电磁阀原理图解电磁阀原理上分为三大类：直动式、分步直动式、先导式。
一、直动式电磁阀原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。
（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
三、间接先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。
特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
二位二通电磁阀二位三通电磁阀二位四通电磁阀三位三通电磁阀三位四通电磁阀管道联系式电磁阀直接控制式电磁阀（注：可编辑下载，若有不当之处，请指正，谢谢!）授课：XXX。
电磁阀作业原理和选型准则电磁阀（Electromagneticvalve）是用电磁操控的工业设备，是用来操控流体的主动化根底元件，归于施行器，并不限于液压、气动。
用在工业操控体系中调整介质的方向、流量、速度和别的的参数。
电磁阀能够协作纷歧样的电路来完毕预期的操控，而操控的精度和活络性都能够确保。
电磁阀有许多种，纷歧样的电磁阀在操控体系的纷歧样方位表现效果，最常用的是单向阀、安全阀、方向操控阀、速度调理阀等。
电磁阀里有密闭的腔，在纷歧样方位开有通孔，每个孔联接纷歧样的油管，腔基地是活塞，双面是两块电磁铁，哪面的磁铁线圈通电阀体就会被招引到哪边，经过操控阀体的移动来翻开或封闭纷歧样的排油孔，而进油孔是常开的，液压油就会进入纷歧样的排油管，然后经过油的压力来推进油缸的活塞，活塞又股动活塞杆，活塞杆股动机械设备。
这么经过操控电磁铁的电流转断就操控了机械运动。
一、电磁阀四大选型准则1.安全性：1、腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；关于强腐蚀的介质有必要选用阻隔膜片式。
中性介质，也宜选用铜合金为阀壳资料的电磁阀，不然，阀壳中常有锈屑掉落，分外是动作纷歧再的场合。
氨用阀则不能选用铜材。
2、易爆环境：有必要选用相应防爆等级商品，露天设备或粉尘多场合应选用防水，防尘种类。
3、电磁阀公称压力应逾越管内最高作业压力。
2.适用性：1、介质特性1）质气，液态或混合状况别离选用纷歧样种类的电磁阀；2）介质温度纷歧样规范商品，不然线圈会烧掉，密封件老化，严峻影响寿数命；3）介质粘度，通常在50cSt以下。
若逾越此值，通径大于15mm时，用多功用电磁阀；通径小于15mm时，用高粘度电磁阀。
4）介质清洁度不高时都应在电磁阀前配装反冲过滤阀，压力低时，可选用直动膜片式电磁阀；5）介质假定定向流转，且不容许倒流，需用双向流转；6）介质温度应选在电磁阀容许计划以内。
2、管道参数1）依据介质流向恳求及管道联接办法挑选阀门通口及类型；2）依据流量和阀门Kv值选定公称通径，也可选同管道内径；3）作业压差：最低作业压差在0.04Mpa以上是可选用直接先导式；最低作业压差挨近或小于零的有必要选用直动式或分步直接式。
电磁阀一、电磁阀定义是用来控制流体的自动化基础元件，属于执行器，并不限于液和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的就控制了机械运动。
三、电磁阀分类1、电磁阀从原理上分为三大类：1.1直动式电磁阀工作原理：开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
1.2分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
1.3先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
工作特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：2.1直动膜片结构。
2.2分步直动膜片结构。
2.3先导膜片结构。
2.4直动活塞结构。
2.5分步直动活塞结构。
2.6先导活塞结构。
3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。
电磁阀的原理及选型一、电磁阀定义电磁阀是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
三、电磁阀分类1、电磁阀从原理上分为三大类：1.1直动式电磁阀通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
1.2分布直动式电磁阀它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
工作特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
1.3先导式电磁阀通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

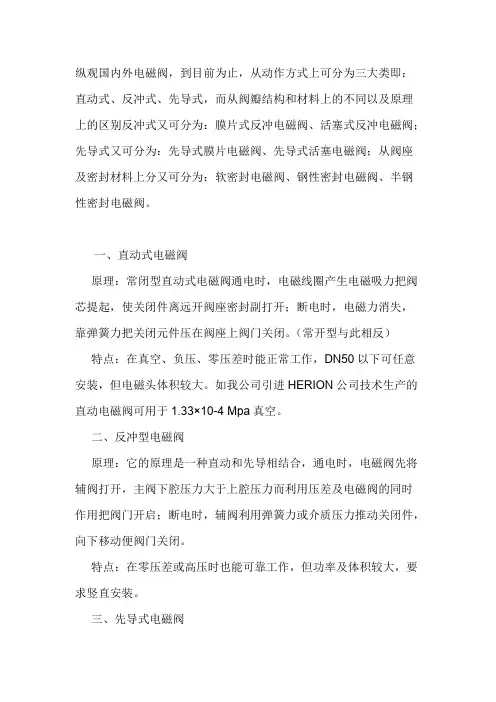

电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。
二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
电磁阀原理及使用注意事项1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必需水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力快速下降，在关闭件四周形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔快速腔室在关阀件四周形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必需满意流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区分，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的留意事项一：适用性管路中的流体必需和选用的电磁阀系列型号中标定的介质全都。
流体的温度必需小于选用电磁阀的标定温度。
电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。
工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要留意是否有反压差，如有安装止回阀。
流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。
纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。
二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
电磁阀的工作原理电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它通过电磁力的作用来控制液体或气体的流动，实现开关和调节的功能。
本文将详细介绍电磁阀的工作原理。
一、电磁阀的基本组成电磁阀主要由铁芯、线圈、阀体和阀门组成。
1. 铁芯：铁芯是电磁阀的核心部件，一般由软磁材料制成。
它的作用是在电磁力的作用下，吸引或释放阀门，控制流体的通断。
2. 线圈：线圈是电磁阀的发电机，通过通电产生磁场，使铁芯产生磁性，从而控制阀门的开关。
线圈通常由绝缘导线绕制而成。
3. 阀体：阀体是电磁阀的外壳，通常由金属材料制成。
它具有连接管道和固定阀门的作用，保护内部构件免受外界环境的影响。
4. 阀门：阀门是电磁阀的关键部件，它由阀座和阀芯组成。
阀芯通过铁芯的磁性控制，实现阀门的开关。
阀座则负责密封，防止流体泄漏。
二、电磁阀的工作原理可以简述为：当线圈通电时，产生磁场，使铁芯受到电磁力的作用，吸引阀芯与阀座紧密贴合，阀门关闭；当线圈断电时，磁场消失，铁芯失去磁性，阀芯受到弹簧力的作用，与阀座分离，阀门打开。
下面将详细介绍电磁阀的工作过程。
1. 电磁阀的闭合过程：（1）初始状态：电磁阀处于断电状态，线圈未通电，阀芯受到弹簧力的作用，与阀座分离，阀门打开，流体可通过。
（2）通电过程：当线圈通电时，电流通过线圈，产生磁场。
磁场使得铁芯受到电磁力的作用，向阀芯方向移动。
（3）闭合过程：铁芯的移动使阀芯与阀座紧密贴合，阀门关闭。
此时，流体无法通过，实现了液体或气体的截断。
2. 电磁阀的断开过程：（1）断电过程：当线圈断电时，电流停止，磁场消失。
铁芯失去磁性，受到弹簧力的作用，向弹簧方向移动。
（2）断开过程：铁芯的移动使阀芯与阀座分离，阀门打开。
此时，流体可以通过，实现了液体或气体的通畅。
三、电磁阀的特点和应用1. 特点：（1）快速响应：电磁阀的开关速度快，响应时间短，可以实现快速控制。
（2）可靠性高：电磁阀采用电磁力控制，无需机械传动，结构简单，故障率低，使用寿命长。
电磁阀的选型常识及其结构原理一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
流体的温度必须小于选用电磁阀的标定温度。
电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。
工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。
流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。
注意流量孔径和接管口径；电磁阀一般只有开关两位控制；条件允许请安装旁路管，便于维修；有水锤现象时要定制电磁阀的开闭时间调节。
注意环境温度对电磁阀的影响电源电流和消耗功率应根据输出容量选取，电源电压一般允许±10%左右，必须注意交流起动时V A值较高。
二、可靠性电磁阀分为常闭和常开二种；一般选用常闭型，通电打开，断电关闭；但在开启时间很长关闭时很短时要选用常开型了。
寿命试验，工厂一般属于型式试验项目，确切地说我国还没有电磁阀的专业标准，因此选用电磁阀厂家时慎重。
动作时间很短频率较高时一般选取直动式，大口径选用快速系列。
三、安全性一般电磁阀不防水，在条件不允许时请选用防水型，工厂可以定做。
电磁阀的最高标定公称压力一定要超过管路内的最高压力，否则使用寿命会缩短或产生其它意外情况。
有腐蚀性液体的应选用全不锈钢型，强腐蚀性流体宜选用塑料王（SLF）电磁阀。
爆炸性环境必须选用相应的防爆产品。
四、经济性有很多电磁阀可以通用，但在能满足以上三点的基础上应选用最经济的产品。
电磁阀的结构原理一：直动式电磁阀有常闭型和常开型二种。
常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。
