机架式DSP技术资料AA

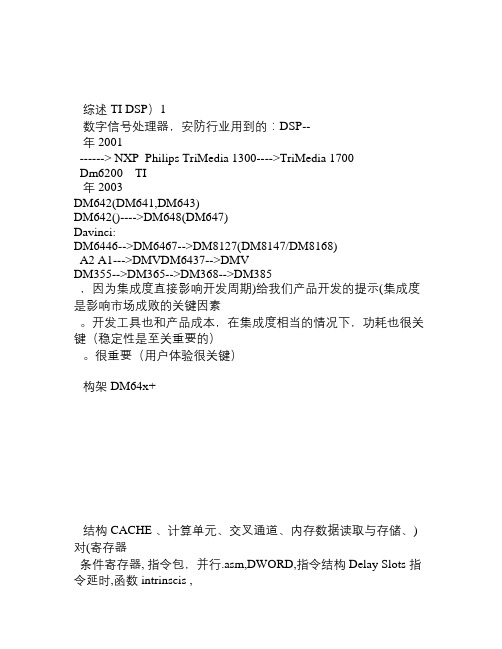

综述TI DSP）1数字信号处理器，安防行业用到的：DSP--年2001------> NXP Philips TriMedia 1300---->TriMedia 1700Dm6200 TI年2003DM642(DM641,DM643)DM642()---->DM648(DM647)Davinci:DM6446-->DM6467-->DM8127(DM8147/DM8168)A2 A1--->DMVDM6437-->DMVDM355-->DM365-->DM368-->DM385，因为集成度直接影响开发周期)给我们产品开发的提示(集成度是影响市场成败的关键因素。

开发工具也和产品成本，在集成度相当的情况下，功耗也很关键（稳定性是至关重要的）。

很重要（用户体验很关键）构架DM64x+结构CACHE 、计算单元、交叉通道、内存数据读取与存储、)对(寄存器条件寄存器, 指令包，并行.asm,DWORD,指令结构Delay Slots 指令延时,函数intrinscis ,运算单元相关--软件流水线D C B A F EF E D C B AF E D` C B AB A F E D CF E D C B AF E D C B A函数intrinscisint _abs2(int src); ABS2int _dotp2(int src1,int src2);DOTP2语言开发C）2规则：C++ 语言，支持部分C标准预处理伪指令CODE_SECTIONDATA_ALIGNDATA_MEM_BANKDATA_SECTION......TE MUST_ITERA......STRUCT_ALIGNmy_sect”#pragma CODE_SECTION(fn,) ” Int fn(int x){return x;TE(8,64,8) #pragma MUST_ITERA段---------------------------------- 已初始化的段-------------段：包括变量初始值和常量值.cinitvolatile) 没有同时声明(的数据const 浮点常量和声明为包括字符串文字、段：.const段：.switch 语句跳转表switch段：包含所有可执行代码.text---------------------------------- 未初始化的段-------------段：为全局变量和静态变量保留.bss的全局变量和静态变量保留far段：为声明为.far段：系统栈，用于函数调用参数传递和为局部变量分配空间.stack(malloc) 段：为动态存储空间分配保留的存储区.system系统栈C/C++字节0x400默认(1024)重新指定大小-stack 可通过-stack 0x2000动态存储器分配malloc calloc realloc 支持。

大学毕业至今，一直在做DSP开发，将稍许经验记录下来，分享一下。

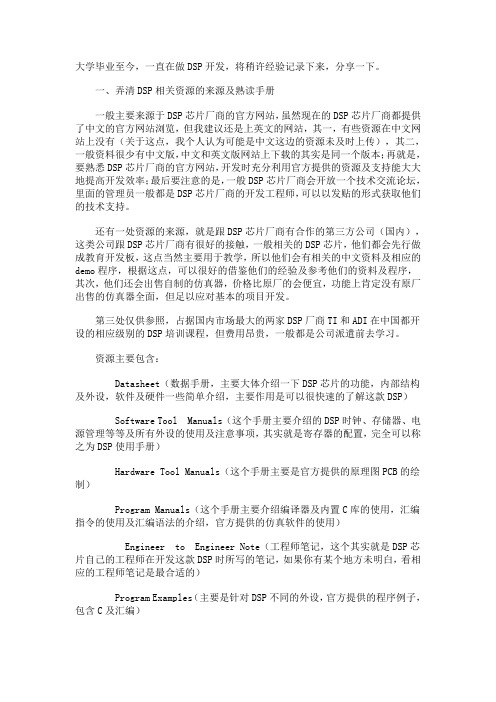

一、弄清DSP相关资源的来源及熟读手册一般主要来源于DSP芯片厂商的官方网站，虽然现在的DSP芯片厂商都提供了中文的官方网站浏览，但我建议还是上英文的网站，其一，有些资源在中文网站上没有（关于这点，我个人认为可能是中文这边的资源未及时上传），其二，一般资料很少有中文版，中文和英文版网站上下载的其实是同一个版本；再就是，要熟悉DSP芯片厂商的官方网站，开发时充分利用官方提供的资源及支持能大大地提高开发效率；最后要注意的是，一般DSP芯片厂商会开放一个技术交流论坛，里面的管理员一般都是DSP芯片厂商的开发工程师，可以以发贴的形式获取他们的技术支持。

还有一处资源的来源，就是跟DSP芯片厂商有合作的第三方公司（国内），这类公司跟DSP芯片厂商有很好的接触，一般相关的DSP芯片，他们都会先行做成教育开发板，这点当然主要用于教学，所以他们会有相关的中文资料及相应的demo程序，根据这点，可以很好的借鉴他们的经验及参考他们的资料及程序，其次，他们还会出售自制的仿真器，价格比原厂的会便宜，功能上肯定没有原厂出售的仿真器全面，但足以应对基本的项目开发。

第三处仅供参照，占据国内市场最大的两家DSP厂商TI和ADI在中国都开设的相应级别的DSP培训课程，但费用昂贵，一般都是公司派遣前去学习。

资源主要包含：Datasheet（数据手册，主要大体介绍一下DSP芯片的功能，内部结构及外设，软件及硬件一些简单介绍，主要作用是可以很快速的了解这款DSP）Software Tool Manuals（这个手册主要介绍的DSP时钟、存储器、电源管理等等及所有外设的使用及注意事项，其实就是寄存器的配置，完全可以称之为DSP使用手册）Hardware Tool Manuals（这个手册主要是官方提供的原理图PCB的绘制）Program Manuals（这个手册主要介绍编译器及内置C库的使用，汇编指令的使用及汇编语法的介绍，官方提供的仿真软件的使用）Engineer to Engineer Note（工程师笔记，这个其实就是DSP芯片自己的工程师在开发这款DSP时所写的笔记，如果你有某个地方未明白，看相应的工程师笔记是最合适的）Program Examples（主要是针对DSP不同的外设，官方提供的程序例子，包含C及汇编）二、官方仿真软件及仿真器的使用（如不使用，可暂时跳过，因为有些DSP 可基于开源的操作系统进行开发，例如uClinux）使用仿真软件的方法其实很简单，一般这种软件都设计成类似VC这种，你逐个去试每个菜单下的选项，此时你如配合Examples去使用，更能加深理解，不过我建议，做DSP软件开发，先简单看一下Datasheet、Software Tool Manuals 和Program Manuals这三个文档再开始熟悉仿真软件的使用，当然在你熟悉时，肯定需要去不停的再去看这些文档的。

DSP技术总结DSP技术知识要点(电信)CHAP11、冯、诺依曼结构和哈佛结构的特点冯、诺依曼结构：该结构采用单存储空间，即程序指令和数据共用一个存储空间，使用单一的地址和数据总线，取指令和取操作数都是通过一条总线分时进行。

当进行高速运算时，不但不能同时进行取指令和取操作数，而且还会造成数据传输通道的瓶颈现象，其工作速度较慢。

哈佛结构：该结构采用双存储空间，程序存储器和数据存储器分开，有各自独立的程序总线和数据总线，可独立编址和独立访问，可对程序和数据进行独立传输，使取指令操作、指令执行操作、数据吞吐并行完成，大大地提高了数据处理能力和指令的执行速度，非常适合于实时的数字信号处理。

2、DSP芯片的特点（为何适合数据密集型应用）采用哈佛结构；采用多总线结构；采用流水线技术；配有专用的硬件乘法-累加器；快速的指令周期3、定点DSP芯片和浮点DSP芯片的区别及应用特点若数据以定点格式工作的——定点DSP芯片。

若数据以浮点格式工作的——浮点DSP芯片。

浮点DSP芯片，精度高、动态范围大，产品相对较少，复杂成本高。

但不必考虑溢出的问题。

用在精度要求较高的场合。

4、定点DSP的表示（Qm.n，精度和范围与m、n的关系）及其格式转换（1）数的总字长：m+n+11位符号位：最高位是符号位，0代表正数，1代表负数m表示数的2的补码的整数部分的位数n表示数的2的补码的小数部分的位数正数：补码=原码负数：补码=原码取反＋1（2）m越小，n就越大，则数值范围越小，但精度越高；m越大，n就越小，则数值范围越大，但精度越低。

（3）十进制转换成Qm.n形式:先将数乘以2^n 变成整数，再将整数转换成相应的Qm.n形式不同Qm.n形式之间的转换:不同Qm.n形式的数进行加减运算时，通常将动态范围小的数据格式转换成动态范围大的数据格式。

即n大的数据格式向n小的数据格式转换。

方法：将n 大的数向右移相差的位数，这时原数低位被移出，高位则进行符号扩展。
