CPOS线路总共可以划分成63个E1时隙，每个时隙对应一个号对于两种划分方式，划分出来的时隙号是不一样的这里假设TUG3＝2 TUG2=1 TU12＝1的时候如果用第一种划分方式，那么对应的时隙号应该是 2+(1-1)*3+(1-1)*21＝2，思科的设备采用这种划分方式。

如果用第二种划分方式，那么对应的时隙号应该是 1+(1-1)*3+(2-1)*21=22，华为的设备采用这种划分方式。

也就是说当TUG3 TUG2 和TU12 都相同的时候，对于思科和华为划分出来的时隙号是不一样的如果两种设备之间要通信，必须TUG3 、TUG2 和TU12 三个值相同。

对于思科的设备来说：还有一个命令叫AU-4，一条155M CPOS线路就是一个au-4所以它后面的参数就为1,au-4 又分成3个Tug3，则参数是1-3，每个Tug3又划分成7个Tug2，当然参数就为：1-7，然后１个Tug2又生成3个Ｅ１线路，参数当然就是1-3，3*7*3=63(3-7-3结构)正好63条E1配置时：先配置CPOS卡为E1划分然后配置63个E1通道最后配置由E1通道虚拟出来的串口controller SONET 2/0/0ais-shutframing sdhclock source lineaug mapping au-4!au-4 1 tug-3 1 //Au-4里分为3组Tug-3,这里配置第1组mode c-12 //C-12就是封装E1tug-2 1 e1 1 unframed //一个Tug-3里分7组Tug-2,这里配置第1组,1组Tug-2里又分3个E1,这里配置第1个E1,所以就是 Tug-2 1 E1 1，这也是思科第1个E1时隙。

tug-2 1 e1 2 unframedtug-2 1 e1 3 unframed…………tug-2 7 e1 3 unframed //这个是第21个时隙!au-4 1 tug-3 2 //配置第二组Tug-3mode c-12tug-2 1 e1 1 unframed…………tug-2 7 e1 3 unframedau-4 1 tug-3 3mode c-12tug-2 1 e1 1 unframed…………tug-2 7 e1 3 unframed当把所有的E1都划分出来后，就可以找到相应的串口，在串口下配置相应的IP地址interface Serial2/0/0.1/1/1/1:0interface Serial2/0/0.1/1/1/2:0interface Serial2/0/0.1/1/1/3:0interface Serial2/0/0.1/1/2/1:0interface Serial2/0/0.1/1/2/2:0interface Serial2/0/0.1/1/2/3:0interface Serial2/0/0.这部分对应的是你的卡所在的槽位，后面的部分，对应的是au-4/tug-3/tug-2/tu12:0在实际应用中，一般是在汇聚节点申请CPOS线路，分支节点是E1，这样线路提供商会告诉你每个分支节点对应的E1时隙是多少Au-4 Tug-3 Tug-2 Tu12与时隙对应关系可以自已算出来，或者参考下表au-4 tug-3 tu-2 tu-12 时隙1 1 1 1 11 2 1 1 21 3 1 1 31 12 1 41 2 2 1 51 32 1 61 1 3 1 71 2 3 1 81 3 3 1 91 1 4 1 101 2 4 1 111 3 4 1 121 1 5 1 131 2 5 1 141 3 5 1 151 1 6 1 161 2 6 1 171 3 6 1 181 1 7 1 191 2 7 1 201 3 7 1 211 1 12 221 2 1 2 231 3 12 241 12 2 251 2 2 2 261 32 2 271 1 32 281 2 3 2 291 3 32 301 1 42 311 2 4 2 32 1 3 4 2 33 1 1 5 2 34 1 2 5 2 35 1 3 5 2 36 1 1 6 2 37 1 2 6 2 38 1 3 6 2 39 1 1 7 2 40 1 2 7 2 41 1 3 7 2 42 1 1 1 3 43 1 2 1 3 44 1 3 1 3 45 1 1 2 3 46 1 2 2 3 47 1 3 2 3 48 1 1 3 3 49 1 2 3 3 50 1 3 3 3 51 1 1 4 3 52 1 2 4 3 53 1 3 4 3 54 1 1 5 3 55 1 2 5 3 56 1 3 5 3 57 1 1 6 3 58 1 2 6 3 59 1 3 6 3 60 1 1 7 3 61 1 2 7 3 62 1 3 7 3 63。

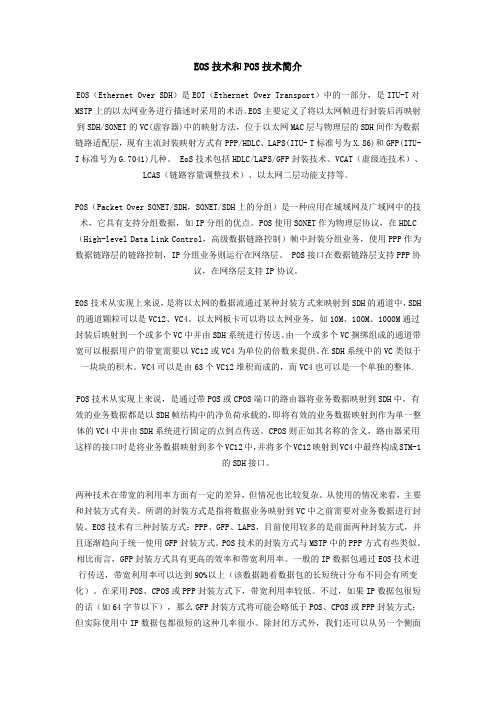

EOS技术和POS技术简介EOS（Ethernet Over SDH）是EOT（Ethernet Over Transport）中的一部分，是ITU-T对MSTP上的以太网业务进行描述时采用的术语。

EOS主要定义了将以太网帧进行封装后再映射到SDH/SONET的VC(虚容器)中的映射方法，位于以太网MAC层与物理层的SDH间作为数据链路适配层，现有主流封装映射方式有PPP/HDLC、LAPS(ITU- T标准号为X.86)和GFP(ITU- T标准号为G.7041)几种。

EoS技术包括HDLC/LAPS/GFP封装技术、VCAT（虚级连技术）、LCAS（链路容量调整技术）、以太网二层功能支持等。

POS（Packet Over SONET/SDH，SONET/SDH上的分组）是一种应用在城域网及广域网中的技术，它具有支持分组数据，如IP分组的优点。

POS使用SONET作为物理层协议，在HDLC （High-level Data Link Control，高级数据链路控制）帧中封装分组业务，使用PPP作为数据链路层的链路控制，IP分组业务则运行在网络层。

POS接口在数据链路层支持PPP协议，在网络层支持IP协议。

EOS技术从实现上来说，是将以太网的数据流通过某种封装方式来映射到SDH的通道中，SDH 的通道颗粒可以是VC12、VC4。

以太网板卡可以将以太网业务，如10M、100M、1000M通过封装后映射到一个或多个VC中并由SDH系统进行传送。

由一个或多个VC捆绑组成的通道带宽可以根据用户的带宽需要以VC12或VC4为单位的倍数来提供。

在SDH系统中的VC类似于一块块的积木。

VC4可以是由63个VC12堆积而成的，而VC4也可以是一个单独的整体.POS技术从实现上来说，是通过带POS或CPOS端口的路由器将业务数据映射到SDH中，有效的业务数据都是以SDH帧结构中的净负荷承载的，即将有效的业务数据映射到作为单一整体的VC4中并由SDH系统进行固定的点到点传送。

一、 POS接口简介POS（ Packet Over SONET/SDH ）是一种应用在城域网及广域网中的技术，它拥有支持分组数据（如IP 分组）的长处。

POS将长度可变的数据包直接映照进SONET同步载荷中，使用 SONET物理层传输标准，供给了一种高速、靠谱、点到点的数据连结。

POS 使用 SONET/SDH作为物理层传输标准，使用 PPP作为数据链路层的链路控制。

并在HDLC （High-level Data Link Control）帧中封装IP 分组业务，在网络层运转IP 分组业务。

路由器能够供给多种种类和速率的POS接口，包含：STM-（1 155Mbit/s ）、STM-（4 622Mbit/s）、STM-16（ s）、 STM-64（ 10Gbit/s ）。

POS接口支持slave和master两种时钟模式。

选择哪一种时钟模式依据连结的对端设备种类而定。

当两台路由器的POS 接口直接相连或经过WDM（ Wavelength DivisionMultiplexing）相连时，应配置一端使用主时钟模式，另一端使用从时钟模式；当路由器的POS接口与 SONET/SDH设施连结时，路由器的POS接口时钟应设为从时钟模式。

缺省状况下，POS接口的时钟模式为主时钟模式（master ）。

二、 CPOS接口简介CPOS 接口是指支持通道化的POS接口（ Channelized POS）。

它充足利用 SDH体系的特色，供给对带宽精美区分的能力，可减少组网中对路由器低速物理端口的数目要求，加强路由器的低速端口汇聚能力，并提升路由器的专线接入能力。

关于CPOS接口，其自己的物理端口不再作为业务口使用，称为控制口，也叫做 Controller。

而通道化成的 E1/T1 通道作为同步串口使用，在串口视图下进行配置。

CPOS接口的通道可能有以下几种工作方式：1、通道化是指在成帧模式下，利用STM-N中的低速支路信号，经过一根光纤传递互相独立的多路数据，每一路独享带宽、有自己的起点终点和监控策略，称为一个通道。

Quidway MA5200G接入配置指南目录目录5 CPOS接口配置...........................................................................................................................5-15.1 CPOS接口简介............................................................................................................................................5-25.1.1 SDH的帧结构.....................................................................................................................................5-25.1.2 通道化与非通道化.............................................................................................................................5-35.1.3 相关的SDH知识...............................................................................................................................5-35.1.4 MA5200G中的CPOS接口...............................................................................................................5-55.1.5 STM-1 CPOS的使用环境..................................................................................................................5-55.2 配置CPOS接口..........................................................................................................................................5-65.2.1 建立配置任务.....................................................................................................................................5-65.2.2 配置CPOS的帧格式.........................................................................................................................5-75.2.3 配置CPOS的环回方式.....................................................................................................................5-75.2.4 配置CPOS的时钟模式.....................................................................................................................5-75.2.5 配置开销字节.....................................................................................................................................5-85.2.6 检查配置结果.....................................................................................................................................5-85.3 配置CPOS接口下的E1通道....................................................................................................................5-95.3.1 建立配置任务.....................................................................................................................................5-95.3.2 配置E1通道的时隙捆绑..................................................................................................................5-95.3.3 关闭或启动E1通道........................................................................................................................5-105.3.4 检查配置结果...................................................................................................................................5-105.4 配置举例....................................................................................................................................................5-105.4.1 配置CPOS接口和E1接口对接示例............................................................................................5-10插图目录Quidway MA5200G接入配置指南插图目录图5-1 STM-N帧结构........................................................................................................................................5-2图5-2 E1向STM-1的复用过程.......................................................................................................................5-4图5-3 STM-1 CPOS典型应用组网示意图......................................................................................................5-6Quidway MA5200G接入配置指南 5 CPOS接口配置5 CPOS接口配置关于本章本章描述内容如下表所示。

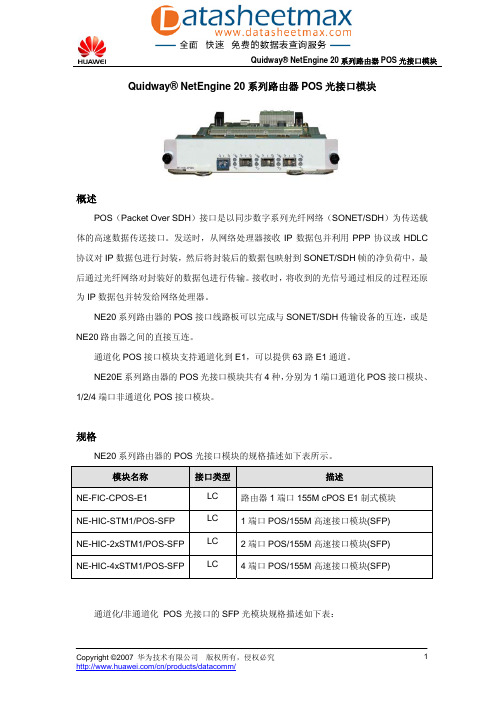

Quidway® NetEngine 20系列路由器POS光接口模块概述POS（Packet Over SDH）接口是以同步数字系列光纤网络（SONET/SDH）为传送载体的高速数据传送接口。

发送时，从网络处理器接收IP数据包并利用PPP协议或HDLC 协议对IP数据包进行封装，然后将封装后的数据包映射到SONET/SDH帧的净负荷中，最后通过光纤网络对封装好的数据包进行传输。

接收时，将收到的光信号通过相反的过程还原为IP数据包并转发给网络处理器。

NE20系列路由器的POS接口线路板可以完成与SONET/SDH传输设备的互连，或是NE20路由器之间的直接互连。

通道化POS接口模块支持通道化到E1，可以提供63路E1通道。

NE20E系列路由器的POS光接口模块共有4种，分别为1端口通道化POS接口模块、1/2/4端口非通道化POS接口模块。

规格NE20系列路由器的POS光接口模块的规格描述如下表所示。

模块名称接口类型描述NE-FIC-CPOS-E1 LC 路由器1端口155M cPOS E1制式模块NE-HIC-STM1/POS-SFP LC 1端口POS/155M高速接口模块(SFP)NE-HIC-2xSTM1/POS-SFP LC 2端口POS/155M高速接口模块(SFP)NE-HIC-4xSTM1/POS-SFP LC 4端口POS/155M高速接口模块(SFP) 通道化/非通道化 POS光接口的SFP光模块规格描述如下表：描述项目单模短距多模单模长距单模超长距连接器类型LC LC LC LC最小-15dBm -19dBm -5dBm -5dBm发送光功率最大-8dBm -14dBm 0dBm 0dBm最小-28dBm -30dBm -34dBm -34dBm接收灵敏度最大-8dBm -14dBm -10dBm -10dBm发送器类型LD LED LD LD中心波长1310nm 1550nm 最大传输距离15km 2km 40km 80km。

英文代号与中文名称ADM—数字分插复用设备ADSL—非对称数字用户线AG—接入网关，提供模拟接口，普通用户接入交换网AN—用户接入网AON—有源光网络AP—无线接入点ATIS—车号识别系统ATM—异步传输模式BA—楼宇自动化B+D—B信道（64Kb/s）+D信道（16Kb/s）2B+D—144Kb/s30B+D—2Mb/sB-ET—宽带交换设备B-ISDN—宽带综合业务数字网BITS—综合定时系统BRI—基本数率接口BSC—基站控制器BSS—基站子系统（BS）BTS—基站CA—通信自动化CATV—有线电视CE1—信道化的E1，可作为一个完整的2M链路或者划分成多个64Kb的链路来使用。
