TV 常用接口介绍

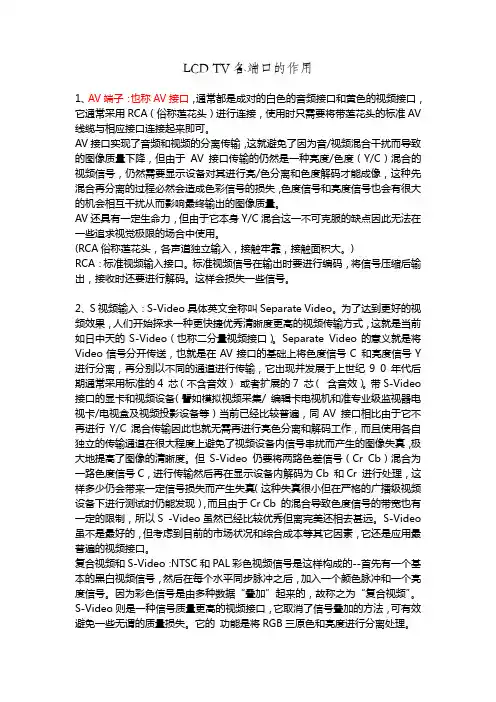

LCD TV各端口的作用1、AV端子：也称AV接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA（俗称莲花头）进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度（Y/C）混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

(RCA俗称莲花头，各声道独立输入，接触牢靠，接触面积大。

)RCA：标准视频输入接口。

标准视频信号在输出时要进行编码，将信号压缩后输出，接收时还要进行解码。

这样会损失一些信号。

2、S视频输入：S-Video具体英文全称叫Separate Video。

为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video（也称二分量视频接口）。

Separate Video的意义就是将Video信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y 进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪9 0 年代后期通常采用标准的4 芯（不含音效）或者扩展的7 芯（含音效）。

带S-Video 接口的显卡和视频设备（譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等）当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video 仍要将两路色差信号（Cr Cb）混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真（这种失真很小但在严格的广播级视频设备下进行测试时仍能发现），而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video虽然已经比较优秀但离完美还相去甚远。

常用的液晶电视接口
1、TV接口：
就是最常见的有线电视接口，此接口的为模拟信号接口，它的画质输出质量是所有接口中最差的，但也是必备的。

2、AV接口：
AV接口是TV接口的改进版，分为红、白、黄三根线，其中红线与白线为音频接口组成左右声道，黄线为视频接口。

虽然AV接口是TV接口改进版，由于它依然属于模拟信号，画质输出质量还是很低，但也是必备接口。

3、S端子：
S端子为AV接口的升级版，同样是模拟信号传输，但画质较好。

S端子不属于常用接口，只有在外接DVD或游戏机时会用到，所以普通消费者大可不必考虑此端子，一般液晶电视都配备此接口。

4、VGA接口：
VGA接口是连接电脑的常用接口，想连接电脑的用户必须考虑，此接口为模拟信号接口，但也是必备接口。

5、DVI接口：
DVI接口是连接电脑的数字接口，可以传输数字信号与模拟信号，想连接电脑并且追求高清画质的消费者须考虑，带有此接口的液晶电视价格相对较高。

6、HDMI接口：
高清晰度多媒体接口：是一种全数位化影像和声音传送接口，可以传送无压缩的音频及视频信号。

HDMI接口是迄今为止最高端的接口，带有此种接口的液晶电视价格相对较高。

7、USB接口：
USB接口比较特殊，它从另一个角度反应了液晶电视对于视频格式的兼容性，目前常见的视频格式有：RMVB\RM\AVI\MPG\WMV\MP4等，可以兼容全格式的液晶电视价格相对较高，喜欢使用U盘观看电影的消费者需注意。

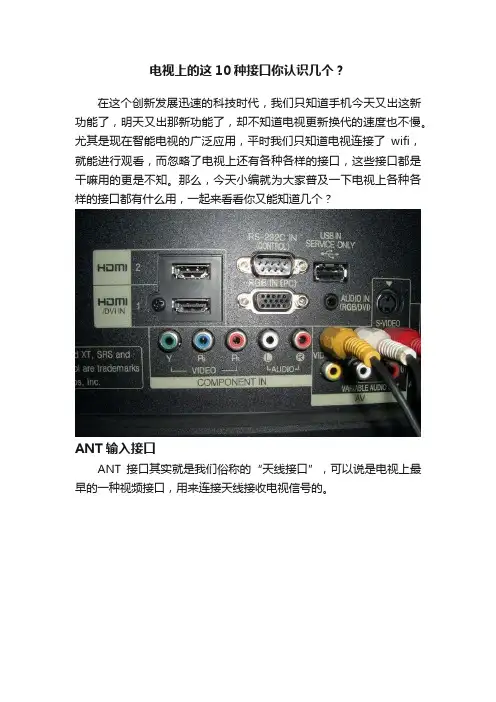

电视上的这10种接口你认识几个？在这个创新发展迅速的科技时代，我们只知道手机今天又出这新功能了，明天又出那新功能了，却不知道电视更新换代的速度也不慢。

尤其是现在智能电视的广泛应用，平时我们只知道电视连接了wifi，就能进行观看，而忽略了电视上还有各种各样的接口，这些接口都是干嘛用的更是不知。

那么，今天小编就为大家普及一下电视上各种各样的接口都有什么用，一起来看看你又能知道几个？ANT输入接口ANT接口其实就是我们俗称的“天线接口”，可以说是电视上最早的一种视频接口，用来连接天线接收电视信号的。

一般一台电视机只有一组天线接口。

ANT IN接口常见于收音机，或者GPS等设备上面，在接收短波或FM时需要外接天线，以增加接收灵敏度。

色差分量输入接口色差分量接口是继闭路接口之后的一种接口，也是电视上比较早的一种接口，它通常采用YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。

色差将信号分为红、绿、蓝三种基色来输入视频。

另外还有白、红来进行音频输入，分别代表左声道、右声道。

AV复合视频输入接口这种接口其实就是在色差分量的基础上，把画面的色度，亮度进行叠合。

AV复合视频接口中，黄色接口有三个信号，而色差分量接口需要蓝色，绿色，红色这三个分量信号一同来完成视频的传送。

AV复合视频接口实现了音频和视频的分离传输，可避免因音/视频混合干扰而导致的图像质量下降，但由于AV 复合视频接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，需要对其进行亮/ 色分离和色度解码才能成像，在先混合，再分离处理过程中必然会造成信号的丢失或失真，色度信号和亮度信号也会有很大的机会相互干扰。

由于亮度/色度(Y/C)混合的视频信号处理方式所固有的技术缺陷，AV视频接口的应用就有了极大的限制。

S端子输入接口电视后面的这种S端子接口又称为“二分量视频接口”，主要用来与拥有S端子接口的设备连接，将视频和音频信号传输到电视机上。

史上最全电视常用接口功能解析！现在智能电视发展的是越来越快，功能也越来越强大，随着功能的增加，越来越多的接口让很多用户眼花缭乱，那么这些形状各异的接口都有哪些特有功能呢？今天沙发网小编就来给大家详细介绍一些这些接口的功能。

一、HDMI接口HDMI全称为High Definition Multimedia Interface。

在传统的网络电视，4K电视还是流行的智能电视中都存在着HDMI接口，另外4K超高清的发展，也使得HDMI接口的不断改进和升级。

HDMI1.4接口是使用最开始使用的，它支持3840x2160分辨率，最高可以支持30FPS帧率画面回放。

连接蓝光高清机等设备和播放4K 视频。

在2013年9月，HDMI2.0接口出现，它保持3840x2160分辨率的同时，而且支持到60FPS帧率的画面回放，最高支持32个声道输出，以及1536KHz音频采样率，是目前应用最广泛的。

HDMI接口主要用户连接视频设备，像智能电视盒子、XBOX以及PS等游戏机，也都提供了HDMI接口，通过HDMI线的连接，观看沙发管家里的超清电影可以说是毫无压力。

二、USB接口USB接口也是大家平时使用最多的接口，平常手机充电或者使用U盘下载东西都会用到。

USB接口全称为Universal Serial Bus，中文直译为通用串行总线，在CRT时代的电视中，并不存在USB接口。

后来进入到液晶电视时代，USB接口才开始崭露头角。

在早期的很多非智能电视中，我们都可以找到USB2.0接口的身影。

USB2.0接口作为输入接口，可以让用户连接手中的优盘、移动硬盘或者读卡器等设备，从而直接读取音视频文件，在支持的文件格式方面，也比较广泛。

你还可以通过USB接口在智能电视或者电视盒子上更简单的安装第三方软件，比如装了沙发管家就可以更简单的看直播，看电影点播。

现在很多电视厂商都在自家的4K电视中，加入了全新的USB3.0接口。

USB3.0接口可以实现5-10Gbps的传输速度，完全甩掉USB2.0接口几条街，最高速度可以达到640MB/s，足以满足传输4K 超高清的需要，看沙发管家里的4K大片也更加流畅。

视频输入输出常用接口详解（TV，AV,s端子,YCbCr/PCbTV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。

但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。

虽然S端子不是最好的，不过一般情况下AV信号为640线，S 端子可达到1024线，但是这需要由片源来决定。

一般来说这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上广泛使用。

色差分量接口对于色差来说，目前可能应用并不算很普遍，主要的原因是一些CRT电视机并没有提供色差分量的输入接口。

LCD TV各种接口小介（转载）模拟信号接口RF 电视天线插头插座CVBS复合视频信号-传输信号：亮度信号和色度信号通过频普间置迭加在一起。

由于亮度和色度信号混合，因此CVBS信号需要进行亮色分离，好的梳状滤波器可以获得高质量的亮色分离。

梳妆滤波器仅在对电视信号和CVBS信号进行亮色分离时有用S-Video输入-随着S-VHS录像机而发展起来的视频接口传输信号由于亮度信号和色亮信号分开传输，因此避免了CVBS信号的亮色串扰问题.Y pb pr色差输入美国、中国的标准视频接口：传输信号亮度信号和色差信号分开传输，当然比S-video的PB、PR合成为C信号再传输要好。

色差信号和RGB三原色信号的图像质量相当，不过3 RCA的色差口可以传输逐行信号或1080I信号。

在色差输入的标注方面，基本上没有什么厂家按照规矩来，每个产品的写法都可能不一样。

有的产品上标注“Y CB CR”表示可接受隔行色差信号，而“Y PB PR”表示逐行色差信号或者HDTV色差信号，而“Y CB /PB CR /PR”表示可自动识别隔行/逐行色差信号。

实际生活中，应该以产品的实际说明为准来判断设备可接受的格式，而不是看它“写”了些什么。

在专业领域里，“Y CB CR”表示数字色差信号而不是模拟色差信号Y cb crSCART 欧洲的标准视频接口：SCART-传输信号：SCART接口传输CVBS信号、隔行RGB信号，通常厂家都把SCART用来传输RGB信号。

由于三原色信号分开传输，因此在色度方面表现比S-Video更好。

SCART现在只有传输480I/576I隔行信号的标准。

21针欧洲音视频信号线ScartVga VGA-PC的15针VGA输入接口传输信号：VGA接口可以传输现在除480I/576I信号外的所有信号。

VGA接口的最低信号标准是VGA格式（640*480@60Hz逐行），所以VGA接口可能不支持规格太低的480I/576I。

主流平板电视接口详析使用现在的平板电视,各类视频设备之间的连接是必不可少的，而不同接口之间的差异也是相当大的............如果想达到某些清晰度的视频就需要配备相应的接口才能完全发挥其画质，而视频接口的进展是实现高清的前提...............具体来讲，它们差不多上一些如何样的接口？这些接口具体起到的作用是什么？以下确实是目前家庭影院视频系统中常见接口下面我们逐一介绍吧......................1、TV接口TV接口也叫RF射频输入,这是在电视机上最早显现的接口了.......那个端口我们应该专门熟悉了,看到那个端口就会想起小时候的FC,真实无比的怀念啊......... TV接口的成像原理是将视频信号（CVBS）和音频信号（Audio）相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，因此会导致信号互相干扰，因此它的画质输出质量是所有接口中最差的。

TV接口尽管输出画质并不令人中意，然而目前大部分的平板电依旧带有TV接口，因为连接其它设备依旧需要使用到。

而电脑显卡上带的TV接口是用来输出电脑的模拟信号，但不能输入信号。

2、复合视频接口复合视频接口采纳RCA接口，也称A V接口........A V...................那个专门好记.............A V接口事实上确实是TV接口的变种，它是把音频接口和视频接口区不开，能够幸免音频与视频互相干扰而导致的画质下降。

只是它与TV 接口的外观截然不同，它分为了3条线，分不为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

但由于A V接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必定会造成色彩信号的缺失，色度信号和亮度信号也会有专门大的机会相互干扰，从而阻碍最终输出的图像质量。

电视常用接口（TV，AV,S-Video,YCbCr/PCbCr,VGA,Scart,DVI/HDMI）随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。

所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。

从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感觉。

今天小编就将这些接口的名称与作用做一个全面解析，希望能对选购电视时为接口而烦恼的朋友起到帮助。

TV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

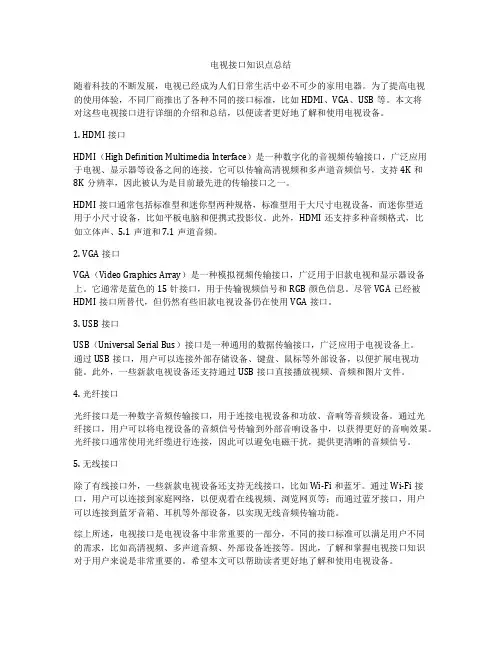

电视接口知识点总结随着科技的不断发展，电视已经成为人们日常生活中必不可少的家用电器。

为了提高电视的使用体验，不同厂商推出了各种不同的接口标准，比如HDMI、VGA、USB等。

本文将对这些电视接口进行详细的介绍和总结，以便读者更好地了解和使用电视设备。

1. HDMI接口HDMI（High Definition Multimedia Interface）是一种数字化的音视频传输接口，广泛应用于电视、显示器等设备之间的连接。

它可以传输高清视频和多声道音频信号，支持4K和8K分辨率，因此被认为是目前最先进的传输接口之一。

HDMI接口通常包括标准型和迷你型两种规格，标准型用于大尺寸电视设备，而迷你型适用于小尺寸设备，比如平板电脑和便携式投影仪。

此外，HDMI还支持多种音频格式，比如立体声、5.1声道和7.1声道音频。

2. VGA接口VGA（Video Graphics Array）是一种模拟视频传输接口，广泛用于旧款电视和显示器设备上。

它通常是蓝色的15针接口，用于传输视频信号和RGB颜色信息。

尽管VGA已经被HDMI接口所替代，但仍然有些旧款电视设备仍在使用VGA接口。

3. USB接口USB（Universal Serial Bus）接口是一种通用的数据传输接口，广泛应用于电视设备上。

通过USB接口，用户可以连接外部存储设备、键盘、鼠标等外部设备，以便扩展电视功能。

此外，一些新款电视设备还支持通过USB接口直接播放视频、音频和图片文件。

4. 光纤接口光纤接口是一种数字音频传输接口，用于连接电视设备和功放、音响等音频设备。

通过光纤接口，用户可以将电视设备的音频信号传输到外部音响设备中，以获得更好的音响效果。

光纤接口通常使用光纤缆进行连接，因此可以避免电磁干扰，提供更清晰的音频信号。

5. 无线接口除了有线接口外，一些新款电视设备还支持无线接口，比如Wi-Fi和蓝牙。

通过Wi-Fi接口，用户可以连接到家庭网络，以便观看在线视频、浏览网页等；而通过蓝牙接口，用户可以连接到蓝牙音箱、耳机等外部设备，以实现无线音频传输功能。

了解电视的基本接口，解锁电视的更多玩法！平板电视越来越多功能化，设置了各种各样的接口以满足不同场景的需求，想要最大化地解锁平板电视的各种功能用法，首先就得熟悉电视机上的各种基础性接口。

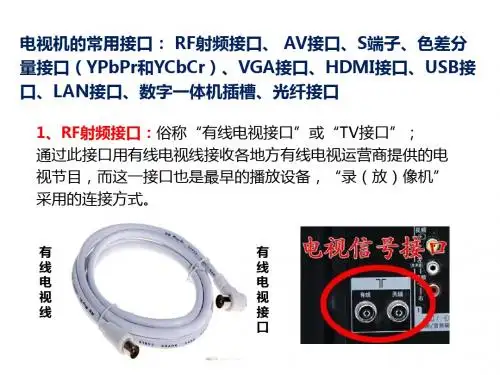

各种不同的电视接口接口（RF接口）RF接口TV接口又称RF射频输入，此接口为模拟信号接口，这是最早出现在电视机上的接口，也是目前国内应用最广泛的电视接口，目前家庭有线电视采用的就是这种接口模式，可以说是最接地气的TV接口了。

2.AV接口AV接口AV接口在电视与DVD的连接中使用比较广泛，是每台电视的必备接口之一，成像质量比TV接口稍好。

它分为红黄白三条线，红色与白色线分别组成左右声道，黄色是视频接口。

在使用方面也非常简单，只需要将三种颜色的AV线分别与电视端的三种颜色的接口对应连接即可。

3.色差分量接口色差分量接口色差分量接口不仅是将音频和视频分离传输，还进一步利用3根信号线实现亮色和两路色差信号的分离传送：亮度以Y标注，两路色差信号是三原色信号中的两种——蓝色和红色。

分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。

这三条线如果相互之间插错了，可能会显示不出画面，或者显示出奇怪的色彩来。

色差分量接口另外两根信号线是负责独立传输音频，类似于AV中的红线和白线，分别负责左右声道。

4.VGA接口VGA接口VGA是将模拟信号传输到电脑显示器的接口，常用于连接电脑。

但VGA接口只能传输图像信号，无法传输声音信号。

有的电视不具备VGA接口，若需要VGA连接电脑，只需购买一个转接器就可使用。

5.HDMI接口HDMI接口HDMI是高清晰多体接口，应该是目前智能电视标配的接口，可以无损传输各类高清画质的视频信号。

它在简化线材的同时，提供不压缩的高清晰数字视频和多达8声道的音频信号，让用户充分享受高品质的数字娱乐体验，是高清电视时代的最佳影音传输接口。

B接口USB接口USB接口相信大家都不陌生，它具有支持热插拔，即插即用，支持的电子设备多等优点。

必备接口：HDMI接口：是最新的高清数字音视频接口，收看高清节目，只有在HDMI通道下，才能达到最佳的效果，是高清平板电视必须具有的基本接口。

DVI接口：是全数字传输的视频接口，可将数字信号不加转换地直接传输到显示器中，与HDMI相比，只能传输视频信号。

色差分量接口：是目前各种视频输出接口中较好的一种。

相比过去的AV和S端子，色差是将信号分为红、绿、蓝三种基色来输入的，画质方面要强过S端子。

AV接口：AV接口实现了音频和视频的分离传输，避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口的传输仍然是一种亮度/色度 Y/C 混合的视频信号，从而影响最终输出的图像质量。

RF输入接口:是接收电视信号的射频接口，将视频和音频信号相混合编码输出，会导致信号互相干扰，画质输出质量是所有接口中最差的。

实用接口：光纤接口：是广泛使用在功放等音响设备上，使用这种接口的平板电视不通过功放就可以直接将音频连接到音箱上，是目前最先进的音频输出接口。

RS-232接口：是计算机上的通讯接口之一，用于调制解调器、打印机或者鼠标等外部设备连接。

带此接口的电视可以通过这个接口对电视内部的软件进行维护和升级。

VGA接口：是源于电脑显卡上的接口，显卡都带此种接口。

显示器无法直接接受数字信号，VGA就是将模拟信号传输到显示器的接口。

S端子：是AV端子的改革，在信号传输方面不再对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效地提高画质的清晰程度。

可选接口：USB接口：是目前平板电视使用较多的多媒体辅助接口，可以连接U盘、移动硬盘等设备，只能用来浏览图片和播放MP3音乐等功能。

蓝牙接口：是一种短距的无线通讯技术，不需要链接实现了无线听音乐，无线看电视。

耳机接口：使用电视无线耳机可在电视静音的情况下，自由欣赏精彩节目。

TV各相关接口的定义介绍From:RD-TV/PE 谭婷Date: Jul-26-04一、复合信号将R-Y及B-Y(或称“Chroma”色度信号)以3.58MHZ的负载波复合在Y信号里合而为一种6MHZ 频宽的信号。

这种复合信号称为Composite Video或简称video。

传输介面是一根普通的视频线。

黄色的为视频信号，白色的为左声道音频信号，红色的为右声道音频信号。

二、S-video (Y.C信号)由于复合视频信号是将亮度信号和色度信号采用频谱间置方法复合在一起，导致亮色串扰、清晰度降低等问题，因此出现了S端子接口。

使用S 端子的主要目的，就是为了要传送已经经过Y/C 分离的影像信号。

S 端子将亮度信号Y和色度信号C分开传输，确保亮度信号不会受到色度信号的干扰。

一般Video 信号线传送的则是Y、C 混合的影像信号。

Y 信号及C信号分离的越好，画面会越清晰，色彩更鲜明。

Pin 1 GNDPin 2 GNDPin 3 YPin 4 C三、色差信号—Component Video色差信号Y,R-Y,B-Y信号一般通称为Y,Cb,Cr（digital signal）, 模拟的色差信号则称Y,Pb,Pr，YUV则是在欧洲电视系统PAL中的色差信号的通称，包含数字及模拟的色差信号都称YUV。

在色差输入的标注方面，基本上没有规定的标准，每个产品的写法都可能不一样。

有的产品上标注“Y Cb Cr ”表示可接受隔行色差信号，而“Y Pb Pr ”表示逐行色差信号或者HDTV 色差信号，而“Y Cb/ Pb Cr/ Pr ”表示可自动识别隔行/逐行色差信号。

Pb=(B-Y)/1.772 Pr=(R-Y)/1.402 四、SCARTSCART Connector 又称Euro-Connector 、Euro-A V 。

SCART 是欧洲电器的标准接口，传输的是RGB 三原色信号。

SCART 能够支持stereo audio 、composite video 、S-video 、隔行RGB 信号。

输入端口HDMI接口,S端子,AV接口,VGA接口,分量视频接口,TV输入,USB接口的对比VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

数码平板电视接口现在电视机背后密密麻麻的接口，第一眼看过去让人眼花缭乱，有点晕的感觉。

电视机的接口从早期最常见的有线TV输入、AV接口、S端子、色差分量接口、VGA接口、DVI接口、USB接口等，到如今又出现了最尖端的HDMI数字高清接口。

我们知道，视频接口的发展是实现高清的前提。

高清电视需要配备相应的接口，才能完全发挥其高清的画质。

电视机接口的不断发展，除了是一个更新换代的过程以外，这些接口还是为了满足不同人群特别需求而进行的设计。

这里就电视机中各种常见的接口作一介绍，以便帮助不同人群根据自己的需求选用。

一、TV输入接口： TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV 接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

二、AV接口（又称RCA）：AV接口可以算是TV输入的改进型接口，它与TV接口，在外观方面有了很大不同。

它分了三条线，分别为:音频接口(红色与白色线，组成左右声道)和视频接口(黄色)。

在连接方面非常简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然会对画质造成损失，所以AV接口的画质依然不能让人满意。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

三、S端子：S端子可以说是AV端子的改进，在信号传输方面不再将色度与亮度混合输出，而是分离进行信度。

与AV接口相比，S端子不再对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失号传输，所以我们又称它为“二分量视频接口”。
