35kV真空断路器试验作业指导书
- 格式:doc
- 大小:790.50 KB
- 文档页数:14
1.目的:为了保证**电厂二期工程(2×900MW)#6标段真空断路器(接触器)设备安装的施工质量,检验真空断路器(接触器)设备质量和安装质量符合有关规程规定,保证真空断路器(接触器)安全投运。
2.适用范围:适用于**电厂二期工程(2×900MW)#6标段真空断路器(接触器)交接试验。
3.编制依据:3.1.SIEMENS施工图纸及安装手册3.2.《电力建设安全工作规程》(火力发电厂部分)3.3.《电气装置安装工程电气设备交接试验标准》(GB50150—91)4.试验项目:4.1.测量绝缘电阻4.2.测量每相导电回路的接触电阻4.3.测量分、合闸线圈的直流电阻和绝缘电阻4.4.断路器操动机构试验4.5.测量分、合闸时间,分、合闸同期性和合闸时触头的弹跳时间4.6.断口交流耐压试验4.7.整体交流耐压试验5.试验人员:5.1.试验负责人1名5.2.试验人员3名6.试验条件:6.1.开关柜安装工作结束,柜体接地良好可靠。
6.2.开关已就位,进退开关和开关手动操作正常。
6.3.开关手动和电动储能正常。
6.4.试验现场已清理干净,照明良好。
7.试验方案:见附图一。
8.试验方法:8.1.测量绝缘电阻8.1.1.试验接线:按仪器要求接线。
8.1.2.试验仪器:2500V兆欧表。
8.1.3.试验步骤:a.断路器在分闸位置,分别测量各相断口的绝缘电阻。
b.断路器在合闸位置,分别测量各相的绝缘电阻。
c.测试结束应充分放电。
d.记录温度和湿度。
e.记录表格:8.1.4.数据分析:在常温下不应低于1200MΩ。
8.1.5.安全注意事项:用兆欧表测定绝缘电阻时,被试物要确实与电源断开,试验中要防止与人体接触,试验后被试物必须放电。
8.2.测量每相导电回路的接触电阻8.2.1.试验接线:按仪器要求接线。
8.2.2.试验仪器:回路电阻仪JT-100A。
8.2.3.试验步骤:a.将断路器手动合、跳3次。
最后合上断路器。

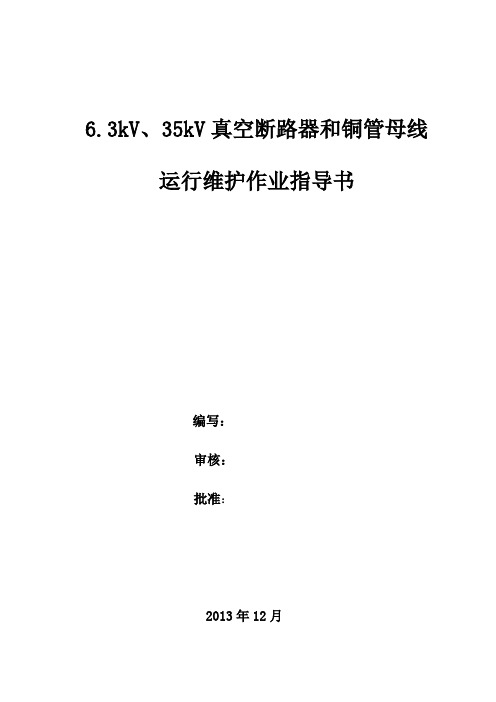

6.3kV、35kV真空断路器和铜管母线运行维护作业指导书编写:审核:批准:2013年12月目录一、6.3kV开关柜、铜管母线、35kV开关站清扫作业指导书二、钢构件防腐处理作业指导书三、6.3kV开关室、35kV开关室及升压站照明设施维护作业指导书四、6.3kV高压开关室、35kV开关室及升压站运行巡视检测作业指导书五、真空断路器巡视检查作业指导书六、隔离开关巡视检查作业指导书七、互感器巡视检查作业指导书八、6.3kV 、35kV母线巡视检查作业指导书九、防雷设施巡视检查作业指导书十、6.3kV开关室、35kV开关室及升压站运行操作作业指导书一、6.3kV开关柜、铜管母线、35kV开关站清扫作业指导书一、作业条件:1、6.3kV开关柜、铜管母线、35kV开关室清扫应选择天气晴好、通风良好的天气进行。
2、6.3kV开关柜、铜管母线、35kV开关室清扫周期为每年一次。
3、清扫工作应在每年的预防性试验时完成二、使用工器具和材料:三、作业人员:作业人员4-5人,其中工作负责人一人。
四、作业步骤:1、办理第一种工作票,履行工作许可手续。
2、检查工作现场安全措施是否正确完备,现场工作人员交代工作任务、带电部位、运行设备及进行危险点分析。
3、检查工器具的金属导电部位是否包扎完好,各接触二次回路的工具绝缘良好。
4、工作时现场应有良好通风,工作应从上风方向,先由下向上,再由上往下,逐一进行清扫。
5、开关柜内互感器、避雷器等设备应全部逐一进行清扫。
6、工作结束后,向运行人员做好现场交代,做好有关记录,并完工验收,办理工作票终结手续。
五、安全注意事项1、接到工作任务后,工作负责人应明确工作任务,合理安排人员,设备运行情况、存在的缺陷和问题,现场是否符合工作条件和要求。
2、工作班应在工作前拟写工作方案,危险点分析及安全注意事项,检查工具和材料等是否符合现场要求,工作班成员明确分工并熟悉规程等有关资料。
3、工作前应对已包扎绝缘布或曾经使用过的工具金属部位严格检查,并核实绝缘布是否老化变脆。
高压断路器电气试验作业指导书1、作业方法、要求及质量标准1.1、绝缘电阻测量1)根据相关规程要求,采用相应档位测量断路器的分闸断口、合闸整体及绝缘拉杆的绝缘电阻,测量时正确连接导线,注意操作顺序以防烧坏绝缘电阻测试仪。
测量出来的绝缘电阻应和出厂值作比较,应无明显变化。
2)对于断路器的二次回路试验,采用1000V或者500V的兆欧表测量二次回路对地绝缘电阻的绝缘电阻。
将兆欧表的L端接入被测绝缘的考核端,将E端子接地,兆欧表摆放平稳,然后驱动兆欧表,转速均匀,保持每分钟120转的速度,待表针读书静止时可以读取绝缘电阻数值并记录。
测量出来的绝缘电阻应不小于2兆欧。
测量时断开二次回路的接地线,短接所有二次回路,无法短接的可以采用单独测量,或点接触测量。
3)对断路器的分合闸线圈,应测量其单独的绝缘电阻,断开二次接线,采用1000V或者500V的兆欧表测量,将兆欧表的L端接入线圈,将E端子接地,兆欧表摆放平稳,然后驱动兆欧表,转速均匀,保持每分钟120转的速度,待表针读书静止时可以读取绝缘电阻数值并记录。
测量出来的绝缘电阻应不小于10兆欧。
4.1.3、测量注意事项1)测量绝缘电阻时,必须等到指针稳定后才可读数,一般来说,读取一分钟时的指针示数是较为科学的。
2)停止测量时,应先断开测试线,然后停止驱动兆欧表,这样可以避免试品感应电压的反冲击损坏仪表。
3)当测量环境湿度较大或者表面泄漏电流较大时,可以采用屏蔽法,用铁丝将试品的绝缘伞裙紧紧一道至三道,然后引至兆欧表的G端子。
同时可以用干燥的棉布擦拭试品的表面,保持干燥清洁,减少表面泄漏。
4)二次回路绝缘电阻测试时,应尽量观察兆欧表的指针偏转情况,避免在发生击穿及闪络现象时扩大击穿面。
5)由于断路器构造的原因,无法测量其绝缘拉杆绝缘电阻的情况下,可通过测量其动触头对地的绝缘电阻来旁证其绝缘的可靠性。
6)测试完毕后,应采用放电棒将测试带电部位充分放电,以保证下步测试的正确性及后期工作的安全性。
35kV 真空断路器试验报告工程名称桥上二级水电站增效扩容改造工程第 1 页设备型号户外真空断路器设备编号1-1 1-2 1-3 1-4额定电流 A2000断流量( KA )31.5试验性质交接试验额定电压40.5(KV)出厂日期2014-5-23生产厂家西安华仪1、导电回路电阻 (含触臂 )相别电阻(μΩ)结论温度℃备注A39合格B35合格30DC100AC34合格2、绝缘电阻(ΜΩ)相别整体对地分闸时断口结论温度℃备注:A25002500合格B25002500合格30C25002500合格3、分合闸线圈绝缘电阻项目名称绝缘电阻值结论备注(ΜΩ)绝缘电阻(ΜΩ)合闸线圈100合格分闸线圈100合格二次回路100合格4、断路器特性项目A B C数值结论备注合闸时间 (ms)65.5065.4565.89合格合闸弹跳时间 (ms) 1.419 1.459 1.449合格合闸不同期 (ms)0.439合格合闸速度 (m/s)0.469合格合闸开距 (mm)25.3625.0026.50合格分闸时间 (ms)38.1537.8938.00合格分闸不同期( ms)0.259合格分闸速度 (m/s)0.149合格分闸跳时间 (ms)0合格真空断路器试验报告第 2 页项目名称数值结论备注:合闸最低动电压( v)合闸线圈85%合格DC220V 分闸最低动电压( v分闸线圈65%合格DC220V线圈电阻Ω合闸线圈分闸线圈5、交流耐压试验被测端试验电压( KV )时间( min )结论备注:合 A 相对地761合格闸 B 相对地761合格时 C 相对地761合格分 A 相断口761合格闸 B 相断口761合格时 C 相断口761合格6、试验日期试验人员审核。
6.3kV、35kV真空断路器试验作业指导书编写:审核:批准:2013年12月目录一、6.3kV、35kV真空断路器试验二、兆欧表操作程序三、直流电阻测试仪操作程序四、回路电阻测试仪操作程序五、高压试验变压器及操作箱操作程六、高压开关特性测试仪操作程序一、6.3kV、35kV真空断路器试验一、适用范围:本作业指导书适用于站6.3kV、35kV真空断路器预防性试验。
二、规范性引用文件:1、GB 50150 2006 电气装置安装工程电气设备交接试验标准。
2、DL/T 474.1 2006 现场绝缘试验实施导则第1部分:绝缘电阻、吸收比和极化指数试验。
3、Q/CSG 1 0007 2004 电力设备预防性试验规程。
4、集团公司《电力安全工作规程》(变电站和发电厂电气部分)。
5、Q/GXD 126.01-2006《电力设备交接和预防性试验规程》。
6、电气试验规程和运行规程。
三、支持文件:1、6.3kV、35kV开关接线图。
2、试验方案。
3、试验原始数据记录本。
4、6.3kV、35kV开关出厂试验报告。
5、6.3kV、35kV开关交接试验报告。
4、历次预防性试验报告。
四、试验项目:1、测量绝缘电阻;2、测量每相导电回路的电阻;3、测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻及直流电阻;4、交流耐压试验;5、测量断路器主触头的分、合闸时间;6、测量断路器主触头分、合闸的同期性;7、测量断路器合闸时触头的弹跳时间;8、断路器操动机构的试验;五、试验程序1、试验用仪器设备:2、试验环境条件:2.1、试验环境温度不低于5℃、相对湿度10~80%。
2.2、试验区域内无振动、无强电场干扰。
2.3、电源电压的畸变率不超过5%,试验电源频率与额定频率之差应在额定频率的1%以内。
3、试验前的准备工作:3.1、制定试验计划;根据试品的容量、电压等级、绝缘结构确定试验项目和试验标准,选择试验设备。
3.2、布置试验场地,对正常试验必须有明确的接线图,非典型试验必须有单独的接线图和试验方案。
编号: Q/2015
变电站35kV真空断路器交接试验作业指导书
(范本)
编写:年月日
审核:年月日
批准:年月日
试验负责人:
试验日期年月日时至年月日时
赣县供电有限责任公司
1适用范围
本作业指导书适用于变电站35kV真空断路器现场交接试验或年度试验。
2引用文件
GB 1984--1989 交流高压断路器
GB 50150--1991 电气装置安装工程电气设备交接试验标准JB 3855--1996 3.6~40.5kV户内交流高压真空断路器
3试验前准备工作安排
3.1准备工作安排
3.2人员要求
3.3仪器仪表和工具
3.4危险点分析
3.5安全措施
3.6试验分工
4 试验程序
4.1开工
4.2试验项目和操作标准
4.3竣工
5 试验总结
6 作业指导书执行情况评估
7附录
a.试验接线图:
图1合、分闸时间及同期性试验接线图图2 工频耐压试验接线图
图中:T
y
调压器;T 试验变压器;R 限流电阻;r 球隙保护电阻
G 球间隙;Cx 被试品;C
1、C
2
电容分压器;V 电压表
b.试验记录:。
筑龙网WW W.ZH UL ON G.CO M编号:W —320—El--版本号:1.0真空断路器试验 作业指导书状态: 执行目 录1. 目的2. 适用范围与编制依据3. 试验项目4. 试验人员5. 试验准备6. 试验程序7. 试验方法、测试数据分析及计量要求8. 危险点分析9. 环境因素分析 10. 附录文件修改记录:版本号修改说明修改人审核人批准人筑龙网WW W.ZH UL ON G.CO M1. 目的:为了确定阜阳某电厂一期工程(2×600MW 机组)A 、B 、C 及烟塔标段真空断路器制造和安装质量符合有关规程规定,保证真空断路器的安全投运。
2. 适用范围:2.1. 适用于阜阳某电厂一期工程(2×600MW 机组)A、B、C 及烟塔标段真空断路器交接试验。
2.2. 编制依据:2.2.1.华东电力设计院设计图纸2.2.2.各厂家提供的真空断路器试验报告2.2.3.《电力建设安全工作规程》 (火力发电厂部分)2.2.4.《电气装置安装工程电气设备交接试验标准》 (GB50150—91)3. 试验项目: 3.1.测量绝缘电阻3.2.测量每相导电回路的接触电阻3.3.测量分、合闸线圈的直流电阻和绝缘电阻3.4.断路器操动机构试验3.5.测量分、合闸时间,分、合闸同期性和合闸时触头的弹跳时间 3.6.断口交流耐压试验 3.7.整体交流耐压试验4. 试验人员:4.1.试验负责人 1名 4.2.试验人员 3名5. 试验准备:5.1.开关柜安装工作结束,柜体接地良好可靠。
5.2.开关已就位,进退开关和开关手动操作正常。
5.3.开关手动和电动储能正常。
5.4.试验现场已清理干净,照明良好。
6. 试验准备:见附图一。
7. 试验方法、测试数据分析及计量要求 7.1.测量绝缘电阻筑龙网WW W.ZH UL ON G.CO M7.1.1. 试验接线:按仪器要求接线。
7.1.2. 试验仪器:2500V 兆欧表。
真空断路器交接试验作业指导书1 适用范围本作业指导书适用于真空断路器。
2 编写依据表2-1 编写依据3 作业流程4安全风险辨析与预控4.1真空断路器交接试验前,施工项目部根据该项目作业任务、施工条件,参照《电网建设施工安全基准风险指南》(下简称《指南》)开展针对性安全风险评估工作,形成该任务的风险分析表。
4.2按《指南》中与真空断路器交接试验相关联的《电网建设安全施工作业票》(编码:BDYCSY-ZW-05-01/01),结合现场实际情况进行差异化分析,确定风险等级,现场技术员填写安全施工作业票,安全员审核,施工负责人签发。
4.3施工负责人核对风险控制措施,并在日站班会上对全体作业人员进行安全交底,接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4安全施工作业票由施工负责人现场持有,工作内容、地点不变时可连续使用10天,超过10天须重新办理作业票,在工作完成后上交项目部保存备查。
表4-1作业任务安全基准风险指南5 作业准备5.1 人员配备表5-1 作业人员配备5.2 工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置6 作业方法6.1 作业条件检查6.1.1 检查开关安装完毕,符合试验条件。
6.1.2 现场条件满足试验要求。
6.1.3 检查工作票完善,工作安全措施完善。
6.1.4 试验人员符合要求,熟悉相关资料和技术要求。
6.1.5 相关试验仪器已准备,并保证其完好。
6.2 外观检查6.2.1 检查开关安装完好,无机械损伤。
6.2.2 检查开关柜内无杂物,元器件无受潮现象。
6.2.3 柜体接地已完善可靠。
6.2.4 柜内二次接线完善、牢固。
6.2.5 柜体型号、铭牌参数与设计一致。
6.3 元件检查6.3.1 测量分、合闸线圈的绝缘电阻和直流电阻,用500V绝缘电阻表分别测量分闸线圈和合闸线圈对地的绝缘电阻,要求不低于10M,用万用表或单臂电桥分别测量分闸线圈和合闸线圈的直流电阻。
1 范围
本作业指导书适用于35KV ZW30-40.5型断路器安装
2 引用文件
下列标准、规范所包含的条文,通过在本指导书中的引用而成为本书的条文。
在规范出版时,所有版本均为有效。
所有的标准、规范都被修订,使用本书的各方应探讨使用下列标准、规范最新版本的可能性。
DL 408-1991 国家电网公司电力安全工作规程(发电厂和变电所电气部分)
GBJ 147-1990 电气装置安装工程:高压电器施工及验收规范
DL/T 596-1996 电力设备预防性试验规程
GB11022高压开关设备通用技术条件
GB1984交流高压断路器
GB311高压输电设备的绝缘配合
GB/T8905-1996SF6电气设备管理和检验导则
GB/T9694-2019SF6断路器通用技术条件
ZW30—40.5型开关安装使用说明书
3准备工作(断路器拆、吊装对环境要求:晴天、空气相对湿度≤80%)
3.1 准备工作安排
3.2 人员要求
3.3工器具
3.4 材料
3.5 危险点分析
3.6 安全措施
3.7 人员分工
4 作业程序及作业标准4.1 开工
4.2 检修电源的使用
4.3 作业内容和工艺标准
5.4竣工。
Q/GZDW贵州电网公司企业标准Q/GZDW ××××-200935kV 真空断路器交接试验作业指导书范本2009-**-**发布 2009-**-**实施贵州电网公司发布前言为使工作或作业活动有章可循,使工作(作业)安全风险和过程控制规范化,保证全过程安全和质量,根据南方电网公司生[2008]19号关于印发《作业指导书编写导则》的通知要求,贵州电网公司组织编写了《35kV 真空断路器交接试验作业指导书范本》,本范本用于指导和规范贵州电网公司系统编写35kV 真空断路器交接试验作业指导书,同时作为相关专业人员学习与培训资料。
本范本由贵州电网公司生产技术部提出、归口。
本范本主要编写单位:贵阳供电局本范本主要编写人:何愈杰本范本主要审核人:孙建江田维国丁恒洪陈忠雷赖罗彬朱宇本范本通过贵州电网公司标准化委员会批准,自颁布之日起实施。
执行中的问题和意见,请及时向贵州电网公司生产技术部反馈。
目次前言 (Ⅰ)1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预控措施 (1)6 作业准备 (2)6.1 人员要求 (2)6.2 交接试验工器具准备 (2)7 作业周期 (3)8 工期定额 (3)9 设备主要参数 (3)10 作业流程 (4)11 作业项目、工艺要求、质量标准 (4)12 作业中可能出现的主要异常现象及对策 (5)13 作业后的验收和交接 (6)14 附录 (6)35kV 真空断路器交接试验作业指导书范本1 范围本范本适用于贵州电网公司35kV 真空断路器交接试验工作。
2 规范性引用文件下列标准、规程及技术资料所包含的条文,通过在本范本中引用,而构成为作业导则的条文。
本书出版时,所有标准都会被修订,适用本书的各方,应探讨适用标准最新版本的可能性。
ISO 14001-1996 环境管理体系规范及使用指南ISO 9000-2000 质量管理体系基础和术语ISO 9001-2000 质量管理体系要求GB/T 1.1-2000 《标准化工作导则第1部分:标准的结构和编写规则》 GB/T 28001-2001 职业健康安全管理体系规范GB 50150-2006 《电气装置安装工程电气设备交接试验标准》DL 408-1991 《电业安全工作规程》(发电厂和变电所电气部分) DL/T 600-2001 《电力行业标准编写基本规定》Q / CSG 1 0004-2004 《电气工作票技术规范》(发电、变电部分)3 支持文件3.1 厂家的资料3.2《高压电气设备试验方法》(第二版)4 术语和定义4.1 合闸时间:是指处于分闸位置的断路器,从合闸回路通电起到所有极触头都接触瞬间为止的时间间隔。
编号: Q/×××
××变电站35kV××真空断路器交接试验作业指导书
(范本)
编写:年月日
审核:年月日
批准:年月日
试验负责人:
试验日期年月日时至年月日时
××供电公司×××
1适用范围
本作业指导书适用于××变电站35kV×××真空断路器现场交接试验。
2引用文件
GB 1984--1989 交流高压断路器
GB 50150--1991 电气装置安装工程电气设备交接试验标准JB 3855--1996 ~户内交流高压真空断路器
3试验前准备工作安排
准备工作安排
3.2人员要求
3.3仪器仪表和工具
3.4危险点分析
3.5安全措施
3.6试验分工
4 试验程序4.1开工
4.2试验项目和操作标准
4.3竣工
5 试验总结
6 作业指导书执行情况评估
7附录
a.试验接线图:
图1合、分闸时间及同期性试验接线图图2 工频耐压试验接线图
图中:T
y
调压器;T 试验变压器;R 限流电阻;r 球隙保护电阻
G 球间隙;Cx 被试品;C
1、C
2
电容分压器;V 电压表
b.试验记录:。
