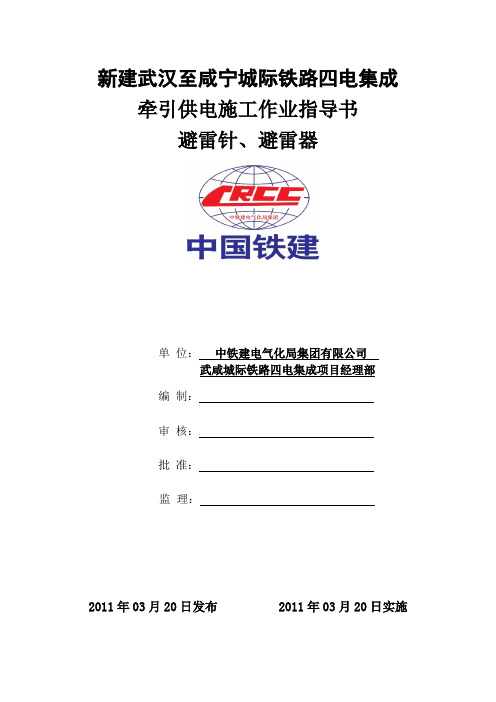

新建武汉至咸宁城际铁路四电集成牵引供电施工作业指导书避雷针、避雷器单位：中铁建电气化局集团有限公司武咸城际铁路四电集成项目经理部编制：审核：批准：监理：2011年03月20日发布 2011年03月20日实施避雷针、避雷器施工作业指导书主控项目1 设备运达现场应进行检查，其质量应符合下列规定：1.1 避雷针的规格、型号应符合设计规定，产品的节间连接方式应符合订货合同的规定要求，节间连接法兰盘或连接圆钢的规格符合设计或订货合同规定，法兰盘连接孔的直径和数量符合有关标准的规定。
1.2 避雷器的规格，型号应符合设计要求，瓷件外观检查应无裂纹及破损现象，瓷铁粘合牢固，法兰连接面与避雷器瓷件轴线垂直，每节避雷器的组装序列编号准确明显与产品说明书一致，避雷器的底座绝缘应良好，绝缘电阻应符合产品技术规定。
检验数量：施工单位全部检查，报监理单位验收。
检验方法：检查质量证明文件并进行外观检查2 避雷器安装前，需经绝缘试验检测合格，且与出厂试验报告没有明显变化。
检验数量：施工单位全部检查，报监理单位验收。
检验方法：用兆欧表测量检查。
3 避雷针的安装应垂直牢固，倾斜度不大于3‰.检验数量：施工单位全部检查，报监理单位验收。
检验方法：观察测量检查。
4 独立避雷针的接地方式及接地电阻值应符合设计要求。
检验数量：施工单位全部检查，报监理单位验收。
检验方法：施工单位观察、测试检查。
监理单位查阅接地装置测试报告。
监理单位旁站监理。
5 避雷针的接地引下线与接地网的连接应符合设计要求，且牢固可靠。
检验数量：施工单位全部检查，报监理单位验收。
检验方法：施工单位观察、测量检查，监理单位见证。
监理单位旁站监理。
6 避雷器的安装应垂直、固定牢靠；均压环应水平，放电计数器应密封良好、动作可靠。
检验数量：施工单位全部检查，报监理单位验收。
检验方法：观察检查。
7 避雷针节与节之间的连接应牢固，当采用电焊连接时，焊缝不得有裂缝、气孔及假焊等缺陷，节间应附焊不少于两根加强钢筋，加强钢筋的直径不得小于下节避雷针主筋的直径；当采用螺栓连接时，紧固件应齐全，紧固应牢靠，节间应加焊接地跨接钢筋。
避雷器电气试验标准化作业指导书（试行）一、适用范围本作业指导书适用于避雷器交接或预试工作。
二、引用的标准和规程DL408-91《电业安全工作规程》（发电厂和变电所电气部分）GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电气设备预防性试验规程》三、试验设备、仪器及有关专用工具A、交接及大修后试验所需仪器及设备材料：试验所用设备（材料）试验所用设备（材料）1 直流高压发生器1台7 温湿度计1个2 氧化锌避雷器测试仪1套8 小线箱（各种小线夹及短线1个3 试验变压器1只9 常用工具1个4 兆欧表（2500V，5000V）1只10 常用仪表（电压表、万用表）1套5 雷击计数器检验仪1套12 避雷器测试仪1套B、预防性试验所需仪器及设备材料：试验所用设备（材料）试验所用设备（材料）1 直流高压发生器1台7 小线箱（各种小线夹及短线2 兆欧表（2500V，5000V）1套8 常用工具1个3 雷击计数器检验仪1只9 常用仪表（电压表、万用表）1套4 电源盘及刀闸板1只10 前次试验报告1套5 温湿度计1个11 避雷器测试仪1套四、安全工作的一般要求1、必须严格执行DL409-1991《电业安全工作规程》及本公司相关安全规定。
2、现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1 绝缘电阻的测量1.1 试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2 该项目适用范围35kV及以下避雷器交接试验和预试。
1.3 试验时使用的仪器35kV及以下的用2500V兆欧表；低压的用500V兆欧表测量。
1.4 测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
避雷器电力电缆作业指导书1、避雷器1.1全厂避雷器规范如下表：1.2避雷器接入前应进行下列检查：1.2.1上、下部引线接头紧固；1.2.2瓷质法兰无裂纹、破损及放电痕迹。
1.2.3避雷器投入运行后，按巡回检查制度进行检查，检查内容为：（1）外部瓷套管清洁，无破裂及放电火花；（2）连接线及接地线均牢固无松动；（3）每次雷雨后应检查避雷器外部有无放电痕迹，雷雨时严禁接近防雷设备。
1.2.4避雷器运行中发生以下故障时，必须改变运行方式或断开故障设备，（1）有严重放电时（2）避雷器爆炸，冒烟冒火时1.2.5当避雷器发生以下故障时，则允许用隔离手车开关进行断开（1）避雷器套管破裂；（2）连接线或接地线有松动或脱落；（3）轻微的放电。
2、电力电缆2.1电缆的允许运行方式2.1.1 10KV电缆用2500V摇表测量，当电缆长度为500米时，其绝缘电阻不少于400MΩ；当电缆长度大于500米时，其绝缘电阻可按实际长度以上列值为基数进行反比换算（小于500米时，不需换算）；400V以下电缆≥200 M Ω（500V摇表）。
2.1.2事故情况下，电缆允许短时间过负荷，但应遵守下列规定：2.1.2.1 10KV电缆允许过负荷15%连续运行2小时；500V以下电缆允许过负荷10%连续运行2小时。
2.1.2.2对于间隔过负荷，必须在前次过负荷10-12小时以后，允许过负荷。
2.1.3电缆支行中检查及有关规定：2.1.3.1电缆头应清洁无裂纹及漏油现象，接头应无发热。
2.1.3.2电缆终端头接地线必须良好。
2.1.3.3电缆上应无任何其他杂物，并应与热源隔绝。
2.1.3.4电缆沟中不应有积水，不应有可燃物质。
2.1.3.5电缆停电后，工作之前，一定对地充分放电。
2.1.3.6电缆连接头进行制作后，必须核对相位，故障修理后应经耐压试验合格，方可投入运行。
2.1.3.7电缆连续运行电压不得超过额定电压的15%。
2.1.3.8在电缆附近掘土，电缆桥架附近进行焊接等工作，需要持有运行负责人签署的许可证明方可进行，否则运行人员有权通知其停止工作。
电气试验专业作业指导书湖北电力建设第二程公司2011年8月目录1．避雷器电气试验作业指导书2．变压器电气试验作业指导书3．互感器电气试验作业指导书4．开关设备电气试验作业指导书一、避雷器电气试验作业指导书一、适用范围本作业指导书适用于避雷器预试工作。
二、引用的标准和规程2.1 DL408-91《电业安全工作规程》（发电厂和变电所电气部分）；2.2 GB50150-91电气装置安装工程电气设备交接试验标准；2.3 Q/CSG10007-2004 电气设备预防性试验规程；2.4 DL/T596-1996 电力设备预防性试验规程。
三、试验设备、仪器及有关专用工具1.交接及大修后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量小线箱（各种小线夹1个1 工频升压设备1只7及短线2 兆欧表（2500V）1只8 常用工具1套常用仪表（电压表、3 放电计数器测试棒1套91套万用表）4 电源盘及刀闸板2副10 前次试验报告1本5 绝缘板1块116 温湿度计1个12四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围110kV及以上避雷器交接试验和预试。
1.3试验时使用的仪器35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
避雷器试验作业指导书与试验标准2016年12月6日目录第一章总则 (2)第二章引用标准 (3)第三章检修工作准备 (4)第四章检修试验作业 (16)第五章检修报告编写及要求 (27)第六章检修工作的验收 (28)第一章总则第一条为了提高避雷器设备的检修质量，使设备的检修工作达到制度化、规范化，保证避雷器安全可靠运行，特制定本规范。
第二条本规范是依据国家有关标准、规程、制度并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
第三条本文对避雷器主要检修作业的工作准备、工艺流程、试验验收等管理要求和技术手段；检修包括检查（检测）和修理两部分内容，检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。
第四条本标准适用于国家电网公司系统的10kV～750kV金属氧化物避雷器以及系统标称电压10kV～500kV碳化硅阀式避雷器。
第二章引用标准第五条以下列出了本规范应用的标准、规程和导则，但不限于此。
GB7327－1987 交流系统用碳化硅阀式避雷器GB11032－2000 交流无间隙金属氧化物避雷器GB2900.12－1989 电工名词术语避雷器GB50150－1991 电气装置安装工程电气设备交接试验标准GB/T16927.1－1997 高电压试验技术第一部分：一般试验方法GBJ 147－1990 电气装置安装工程高压电器施工及验收规范DL/T596－1996 电力设备预防性试验规程DL/T804－2002 交流电力系统金属氧化物避雷器使用导则DL/T815－2002 交流输电线路用复合外套金属氧化物避雷器Q/GDW109－2003 750kV系统用金属氧化物避雷器技术规范GB 5 0150-2006 电气装置安装工程电气设备交接试验标准国家电网公司《变电站管理规范》（试行）国家电网公司《电力生产设备评估管理办法》国家电网公司《110(66)kV～750kV避雷器技术标准》国家电网公司《110(66)kV～750kV避雷器运行管理规范》国家电网公司《110(66)kV～750kV避雷器技术监督规定》国家电网公司《预防110(66)kV～750kV避雷器事故措施》第三章检修工作准备第六条确定检修项目避雷器设备检修周期不做具体的规定，检修工作一般是在发现缺陷或发生事故后有针对性的开展。
(完整版)避雷器检修作业指导书-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN目录1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 作业条件 (1)5 风险分析/危害辨识 (1)5.1 检修总体危害辨识 (1)5.2 文明施工作业措施 (1)6 组织及人员分工 (2)6.1 组织措施 (2)6.2 用工人员组织 (2)7工具、材料明细 (2)8备品备件 (2)9修前设备状况（如缺陷、运行情况等） (3)10检修工序、工艺及质量标准 (3)10.1 修前准备 (3)10.2避雷器检修工艺和质量标准 (3)10.3检修记录单 (4)10.4工作结束 (4)11 设备检修质量验收卡 (5)12 备品备件检查（检验）记录 (7)13试运记录 (8)14不合格项目审批单 (9)15完工报告单 (10)16本检修项目其它反馈（由工作负责人填写） (12)220KV避雷器检修作业指导书1目的1.1 保证#1燃机220KV避雷器检修符合检修工艺质量要求和文明生产管理要求。
1.2 为所有参加本项目的工作人员，验收人员确定必须遵循的质量保证程序。
2 适用范围2.1 本作业指导书适用于北3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
《设备厂家说明书》4 作业条件4.1避雷器停电，办理检修工作票。
4.2作业组成员了解检修前避雷器的缺陷。
4.3作业组成员了解避雷器的运行状态。
4.4清点所有专用工具齐全，检查合适，试验可靠。
4.5参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
4.6参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
4.7准备好检修用的各易损件及材料。
4.8开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
5风险分析/危害辨识5.1 检修总体危害辨识5.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。
电气试验标准化作业指导书2015年11月11日目录避雷器电气试验标准化作业指导书 (2)变压器及电抗器电气试验标准化作业指导书 (8)电缆电气试验标准化作业指导书 (34)电容器电气试验标准化作业指导书 (43)互感器电气试验标准化作业指导书 (49)接地装置电气试验标准化作业指导书 (61)绝缘油和六氟化硫气体试验作业指导书 (66)开关设备电气试验标准化作业指导书 (77)母线电气试验标准化作业指导书 (84)套管电气试验标准化作业指导书 (89)发电机电气试验标准化作业指导书 (95)避雷器电气试验标准化作业指导书一、适用范围本作业指导书适用于避雷器交接或预试工作。
二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》《国家电网公司电力安全工作规程》（发电厂和变电所电气部分）《电气设备试验规程》三、试验设备、仪器及有关专用工具2. 预防性试验所需仪器及设备材料：1. 必须严格执行DL409-1991《国家电网公司电力安全工作规程》及公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
避雷器试验作业指导书编制：审核：批准：年月日发布年月日实施前言为进一步加强XXX有限公司中心试验室质量管理工作，促进和提高整体管理水平，完善作业流程，规范作业操作方法，特编写了避雷器试验作业指导书。
该作业指导书的编写遵循了我国标准化、规范化和国际通用的贯标模式要求。
该作业指导书纳入中心试验室管理体系管理。
本作业指导书由XXX有限公司中心试验室提出。
本作业指导书由XXX有限公司中心试验室归口管理。
本作业指导书编写人：XXX本作业指导书审核人：XXX本作业指导书批准人：XXX目录1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 安全措施 (1)5 人员设备和要求 (2)6 试验方法和判断方法 (2)7 危险点分析及预防措施 (5)8 原始记录与正式报告的要求 (6)9 安全技术交底表格 (7)避雷器试验作业指导书1 目的制定本指导书的目的是在检查金属氧化物避雷器的制造与安装质量以及检查运行中的避雷器的安全状况过程中规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2 适用范围本作业指导书规定了金属氧化物避雷器的作业程序、试验结果判断和试验注意事项。
适用于电力生产、基建、试验研究单位在金属氧化物避雷器的交接验收、预防性试验、检修过程中应用。
3 引用标准下面的文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 596—1996 电力设备预防性试验规程4 安全措施4.1 进入试验现场，试验人员必须戴安全帽，穿绝缘鞋；4.2 现场工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度；4.3 试验现场应装设遮拦或围栏，悬挂“止步，高压危险！”标识牌，严禁非试验人员进入试验现场；4.4 为保证人身和设备安全，在进行绝缘电阻和直流泄露试验后应对试品充分放电；4.5 在现场试验工作时，根据带电设备的电压等级，试验人员应注意与带电体的安全距离不应小于《安规》中规定的距离；4.6 试验器具的金属外壳应可靠接地，试验设备与仪器的接线应牢固可靠；4.7 工作中如需使用梯子等攀高工具时，应做好防止高攀的安全措施；4.8 试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠地过载保护装置；。

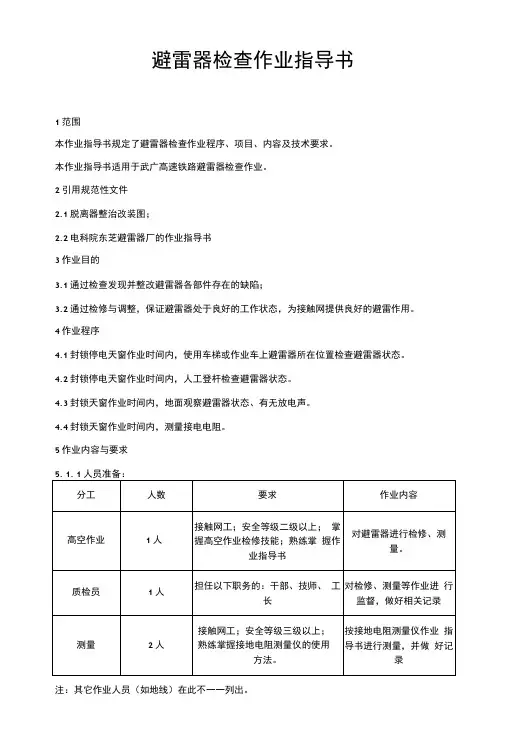

避雷器检查作业指导书1范围本作业指导书规定了避雷器检查作业程序、项目、内容及技术要求。
本作业指导书适用于武广高速铁路避雷器检查作业。
2引用规范性文件2.1脱离器整治改装图；2.2电科院东芝避雷器厂的作业指导书3作业目的3.1通过检查发现并整改避雷器各部件存在的缺陷；3.2通过检修与调整，保证避雷器处于良好的工作状态，为接触网提供良好的避雷作用。
4作业程序4.1封锁停电天窗作业时间内，使用车梯或作业车上避雷器所在位置检查避雷器状态。
4.2封锁停电天窗作业时间内，人工登杆检查避雷器状态。
4.3封锁天窗作业时间内，地面观察避雷器状态、有无放电声。
4.4封锁天窗作业时间内，测量接电电阻。
5作业内容与要求注：其它作业人员（如地线）在此不一一列出。
5.1.2材料准备5. 1.35.2.检查项目5.2. 1绝缘体表面是否完好；5.2.2紧固件是否按规定力矩紧固；5.2.3接地及电气连接系统是否连接可靠；5.2.4脱离器安装是否正确；5.2.5接地电阻是否合标准。
6.检查方法与标准6.1外观检查绝缘体表而无裂缝、无破损、无脏污、无烧伤痕迹，对组织对其进行清扫。
6.2紧固件检查底座、构架、基础等固定牢靠、无锈蚀。
6.3电连接部分检查，检查连接部位接触良好并紧固，接地引线无断线、断股、松弛，接地引线表层绝缘体外表无严重损伤，接地引线在支柱上的固定点布置合理，接地引线各连接螺栓紧固；脱离器导通良好。
6.4放电计数检查，外观密封良好，连接部位接触良好，动作次数与指示一致。
6.5在天气干燥情况下测量避雷器接地电阻，其接地电阻不大于lOQo6.6脱离器安装在高压侧；在发现脱离器爆裂后，不能盲耳的就把脱离器安装上去，应摇测避雷器的绝缘电阻不小于1500兆欧，确认良好后再补装回去。
6.7安装力矩：脱离器安装力矩20N - m o连接螺栓拧紧力矩按照下表：7重点控制事项7.1严格执行“两纪一化”等基本安全制度；7.2严格执行群体作业、专人防护制度，作业人员必须服从行车防护员指挥，一旦来车能及吋撤离线路，防止发生车辆伤害；7.3严禁脚踩定位器、定位管、接触线；7.4严禁使用作业车平台将接触线向上顶起；7.5枚间作业必须严格执行枚间作业劳动安全规定；7.6作业中应做好工具材料保管工作，不得抛掷工具材料，作业完毕必须工完料清，撤岀栅栏外吋对工具材料清点一遍；7.7避雷器及附件的安装应遵循三个原则：7.7.1避雷器脱离器动作后不能影响正常供电。

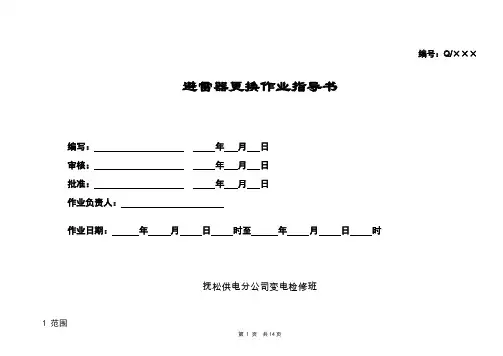

编号：Q/×××
避雷器更换作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期：年月日时至年月日时
抚松供电分公司变电检修班
1 范围
本作业指导书适用于固原供电局XXX变110KV避雷器更换工作。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）
DL 5009.3-1997 电力建设安全工作规程（变电所部分）
GBJ 147-1990 电气装置安装工程高压电器施工及验收规范及其条文说明
电安生[1994]227号电业安全工作规程（热力和机械）
Y5W-100/260W型（河南南阳）避雷器安装使用说明书
DL/T 596-1996 电力设备预防性试验规程
3 修前准备
3.1 准备工作安排
3.2 人员要求
3.3 备品备件
3.4 工器具
3.5 材料
3.7 危险点分析
3.8 安全措施
3.9 人员分工
4 XXX变1100kV避雷器X相更换作业流程图
5 作业程序及作业标准5.1 开工
5.2 检修电源的使用
5.2 检修内容和工艺标准
5.4竣工
验收记录
6
7 作业指导书执行情况评估
8 附录
8.1 主要设备型号及参数(参考性附录)。

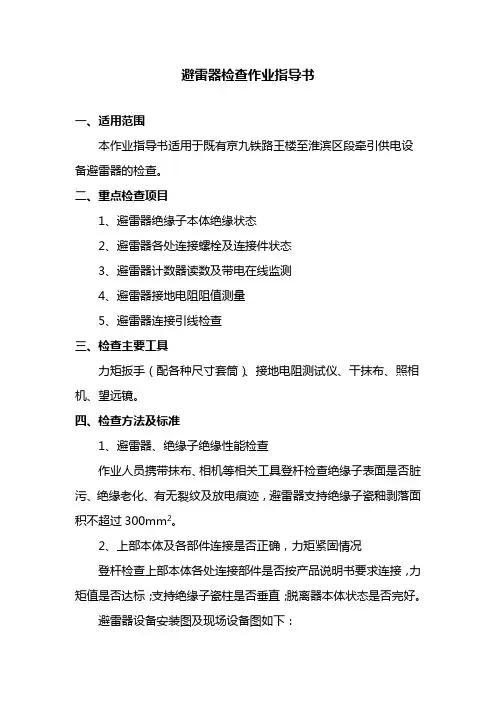

避雷器检查作业指导书一、适用范围本作业指导书适用于既有京九铁路王楼至淮滨区段牵引供电设备避雷器的检查。
二、重点检查项目1、避雷器绝缘子本体绝缘状态2、避雷器各处连接螺栓及连接件状态3、避雷器计数器读数及带电在线监测4、避雷器接地电阻阻值测量5、避雷器连接引线检查三、检查主要工具力矩扳手（配各种尺寸套筒）、接地电阻测试仪、干抹布、照相机、望远镜。
四、检查方法及标准1、避雷器、绝缘子绝缘性能检查作业人员携带抹布、相机等相关工具登杆检查绝缘子表面是否脏污、绝缘老化、有无裂纹及放电痕迹，避雷器支持绝缘子瓷釉剥落面积不超过300mm2。
2、上部本体及各部件连接是否正确，力矩紧固情况登杆检查上部本体各处连接部件是否按产品说明书要求连接，力矩值是否达标；支持绝缘子瓷柱是否垂直；脱离器本体状态是否完好。
避雷器设备安装图及现场设备图如下：深圳宝安银星避雷器主要组部分为：避雷器、间隔绝缘子、计数器、脱离器等，具体见下图：图7深圳宝安银星避雷器外形图图8 底座尺寸图图9 深圳宝安银星避雷器现场设备图3、下部接地引线螺栓连接状态下部作业人员检查避雷器引线与计数器、接地极连接处螺栓是否紧固；检查接地线与各部螺栓连接是否紧密，检查接地线表面是否锈蚀，地线并沟线夹内是否有放电痕迹，接触是否良好。
摇测绝缘电阻值不小于1000MΩ（2500V摇表测量），且与前一次测量结果比较不应有显著下降；拆除接地引线，用接地电阻测试仪测量接地电阻不大于10Ω。
4、避雷器引线及相关线夹状态检查引线统一用单股TRJ-120制作，电联接及引线应连接正确、牢固、接触良好，无破损和烧伤，引线距接地体的最小距离在任何情况下应不小于330mm，距瓷瓶上裙边不小于150mm，引线的长度应保证当接触悬挂随温度变化时有一定的活动余量，且不得侵入限界；引线与承力索和接触线连接处电联结线夹的状态应良好。
图10 避雷器引线现场设备图5、各部件连接螺栓力矩表如下：螺栓尺寸M8 M10 M12 M16 M20 M22 紧固力矩（N.m）12 25 44 59 80 98备注：脱离器安装力矩 20N/m。
避雷器检修作业指导书版本号：2015041. 作业项目名称：避雷器检修作业指导书2. 作业内容范围本指导书适用于避雷器的检修、检查作业3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 作业前准备作业人员应戴安全帽，穿绝缘鞋、工作服。
5. 人员工机具材料与要求 人员准备： 分工人数 工机具、材料 要求 避雷器的检修、检查 X 人 2500V 兆欧表、工作绳、个人标配工具、润滑油、抹布等电力线路工；安全考试合格证；掌握避雷器检修作业技能；熟练掌握作业指导书 6. 作业程序及标准6.1清扫:清洁避雷器表面污垢。
拟稿（修订） 审核人 签发（批准） 生效时间 0日6.2外观检查6.2.1检查避雷器有无裂纹、破损、放电痕迹。
6.2.2复合式绝缘子表面有无绝缘老化现象。
6.2.3避雷器有裂纹、破损、放电痕迹、绝缘老化现象应予以更换。
6.3打开各端接线：拆开避雷器接线端连接线。
6.4避雷器绝缘测试：6.4.1使用2500V兆欧表摇测绝缘电阻。
图4.4.1 2500V兆欧表摇测绝缘电阻6.4.2测量导线使用铜质软导线，用铜质软导线于避雷器的两端与兆欧表的两个接线端相连接，摇动兆欧表摇把以每分钟120转转速，测试读取数据，测试线与被测物脱离后再停兆欧表。
图4.4.2 摇测避雷器绝缘电阻6.4.3 35KV以上避雷器绝缘电阻不低于2500兆欧，35KV及以下避雷器绝缘电阻不低于1000兆欧。
6.5接地电阻测试：见接地装置检修作业指导书6.6放电计数器试验：6.6.1指示清晰，便于观察。
6.6.2当标称电流流过计数器时，计数器两端的残压不大于3KV（峰值），干、湿耐压不低于4KV。
6.6.3放电计数器动作可靠。
6.7接线压接：避雷器接导体端与10KV线路相线连接，接地端与接地线相连接。
6.8螺栓涂油：接点螺栓涂黄油7. 安全风险预想及卡控措施7.1严格执行电力安规、管规等相关规章制度；7.2严格执行上道作业专人防护制度，防止发生车辆伤害；7.3严格执行电力两票及其补充规定，防止发生触电伤害；7.4作业中应做好工具材料保管工作，严禁抛掷工具材料；7.5作业完毕必须对人员、工具、材料清点；7.6在登杆作业时，应执行《电力高空作业人员指导书》。
变电站氧化锌避雷器试验作业指导书1.适用范围本作业指导书适用于变电站氧化锌避雷器交接验收试验。
2.引用文件电业安全工作规程DL/T 596-1996电力设备预防性试验规程GB 50150-91电气装置安装工程电气设备交接试验标准设备制造厂家技术要求该设备历年的试验数据3.试验前准备工作安排3.1准备工作安排3.2人员要求3.3仪器仪表和工具3.4危险点分析3.6试验分工4.试验程序4.1开工4.2试验项目和操作标准4.3竣工7896.作业指导书执行情况评估评估内容符合性优可操作性良不可操作性可操作性优修改项良遗漏项存在问题改进意见0人| 分享到：阅读(172)| 评论(0)| 引用 (0) |举报怎样识别三相变压器连接组别供电企业安全性评价内容包括三个方面，即生产设备、劳动安全和作业环境、安全管理。
历史上的今天相关文章避雷器电气试验标准化作业指导书2009-11-09 09:15:05互感器电气试验标准化作业指导书（试行2009-11-09 09:13:54教案五十四探究串、并联电路的电流规律2010-08-15 18:06:40全自动电容电流测试仪2010-01-13 15:34:33电气设备交接试验标准2009-11-10 10:31:58最近读者登录后，您可以在此留下足迹。
liuqi819qq414516lili0231评论点击登录|昵称：取消验证码：换一张上一页 1... -1-1-1-1-1-1-1... -1下一页页脚公司简介 - 联系方法 - 招聘信息 - 客户服务 - 相关法律 - 博客风格 - 手机博客- 订阅此博客网易公司版权所有©1997-2011×登录窗体顶端欢迎通过百度搜索来到ghz.12的博客！注册登录后，你也可以拥有自己的个人博客，还可以和博友更好的交流。
网易博客欢迎你的加入请输入登录信息用户名：密码：窗体底端220KV避雷器检修作业指导书作者：电力资料网文章来源：本站原创点击数： 449 更新时间：2008年08月29日我要评论(0)内容预览1 目的：规范作业，提高检修质量。
避雷器试验作业指导书及考评标准一、编制依据及适用范围1 适用范围1.1本标准适用于避雷器预防性试验和交接性试验工作。
1.2本标准规定了避雷器预防性试验和交接性试验工作的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求等。
2 编制依据2.1 《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）2.2 《西安铁路局电力设备检修管理细则》（西机函〔2005〕46 号）2.3 《西安铁路局机务供电电力专业管理规范》2.4 《电力设备预防性试验规程》（DL/T596-1996）考评标准：指导书使用范围不正确减5分；引用文件不正确每项减1分。
二、作业流程三、作业前准备3.1 现场勘察及修前鉴定3.1.1 作业班组对作业区段进行现场勘察，班组提报停电计划。
3.1.2 作业班组对作业区段进行修前鉴定，对需要处理的问题进行归纳整理，移交给工作票签发人。
考评标准：未对检修区段进行勘察减2分，未对设备进行修前调查鉴定，确定检修重点减5分。
3.2 由各单位调度或工区（检修车间）按照相关规定时间将具体停电时间电话或书面通知用户，并将通知人及用户接受通知人的姓名、通知时间记录。
以备查询。
考评标准：未通知用户减2分。
3.3 工作票（倒闸票）签发3.3.1 根据检修作业内容、范围、所需采取的安全措施、设置地线的位置等相关要求，提前一天签发电力停电作业工作票（倒闸票）。
工作票签发人指派的工作执行人（领导人）1人，作业人员数量必须满足许可、检修、监护等需要（7人以上，包括2名试验人员）。
3.3.2 工作票签发人签发完毕后面对面交工作执行(领导)人审核，审核无误后双方分别签字确认。
考评标准：工作票签发人指派的工作人员未满足要求减5分，工作票（倒闸）票签发完后未提前交工作执行（领导）人减2分，审核后双方未签字确认减2分。
3.4 召开预想会3.4.1 由工作执行（领导）人组织作业组全体人员召开班前预想会，进行技术交底和安全交底，并分配工作任务。
编号：SM/X07-001
更换10KV避雷器（跌落开关）
标准化作业指导书
编制单位：审批单位：
编写：生技部：
审核：安监部：
批准：总工（副总）：
作业负责人：
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
1 适用范围
本作业指导书用于 更换10KV 避雷器（跌落开关） 工作。
2 引用标准
国家电网安监[2005]83号 电力安全工作规程（变电站和发电厂电气部分） 国家电网安监[2005]83号 电力安全工作规程（电力线路部分） 国家电网安监[2005]145号 电力生产事故调查规程
国家电网总[2003]407号 安全生产工作规定
《国家电网公司电力建设安全工作规程》（架空电力线路部分）（试行） 2.6 DL/T572-1995《电力变压器运行规程》
3 标准化作业流程图
4、勘察单
5、工序、工艺卡（一）
更换10KV避雷器（跌落开关）标准化作业指导书
工序、工艺卡（二）
6、工器具、材料准备
工器具指导卡
确认人：
材料指导卡
7、执行情况评估表
指导书执行情况评估表。
避雷器交接试验作业指导书一.试验设备.仪器及有关专用工具二.试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮;有并联电阻者可检查其通、断.接触和老化等情况。
三、测量步骤BY2671数字式绝缘电阻测试仪（又名:电动摇表）电压量程：500V1000V2500V5000V四档-）使用方法1）将被测设备，用仪器配备专用测试线连接，参考下图牢固、可靠连接。
2）开启仪器〃电源开关〃，仪器显示当前环境温度，此时用〃电压选择按键〃选择所需的测试电压后对应指示灯点亮。
按〃启/停〃按键后对应指示灯点亮，仪器启动高压。
3）仪器进入测试状态中，屏幕显示被测试品绝缘电阻值（对应读取显示值单位），测试完成后按〃启/停〃按键对应指示灯熄灭，仪器关闭高压。
4）仪器进入测试状态中，内部计时器启动，第一个15S、60S、600S蜂鸣器长鸣,其间每间隔15S短鸣；测试中仪器自动记忆15S、60S、600S 时刻绝缘电阻值；在记忆60S、600S绝缘电阻值后显示吸收比、极化指数（约5秒）并记忆。
5）数据记忆后，按〃提取存储值按键〃后对应指示灯点亮，1CD显示对应记忆数据约5秒。
（仪器在不关闭电源或下一次测试启动前，仪器将记忆上一次的测试数据，反之上一次测量数据将被清除）6）连接AC220V充电电源接口后，〃充电〃指示灯闪动，充满后〃充电〃指示灯长亮。
（若长时间不使用仪器，请保证3-5个月充电一次）二）接线端子符号含义测量绝缘电阻时，线路〃1〃与被测物同大地绝缘的导电部分相接，接地〃E〃与被测物体外壳或接地部分相接，屏蔽〃G〃与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。
测量电气产品的元件之间绝缘电阻时，可将〃1〃和端接在任一组线头上进行。
如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。
≡)影响因素及注意事项1 .试品温度一般应在io℃~40。
C之间。
2 .绝缘电阻随着温度升高而降低，但目前还没有一个通用的固定换算公式。
金属氧化物避雷器电气试验标准化作业指导书一. 适用范围本作业指导书适应于避雷器交接、大修和预防性试验。
二. 引用的标准和规程GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》三. 试验仪器、仪表及材料本试验室主要做的试验项目：1、测量金属氧化物避雷器及基座绝缘电阻；2、测量金属氧化物避雷器的工频参考电压和持续电流；3、测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄露电流；4、检查放电计数器动作情况及监视电流表指示；5、工频放电电压试验。
注：无间隙氧化物避雷器的试验项目为1、2、3、4项,；2、3可选做一项；有间隙氧化物避雷器试验项目为1、5项。
1.交接及大修后试验所需仪器及设备材料：2.预防性试验所需仪器及设备材料：5 常用仪表1套10四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
应采用屏蔽线和绝缘屏蔽棒作连接。
将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。
开路时，兆欧表转速达额定转速其指针应指“∞”。
然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。
然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。
1.4.4驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。
1.4.5读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。
1.4.6 断开兆欧表后对被试品短接放电并接地。
1.4.7测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
1.5影响因素及注意事项1.5.1试品温度一般应在10～40℃之间。
1.5.2绝缘电阻随着温度升高而降低，但目前还没有一个通用的固定换算公式。
温度换算系数最好以实测决定。
例如正常状态下，当设备自运行中停下，在自行冷却过程中，可在不同温度下测量绝缘电阻值，从而求出其温度换算系数。
1.6测量结果的判断主要应与前一次或同一型式的测量数据进行比较；氧化锌避雷器35kV以上不小于2500 MΩ；35kV及以下不小于1000 MΩ；底座绝缘电阻不小于100 MΩ。
2.电导电流和直流1mA下的电压U1mA的测量2.1试验目的试验目的是检查避雷器并联是否受潮、劣化、断裂，以及同相各元件的α系数是否相配；对无串联间隙的金属氧化物避雷器则要求测量直流1mA下的电压及75%该电压下的泄漏电流。
2.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
2.3试验时使用的仪器直流高压发生器设备：1、中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。
联接时只需将电缆插头上的红点对准插座上的红点顺时针方向转动到位即可。
拆卸时只需逆时针转动电缆插头即可。
2、LCD显示屏：用于显示输出电压、电流、过压保护设定、计时和工作状态保护提示等。
3、电源输入插座：将随机配置的电源线与电源输入插座相联。
（交流220V±10%，插座内自绕几圈后与高压引线的屏蔽相联接，如图所示。
避雷器泄漏电流测试接线图2.4.2首先检查升压旋纽是否回零，然后合上开关，打开操作电源，逐步平稳升压，升压时严格监视泄漏电流，当要到1mA时，缓慢调节升压按钮，使泄漏电流达到1mA，此时马上读取电压，然后按下红色键降压至该电压的75%，再读取此时的泄漏电流。
2.4.3迅速调节升压按钮回零，断开高压通按钮，断开设备电源开关，拉开电源开关，对被试设备和高压发生器放电。
2.4.4测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
2.5影响因素及注意事项将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线。
保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上（即一点接地）。
严禁各接地线相互串联。
为此，应使用专用接地线。
2.6测量结果的判断氧化锌避雷器试验标准如下：U1mA值与初始值或出厂值相比较，变化应不大于±5%，0.75U1mA下的泄漏电流不大于50μA。
3.测量工频放电电压3.1试验目的测量工频放电电压，是有串联间隙金属氧化物避雷器的必做项目，其试验的目的，是检查间隙的放电电压是否符合要求。
3.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
3.3试验时使用的仪器电压表、电流表、调压器、试验变压器3.4测量步骤3.4.1工频放电试验接线与一般工频耐压试验接线相同，接线如图所示。
3.4.2试验电压的波形应为正弦波，为消除高次谐波的影响，必要时调压器的电源取线电压或在试验变压器低压侧加滤波回路。
对有串联间隙的金属氧化物避雷器，应在被试避雷器下端串接电流表，用来判别间隙是否放电动作。
3.4.3图中的保护电阻器R，是用来限制避雷器放电时的短路电流的。
保护电阻不宜取得太大，否则间隙中建立不起电弧，使、测得的工频放电电压偏高。
3.4.4有串联间隙的金属氧化物避雷器，由于阀片的电阻值较大，放电电流较小，过流跳闸继电器应调整得灵敏些。
调整保护电阻器，将放电电流控制在0.05~0.2A之间，放电后在0.2S内切断电源。
3.5影响因素及注意事项试验时，升压不能太快，以免电压表由于机械惯性作用读不准。
应读取避雷器击穿时电压下降前的最高电压值，作为避雷器的放电电压。
一般一只避雷器做3次试验，取平均值作为工频放电电压。
4.（带电监视）测量运行电压下的交流泄露电流4.1试验目的监测金属氧化物避雷器，判断是否出现故障，保障避雷器的安全运行。
4.2该项目适用范围110kV及以上避雷器交接试验。
4.3试验时使用的仪器HDYB-Z10A氧化锌避雷器泄漏电流测试仪显示器：显示菜单、提示信息和测量结果。
打印机：面板式微型打印机，自动打印测量数据。
复位键：仪器初始化，可从任何状态回到主菜单。
选择键：光标下移，循环选中各种测量方式和参数。
确认键：光标右移，进入下一菜单，长按进行测量。
充电电源：锂离子电池充电插孔。
（充电器上的指示灯指示电池状态，红灯表示正在充电，绿灯表示已经充满。
）电压信号：取自PT二次侧，57.74V。
电流信号：取自避雷器计数器两端。
4.4测量步骤4.4.1接线方式：按照测试仪器接线方法，正确连接试验接线，一人接，一人检查。
①仪器可靠接地。
②打开仪器电源开关，使仪器处于待机状态。
③连接电压信号线：电压信号取自高压PT二次侧100V/ 3 绕组，电压测试线的红色线夹接B相绕组的相线，黑色线夹接中性线。
（电压信号经过隔离处理，隔离器的输入阻抗约为120kΩ，测试线末端配有0.2A保险管，不会因发生意外影响电压互感器的正常运行。
）④连接电流信号线：首先将电流信号线的黑色线夹与被测氧化锌避雷器的接地线可靠连接，然后将电流信号线的黄、绿、红色线夹分别与A、B、C相避雷器放电计数器的上端连接。
（电流信号的输入阻抗为零以便将避雷器泄漏电流引入仪器内部。
）4.4.2操作步骤①仪器上电后进行清屏幕，2秒钟后显示仪器名和公司名，稍候，显示主菜单如图所示。
②此时按选择键，光标向下移动，按确认键，光标向右移动，设置完合适的选项后，长按确认键2秒钟，仪器进入测量状态。
③数秒后，显示测量结果，如图所示。
测试结果中各符号含义：（波形上为电压，下为电流）Vx：系统电压有效值P ：避雷器功耗V1、V3、V5、V7：基波和3、5、7次谐波电压有效值I X ：全电流有效值 IR：阻性电流峰值I 1R 、I3R、I5R、I7R：基波和3、5、7次谐波阻性电流峰值6.3其它操作①无PT操作：无需连接电压测试线，电流测试线接法同上，在主菜单的“方式”上选中无PT，“干扰”项选中无干扰，长按确认键2秒进行测试。
②采用单相测量并且需要抗干扰时，测量A相或C相必须接B相电流线。
③“相别”下的连续项，为不间断测量，主要用于不带电测量。
连续测量，只对A相测量，接线只接A相。
连续测量时，长按选择键停止，可进行打印操作。
④变换背景颜色：按复位键后，按住选择键，直到屏幕显示“背景颜色”此时按选择键，选中合适的颜色后，按确认键即可。
4.5影响因素及注意事项1、由于是在运行中测量避雷器的泄露电流，因此应注意保持足够安全距离，监护人应提高警惕。
2、开机前仪器应可靠接地。
3、先开机，再接信号线，此顺序不可逆转。
4、接电压信号测试线时，应格外小心，避免由于操作不当致使PT短路。
5、仪器存放时，应检查电源开关是否为关闭状态，忘记关闭电源，可能损坏电池。
4.6测量结果的判断测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，有明显变化时应加强监测，当阻性电流增加1倍时，应停电检查。
5、避雷器放电记录器的检查1、放电记录器的检查可以采用市电交流通过调压器调压冲击的方式进行检查，将放电计数器的两个电极分别接市电AC220V，瞬间通断电源，检查放电计数器的动作情况，检查合格后应将计数器指针回到零位。
计数器原理接线图（双阀片式结构）2、用100V或250V兆欧表给一只电容量为5~10µF的电容充电，然后用电容器通过放电计数器放电。
计数器原理接线图（整流式结构）。
