当前位置：文档之家 › 6_高炉炉渣适宜氧化镁含量分析_赫戈森

6_高炉炉渣适宜氧化镁含量分析_赫戈森

  • 格式：pdf
  • 大小：1011.32 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

MgO含量对高炉炉渣粘度的影响

MgO含量对高炉炉渣粘度的影响

保持高炉炉渣合适的流动性 ,适当控制炉渣的 粘度与高炉生产的顺行密切相关 。影响炉渣粘度的 因素很多 ,其中两个重要的因素是炉渣温度和成分 。 在高炉生产过程中 ,当炉温相对稳定时 ,炉渣粘度主 要受其成分的影响 。随着对生铁质量要求的进一步 提高 ,特别是随着低硅生铁冶炼技术的推广 ,在高炉 生产中 ,出现不断提高炉渣二元碱度和 Al2 O3 含量 的发展趋势 。但是 ,随着炉渣二元碱度的提高 ,渣中 高熔点的 2CaO ·SiO2 大量增加 ,使炉渣粘度大幅 度提高 , 炉 渣 的 流 动 性 变 差 。并 且 , 随 着 炉 渣 中 Al2 O3 含量的升高 ,渣中容易出现高熔点矿物尖晶 石 (其熔化温度可达 2 135 ℃) [2] ,这种矿物尖晶石 的结晶能力很强 ,在炉渣中极易结晶形成固体 ,造成 炉渣粘度大 ,流动性差 。 在低硅生铁冶炼技术的研究过程中 ,国内外冶 金研究者发现 ,适当提高炉渣中的 MgO 含量 ,不仅 可抑制硅的还原 ,还可改善炉渣的流动性 ,使炉渣具 有较好的冶金性能 。但是 ,目前有关 MgO 是如何改
式中 ,η———熔渣粘度 , ×01 1 Pa ·s ; K ———仪器常数 ( K = 81 549) ;τ———电机转动周期 ,τ= 31 7 s ;Ω——— 电机转速 (Ω= 60/τ) ,r/ min ;Δt ———时频数显仪显示 的时间差 ,s ;Φ———实验设备在熔渣中转动时吊丝的 扭角 , (°) ;Φ0 ———吊丝扭转初始角 (°) ,实验中为设 备在空气中转动时的扭角 ,为保证实验结果精确 ,每 个渣样测试前均重新测定该值 。 实验中 , K、Φ0 、τ均为固定值 。因此 ,通过测定 Δt 即可计算得到熔渣的粘度 。实验所用的吊丝长 度为 120 mm ,直径为 01 3 mm ,材质为铍铜 ,石墨测 头尺寸为 <18 mm ×230 mm ,用硅钼棒炉对炉渣进 行加热 。 11 2 渣样配制 实验配制了两组共 6 个渣样 ,第一组 (编号为 1 、 2 、3) 炉渣的二元碱度 R = 1 ,MgO 含量 (质量分数 , 下同) 分别为 9 %、11 %和 13 % ,Al2 O3 含量为 12 % ; 第二组 (编号为 4 、5 、6) 炉渣的二元碱度 R = 11 2 ,其 它条件与第一组相同 ,渣样成分组成见表 1 。 采用降温定点测定法测试渣样的粘度 。具体测 试过程为 :首先在硅钼棒炉内将渣样的温度升至指 定温度 ,恒温 30 min ,待熔渣的温度和成分均匀后 , 通过粘度计测定不同温度下熔渣的粘度 ,直至熔渣 粘度过大无法继续测定为止 。

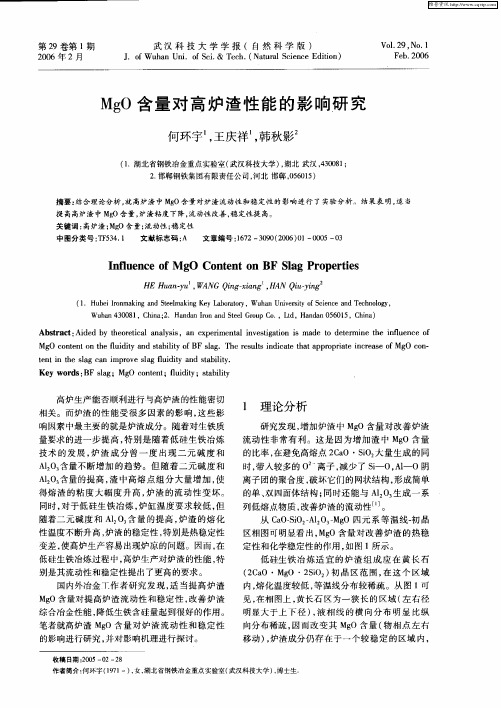

MgO含量对高炉渣性能的影响研究

MgO含量对高炉渣性能的影响研究
ｔｎｔｉ ｈ ｌ ｇ ｃ ｎ ｉ ｒ ｖ ｌ ｇ ｆｕ ｄ ｔ ｎ ｔ ｂｌｔ ． ｅ ｎ ｔｅ ｓａ ａ ｍｐ ｏ ｅ ｓａ ｉ ｉ ａ ｄ ｓａ ｉ ｙ ｌ ｙ ｉ
Ｋｅ ｒ ｓ ＢＦ ｓ ｇ ｙ ｗｏ ｄ ： ｌ ；Ｍｇ ｏ ｔ ｎ ；ｆ ｉ ｉ ；ｓａ ｉ ｔ ａ Ｏ ｃ ｎｅ ｔ ｌ ｄｔ ｕ ｙ ｔ ｂｌ ｙ ｉ
低硅 生铁 冶 炼 适 宜 的 炉 渣 组 成 应 在 黄 长 石
随着二元碱度和 Ａ Ｏ 含量 的提高 ， １ 炉渣 的熔化
性 温度 不断升 高 ， 渣 的稳定 性 ， 别 是热稳 定性 炉 特
变差 ， 使高炉生产容易出现炉凉的问题 。因而 ， 在 低硅生铁冶炼过程 中， 高炉生产对炉渣的性能 ， 特 别是其流动性和稳定性提出了更高的要求。
Ｖｏ ． ９． ． １ ２ Ｎｏ １ Ｆｅ ２ ０ ｂ． ０ ６
Ｍｇ Ｏ含 量 对 高 炉渣 性 能 的 影 响研 究
何 环宇 王庆祥 韩秋影 ， ，
（．湖北省钢铁冶金重点实验室 （ 汉科技大学） 湖北 武汉 ，３ ０ １ １ 武 ， ４０８ ；
２ 邯郸钢铁集 团有 限责任公 司 ， ． 河北 邯郸 ，５０ ５ ０６１ ） 摘 要： 结舍理论分析 ， 就高炉渣 中 Ｍ Ｏ含量对炉渣流动性 和稳定性 的影响进 行 了 实验 分析 果表 明， 当 ｇ ，结 适 提 高高炉渣 中 Ｍ Ｏ含量 ， ｇ 炉渣粘度 下降， 流动性 改善 ， 定性提 高。 稳
ＨＥ ｕ — ｕ。 Ｗ Ｎ ｉ —ｉ ｇ ，Ａ ｉ ｙ ｇ Ｈ ａｎ ｙ Ａ Ｇ Ｑｎ ｘ ｎ Ｈ Ｎ Ｑ ｕ ｉ ｇ ａ —ｎ
，
（ ．Ｈ ｂｉｒｎ ｋ ｇａｄＳ ｅ ｋｎ ｅ ａｏ ｔｒ， ｈｎＵ ｉｅｓｙｏ Ｓ ｉ ｃ ｎ ｅｈｏｏｙ １ ｕ ｅ Ｉ ｍａｉ ｎ ｔ ｌ ｉｇＫ ｙＬｂ ｒ ｏｙ Ｗｕ ａ ｎｖｒｉ ｆ ｃ ｎｅａ ｄＴ ｃｎ ｌ ， ｏ ｎ ｅ ｍａ ａ ｔ ｅ ｇ

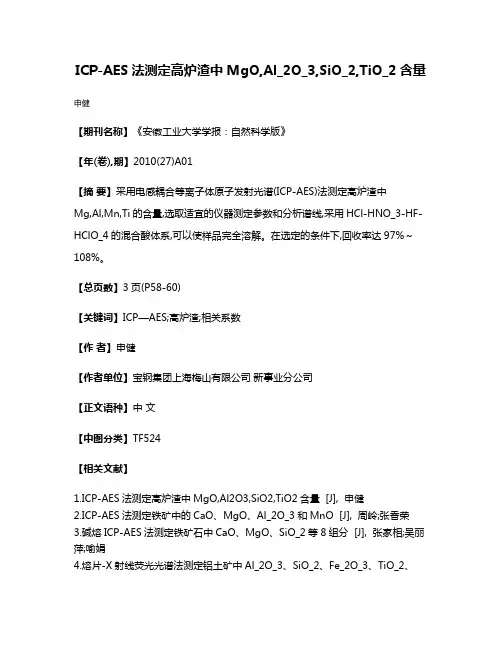

ICP-AES法测定高炉渣中MgO,Al_2O_3,SiO_2,TiO_2含量

ICP-AES法测定高炉渣中MgO,Al_2O_3,SiO_2,TiO_2含量

ICP-AES法测定高炉渣中MgO,Al_2O_3,SiO_2,TiO_2含量申健
【期刊名称】《安徽工业大学学报：自然科学版》
【年(卷),期】2010(27)A01
【摘要】采用电感耦合等离子体原子发射光谱(ICP-AES)法测定高炉渣中
Mg,Al,Mn,Ti的含量,选取适宜的仪器测定参数和分析谱线,采用HCl-HNO_3-HF-HClO_4的混合酸体系,可以使样品完全溶解。

在选定的条件下,回收率达97%～108%。

【总页数】3页(P58-60)
【关键词】ICP—AES;高炉渣;相关系数
【作者】申健
【作者单位】宝钢集团上海梅山有限公司新事业分公司
【正文语种】中文
【中图分类】TF524
【相关文献】
1.ICP-AES法测定高炉渣中MgO,Al2O3,SiO2,TiO2含量 [J], 申健
2.ICP-AES法测定铁矿中的CaO、MgO、Al_2O_3和MnO [J], 周岭;张香荣
3.碱熔ICP-AES法测定铁矿石中CaO、MgO、SiO_2等8组分 [J], 张家相;吴丽萍;喻娟
4.熔片-X射线荧光光谱法测定铝土矿中Al_2O_3、SiO_2、Fe_2O_3、TiO_2、
CaO含量 [J], 石友昌;谢坤琪;兰明国;杨晓光;赵刚;李克勇;张松
5.X射线荧光光谱法测定水泥生料中的CaO、SiO_2、Fe_2O_3、Al_2O_3、MgO、K_2O、P_2O_5含量 [J], 汤光中;杨发景
因版权原因，仅展示原文概要，查看原文内容请购买。

高炉炼铁 氧化铝和氧化镁含量对炉渣的影响

高炉炼铁 氧化铝和氧化镁含量对炉渣的影响

氧化铝应该三氧化二铝。

在高炉炼铁产生的炉渣中分2种氧化物，一类是碱性氧化物（比如说氧化钙和氧化镁），还有一类就是酸性氧化物（比如说二氧化硅和三氧化二铝），它们之间有个比值，称为炉渣碱度。

如果碱性氧化物含量高，那么炉渣的流动性不好，凝固后的固态炉渣呈石头装，一般称为石头渣或者短渣，这样的炉渣脱硫效果好，但是流动性差，不易排出炉外，从而影响高炉顺行。

相反，如果酸性氧化物含量高，炉渣的流动性好，凝固后的固态炉渣呈现玻璃状，一般称为玻璃渣或者长渣，这样的炉渣脱硫效果很差，但是流动性好。

所以高炉操作者要调整炉渣的成分，也就是炉渣的碱度，既保持优良的流动性，也能有很好的脱硫效果，使生铁达到一类要求。

不知道这么回答，楼主是否满意，如果有不明白的，我可以更加详细的解释。

楼下的可能是新工长，我想说的是，一个炉子要吃锰矿了，那么这个炉子已经进入了失常状态，或者更为严重的长期失常，炉缸已经不够活跃，或者堆积严重。

用锰矿就是使炉渣里锰的氧化物含量增高，使炉渣在温度相对较低的情况下有很好的流动性，排出炉外，以利炉况的恢复。

还有就是刚刚开炉生产的高炉，也要提高渣铁的流动性，道理和上述基本一致。

还有楼主提出的补充问题，这个可以用3元和4元碱度计算出来，这些数据在各个炉子有不同，要根据原燃料的条件进行调整，计算后的碱度也绝对不是一层不变的，要根据原料的变化随时改变。

比如烧结的全铁含量高，就适当的提高碱度，反之则降低碱度，焦炭含S 高要提高碱度，反之降低碱度。

要说具体数值，在我们高炉，2元碱度（CaO含量除以SiO 的含量）的范围在1.03~1.09，3元碱度（CaO含量+MgO含量除以SiO的含量）在1.25~1.30左右呵呵，几位朋友应该都是同行，在这里探讨下，我觉得对大家都很有帮助。

不过我听楼主说的好像是烧结方面的工艺了啊，不像是高炉操作方面的，你可以再解释下你所要问的吗？楼下希望麦田稻草人你好，你是哪个钢铁企业的？我可以介绍下我自己，我是本溪钢铁集团炼铁厂的技术人员，我所在的高炉为2600立降低焦比是所有高炉的攻关目标。

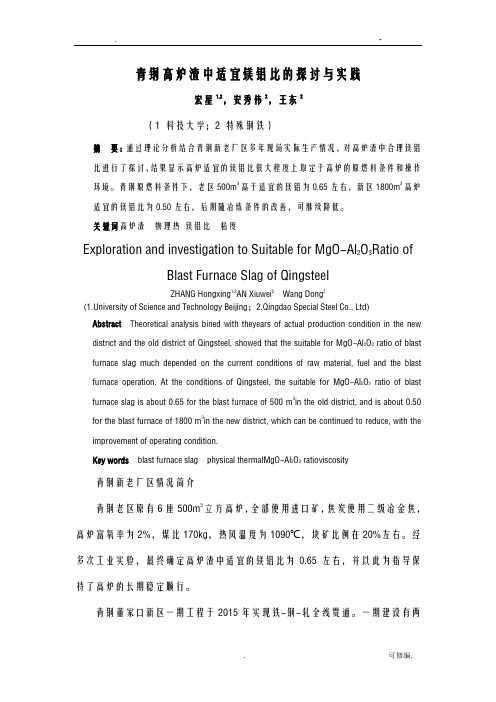

青钢高炉渣中适宜镁铝比的探讨及实践

青钢高炉渣中适宜镁铝比的探讨及实践

青钢高炉渣中适宜镁铝比的探讨与实践宏星1,2，安秀伟2，王东2（1 科技大学；2 特殊钢铁）摘要：通过理论分析结合青钢新老厂区多年现场实际生产情况，对高炉渣中合理镁铝比进行了探讨，结果显示高炉适宜的镁铝比很大程度上取定于高炉的原燃料条件和操作环境。

青钢原燃料条件下，老区500m3高于适宜的镁铝为0.65左右，新区1800m3高炉适宜的镁铝比为0.50左右，后期随冶炼条件的改善，可继续降低。

关键词高炉渣物理热镁铝比粘度Exploration and investigation to Suitable for MgO-Al2O3Ratio ofBlast Furnace Slag of QingsteelZHANG Hongxing1,2AN Xiuwei2Wang Dong2(1.University of Science and Technology Beijing；2.Qingdao Special Steel Co., Ltd)Abstract Theoretical analysis bined with theyears of actual production condition in the new district and the old district of Qingsteel, showed that the suitable for MgO-Al2O3 ratio of blast furnace slag much depended on the current conditions of raw material, fuel and the blast furnace operation. At the conditions of Qingsteel, the suitable for MgO-Al2O3ratio of blast furnace slag is about 0.65 for the blast furnace of 500 m3in the old district, and is about 0.50 for the blast furnace of 1800 m3in the new district, which can be continued to reduce, with the improvement of operating condition.Key words blast furnace slag physical thermalMgO-Al2O3 ratioviscosity青钢新老厂区情况简介青钢老区原有6座500m3立方高炉，全部使用进口矿，焦炭使用二级冶金焦，高炉富氧率为2%，煤比170kg，热风温度为1090℃，块矿比例在20%左右。

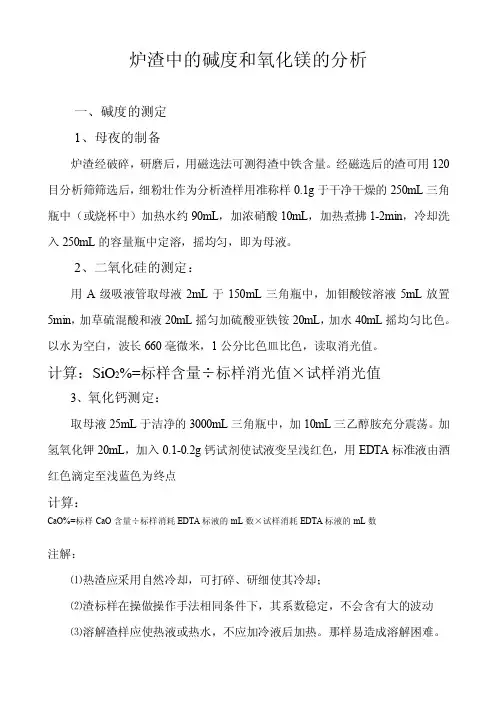

炉渣中的碱度和氧化镁的分析

炉渣中的碱度和氧化镁的分析

炉渣中的碱度和氧化镁的分析一、碱度的测定1、母夜的制备炉渣经破碎，研磨后，用磁选法可测得渣中铁含量。

经磁选后的渣可用120目分析筛筛选后，细粉壮作为分析渣样用准称样0.1g于干净干燥的250mL三角瓶中（或烧杯中）加热水约90mL，加浓硝酸10mL，加热煮拂1-2min，冷却洗入250mL的容量瓶中定溶，摇均匀，即为母液。

2、二氧化硅的测定：用A级吸液管取母液2mL于150mL三角瓶中，加钼酸铵溶液5mL放置5min，加草硫混酸和液20mL摇匀加硫酸亚铁铵20mL，加水40mL摇均匀比色。

以水为空白，波长660毫微米，1公分比色皿比色，读取消光值。

计算：SiO2%=标样含量÷标样消光值×试样消光值3、氧化钙测定：取母液25mL于洁净的3000mL三角瓶中，加10mL三乙醇胺充分震荡。

加氢氧化钾20mL，加入0.1-0.2g钙试剂使试液变呈浅红色，用EDTA标准液由酒红色滴定至浅蓝色为终点计算：CaO%=标样CaO含量÷标样消耗EDTA标液的mL数×试样消耗EDTA标液的mL数注解：⑴热渣应采用自然冷却，可打碎、研细使其冷却；⑵渣标样在操做操作手法相同条件下，其系数稳定，不会含有大的波动⑶溶解渣样应使热液或热水，不应加冷液后加热。

那样易造成溶解困难。

⑷在氧化钙分析终点观察时应是纯兰色⑸在操作滴定分析时，应采用慢速匀称滴定。

切不可用浅滴定，尤以在接近终点时，应以1滴1滴加入震荡10S直到终点⑹R（碱度）〈1为酸性炉渣，R〉1为碱性炉渣⑺此分析法中的氧化钙测定也适用于石灰石，石灰石中氧化钙用其溶样的方法同上述炉渣溶样，所用酸是盐酸4、碱度（R）的计算：碱度=氧化钙÷二氧化硅R=Cao%÷SiO2%二、氧化镁的测定1、记取先前CaO的滴定消耗EDTA的毫升数，记为V1。

2、取母液25ml于洁净的300ml三角瓶中，加10ml三乙醇胺充分震荡。

加酒石酸钾钠10ml（在不用胺水过滤的情况下为排除干扰所使用），加缓冲液10ml，加镁指示剂4D，加EDTA滴定至浅蓝色为终点，读取消耗毫升数，记为V2。

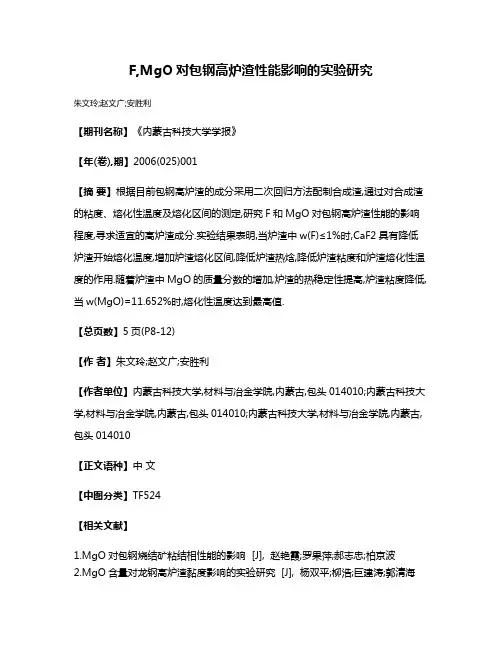

F,MgO对包钢高炉渣性能影响的实验研究

F,MgO对包钢高炉渣性能影响的实验研究
朱文玲;赵文广;安胜利
【期刊名称】《内蒙古科技大学学报》
【年(卷),期】2006(025)001
【摘要】根据目前包钢高炉渣的成分采用二次回归方法配制合成渣,通过对合成渣的粘度、熔化性温度及熔化区间的测定,研究F和MgO对包钢高炉渣性能的影响程度,寻求适宜的高炉渣成分.实验结果表明,当炉渣中w(F)≤1%时,CaF2具有降低炉渣开始熔化温度,增加炉渣熔化区间,降低炉渣热焓,降低炉渣粘度和炉渣熔化性温度的作用.随着炉渣中MgO的质量分数的增加,炉渣的热稳定性提高,炉渣粘度降低,当w(MgO)=11.652%时,熔化性温度达到最高值.
【总页数】5页(P8-12)
【作者】朱文玲;赵文广;安胜利
【作者单位】内蒙古科技大学,材料与冶金学院,内蒙古,包头014010;内蒙古科技大学,材料与冶金学院,内蒙古,包头014010;内蒙古科技大学,材料与冶金学院,内蒙古,包头014010
【正文语种】中文
【中图分类】TF524
【相关文献】
1.MgO对包钢烧结矿粘结相性能的影响 [J], 赵艳霞;罗果萍;郝志忠;柏京波
2.MgO含量对龙钢高炉渣黏度影响的实验研究 [J], 杨双平;柳浩;巨建涛;郭清海
3.MgO含量对高炉渣性能的影响研究 [J], 何环宇;王庆祥;韩秋影
4.MgO含量对高炉渣粘度影响的实验研究 [J], 何环宇;王庆祥;曾小宁
5.MgO含量对重钢高炉渣冶金性能的影响研究 [J], 李仁生;赵仕清;张晓林;宋明明;因版权原因，仅展示原文概要，查看原文内容请购买。

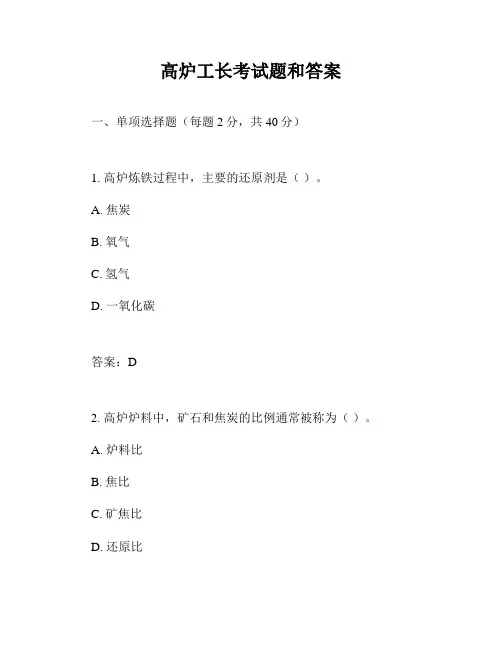

高炉工长考试题和答案

高炉工长考试题和答案一、单项选择题（每题2分，共40分）1. 高炉炼铁过程中，主要的还原剂是（）。

A. 焦炭B. 氧气C. 氢气D. 一氧化碳答案：D2. 高炉炉料中，矿石和焦炭的比例通常被称为（）。

A. 炉料比B. 焦比C. 矿焦比D. 还原比答案：C3. 高炉炼铁过程中，炉渣的主要作用是（）。

A. 提供热量B. 还原铁矿石C. 保护炉衬D. 去除杂质答案：D4. 高炉炉顶煤气的主要成分是（）。

A. 氮气B. 氧气C. 一氧化碳D. 二氧化碳答案：C5. 高炉炼铁过程中，炉渣的碱度通常用（）表示。

A. CaO/SiO2B. SiO2/CaOC. MgO/SiO2D. SiO2/MgO答案：A6. 高炉炉料中，焦炭的主要作用是（）。

A. 提供还原剂B. 提供热量C. 作为炉料的骨架D. 去除杂质答案：C7. 高炉炼铁过程中，炉温的控制主要通过调整（）来实现。

A. 风量B. 料柱高度C. 焦炭量D. 矿石量答案：C8. 高炉炉料中，矿石的还原性主要取决于（）。

A. 矿石的粒度B. 矿石的品位C. 矿石的还原度D. 矿石的还原剂答案：B9. 高炉炼铁过程中，炉渣的流动性主要取决于（）。

A. 炉渣的碱度B. 炉渣的温度C. 炉渣的粘度答案：B10. 高炉炉料中，焦炭的粒度对高炉炼铁的影响主要体现在（）。

A. 焦炭的燃烧速度B. 焦炭的还原能力C. 焦炭的透气性D. 焦炭的强度答案：C11. 高炉炼铁过程中，炉渣的粘度对高炉炼铁的影响主要体现在（）。

A. 炉渣的流动性B. 炉渣的氧化度C. 炉渣的还原性答案：A12. 高炉炉料中，矿石的还原度对高炉炼铁的影响主要体现在（）。

A. 矿石的品位B. 矿石的还原速度C. 矿石的粒度D. 矿石的强度答案：B13. 高炉炼铁过程中，炉顶煤气的回收利用主要体现在（）。

A. 提供热量B. 提供还原剂C. 提供燃料D. 提供氧气答案：C14. 高炉炉料中，焦炭的强度对高炉炼铁的影响主要体现在（）。

炼铁炉渣的成分与利用价值评估


探索炉渣在农业领域的应用，如改良土壤、生产肥料等
加强政策引导和技术支持
感谢观看
汇报人：
主要成分：铁、硅、铝、钙、镁等
炼铁炉渣的利用价值评估
3
直接利用价值
炼铁炉渣可以作为建筑材料，如混凝土骨料、道路基层等
炼铁炉渣可以用于生产水泥，作为水泥原料
炼铁炉渣可以用于生产砖瓦，作为砖瓦原料
炼铁炉渣可以用于生产陶瓷，作为陶瓷原料
潜在利用价值
炼铁炉渣可以作为建筑材料，如混凝土骨料、道路基层等
炼铁炉渣可以用于生产水泥，作为水泥原料
6
提高资源化利用率
降低环境污染
加强炉渣资源化利用，实现循环经济
研发环保型炉渣处理技术，降低环境污染
提高炉渣回收利用率，减少废弃物排放
改进生产工艺，减少炉渣产生量
开发新的利用途径
研究炉渣的化学成分和物理性质，以确定其潜在的利用价值
探索炉渣在环保领域的应用，如土壤改良、废水处理等
研究炉渣在建筑材料领域的应用，如生产水泥、混凝土等
制备建筑材料
炉渣作为原料，加入水泥、砂石等材料，制成混凝土
炉渣作为骨料，加入水泥、砂石等材料，制成混凝土
炉渣作为轻质骨料，加入水泥、砂石等材料，制成轻质混凝土
炉渣作为原料，加入其他工业废渣，制成复合建筑材料
生产微晶玻璃
原料：炼铁炉渣、石英砂、纯碱等
应用领域：建筑、电子、化工等行业
特点：耐高温、耐磨、耐腐蚀
环境影响评估
炼铁炉渣对环境的影响：包括空气污染、水污染、土壤污染等
炼铁炉渣的回收利用：减少环境污染，提高资源利用率
炼铁炉渣的处理技术：包括物理处理、化学处理、生物处理等
炼铁炉渣的利用价值：包括建材、冶金、化工等领域的应用

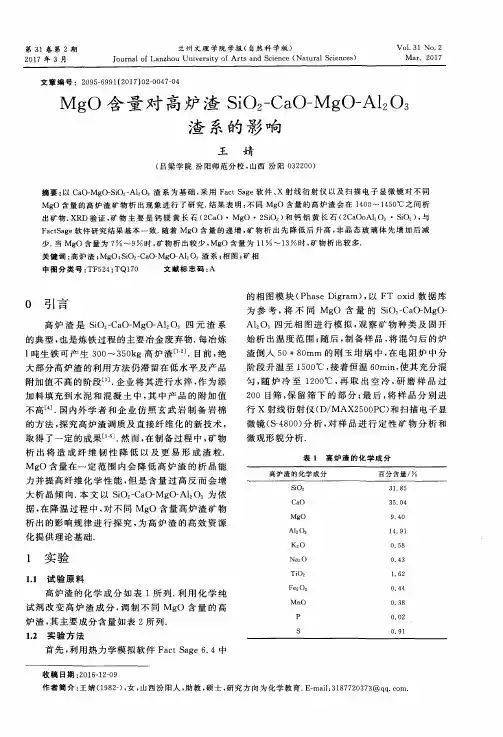

MgO含量对高炉渣SiO2-CaO-MgO-Al2O3渣系的影响

化 提供 理论 基础 ．
１ 实 验
１ ． １ 试 验 原 料
高 炉渣 的化 学 成 分如 表 １所 列． 利 用 化 学 纯
试 剂 改变 高 炉渣 成 分 ， 调 制 不 同 Ｍｇ Ｏ 含 量 的 高
炉渣 ， 其 主要 成分 含量 如表 ２所 列．
１ ． ２ 实 验 方 法
首先 ， 利 用 热力 学模拟 软件 Ｆ ａ ｃ ｔ Ｓ ａ ｇ ｅ ６ ． ４中
的典 型 ， 也是炼 铁 过程 的主要 冶金 废弃 物． 每 冶炼 １ 吨生 铁 可 产生 ３ ０ ０ ～３ ５ ０ ｋ ｇ高炉 渣 ［ １ ］ ． 目前 ， 绝 大部 分 高炉渣 的利 用方 法仍 滞 留在 低水 平及 产 品 附加值 不 高 的阶段嘲 ． 企业 将其 进行 水淬 ， 作 为添 加料 填充 到水 泥 和 混凝 土 中 ， 其 中产 品 的 附 加值
力 并提 高纤 维化 学 性 能 ， 但 是 含 量过 高 反 而 会 增 大 析 晶倾 向． 本文 以 Ｓ ｉ Ｏ 一 Ｃ ａ Ｏ— Ｍｇ Ｏ — ＡＩ Ｏ。为 依
据， 在 降温 过 程 中 ， 对 不 同 Ｍｇ Ｏ 含量 高 炉渣 矿 物 析 出 的影响规 律 进 行 探究 ， 为 （ 自然 科 学 版 ） 表 ２ 调 制 高 炉 渣 的 主 要 化 学 参 数
序 号 Ｍｇ Ｏ 二 元 碱度 Ｓ ｉ Ｏ２ Ｃ ａ Ｏ
第 ３ １ 卷
Ｆ ａ ｃ ｔ Ｓ ａ ｇ ｅ 软件研究结果基本一致 ． 随 着 Ｍｇ Ｏ含量 的递增 ， 矿 物 析 出先 降 低 后 升 高 ， 非 晶态 玻 璃 体 先 增 加 后 减
少． 当 Ｍｇ Ｏ含量为 ７ ％～９ ％时 ， 矿物析出较少 ， Ｍｇ Ｏ含量为 １ ｌ ～１ ３ 时， 矿 物析 出较 多． 关键词 ： 高炉 渣 ； Ｍｇ Ｏ； Ｓ ｉ Ｏ ２ 一 Ｃ ａ Ｏ — Ｍｇ Ｏ — Ａ １ ２ Ｏ ３ 渣系 ； 相图 ； 矿 相
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 6#高炉炉渣 MgO 含量统计分析
6#高炉 1 － 5 月炉渣 MgO 含量统计的直方图如 图 1 所示。
图 1 高炉炉渣镁含量直方图
26
甘肃冶金
第 35 卷
从图 1 看，6#高炉炉渣 MgO 含量总体控制水平 是低于 8． 9% ，而且大多在 8． 5% 左右。
6#高炉 1 － 5 月炉渣 MgO 含量统计图如图 2 所 示。
7 结语
通过对 2013 年 1 － 5 月 6 #高炉炉渣中的 MgO 含量的分析得出：
⑴6#高炉炉渣中的 MgO 主要来自自产精矿，只 要稳定了烧结矿中自产精矿的配比量就稳定了炉渣 中的 MgO 含量。
⑵从炉渣 MgO、Al2 O3 含量对炉渣脱硫能力的影 响分析结果得出，炉渣的 MgO / Al2 O3 比在 0． 75 左 右时脱硫效果明显。要实现该镁铝比，一方面炉渣 中适宜的镁含量在 8． 5% 左右，另一方面生产上要 稳定烧结配加黑鹰山、进口精矿配矿比例，稳定炼铁 配加进口球比例。
从图 5 看，焦比从 1 月至 4 月初是基本稳定的 （ 休减风及 4 月中旬后除外） ，那么入高炉的总含 S 量基本上也是稳定的。这样，影响铁水 S 含量的主 要因素就包括炉渣 CaO / SiO2 、炉渣 MnO 含量、炉渣 MgO 含量、炉渣 Al2 O3 含量等。
从统计结果看，由于炉渣的碱度基本稳定（ 1． 06 左右） ，所以对生铁硫含量影响较小。炉渣 MnO 含量主要由铁料带入，总体含量水平较低，所以对生 铁 S 含量的影响也较小。那么炉渣中的 MgO、Al2 O3 对铁水的 S 含量影响如图 6、图 7 所示。
另外，影响铁水中硫含量的因素还有焦碳中的 硫含量大小、块矿带入的硫量大小、烧结矿碱度等， 但目 前 这 些 因 素 影 响 幅 度 都 较 小。这 里 就 不 再 说述。
5 炉渣中的 MgO、Al2 O3 含量对炉渣 黏度及熔点的影响
6#高炉炉渣 MgO、Al2 O3 含量对炉渣黏度及熔点 究竟有多大影响，虽然从没有做过试验，但从 2006 年委托河北理工大学对 1 #高炉炉渣的冶金性能进 行研究的结果得出： 综合考虑炉渣流动性能和脱硫 能力，以 及 1 # 高 炉 较 高 的 硫 负 荷 和 碱 负 荷，炉 渣 MgO 含量应控制在 9． 0% 左右较为适宜，铝含量控 制得越低越好。这个结果与我们前面统计分析的结 果基本相当。目前 6#高炉所使用的铁料与当初 1# 高炉所使 用 的 铁 料 也 大 体 相 当，且 炉 渣 成 分 接 近。 所以河北理工大学研究的结果也基本适宜 6#高炉。
第 35 卷第 6 期 2013 年 12 月
甘肃冶金 GANSU METALLUＲGY
文章编号： 1672-4461（ 2013） 06-0025-04
6#高炉炉渣适宜氧化镁含量分析
Vol． 35 No． 6 Dec． ，2013
赫戈森
（ 酒钢集团公司选烧厂，甘肃 嘉峪关 735100）
摘 要： 通过对 6#高炉炉渣镁含量的统计分析得出，炉渣中的氧化镁主要来自烧结矿中的自产精矿，稳定自产精矿
6 其它
从上面的分析看到，无论原燃料质量好坏，只要 配料结构相对稳定，高炉炉况就基本稳定。但事实 上，我们做不到，原因有很多，这里不再详述。通过 我们去年、今年对高炉生产指标波动影响因素的分 析发现，铁前（ 包括烧结、焦化） 配料结构变化对高 炉指标波动的影响最大，因此，高炉及时掌握原燃料 配料结构的变化，提前预知烧结矿、焦碳的质量波动 情况来调整炉况更适宜我们目前的原燃条件。这样 可以减少对滞后的化检验指标的依赖性，而且对于 原燃料配料结构变化不大的情况下，还可以适当减 少化检验数量，从而减少化检验成本。
1 引言ห้องสมุดไป่ตู้
适宜的高炉炉渣碱度及 MgO 含量有利于改善 高炉炉渣流动性，有利于脱硫。酒钢本部高炉所用 铁料碱金属含量高，为了排碱，将炉渣碱度从 1． 1 左 右降低至 1． 06 左右，为了防止炉渣碱度降低后造成 炉渣流动性及脱硫效果变差，需要适当提高炉渣中
MgO 含量。本文通过对 6#高炉炉渣 MgO 含量与铁 水中 S 含量关系的统计分析，寻找本部高炉适宜的 炉渣 MgO 含量。
图 2 6#高炉镁含量统计图
从图 2 看，除 3 月底至 4 月初（ 红线标注） 这段 时间里 MgO 含量有一个大的波动外，其余时间里虽 然 MgO 含量有高有低，但 MgO 含量波动幅度相对 较稳定。
3 炉渣 MgO 含量波动原因调查
经调查，3 月底至 4 月初炉渣中 MgO 含量大幅
波动的原因是选矿大修，烧结主料自产精矿供量不 足，烧结配入了 MgO 含量偏低的周边及进口精矿所 致。如图 3 及表 1 所示。
⑶从稳定高炉炉渣成分及稳定炉况的角度讲， 炼铁应及时掌握铁前（ 烧结、焦化） 的配料结构变化 来调整高炉操作制度，不要过度依赖于滞后的化检 验结果。
收稿日期： 2013-08-26 作者简介： 赫戈森（ 1973-） ，男，1994 年西安建筑科技大学毕业，助理 工程师。
第6 期
赫戈森: 6#高炉炉渣适宜氧化镁含量分析
27
由图 4 可见，使用 1#-3#烧结机烧结矿的 5#、6# 高炉炉渣中 MgO 含量波动趋势一致。这个结果说 明了炉渣中的 MgO 主要由自产精矿带入。自产精 矿在烧结的配入量大小决定了高炉炉渣 MgO 含量 的高低。
此外，炉渣中 MgO 含量还与高炉渣比有关，与 烧结配用高返量有关，与选矿所用原矿种类及用量 有关。但目前这些因素对炉渣中 MgO 含量波动幅
配用量就稳定了炉渣中的镁含量。目前的原燃料条件下，渣中适宜的的镁铝比为 0． 75 左右，与此相对应的镁含量
在 8． 5% 左右。
关键词： 炉渣； 氧化镁； 镁铝比； 自产精矿
中图分类号： TF542 + ． 2
文献标识码： A
Analysis of Suitable Magnesium Oxide Content in Slag of 6# Blast Furnace
HE Ge-sen
（ Beneficiating-sintering Plant，Jiugang Iron and Steel（ Group） Co． Ltd． ，Jiayuguan 735100，China）
Abstract： It is derived from the statistics of 6# blast furnace slag magnesium content analysis，that magnesium oxide mostly originated in domestic concentrate in the sinter production． Stable content on the magnesium in the slag can be achieved by stablizing concentrate in production． Under current fuel conditions，suitable magnesium ratio in slag is around 0． 75，with correspondent content ratio of magnesium to aluminum of around 8． 5% ． Key Words： slag； magnesium oxide； magnesium than home-made concentrate
图 3 烧结矿所用含铁物料的配料量统计
表 1 烧结所用铁料的镁含量统计
精矿名称 MgO
自产精矿 3． 2
黑鹰山精矿 0． 8
哈精 0． 85
为了进一步证实该结论是否正确，我们选择了 使用 1#-3#烧结机烧结矿的 5 #高炉 MgO 含量来验 证。如图 4 所示。
图 4 5#、6#高炉炉渣镁含量统计
度的影响幅度都不及自产精矿用量。因此，控制自 产精矿配用比例是稳定高炉炉渣中 MgO 含量的关 键。
4 MgO 含量对高炉生产指标的影响
从统计结果看，渣中 MgO 含量对高炉指标影响 最大的是铁水中的 S 含量。一般高炉中 S 含量的 70% ～ 80% 由焦碳带入，如图 5 所示。
图 5 6#高炉焦比统计
图 6 6#高炉镁铝比及铁水硫含量统计 图 7 6#高炉炉渣氧化铝含量、氧化镁含量统计
28
甘肃冶金
第 35 卷
从图 6、图 7 两个图上我们可以明显发现，⑴ MgO / Al2 O3 与 铁 水 中 S 含 量 有 明 显 的 负 相 关 性， MgO / Al2 O3 比在 0． 75 左右时有明显的脱硫效果（ 4 月中旬后除外） 。目前我们 6#高炉炉渣中的 MgO / Al2 O3 比波动较大，且 MgO / Al2 O3 比略有不足。⑵ 镁含量总体上较铝含量更稳定，因此，要稳定 MgO / Al2 O3 比只需要稳定炉渣中的 Al2 O3 含量即可。经统 计发现炉渣中 Al2 O3 大幅波动大多是由烧结配加黑 鹰山精矿、进口精矿的同时，炼铁加大进口球团配加 所致。在生产操作中，只要烧结稳定控制黑鹰山精 矿、进口粉矿配比，以及炼铁稳定进口哈球团配比就 可以稳定炉渣中 Al2 O3 含量。此外，炉渣中的 Al2 O3 含量虽然有波动，但波动范围大多在 10． 5% ～ 12% 之间，这个波动范围总体上不会对炉渣稳定性能造 成大的负面影响。
