特点:重量轻,体积小;高强度铝合金材料,阳极氧化处理;具有抗油污耐腐蚀功能;可吸收振动,补偿径向,角度偏差和零回转间隙; 适用于马达,编码器,丝杆传动,机床平台;微电机等精密产业机械;订货示例: GH1-C19-□□□□GH1表示系列号.C19表示外径为19mm.夹紧式固定方式□□□□表示两边孔径注:系列号后面不带C为顶紧固定方式特点:重量轻,体积小;高强度铝合金材料或不锈钢材料,阳极氧化处理;具有抗油污耐腐蚀功能;可吸收振动,补偿径向,角度偏差和零回转间隙;适用于马达,编码器,丝杆传动,机床平台;主轴传动,升降平台等产业机械;订货示例:GH2-C19-□□□□GH2表示系列号.C19表示外径为19mm.夹紧式固定方式□□□□表示两边孔径注:系列号后面不带C为顶紧固定方式凡一商城专业销售GH3系列十字滑块型联轴器，具体介绍如下：特点:便于检查,维护方便;主体为高强度铝合金材料,中间尼龙胶材料;阳极氧化处理;,具有抗油污耐腐蚀功能;无间隙,可吸收大的径向,角度及轴向偏差;适用于步进伺服系统,丝杆传动;半异体设备,运输机等产业机械;订货示例: GH3-C19-□□□□GH3表示系列号.C20表示外径为20mm.夹紧式固定方式□□□□表示两边孔径注: 系列号后面带Z为胀紧套定方式系列号后面不带C为顶紧固定方式外型尺寸: (单位为MM)凡一商城专业销售GH4系列梅花型联轴器，具体介绍如下：特点:重量轻,体积小主体为高强度铝合金材料,中间聚胺脂弹性胶;阳极氧化处理;,具有抗油污耐腐蚀功能;可吸收振动,补偿径向,角度偏差和零回转间隙;适用于步进伺服系统,机床平台;微电机等精密产业机械;订货示例:GH4-C30-□□□□GH4表示系列号.C30表示外径为30mm.夹紧式固定方式□□□□表示两边孔径注: 系列号后面带Z为胀紧套定方式系列号后面不带C为顶紧固定方式■外型尺寸: (单位为MM)凡一商城专业销售GH5系列微型波纹管联轴器，具体介绍如下：特点:重量轻,体积小,无间隙,连接紧凑可靠;主体为不锈钢波纹管弹性体;具有抗油污耐腐蚀功能;可吸收振动,补偿径向,角度偏差和零回转间隙;适用于编码器,丝杆传动;测量,控制,资讯等系统等产业机械;订货示例:GH5-C16-□□□□GH5表示系列号.C16表示外径为16mm.夹紧式固定方式□□□□表示两边孔径注: 系列号后面带Z为胀紧套定方式系列号后面不带C为顶紧固定方式■外形尺寸(单位为MM)凡一商城专业销售GH6系列高扭矩波纹管联轴器，具体介绍如下：特点:重量轻,体积小,无间隙,连接紧凑可靠;主体为不锈钢波纹管弹性体;具有抗油污耐腐蚀功能;可吸收振动,补偿径向,角度偏差和零回转间隙;在偏差存在的时候可保持等速工作适用于数控机床,自动化系统;伺服系统等系统等产业机械；订货示例:GH6-C44-□□□□GH6表示系列号.C44表示外径为44mm.夹紧式固定方式□□□□表示两边孔径注: 系列号后面带Z为胀紧套定方式系列号后面不带C为顶紧固定方式■外形尺寸(单位为MM)凡一商城专业销售GH7系列膜片型联轴器，具体介绍如下：特点:结构简单,方便维护;可吸收振动;主体为高强度铝合金材料,阳极氧化处理;补偿径向,角度偏差和零回转间隙;具有抗油污耐腐蚀功能;适用于步进伺服系统,丝杆传动;机床平台,机械人等产业机械；订货示例: GH7-C26-□□□□GH7表示系列号.C26表示外径为26mm.夹紧式固定方式□□□□表示两边孔径注: 系列号后面带Z为胀紧套定方式系列号后面不带C为顶紧固定方式■外形尺寸(单位为MM)凡一商城专业销售GH8系列法兰式膜片型联轴器，具体介绍如下：特点:结构简单,方便维护;可吸收振动;主体为高强度铝合金材料,阳极氧化处理;补偿径向,角度偏差和零回转间隙;具有抗油污耐腐蚀功能;适用于步进伺服系统,丝杆传动;机床平台,机械人等产业机械；订货示例:GH8-C34-□□□□GH8表示系列号.C34表示外径为34mm.夹紧式固定方式□□□□表示两边孔径注: 系列号后面带Z为胀紧套定方式系列号后面不带C为顶紧固定方式■外形尺寸(单位为MM)凡一商城专业销售GH9系列钢材质膜片型联轴器，具体介绍如下：特点:结构简单,方便维护;可吸收振动;主体采用钢材料,采用发黑氧化处理;补偿径向,角度偏差和零回转间隙;具有抗油污耐腐蚀功能;适用于步进伺服系统,丝杆传动;造纸机械,数控机,激光机等产业机械订货示例:GH8-C34-□□□□GH8表示系列号.C34表示外径为34mm.夹紧式固定方式□□□□表示两边孔径注: 系列号后面带Z为胀紧套定方式系列号后面不带C为顶紧固定方式■外形尺寸(单位为MM)。
联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类・刚性联轴器（无补偿能力）・挠性联轴器（有补偿能力）：o 无弹性元件o 有弹性元件1. 无弾性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种：这是普通凸缘联轴器，采用咬制孔用螺拴联接，并靠较制孔（对应咬制孔螺栓）螺拴来对中，依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器（1）这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合而上摩擦力传递扭矩。
凸缘联轴器⑵这也是采用较制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边，这种结构主要保证联轴器运行时的安全性。
凸缘联轴器（3）十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两而带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r /min,轴的刚度较大，无剧烈冲击处。
十字滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布较木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单.紧凑、适用于小功率.高转速而无剧烈冲击处。
奠滑块联轴器十字轴式万向联轴器，由两个叉形接头.一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角a可达35° -45°）。
结构紧凑.维护方便，广泛应用于汽车.多头钻床等机器的传动系统。
A万向联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°。
这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。

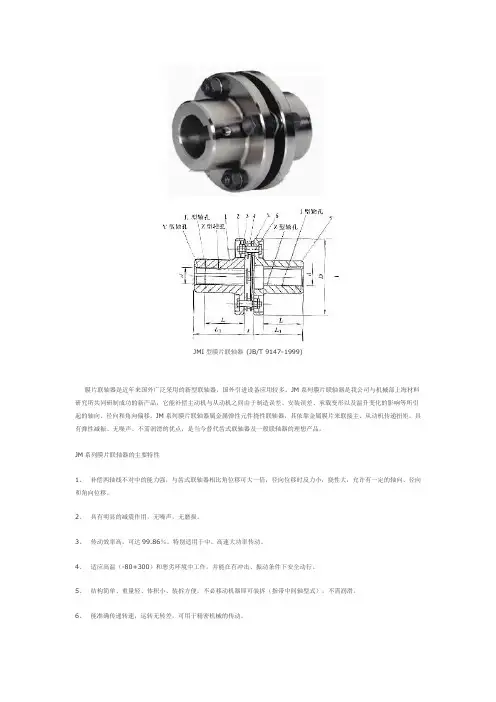

JMI型膜片联轴器(JB/T 9147-1999)
膜片联轴器是近年来国外广泛采用的新型联轴器，国外引进设备应用较多。
JM系列膜片联轴器是我公司与机械部上海材料研究所共同研制成功的新产品，它能补偿主动机与从动机之间由于制造误差、安装误差、承载变形以及温升变化的影响等所引起的轴向、径向和角向偏移。
JM系列膜片联轴器属金属弹性元件挠性联轴器，其依靠金属膜片来联接主、从动机传递扭矩，具有弹性减振、无噪声、不需润滑的优点，是当今替代齿式联轴器及一般联轴器的理想产品。
JM系列膜片联轴器的主要特性
1、补偿两轴线不对中的能力强，与齿式联轴器相比角位移可大一倍，径向位移时反力小，挠性大，允许有一定的轴向、径向和角向位移。
2、具有明显的减震作用，无噪声，无磨损。
3、传动效率高，可达99.86％。
特别适用于中、高速大功率传动。
4、适应高温（-80+300）和恶劣环境中工作，并能在有冲击、振动条件下安全动行。
5、结构简单、重量轻、体积小、装拆方便。
不必移动机器即可装拆（指带中间轴型式），不需润滑。
6、能准确传递转速，运转无转差，可用于精密机械的传动。
JM系列膜片挠性联轴器广泛应用于冶金、矿山、石油、化工、电力、船舶、起重运输、纺织、轻工、农机、印刷机械和水泵、风机、机床等行业的机械设备中传递动力。
凌斯膜片联轴器靠膜片的弹性变形来补偿所连接两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动.例:LS5-C56-1416LS5系列号，材料为铝合金C56：外径尺寸：56MM,夹紧螺丝固定14：D1轴径为：14MM16：D2轴径为：16MMLS5系列膜片联轴器特点:1.高扭矩刚性和高灵敏度2.零回转间隙3.顺时针与逆时针回转特性完全相同4.不锈钢膜片补偿角向和轴向偏差5.常用于伺服电机、步进电机联接6.夹紧螺丝固定邮箱：cnc@ cnc@ 网址：/全国统一热线：400-0769-856例:LS8-C39-1011LS8:系列号，材料为铝合金C34：外径尺寸：34MM,夹紧螺丝固定10:D1轴径为：10MM11：D2轴径为：11MMLS8系列单膜片联轴器特点:1.高扭矩刚性和高灵敏度2.零回转间隙3.顺时针与逆时针回转特性完全相同4.不銹钢膜片补偿角向、径向和轴向偏差5.常用于伺服电机、步进电机联接6.夹紧螺丝固定例:LS8-C56-2024WPLS8:系列号，材料为铝合金C56：外径尺寸：56MM,夹紧螺丝固定20:D1轴径为：20MM24：D2轴径为：24MMLS8系列多节膜片联轴器特点:1.高扭矩刚性和高灵敏度2.零回转间隙3.顺时针与逆时针回转特性完全相同4.不銹钢膜片补偿角向、径向和轴向偏差5.常用于伺服电机、步进电机联接6.夹紧螺丝固定例:LS7-56K-1410LS7:系列号，材料为合金钢56K：外径尺寸：56MM,键槽联接14:D1轴径为：14MM10：D2轴径为：10MM单节键槽联接膜片联轴器特点:1.利用键槽联接的膜片型联轴器2.零回转间隙,拆装方便3.顺时针与逆时针回转特性完全相同4.高灵敏度，传递力矩大5.不锈钢膜片补偿径向、角向和轴向偏差6.常用于伺服电机、步进电机联接例:LS7-82K-1420WPLS7:系列号，材料为合金钢82K：外径尺寸：82MM,键槽联接14:D1轴径为：14MM20：D2轴径为：20MM多节键槽联接膜片联轴器特点:1.利用键槽联接的膜片型联轴器2.零回转间隙,拆装方便3.顺时针与逆时针回转特性完全相同4.高灵敏度，传递力矩大5.不锈钢膜片补偿径向、角向和轴向偏差6.常用于伺服电机、步进电机联接例：LS12-80-1420LS12：系列号，材料为铁合金80：外径尺寸：80MM14：D1轴径为：14MM20：D2轴径为：20MMLS12系列胀套膜片联轴器特点：1.利用胀套联接的膜片型联轴器2.零回转间隙,拆装方便3.高灵敏度，传递力矩大4.顺时针与逆时针回转特性完全相同5.不锈钢膜片补偿角向和轴向偏差6.常用于伺服电机、步进电机联接。
膜片联轴器前言本标准修改采用《膜片联轴器JB/T 9147》本标准归口单位：本标准起草单位：本标准主要起草人：本标准批准人：膜片联轴器1范围本标准规定了JMⅠ型、JMⅠJ型、JMⅡ型、JMⅡJ型膜片联轴器（以下简称联轴器）的型式与参数，技术要求，试验方法，检验规则，标志、包装和贮存等。
本标准适用于联接两同轴线的传动轴系，具有一定补偿两轴相对偏移的性能，工作环境温度–20~+250℃，传递公称转矩为25~10000000N·m的联轴器。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 191—1990 包装储运图示标志GB/T 228—1987 金属拉伸试验法GB/T 700—1988 碳素结构钢GB/T 708—1988 冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T 805—1988 扣紧螺母GB/T 1184—1996 形状和位置公差未注公差值GB/T 3098.1—1982 紧固件机械性能螺栓、螺钉和螺柱GB/T 3098.2—1982 紧固件机械性能螺母GB/T 3852—1997 联轴器轴孔和联结型式与尺寸GB/T 4239—1991 不锈钢和耐热钢冷轧钢带GB/T 4879—1985 防锈包装GB/T 6388—1986 运输包装收发货标志GB/T 6557—1986 挠性转子的机械平衡GB/T 11352—1989 一般工程用铸造碳钢件GB/T 12458—1990 机械式联轴器分类GB/T 13384—1992 机电产品包装通用技术条件JB/T 7511—1994 机械式联轴器选用计算3分类3. 1型式联轴器分为四种型式，见表1。
表 1 联轴器型式序号型式代号结构特点图示1JM Ⅰ带沉孔 基本型2JM ⅠJ带沉孔 接中间轴型3JM Ⅱ无沉孔 基本型4JM ⅡJ无沉孔 接中间轴型3. 2 型号、标记联轴器型号与标记按GB/T 12458的规定。

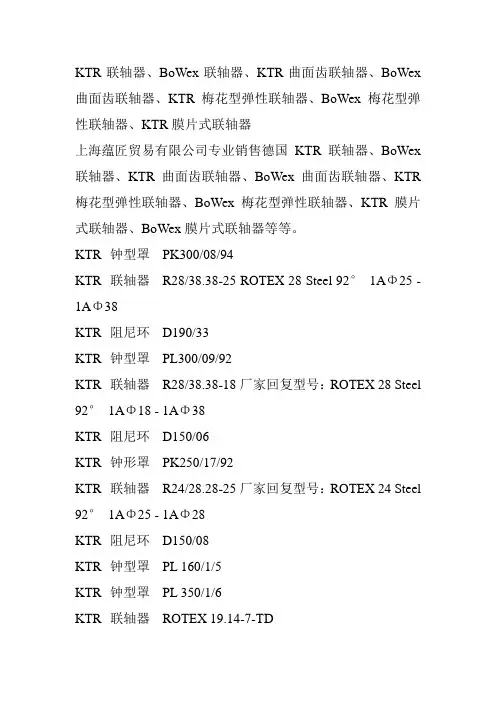

KTR联轴器、BoWex联轴器、KTR曲面齿联轴器、BoWex 曲面齿联轴器、KTR梅花型弹性联轴器、BoWex梅花型弹性联轴器、KTR膜片式联轴器
上海蕴匠贸易有限公司专业销售德国KTR联轴器、BoWex 联轴器、KTR曲面齿联轴器、BoWex曲面齿联轴器、KTR 梅花型弹性联轴器、BoWex梅花型弹性联轴器、KTR膜片式联轴器、BoWex膜片式联轴器等等。
KTR 钟型罩PK300/08/94
KTR 联轴器R28/38.38-25 ROTEX 28 Steel 92°1AΦ25 - 1AΦ38
KTR 阻尼环D190/33
KTR 钟型罩PL300/09/92
KTR 联轴器R28/38.38-18厂家回复型号：ROTEX 28 Steel 92°1AΦ18 - 1AΦ38
KTR 阻尼环D150/06
KTR 钟形罩PK250/17/92
KTR 联轴器R24/28.28-25厂家回复型号：ROTEX 24 Steel 92°1AΦ25 - 1AΦ28
KTR 阻尼环D150/08
KTR 钟型罩PL 160/1/5
KTR 钟型罩PL 350/1/6
KTR 联轴器ROTEX 19.14-7-TD
KTR 联轴器ROTEX 38.42-N/3
KTR 联轴器ROTEX 24ST 98SHA 1AΦ28-1AΦ18 KTR 钟形罩PL250/15/92
KTR 离合器38/ST/98SHA/1-12/1-42
KTR 离合器90/ST/95SHA/1-63/1-80
KTR 离合器bowex M-24.24*50-14
KTR 钟形罩PL400/03/22
KTR 缓冲环DT350。
联轴器型号大全联轴器是机械传动较为常用的一种联接装置，用于连接两个非同心轴线的传动设备。
联轴器具有减震、减振、调节轴间偏差、传递扭矩等多种功能。
不同应用领域需要使用不同型号的联轴器，下面介绍一些常见的联轴器型号。
I型联轴器：I型联轴器是一种具有优异的适应能力、承载能力以及韧性能力的联轴器，适用于各种类型的机械设备。
I型联轴器由两部分组成，可通过螺栓固定，而且各部件之间的间隙具有一定的弹性和可调性。
II型联轴器：II型联轴器主要由两个半联轴和一本体组成，由于有一个总体结构，所以该联轴器相对较为稳定。
这种联轴器适用于较高的转速和大量的扭矩传递，用于连接轴直径较大的机械设备。
H型联轴器：H型联轴器又称加重型联轴器，适用于大型设备和较高转速的应用场合，扭矩传递能力强，但是如果发现运行过程中出现故障，拆卸和更换维修比较复杂。
GM型联轴器：GM型联轴器适用于轴径较大的机械设备，可以承受高扭矩，并且安装和维修操作简单。
与H型联轴器一样，由于结构和尺寸都比较大，所以较为适合大型机械设备。
LC型联轴器：LC型联轴器是由两个凸台和一个弹性套组成，因此它的柔性比较好，适用于各种类型的机械设备，可承受的转速范围较广。
同时LC型联轴器也是一种较为经济实用的连接方式。
梅花联轴器：梅花联轴器在所有的联轴器中应用最为广泛，由于它的结构比较简单、扭矩传递能力强、安装和维修容易，已成为传动装置的首选。
梅花联轴器适用于一些负荷变化频繁的场合，可以很好地保护传动装置。
弹性联轴器：它采用弹性件进行联接，用于传递轻负荷和低转速的力矩，使机械传动过程更加柔和，减小震动和海浪等对设备造成的损害。
膜片联轴器规格型号：JMI型，JMIJ型，JMII型，JMIIJ型，DJM型，ZJM型，SJM型，JZM型，JZMJ型。
膜片联轴器组成结构:主要由不锈钢金属薄片(304不锈钢钢片)、半联轴器、中间套、压紧元件、螺栓、防松螺母、限位垫圈等组成常见的膜片联轴器型号：
DJM单型键槽联结联轴器膜片
DJMT胀套联结联轴器膜片
SJM键槽联结联轴器膜片
ZJM锥套联结联轴器膜片
ZJMJ锥套联结双膜片
TJM外夹紧式联轴器膜片
TJMJ外夹紧式双膜片
ZMJM微型联轴器膜片
JM键槽联结联轴器膜片
JMJ键槽联结双膜片
订购弹性膜片联轴器需要提供具体的型式及选用的轴径,还有安装尺寸大小等，例如：
订货膜片联轴器，选用JM型膜片联轴器
主动端：Y型轴孔，A型键槽，D=55mm,L=100mm,
从动端：Z型轴孔，C型键槽，d=60mm,L=112mm。
那么提供的具体参数可以写成JM6 YA55*100/ZC60*112,那么这样联轴器生产厂家就可以加工制造了。
另一种如：
订购一套接中间轴弹性膜片联轴器
主动端：Y型轴孔，A型键槽，d=60,L=142 从动端: Y型轴孔，B型键槽，d=80,L=132。
前言1 范围.....................................................................................................................12 引用标准...............................................................................................................13 分类.....................................................................................................................14 技术要求............................................................................................................145 试验方法............................................................................................................156 检验规则............................................................................................................157 标志、包装及贮存................................................................................................16附录A （提示的附录） 联轴器选用说明 (17)－目录1 范围本标准规定了JM Ⅰ型、JM ⅠJ 型、JM Ⅱ型、JM ⅡJ 型膜片联轴器（以下简称联轴器）的型式与参数，技术要求，试验方法，检验规则，标志、包装和贮存等。
联轴器新旧标准对照表联轴器新旧标准对照表１.联轴器命名原则a 联轴器名称应具有科学性、准确性；b 联轴器名称应简短易记；c 按联轴器的结构特点命名，但要与现有其它类似联轴器有所区别；d 按联轴器中具有特征的主要零件（形状、特点等）命名；e 按联轴器中主要零件特殊材料命名；f 按传统习惯命名；g 按上述综合因素命名；h联轴器品种名称不得重复是联轴器命名最基本的原则。
２.联轴器型号联轴器的型号由组别代号、品种代号、型式代号、规格代号组成。
联轴器的组别代号、品种代号、型式代号，取其名称的第一汉语拼音字母代号，如有重复时，则取第二个字母，或名称中第二、三个字母的第一、第二汉语拼音字母，或选其名称中具有特点字的第一、第二汉语拼音字母，以在同一组别、品种、型式中相互之间不得重复为原则。
联轴器的主参数为公称转矩Ｔn，单位为Ｎ•m。
公称转矩系列顺序号，为联轴器规格代号。
类别组别品种型式规格名称型号名称代号名称代号名称代号新旧刚性联轴器G 凸缘式Y 基本型18 凸缘联轴器GY YL有对中榫型 D 18 有对中榫凸缘联轴器GYD YKD套筒式T 套筒联轴器GT夹壳式J 基本型夹壳联轴器GJ立式L 立式夹壳联轴器GJN径向键式N 径向键凸缘联轴器GN GT平行轴式P 滚动轴承型G 15 滚动轴承平行轴联轴器GPG PLG滑动轴承型H 15 滑动轴承平行轴联轴器GPH PLH挠性联轴器无弹性元件挠性联轴器W 滑块式H 10 滑块联轴器WH HL鼓形齿式G 基本型30/24 鼓形齿联轴器WG双面分体式S 双面鼓形齿联轴器WGS单面分体式 D 30/25 单面鼓形齿联轴器WGD接中间轴式J 30/25 接中间轴鼓形齿联轴器WGJ接中间套式T 24 接中间套鼓形齿联轴器WGT垂直安装式S 14 垂直安装鼓形齿联轴器WGS带制动轮式Z 14 带制动轮鼓形齿联轴器WGZ带制动盘式P 14 带制动盘鼓形齿联轴器WGP直齿式 C 直齿联轴器WC滚子链Z 双排链15 滚子链联轴器WZ GL单排链 D 单排链联轴器WZD齿形链式L 齿形链联轴器WL套筒链式T 套筒链联轴器WT十字轴式S 整体叉头型 C 11~13 整体叉头十字轴万向联轴器WSC SWC 部分轴承座型P 14 部分轴承座十字轴万向联轴器WSP SWP整体轴承座型Z 11 整体轴承座十字轴万向联轴器WSZ SWZ小型8 十字轴万向联轴器WS球笼式Q 基本型9 球笼万向联轴器WQ QWL大倾角型 D 7 大倾角球笼万向联轴器WQD QWLZ 球叉式 A 球叉万向联轴器WA凸块式K 凸块万向联轴器WK三球销式U 三球销万向联轴器WU三销式N 三销万向联轴器WN铰杆式G 铰杆万向联轴器WG球铰式M 球铰万向联轴器WM球铰柱塞式 B 球铰柱塞万向联轴器WB钢球式 E 钢球联轴器WE三叉杆式 D 三叉杆万向联轴器WD球面滚子式J 基本型17 球面滚子联轴器WJ WJA型 A 16 A型球面滚子联轴器WJA WJA 非金属弹性元件挠性联轴器L 轮胎式U 带骨架型18 轮胎式联轴器LU UL整体型N 整体轮胎式联轴器LUN开口型K 开口轮胎式联轴器LYK弹性套柱销式T 基本型13 弹性套柱销联轴器LT TL带制动轮型Z 9 带制动轮弹性套柱销联轴器LTZ TLL弹性柱销式H 基本型14 弹性柱销联轴器LH HL带制动轮型Z 15 带制动轮弹性柱销联轴器LHZ HLL弹性柱销齿式Z 基本型23 弹性柱销齿式联轴器LZ ZL圆锥轴孔型 D 13 圆锥轴孔弹性柱销齿林联轴器LZD ZLD接中间轴型J 23 接中间轴弹性柱销齿式联轴器LZJ ZLZ带制动轮型Z 9 带制动轮弹性柱销齿式联轴器LZZ ZLL梅花形基本型14 梅花形弹性联轴器LM ML单法兰型 D 14 单法兰梅花弹性联轴器LMD MLZ双法兰型S 14 双法兰梅花弹性联轴器LMS MLS分体式制动轮型ZⅠ13 分体式制动轮梅花型弹性联轴器LMZI MLL-I整体式制动轮型ZⅡ13 整体式制动轮梅花型弹性联轴器LMZⅡMLL-Ⅱ凹型环式 A 凹型环式联轴器LA弹性套筒式G 弹性套筒联轴器LG弹性板式 B 弹性板联轴器LB多角式 D 11 多角形弹性联轴器LD芯型N 基本型14 芯型弹性联轴器LN NL双法兰型S 14 双法兰芯型弹性联轴器LNS NLS弹性环X 16 橡胶金属环联轴器LXH型弹性块R 基本型A/B 13/19 H型弹性块联轴器LR HTLA接中间轴型J 10 接中间轴H型弹性块联轴器LRJ HTLE带制动轮型Z 7/9 带制动轮H型弹性块联轴器LRZ HTLC扇形块式 E 32 扇形块弹性联轴器LE弹性活销 F 20 弹性活销联轴器LF鞍形块 C 17 鞍形块弹性联轴器LC LAK弹性块式K 基本型20 弹性块联轴器LK安全销型 A 20 带安全销弹性块联轴器LKA径向弹性柱销式J 基本型16 径向弹性柱销联轴器LJ单法兰型 D 16 单法兰径向弹性柱销联轴器LJD带制动轮型Z 9 带制动轮径向弹性柱销联轴器LJZ LJZ接中间轴型J 16 接中间轴径向弹性柱销联轴器LJJ LJJ 金属弹性元件挠性联轴器J 膜片式M 基本型19/32 膜片联轴器JM ML接中间轴型J 12/42 接中间轴膜片联轴器JMJ接中间套型T 接中间套膜片联轴器JMT双联型S 双联膜片联轴器JMS膜盘式P 膜盘联轴器JP蛇形弹簧式S 基本型25 蛇形弹簧联轴器双法兰型S 19 双法兰蛇形弹簧联轴器JSS单法兰型 D 19 单法兰蛇形弹簧联轴器JSD接中间轴型J 16 接中间轴蛇形弹簧联轴器JSJ高速型G 10 高速蛇形弹簧联轴器JSG带制动轮型Z 8 带制动轮蛇形弹簧联轴器JSZ带制动盘型P 11 带制动盘蛇形弹簧联轴器JSP安全型 A 19 安全型蛇形弹簧联轴器JSA 簧片式H 19 簧片联轴器JH挠性杆式T 普通型18 挠性杆联轴器JT S高速型G 18 高速型挠性杆联轴器JTG H 卷簧式N 卷簧联轴器JN螺旋弹簧式L 螺旋弹簧联轴器JL波纹管式 B 波纹管联轴器JB BL弹性管式G 弹性管联轴器JG TL薄膜式O 薄膜联轴器JQ ML浮动盘簧片 F 浮动盘簧片联轴器JF 组合挠性联轴器Z 膜片橡胶M 膜片橡胶弹性联轴器ZM膜片齿式 C 膜片齿式联轴器ZC组合齿式S 组合齿式联轴器ZS组合链条T 组合链条联轴器ZT组合滑块H 组合滑块联轴器ZH组合万向W 组合万向联轴器ZW安全联轴器 A 钢球式Q 基本型钢球安全联轴器AQ带制动轮型Z 带制动轮钢球安全联轴器AQZV带轮型P V带轮钢球安全联轴器AQP钢砂式S 基本型钢砂安全联轴器ASV带轮型V V带轮钢砂安全联轴器ASV液压式Y 轴联接型 C 液压式安全联轴器AYC键联接型G 键联接液压安全联轴器AYG法兰联接型S 法兰联接液压安全联轴器AYS 摩擦式M 内张型内张摩擦安全联轴器AM链轮型链轮摩擦安全联轴器AM AM单体共轴线型L L型链轮摩擦安全联轴器AML AML, 磁粉式 F &n, bsp; 磁粉式安全联轴器AF销钉式 A 销钉式安全联轴器AA永磁式 C 永磁式安全联轴器AV蛇形弹簧式S 蛇形弹簧安全联轴器AMS AJS联轴器新旧标准对照表序号现行标准号产品型号旧标准号产品型号1 JB/T8854.1-2001 GCLD JB/T8854.1-1999ZBJ19012-89 GCLDJB/ZQ4380-86 GⅡCLD2 JB/T8854.2-2001 GⅠCL JB/T8854.2-1999ZBJ19013-89JB/ZQ4378-86 GⅡCLGⅡCLZ JB/T8854.3-1999ZBJ19014-89JB/ZQ4379-86 GⅡCLZ3 JB/T8854.3-2001 GⅠCL JB/T8854.2-1999ZBJ19013-89JB/ZQ4222-86 GⅠCLGⅠCLZ JB/T8854.3-1999ZBJ19014-89JB/ZQ4223-86 GⅠCLZ4 JB/ZQ4644-1997 NGCL JB/ZQ4644-86 NGCL5 JB/ZQ4645-1997 NGCLZ JB/ZQ4645-86 NGCLZ6 JB/ZQ4186-1997 WG / /7 JB/T7001-1993 WGP / /8 JB/T7002-1993 WGC / /9 JB/T7003-1993 WGZ / /10 JB/T7004-1993 WGT / /11 JB/ZQ4218-86 CL Q/ZB104-73 CL12 JB/ZQ4219-86 CLZ Q/ZB105-73 CLZ13 GB/T5272-2002 LM LMD LMS LMZ-ⅠLMZ-ⅡGB5272-85 ML MLZ MLS MLL-ⅠMLL-Ⅱ14 GB/T4323-2002 LT LTZ GB4323-84 TL TLL15 GB/T5014-2003 LX LXZ GB5014-85 HL HLL16 GB/T515-2003 LZ LZJ LZD LZZ GB5015-85 ZL ZLZ ZLD ZLL17 GB/T6069-2002 GL GB6069-86 GL18 GB/T5843-2003 GY GYS GYH GB5843-86 YL YLD19 GB/T5844-2002 UL GB5844-86 UL20 JB/ZQ4376-1997 YL JB/ZQ4376-86 YL21 JB/ZQ4384-1997 WHL JB/ZQ4384-86 KL22 JB/ZQ4018-1997 LLA LLB JB/ZQ4018-86 LLA LLB23 JB/T5514-1991 TGL / /24 JB/ZQ4389-1997 制动轮JB/ZQ4389-86 制动轮。
膜片联轴器本标准修改采用《膜片联轴器JB/T 9147》本标准归口单位：本标准起草单位：本标准主要起草人：本标准批准人：膜片联轴器1 范围本标准规定了JMⅠ型、JMⅠ J型、JM Ⅱ型、JM ⅡJ型膜片联轴器（以下简称联轴器）的型式与参数，技术要求，试验方法，检验规则，标志、包装和贮存等。
本标准适用于联接两同轴线的传动轴系，具有一定补偿两轴相对偏移的性能，工作环境温度–20~+250 ℃，传递公称转矩为25~10000000N · m 的联轴器。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 191 —1990 包装储运图示标志GB/T 228 —1987 金属拉伸试验法GB/T 700 —1988 碳素结构钢GB/T 708 —1988冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T 805 —1988 扣紧螺母GB/T 1184—1996形状和位置公差未注公差值GB/T 3098.1 —1982紧固件机械性能螺栓、螺钉和螺柱GB/T 3098.2 —1982紧固件机械性能螺母GB/T 3852 —1997 联轴器轴孔和联结型式与尺寸GB/T 4239 —1991 不锈钢和耐热钢冷轧钢带GB/T 4879 —1985 防锈包装GB/T 6388 —1986 运输包装收发货标志GB/T 6557—1986挠性转子的机械平衡一般工程用铸造碳钢件GB/T 11352 —1989机械式联轴器分类GB/T 12458 —1990机电产品包装通用技术条件GB/T 13384 —1992JB/T 7511 —1994 机械式联轴器选用计算3 分类3. 1 型式联轴器分为四种型式，见表1。
3. 2 型号、标记联轴器型号与标记按 GB/T 12458 的规定。
3. 3 轴孔和键槽型式按 GB/T 3852 的规定，轴孔长度优选 L推荐。
联轴器分类：
1.刚性联轴器：1、凸缘联轴器
2、夹壳联轴器
3、套筒联轴器
4、平行联轴器
5、径向键凸缘联轴器
2.挠性联轴器：1.金属弹性元件挠性联轴器：1、金属膜片联轴器
2. 非金属弹性元件联轴器：1、梅花联轴器
2、弹性注销联轴器
3、弹性套注销联轴器
4、弹性注销齿式联轴器
5、轮胎联轴器
3、无弹性元件的挠性联轴器：1、鼓型齿联轴器
2、十字轴万向联轴器
3、球笼式万向联轴器
4、滑块联轴器
5、滚子链条联轴器
6、球面滚子联轴器
4.安全联轴器：.。
刚性联轴器规格型号大全
一、凸缘联轴器：YL型、YLD型，新型号为GY型、GYD型
二、夹壳联轴器
三：套筒联轴器
四：平行联轴器
五：径向键凸缘联轴器GT型，（新型号GN）。
