锅炉附件及安全技术要求-压力表(2021)

锅炉安全附件是锅炉运行中不可缺少的部分，主要是指压力表、水位计、安全阀、汽水阀、排污阀等附件。

这些附件对锅炉安全运行极为重要，特别是压力表、水位计和安全阀，是锅炉操作人员进行正常操作的耳目，是保证锅炉安全运行的基本附件，因此，通常被人们称为锅炉三大安全附件。

下面重点介绍锅炉三大安全附件的构造原理及其安全技术要求。

一、压力表压力表用以测量锅炉运行时锅内的压力。

有了压力表，工作人员才能正确操作锅炉，保证锅炉安全运行。

工业锅炉常用的压力表是弹簧管式压力表，它具有结构简单、使用方便和准确可靠等优点。

(安全管理交流-)(一) 弹簧管式压力表的构造弹簧管式压力表的构造如图1所示。

图1 弹簧管式压力表1―弹簧管2―支座3―外壳4―接头5―拉杆6―扇形齿轮7―指针8―游丝9―刻度盘10―调整螺丝压力表外壳里面有一弯曲中空的弹簧管，弹簧管一般是用无缝黄铜管制成，而压力高于15~20MPa(150~200kgf/cm2)则用无缝钢管制成。

弯管的横断面有椭圆形的，有扁平形的。

它的一端和锅炉蒸汽部分引出的(U形或环形)存水弯管一端的塞门相连接，另一端是封闭的。

封闭一端是悬空放置可以活动的，用连杆或杠杆相连，杠杆的另一端连接扇形齿轮和中心轴上的小齿轮相啮合，指针固定在小齿轮轴上。

当弹簧内受到压力时，它的横断面有膨胀成圆形的趋热，因而迫使弯管向外伸展。

压力越高，向外伸展的趋势也越大。

这一动作通过连杆、杠杆、扇形齿轮和小齿轮等传递给指针，使指针转动，便可由表盘刻度指示出蒸汽压力值。

当蒸汽压力降低时，由于弹簧弯管要恢复原状，因此指针被退回到适当刻度处。

表面的刻度单位，公制用kgf/cm2(公斤力/厘米2)，或大气压单位，英制用1b/in2(磅/英寸2)。

压力表所指示的是大气压力以上的压力值，即表压力。

弹簧管式压力表的准确程度，用准确度等级来表示。

所谓准确度等级，是以相当于仪表刻度标尺的限值百分数来表示容许误差数值。

例如，准确度2.5级的压力表，如刻度标尺限值为10kgf/cm2，则该仪表的容许误差不得大于10kgf/cm2×2.5%=0.25kgf/cm2。

锅炉附属安全设备压力表的刻度极限值一、引言锅炉是用来产生蒸汽或热水的设备，广泛应用于工业和民用领域。

在锅炉运行过程中，为了保证其安全可靠地运行，必须配置相应的附属安全设备。

其中，压力表是一种重要的安全设备，用于测量和显示锅炉内的压力值。

本文将探讨锅炉附属安全设备压力表的刻度极限值。

二、锅炉附属安全设备压力表的作用锅炉附属安全设备压力表的主要作用是监测锅炉的压力情况，并及时提醒操作人员进行调整。

它能够直观地显示锅炉内的压力数值，从而帮助操作人员进行决策和调控。

当锅炉内压力超过安全范围时，压力表会发出警报信号，以便操作人员采取相应的应急措施，保证锅炉的安全运行。

三、锅炉附属安全设备压力表的刻度说明为了能够准确地监测锅炉内的压力变化，压力表需要进行刻度。

根据国家标准，锅炉附属安全设备压力表的刻度通常采用以下规定：1. 刻度范围压力表的刻度范围应能够覆盖锅炉运行时可能出现的所有压力变化情况。

根据不同类型的锅炉和使用环境的不同，刻度范围可能有所差异，但通常压力表的刻度范围应包括锅炉的最低工作压力和最高工作压力。

2. 刻度间距压力表的刻度间距应能够满足操作人员对锅炉压力变化的准确判断和调节需求。

通常情况下，较小的刻度间距可以提供更精确的压力读数，但也会增加操作人员的读数难度。

因此，在刻度设计中需要综合考虑刻度间距的大小。

3. 刻度单位压力表的刻度单位通常采用常用的压力单位，如兆帕（MPa）、千帕（kPa）或巴（bar）。

这些单位都是国际通用的，能够方便地表达锅炉的压力数值。

四、锅炉附属安全设备压力表的刻度极限值在锅炉附属安全设备压力表的刻度设计中，还需要考虑刻度极限值。

刻度极限值指的是压力表所能刻度的最大和最小数值。

它既受到国家标准的规定，也与实际使用情况有关。

1. 最大刻度极限值最大刻度极限值是指压力表所能刻度的最大压力数值。

它不仅与锅炉的最高工作压力相关，还需要考虑锅炉运行过程中可能出现的压力冲击和突变。

锅炉附属安全设备压力表的刻度极限值一、引言锅炉是工业生产中常用的设备，其安全运行至关重要。

为了确保锅炉的安全运行，必须配备附属安全设备。

其中，压力表是锅炉附属安全设备中的重要组成部分之一。

本文将围绕锅炉附属安全设备压力表的刻度极限值展开讨论。

二、什么是压力表压力表是一种测量气体或液体压力的仪器。

它通过测量被测介质对测量元件施加的力来确定介质的压力值。

在工业生产中，常用的压力表有机械式和电子式两种。

三、锅炉附属安全设备为了确保锅炉在使用过程中不发生事故，必须配备附属安全设备。

这些设备包括但不限于：水位计、压力表、安全阀等。

其中，压力表是监测锅炉内部气体或液体状态变化的重要装置之一。

四、压力表刻度极限值在使用过程中，每个品牌和型号的压力表都有其规定的刻度极限值。

这个值是指压力表所能测量的最大压力值和最小压力值。

如果超过了这个范围，压力表就会失去准确性，甚至损坏。

五、常见的压力表刻度极限值1. 低压力表：通常指测量范围在0-10kPa之间的压力表。

其刻度极限值一般为1.5倍满量程。

2. 中等压力表：通常指测量范围在0-6MPa之间的压力表。

其刻度极限值一般为1.2倍满量程。

3. 高压力表：通常指测量范围在0-60MPa之间的压力表。

其刻度极限值一般为1.5倍满量程。

六、如何确定锅炉附属安全设备中的压力表刻度极限值确定锅炉附属安全设备中的压力表刻度极限值需要考虑以下因素：1. 锅炉类型：不同类型的锅炉所需使用的压力表也不同，因此需要根据实际情况来选择合适的压力表。

2. 工作环境：工作环境对于选择合适的压力表也有一定的影响。

例如，在高温高压环境下工作的锅炉需要使用耐高温、耐高压的压力表。

3. 测量精度：不同精度等级的压力表所能测量的范围也不同，因此需要根据实际需求来选择合适的压力表。

七、结论锅炉附属安全设备中的压力表刻度极限值是确保锅炉安全运行的重要因素之一。

在选择和使用压力表时，必须考虑实际情况和需求，并注意其刻度极限值，以确保其准确性和可靠性。

ICS23.020.30CCS J 74 37 山东省地方标准DB37/T 4313—2021 小于0.1 MPa低压锅炉安全技术要求2021-02-02发布2021-03-02实施目次前言................................................................................ II1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 参数系列与型号编制 (2)4.1 锅炉参数 (2)4.2 锅炉型号编制方法 (2)5 材料 (2)6 性能与设计 (2)6.1 设计基本要求 (2)6.2 监测与控制 (3)6.3 燃烧设备 (4)6.4 常压锅炉 (4)6.5 直流锅炉 (4)7 制造 (5)7.1 焊接 (5)7.2 主要零部件制造 (5)7.3 总装 (6)8 检验和试验 (7)8.1 材料检验 (7)8.2 主要零部件和总装质量检验 (7)8.3 焊接质量检验 (7)8.4 水压试验 (8)8.5 质量证明书 (8)9 锅炉配用辅助设备及附件要求 (8)10 配套供货范围 (9)11 涂装、运输包装、标志和随机文件 (9)12 安装、使用与维护 (10)参考文献 (12)前言本文件按照GB/T 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。

请注意本文件的某些内容可能涉及专利。

本文件的发布机构不承担识别专利的责任。

本文件由山东省市场监督管理局提出并组织实施。

本文件由山东省特种设备标准化技术委员会归口。

本文件起草单位：山东省特种设备检验研究院有限公司、济南巨龙锅炉有限公司、泰山集团泰安锅炉厂、山东省特种设备检验研究院济宁分院、山东省特种设备检验研究院潍坊分院、山东省特种设备检验研究院淄博分院、平度市检验检测中心。

本文件主要起草人：王建华、马新、杨轲、矫恒杰、杨群峰、高晓哲、李淑娟、武晓、何山、朱金辉、郭雷、张明贤、柳长磊、盖红德、衣宝葵、赵昆、戴家辉、韩巧、周冬雷、许洋、李以善。

特种设备安全附件相关要求锅炉安全附件（一）安全阀、安全泄放阀：1.安全阀制造许可、产品型式试验及铭牌等技术要求按照《安全阀安全技术监察规程》（TSG ZF001－2006）。

2.每台锅炉至少应装设两个安全阀（包括过热器安全阀但不包括省煤器安全阀和再热器安全阀）。

符合下列规定之一的，可只装一个安全阀：1）额定蒸发量小于或等于0.5t/h的锅炉；2）额定蒸发量小于4t/h且装有可靠的超压联锁保护装置的锅炉。

可分式省煤器出口处、再热器出口处，及直流锅炉的外置式启动分离器上，都必须装设安全阀。

直流蒸汽锅炉过热蒸汽系统中任两级间的连接管道上如装有截止阀时，截止阀前应装设安全阀。

多压力等级燃气轮机余热锅炉，每一压力等级的锅筒和过热蒸汽系统应分别装设至少一个安全阀。

3.蒸汽锅炉的安全阀应当采用全启式弹簧安全阀、杠杆式安全阀或者控制式安全阀（脉冲式、气动式、液动式和电磁式等），选用的安全阀应当符合《安全阀安全技术监察规程》（TSG ZF001－2006）和有关技术标准的规定。

4.蒸汽锅炉锅筒（壳）上的安全阀和过热器上的安全阀的总排放量必须大于额定蒸发量，对于电站锅炉必须大于锅炉最大连续蒸发量，并且在锅筒（壳）和过热器上所有的安全阀开启后，锅筒（壳）内的蒸汽压力不得超过设计时的计算压力的1.1倍。

再热器安全阀的排放总量应大于锅炉再热器最大设计蒸汽流量。

5.过热器和再热器出口处安全阀的排放量应保证过热器和再热器有足够的冷却。

直流蒸汽锅炉外置式启动分离器的安全阀排放量应大于直流蒸汽锅炉启动时的产汽量。

可分式省煤器安全阀的流道直径由锅炉制造单位确定。

6.对于A级锅炉，安全阀的流道直径应不小于20mm；对于B级及以下锅炉，安全阀的流道直径应不小于25mm。

7.除直流蒸汽锅炉外，锅筒（壳）和过热器的安全阀整定压力应按表1的规定进行调整和校验。

直流蒸汽锅炉过热器出口动力驱动泄压阀整定压力为过热器出口设计时计算压力。

过热器出口弹簧安全阀最高整定压力不得高于1.17倍过热器出口设计时计算压力。

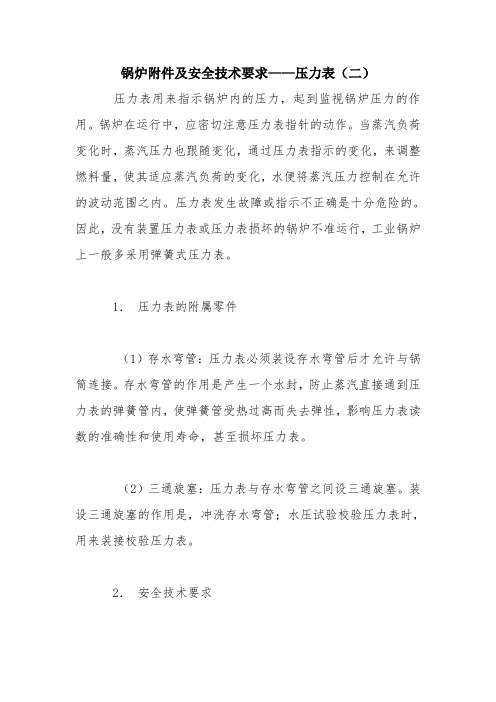

锅炉附件及安全技术要求——压力表（二）压力表用来指示锅炉内的压力，起到监视锅炉压力的作用。

锅炉在运行中，应密切注意压力表指针的动作。

当蒸汽负荷变化时，蒸汽压力也跟随变化，通过压力表指示的变化，来调整燃料量，使其适应蒸汽负荷的变化，水便将蒸汽压力控制在允许的波动范围之内。

压力表发生故障或指示不正确是十分危险的。

因此，没有装置压力表或压力表损坏的锅炉不准运行，工业锅炉上一般多采用弹簧式压力表。

1．压力表的附属零件（1）存水弯管：压力表必须装设存水弯管后才允许与锅筒连接。

存水弯管的作用是产生一个水封，防止蒸汽直接通到压力表的弹簧管内，使弹簧管受热过高而失去弹性，影响压力表读数的准确性和使用寿命，甚至损坏压力表。

（2）三通旋塞：压力表与存水弯管之间设三通旋塞。

装设三通旋塞的作用是，冲洗存水弯管；水压试验校验压力表时，用来装接校验压力表。

2．安全技术要求装设压力表。

每台锅炉必须装有与锅筒蒸汽空间直接相连的压力表，还应在下列部位装设压力表：给水调节阀前，可分式省煤器出口，过热器出口和主汽阀之间等。

压力表精确度的确定。

对额事实上蒸汽压力小于2.45MPa的锅炉，压力表的精确度不应低于2.5级；对于额定节水所压力大于或等于2.45MPa的锅炉，压力表的精确度不应低于1.5级。

压力表的选用。

压力表应根据工作压力选用，压力表表盘刻度值应为工作压力的1.5~3.0倍，最好选用2倍。

压力表表盘大小。

压力表表盘大小应保证让司炉工人能清楚地看到压力表值，表盘直径不应小于100mm。

压力表的装置、校验和维护。

这三项工作应符合国家计量部门的规定。

压力表装置用前应进行校验，并在刻度盘上划红线指示出工作压力。

压力表装用后每半年至少校验一次。

压力表校验后应封印。

压力表装设的其他要求。

应装设在便于观察和吹洗的位置，并应防止受到高温、冰冻和震动的影响。

应有存水弯管，存水弯管用钢管时，其内径不应小于10mm。

压力表和存水弯管之间还应装有旋塞，以便吹洗管路，卸换压力表，进行校验。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改锅炉附件及安全技术要求-水位表(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes锅炉附件及安全技术要求-水位表(标准版)水位表用来指示锅炉内的水位，并且监视锅炉内的动态，以便控制锅炉内水位在正常幅度之内。

锅炉运行时，根据水位表指示水位的高低来调节给水量，以适应蒸汽负荷变化的需要，并要求水位的波动越小越好。

锅炉内的水位过高或过低都是不允许的。

水位过高，易使蒸汽中含水量多，降低蒸汽的品质，甚至管道系统引起水击而被破坏。

蒸汽中含水量越多，使用蒸汽使锅炉内水中杂质和盐分随蒸汽带出的量出越多，使设备和机器降低性能，甚至发生故障。

水位过低，易造成水循环的破坏，严重缺水时，还会造成炉管或锅筒过热变形、破坏，甚至引起锅炉爆炸事故。

水位表失灵或操作人员失误，则会引起严重缺水，造成锅炉爆炸或锅炉设备严重损坏等重大事故。

所以每个司炉及锅炉设备管理人员必须对此引起足够的重视，严格监视水位和维持正常水位、确保锅炉安全运行，每台锅炉必须按规定装置必要数量的、灵敏可靠的水位表。

没有装置水位表或水位表失灵的锅炉，要绝对禁止其运行。

1．水位表的原理及构造水位表是利用连通器原理制成的，水位表的水连管和汽连管分别与炉的水空间和汽空间相连。

水位表和锅炉构成连通器，水位表显示的水位即是锅筒内的水位。

锅炉上常用的水位表，有玻璃管和玻璃板式两种。

（1）玻璃管式水位表：这种水位表由汽旋塞、水旋塞、放水旋塞及玻璃管组成。

该玻璃管由耐热玻璃组成，直径一般为20mm，个别的15mm。
