污水源热泵用于城市污水处理厂污泥干化分析

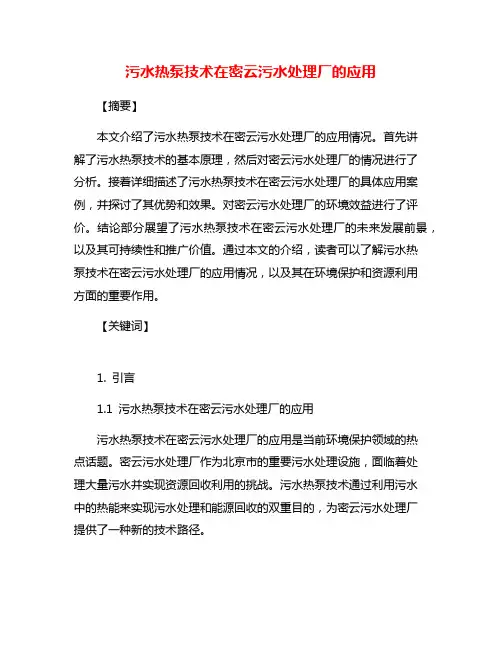

污水热泵技术在密云污水处理厂的应用【摘要】本文介绍了污水热泵技术在密云污水处理厂的应用情况。

首先讲解了污水热泵技术的基本原理，然后对密云污水处理厂的情况进行了分析。

接着详细描述了污水热泵技术在密云污水处理厂的具体应用案例，并探讨了其优势和效果。

对密云污水处理厂的环境效益进行了评价。

结论部分展望了污水热泵技术在密云污水处理厂的未来发展前景，以及其可持续性和推广价值。

通过本文的介绍，读者可以了解污水热泵技术在密云污水处理厂的应用情况，以及其在环境保护和资源利用方面的重要作用。

【关键词】1. 引言1.1 污水热泵技术在密云污水处理厂的应用污水热泵技术在密云污水处理厂的应用是当前环境保护领域的热点话题。

密云污水处理厂作为北京市的重要污水处理设施，面临着处理大量污水并实现资源回收利用的挑战。

污水热泵技术通过利用污水中的热能来实现污水处理和能源回收的双重目的，为密云污水处理厂提供了一种新的技术路径。

污水热泵技术的基本原理是通过热泵循环系统将污水中的低温热能提取出来，并利用加热器提高温度，最终用于供热或热水生产。

密云污水处理厂的情况分析显示，该厂每天处理的污水量巨大，且污水中含有丰富的有机物和热能资源，非常适合应用污水热泵技术。

具体应用案例表明，污水热泵技术在密云污水处理厂可以有效提高能源利用效率，减少污水处理过程中的能源消耗，同时降低碳排放和维护成本。

污水热泵技术的优势和效果在实践中得到了充分验证，为密云污水处理厂的环境效益和经济效益带来了显著提升。

污水热泵技术在密云污水处理厂具有良好的发展前景和可持续性，具有较高的推广价值。

未来随着技术不断创新和完善，相信污水热泵技术将在密云污水处理厂得到更广泛的应用，为环境保护和资源回收做出更大贡献。

2. 正文2.1 污水热泵技术的基本原理污水热泵技术是一种利用污水中的热能进行能量回收的技术。

其基本原理是通过热泵循环系统将污水中的热能转化为高温热水或蒸汽，用于供暖、热水生产或其他热能利用。

污水源热泵工作原理及效益分析1.污水源：污水源热泵通过污水中的热能来供热或制冷。

这些污水可以来自家庭、厂区、城市污水处理厂等。

2.污水净化：首先，为了保护热泵设备，需要对污水进行初步的净化处理，例如去除大颗粒物、悬浮物等。

3.污水调温：经过预处理后，污水经过调温操作，使其温度尽可能接近热泵的最佳工作温度，一般为5-25摄氏度。

4.污水热能回收：经过调温后的污水通过换热器与热泵之间进行热能交换。

热泵利用换热器中的热能进行蒸发，从而获得蒸发的制冷剂。

5.制冷剂冷却：蒸发的制冷剂通过压缩机被压缩成高温高压气体，并通过冷凝器与室内或室外空气进行热交换，使其冷却变为液体。

6.供热或制冷：冷凝后的制冷剂经过膨胀阀进行膨胀，再次变成低温低压气体，并通过换热器与室内或室外空气进行热交换，使热能传递给室内或室外，实现供热或制冷效果。

1.节能环保：污水源热泵利用了污水中的热能，有效地节约了传统能源的消耗量，减少了温室气体的排放，具有良好的节能环保效益。

2.回收资源：污水中的热能在传统的处理过程中往往被浪费掉，而污水源热泵能够回收这部分热能，大大提高了能源利用效率，并能够减少对环境的负面影响。

3.降低运行成本：相比传统的供热或制冷方式，污水源热泵的运行成本较低。

由于污水源的温度相对稳定，热泵工作稳定可靠，减少了维护和运行成本。

4.解决能源短缺问题：随着能源消耗的增加和能源供应的减少，污水源热泵作为一种新型的能源利用方式，为减轻能源压力提供了新的途径。

5.适用范围广泛：污水源热泵适用于各种污水排放场所，无论是家庭、工厂还是城市污水处理厂，都可以利用污水中的热能来进行供热或制冷，具有广阔的应用前景。

总之，污水源热泵作为一种能源利用的新途径，具有较高的节能环保效益和经济效益，对解决能源短缺和环境污染问题具有重要意义。

对于地区热源紧缺或有大量污水排放的地区来说，污水源热泵是一种理想的能源供热或制冷解决方案。

污水源热泵供热的工程应用及分析作为城市废热之一而排放的城市污水，由于是具有稳定的水量和水温，易于收集，污水中所贮存的热能较高，可作为清洁能源在低温区利用等一系列优点，正在受到越来越多的重视。

特别是热泵技术的不断发展，使城市污水热能利用系统日趋成熟。

作为城市废热之一而排放的城市污水，由于是具有稳定的水量和水温，易于收集，污水中所贮存的热能较高，可作为清洁能源在低温区利用等一系列优点，正在受到越来越多的重视。

特别是热泵技术的不断发展，使城市污水热能利用系统日趋成熟。

日本是较早利用污水中热能的国家之一。

日本不仅利用未处理过的污水作为热源，而且也利用二级出水或中水作为热源。

东京大区污水管理局从1987年起启动从污水中回收热能的计划，现在已有12个热泵系统在运行，其中4个使用未处理污水作为热源，其余为使用二级出水或中水作热源。

回收的能量主要用于污水处理厂办公建筑的空调，也有作为区域供热的热源。

瑞典斯德哥尔摩有40％的建筑物采用热泵技术供热，其中10％利用污水处理厂的出水作热源。

在我国随着人民生活水平的提高，在空调和热水供应方面所消耗的能源显著增加，节约能源已经成为2l世纪的首要任务。

因此，可再生能源的利用已经成为目前研究的热点。

污水源热泵是利用污水处理厂中水或原生污水作为热源进行制冷、制热循环的一种空调装置。

它具有热量输出稳定、COP值高、换热效果好、机组结构紧凑等优点，是实现污水资源化的有效途径。

目前，利用污水源热泵系统为建筑物供冷、供热已有一些应用的实例。

1 污水源热泵系统类型污水源热泵系统按照其使用的污水的处理状态可分为以未处理过的污水作为热源／热汇的污水源热泵系统和以二级出水或中水作为热源／热汇的污水源热泵系统；根据污水与热泵的热交换部分是否直接进行热交换，可分为间接利用系统和直接利用系统。

从工况转换方式上看，大体可分为两种：一种是制冷剂流向的切换，即通过四通换向阀的换向来实现制热工况和制冷工况的转换：另一种是水切换式，即通过阀门改变水流方向来实现工况转换。

污水源热泵的应用研究摘要：本文在介绍污水源热泵的工作原理和系统的基本形式的基础上；分析了城市污水的热能热性、工程应用实例，指出污水源热泵相对于其它热源的优越性和在实际应用时需注意的事项；最后提出推广应用污水源热泵的建议和需要解决的问题。

关键词：污水源热泵，城市污水，热源0引言随着我国人民生活水平的不断提高，空调和热水供应方面所消耗的能源显著增加，而这种能耗对温度的要求通常是在中低温区，对这部分能源的消费大多是通过燃烧煤、石油、天然气等获得高位能源来实现的，这不但浪费了大量的能源而且严重污染了环境。

在能源和环境备受世界关注的今天，城市污水热能作为一种新的可再生能源比以往任何时候更加受到重视，因为它能够满足这部分中低温的能源需求，如果能被充分的利用，则可节省大量的高品位能源，减少城市废气废热的排放，达到节能环保的效果，同时也是实现污水资源化的有效途径。

污水源热泵就是污水热能利用的一种形式。

它是以城市污水作为热源/热汇，通过消耗少量电能，在冬季把贮存于污水中的热能“提取”出来为建筑物供热；在夏季则把建筑物室内的热能“提取”出来，释放到污水中，从而降低室温，达到制冷效果的一种装置[1]。

日本及欧洲的一些发达国家早在20世纪80年代就开始了污水热能回收和利用的研究工作，很多大型的污水源热泵已投入运行，目前已经拥有了一套较完善的技术和经验。

而我国直到上世纪90年代末才开展这方面的研究，目前在全国一些大型城市也有一些工程应用实例。

1污水源热泵系统简介1.1污水源热泵的工作原理污水源热泵是水源热泵的一种。

只是供热、制冷侧的水取自原生污水或污水处理厂出来的中水。

其工作原理(制热模式)如图1所示，制冷时正好反向。

图1热泵(制热模式)工作原理1.2污水源热泵系统分类污水源热泵系统按照热泵机组机房的布置情况可分为集中式、半集中式和分散式的污水源热泵系统；按照其使用的污水的处理状态可分为以未处理过的污水作为热源/热汇的污水源热泵系统、以中水作为热源/热汇的污水源热泵系统。

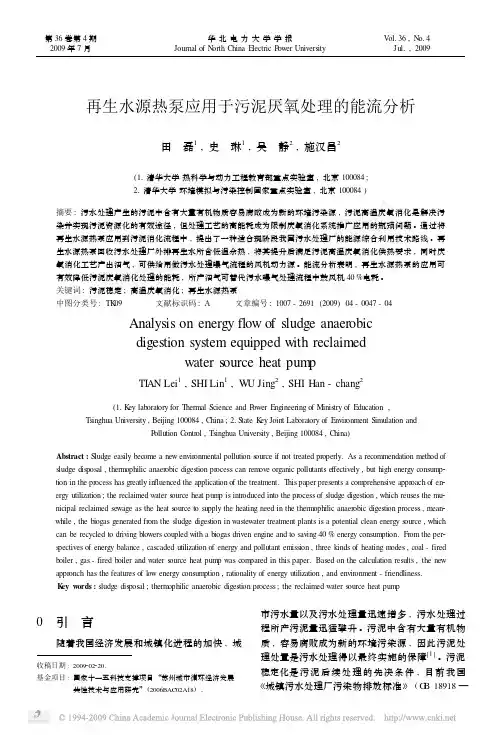

收稿日期:2009202220.基金项目:国家十一五科技支撑项目“苏州城市循环经济发展共性技术与应用研究”(2006BAC02A18)1再生水源热泵应用于污泥厌氧处理的能流分析田　磊1,史　琳1,吴　静2,施汉昌2(11清华大学热科学与动力工程教育部重点实验室,北京100084;21清华大学环境模拟与污染控制国家重点实验室,北京100084)摘要:污水处理产生的污泥中含有大量有机物质容易腐败成为新的环境污染源,污泥高温厌氧消化是解决污染并实现污泥资源化的有效途径,但处理工艺的高能耗成为限制厌氧消化系统推广应用的瓶颈问题。

通过将再生水源热泵应用到污泥消化流程中,提出了一种适合现阶段我国污水处理厂的能源综合利用技术路线。

再生水源热泵回收污水处理厂外排再生水所含低温余热,将其提升后满足污泥高温厌氧消化供热要求,同时厌氧消化工艺产出沼气,可供给用做污水处理曝气流程的风机动力源。

能流分析表明,再生水源热泵的应用可有效降低污泥厌氧消化处理的能耗,所产沼气可替代污水曝气处理流程中鼓风机40%电耗。

关键词:污泥稳定;高温厌氧消化;再生水源热泵中图分类号:TK 09 文献标识码:A 文章编号:1007-2691(2009)04-0047-04Analysis on energy flow of sludge anaerobic digestion system equipped with reclaimedwater source heat pum pTI AN Lei 1,SHI Lin 1,WU Jing 2,SHI Han -chang 2(11K ey laboratory for Thermal Science and P ower Engineering of M inistry of Education ,Tsinghua University ,Beijing 100084,China ;21S tate K ey Joint Laboratory of Environment S imulation andP ollution C ontrol ,Tsinghua University ,Beijing 100084,China )Abstract :S ludge easily become a new environmental pollution s ource if not treated properly.As a recommendation method of sludge disposal ,therm ophilic anaerobic digestion process can rem ove organic pollutants effectively ,but high energy consum p 2tion in the process has greatly in fluenced the application of the treatment.This paper presents a com prehensive approach of en 2ergy utilization ;the reclaimed water s ource heat pum p is introduced into the process of sludge digestion ,which reuses the mu 2nicipal reclaimed sewage as the heat s ource to supply the heating need in the therm ophilic anaerobic digestion process ,mean 2while ,the biogas generated from the sludge digestion in wastewater treatment plants is a potential clean energy s ource ,which can be recycled to driving blowers coupled with a biogas driven engine and to saving 40%energy consum ption.From the per 2spectives of energy balance ,cascaded utilization of energy and pollutant emission ,three kinds of heating m odes ,coal -fired boiler ,gas -fired boiler and water s ource heat pum p was com pared in this paper.Based on the calculation results ,the new appronch has the features of low energy consum ption ,rationality of energy utilization ,and environment -friendliness.K ey w ords :sludge disposal ;therm ophilic anaerobic digestion process ;the reclaimed water s ource heat pum p0　引　言随着我国经济发展和城镇化进程的加快,城市污水量以及污水处理量迅速增多,污水处理过程所产污泥量迅猛攀升。

污水源热泵及其发展趋势分析污水源热泵是一种利用污水中蕴含的热能进行热能转换的设备。

相比于传统的空气源热泵和地源热泵，污水源热泵具有独特的优势和潜力。

本文将对污水源热泵的原理、应用及其发展趋势进行详细分析。

污水源热泵利用污水中的热能进行换热，通过制冷剂的循环流动，将污水中的热能吸收到热泵中，经过压缩冷凝过程，将热能释放到供热系统中。

与传统的空气源热泵和地源热泵相比，污水源热泵的能量利用效率更高，能够有效降低能源的消耗。

污水源热泵可以广泛应用于城市污水处理厂、工业污水处理厂、医院、宾馆酒店等场所。

污水处理厂每天都会产生大量的热能，而传统方式通常会将这些热能释放到环境中，造成资源的浪费。

而污水源热泵可以将这些热能直接利用起来，用于供热或者供热水，不仅能够满足建筑物的供热需求，还能够为污水处理厂降低能耗，提高能源利用效率。

污水源热泵在一些国家和地区已经得到了推广和应用。

日本、德国、瑞典等国家在污水源热泵领域取得了一定的成果。

日本的某些城市已经将污水源热泵作为主要的供热方式，取得了显著的节能效果。

污水源热泵的发展趋势主要体现在技术创新和政策支持两个方面。

在技术创新方面，目前污水源热泵技术还存在一些问题和挑战，例如换热器的腐蚀、结垢等问题。

未来需要加强对污水源热泵材料和设备的研究和改进，提高设备的耐腐蚀性和换热效率。

污水源热泵的智能化技术也是未来发展的重点。

通过智能化控制系统，可以实现对污水源热泵的运行状态监测和调控，提高系统的运行效率和稳定性。

在政策支持方面，政府应该加大对污水源热泵技术的支持力度，通过制定相关政策和法规，鼓励和引导企业和个人使用和发展污水源热泵技术。

政府还可以通过提供财政补贴和税收优惠等方式，减轻污水源热泵建设和使用的经济压力，促进其快速发展。

污水源热泵是一种具有潜力的能源利用方式，可以有效降低能源消耗和碳排放。

未来，污水源热泵在技术创新和政策支持的推动下，将会得到更广泛的应用和发展。

需要各界共同努力，推动污水源热泵技术的创新和进步，为建设更加可持续的社会和环境作出贡献。

南方某地埋污水厂污水源热泵系统案例应用与解析南方某地埋污水厂污水源热泵系统案例应用与解析随着人口的快速增长和城市化进程的加快，污水处理厂的建设和运营变得越来越重要。

处理污水不仅能够保护环境，还可以回收利用其中的能源。

在南方某地，一家污水处理厂应用了污水源热泵系统，以实现热能的回收和利用。

本文将对该案例进行分析与解析。

一、污水源热泵系统的工作原理污水源热泵系统利用污水中的热能进行空气或水的供热或供冷。

其工作原理主要包括以下几个环节：1. 污水收集与提升：首先，通过收集系统将进入污水处理厂的污水集中起来，并利用提升设备提升至合适的高度。

2. 污水预处理：进入预处理环节，污水首先经过格栅除去大颗粒的杂质，并通过沉砂池去除悬浮物。

3. 污水源热泵：经过预处理的污水进入热泵系统。

该系统分为蒸发器、压缩机、冷凝器和膨胀阀等组成。

在蒸发器中，污水中的热能被吸热剂吸收，使其从液态变为气态；压缩机将吸热剂中的热能压缩，并增加其温度；然后，热能通过冷凝器传递给空气或水，从而供热或供冷；最后，吸热剂经膨胀阀展开膨胀，回到蒸发器循环使用。

4. 污水处理与排放：热能回收后的污水经过进一步处理，以达到环保的排放标准。

二、南方某地污水厂污水源热泵系统的应用情况1. 系统运行情况：该污水处理厂污水源热泵系统于2018年开始应用。

经过两年的运行，系统表现出良好的稳定性和高效性能，能够满足厂区的热水供应需求。

2. 成本与效益：相较于传统的供热系统，污水源热泵系统具有更低的能耗和更高的能源回收效率。

根据数据显示，每年通过该系统回收的热能相当于节约了大量电力资源，降低了能源消耗成本。

3. 环境保护：该系统的运行可以有效减少温室气体的排放，降低对环境的污染。

同时，通过对污水的处理，还可以提高水资源的再利用率，达到节约用水的目的。

三、案例分析与解析1. 污水源热泵系统的优势：与传统的供热系统相比，污水源热泵系统具有以下几个优点：- 能源回收高效：通过回收污水中的热能，提高能源利用效率，减少能源的浪费。

Vol.39,No.2 2021年2月中国资源综合利用China Resources Comprehensive Utilization©应用研究污泥低温热泵干化技术分析及其应用李卓君，王磊（上海巴安水务股份有限公司，上海201716）摘要：市政污泥是污•水处理后的副产物，具有含水率高的特点，无法直接利用，所以实现污泥减量是达成污泥资源化利用至关重要的一步。

污泥低温热泵干化是直接干化的一种形式，具有运营费用低、配套设施少、环保能效高等特点。

本文简要介绍了低温热泵干化的原理与运行特点，结合应用案例，探索污■泥低温干化的发展方向，并进行经济分析，论证了低温热泵干化技术在污泥干化领域推广的可行性，为污泥处理行业添砖加瓦。

关键词：资源利用；污泥处置；污泥干化；低温热泵；环保中图分类号：X705文献标识码：A文章编号：1008-9500（2021）02-0027-04DOI:10.3969。

.issn.1008-9500.2021.02.010Analysis and Application of Sludge Low Temperature Heat Pump DryingTechnologyLI Zhuojun,WANG Lei(SafBon Water Service(Holding)Inc.,Shanghai201716,China)Abstract:Municipal sludge is a by-product of sewage treatment,which has the characteristics of high water content and cannot be used directly,therefore,the realization of sludge reduction is a crucial step to achieve resource utilization of sludge.Sludge low-temperature heat pump drying is a form of direct drying,which has the characteristics of low operating costs,fewer supporting facilities,and high environmental protection and energy efficiency.This paper briefly introduces the principle and operating characteristics of low-temperature heat pump drying,combined with application cases,explores the development direction of low-temperature sludge drying,and conducts economic analysis to demonstrate the feasibility of low-temperature heat pump drying technology in the field of sludge drying,thereby contributing to the sludge treatment industry.Keywords:resource utilization;sludge disposal;sludge drying;low temperature heat pump drying;environmental protection改革开放以来，我国经济建设飞速发展，其间对环保问题的重视也在不断加强，在过去的20多年里，中国城镇污水处理率从不足16.2%飙升至96%。

污水源热泵在污水厂应用遇到的问题及解决方案郭斌继摘要：伴随着污水处理行业在我国的飞速发展和广泛重视，各地有序组织建设各类污水处理厂。

而污水处理厂大部分都处于城市边缘或者远郊，一些市政配套设施无法覆盖，污水处理厂内的构建筑物在冬季无法采用市政热网或燃气来为其提供采暖热源。

冬季污水处理厂处理过的污水，具有8-12℃的相对稳定温度，污水源热泵利用这部分低品位热能，可以有效解决厂区冬季采暖问题，也可以满足附属办公用房夏季的制冷负荷需求。

污水源热泵具有多项节能环保的技术及措施得到了认可与推崇，为国家节能减排、降低雾霾做出贡献，已较广泛的应用在各大污水处理厂之中。

本文针对污水源热泵在我国北方某污水处理厂应用过程中，遇到的绿藻类絮状物堵塞过滤器的问题，通过问题分析并查找原因，提出一系列合理化解决方案，对该类工程起到一定的借鉴作用。

关键词：污水源热泵，污水处理厂，热泵应用，解决方案1 概述本项目为我国北方某污水处理厂提标改造工程，需要新建加药间、深度污泥除臭间等建筑，提标改造完成后其污水排放水质达到一级A类水质标准。

污水处理厂原有2座小规模的热泵机房包含4台热泵机组，但没有过多的供热余量，也不具备扩建的条件，本次提标改造需要新建热泵机房以满足新建建筑物冬季的采暖需求。

污水源热泵系统的应用有直接式、间接式等方式，结合本项目的实际，参照现有热泵机房应用情况，业主决定选用直接式污水源热泵系统形式。

直接式污水源热泵系统是指污水直接进入热泵主机的蒸发器或冷凝器进行换热的系统形式，直接式污水源热泵系统取消了中介水循环，节省了污水换热的损失，可提高系统的能效比[1]，原理如图1。

（图中：1污水源2粗效过滤缓冲池3一级污水泵4防阻机5二级污水泵6热泵机组7末端循环泵8末端管网）原有两座小型热泵机房的系统均没有采用二级污水泵和防阻机，而是采取热泵机组污水入口处加现场焊制的旧式大体积过滤器的形式，机组运行十天左右，定期停机清洗过滤器，满足冬季供热需求，本工程亦被要求采取该形式以降低投资。

污水源热泵及其发展趋势分析1. 引言1.1 研究背景污水源热泵技术利用污水中的热能，通过热泵系统将低品质热能转换为高品质热能，可以用于供暖、制冷和热水生产等领域。

相比传统能源，污水源热泵技术具有环保、节能、经济等优势，有着广阔的应用前景。

污水源热泵技术在实际应用中还面临着一些挑战，包括污水温度波动大、水质不稳定、设备成本高等问题，需要进一步的研究和改进。

本文旨在对污水源热泵技术进行深入研究和分析，探讨其在能源利用方面的潜力与应用前景，为促进清洁能源的发展和环境保护作出贡献。

1.2 研究意义污水源热泵技术是一种利用污水作为能源的绿色环保技术，具有非常重要的研究意义。

污水源热泵可以有效利用废弃污水中的热能，实现资源的再生利用，有助于减少能源消耗和减少污水处理压力。

通过污水源热泵技术的应用，可以提高城市污水处理系统的能源利用效率，减少对传统能源的依赖，降低能源开支，有利于节能减排和环境保护。

污水源热泵技术的研究还可以促进热泵技术在污水处理领域的应用，提升污水处理行业的科技水平和竞争力，推动清洁能源技术的发展和推广。

深入研究污水源热泵技术的意义重大，不仅可以推动环保事业的发展，还可以为我国实现可持续发展目标作出积极贡献。

1.3 研究目的【研究目的】：通过对污水源热泵技术的深入研究和分析，探讨其在能源利用和环境保护方面的价值与作用，为我国城市能源结构调整和环境保护提供科学依据和技术支持。

具体目的包括：1. 分析污水源热泵技术的原理和特点，探讨其在污水资源利用中的优势和潜在价值；2. 探讨污水源热泵在不同应用领域中的具体实施情况和效果，总结成功案例和经验教训；3. 分析当前污水源热泵技术在我国发展现状，揭示存在的问题和不足之处，提出相应解决方案和改进措施；4. 探讨污水源热泵技术未来的发展趋势和前景，结合国内外先进经验，提出我国污水源热泵在技术研究和工程应用方面的发展策略和建议。

2. 正文2.1 污水源热泵技术概述污水源热泵技术是一种将污水中蕴含的热能转化为可利用的热能的技术。
