污泥干化技术介绍随着国家对污泥含水率要求的提升，如《城镇污水处理厂污泥处置园林绿化用泥质》GBT23486-2022，要求含水率2 主要污泥干化产品转鼓式污泥干化机：适用于规模较大的干化项目；按信道数量分为单信道和三信道转鼓干化机；全干化污泥颗粒粒径分布匀称，平均粒径1-4mm。
带式污泥干化机：低温带式桨叶式污泥干化机：间接加热，热媒为蒸汽或导热油等；无需干泥返混，适用于全干化和半干化；半干化污泥为疏松团装，全干化污泥粒径卧式转盘式污泥干化机：间接加热，热媒为蒸汽或导热油；需干泥返混，适用于污泥全干化和半干化；半干化污泥为疏松团状，全干化污泥颗粒粒径分布不匀称。
立式圆盘式污泥干化机：间接加热，热媒一般只采纳导热油；需干泥返混，仅适用于污泥全干化；全干化污泥颗粒粒径分布匀称，平均粒径1-5mm。
流化床式污泥干化机：直接加热、间接加热或混合加热，热媒为蒸汽或导热油等；无需干泥返混，适用于污泥全干化和半干化；半干化污泥颗粒粒径不匀称，全干化污泥粒径1-5mm。
喷雾式污泥干化机：直接加热，热媒为烟气、热空气、过滤蒸汽等；无需干泥返混，适用于污泥全干化和半干化；雾化液滴粒径在30-150um。
3 污泥干化技术进展趋势无论是工业污泥还是市政污泥，其处理的一个可行性目的就是可以作为原料返回到工艺中。
目前国家出台了多项政策，鼓舞污泥减量化、稳定化、无害化、资源化。
降低污泥含水率是减量化的途径，这也是污泥资源化利用的前提，因而污泥干化技术在国内大力推广。
节能化：世界银行估量，2022年中国由于空气污染造成的环境和健康损失将达到GDP总量的13%，中国政府承诺2022年单位国内生产总值CO2排放比2022年下降40%~45%。
《“十三五”节能减排工作方案》要求，到2022年，全国万元国内生产总值能耗要比2022年下降15%，能源消费总量要掌握在50亿吨标准煤以内。
全国化学需氧量、氨氮、二氧化硫、氮氧化物挥发性有机物排放总量比2022年分别下降10%、10%、15%、15%和10%以上。
污泥干化方案1.1 总体方案思路本项目含铜污泥的处理处置流程为：污泥—收集运输—进场接收（称重计量）—鉴别—贮存—干化预处理—包装外售。
1.2 污泥干化工艺选择根据调研资料，含铜污泥含水率一般在75%～80%，污泥呈半固态，需干化脱水后送至金属冶炼厂进一步提炼。
污泥干化常规方法主要有自然干化、热力干化、高干脱水等。
1.2.1自然干化自然干化是指将污泥摊铺晾晒于具有自然滤层或人工滤层的干化场中，借助自然力和介质（如太阳能、风能和空气），使得污泥中的水分因周边空气的蒸汽压的不同而形成从内向外的迁移（蒸发）。
该方法适用于气候比较干燥、占地不紧张以及环境卫生条件允许的地区。
由于气候条件（降雨量、蒸发量、相对密度、风速、年冰冻期）起着至关重要的作用，我国南方大多数具有多雨潮湿季节的地区难以适用。
此外随着工业化、城市化的高速发展，很多北方的大中型发达城市也已难找到适当的土地。
自然干化的周期长（根据气候条件差异极大），可以采用频繁机械搅拌和翻到工艺的强化自然干化来缩短周期；但占地面积大，臭气污染严重等问题的存在，仍以处理小规模经过厌氧消化的脱水污泥为佳。
1.2.2热力干化污泥的大规模、工业化处理工艺中最常见的是热力干化。
事实上，通常人们所讨论的“干化”多数是指热力干化。
热力干化是指利用燃烧化石燃料所产生的热量或工业余热、废热，通过专门的工艺和设备，使污泥失去部分或大部分水分的过程。
这一过程具有处理时间短、占用场地小、处理能力大、减量率高、卫生化程度高、外部因素影响小（如气候、污泥性质等）、最终处置适用性好和灵活性高等优点。
污泥热力干化工艺通常有半干化（含水率不高于40%）和全干化（含水率低于20%）两种，热干化工艺一般仅用脱水污泥，主要技术性能指标（以单机升水蒸发量计）为：热能消耗2940～4200KJ/kgH2O，电能消耗0.04～0.90KW kgH2O。
污泥含水率55%～65%时，热值为 4.8～6.5MJ/kg，可自持燃烧，这样不会受电厂热负荷的影响，真正达到无害化处理效果。
污泥干化方案1.1 总体方案思路本项目含铜污泥的处理处置流程为：污泥—收集运输—进场接收（称重计量）—鉴别—贮存—干化预处理—包装外售。
1.2 污泥干化工艺选择根据调研资料，含铜污泥含水率一般在75%～80%，污泥呈半固态，需干化脱水后送至金属冶炼厂进一步提炼。
污泥干化常规方法主要有自然干化、热力干化、高干脱水等。
1.2.1自然干化自然干化是指将污泥摊铺晾晒于具有自然滤层或人工滤层的干化场中，借助自然力和介质（如太阳能、风能和空气），使得污泥中的水分因周边空气的蒸汽压的不同而形成从内向外的迁移（蒸发）。
该方法适用于气候比较干燥、占地不紧张以及环境卫生条件允许的地区。
由于气候条件（降雨量、蒸发量、相对密度、风速、年冰冻期）起着至关重要的作用，我国南方大多数具有多雨潮湿季节的地区难以适用。
此外随着工业化、城市化的高速发展，很多北方的大中型发达城市也已难找到适当的土地。
自然干化的周期长（根据气候条件差异极大），可以采用频繁机械搅拌和翻到工艺的强化自然干化来缩短周期；但占地面积大，臭气污染严重等问题的存在，仍以处理小规模经过厌氧消化的脱水污泥为佳。
1.2.2热力干化污泥的大规模、工业化处理工艺中最常见的是热力干化。
事实上，通常人们所讨论的“干化”多数是指热力干化。
热力干化是指利用燃烧化石燃料所产生的热量或工业余热、废热，通过专门的工艺和设备，使污泥失去部分或大部分水分的过程。
这一过程具有处理时间短、占用场地小、处理能力大、减量率高、卫生化程度高、外部因素影响小（如气候、污泥性质等）、最终处置适用性好和灵活性高等优点。
污泥热力干化工艺通常有半干化（含水率不高于40%）和全干化（含水率低于20%）两种，热干化工艺一般仅用脱水污泥，主要技术性能指标（以单机升水蒸发量计）为：热能消耗2940～4200KJ/kgH2O，电能消耗0.04～0.90KW kgH2O。
污泥含水率55%～65%时，热值为4.8～6.5MJ/kg，可自持燃烧，这样不会受电厂热负荷的影响，真正达到无害化处理效果。
污泥热干化处理方案目录1. 概述 (2)2. 主要技术原则 (2)3. 技术方案 (3)3.1污泥综合处理工艺流程 (3)3.2 湿污泥输送 (4)3.3 污泥干化系统 (4)3.4 干污泥输送系统 (7)3.5电气部分 (7)3.6控制仪表 (8)4. 土建 (8)4.1建筑布置 (8)4.2抗震措施 (8)4.3结构选型 (9)5. 环境保护 (9)5.1主要污染源及污染物 (9)5.2污染控制措施 (10)6. 节约能源 (11)6.1能耗构成 (11)6.2节能措施 (11)7. 设备配置 (12)1.概述本项目为解决企业的污泥处处置问题，依托电厂低压蒸汽或采用锅炉导热油为热源，实施污泥干化燃料化工艺，对污泥无害化处置。
2.主要技术原则本项目的实施与建设将严格贯彻建设部颁布的《城镇污水处理厂污泥处置及污染防治技术政策（试行）2009年3月》和《城镇污水处理厂污泥单独焚烧泥质标准CJ/T290-2008》等相关规定、市政府和相关部门的文件要求来实施，依据污泥的产量和工程特点，以清洁、节约的基本原则来进行设计。
（1）本期项目建设目的是为解决企业污泥处置的需要。
（2）污泥干化后产生的废气经分离、冷凝和除雾等工艺后，产生的不凝结气体通过风机送入锅炉炉膛进行高温分解。
（3）干化后污泥析出的废汽经冷凝后产生的冷凝水经水泵抽吸加压后送至污水处理系统。
（4）如采用实施热导油锅炉为热源，干化后的半干污泥可直接与燃煤按比例送入热导油锅炉内掺烧。
（5）如采用低压蒸汽为热源，干化后的半干污泥可送至煤场，与燃煤进行适当配比掺合后，作为燃料送入锅炉炉膛进行焚烧处理。
（6）规划人员仅考虑污泥干化运行人员及必要的检修人员。
3.技术方案3.1污泥综合处理工艺流程本项目的主要工艺流程是以低压蒸汽为热源，将含水量约80%的干化成含水量约40%的燃料化污泥送入电厂锅炉进行综合处理。
详见图如下：1.污泥池2.污泥进料斗3.污泥取料机4.污泥烘干机 5污泥出料机 6.干泥输送机 7.冷凝器 8.皮带输送机（干污泥）9.污泥仓10.炉前给料机 11.凝结废水箱 12.锅炉送风机 13.循环流化床 14.烟气处理系统 15.渣仓 16.灰仓 17.引风机 18.烟囱3本次单体工程的设计范围为：从湿污泥池开始至干化后的污泥运至煤场。
污泥干化处理技术与设备一、污泥干燥焚烧污泥焚烧工艺根据焚烧方式又分为直接焚烧和干燥焚烧两种。
污泥的直接焚烧是将高湿污泥在辅助燃料作为热源的情况下直接在焚烧炉内焚烧。
由于污泥的含水量大、热值低，只有加入辅助燃料（煤、重油、柴油等）的情况下，污泥才能燃烧，耗费大量能源。
由于污泥含水量大，焚烧后的尾气量也比较大，后续尾气处理需要庞大的设备，操作控制难度大，相应造成后续喷淋塔、除雾塔等设备处理量大大增加，同时使设备投资和系统运行费用大大提高。
为了降低污泥处理运行费用和提高污泥焚烧效率，将污泥的直接焚烧改造为污泥经干燥后焚烧，因此需要配套污泥干燥设备系统。
污泥的干燥焚烧目的是高效、安全的实现污泥的完全矿化。
在焚烧工艺前面采用污泥干燥工艺的目的是实现污泥的减量化，节省后续焚烧处置的费用。
污泥中大量的水分在干燥阶段被除去，后续的焚烧炉将比直接燃烧时的体积减小，尾气处理系统在设备体积减小的同时，由于水蒸气含量的减少，处理难度会降低而效率会增加。
污泥干燥焚烧把污泥中的水分进行干燥处理后，配以适当比例的煤灰，焚烧产生热能发电。
虽然一次性投资稍高，但由于它具有其它工艺不可代替的优点，特别在污泥量的消减上，卫生化，最终出路上，处置占地面积上，都有其他工艺无法比拟的优势，是一种污泥最终出路的解决办法，在污泥的最终处置方面将有着广泛的前景。
污泥的干燥最早是在二十世纪四十年代开发的，经过几十年的发展，污泥干燥的优点正逐渐显现出来：干燥后的污泥与湿污泥相比，可以大幅度减小体积，从而减小了储存空间，以含水的湿污泥为例，干燥至含水30%时，体积可以减小；形成颗粒或粉状的稳定产品，使污泥形状大大改善；最终产品无臭且无病原体，减轻了污泥的有关负面效应，使处理的污泥更容易被接受；干化后的高热值污泥也可以替代能源，实现变废为宝。
1、污泥干燥的机理干燥是为了去除水分，水分的去除要经历两个主要过程：（1）蒸发过程：物料表面的水分汽化，由于物料表面的水蒸气压低于介质（气体）中的水蒸气分压，水分从物料表面移入介质。
污泥热干化的工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!
污泥热干化工艺流程：
①污泥储存与输送：首先，脱水后的污泥被存储在料仓中，通过污泥泵和输送机送入干化系统，此环节确保污泥稳定供给。
②热干化处理：污泥在干化系统中与热媒（如高温烟气、蒸汽或导热油）接触，热量传递导致污泥中水分蒸发，大幅降低其含水率。
此过程可能采用流化床、旋转圆盘、带式或室式等多种干化设备。
③尾气处理：干化过程中产生的含有水蒸气、挥发性有机物等的尾气需经冷凝和净化处理，以达到排放标准，常用方法包括过滤、洗涤、吸附等。
④干泥收集：干化后的污泥，含水率显著降低，体积减小，便于后续处置或利用，通过收集系统统一输出。
⑤热量回收与利用：为提高能源效率，热干化过程产生的废热可通过热交换器回收，用于预热进入的湿污泥或满足其他工厂用热需求。
⑥控制系统：整个工艺由电气自控仪表系统监控，确保温度、湿度、物料流量等参数稳定，实现自动化操作与管理。
污泥干化详细方案一、背景介绍污泥是城市污水处理厂以及工业生产过程中产生的固体废物，含有大量的有机物质和水分。
传统的处理方法包括填埋、焚烧和堆肥，但这些方法存在环境污染和资源浪费的问题。
因此，污泥干化成为了一种更加环保和高效利用的处理方式。
二、污泥干化的基本原理污泥干化是将含有水分的污泥经过干燥处理，使其水分含量降低至可接受的标准。
通过蒸发水分的过程，污染物的浓缩度提高，从而达到减少体积和易于后续处理的目的。
三、污泥干化的细节方案1. 设备选择污泥干化过程中，可以使用干燥机、压滤机等设备来实现。
根据处理规模和干化效果要求，选择适当的设备是非常重要的。
2. 事前处理在进行污泥干化之前，需要对污泥进行预处理。
这包括去除大颗粒杂质、杀菌消毒、降低有机物质含量等。
通过预处理，可以提高污泥干化的效率和质量。
3. 干燥过程控制在污泥干化过程中，需要控制适当的温度和湿度。
过高的温度可能会导致污泥的烧结和颜色变化，过低的湿度则不利于水分的蒸发。
通过合理的调控，保证干燥过程的顺利进行。
4. 干燥机的性能优化干燥机是实现污泥干化的关键设备之一。
优化干燥机的性能可以提高干燥效率和运行稳定性。
例如，通过增加加热燃烧器的火焰高度和改善燃烧条件，提高热效率和干燥速度。
5. 后处理污泥干化后，还需要对干燥后的产物进行处理。
这可能包括破碎、筛分、压缩等步骤，以使干燥的污泥更容易运输和管理。
四、污泥干化的优势1. 节约资源通过干燥处理，污泥中的水分大大降低，减少了后续处理的成本和资源消耗。
2. 环境友好污泥干化过程中不会产生二氧化碳等有害气体和污染物，减少了对环境的负面影响。
3. 降低危害干燥后的污泥体积较小，减少了污泥的存储和处置难度，降低了对人身安全和环境安全的潜在风险。
4. 可回收利用干燥后的污泥成为了一种具有固体燃料特性的物质，可以用于能源生产和土壤改良等方面，实现资源的再利用。
五、污泥干化的应用领域污泥干化技术已经广泛应用于城市污水处理厂、工业废水处理厂以及农业生产中。

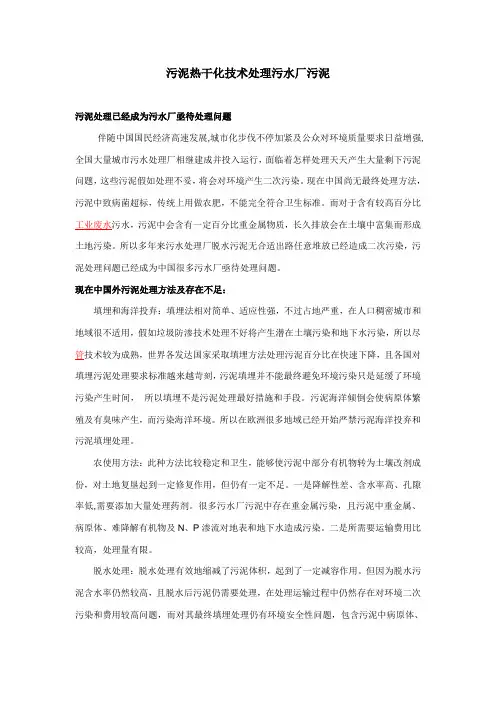

污泥热干化技术处理污水厂污泥污泥处理已经成为污水厂亟待处理问题伴随中国国民经济高速发展,城市化步伐不停加紧及公众对环境质量要求日益增强,全国大量城市污水处理厂相继建成并投入运行，面临着怎样处理天天产生大量剩下污泥问题，这些污泥假如处理不妥，将会对环境产生二次污染。
现在中国尚无最终处理方法，污泥中致病菌超标，传统上用做农肥，不能完全符合卫生标准。
而对于含有较高百分比工业废水污水，污泥中会含有一定百分比重金属物质，长久排放会在土壤中富集而形成土地污染。
所以多年来污水处理厂脱水污泥无合适出路任意堆放已经造成二次污染，污泥处理问题已经成为中国很多污水厂亟待处理问题。
现在中国外污泥处理方法及存在不足：填埋和海洋投弃：填埋法相对简单、适应性强，不过占地严重，在人口稠密城市和地域很不适用，假如垃圾防渗技术处理不好将产生潜在土壤污染和地下水污染，所以尽管技术较为成熟，世界各发达国家采取填埋方法处理污泥百分比在快速下降，且各国对填埋污泥处理要求标准越来越苛刻，污泥填埋并不能最终避免环境污染只是延缓了环境污染产生时间，所以填埋不是污泥处理最好措施和手段。
污泥海洋倾倒会使病原体繁殖及有臭味产生，而污染海洋环境。
所以在欧洲很多地域已经开始严禁污泥海洋投弃和污泥填埋处理。
农使用方法：此种方法比较稳定和卫生，能够使污泥中部分有机物转为土壤改剂成份，对土地复垦起到一定修复作用，但仍有一定不足。
一是降解性差、含水率高、孔隙率低,需要添加大量处理药剂。
很多污水厂污泥中存在重金属污染，且污泥中重金属、病原体、难降解有机物及N、P渗流对地表和地下水造成污染。
二是所需要运输费用比较高，处理量有限。
脱水处理：脱水处理有效地缩减了污泥体积，起到了一定减容作用。
但因为脱水污泥含水率仍然较高，且脱水后污泥仍需要处理，在处理运输过程中仍然存在对环境二次污染和费用较高问题，而对其最终填埋处理仍有环境安全性问题，包含污泥中病原体、臭味及硝化气体爆炸等。
