三维数字建模师考试试卷

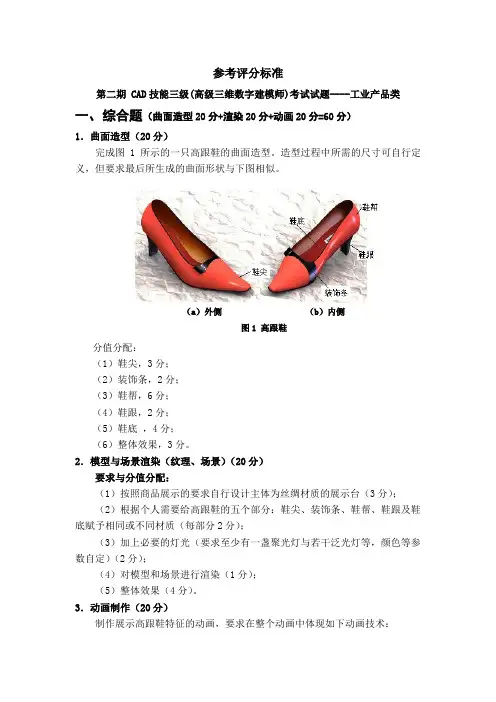

参考评分标准第二期 CAD技能三级(高级三维数字建模师)考试试题----工业产品类一、综合题（曲面造型20分+渲染20分+动画20分=60分）1．曲面造型（20分）完成图1所示的一只高跟鞋的曲面造型。

造型过程中所需的尺寸可自行定义，但要求最后所生成的曲面形状与下图相似。

（a）外侧（b）内侧图1 高跟鞋分值分配：（1）鞋尖，3分；（2）装饰条，2分；（3）鞋帮，6分；（4）鞋跟，2分；（5）鞋底，4分；（6）整体效果，3分。

2．模型与场景渲染（纹理、场景）（20分）要求与分值分配：（1）按照商品展示的要求自行设计主体为丝绸材质的展示台（3分）；（2）根据个人需要给高跟鞋的五个部分：鞋尖、装饰条、鞋帮、鞋跟及鞋底赋予相同或不同材质（每部分2分）；（3）加上必要的灯光（要求至少有一盏聚光灯与若干泛光灯等，颜色等参数自定）（2分）；（4）对模型和场景进行渲染（1分）；（5）整体效果（4分）。

3．动画制作（20分）制作展示高跟鞋特征的动画，要求在整个动画中体现如下动画技术：（1）摄影机动画（变焦与推拉效果）（4分）；（2）摄影机路径动画（摄影机绕展示台旋转展示高跟鞋的结构特征）（4分）；（3）制作单只鞋的跳跃迈步动作（4分）；（4）灯光颜色与亮度变化（4分）；（5）整体效果（4分）。

二、零件参数化和变量化设计（20分）要求与分值分配：（1）根据图2（b）所示二维图形，建立其三维模型并保存此模型，用于完成第三题中规定的装配件建模和装配过程仿真（5分）；（2）参数化图中所示的一组参数：Ø1= Ø20，Ø2= Ø29，Ø3= Ø45，Ø4= Ø65，R= R115，l1=29，l2=22，l3=18，l4=40，l5=6，并建立这些参数间的关系式：Ø2= 1.45Ø1，l 1= Ø2，Ø4= 3.25Ø1，l4=2Ø1，l2=0.55l4，l3=0.9 Ø1，Ø3= 2.25Ø1，R=5.75Ø1，l5=0.3Ø1（每个公式1.5分，共15分）。

计算机三维建模（3DMAX）复习题计算机三维建模考试题型说明：一、填空题：20分，每空1分；选择题30分，每题1分；判断题：10分；简答题40分复习题一、填空题1.放样物体的变形修改包括____缩放____、___扭曲______、____倾斜____、____倒角____和___拟合___五种类型。

2.两个网格物体之间在进行外形上的变形动画时，要求__点数____和____面数___完全相同。

3.动画是用____一组静态的图片____来描绘____一组动作____。

4.添加灯光是场景描绘中必不可少的一个环节。

通常在场景中表现照明效果应添加_____泛光灯_______；若需要设置舞台灯光，应添加___聚光灯____。

5.材质编辑器的样本视窗中，样本球的数量为_____24_______。

6.编辑样条曲线的过程中，只有进入了____曲线________次物体级别，才可能使用轮廓线命令。

若要将生成的轮廓线与原曲线拆分为两个二维图形，应使用_____分离_______命令。

7.在创建（噪声）效果时，勾选面板中的“动态噪声”按钮，可以___不使用记录动画钮而自动播放动画_________。

8.布尔运算合成建模时，要得到两个物体相交的部分，应使用____相交________方式。

9.3ds max软件通过____命令行窗口________来实现对场景中物体的交互控制。

10.在创建动画时，为了使运动物体沿设计好的路径运动，直接通过关键帧很难描绘出物体运动的复杂曲线，此时必须使用_____路径约束_______，它是_____将物体的运动限制在某条或某几条路径上_______。

两个二维图形，要进行布尔运算，必须先将两者合并。

需要合并，使用__编辑样条线__________中的___附加_________命令可以实现。

在摄像机视图中，焦距描述镜头的尺寸，其值越小，视角越___大_______，摄像机离对象越_____近_____，镜头参数越大，视角越_____小_____，摄像机离对象越____远______。

3DSMAX试题及答案一、单选题（每空 2 分，共40 分）1.3dsmax 2012这个功能强大的三维动画软件出品公司为：()A.DiscreetB.AdobeC.MacromediaD.CorelNTFS系统下打开的主程序窗口数为：（）2.3dsmax 2012可以在A.2个B.1个C.无数个D.不能正常使用3.以下可以用来作锥化操作的修改器是：A.BeveltheC.TaperD.Xform4.以下不属于几何体的对象是（）A. 球体B.平面C.粒子系统D.螺旋线5.在 3dsmax 2012中，最大化视图与最小化视图切换的快捷方式默认为（）A.F9B.1C.Alt+WD.Shift+A6.3dsmax 2012中材质编辑器中最多可以显示的样本球个数为（）A. 9B. 13C.8D. 247.渲染场景的快捷方式默认为（）A.F9B.F10C.Shift+QD.F118.edit mesh中有几个次物体类型（）A.5B.4C.3D.69.以下不属于 Edit spline 顶点次物体下操作的按钮的为（）A.ConnectB.WeldC.BreakD.Divide10.3dsmax 2012中默认情况下是以（）视图方式显示A.1B.2C.3D.411.以下不属于放样变形的修改类型的是（）A.ScaleB.NoiseC.FitD.Twist12.以下不属于群组中使用的操作命令的是（）A.GroupB.AttachC.ExplodeD.Collapse13.以下哪一个为Max5默认的渲染器（）A.ScanlineB.BrazilC.VrayD.Insight 14．以下说法正确的是（）A. 弯曲修改器的参数变化不可以形成动画B.Edit mesh 中有3种次物体类型C.放样是使用二维对象形成三维物体D.Scale 放样我们又称之为适配放样15.以下不属于 3dsmax 2012标准材质中贴图通道的是（）A.BumpB.ReflectionC.DiffuseD.Extra light16.以下哪一个不属于 3dsmax 2012中默认灯光类型（）A.OmniB.Target SpotC.Free DirectD.Brazil-Light17.以下哪一个可以用来合并场景文件（）A.MergeB.OpenC.ExportD.Viw Image files18.3dsmax 2012中默认的对齐快捷键为（）A.WB.Shift+JC.Alt+AD.Ctrl+D19.火焰雾光学特效效果可以在以下哪个视图中正常渲染（）A.TopB.FrontC.CameraD.Back20.edit spline 中可以进行正常布尔运算的次物体层级为（）A.VertexB.EdgeC.LineD.Spline二、判断题（每题 2 分，共 20 分）1. 3ds max不能按一定的间隔自动保存文件。

参考考评分标准第一期CAD技能二级(三维数字建模师)考试试题----工业产品类一、实体造型（零件三维环境设置＋草图设计＋特征造型＝5＋10＋30＝45分）①按照各零件图中所注尺寸生成12个零件的实体造型，并做适当润饰:（1）阀体1；（2）套筒2；（3）螺帽3；（4）阀门4；（5）垫圈5；（6）凹环6；（7）填料7；（8）螺帽8；（9）把手9；（10）螺母10；（11）调节螺帽11；（12）凸环12。

②用零件名称做为文件名保存在以考生姓名为名称的文件夹中。

套筒2共2分其中：圆柱和孔1分，螺纹1分。

螺帽共4分其中：正六边形1分，30度倒角1分，螺纹1分,退刀槽1分垫圈5共1分凹环6共2分其中：圆柱1分，锥面1分填料7共2分其中：圆柱1分，锥面1分螺帽8共4分其中：六棱柱1分，30度倒角1分，退刀槽1分，其它1分把手9共3分其中：圆柱及圆角1分,把1分，方孔1分螺母10共3分其中：正六边形1分，30度倒角1分，螺纹及螺纹倒角1分凸环12共2分其中：圆柱1分，锥凸台1分二、装配（20分）①按照旋转开关的装配图，将生成的零件实体装配成旋转开关的装配体;②生成爆炸图，拆解顺序要与装配顺序相匹配；生成爆炸图2分三、根据阀体三维模型生成阀体的二维零件图，或根据旋转开关装配体生成旋转开关的二维装配图（25分）零件图要求：与所给阀体的零件图内容一致。

分值分配如下：1视图共14分，其中：A3图纸幅面1分;俯视图主要采用三维模型投影得到，3分;主视图主要采用三维模型投影得到，3分;主视图肋板无剖面线，表达正确，3分。

肋板移出剖面，2分;A-A局部剖主要采用三维模型投影得到,2分。

②标注尺寸共6分，其中：尺寸数字为2.5号字，1分；每7个尺寸标注正确1分，共5分（不计圆角半径,共有30个线性尺寸、2个角度尺寸、3个倒角尺寸）。

3其它共5分，其中：技术要求和填写标题栏等文字，1分表面结构要求，每4个粗糙度符号1分（视图中共15个粗糙度符号，图纸右下角3组粗糙度符号算作1个），共4分。

3ds考试题和答案一、选择题（每题2分，共20分）1. 3ds Max中的“3ds”代表什么？A. 三维设计软件B. 三维动画软件C. 三维建模软件D. 三维渲染软件答案：B2. 3ds Max中，以下哪个不是视图快捷键？A. F3B. F4C. F5D. F63. 在3ds Max中，以下哪个命令用于创建基本几何体？A. CreateB. ModifyC. HierarchyD. Motion答案：A4. 3ds Max中，以下哪个不是材质编辑器的选项？A. BlinnB. MetalC. Multi/Sub-ObjectD. Edit Poly答案：D5. 在3ds Max中，以下哪个不是灯光类型？B. SpotC. FreeD. Distant答案：C6. 3ds Max中，以下哪个不是摄像机类型？A. TargetB. FreeC. DollyD. VRay Physical答案：C7. 在3ds Max中，以下哪个不是渲染设置的选项？A. Render SetupB. Video PostC. Material EditorD. Environment答案：C8. 3ds Max中，以下哪个不是动画控制器？A. Bezier Float ControllerB. Linear Position ControllerC. List ControllerD. Path Constraint答案：D9. 在3ds Max中，以下哪个不是粒子系统？A. SnowB. PArrayC. PF SourceD. Spray答案：B10. 3ds Max中，以下哪个不是修改器？A. ExtrudeB. BendC. TwistD. Material Editor答案：D二、填空题（每题2分，共20分）1. 3ds Max是一款由________公司开发的三维建模、动画和渲染软件。

答案：Autodesk2. 在3ds Max中，________视图提供了一个三维空间的视角。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==cad三级考试试题篇一：全国CAD等级考试三级第三期真题篇二：工业产品CAD技能三级试题1参考评分标准第X期 CAD技能三级(高级三维数字建模师)考试试题----工业产品类一、综合题（曲面造型20分+渲染20分+动画20分=60分）1．曲面造型（20分）完成图1所示某型水龙头的造型。

造型过程中所需的尺寸可自行定义，但要求最后所生成的零件外形接头与图示相似（其中开关手柄与阀体为中空结构）。

分值分配：（1）阀体，8分；（2）出水滤网，2分；（3）开关手柄，5分；（4）连接段，1分；（5）下水操纵杆，2分；（6）整体效果，2分。

2．模型与场景渲染（纹理、场景）（20分）要求与分值分配：（1）展示台设计：按照商品展示的要求自行设计展示台，可以放置在大理石地面或者木制台面上，背景可自主设计（3分）；（2）赋材质：根据个人喜好给水龙头各部分赋予材质，要求阀体为不锈钢，连接段为黄铜，其余可任选（每部分1.5分）；（3）灯光设计：加上必要的灯光（要求至少有一盏聚光灯与若干泛光灯等，颜色等参数自定）（2分）；（4）渲染：对模型和场景进行渲染（4分）；（5）整体效果（3.5分）。

3．动画制作（20分）制作展示水龙头结构及功能的动画，要求在整个动画中体现如下动画技术：（1）摄影机动画（变焦与推拉效果）（3分）；（2）摄影机路径动画（摄影机绕水龙头旋转展示水龙头外部结构特征）（3分）；（3）制作展示水龙头功能的动画：打开开关手柄，水从出水滤网盖下流出；关闭，则水流截止；开关手柄可以360°范围内任意旋转；下水操纵杆可在一定范围内移动（6分）；（4）通过灯光颜色与亮度变化来展示水龙头的质感（4分）；（5）整体效果（4分）。

二、零件参数化和变量化设计（20分）要求与分值分配：（1）根据图2（b）“阀杆”零件的二维图构建三维模型，该模型用于完成第三题中规定的装配过程仿真（4分）；（2）参数化图中所示的一组参数：?1=?10，SR=SR5，?2=?28，?3=?24，L1=83，L2=26，L3=10，L4=3，L5=8，建立这些参数间的关系式：SR=0.5?1，?2=2.8?1，?3=2.4?1，L1=8.3?1，L2=2.6?1，L3=?1，L4=0.3，L5=0.8?1（每个公式2分，共16分）。

三维数字建模师职业岗位培养考核训练样题-理论题1、AutoCAD中，新增的工作空间名称是：A、二维草图与注释B、三维建模C、三维基础D、AUTOCAD经典正确答案：C2、栅格状态默认为开启，以下哪种方法无法关闭该状态：A、单机状态栏上的栅格按钮B、将GRIDMODE变量设置为1 B、或者GRID然后输入OFF D、以上均不正确正确答案：B3、在AutoCAD中，Autodesk更改了帮助菜单显示方式A、易浏览器方式显示B、电子文书显示A、可执行性文件方式D、PDF文件方式正确答案：A4、在AutoCAD中，移植以前版本的自定义时，在工作空间中怎么显示A、直接显示新的工作空间B、只显示移植过来的工作空间和新增加的工作空间C、两者都显示D、以上说法都不对正确答案：C5、将特性从一个图层复制到其他图层用到的功能是A、图层匹配B、图层漫游A、图层隔离D、无正确答案：A6、在AutoCAD中，以下那一项不能切换工作空间A、快速访问工具栏B、工作空间工具栏C、格式-工作空间菜单D、切换工作空间状态栏正确答案：C7、AutoCAD新增了“欢迎屏幕”视频，包括了该软件的快速入门视频，下面那一项不属于该视频显示A、新功能概述B、打印图形布局C、创建图块与表格D、创建文字和标注正确答案：C8、在新版本中，增加了透明度选项，哪项设置值是不正确的？A、BYLAYERB、BYLOCK D、0 D、95正确答案：D9、图案填充时，可以A、将光标移至闭合区域预览填充结果B、为填充图案指定背景色C、使用夹点不能调整非关联图案填充D、使用夹点能调整非关联图案填充正确答案：C10、关于快速启动工具栏，下面说法错误的是A、可以显示在功能区的下方B、可以显示在功能区的上方D、可以在里面将经典菜单调用出来D、以上说法均正确正确答案：D11、使用一下那种命令，可以根据选定的对象类型和常规对象来创建新对象A、ADDCENTERB、ADDSELECTED B、ADCNAVIGATE D、ACTUSERMESSAGE正确答案：B12、要为多个选定的图层设置透明度时，按住那个键并单击选择多个图层A、SHIFTB、CTRL B、ALT D、以上均正确正确答案：B13、在AutoCAD版本中，图形窗口中“二维模型空间”的“统一背景”颜色默认为A、黑色B、白色B、灰色D、33,40,48正确答案：B14、新版本中，标题栏不显示文件的完整路径，请问怎么修改可以A、在“选项”对话框的“显示”选项卡中进行设置B、在“选项”对话框的“文件”选项卡中进行设置D、在“选项”对话框的“系统”选项卡中进行设置D、在“选项”对话框的“打开与保存”选项卡进行设置正确答案：D15、在三维建模工作空间中，新增了一个选项卡，该选项卡是A、实体选项卡B、曲面选项卡B、网格选项卡D、渲染选项卡正确答案：B16、创建新图形“使用样板”时，符合中国技术制图标准的样板名代号是：A、GBB、DIN A、ANSI D、JIS正确答案：A17、将图和已标注的尺寸同时放大2倍，其结果是：A、尺寸值是原尺寸的2倍B、尺寸值不变，字高是原尺寸的2倍A、尺寸箭头是原尺寸的2倍D、原尺寸不变正确答案：A18、用夹点（GRIPS）进行编辑是，要先选择作为基点的夹点，这个被选定的夹点称为基夹点，并且保持选定夹点之间的几何图形完好如初，在选定其它夹点时需要按什么键？A、F2B、SHIFT B、F6 D、CTRL正确答案：B19、夹点编辑的五种编辑方式是：移动、旋转、比例缩放、拉伸和（）？A、镜像B、阵列A、复制D、偏离正确答案：A20、若刚绘制了一个多线段对象，想撤销该图形的绘制，下面那个操作是错误的？A、点击CTRL+ZB、按ESC键B、通过输入命令U D、在命令行输入UNDO正确答案：B21、在一次命令执行过程中，可以重复进行同样对象绘制的命令是？A、ELLIPSE椭圆B、POLYGON正多边形C、DONUT圆形D、SPLINE样条曲线正确答案：C22、绘制圆环时，若将内径指定为0，则会？A、绘制一个线宽为0的圆B、绘制一个实心圆B、提示重新输入数值D、提示错误，退出该命令正确答案：B23、对一个对象圆角之后，有时候发现对象被修剪，有时候发现对象没有被修剪，究其原因是？A、修建之后应当选择“删除”B、倒角选项里有T，可以控制对象是否被修剪B、应该先进行倒角再修剪D、用户的误操作正确答案：B24、在进行编辑的时候，首先删掉了一个圆形，然后删掉了一个矩形。

参考考评分标准第一期CAD技能二级(三维数字建模师)考试试题----工业产品类一、实体造型（零件三维环境设置＋草图设计＋特征造型＝5＋10＋30＝45分）①按照各零件图中所注尺寸生成12个零件的实体造型，并做适当润饰:（1）阀体1；（2）套筒2；（3）螺帽3；（4）阀门4；（5）垫圈5；（6）凹环6；（7）填料7；（8）螺帽8；（9）把手9；（10）螺母10；（11）调节螺帽11；（12）凸环12。

②用零件名称做为文件名保存在以考生姓名为名称的文件夹中。

套筒2共2分其中：圆柱和孔1分，螺纹1分。

螺帽共4分其中：正六边形1分，30度倒角1分，螺纹1分,退刀槽1分垫圈5共1分凹环6共2分其中：圆柱1分，锥面1分填料7共2分其中：圆柱1分，锥面1分螺帽8共4分其中：六棱柱1分，30度倒角1分，退刀槽1分，其它1分把手9共3分其中：圆柱及圆角1分,把1分，方孔1分螺母10共3分其中：正六边形1分，30度倒角1分，螺纹及螺纹倒角1分凸环12共2分其中：圆柱1分，锥凸台1分二、装配（20分）①按照旋转开关的装配图，将生成的零件实体装配成旋转开关的装配体;②生成爆炸图，拆解顺序要与装配顺序相匹配；生成爆炸图2分三、根据阀体三维模型生成阀体的二维零件图，或根据旋转开关装配体生成旋转开关的二维装配图（25分）零件图要求：与所给阀体的零件图内容一致。

分值分配如下：1视图共14分，其中：A3图纸幅面1分;俯视图主要采用三维模型投影得到，3分;主视图主要采用三维模型投影得到，3分;主视图肋板无剖面线，表达正确，3分。

肋板移出剖面，2分;A-A局部剖主要采用三维模型投影得到,2分。

②标注尺寸共6分，其中：尺寸数字为2.5号字，1分；每7个尺寸标注正确1分，共5分（不计圆角半径,共有30个线性尺寸、2个角度尺寸、3个倒角尺寸）。

3其它共5分，其中：技术要求和填写标题栏等文字，1分表面结构要求，每4个粗糙度符号1分（视图中共15个粗糙度符号，图纸右下角3组粗糙度符号算作1个），共4分。
