Tyco连接器基础知识：材料、镀层、压接教程文件

压接基本原理及操作要求一、压接原理压接，就是接线端的金属压线筒包住裸导线，用手动或自动的专用压接工具对压线筒进行机械压紧而产生的连接，是让金属在规定的限度内发生变形将导线连接到接触件上的一种技术。

好的压接连接会使金属互溶流动，使绞合导线和接触件材料对称变形。

这种压接连接类似于一种冷焊连接，从而得到好的机械强度和连续性。

二、压接对导线的要求1. 用于压接连接的导线应符合下列规定：a 用于压接连接的导线应为多股绞合线；b 导线线芯材料的硬度应和压线筒材料硬度相近；c 导线线芯应为镀银铜线。

使用镀锡或镀镍导线必须经过批准，但镀镍导线不适用于低电压。

2. 导线端头处理：a 导线端头处理应符合QJ/Z 146《导线端头处理工艺》中4.1条的规定，但压接导线的线芯不应搪锡b 导线脱头长度应符合相应压接件的要求c 应保护好已脱头的线芯以免线芯散乱，当导线线芯层次被弄乱时，应重新按原方向轻轻捻紧，使其恢复原状，并保持清洁绝缘层的切除整齐，导线线芯无损伤，绞合均匀顺直，松紧适宜合格绝缘层切除不齐；导线线芯绞捻过分；导线线芯绞合松散；导线线芯损伤、折断；导线线芯带有绝缘物；导线绝缘层损伤不合格三、压接件1. 压线件的选取：压接件应选用国家均用标准、航天工业行业标准或其他军工行业标准规定的压接件。

采用非标准压接件时，必须经过全面试验和技术鉴定。

压线筒的压线范围必须和被压接导线线芯截面相适配，一个压线筒需压接两根导线时，压线筒的压线范围和两根导线线芯截面的总合相适配。

2. 压线筒的结构3. 压线筒的材料：①压线筒材料应选用铜或铜合金，其硬度和导线材料硬度相适配；②压线筒表面应电镀金。

四、压接工具1. 压接工具选取步骤：①根据压接连接器的型号类别确定压接工具本体型号；②根据接触偶的规格确定定位器的档位；③根据接触偶所配导线确定压接操作时的压力盘档位。

2. 压接工具的检定：①用检验规检定：检定M22520/1-01时将压力盘档位调至第4档，完全压合压接钳，“通端-DO”应可以通过既可以自由的放入工具的牙齿或压膜之间，“止端-NO GO”应不能通过（既能部分放入工具的压齿或压膜之间，但不能通过），释放工具时工具应自动返回到完全打开的位置；检定M22520/2-01时将压力盘档位调至第8/档，闭合压接钳，“通端-GO”应可以通过既可以自由的放入工具的压齿或压膜之间，“止端-NO GO”应不能通过（能部分放入工具的压齿或压膜之间，但不能通过），释放工具时工具应自动返回到完全打开的位置。

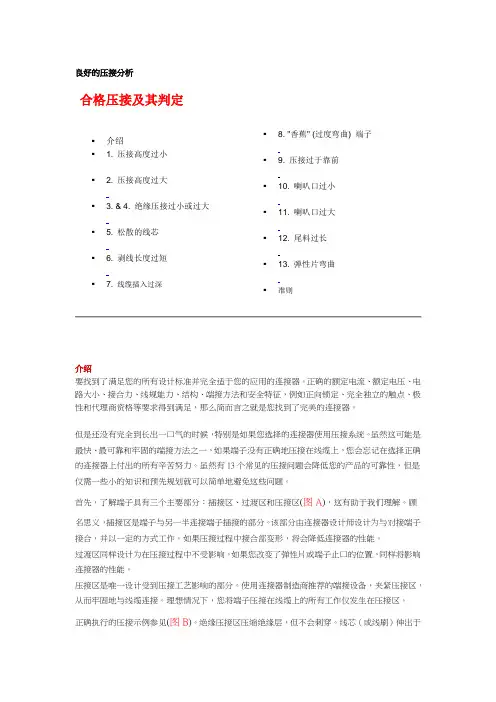

良好的压接分析合格压接及其判定▪介绍▪ 1. 压接高度过小▪ 2. 压接高度过大▪ 3. & 4. 绝缘压接过小或过大▪ 5. 松散的线芯▪ 6. 剥线长度过短▪7. 线缆插入过深▪8. "香蕉" (过度弯曲) 端子▪9. 压接过于靠前▪10. 喇叭口过小▪11. 喇叭口过大▪12. 尾料过长▪13. 弹性片弯曲▪准则介绍要找到了满足您的所有设计标准并完全适于您的应用的连接器。

正确的额定电流、额定电压、电路大小、接合力、线规能力、结构、端接方法和安全特征，例如正向锁定、完全独立的触点、极性和代理商资格等要求得到满足，那么简而言之就是您找到了完美的连接器。

但是还没有完全到长出一口气的时候，特别是如果您选择的连接器使用压接系统。

虽然这可能是最快、最可靠和牢固的端接方法之一，如果端子没有正确地压接在线缆上，您会忘记在选择正确的连接器上付出的所有辛苦努力。

虽然有13个常见的压接问题会降低您的产品的可靠性，但是仅需一些小的知识和预先规划就可以简单地避免这些问题。

首先，了解端子具有三个主要部分：插接区、过渡区和压接区(图A)，这有助于我们理解。

顾名思义，插接区是端子与另一半连接端子插接的部分。

该部分由连接器设计师设计为与对接端子接合，并以一定的方式工作。

如果压接过程中接合部变形，将会降低连接器的性能。

过渡区同样设计为在压接过程中不受影响。

如果您改变了弹性片或端子止口的位置，同样将影响连接器的性能。

压接区是唯一设计受到压接工艺影响的部分。

使用连接器制造商推荐的端接设备，夹紧压接区，从而牢固地与线缆连接。

理想情况下，您将端子压接在线缆上的所有工作仅发生在压接区。

正确执行的压接示例参见(图B)。

绝缘压接区压缩绝缘层，但不会刺穿。

线芯（或线刷）伸出于导体压接区前部的距离至少等于线缆导体的直径。

例如，18 AWG线缆应伸出至少.040"。

在绝缘和导体压接区之间的部分可以看见绝缘层和导体。

第一章连接器的技术基础第一课引言什么是连接器为什么要使用连接器连接器的分类Molex产品和全球市场1什么是连接器？返回页首连接器是我们电子工程技术人员经常接触的一种部件。

它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。

连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。

连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。

例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。

但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。

就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。

由于我们只关心电路连接器，所以，本课程将紧密结合Molex公司的产品，集中介绍电路连接器及其应用。

2为什么要使用连接器？返回页首设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法（例如焊接）固定接牢。

这样一来，无论对于生产还是使用，都带来了诸多不便。

以汽车电池为例。

假定电池电缆被固定焊牢在电池上，汽车生产厂为安装电池就增加了工作量，增加了生产时间和成本。

电池损坏需要更换时，还要将汽车送到维修站，脱焊拆除旧的，再焊上新的，为此要付较多的人工费。

有了连接器就可以免除许多麻烦，从商店买个新电池，断开连接器，拆除旧电池，装上新电池，重新接通连接器就可以了。

这个简单的例子说明了连接器的好处。

它使设计和生产过程更方便、更灵活，降低了生产和维护成本。

连接器的好处改善生产过程连接器简化电子产品的装配过程。

也简化了批量生产过程易于维修如果某电子元部件失效，装有连接器时可以快速更换失效元部件便于升级随着技术进步，装有连接器时可以更新元部件，用新的、更完善的元部件代替旧的提高设计的灵活性使用连接器使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。
