电动机连续运行控制电路实现

三相异步电动机连续控制电路一、引言三相异步电动机是工业生产中最常用的电动机之一。

它具有结构简单、使用可靠、运行平稳等特点，被广泛应用于各种机械设备中。

在实际应用中，为了满足不同的工艺要求和实现自动化控制，需要对三相异步电动机进行连续控制。

本文将介绍三相异步电动机连续控制电路的相关知识。

二、三相异步电动机基础知识1. 三相异步电动机的结构和工作原理三相异步电动机由定子和转子两部分组成。

定子上布置着三个对称排列的同心圆形线圈，称为定子绕组。

转子上也布置着类似的线圈，称为转子绕组。

当通过定子绕组通以交流电时，在定子内形成旋转磁场，磁场旋转速度等于供电频率除以极对数。

由于转子中也存在磁场，因此在磁场作用下，转子会受到一个旋转力矩，并随着旋转磁场而旋转。

2. 三相异步电动机的运行特性三相异步电动机具有以下运行特性：（1）起动特性：三相异步电动机的起动需要通过一定的方法来实现，常用的方法有直接启动、降压启动和星-三角启动等。

（2）空载特性：当三相异步电动机处于空载状态时，其转速会略高于额定转速。

（3）负载特性：当三相异步电动机处于负载状态时，其转速会下降，但不会低于额定转速。

三、三相异步电动机连续控制电路1. 三相异步电动机连续控制原理三相异步电动机连续控制是指通过改变电源对电机的供电方式和供电参数，来实现对电机的运行状态进行调节。

常用的控制方式有调速、正反转和制动等。

其中调速是最常见的一种控制方式。

2. 三相异步电动机调速控制原理调速是通过改变供电频率或改变供电电压来实现对三相异步电动机转速进行调节。

常用的调速方法有变频调速和降压调速两种。

（1）变频调速变频调速是指通过将交流供电源经过整流、滤波、逆变等处理后，得到一个可变频率、可变幅值的交流输出，从而实现对电机转速的调节。

变频调速的优点是调速范围大，控制精度高，但成本较高。

（2）降压调速降压调速是指通过改变电源对电机的供电电压来实现对电机转速的调节。

常用的降压调速方法有自耦降压启动、稳压变压器降压启动和可控硅降压启动等。

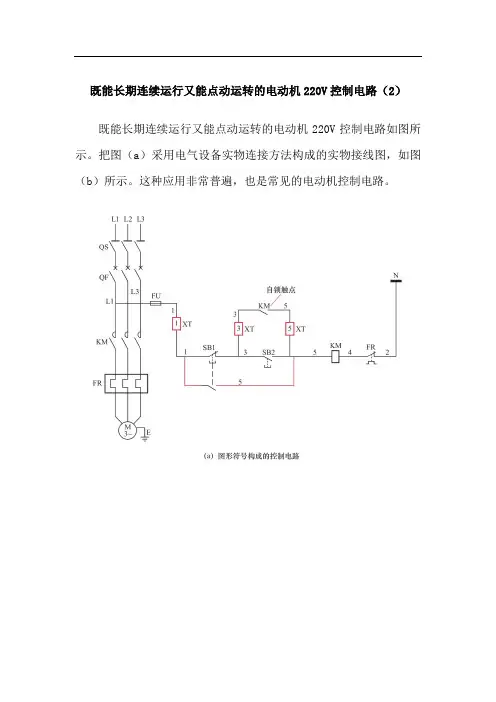

既能长期连续运行又能点动运转的电动机220V控制电路（2）既能长期连续运行又能点动运转的电动机220V控制电路如图所示。

把图（a）采用电气设备实物连接方法构成的实物接线图，如图（b）所示。

这种应用非常普遍，也是常见的电动机控制电路。

回路送电操作合上三相隔离开关QS；合上主回路断路器QF；主电路送电后，合上控制回路熔断器FU。

电路工作原理按下启动按钮SB2动合触点闭合。

电源L1相→控制回路熔断器FU→1号线→端子排XT（1）→1号线→停止按钮SB1动断触点→3号线→端子排XT（3）→3号线→启动按钮SB2动合触点（按下时闭合）→5号线→端子排XT（5）→5号线→接触器KM线圈→4号线→热继电器FR动断触点→2号线→电源N极。

线圈两端形成220V的工作电压，接触器KM线圈得到220V的电压动作，KM的动合触点闭合自保。

主电路中的接触器KM三个主触点同时闭合，电动机M绕组获得三相380V交流电源，电动机运转驱动机械设备工作。

按下停止按钮SB1，动断触点SB1断开，切断接触器KM线圈控制电路，接触器KM线圈断电释放，接触器KM的三个主触点同时断开，电动机M绕组脱离三相380V交流电源，停止转动，机械设备停止工作。

点动操作按下停止按钮SB1，动断触点断开，切断正常启动回路电源。

当停止按钮SB1的动合触点闭合时，电源L1相→控制回路熔断器FU→1号线→端子排XT（1）→1号线→停止按钮SB1下的动合触点（按到位置时接通）→5号线→接触器KM线圈→4号线→热继电器FR的动断触点2号线→电源N极。

线圈两端形成220V的工作电压，接触器KM得电动作。

主电路中的接触器KM三个主触点同时闭合，电动机M绕组获得三相380V交流电源，电动机运转驱动机械设备工作。

手离开停止按钮SB1动合触点断开，接触器KM线圈断电释放，接触器KM的三个主触点同时断开，电动机M绕组脱离三相380V交流电源，停止转动，机械设备停止工作。

描述点动与连续运行控制电路的工作
过程
点动与连续运行控制电路是一种常见的电动机控制电路，用于实现电动机的点动和连续运行模式。

1. 点动模式：
- 在点动模式下，按下启动按钮，电动机接通电源开始运行。

- 当松开启动按钮时，电动机停止运行。

- 这种模式通常用于调试、短时间运行或需要频繁起停的场合。

2. 连续运行模式：
- 按下启动按钮后，接触器的线圈通电，其主触点闭合，电动机接通电源开始运行。

- 同时，接触器的辅助触点也会闭合，将启动按钮短路，使其在松开后不会影响电动机的运行。

- 要停止电动机，只需按下停止按钮，接触器的线圈失电，主触点断开，电动机停止运行。

这种电路在实际应用中非常常见，例如在工业生产线上的输送带、机床等设备中。

通过点动模式可以方便地进行调试和位置调整，而连续运行模式则适用于长时间的连续工作。

需要注意的是，具体的工作过程可能会因电路的设计和实际应用而有所不同。

在实际使用中，还应考虑电动机的保护、过载保护等因素，以确保电路的安全可靠运行。

如果你需要更详细的信息或者有其他问题，请随时告诉我。

电动机连续运行控制电路原理电动机是工业生产中常见的一种设备，其用途广泛，可以用于驱动各种机械设备。

在实际应用中，电动机的控制是非常重要的一个环节。

本文将介绍电动机连续运行控制电路的原理。

一、电动机的工作原理电动机是将电能转化为机械能的设备，其工作原理是利用磁场力的作用使电流导体受到力的作用，从而转动电动机的转子，从而驱动机械设备工作。

二、电动机连续运行控制电路的原理电动机的控制主要是实现其正反转和启停控制。

电动机连续运行控制电路是指在电动机启动后，其可以连续运行，在需要停止时，可以通过控制电路实现电动机的停止。

电动机连续运行控制电路的原理主要包括以下几个方面：1.电源电路电源电路是电动机控制电路的基础，其作用是为电动机提供电源。

一般情况下，电动机需要接受三相交流电源。

在实际应用中，需要根据电动机的功率大小来选择电源电路的参数，以保证电动机能够正常运行。

2.运行控制电路运行控制电路是电动机连续运行控制电路的核心部分，其作用是控制电动机的启动和运行。

在实际应用中，可以采用多种方式来实现电动机的控制，如直接启动、星三角启动、自耦启动等。

在电动机运行过程中，需要对其进行实时监控，以保证其正常运行。

为此，可以在电动机控制电路中加入各种传感器，实现对电动机运行状态的监测。

3.停止控制电路停止控制电路是电动机连续运行控制电路的另一个重要部分，其作用是实现电动机的停止。

在实际应用中，可以采用多种方式来实现电动机的停止，如制动、减速停止、直接切断电源等。

在电动机停止后，还需要对其进行监测，以确保电动机的安全。

为此，可以在电动机控制电路中加入各种传感器，实现对电动机停止状态的监测。

三、总结电动机连续运行控制电路是电动机控制电路的重要组成部分，其主要作用是实现电动机的连续运行和停止控制。

在实际应用中，需要根据电动机的功率大小和应用场景来选择电动机控制电路的参数，以保证电动机能够正常运行。

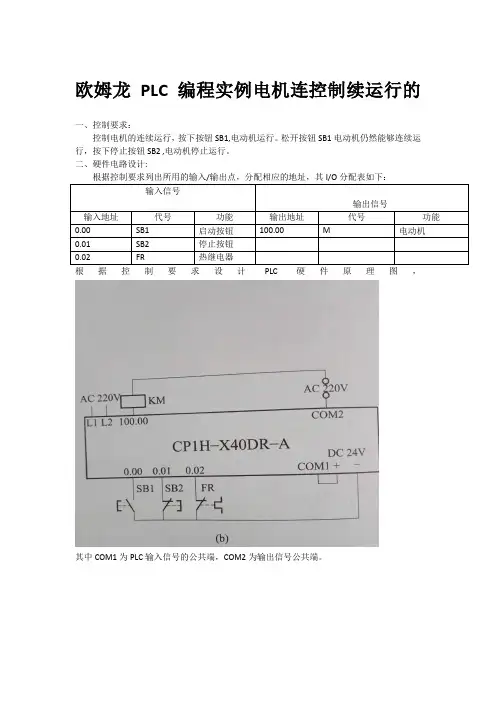

欧姆龙PLC编程实例电机连控制续运行的
一、控制要求：
控制电机的连续运行，按下按钮SB1,电动机运行。

松开按钮SB1电动机仍然能够连续运行，按下停止按钮SB2 ,电动机停止运行。

二、硬件电路设计:
根据控制要求列出所用的输入/输出点，分配相应的地址，其I/O分配表如下：
0.02FR热继电器
根据控制要求设计PLC硬件原理图，其中COM1为PLC输入信号的公共端，COM2为输出信号公共端。

电动机控制电路图。

三、采用按钮控制电动机的连续运行，在电动程序基础上，应增加自锁功能。

四、根据控制要求设计控制梯形图。

五、程序的执行过程：（1）.当按下SB1时，输入信号0.00有效，输出信号100.00为ON, 同时其触点实现自锁，并控制接触器KM的线圈通电，电动机启动运行；当按下SB2时，输入信号0.01断开，输出信号100.00为OFF,控制接触器KM的线圈断电，电动机停止运行。

(2).当电动机过载时热继电器动作，输入信号0.02断开，使输出信号100.00复位，切断KM的线圈回路，达到对电动机过载保护的目的。

六、编程心得：在程序设计中，输入信号0.01和0.02采用的动断触点，对于PLC输入信号的内部状态取决于外部端子的状态。

对于PLC的输入信号，外部端子对应内部的状态有两种，PLC输入端子接成动断触点，PLC在使用时其内部触点已经有效，因此应使用动合触点，这样设计的程序更加可靠。

当电动机发生过载时，FR的触点动作，使输入信号0.02断开，电动机无法启动，当停止按钮SB2接触不良时，输入信号0.01断开，电动机无法启动。

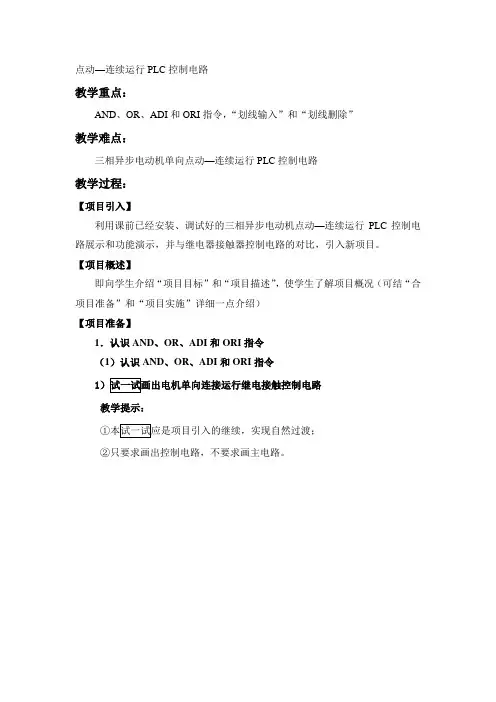

点动—连续运行PLC控制电路
教学重点：
AND、OR、ADI和ORI指令，“划线输入”和“划线删除”
教学难点：
三相异步电动机单向点动—连续运行PLC控制电路
教学过程：
【项目引入】
利用课前已经安装、调试好的三相异步电动机点动—连续运行PLC控制电路展示和功能演示，并与继电器接触器控制电路的对比，引入新项目。

【项目概述】
即向学生介绍“项目目标”和“项目描述”，使学生了解项目概况（可结“合项目准备”和“项目实施”详细一点介绍）
【项目准备】
1．认识AND、OR、ADI和ORI指令
（1）认识AND、OR、ADI和ORI指令
1
教学提示：
②只要求画出控制电路，不要求画主电路。

一、概述三相异步电动机是工业生产中常用的一种电动机，它具有结构简单、可靠性高、效率高等优点，在很多领域都有广泛的应用。

而对于三相异步电动机的控制，连续控制电路是一种常见的控制方法，它通过对电动机的供电电压进行调节，实现对电动机转速的连续控制，是一种有效的控制手段。

本文将介绍三相异步电动机连续控制电路的原理，包括其基本原理、实现方式和应用。

二、三相异步电动机基本原理1. 三相异步电动机的结构和工作原理三相异步电动机是一种感应电动机，由定子和转子组成。

当通过定子绕组通入三相交流电时，会在定子绕组中产生一个旋转磁场。

转子由感应电动机的工作原理可知，在这旋转磁场的作用下，转子内也会产生感应电动势，从而使转子产生转动运动。

通过控制定子绕组中的电流或转子上的电流，可以实现对三相异步电动机的控制。

2. 三相异步电动机的控制原理三相异步电动机的控制原理主要是通过改变电动机的供电电压和频率来实现。

其中，改变电动机的供电电压可以实现对电动机转矩和转速的控制；而改变电动机的供电频率，则可以实现对电动机转速的控制。

在连续控制电路中，通常采用改变电动机的供电电压来进行控制。

三、三相异步电动机连续控制电路原理1. 连续控制电路的基本结构连续控制电路的基本结构包括电源模块、控制模块和输出模块。

电源模块负责将输入的交流电转换为可供电动机使用的直流电；控制模块负责对输出电压进行调节，实现对电动机的控制；输出模块将调节后的电压提供给电动机使用。

2. 连续控制电路的工作原理连续控制电路通过控制控制模块中的电路来改变输出电压，从而实现对电动机的控制。

一般来说，控制模块中会采用脉宽调制（PWM）或者调压变压器来实现对输出电压的调节。

通过改变控制模块中的控制信号，可以精确地调节输出电压，从而实现对电动机转速的连续控制。

四、三相异步电动机连续控制电路的实现方式1. 脉宽调制（PWM）控制方式脉宽调制是一种常用的连续控制方式，它通过改变输出脉冲的宽度来实现对输出电压的调节。

实验一三相异步电动机点动与连续运行控制一、实验目的1、熟悉常用低压电器元件（接触器、热继电器和按钮等）的功能及使用方法。

2、掌握自锁作用。

3、培养学生电气控制系统的识图能力和安装调试电气线路的动手能力。

4、培养学生分析实际问题和解决实际问题的能力。

二、实验仪器设备三相异步电动机、接触器、热继电器、一组按钮。

电源、导线若干、万用表等。

三、实验内容三相异步电动机点动与连续运行控制四、实验步骤1、点动控制图1 点动控制主电路和控制电路（1）按图1连接点动控制的主电路和控制电路。

先连接主电路，然后连接控制电路。

（2）运行、调试：合上电源开关QS；起动：按下按钮SB →接触器KM 线圈得电→KM 主触头闭合→电动机M 起动运行；停车：松开按钮SB →接触器KM 线圈失电→KM 主触头断开→电动机M 停转；停止使用时：断开电源开关QS 。

2 、连续运行控制线路图2 连续运行主电路和控制电路（1）按图2连接连续运行控制电路的主电路和控制电路。

先连接主电路，然后连接控制电路。

（2）运行、调试：合上电源开关QS；起动：按下按钮SB2 →接触器KM 线圈得电→KM 主触头闭合→电动机M 起动运行，接触器KM 的辅助常开触头闭合-自锁，使接触器KM线圈保持得电→电动机M 连续运行；停车：按下按钮SB1 →接触器KM 线圈失电→KM 主触头断开→电动机M 停转；保护环节：短路保护、过载保护、失压和欠压保护当电气控制系统中出现短路、过载或失压和欠压等故障现象，保护环节的电器动作，电动机M 停转。

停止使用时：断开电源开关QS 。

五、实验分析1．分析点动控制、连续运行控制电路的特点，比较二者区别。

2．分析电路中常见的故障现象，采取哪些保护措施？3．在实验过程中出现的异常现象，及解决措施。

实验二 三相异步电动机正反转控制一、实验目的1、熟悉常用低压电器元件（按钮、接触器及热继电器）的功能及使用方法。

2、掌握自锁、互锁的作用。

3、培养学生电气控制系统的识图能力和安装调试电气线路的动手能力。

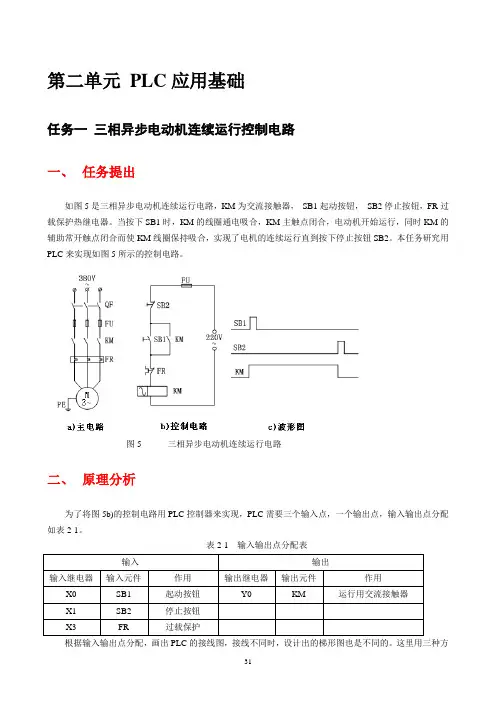

第二单元PLC应用基础任务一三相异步电动机连续运行控制电路一、任务提出如图5是三相异步电动机连续运行电路，KM为交流接触器，SB1起动按钮，SB2停止按钮，FR过载保护热继电器。

当按下SB1时，KM的线圈通电吸合，KM主触点闭合，电动机开始运行，同时KM的辅助常开触点闭合而使KM线圈保持吸合，实现了电机的连续运行直到按下停止按钮SB2。

本任务研究用PLC来实现如图5所示的控制电路。

图5 三相异步电动机连续运行电路二、原理分析为了将图5b)的控制电路用PLC控制器来实现，PLC需要三个输入点，一个输出点，输入输出点分配如表2-1。

表2-1 输入输出点分配表根据输入输出点分配，画出PLC的接线图，接线不同时，设计出的梯形图也是不同的。

这里用三种方案实现任务。

1．PLC控制系统中的触点类型沿用继电器控制系统中的触点类型，即：SB1起动按钮在继电器系统中使用常开触点，PLC系统中仍使用常开触点；SB2停止按钮和FR过载保护热继电器原来使用常闭触点，PLC系统中仍使用常闭触点，如图7a)为PLC的接线图，由此设计的梯形图如图7b)，当SB2、FR不动作时，X1、X2接通，X1、X2的常开触点闭合，常开触点断开，所以在梯形图中X1、X2要使用常开触点，确保X1、X2的外接器件不动作时，X1、X2接通，为起动做好准备，只要按下SB1，X0接通，X0的常开触点闭合，驱动Y0动作，使Y0外接的KM线圈吸合，KM的主触点闭合，主电路接通，电机M运行。

梯形图中Y0的常开触点接通，使得Y0的输出保持，维持电机M的连续运行，直到按下SB2，此时X1不通，常开触点断开，使Y0断开，Y0外接的KM线圈释放，KM的主触点断开，主电路断开，电机M 停止运行。

图7 PLC实现三相异步电动机连续运行电路方案一2．PLC 控制系统中的所有输入触点类型全部采用常开触点。

即：SB1起动按钮、SB2停止按钮和FR过载保护热继电器全部接入常开触点，如图6a)为PLC的接线图，由此设计的梯形图如图6b)，当SB2、FR不动作时，X1、X2不接通，X1、X2的常开触点断开，常闭触点闭合，所以在梯形图中X1、X2要使用常闭触点，确保X1、X2的外接器件不动作时，X1、X2接通，为起动做好准备，只要按下SB1，X0接通，X0的常开触点闭合，驱动Y0动作，使Y0外接的KM线圈吸合，KM的主触点闭合，主电路接通，电机M运行。

电动机连续运行控制线路工作原理电动机连续运行控制线路是电气自动化领域中应用广泛的一种控制系统，其主要作用是为了保护电动机，提高其使用寿命，并减少机器故障发生的频率。

该控制系统使电动机可以在一定的负载范围内连续、稳定地运行，同时可以根据需要对其实现定时停机、过电流保护等功能。

本文将详细介绍电动机连续运行控制线路的工作原理。

一、电动机连续运行控制线路的基本组成电动机连续运行控制线路主要由三部分组成，分别是电源部分、控制部分和保护部分。

1. 电源部分：电源部分主要由供电电源、电源开关和配电装置组成，其功能是为整个控制系统提供稳定可靠的电源。

2. 控制部分：控制部分主要由控制器、接触器、继电器和开关等组成，其功能是实现对电动机的启动、停止、正转和反转等控制，并能根据需要实现电动机速度、方向等参数的调整。

3. 保护部分：保护部分主要由过载继电器、短路继电器和温度继电器等组成，其功能是在电动机发生过载、短路、过温等异常情况时及时切断电源，保护电动机的安全运行。

二、电动机连续运行控制线路的工作原理1. 系统启动当用户需要启动电动机时，通过手动或自动启动按钮使电源接通，此时控制器的状态为待机状态。

用户通过控制器的按钮向电动机发出启动信号，控制器驱动接触器的线圈吸合，从而使电动机开始运行。

同时，温度继电器、过载继电器和短路继电器等保护部件开始工作，确保电动机的安全运行。

2. 系统停止当用户需要停止电动机时，通过手动或自动停止按钮使电源停止供应，此时控制器的状态为待机状态。

控制器通过维持接触器的线圈不闭合来停止电动机的运转。

3. 正转和反转电动机控制系统可以通过正转和反转按钮实现电动机的正反转。

当用户按下正转按钮时，控制器使电动机正转运行。

当用户按下反转按钮时，控制器则使电动机反转运行。

4. 过载保护当电动机负载过大导致电流过大时，过载继电器会被激活，并切断电源，从而保护电动机。

5. 短路保护当电动机发生短路事件时，短路继电器会被激活，并切断电源，从而保护电动机。

电动机连续运行控制电路原理一、概述在工业生产和日常生活中，电动机被广泛应用于各种设备和机械装置中，对电动机进行连续运行控制是非常重要的。

本文将介绍电动机连续运行控制的基本原理和相关电路设计。

二、电动机连续运行控制原理电动机的连续运行控制是指电动机在一定的运行条件下持续工作，并且能够根据需要进行启动和停止。

其基本原理是通过控制电路对电动机进行电源的控制，以达到连续工作的目的。

三、电动机连续运行控制电路设计3.1 电源控制电路电源控制电路是电动机连续运行控制的关键部分，它通常由继电器、开关和保护装置等组成。

其中，继电器起到电源开关的作用，可以控制电流的通断；开关用于手动控制电机的启动和停止；保护装置可以监测电机的运行状态，以避免过载和短路等故障。

3.2 电压控制电路电压控制电路是用来控制电动机供电电压的部分，它可以通过调节电源电压来改变电机的转速。

一般可以采用可调变压器或是变频器等设备来实现电压的控制。

变压器可以通过改变绕组的匝数来调节输出电压，从而实现对电机转速的控制。

3.3 速度控制电路速度控制电路用于调节电动机的转速，常见的控制方法有电阻调速、磁阻调速和直流电机的极性调换等。

其中，电阻调速是通过改变外加电阻的阻值来改变电机的转速；磁阻调速是通过改变磁路的磁导率来调节电机的转速；直流电机的极性调换则是通过改变电机的绕组连接方式来改变电机的运转方向和转速。

四、电动机连续运行控制电路实例下面以一个简单的电动机连续运行控制电路为例，进行具体的介绍。

4.1 电源控制电路设计首先，我们需要选择适合的继电器来控制电源的开关。

常用的继电器有交流继电器和直流继电器两种，根据电机的工作电流和电压来选择合适的继电器。

同时，为了保护电动机，还需要添加过载保护装置和短路保护装置。

4.2 电压控制电路设计在电压控制电路中，我们可以采用可调变压器来控制电机的供电电压。

通过旋转可调变压器的旋钮，可以改变输出电压，从而控制电机的转速。

电动机连续运行控制电路原理一、引言电动机是现代工业生产中必不可少的设备之一，而电动机的连续运行控制电路则是保证电动机正常运转的重要组成部分。

本文将从电动机连续运行控制电路的原理、构成及工作流程等方面进行详细阐述。

二、电动机连续运行控制电路的原理1. 电动机启动过程在正常情况下，当启动按钮按下时，起始器中的接触器K1和热继电器FR分别被通电，接触器K2和K3断开。

此时，交流接触器KM闭合，将三相交流电源送入三相异步电动机中。

由于此时三相异步电动机处于静止状态，因此启动过程中需要较大的起始转矩才能使其开始旋转。

2. 运行过程中的控制当异步电动机达到额定转速后，接触器K2闭合，将主线路上的热继电器FR断开，并使得接触器K3闭合。

此时交流接触器KM仍然保持闭合状态，但是已经不再对异步电动机进行供电。

如果此时需要停止异步电动机，则只需按下停止按钮即可实现。

3. 异常情况下的保护在电动机运行过程中，如果出现了过载、短路等异常情况，则热继电器FR会立即断开主线路，避免电动机受到更大的损伤。

三、电动机连续运行控制电路的构成1. 起始器起始器是整个电动机连续运行控制电路中最重要的组成部分之一。

它包括了启动按钮、停止按钮、接触器K1、K2、K3等元件。

当启动按钮按下时，起始器中的接触器K1和热继电器FR分别被通电，接触器K2和K3断开。

此时，交流接触器KM闭合，将三相交流电源送入异步电动机中。

2. 热继电器热继电器是起始器中的一个重要组成部分。

它能够感知到异步电动机是否处于正常工作状态，并在出现异常情况时立即切断主线路，保护异步电动机不受到更大的损伤。

3. 交流接触器交流接触器是将三相交流电源送入异步电动机中的关键组成部分。

当启动按钮按下时，交流接触器闭合，将三相交流电源送入异步电动机中。

当异步电动机达到额定转速后，交流接触器不再对其进行供电。

四、电动机连续运行控制电路的工作流程1. 启动过程当启动按钮按下时，起始器中的接触器K1和热继电器FR分别被通电，接触器K2和K3断开。
