汽车空调试验方法(2010-09-19)

汽车空调实验试验研究当前我国汽车空调系统研究的主要手段。

通过试验来对比系统性能的变化，在此基础上提出改进系统设计和最优运行的技术方案，是国内汽车空调生产厂家采用的主要设计方式。

国内外的学者和工程技术人员利用试验方法对汽车空调进行了大量的研究工作，极大地促进了汽车空调的发展。

如西安交通大学的吴业正等针对汽车空调压缩机运行范围广、冷量测试跨度大及系统内带油率高等特点，研究改进了全自动汽车空调压缩机性能测试系统。

吉林大学高青等较为完整的提出了汽车空调制冷性能试验研究方法，采用传热风洞测试了部件及系统全性能，并运行F 检验拟合分析方法分析了主要影响因素对空调性能参数的影响程度和趋势。

国外C.P. Tso 等人对车室内的传热传质进行了试验和理论分析。

随着国家法规对新能源汽车能耗的要求日益严苛，汽车生产商必须根据整车热管理及能量流结果，从各环节采用精益化分析手段降低能量传递链过程中的能耗水平。

由于汽车空调的能耗在夏季和冬季占新能源汽车能耗的较大比重，如何通过试验手段分析空调的热管理性能并实现能耗优化是当前整车热管理面临的主要问题。

本文参照国内、国外部分汽车公司整车空调热管理测试需求及测试要求，结合传统车辆管理性能试验规范，提出了纯电动汽车空调热管理性能试验规范，包括整车最佳充注量试验、整车空调降温性能试验和整车空调采暖性能试验。

最后结合未来汽车空调的发展趋势，指出未来空调试验的研究方向。

整车最佳充注量试验样车空调系统充入起始充注量（起始充注量为该车样车空调系统设计值减100g），按表1工况开展试验，待空调高低压和空调出风口温度平衡时，以25g/次充注，最后直到冷凝器出口表面过冷度和膨胀阀出口表面过热度发生突变，试验结束。

表1 整车最佳充注量试验工况定义设置采集频率0.5Hz，采集各测量点的数据。

连续5min内测量点温度变化在±0.5℃内，高低压±50kPa，即可判断达到平衡。

试验中要随时注意观察数据变化及环境舱内车辆异常情况，冷凝器出口表面过冷度和膨胀阀出口表面过热度发生突变或样车出现异常、车辆出现故障或工况连续完成后，试验中止。

目录一、概述二、纯电动汽车空调系统的能效技术要求2.1 空调系统的能效技术要求2.2 能效技术要求的影响因素三、纯电动汽车空调系统的试验方法3.1 试验方法的基本原则3.2 试验方法的具体步骤四、结论五、参考文献一、概述伴随着全球环境保护意识的提高和能源消耗问题的突出，电动汽车作为清洁能源车辆受到了越来越多的关注。

而电动汽车的空调系统，作为保障驾驶舒适性的重要装备，其能效技术要求和试验方法也成为了研究的焦点之一。

本文将探讨纯电动汽车空调系统的能效技术要求及试验方法。

二、纯电动汽车空调系统的能效技术要求2.1 空调系统的能效技术要求纯电动汽车的空调系统，一方面需要满足驾驶者的舒适需求，另一方面需要保证系统能效的高效和节能。

具体来讲，纯电动汽车空调系统的能效技术要求包括以下几个方面：（1）制冷效能：空调系统需要在车内快速制冷，并能够保持恒定的室内温度，因此制冷效能是空调系统能效的重要指标之一。

（2）制热效能：在寒冷的气候条件下，空调系统需要快速制热，并能够在车内保持舒适的温度。

（3）能源消耗：纯电动汽车空调系统需要在尽量少的能源消耗情况下实现舒适的驾驶环境，因此能源消耗也是一个重要的能效指标。

2.2 能效技术要求的影响因素纯电动汽车空调系统的能效技术要求受到多种因素的影响，主要包括以下几点：（1）电动汽车的功率：纯电动汽车通常装备有高功率的电池和电动机，因此空调系统的制冷和制热能力需要相应提升，以满足车辆的功率需求。

（2）空调系统的设计：空调系统的设计对其能效有着至关重要的影响，包括制冷循环、换热器和风道系统等设计的优化。

（3）环境温度和湿度：不同地区的环境温度和湿度条件会影响空调系统的能效表现，因此需要根据实际使用情况进行相应的技术调整。

三、纯电动汽车空调系统的试验方法3.1 试验方法的基本原则针对纯电动汽车空调系统的能效技术要求，需要建立一套科学合理的试验方法来评估其能效性能。

试验方法的基本原则包括：（1）真实性与全面性：试验方法需要尽可能地模拟实际使用条件，对空调系统的各项性能进行综合评估，保证评价结果的真实和全面。

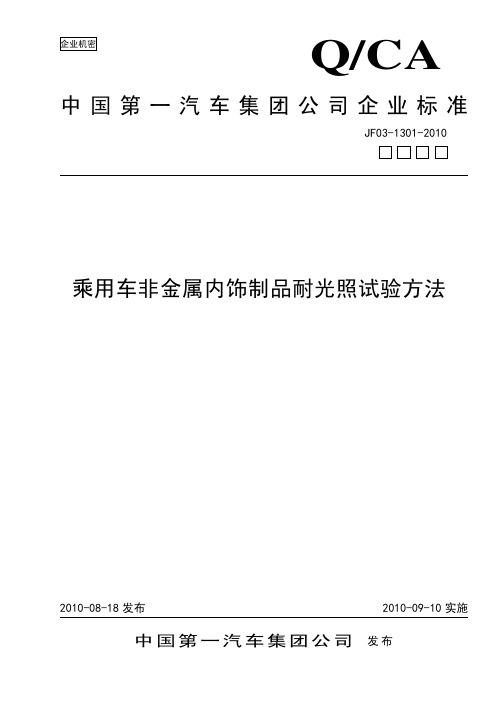

Q/CA企业机密乘用车非金属内饰制品耐光照试验方法JF03-1301-2010前言本标准的附录A、附录B、附录C为规范性的附录。
