原油电脱盐电脱水技术课件
定期检查电极板、变压器等设备的运行状 况，确保设备处于良好状态；同时注意安 全操作，避免发生事故。
电脱盐效果影响因素及优化措施
影响因素
原油性质、温度、压力、电极板间距、 进料速度等都会影响电脱盐效果。
优化措施
根据实际情况调整工艺参数，如提高 温度、降低压力、调整电极板间距、 控制进料速度等；同时加强设备维护 和保养，提高设备运行效率。
滴的乳化和分离效果；同时，通过优化操作参数和设备结构，提高处理
能力和降低能耗。
05
原油电脱盐电脱水技术发展趋势 与展望
技术发展方向与趋势
高效能
提高电脱盐电脱水装置 的脱盐脱水效率，降低
能耗和生产成本。
环保性
研发低污染或无污染的 电脱盐电脱水技术，减 少对环境的负面影响。
智能化
利用先进的信息技术， 实现电脱盐电脱水装置 的自动化和智能化控制。
电脱水效果影响因素及优化措施
影响因素
原油性质（如粘度、含水率等）、操作条件（如电场强度、温度、停留时间等）、设备结构（如电极 板间距、层数等）。
优化措施
根据实际情况调整操作参数，如提高电场强度、优化电极板间距和层数等；加强进料质量控制，降低 原油含水率；采用新型的电脱水技术和设备，提高脱水效果。
04
03
原油电脱水技术详解
电脱水原理及设备
原理
利用电场作用，使原油中的水分通过电泳、偶极聚结和振荡聚结等方式从原油中 脱出。
设备
主要包括电脱水器、高压电源、控制柜等。电脱水器是核心设备，其内部通常装 有多层电极板，电极板之间有适当的间距，以便水分在电场作用下聚结和沉降。
电脱水工艺流程
电场建立
通过高压电源在电 极板间建立电场。

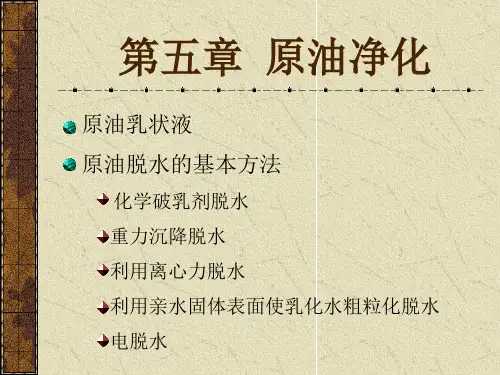

油气集输概论原油净化PPT课件
渐稳定的性质。 影响因素：
分散度越高和原油粘度越大，稳定性好 乳化剂的类型和保护膜的性质：第一类， 低分子有机物，脂肪酸、环烷酸、低分子 胶质，界面保护膜强度低，稳定性低。
稳定性和老化的影响因素续
第二类，高分子有机物，如沥青、沥青 质等，凝胶状界面膜，第三类，粘土、 砂粒、高熔点石蜡（C70~80）固体乳化 剂，机械强度高，乳状液稳定性好。 内相颗粒表面带电 温度，温度增高，稳定性下降 水的PH值，PH值增加，稳定性变差 时间，随时间推移变得更稳定
电泳过程中，水滴受原油的阻力产生拉 长变形，削弱了界面膜的机械强度。
水滴的大小不等、带电量不同，运动速 度也不同。水滴会发生碰撞。
削弱的界面膜破裂，水滴合并、增大， 沉降。
（１）电泳聚结
未发生碰撞合并或碰撞合并后还不足以 沉降的水滴将运动之与水滴极性相反的 电极区附近。水滴在电极区附近聚集， 增加了碰撞合并的几率，使原油中大量 小水滴主要在电极区附近析出。
第一节 原油乳状液
原油中水的种类： 游离水：常温下短时间内沉降分离 乳化水：很难用沉降法分出。 乳化水与原油的混合物称油水乳状液或 原油乳状液。
一、原油乳状液的类型
乳状液：两种（或两种以上）不互溶（或微量 互溶）的液体，其中一种以极小的液 滴分散于另一种液体中，这种分散物 系称为乳状液。
“油包水型乳状液W/O”：水以极微小颗粒分散 在原油中，水是分散相（内相），油是连续相 （外相） 。 “水包油型乳状液O/W”：油以极小颗粒分散在 水中，油是内相、水是外相。
从油水界面处沿罐截面向上流动的速度 减慢，为原油中较小粒径水滴的沉降创 造了有利条件。
经沉降分离后的原油由中心集油槽和 原油排出管流出沉降罐。污水经虹吸管 由排水管排出。
分散度越高和原油粘度越大，稳定性好 乳化剂的类型和保护膜的性质：第一类， 低分子有机物，脂肪酸、环烷酸、低分子 胶质，界面保护膜强度低，稳定性低。
稳定性和老化的影响因素续
第二类，高分子有机物，如沥青、沥青 质等，凝胶状界面膜，第三类，粘土、 砂粒、高熔点石蜡（C70~80）固体乳化 剂，机械强度高，乳状液稳定性好。 内相颗粒表面带电 温度，温度增高，稳定性下降 水的PH值，PH值增加，稳定性变差 时间，随时间推移变得更稳定
电泳过程中，水滴受原油的阻力产生拉 长变形，削弱了界面膜的机械强度。
水滴的大小不等、带电量不同，运动速 度也不同。水滴会发生碰撞。
削弱的界面膜破裂，水滴合并、增大， 沉降。
（１）电泳聚结
未发生碰撞合并或碰撞合并后还不足以 沉降的水滴将运动之与水滴极性相反的 电极区附近。水滴在电极区附近聚集， 增加了碰撞合并的几率，使原油中大量 小水滴主要在电极区附近析出。
第一节 原油乳状液
原油中水的种类： 游离水：常温下短时间内沉降分离 乳化水：很难用沉降法分出。 乳化水与原油的混合物称油水乳状液或 原油乳状液。
一、原油乳状液的类型
乳状液：两种（或两种以上）不互溶（或微量 互溶）的液体，其中一种以极小的液 滴分散于另一种液体中，这种分散物 系称为乳状液。
“油包水型乳状液W/O”：水以极微小颗粒分散 在原油中，水是分散相（内相），油是连续相 （外相） 。 “水包油型乳状液O/W”：油以极小颗粒分散在 水中，油是内相、水是外相。
从油水界面处沿罐截面向上流动的速度 减慢，为原油中较小粒径水滴的沉降创 造了有利条件。
经沉降分离后的原油由中心集油槽和 原油排出管流出沉降罐。污水经虹吸管 由排水管排出。

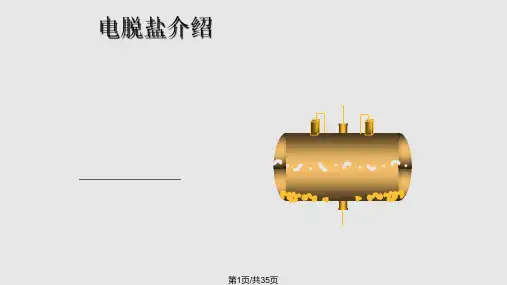

电脱盐技术交流PPT课件
注水量
=2%
电罐排水含油量
=1%
加入道夫凯特破乳剂后 < 500 ppm
脱后含盐
=5 ppm,
脱后含水
< 0.30 %
第31页/共35页
案例７ － 韩国LG 炼油
处理能力
= ３０００万吨／年
加工原油
1) Duri (21 API)
2) Doba
(20.5 API)
3) Champion (23 API)
第32页/共35页
LG Caltex refinery- South Korea
Dorf Ketal
Competitor
第33页/共35页
THANK YOU
第34页/共35页
感谢您的观看！
第35页/共35页
破乳剂 SR 1123
• 减少油相中水滴的表面张力
-
-
+
+
-
+ +-
- ++ -
-
- ++ -
-
-
-
+
+
-
+ +-
- ++ -
-
-+ +
-
+
-
+
-
Oil
• 可以将水相中附着在固体颗 粒表面的油状膜以水膜润湿， 可将固体通过水相排出
Water
第11页/共35页
电脱盐工艺示意图
二级电电脱盐流程示意图
SR 1123 注入位置
广州石化-中国
400 350 300 250 200 150 100
50 0

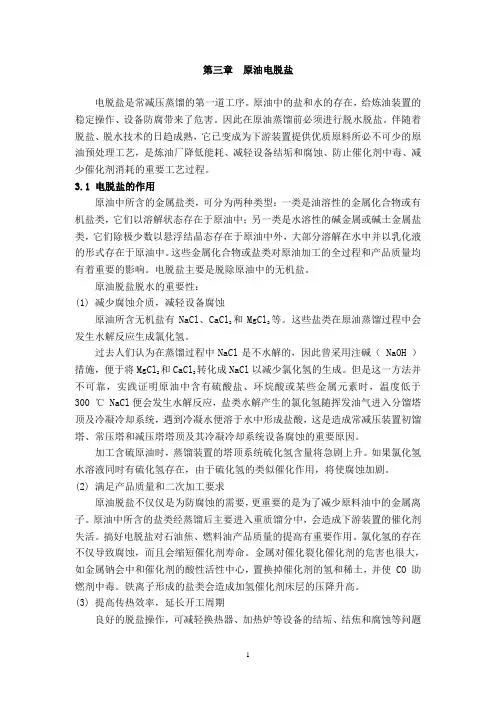

第三章 原油电脱盐
第三章原油电脱盐电脱盐是常减压蒸馏的第一道工序。
原油中的盐和水的存在，给炼油装置的稳定操作、设备防腐带来了危害。
因此在原油蒸馏前必须进行脱水脱盐。
伴随着脱盐、脱水技术的日趋成熟，它已变成为下游装置提供优质原料所必不可少的原油预处理工艺，是炼油厂降低能耗、减轻设备结垢和腐蚀、防止催化剂中毒、减少催化剂消耗的重要工艺过程。
3.1 电脱盐的作用原油中所含的金属盐类，可分为两种类型：一类是油溶性的金属化合物或有机盐类，它们以溶解状态存在于原油中；另一类是水溶性的碱金属或碱土金属盐类，它们除极少数以悬浮结晶态存在于原油中外，大部分溶解在水中并以乳化液的形式存在于原油中。
这些金属化合物或盐类对原油加工的全过程和产品质量均有着重要的影响。
电脱盐主要是脱除原油中的无机盐。
原油脱盐脱水的重要性：(1) 减少腐蚀介质，减轻设备腐蚀原油所含无机盐有NaCl、CaCl2和MgCl2等。
这些盐类在原油蒸馏过程中会发生水解反应生成氯化氢。
过去人们认为在蒸馏过程中NaCl是不水解的，因此曾采用注碱（ NaOH ）措施，便于将MgCl2和CaCl2转化成NaCl以减少氯化氢的生成。
但是这一方法并不可靠，实践证明原油中含有硫酸盐、环烷酸或某些金属元素时，温度低于300 ℃ NaCl便会发生水解反应，盐类水解产生的氯化氢随挥发油气进入分馏塔顶及冷凝冷却系统，遇到冷凝水便溶于水中形成盐酸，这是造成常减压装置初馏塔、常压塔和减压塔塔顶及其冷凝冷却系统设备腐蚀的重要原因。
加工含硫原油时，蒸馏装置的塔顶系统硫化氢含量将急剧上升。
如果氯化氢水溶液同时有硫化氢存在，由于硫化氢的类似催化作用，将使腐蚀加剧。
(2) 满足产品质量和二次加工要求原油脱盐不仅仅是为防腐蚀的需要，更重要的是为了减少原料油中的金属离子。
原油中所含的盐类经蒸馏后主要进入重质馏分中，会造成下游装置的催化剂失活。
搞好电脱盐对石油焦、燃料油产品质量的提高有重要作用。
氯化氢的存在不仅导致腐蚀，而且会缩短催化剂寿命。
原油预处理课件PPT
根界常据位国 过规内低炼：脱厂水生与盐产油实没时践有，分：当离采完以用全就EC=被O0排. 走32，- 造和成脱S水O带4油2。-形式存在的钙盐，随温度升高，在水中的 -四水、滴电溶沉脱降盐解速脱度水度,m的/s工；减艺流小程和，设备100℃以上溶解度更小，只能靠水的洗涤作用除去一部分 注换 。水热量 器以依、据加非原热料炉啉性中质，键而水定蒸合：发如后存果盐加析在工出的形的原成油盐有非垢常。机重，化盐含合量非物常高钙，可镁以增盐加注（水量如。 环烷酸和酚盐等），溶于油 而不溶于水。 偏转球形调节阀：控制阀开度，全开时混合强度最小，压降值越大，混合强度越大。
设立渣式油 电流脱增化盐催罐大化：裂处含化理：量水含小盐、量量管路<很3复mg杂低/L，，难的含以水分原<0配. 均油匀。中的含水量，从而增大偶极聚结作用力。
具有较强的表面活性 常规脱盐时：以CO32- 和SO42-形式存在的钙盐，随温度升高，在水中的溶解度减小，100℃以上溶解度更小，只能靠水的洗涤作用除去一部分 加入水包油型破乳剂，破坏乳化膜，使水滴聚集长大。 四、电脱盐脱水的操作条件 加入水包油型破乳剂，破坏乳化膜，使水滴聚集长大。 文献介绍的电场临界分散梯度为4. 0kV/cm时，合适的停留时间约为2min。 温度升高，油蒸汽压升高，操作压力增大。 K-原油介电常数；
一、原油预处理的必要性
➢原油中含有哪些杂质呢？
少量的泥沙和铁锈等固体杂质。
原油中含水（油田伴生水、开采过程中注水）
原油中含盐（Na、K、Ca、Mg的氯化物，含量：Na盐>Ca盐，Mg
盐和K盐很少。硫酸盐、碳酸盐和油溶性有机酸盐）
一、原油预处理的必要性
➢原油中含水、含盐的影响 （1）增加能量消耗 水汽化潜热大（2255KJ/Kg），含水增加加工过程的燃料和
设立渣式油 电流脱增化盐催罐大化：裂处含化理：量水含小盐、量量管路<很3复mg杂低/L，，难的含以水分原<0配. 均油匀。中的含水量，从而增大偶极聚结作用力。
具有较强的表面活性 常规脱盐时：以CO32- 和SO42-形式存在的钙盐，随温度升高，在水中的溶解度减小，100℃以上溶解度更小，只能靠水的洗涤作用除去一部分 加入水包油型破乳剂，破坏乳化膜，使水滴聚集长大。 四、电脱盐脱水的操作条件 加入水包油型破乳剂，破坏乳化膜，使水滴聚集长大。 文献介绍的电场临界分散梯度为4. 0kV/cm时，合适的停留时间约为2min。 温度升高，油蒸汽压升高，操作压力增大。 K-原油介电常数；
一、原油预处理的必要性
➢原油中含有哪些杂质呢？
少量的泥沙和铁锈等固体杂质。
原油中含水（油田伴生水、开采过程中注水）
原油中含盐（Na、K、Ca、Mg的氯化物，含量：Na盐>Ca盐，Mg
盐和K盐很少。硫酸盐、碳酸盐和油溶性有机酸盐）
一、原油预处理的必要性
➢原油中含水、含盐的影响 （1）增加能量消耗 水汽化潜热大（2255KJ/Kg），含水增加加工过程的燃料和
原油的预处理----电化学脱盐脱水
如何去除原油中的盐与水
原油中的大部分盐溶于原油所含的水分中 采取有效的油水分离的手段，可同时去除原油
中的盐。 悬浮在原油中的盐细粒，可采取向原油中注入
部分淡水（约原油总量的5%）来溶解。
电—化学脱盐脱水基本原理
在原油中注入一定量淡水（5%左右）
感谢您对文章的阅读跟下载，希望本
岁月匆匆像一阵风，有多少故事留下感动。愿曾经的相遇，无论是锦上添花，还是追悔莫及；无论是青涩年华的懵懂赏 识，还是成长岁月无法躲避的经历……愿曾经的过往，依然如花芬芳四溢，永远无悔岁月赐予的美好相遇。
其实，人生之路的每一段相遇，都是一笔财富，尤其亲情、友情和爱情。在漫长的旅途上，他们都会丰富你的生命，使 你的生命更充实，更真实；丰盈你的内心，使你的内心更慈悲，更善良。所以生活的美好，缘于一颗善良的心，愿我们都能 善待自己和他人。
篇文章能帮助到您，建议您下载后自 其实，世上最温暖的语言，“ 不是我爱ቤተ መጻሕፍቲ ባይዱ，而是在一起。” 所以懂得才是最美的相遇！只有彼此以诚相待，彼此尊重，
己先查看一遍，把用不上的部分页面 相互包容，相互懂得，才能走的更远。 相遇是缘，相守是爱。缘是多么的妙不可言，而懂得又是多么的难能可贵。否则就会错过一时，错过一世！ 择一人深爱，陪一人到老。一路相扶相持，一路心手相牵，一路笑对风雨。在平凡的世界，不求爱的轰轰烈烈；不求誓 言多么美丽；唯愿简单的相处，真心地付出，平淡地相守，才不负最美的人生；不负善良的自己。
一路走来，愿相亲相爱的人，相濡以沫，同甘共苦，百年好合。愿有情有意的人，不离不弃，相惜相守，共度人生的每 一个朝夕……直到老得哪也去不了，依然是彼此手心里的宝，感恩一路有你！
原油中含盐对设备的腐蚀
主要为Mgcl2 、Cacl2的水解反应，生成盐酸， 造成金属设备的腐蚀。反应如下： Mgcl2+2H2O〓Mg(OH)2↓+2Hcl Cacl2+2H2O〓Ca(OH)2+2Hcl ↓↓ Fe+Hcl 〓Fecl2+H2
原油处理工艺简介ppt课件
w
d
2 w
g
(w
o )
18o
由斯托克斯公式可知，通过增大水分密度，
扩大油水密度差，减小油液粘度可以提高
沉降分离速度，从而提高分离效率。
11
1904年Hazen根据实践经验提出了“ 浅池理 论”。以这一理论为基础，1950年美国壳牌 公司研制成功第1台平行板捕集器，其可去除 水中最小为60μm的油滴。上世纪70年代Fram 公司开发了V型板分离器，上世纪80年代CENATCO公司开发了板式聚结器，这是一种错流 式组合波纹板， 经过不断改进，这种设备在 油气分离、油水分离和含油污水净化方面都 得到了应用。
21
国内在超声波原油破乳方面的研究起步较晚，20世纪90年 代中后期陆续有文献报道。 耿连瑞等发明了一种原油电场脱水的超声波破乳装置，用 超声波在液体中空化效应产生的大量空化气泡破裂时的爆 破力作为破乳的动力，对油水混合液进行破乳处理，再进 行电场脱水，不需添加化学破乳剂。
22
叶国祥等考察了超声强化原油预处理工艺中的部 分影响因素，包括电场强度、超声波频率、超声 波功率、破乳剂用量、注水量等。超声波功率和 电场强度增加均可使原油的脱盐脱水效率增加， 采用体积分数为5％左右的注水量能取得较理想的 脱水脱盐效果 。
14
乳化水的粗粒化蒸发
利用油水对固体物质亲和状况的不同，常用亲水憎 油的固体物质制成各种蒸发装置。 例如大港油田的陶粒蒸发器，用陶粒作填料，当油 水混合物流经陶粒层时，被迫不断改变流速和方向， 增加了水滴的碰撞聚结几率，使小液滴快速聚结沉 降。
15
气浮分离
依靠水中形成微小气泡，携带絮粒上浮至液面使水 净化的一种方法。 条件是附在油滴上的气泡可形成油-气颗粒。由于 气泡的出现使水和颗粒之间密度差加大，且颗粒直 径比原油油滴大，所以用颗粒密度代替油密度可使 上升速度明显提高。即当1个气泡(或多个气泡)附 在1个油滴上可增加垂直上升速度，从而可脱除直 径比50μm小得多的油滴。
原油脱盐脱水及装置腐蚀PPT文档40页
10
乳状液的双电层结构理论
含水原油在运输过程中，由于油水之间存在碰撞、剪切以及 水中一些杂质吸附在油水界面上，使油包水型(W /O )乳状液 中的水滴一般带正电(称为电位离子)。在静电引力作用下， 水滴带电后会吸附周围与其电荷相反的离子(称为反离子)。 反离子一方面受电位离子的静电吸引存在靠近水滴的趋势， 另一方面由于本身的热运动存在离开水滴扩散出去的趋势。 在这两种相互作用的影响下，反离子就分为两部分: (1)反离 子受电位离子的吸引而被束缚在水滴周围，与电位离子一起 构成吸附层；(2)反离子在吸附层之外扩散分布，构成扩散层。 吸附层和扩散层共同构成了乳状液的双电层结构。这种结构 对保持乳状液的稳定性起着重要的作用。当两个液滴互相靠 近时，由于双电层之间同种电荷相斥的作用，阻止了液滴之 间的聚结，使乳状液保持相对稳定的状态。
沥青质含量、胶质与沥青质的比例、老化时间及分散状态、 溶剂等对乳状液稳定性具有重要影响。
12
（2）表面活性物质 原油乳状液中的表面活性物质对原油乳状液的性质具有重要
影响。 这些表面活性物质可能是天然存在于原油中的（如固体颗粒、
石油酸及其盐等），也可能是在原油开采或集输过程中人为 添加的。 固体颗粒在界面通常形成刚性结构，对乳状液液滴的聚并起 空间阻碍作用。 石油酸及其盐具有表面活性，易吸附在油水界面膜上，使原 油乳状液稳定性增加。通常石油酸盐的表面活性远远高于石 油酸。在无其它表面活性剂的情况下，石油酸或石油酸盐即 可稳定乳状液。
方法分离除去。
（2）溶解水：水以分子状态存在于烃类化合物分子之间，
成均相状态。
（3）乳化水：在原油开采、加工、精制过程中， 由于剧
烈搅动以及原油本身就有乳化剂的存在， 形成油包水型(W/ O) 的乳状液， 它比较稳定，必须用特殊的脱水方法才能除 去，也有极个别的原油是形成水包油型( O/W) 的乳状液，如 出产于委内瑞拉的奥里乳化原油便是一种w ( 水) 在30% 左 右的水包油型的乳化油。
乳状液的双电层结构理论
含水原油在运输过程中，由于油水之间存在碰撞、剪切以及 水中一些杂质吸附在油水界面上，使油包水型(W /O )乳状液 中的水滴一般带正电(称为电位离子)。在静电引力作用下， 水滴带电后会吸附周围与其电荷相反的离子(称为反离子)。 反离子一方面受电位离子的静电吸引存在靠近水滴的趋势， 另一方面由于本身的热运动存在离开水滴扩散出去的趋势。 在这两种相互作用的影响下，反离子就分为两部分: (1)反离 子受电位离子的吸引而被束缚在水滴周围，与电位离子一起 构成吸附层；(2)反离子在吸附层之外扩散分布，构成扩散层。 吸附层和扩散层共同构成了乳状液的双电层结构。这种结构 对保持乳状液的稳定性起着重要的作用。当两个液滴互相靠 近时，由于双电层之间同种电荷相斥的作用，阻止了液滴之 间的聚结，使乳状液保持相对稳定的状态。
沥青质含量、胶质与沥青质的比例、老化时间及分散状态、 溶剂等对乳状液稳定性具有重要影响。
12
（2）表面活性物质 原油乳状液中的表面活性物质对原油乳状液的性质具有重要
影响。 这些表面活性物质可能是天然存在于原油中的（如固体颗粒、
石油酸及其盐等），也可能是在原油开采或集输过程中人为 添加的。 固体颗粒在界面通常形成刚性结构，对乳状液液滴的聚并起 空间阻碍作用。 石油酸及其盐具有表面活性，易吸附在油水界面膜上，使原 油乳状液稳定性增加。通常石油酸盐的表面活性远远高于石 油酸。在无其它表面活性剂的情况下，石油酸或石油酸盐即 可稳定乳状液。
方法分离除去。
（2）溶解水：水以分子状态存在于烃类化合物分子之间，
成均相状态。
（3）乳化水：在原油开采、加工、精制过程中， 由于剧
烈搅动以及原油本身就有乳化剂的存在， 形成油包水型(W/ O) 的乳状液， 它比较稳定，必须用特殊的脱水方法才能除 去，也有极个别的原油是形成水包油型( O/W) 的乳状液，如 出产于委内瑞拉的奥里乳化原油便是一种w ( 水) 在30% 左 右的水包油型的乳化油。
电脱盐成套技术介绍.51页PPT
电脱盐成套技术介绍.
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿．是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西南石油大学
Foreword
20.10.2020
石油化工过程系统概论
1
西南石油大学
the oil and the natural gas (the raw materials)
oil refining
Petroleum product
(oil product)
乙The first step 烯
丙烯
Antisepsis（防腐）
石油化工过程系统概论
7
西南石油大学
原油含盐含水的危害
原油含盐含水对原油储运、加工、产品质量及设 备等均造成很大危害，主要为： （1）增加设备的负荷，增加动力、热能和冷却水 等的消耗。
例如一座年处理量为250万吨的常减压蒸馏装置，如果原 油含水量增加1%，热能耗将增加约7000MJ/h。
纤维 synthetic fibers
synthetic rubbers
合成橡
胶
2
西南石油大学
第一篇 炼油系统的装置与设备
20.10.2020
石油化工过程系统概论
3
西南石油大学
The installment and equipment of the refinery system
crude oil electrical desalting
20.10.2020
石油化工过程系统概论
9
西南石油大学 原油从地层开采出来后先经过油田的脱水装置处理，
要求将含水量降到<0.5%，含盐量降至<50mg/l。但由于 油田脱盐脱水设施不完善或原油输送中混入水分，进入炼 油厂的原油仍含有不等量的盐和水分。
因此原油进入炼油厂后，必须先进行脱盐脱水，使含 水量达到0.1%～0.2%，含盐量<5mg/l。对于有渣油加氢或 重油催化裂化过程的炼油厂，要求原油深度脱盐，即原油 含盐量<3mg/l或含钠量<1mg/l。
原油中的盐类大部分是溶于所含的水中，所以， 脱盐脱水是同时进行的。
20.10.2020
石油化工过程系统概论
12
西南石油大学
三、破乳的方法： 1.化学破乳法：针对乳状液的性质，加入相
应的化学破乳剂，可将稳定的乳状液转化 为不稳定的状态，从而达到脱盐脱水的目 的。
破乳剂本身也是表面活性物质，但它的性质 与乳化剂相反，它是水包油型表面活性剂。破乳 剂的破乳作用是在油水界面进行的。它能迅速浓 集于界面，与乳化剂相竞争，夺取界面位置而被 吸附。原有的比较牢固的吸附膜被削弱甚至破坏， 小水滴就比较容易聚结，进而沉降分离出来。
（4）腐蚀设备，缩短开工周期。
CaCl2和MgCl2能水解生成具有强腐蚀性的HCl，特别是 在低温设备部分存在水分时，形成盐酸，腐蚀更为严重。
CaCl2+2H2O → Ca(OH)2+2HCl MgCl2+2H2O → Mg(OH)2+2HCl 加工含硫原油时，会产生H2S腐蚀设备。
（5）盐类中的金属进入重馏分油或渣油中，毒害催 化剂、影响二次加工原料质量及产品质量。
（2）影响常减压蒸馏的正常操作。
含水过多的原油，水分气化，气相体积大增，造成蒸馏塔 内气速过大，易引起冲塔等操作事故。
20.10.2020
石油化工过程系统概论
8
西南石油大学
（3）原油中的盐类，随着水分蒸发，盐分在换热 器和加热炉管壁上形成盐垢，降低传热效率，增 大流动阻力，严重时导至堵塞管路，烧穿管壁、 造成事故。
20.10.2020
石油化工过程系统概论
11
西南石油大学
在油中表面活性物质（如环烷酸、胶质、沥 青质等）分散在水滴的表面，使水滴稳定地分散 在油中，从而阻止了水滴的聚集。
因此，脱水的关键是破坏乳化剂的作用，使 油水不能形成乳化液，细小的水滴就可以相互聚 集成大的颗粒、沉降，最终达到油水分离的目的。
desalting
20.10.2020
石油化工过程系统概论
6
西南石油大学
原油电脱盐是石油加工的第一道工序。
Main purpose
20.10.2020
get rid of water ,Inorganic salt and Organic Sour salt（有机酸盐）
get rid of Alkali metals （碱金 属）and Heavy metals get rid of Mire（泥） and other impurity（杂质）
苯 The second step 甲苯
二甲苯
(petrochemical products) 塑料
organic chemical raw materials synthetic materials (approximately 200 kinds)
20.10.2020
石油化工过程系统概论
plastics 合成
Atmospheric and Vacuum Distillation Unit
Catalytic cracking unit
Delayed coking unit
Catalyst Reforming Unit
hydrogen plant
Hydrogen Cracking Unit
Hydrogen Refining Unit
Desulphurization Unit
Sulfur Recovery Unit
20.10.2020
石油化工过程系统概论
4
西南石油大学
第一章 原油电脱盐 Crude oil electrical desalting
20.10.2020
石油化工过程系统概论
5
西南石油大学
§1.1 The main use and technical process of electrical
20.10.2020
石油盐的工序
原油电脱盐的工序包括： (1) 脱盐前水洗。用于除去原油中溶于水的酸（Sour） 、
碱（alkali ）、盐( salt) 等无机物。 (2) 沉淀(Precipitation)。某些不溶于水的杂质，可以吸附
在固体颗粒表面或聚集在水滴表面，随固体物或水滴一 起沉淀，与油分离。 (3)破乳（ Demulsification ）。通过向原油中加入破乳剂， 使水和杂质更有效的分离。
Pyrolysis （热解）
丁二 烯
gasoline kerosene fuel oil
diesel lubrication oil
liquefied petrole石um蜡gas
petroleum coke
paraffin wax
asphalt
沥青
ethylene, propylene, butadiene, benzene, toluene, xylene
Foreword
20.10.2020
石油化工过程系统概论
1
西南石油大学
the oil and the natural gas (the raw materials)
oil refining
Petroleum product
(oil product)
乙The first step 烯
丙烯
Antisepsis（防腐）
石油化工过程系统概论
7
西南石油大学
原油含盐含水的危害
原油含盐含水对原油储运、加工、产品质量及设 备等均造成很大危害，主要为： （1）增加设备的负荷，增加动力、热能和冷却水 等的消耗。
例如一座年处理量为250万吨的常减压蒸馏装置，如果原 油含水量增加1%，热能耗将增加约7000MJ/h。
纤维 synthetic fibers
synthetic rubbers
合成橡
胶
2
西南石油大学
第一篇 炼油系统的装置与设备
20.10.2020
石油化工过程系统概论
3
西南石油大学
The installment and equipment of the refinery system
crude oil electrical desalting
20.10.2020
石油化工过程系统概论
9
西南石油大学 原油从地层开采出来后先经过油田的脱水装置处理，
要求将含水量降到<0.5%，含盐量降至<50mg/l。但由于 油田脱盐脱水设施不完善或原油输送中混入水分，进入炼 油厂的原油仍含有不等量的盐和水分。
因此原油进入炼油厂后，必须先进行脱盐脱水，使含 水量达到0.1%～0.2%，含盐量<5mg/l。对于有渣油加氢或 重油催化裂化过程的炼油厂，要求原油深度脱盐，即原油 含盐量<3mg/l或含钠量<1mg/l。
原油中的盐类大部分是溶于所含的水中，所以， 脱盐脱水是同时进行的。
20.10.2020
石油化工过程系统概论
12
西南石油大学
三、破乳的方法： 1.化学破乳法：针对乳状液的性质，加入相
应的化学破乳剂，可将稳定的乳状液转化 为不稳定的状态，从而达到脱盐脱水的目 的。
破乳剂本身也是表面活性物质，但它的性质 与乳化剂相反，它是水包油型表面活性剂。破乳 剂的破乳作用是在油水界面进行的。它能迅速浓 集于界面，与乳化剂相竞争，夺取界面位置而被 吸附。原有的比较牢固的吸附膜被削弱甚至破坏， 小水滴就比较容易聚结，进而沉降分离出来。
（4）腐蚀设备，缩短开工周期。
CaCl2和MgCl2能水解生成具有强腐蚀性的HCl，特别是 在低温设备部分存在水分时，形成盐酸，腐蚀更为严重。
CaCl2+2H2O → Ca(OH)2+2HCl MgCl2+2H2O → Mg(OH)2+2HCl 加工含硫原油时，会产生H2S腐蚀设备。
（5）盐类中的金属进入重馏分油或渣油中，毒害催 化剂、影响二次加工原料质量及产品质量。
（2）影响常减压蒸馏的正常操作。
含水过多的原油，水分气化，气相体积大增，造成蒸馏塔 内气速过大，易引起冲塔等操作事故。
20.10.2020
石油化工过程系统概论
8
西南石油大学
（3）原油中的盐类，随着水分蒸发，盐分在换热 器和加热炉管壁上形成盐垢，降低传热效率，增 大流动阻力，严重时导至堵塞管路，烧穿管壁、 造成事故。
20.10.2020
石油化工过程系统概论
11
西南石油大学
在油中表面活性物质（如环烷酸、胶质、沥 青质等）分散在水滴的表面，使水滴稳定地分散 在油中，从而阻止了水滴的聚集。
因此，脱水的关键是破坏乳化剂的作用，使 油水不能形成乳化液，细小的水滴就可以相互聚 集成大的颗粒、沉降，最终达到油水分离的目的。
desalting
20.10.2020
石油化工过程系统概论
6
西南石油大学
原油电脱盐是石油加工的第一道工序。
Main purpose
20.10.2020
get rid of water ,Inorganic salt and Organic Sour salt（有机酸盐）
get rid of Alkali metals （碱金 属）and Heavy metals get rid of Mire（泥） and other impurity（杂质）
苯 The second step 甲苯
二甲苯
(petrochemical products) 塑料
organic chemical raw materials synthetic materials (approximately 200 kinds)
20.10.2020
石油化工过程系统概论
plastics 合成
Atmospheric and Vacuum Distillation Unit
Catalytic cracking unit
Delayed coking unit
Catalyst Reforming Unit
hydrogen plant
Hydrogen Cracking Unit
Hydrogen Refining Unit
Desulphurization Unit
Sulfur Recovery Unit
20.10.2020
石油化工过程系统概论
4
西南石油大学
第一章 原油电脱盐 Crude oil electrical desalting
20.10.2020
石油化工过程系统概论
5
西南石油大学
§1.1 The main use and technical process of electrical
20.10.2020
石油盐的工序
原油电脱盐的工序包括： (1) 脱盐前水洗。用于除去原油中溶于水的酸（Sour） 、
碱（alkali ）、盐( salt) 等无机物。 (2) 沉淀(Precipitation)。某些不溶于水的杂质，可以吸附
在固体颗粒表面或聚集在水滴表面，随固体物或水滴一 起沉淀，与油分离。 (3)破乳（ Demulsification ）。通过向原油中加入破乳剂， 使水和杂质更有效的分离。
Pyrolysis （热解）
丁二 烯
gasoline kerosene fuel oil
diesel lubrication oil
liquefied petrole石um蜡gas
petroleum coke
paraffin wax
asphalt
沥青
ethylene, propylene, butadiene, benzene, toluene, xylene
