四台变压器并联短路计算变压器是电力系统中不可或缺的组成部分。
变压器的作用是将高电压电能转换为低电压电能或者将低电压电能转换为高电压电能，以适应不同的电力系统需要。
在一些情况下，为了满足电力系统对电能的需求，需要将多台变压器并联使用。
本文将介绍四台变压器并联短路计算的相关知识，以帮助读者更好地理解和应用这一技术。
一、四台变压器并联的意义电力系统中，变压器承担着电能转换等重要任务。
而当系统中需求的电能量非常大时，就需要使用多台变压器进行并联使用，以承担更大的负荷。
四台变压器并联的作用是将不同的电能传输到同一点上，以满足系统对电能的需求。
二、四台变压器并联短路计算的步骤（1）确定电路参数在进行计算前，需要准确确定电路的参数，包括每台变压器的额定电压、容量、变比、短路阻抗等。
（2）计算每台变压器的短路电流根据每台变压器的容量和额定电压，可以计算出其短路电流。
因为四台变压器并联后，其短路电流也是并联后的结果，因此可以通过对每台变压器短路电流的加和来计算出并联后的短路电流。
公式如下：Isc = Σ (（S/Un）/Z)其中，Isc为总短路电流，S为变压器容量，Un为变压器的额定电压，Z为变压器的等效短路阻抗。
（3）计算总的短路电流通过以上的计算，可以得出并联后的总短路电流。
（4）确定保护装置的额定电流根据总短路电流的计算结果，确定保护装置的额定电流，以确保保护装置在短路发生时能够及时切断电路，以保护电力系统和设备的安全。
三、四台变压器并联短路计算的注意事项（1）确定电路参数时，要进行准确的测量和计算，以确保结果的准确性。
（2）计算短路电流时要考虑各台变压器的额定电压和容量，并考虑其等效短路阻抗，以确保结果的可靠性。
（3）保护装置的额定电流要根据总短路电流的计算结果确定，以确保其保护的可靠性。
（4）在实际的应用过程中，应严格遵守相关的安全规定和操作规程，以确保人员和设备的安全。
四、结语四台变压器并联短路计算是电力系统中的一个重要技术，对于满足系统对电能的需求和保护电力设备的安全起着关键的作用。
短路电流计算及计算结果等值网络制定及短路点选择：根据前述的步骤，针对本变电所的接线方式，把主接线图画成等值网络图如图4-1所示：F1-F3为选择的短路点，选取基准容量 =100MVA ，由于在电力工程中，工程上习惯性标准一般选取基准电压. 基准电压 （KV ）： 10.5 37 115基准电流 (KA)： 5.50 1.56 0.50 1、主变电抗计算SFSZ7—31500/110的技术参数∴X 12* =( U d1%/100)*(S j /S B ) =(10.75/100) *(100/40)= 0.269 X 13* =( U d2%/100)*(S j /S B ) =(0/100) *(100/40)= 0X 14* =( U d3%/100)*(S j /S B ) =(6.75/100) *(100/40)= 0.1692、三相短路计算简图，图4-2eav b U U U 05.1==图4-2 三相短路计算简图图4-3 110KV 三相短路kA 0.643110*732.1100311'===B B F V S I 3、三相短路计算（1）、110kV 侧三相短路简图如下图4-3当F1短路时， 短路电流稳态短路电流的有名值冲击电流短路全电流最大有效值短路容量（2）、35kV 侧三相短路简图如下图4-4当F2短路时，短路电流稳态短路电流的有名值KA I I IF F F 3.68.9*643.0*''1'1'1''===KA I I F ch 065.16*55.2'1''1'==KA I I F ch 51.9*51.1'1''1''==MVA S I S B F 980100*8.9*1''01===KA V S I B B F 56.137*732.110032'2===933.20269.0102.01113121''2=++=++=X X X I F KA I I I F F F 58.4933.2*56.1*''2'22''===8.9102.011''==F I 图4-4 35kV 侧三相短路简图冲击电流 I ＇ch2 =2.55*4.58=11.68 kA短路全电流最大有效值I ＂ch2 =1.51*4.58 = 6.92 kA 短路容量 S 2〃= I ＂F2*S B =2.933*100=293.3 MVA （3）、10kV 侧三相短路简图如下图4-5当F3短路时，I ＇F3 = S B /(VB3)= 100/(1.732*10.5) =5.499 kA短路电流I ＂F3〃=1/（0.102+0.269+0.169）=1.852稳态短路电流的有名值IF3′= I ＇F3*I ＂F3〃= 5.499*1.852 =10.184 kA 冲击电流 I ＇ch3 =2.55*10.184 = 25.97 kA短路全电流最大有效值I ＂ch3 =1.51*10.184 =15.38 kA 短路容量 S 3〃= I ＂F3*S B =1.852*100=185.2MVA 短路电流计算结果见表4-1表4-1 短路电流计算结果短路点 基准电压VaV （KV ） 稳态短路电流有名值I″KA 短路电流冲击值ich(KA)短路全电流最大有效值Ich(KA) 短路容量S″( MVA) F1 115 6.3 16.065 9.51 980 F2 37 4.58 11.68 6.92 293.3 F310.510.18425.9715.38185.23图4-5 10KV 侧35kV 侧三相短路简小结短路电流是效验导体和电气设备热稳定性的重要条件，短路电流计算结果是选择导体和电气设备的重要参数，同时继电保护的灵敏度也是用它来效验的。

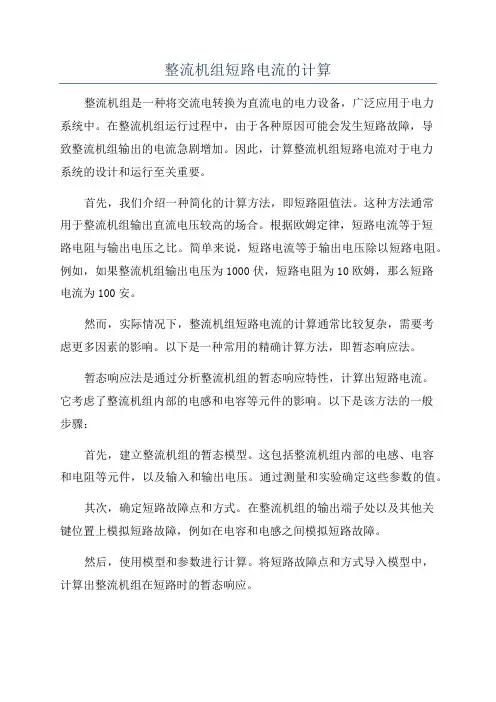

整流机组短路电流的计算整流机组是一种将交流电转换为直流电的电力设备，广泛应用于电力系统中。
在整流机组运行过程中，由于各种原因可能会发生短路故障，导致整流机组输出的电流急剧增加。
因此，计算整流机组短路电流对于电力系统的设计和运行至关重要。
首先，我们介绍一种简化的计算方法，即短路阻值法。
这种方法通常用于整流机组输出直流电压较高的场合。
根据欧姆定律，短路电流等于短路电阻与输出电压之比。
简单来说，短路电流等于输出电压除以短路电阻。
例如，如果整流机组输出电压为1000伏，短路电阻为10欧姆，那么短路电流为100安。
然而，实际情况下，整流机组短路电流的计算通常比较复杂，需要考虑更多因素的影响。
以下是一种常用的精确计算方法，即暂态响应法。
暂态响应法是通过分析整流机组的暂态响应特性，计算出短路电流。
它考虑了整流机组内部的电感和电容等元件的影响。
以下是该方法的一般步骤：首先，建立整流机组的暂态模型。
这包括整流机组内部的电感、电容和电阻等元件，以及输入和输出电压。
通过测量和实验确定这些参数的值。
其次，确定短路故障点和方式。
在整流机组的输出端子处以及其他关键位置上模拟短路故障，例如在电容和电感之间模拟短路故障。
然后，使用模型和参数进行计算。
将短路故障点和方式导入模型中，计算出整流机组在短路时的暂态响应。
最后，根据计算结果得到短路电流。
通过分析暂态响应，确定整流机组在短路时的电流变化规律，即短路电流。
需要注意的是，整流机组的短路电流通常有两种类型，即对称短路电流和不对称短路电流。
对称短路电流是指三相电流均相等的情况，而不对称短路电流是指三相电流不相等的情况。
在实际计算中，需要对这两种情况分别进行考虑。
此外，还有其他一些因素需要考虑，如电源系统的特性、整流机组的非线性特性等。
因此，在实际计算中，需要结合具体情况，综合考虑各种因素，得出准确的短路电流。
总之，整流机组短路电流的计算是一项复杂而重要的任务。
数学模型和实验数据的结合可以提供准确的短路电流计算结果。
短路电流计算方法短路电流是指在电路中出现短路时所产生的电流。
短路电流的计算对于电路的设计和保护具有重要意义。
正确计算短路电流可以帮助我们选择合适的电器设备和保护装置，从而确保电路的安全运行。
下面将介绍一些常见的短路电流计算方法。
首先，我们需要了解短路电流的定义。
短路电流是指在电路中出现短路时，电流突然增大的现象。
短路电流的大小取决于电路的阻抗、电压和负载等因素。
在进行短路电流计算时，我们需要考虑这些因素，并采用适当的方法进行计算。
一种常见的短路电流计算方法是采用对称分量法。
对称分量法是一种基于对称分量理论的电路分析方法，通过将三相电路中的不对称系统转化为对称系统，简化了电路的分析和计算过程。
在使用对称分量法进行短路电流计算时，我们需要先将电路转化为正序、负序和零序对称分量，然后分别计算它们的短路电流，最后将它们合成为总的短路电流。
另一种常用的短路电流计算方法是采用复功率法。
复功率法是一种基于复功率理论的电路分析方法，通过将电路中的各个元件的功率表示为复数形式，简化了电路的分析和计算过程。
在使用复功率法进行短路电流计算时，我们需要先将电路中各个元件的复功率表示出来，然后利用复功率的运算规则进行计算，最终得到短路电流的大小和相位。
除了对称分量法和复功率法，还有一些其他的短路电流计算方法，如有限元法、潮流法等。
这些方法各有特点，适用于不同类型的电路和不同的计算要求。
在实际工程中，我们可以根据具体的情况选择合适的方法进行短路电流计算。
总的来说，短路电流的计算对于电路的设计和保护具有重要意义。
正确计算短路电流可以帮助我们选择合适的电器设备和保护装置，从而确保电路的安全运行。
在进行短路电流计算时，我们可以采用对称分量法、复功率法等不同的方法，根据具体的情况选择合适的方法进行计算。
希望本文介绍的短路电流计算方法对大家有所帮助。

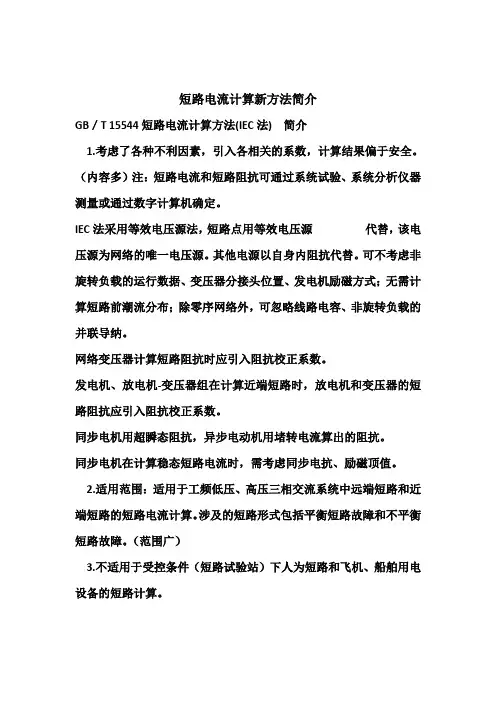

短路电流计算新方法简介
GB／T 15544短路电流计算方法(IEC法) 简介
1.考虑了各种不利因素，引入各相关的系数，计算结果偏于安全。
（内容多）注：短路电流和短路阻抗可通过系统试验、系统分析仪器测量或通过数字计算机确定。
IEC法采用等效电压源法，短路点用等效电压源代替，该电压源为网络的唯一电压源。
其他电源以自身内阻抗代替。
可不考虑非旋转负载的运行数据、变压器分接头位置、发电机励磁方式；无需计算短路前潮流分布；除零序网络外，可忽略线路电容、非旋转负载的并联导纳。
网络变压器计算短路阻抗时应引入阻抗校正系数。
发电机、放电机-变压器组在计算近端短路时，放电机和变压器的短路阻抗应引入阻抗校正系数。
同步电机用超瞬态阻抗，异步电动机用堵转电流算出的阻抗。
同步电机在计算稳态短路电流时，需考虑同步电抗、励磁顶值。
2.适用范围：适用于工频低压、高压三相交流系统中远端短路和近端短路的短路电流计算。
涉及的短路形式包括平衡短路故障和不平衡短路故障。
（范围广）
3.不适用于受控条件（短路试验站）下人为短路和飞机、船舶用电设备的短路计算。
电网短路电流计算电网短路电流计算是电力系统设计中非常重要的一部分，可以帮助工程师确定电网设备额定电流和短路能力，以确保电力系统的安全运行。
在电力系统中，电网短路电流是指在系统发生短路时通过故障点的电流。
短路电流的大小直接关系到设备的选择和保护装置的设计。
下面将介绍电网短路电流的计算方法。
首先，需要了解一些基本概念。
电网短路电流通常分为三种类型：对称短路电流、不对称短路电流和阻性短路电流。
对称短路电流是指三相电流大小和相位完全相同的短路电流，通常用来进行设备和装置的额定电流选择。
不对称短路电流是指三相电流大小和相位不同的短路电流，通常用来进行继电保护装置的设置。
阻性短路电流是指由于故障点附近存在一定的电阻而导致的短路电流，通常用来进行开关设备的额定电流选择。
接下来，介绍电网短路电流计算的一般步骤：1.收集电网信息：需要收集准确的电网数据，包括母线、变压器、电缆和导线等设备的额定电流和电阻值。
此外，还需要记录支路和回路的拓扑结构。
2.确定故障类型：根据系统故障类型和故障点的位置来选择合适的电路模型进行计算。
常见的故障类型有对地短路、对线短路和相间短路等。
3.建立等值电路模型：根据电网结构和故障条件，建立相应的等值电路模型。
对于大规模电网，可以使用横截面法或节点法进行等值电路的简化。
4.计算短路电流：使用带有相角和幅值信息的电源电流计算公式，根据等值电路模型计算短路电流。
一般情况下，可以使用潮流计算方法或者节点电压法进行计算。
5.分析短路电流的影响：根据计算结果分析设备的额定电流和短路能力是否满足系统要求。
如果电流过大，需要采取相应的措施来保护电网设备。
总结起来，电网短路电流计算是电力系统设计中的重要环节，可以帮助确定电网设备的额定电流和短路能力，以确保电力系统的安全运行。
正确计算短路电流可以提供合理的指导依据，促进电网的可靠性和稳定性。
短路电流计算1. 什么是短路电流？短路电流指的是在电路发生故障时，电流通过短路路径流动的情况。
在正常情况下，电流会按照设计的电路路径流动，但当电路发生故障，并形成了一个低电阻的短路路径时，电流将会非常大，从而引发电路损坏、设备严重损坏甚至火灾等危险。
2. 短路电流的原因短路电流通常由以下几个因素引起：•电源电压突然上升或突然下降；•导体之间发生接触故障或短路；•设备过载；•电气系统设计不合理。
3. 短路电流计算的意义短路电流计算是电气系统设计中的重要环节，它的目的是确定电路中的短路电流大小，以保证电气系统的安全和稳定运行。
通过准确计算短路电流，可以：•确定适当的电气设备额定参数，如断路器的额定电流；•为设备选择提供指导；•预测可能出现的故障情况，以采取相应的措施；•评估电气系统整体的稳定性。
4. 短路电流计算方法短路电流计算有多种方法，常用的方法包括：4.1 对称分量法对称分量法是最常用的短路电流计算方法之一，其基本原理是将不对称的三相短路电流分解为对称分量，然后再进行计算。
该方法适用于对称电力系统。
计算步骤包括：1.分解非对称电流为正序、负序和零序分量；2.计算正序分量的短路电流；3.计算负序分量的短路电流；4.计算零序分量的短路电流；5.按照特定的计算规则，将三个分量合并得到总的短路电流。
4.2 等值阻抗法等值阻抗法是将整个电气系统抽象为一个等效的阻抗网，然后通过计算等效的阻抗值来估算短路电流。
该方法适用于复杂的非对称电力系统。
计算步骤包括：1.将电气系统进行模拟，将各个电气元件抽象为等值阻抗；2.求解等效阻抗网的等效阻抗；3.通过输入电压和等效阻抗计算短路电流。
4.3 录入数据法录入数据法是通过收集电气设备的相关数据，并进行计算以确定短路电流。
通常，该方法适用于已有电气设备数据的情况下。
计算步骤包括：1.收集相关电气设备的数据，包括额定电流、过流保护系数、过流保护时间等；2.利用所收集的数据进行计算，得出短路电流。
抗为:osi第部分短路计算结果1、 系统为最大运行方式，Xmax 二0.0177;2、 全厂#1、#2、#3、#4机组全部运行。
3、 220kV 系统为负荷方式。
4、 忽略热电两台机组运行，（因为热电两台机组对500kV 系统影 响较小）。
#1高公变的短路阻抗（折算到Sj 二100MVA 、Uj=Up 下）Ud=10. 5% Kf=4X*二(1/2) x Kf x Ud x (Sj/Se)二(1/2) x 4X 10. 5X (100/63) =0.3333一、最大运行方 (Sj=100MVA, Uj=Up )各电源对6・3kV 母线（以6kV 公用0BC01段为例）dl 点的转移 电孑1用％匸最大运行方式下各电源对短路点的转移阻抗图6. 3kV公用段0BC01 (0BC02)母线di点最大三相短路电流为：I(3>dl. max=24. 342kA二、最小运行方式：1、系统为最小运行方式，Xmax=O. 0629;2、全厂#1、#2机组中只有一台机组运行。
3、220kV系统为负荷方式。
4、忽略热电两台机组运行，(因为热电两台机组对500kV系统影响较小)。
最小运行方式下，短路点正序阻抗图・〃I500k啄统最小运行方式下各电源对6. 3kV母线(以6kV公用0BC01段为例)di点的转移电抗为：6. 3kV公用段0BC01 (0BC02)母线di点最小三相短路电流为:(3)I<)di.min=23. 068kA第二部分 A QlrV 豕结化学变压器A 、B 保护整总计算最小运行方式下各电源对短路点的转移阻抗图变压器参数：型号:SC9-1000/6. 3容量：lOOOkVA高压侧CT 变比：300/5低压侧CT 变比：2000/5一次额定电流：91. 6A/1443A二次额定电流:1. 53/3. 61A联结形式：Dynll短路阻抗：Ud 二6% —、短路电流计算结果1、 化学变折算到Sj 二100MVA 、Uj 二Up 下短路阻抗标幺值为：Ud 二（Ud%） Sj/Se 二0.06X 100/仁 62、 变压器低压侧最大三相短路电流计算（阻抗图如下所示）:500k\Z^ 统变压器低压侧出口处最大三相短路电流为：Id2. max <3,=l. 4366kA3、变压器低压侧最小三相短路电流计算（阻抗图如下所示）:变压器低压侧出口处最小三相短路电流为：Id2. min<3>=l. 432kA二、保护整定计算1综合保护BHJ的保护整定(保护装置为WDZ-440) 1・1高压侧电流速断保护整定1. 1. 1高压侧电流速断保护电流整定：(1)按躲过变压器低压侧母线上三相短路时流过保护的最大短路电流整定lsd=Kk x lk.max/Na^l. 3 x 1436. 6/60=31. 13 (A)式中：Isd ----- 动作电流二次值；Kk --- 可靠系数，取1. 3 ;Ik. max 一一最大运行方式下变压器低压母线三相短路时流过变压器高压侧电流互感器的最大短路电流，为1436. 6A;Na——变压器高压侧CT变比，为300/5二60。
短路电流全电流最大有效值摘要：1.短路电流的定义2.短路电流的分类3.全电流最大有效值的概念4.计算全电流最大有效值的方法5.短路电流全电流最大有效值的应用正文：1.短路电流的定义短路电流是指在电路中出现故障时，电流突然变大的现象。
短路电流的大小取决于电源电压、故障点电阻和电路的负载。
通常情况下，短路电流会在很短的时间内使电路过载，导致设备损坏或者火灾等严重后果。
2.短路电流的分类根据故障点的不同，短路电流可以分为三类：（1）相间短路电流：两相或多相之间出现短路。
（2）单相接地短路电流：一相与地之间出现短路。
（3）双回路短路电流：两回路之间出现短路。
3.全电流最大有效值的概念全电流最大有效值是指短路电流的最大值，通常用有效值表示。
有效值是电流或电压的均方根值，用符号I 或U 表示。
全电流最大有效值是短路电流中最大的有效值，通常用于评估电路的稳定性和设备的安全性。
4.计算全电流最大有效值的方法计算全电流最大有效值的方法有多种，其中较为常见的是欧姆定律和基尔霍夫电流定律。
在计算过程中，需要考虑电源电压、故障点电阻和电路的负载等因素。
5.短路电流全电流最大有效值的应用短路电流全电流最大有效值在电力系统中具有重要意义。
它可以用于：（1）评估电路的稳定性：当短路电流全电流最大有效值过大时，可能会导致电路不稳定，甚至引发事故。
（2）选择设备：在设计和选择电力设备时，需要考虑短路电流全电流最大有效值，以确保设备能够承受短路电流的冲击。
（3）保护装置：短路电流全电流最大有效值可作为设置保护装置的依据，如熔断器、断路器等，以确保在发生短路时能够及时切断电源，保障人身和设备安全。
