第七章 短路电流分析与计算

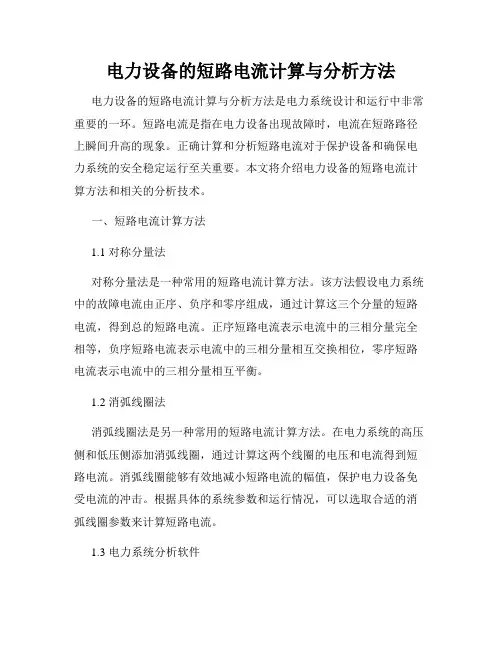

电力设备的短路电流计算与分析方法电力设备的短路电流计算与分析方法是电力系统设计和运行中非常重要的一环。

短路电流是指在电力设备出现故障时，电流在短路路径上瞬间升高的现象。

正确计算和分析短路电流对于保护设备和确保电力系统的安全稳定运行至关重要。

本文将介绍电力设备的短路电流计算方法和相关的分析技术。

一、短路电流计算方法1.1 对称分量法对称分量法是一种常用的短路电流计算方法。

该方法假设电力系统中的故障电流由正序、负序和零序组成，通过计算这三个分量的短路电流，得到总的短路电流。

正序短路电流表示电流中的三相分量完全相等，负序短路电流表示电流中的三相分量相互交换相位，零序短路电流表示电流中的三相分量相互平衡。

1.2 消弧线圈法消弧线圈法是另一种常用的短路电流计算方法。

在电力系统的高压侧和低压侧添加消弧线圈，通过计算这两个线圈的电压和电流得到短路电流。

消弧线圈能够有效地减小短路电流的幅值，保护电力设备免受电流的冲击。

根据具体的系统参数和运行情况，可以选取合适的消弧线圈参数来计算短路电流。

1.3 电力系统分析软件随着计算机技术的发展，越来越多的电力系统分析软件被开发出来。

这些软件能够模拟电力系统的运行状态，利用数学计算和仿真算法快速准确地计算短路电流。

通过输入电力系统的拓扑结构、电气参数和负载情况，软件可以自动计算各个节点和设备的短路电流。

这种方法不仅提高了计算效率，还减少了人工计算中可能出现的错误。

二、短路电流分析方法2.1 短路电流的影响因素分析在进行短路电流分析时，需要考虑一些影响短路电流的因素。

例如，电源的电压、电力设备的短路容量、电缆和导线的阻抗等。

这些因素对短路电流的大小和分布都有一定的影响。

通过分析这些因素，可以更好地理解电力系统中的短路电流行为，并采取相应的措施来提高电力系统的安全性。

2.2 短路电流的故障识别与定位短路电流的故障识别与定位是电力系统运行中重要的任务。

当系统发生故障时，准确地识别和定位故障点，可以快速采取措施进行修复，以避免故障扩大和影响到正常运行。

短路电流分析与计算短路电流是指电力系统在发生短路故障时，电流突然增大的现象。

短路电流分析与计算是电力系统设计和运行中重要的内容之一，它能够帮助工程师确定系统中的安全操作范围，保护设备和人员的安全。

短路电流的计算是为了确定保护设备的能力和选择正确的保护装置。

短路电流的计算通常包括对直流短路电流和对称短路电流的计算。

在进行短路电流计算之前，需要确定系统的拓扑结构和参数。

拓扑结构包括继电器、开关、变压器等电气设备的连接方式；参数包括系统的电阻、电抗、电容等。

在计算三相短路电流时，需要考虑以下几个因素：1.电气设备的短路能力：通过查阅设备的技术资料，可以确定设备的短路能力。

电气设备通常有额定短路电流容量，表示设备在额定电压和频率下能够承受的最大短路电流。

这个值通常以对称分量形式给出。

2.短路点的电阻和电抗：不同的短路点具有不同的电阻和电抗。

电阻一般可以通过测量获得，电抗通常需要根据系统的拓扑结构和参数进行估计。

3.电源电压：电源电压是计算短路电流的重要参数。

电源电压通常以震荡（复数）形式给出，其中包括震荡的大小和角度。

根据这些参数，可以使用不同的方法进行短路电流的计算，常用的方法包括传统方法和复数法。

传统方法通过分析电力系统的拓扑结构和参数，逐步计算各个电气设备的短路电流，最后将结果进行组合得到总的短路电流。

复数法是一种比较简单和快捷的计算方法。

它将电力系统的拓扑结构和参数转化为等值复数阻抗，并使用基尔霍夫电压定律和欧姆定律进行计算。

这种方法通常适用于均匀无电抗补偿的系统。

无论是使用传统方法还是复数法，计算的目的都是为了确定保护设备的动作电流和时间。

动作电流是指保护装置开始动作的电流阈值，它通常是设备的额定电流的一些倍数。

动作时间是指保护装置从检测到短路故障开始动作所需的时间，它是由保护装置的设计和设置参数决定的。

在进行短路电流计算时，还需要考虑一些特殊情况，例如接地短路、零序电流、接线方式等。

这些情况都会对短路电流的计算和设备的保护产生影响，工程师需要根据具体情况进行分析和计算。

1、短路电流的计算方法：1.1、两相短路电流计算公式：I=∑R=R1/K+Rb+R2∑X=Xx+X1/K+Xb+X2式中：I——两相短路电流，A∑R、∑X——短路回路内一相电阻、电抗值的总和，ΩXx——根据三相短路容量计算的系统电抗值，ΩR1、X1——高压电缆的电阻、电抗值，ΩKb——变压器变压比Rb、Xb——变压器的电阻、电抗值，ΩR2、X2——低压电缆的电阻、电抗值，ΩUe——变压器二次侧额定电压，V1.2、三相短路电流计算公式：I=1.15 I2、电缆线路短路保护2.1、1200V及以下电网中电磁式过电流继电器的整定2.1.1、保护干线装置公式：Iz≥IQe+Kx∑Ie式中：IQe——最大容量电动机额定起动电流，A，为电动机额定电流的6.0~7.0倍。

∑Ie——其余电动机额定电流之和，AKx——需用系数，取0.5～1.0，一般取1.0。

2.1.2、校验公式：≥1.5若线路上串联两台以上开关（其间无分支线路），则上一级开关整定值，也应按下一级开关保护范围最远点的两相短路电流来校验，校验灵敏度应满足1.2～1.5的要求，以保证双重保护的可靠性。

若校验不满足时，应采取以下措施：1.加大干线或支线电缆截面。

2.设法减少低压电缆线路的长度。

3.采用相敏保护器或软起动等新技术提高灵敏度。

4.更换大容量变压器或采取变压器并联。

5.增设分段保护开关。

6.采用移动变电站或移动变压器。

2.2、电子保护器的整定:2.2.1、电磁起动器中电子保护器过流整定公式：Iz≤Ie当运行中电流超过Iz时视为过载，电子保护器延时动作；当运行中电流达到8Iz时视为短路，电子保护器瞬时动作。

2.2.2、校验公式：≥1.2若校验不满足时，应采取以下措施：1.加大干线或支线电缆截面。

2.设法减少低压电缆线路的长度。

3.采用相敏保护器或软起动等新技术提高灵敏度。

4.更换大容量变压器或采取变压器并联。

5.增设分段保护开关。

6.采用移动变电站或移动变压器。

第七章短路电流的计算与分析在电力系统中，短路故障是指电路中直接相连的两点之间发生低阻抗的故障。

当发生短路故障时，短路电流会迅速增大，可能导致设备受损甚至发生火灾、爆炸等危险情况。

因此，正确计算和分析短路电流对于电力系统的设计和运行至关重要。

短路电流的计算是为了确定电力系统中各个设备的短路能力以及保护装置的选择和设置。

一般来说，短路电流的计算可以分为两种情况：对称短路电流计算和不对称短路电流计算。

对称短路电流是指在故障中各相之间电路参数相等的短路，而不对称短路电流是指在故障中各相之间电路参数不相等的短路。

对称短路电流的计算是电力系统中最基本的计算方法，其计算公式为：I=U/Z其中，I为对称短路电流，U为短路点的电压，Z为短路点的阻抗。

不对称短路电流的计算相对来说更加复杂，需要考虑电力系统中各个设备的不对称参数。

不对称短路电流的计算公式为：I=U/Zs其中，I为不对称短路电流，U为短路点的电压，Zs为短路电流的阻抗。

在进行短路电流的计算时，需要考虑一些因素，如电源类型、电网结构、短路地点以及电力设备的参数等。

同时，还需要使用计算工具，如电力系统短路计算软件或电力系统网路分析软件进行计算。

在进行短路电流分析时，需要对短路电流进行合理的分析和评估。

首先需要对短路电流的大小进行评估，判断是否超过设备的额定电流。

其次，还需要对短路电流的方向进行分析，判断是否会对系统的其他设备产生不利影响。

最后，还需要对短路电流的持续时间进行评估，判断是否会对设备造成临界损坏。

总之，短路电流的计算与分析是确保电力系统正常运行的重要环节。

正确的短路电流计算和分析可以确保电力设备的安全性和可靠性，从而保障电力系统的正常运行。

因此，在实际工作中，电力系统的设计和运行人员需要对短路电流的计算和分析有深入的了解，并采取相应的措施来确保电力系统的安全运行。

电力系统中的短路电流分析与计算在电力系统中，短路电流是一种非常常见的现象。

当电气设备发生故障时，短路电流会通过设备，从而导致设备烧坏或者影响系统的正常运行。

因此，短路电流分析和计算对于电力系统的安全和稳定运转至关重要。

一、短路电流的概念短路电流是指在电力系统中，当电流在设备中流动时，由于外界原因或者内部故障造成的电路截面发生变化，从而导致电阻变小，电流猛增的现象。

短路电流的大小决定了电力系统的额定断路容量，也是电气设备选型和保护装置选用的重要依据。

二、短路电流的分析方法1. 支路法分析支路法分析是在电力系统中较为常见的一种短路电流计算方法。

首先，需要将电力系统根据支路逐一分析，计算出每一段电路的电阻、电抗和电容等参数，再根据短路故障点位置，确定故障点所在的电路并通过支路公式分别计算出每条支路的短路电流，最后将所有分路电流相加得出故障点的短路电流。

2. 进行暂态仿真暂态仿真是一种在计算机上进行模拟的短路电流计算方式。

通过模拟故障前和故障后电力系统的状态，根据系统的动态特性预测故障点的短路电流。

这种方法具有计算精度高、适用范围广等特点，但同时也需要耗费大量的计算资源。

3. 等效电路法分析等效电路法分析是将电力系统简化为等效电路的方式进行短路电流计算。

通过将电力系统转化为电子电路的形式，并将系统各部分抽象为电路元件，最终得出等效电路及各元件的参数，从而计算短路电流。

这种方法计算简单，适用范围广，但考虑的因素较为简单，精度相对较低。

三、短路电流计算的影响因素1. 系统电压系统电压对计算的短路电流具有重要影响，随着电压的降低，短路电流也不断降低。

因此在进行短路电流计算时，我们需要考虑电力系统的额定电压和初始电压等因素。

2. 故障位置电力系统中，故障位置对短路电流计算至关重要。

根据故障点所在的输电线路、变电站、变压器等等因素，来确定故障位置所在的支路，并通过支路法或等效电路法等进行计算。

3. 电气设备参数在短路电流计算中，电气设备的参数包括电阻、电容和电感等，都会对计算结果产生影响。

短路电流计算方法与分析在电力系统运行中，短路事故是一种常见但危险的故障。

当电力系统中出现短路故障时，电流会迅速增大，导致设备损坏、火灾甚至人身伤害。

因此，准确计算短路电流对于保障电力系统的安全稳定运行至关重要。

本文将介绍短路电流的计算方法与分析。

1. 短路电流的概念与分类短路电流是指电力系统中由于故障引起的电流异常增大。

根据故障的类型，短路电流可以分为三类：对称短路电流、不对称短路电流和混合短路电流。

对称短路电流是指发生于同名三相电压之间的短路故障引起的电流增大；不对称短路电流是指发生于不同名两相电压之间的短路故障引起的电流增大；混合短路电流是对称短路电流和不对称短路电流的综合体。

2. 短路电流的计算方法计算短路电流的方法可以分为两类：解析计算方法和数值计算方法。

2.1 解析计算方法解析计算方法是指利用电气知识和电气特性方程，推导和求解短路电流的方法。

常见的解析计算方法有：（1）阻抗法：根据电力系统各个元件的阻抗特性，将系统抽象为等效电路，然后利用电路计算方法求解短路电流。

（2）对称分量法：将三相电压和电流转化为正序、负序和零序分量，然后根据对称分量法的原理求解短路电流。

（3）节点电流法：根据电流守恒原理，在电力系统的各个节点处建立方程，然后求解方程组，得到短路电流。

解析计算方法相对精确，但对于复杂的电力系统，计算过程复杂且繁琐。

2.2 数值计算方法数值计算方法是指利用计算机进行短路电流计算的方法。

常见的数值计算方法有：（1）蒙特卡洛法：通过随机抽样和统计分析，模拟电力系统中短路电流的概率分布，从而得到短路电流的估计值。

（2）有限元法：将电力系统建模为有限元网格，并利用有限元法求解电气特性方程，得到短路电流的数值结果。

（3）潮流求解法：利用电力系统的潮流计算工具，根据电力系统的节点功率平衡和各个元件的导纳特性，迭代求解电网潮流，得到短路电流。

数值计算方法能够针对复杂系统进行计算，但计算结果受模型和参数设置的影响。

第七章短路电流计算Short Circuit Current Calculation§7-1 概述General Description一、短路的原因、类型及后果The cause, type and sequence of short circuit1、短路：是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生通路的情况。

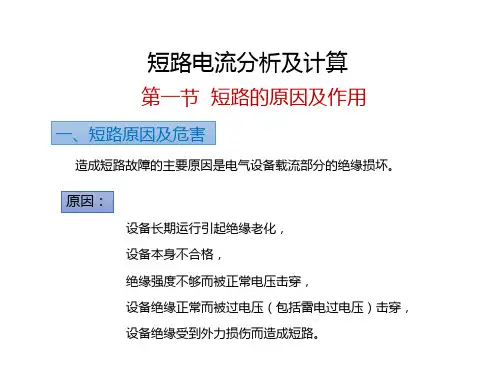

2、短路的原因：⑴元件损坏如绝缘材料的自然老化，设计、安装及维护不良等所造成的设备缺陷发展成短路.⑵气象条件恶化如雷击造成的闪络放电或避雷器动作；大风造成架空线断线或导线覆冰引起电杆倒塌等.⑶违规操作如运行人员带负荷拉刀闸；线路或设备检修后未拆除接地线就加电压.⑷其他原因如挖沟损伤电缆,鸟兽跨接在裸露的载流部分等.3、三相系统中短路的类型：⑴基本形式: )3(k—三相短路；)2(k—两相短路；)1(k—单相接地短路；)1,1(k—两相接地短路；⑵对称短路：短路后，各相电流、电压仍对称,如三相短路；不对称短路：短路后，各相电流、电压不对称;如两相短路、单相短路和两相接地短路.注:单相短路占绝大多数；三相短路的机会较少,但后果较严重。

4、短路的危害后果随着短路类型、发生地点和持续时间的不同，短路的后果可能只破坏局部地区的正常供电，也可能威胁整个系统的安全运行。

短路的危险后果一般有以下几个方面。

（1）电动力效应短路点附近支路中出现比正常值大许多倍的电流，在导体间产生很大的机械应力，可能使导体和它们的支架遭到破坏。

（2）发热短路电流使设备发热增加，短路持续时间较长时，设备可能过热以致损坏。

（3）故障点往往有电弧产生，可能烧坏故障元件，也可能殃及周围设备. （4） 电压大幅下降，对用户影响很大. （5） 如果短路发生地点离电源不远而又持续时间较长，则可能使并列运行的发电厂失去同步，破坏系统的稳定，造成大片停电。

这是短路故障的最严重后果。

（6） 不对称短路会对附近的通讯系统产生影响。

电⼒系统【第七章：电⼒系统三相短路的分析与计算】⼀.电⼒系统故障概述 1.短路 短路是指电⼒系统正常运⾏情况下以外的相与相或相与地【或中性线】之间的故障连接。

2.对称短路与不对称短路 三相短路时三相回路依旧是对称的，故称为对称短路。

其它⼏种短路均使三相回路不对称，故称为不对称短路，如下： 3.产⽣短路的主要原因是电⽓设备载流部分的相间绝缘或相对地绝缘被损坏。

4.系统中发⽣短路相当于改变了电⽹的结构，必然引起系统中功率分布的变化，⽽且发电机输出功率也相应发⽣变化。

5.为了减少短路对电⼒系统的危害，可以采⽤限制短路电流的措施，在线路上装设电抗器。

但是最主要的措施是迅速将发⽣短路的部分与系统其它部分进⾏隔离，这样发电机就可以照常向直接供电的负荷和配电所的负荷供电。

6.电⼒系统的短路故障有时也称为横向故障，因为它是相对相【或相对地】的故障。

还有⼀种故障称为纵向故障，即断线故障，指的是⼀相或多相断线使系统运⾏在⾮全相运⾏的情况。

在电⼒系统中的不同地点【两处以上】同时发⽣不对称故障的情况，称为复杂故障。

⼆.⽆限⼤功率电源供电的系统三相短路电流分析 1.电源功率⽆限⼤时外电路发⽣短路（⼀种扰动）引起的功率改变对电源来说微不⾜道，因⽽电源的电压和频率对应于同步发电机的转速保持恒定。

2.⽆限⼤电源可以看做由多个有限功率电源并联⽽成的，因其内阻抗为零，电源电压保持恒定。

实际上，真正的⽆限⼤电源是不存在的，只能是⼀种相对概念往往是以供电电源的内阻抗与短路回路总阻抗的相对⼤⼩来判断电源是否作为⽆限⼤功率电源。

若供电电源的内阻抗⼩于短路回路总阻抗的10%时，则可认为供电电源为⽆限⼤功率电源。

在这种情况下，外电路发⽣短路对电源影响较⼩，可近似认为电源电压幅值和频率保持恒定。

3.当短路点突然发⽣三相短路时，这个电路即被分成两个独⽴的回路。

及有电源连接的回路和⽆电源连接的回路。

在有电源连接的回路中，其每相阻抗减⼩，对应的稳态电流必将增⼤。
