光伏接线盒材料分析
一、光伏接线盒材料概述
光伏接线盒是在光伏系统中用于连接发电设备的电缆、接头和安全设
备的产品。
由于光伏发电系统的安全性要求较高，威胁较大，因此要求使
用光伏接线盒的材料具有良好的绝缘性能和良好的热稳定性，使用寿命要
求较长。
一般来说，光伏接线盒的主要材料有PP、PC、热塑性聚氨酯、
铝和碳钢等。
1、PP（聚丙烯）
PP是一种具有高强度、耐磨性、韧性和耐低温性的无塑料。
它的特
点是抗紫外线、抗老化性能强、弹性好、耐油性能好、机械强度高，耐老化，机械加工能力强，可用于制造复杂的尺寸和形状。
在常温下，具有较
高的电绝缘性。
PP是高分子聚合物，具有良好的热稳定性，使用温度范
围可以达到-20-120℃，具有良好的水蒸汽透过性，具有很好的耐腐蚀性，抗冲击性能好，可以抵抗高压电磁干扰，可以满足环境要求。
2、PC（聚碳酸酯）
PC材料具有高抗冲击性、低模量、耐老化、耐腐蚀性、耐高温和耐
油性等特点，由于具有良好的电气绝缘性，可应用于高压控制配电系统中。
在光伏发电站中，PC材料用于制作接线盒，以满足高强电磁场和紫外线
的影响。
PC材料的最大优点是其高温性能非常好，其使用温度可以达到-
40~120℃之间。
PC。

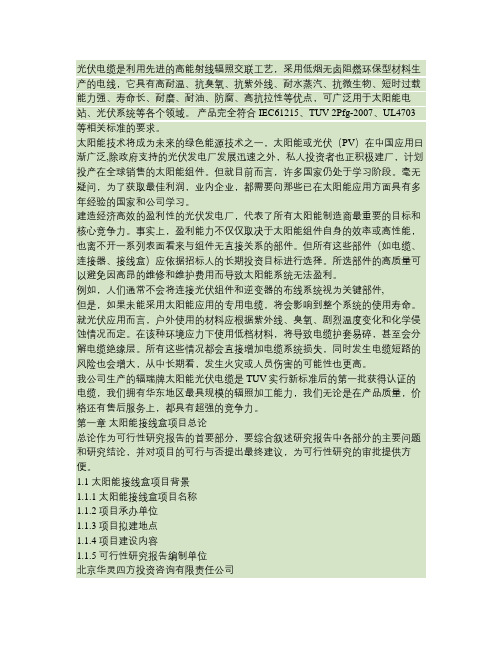

光伏电缆是利用先进的高能射线辐照交联工艺，采用低烟无卤阻燃环保型材料生产的电线，它具有高耐温、抗臭氧、抗紫外线、耐水蒸汽、抗微生物、短时过载能力强、寿命长、耐磨、耐油、防腐、高抗拉性等优点，可广泛用于太阳能电站、光伏系统等各个领域。
产品完全符合IEC61215、TUV 2Pfg-2007、UL4703等相关标准的要求。
太阳能技术将成为未来的绿色能源技术之一，太阳能或光伏（PV）在中国应用日渐广泛,除政府支持的光伏发电厂发展迅速之外，私人投资者也正积极建厂，计划投产在全球销售的太阳能组件。
但就目前而言，许多国家仍处于学习阶段。
毫无疑问，为了获取最佳利润，业内企业，都需要向那些已在太阳能应用方面具有多年经验的国家和公司学习。
建造经济高效的盈利性的光伏发电厂，代表了所有太阳能制造商最重要的目标和核心竞争力。
事实上，盈利能力不仅仅取决于太阳能组件自身的效率或高性能，也离不开一系列表面看来与组件无直接关系的部件。
但所有这些部件（如电缆、连接器、接线盒）应依据招标人的长期投资目标进行选择。
所选部件的高质量可以避免因高昂的维修和维护费用而导致太阳能系统无法盈利。
例如，人们通常不会将连接光伏组件和逆变器的布线系统视为关键部件,但是，如果未能采用太阳能应用的专用电缆，将会影响到整个系统的使用寿命。
就光伏应用而言，户外使用的材料应根据紫外线、臭氧、剧烈温度变化和化学侵蚀情况而定。
在该种环境应力下使用低档材料，将导致电缆护套易碎，甚至会分解电缆绝缘层。
所有这些情况都会直接增加电缆系统损失，同时发生电缆短路的风险也会增大，从中长期看，发生火灾或人员伤害的可能性也更高。
我公司生产的辐瑞牌太阳能光伏电缆是TUV实行新标准后的第一批获得认证的电缆，我们拥有华东地区最具规模的辐照加工能力，我们无论是在产品质量，价格还有售后服务上，都具有超强的竞争力。
第一章太阳能接线盒项目总论总论作为可行性研究报告的首要部分，要综合叙述研究报告中各部分的主要问题和研究结论，并对项目的可行与否提出最终建议，为可行性研究的审批提供方便。
太阳能光伏接线盒简介太阳能光伏接线盒，英文名字为：PV JUNCTION BOX ，是安装在光伏组件背面的一个防水接线盒，通过它可以十分方便地与外电路连接。
附图如下：光伏接线盒组成连接系统太阳能光伏接线盒其实就是直流汇线盒，在一个太阳能组件中，把单个电池串联起来，以获得更高的电压。
如下图为内部电路结构：加装二极管的作用主要是：防止反向充电损坏光电池；防止一个光电池断路整个光电池组都无法使用举例200W左右的光伏接线盒一般技术指标：●外壳有强烈的抗老化，耐紫外线能力（一般为GE公司专用的PPO材料）；●符合于室外恶劣环境条件下的使用；●根据需要可以任意内置2～6个接线端子；●所有的连接方式采用插入式连接主要技术规格：●最大工作电流16A●最大耐压1000V●使用温度-40～90℃●最大工作湿度5%～95%（无凝结）●防水等级IP65●连接线规格4mm需要符合的标准和认证：国外的著名品牌,如瑞士的MC,德国的Tyco,日本的Yukita等。
在光伏组件认证领域，德国莱茵TÜV具有着很高的知名度和认可度。
为了避免重复测试以及为客户节省认证费用，对于光伏组件中所应用到的光伏零部件，德国莱茵TÜV可以为其出具相关的认证证书。
对于光伏零部件厂商而言，在取得德国莱茵TÜV颁发的认证证书之后，其产品可以被多个组件厂家所采用而不用增加额外的测试；对于光伏组件厂商而言，选用德国莱茵TÜV认证过的光伏零部件，可以节省其认证费用，同时降低认证中可能的失败风险。
PV电线电缆认证要求：1、德国– VDE Mark, Germany Baurat Mark1）电线电缆，DKE/AK 411.2.3 Leitungen für PV-Systeme ;2）连接器, DIN V VDE V 0126-3 Connector for photovoltaic systems – Safety requirements and tests;3）接线盒, DIN V VDE V 0126-5 Junction boxes for photovoltaic modules;2、美国– UL Mark1) 电线电缆，UL 4703 Outline for Photovoltaic Wire;2) 控制器及连接设备，UL 1471 Inverters, Converters, Controllers andInterconnection System Equipment for Use With Distributed Energy Resources;太阳能成品安全标准：1、IEC 61215, Crystalline Silicon Terrestrial Photovoltaic Modules - DesignQualification and Type Approval (陆地用晶体硅太阳能组性能测试标准)；2、IEC 61646, Thin-film Terrestrial Photovoltaic Modules — Design Qualification andType Approval (陆地用薄膜型太阳能组性能测试标准)；3、IEC 61730, Photovoltaic Module Safety Qualification (太阳能组件安全及性能测试标准)4、UL 1703, Flat-Plate Photovoltaic Modules and Panels (平板型太阳能组件安全认证标准)；认证标记图示：2009-07-03吴江华安电器有限公司。
光伏接线盒*概述光伏接线盒是介于太阳能电池组件构成的太阳能电池方阵和太阳能充电控制装置之间的连接器，其主要作用是连接和保护太阳能光伏组件，将太阳能电池产生的电力与外部线路连接，传导光伏组件所产生的电流。
接线盒应和接线系统组成一个封闭的空间，接线盒为导线及其连接提供抗环境影响的保护，为带电部件提供可接触性的保护，为与之相连的接线系统减缓拉力。
光伏组件接线盒的光伏组件接线盒作为太阳能电池组件的一个重要的部件，是一门集电气设计、机械设计与材料科学相结合的跨领域的综合性设计产品。
目前，中国组件产品很多都存在隐患，而其中很大一部分组件质量问题来自于接线盒自身的设计和品质。
光伏接线盒*技术指标(以160-185W组件接线盒为主)额定电流：16A额定电压：DC 1000V使用温度：-40℃～+85℃安全等级：calss Ⅱ防水等级：IP65连接线规格：4平米电缆;电缆尺寸： 90MM长;原材料：美国GE或其它的PPO材料，具有抗紫外线的能力;光伏接线盒*产品特性(一)外壳有强烈的抗老化、耐紫外线能力;(二)符合于室外恶劣环境条件下的使用要求;(三)优秀的散热模式和合理的内腔容积来有效降低内部温度，以满足电气安全要求;(四)良好的防水、防尘保护、防触电保护，为用户提供安全的连接方案。
(五)自锁功能使连接方式更加便捷、牢固光伏接线盒*功能特点光伏接线盒的功率是在标准条件：温度25度，AM1.5, 1000W/M2下测试出来的。
一般用WP表示，也可以用W表示。
在这个标准下测试出来的功率称为标称功率。
1.外壳采用进口高级原料生产，具有极高的抗老化，耐紫外线能力;2.适用于室外产时间恶劣环境条件下的使用，使用实效长达25年以上;3.根据需要可以任意内置2～6个接线端子;4.所有的连接方式采用快接插入式方式连接。
光伏接线盒*作用1. 增强组件的安全性能2. 密封组件电流输出部分(引线部分)3. 使组件使用更便捷、可靠。
光伏接线盒*选型要点光伏接线盒的选择主要看的信息应该是组件的电流大小，一个是工作的最大电流，一个是短路电流，当然短路电流时组件能够输出的最大电流，按照短路电流核算接线盒的额定电流应该是安全系数比较大的，按照最大工作电流算接线盒的话就是安全系数小一点。
光伏接线盒参数一、引言光伏接线盒是光伏发电系统中的关键组件之一，用于连接光伏电池组件之间和与逆变器之间的电路。
它在保护光伏电池组件和逆变器、提供电气连接和信号传输方面发挥着重要的作用。
本文将详细介绍光伏接线盒的参数及其重要性。
二、光伏接线盒参数的意义光伏接线盒的参数是指与光伏发电系统相关的技术指标和功能要求。
定义和测量这些参数的目的是为了保证光伏接线盒在运行过程中能够发挥预期的效果，并保证系统的安全性和可靠性。
光伏接线盒的参数包括但不限于以下几个方面：1. 防护等级（IP等级）防护等级是用来表示光伏接线盒的防尘、防水性能的指标。
一般采用IPXX的形式表示，其中第一个X表示防尘等级，第二个X表示防水等级。
例如，IP65表示光伏接线盒具有较高的防尘性能和防喷水性能。
2. 额定电压和额定电流光伏接线盒的额定电压和额定电流是工作时所能承受的最高电压和电流。
光伏接线盒应能够适应光伏电池组件和逆变器输出的电压和电流，并保证系统的正常运行。
3. 温度范围光伏接线盒的温度范围是指在该范围内能够正常工作的温度区间。
光伏接线盒应能够适应不同环境下的温度变化，确保系统的稳定性和可靠性。
4. 过压和过流保护光伏接线盒应具备过压和过流保护功能，以保证在系统遇到异常情况时能够及时切断电路，避免损坏光伏电池组件和逆变器。
5. 绝缘电阻绝缘电阻是指光伏接线盒在正常工作条件下，不同接线和触点之间的电气隔离程度。
良好的绝缘电阻能够防止电气故障和触电风险，提高系统的安全性。
三、光伏接线盒参数的选择和应用光伏接线盒的参数选择与具体应用场景和要求密切相关。
在选型过程中，应根据光伏电池组件的额定电压和电流、系统的环境条件和设计要求等综合因素进行考虑。
1. 根据光伏电池组件的额定电压和电流选择光伏接线盒的额定电压和额定电流应大于或等于光伏电池组件的相应数值，以确保光伏接线盒能够正常工作并承受光伏电池组件输出的电压和电流。
2. 根据环境条件选择防护等级和温度范围根据光伏发电系统所处的环境条件选择合适的防护等级和温度范围。
光伏接线盒参数1. 引言光伏接线盒是太阳能光伏发电系统中的重要组成部分，用于连接太阳能电池板之间的电气连接。
它起到了保护、隔离和连接电缆的作用，能够提高系统的安全性和可靠性。
本文将就光伏接线盒的参数进行详细介绍。
2. 光伏接线盒参数分类光伏接线盒的参数可以按照不同的分类进行划分，主要包括以下几个方面：2.1 安全防护等级（IP等级）安全防护等级是指光伏接线盒对固体物体和液体的防护能力。
常见的IP等级有IP65、IP66等。
其中，数字6表示对固体物体（如灰尘）具有完全防护，数字5表示对水滴喷溅具有一定防护。
2.2 额定电压额定电压是指光伏接线盒所能承受的最大电压值。
根据实际需求，一般选择与光伏发电系统中其他设备相匹配的额定电压。
2.3 额定电流额定电流是指光伏接线盒所能承受的最大电流值。
根据光伏发电系统中太阳能电池板的额定电流和设计需求，选择与之匹配的额定电流。
2.4 连接器类型连接器类型是指光伏接线盒内用于连接太阳能电池板和其他设备的插头类型。
常见的连接器类型有MC4、Amphenol H4等，不同的型号适用于不同规格的太阳能电池板。
2.5 隔离开关隔离开关是光伏接线盒中一个重要的功能模块，用于隔离太阳能电池板与其他设备之间的电气连接。
它可以在需要维护或紧急情况下切断太阳能电池板与系统之间的连接，确保操作人员的安全。
3. 光伏接线盒参数详解3.1 安全防护等级（IP等级）在选择光伏接线盒时，应根据实际工作环境选择合适的安全防护等级。
如果工作环境中存在大量灰尘或水滴喷溅等情况，则需要选择具有较高IP等级（如IP65）的光伏接线盒，以确保其正常工作和长期可靠性。
3.2 额定电压与额定电流额定电压和额定电流是光伏接线盒的重要参数，直接影响着系统的安全性和稳定性。
在选择光伏接线盒时，应根据太阳能电池板的额定电压和额定电流来确定合适的参数。
过高或过低的额定值都可能导致接线盒过载或无法正常工作。
3.3 连接器类型连接器类型是光伏接线盒中一个关键的参数，它决定了光伏发电系统中不同设备之间的连接方式。
光伏接线盒1. 简介光伏接线盒是一种广泛应用在光伏发电系统中的重要设备，主要用于连接太阳能电池板与其他电源设备之间的电线。
其主要功能是实现太阳能电池板的输出电能传输和接地保护，并提供安全可靠的电气连接。
接线盒通常由金属或塑料材料制成，具有防尘、防水、防腐蚀等特性，能够保证太阳能电池板与其他系统设备的正常运行。
接线盒内部包含多个连接器或接线端子，用于连接太阳能电池板的输出电缆、电池板汇流条、直流开关、逆变器等设备。
2. 结构和组成光伏接线盒的结构和组成可以根据不同厂商和产品设计而有所差异，但一般包括以下几个主要组成部分：2.1 输入端子输入端子是光伏接线盒的主要部分之一，负责连接太阳能电池板的输出电缆。
输入端子通常采用高质量的防水插头，能够保证电线和连接器的可靠性并防止电线接触氧化。
输入端子通常配备专用的防水密封装置，可以确保在恶劣的气候环境下仍能正常工作。
2.2 输出端子输出端子是光伏接线盒的另一个主要部分，负责连接接线盒与其他系统设备，如逆变器等。
输出端子通常也采用防水插头，并配备防水密封装置，以确保信号传输的可靠性和防护性。
2.3 综合保护装置光伏接线盒通常还包含综合保护装置，用于保护电线和设备免受过电流、过电压、短路和反向电流等情况的影响。
综合保护装置通常包括保险丝、保护管和熔断器等。
2.4 接地保护装置光伏接线盒还设有接地保护装置，用于保护太阳能电池板和其他设备免受雷击和静电的影响。
接地保护装置通常包括接地电缆和接地端子等。
3. 安装和维护安装和维护光伏接线盒需要遵循一定的步骤和规范，以确保系统的安全和可靠性。
下面是一些常见的安装和维护注意事项：3.1 安装位置选择合适的安装位置是确保光伏接线盒正常工作的重要因素之一。
应将其安装在离太阳能电池板较近的位置，并远离易燃物体和易碰撞区域。
同时，还需要考虑到接线盒的通风和散热条件。
3.2 安装方式根据不同的设备和系统要求，光伏接线盒可以采用不同的安装方式。
光伏接线盒全面解析在光伏发电系统中，如果光伏接线盒选取不当，可使电池板烧毁甚至整个光伏系统崩溃。
俗话说得好，“切莫因小失大”。
作为太阳能电池组件的一种连接器，光伏接线盒主要的作用就是将太阳能电池模块产生的电能经电缆导出。
由于太阳能电池使用场合的特殊性和其本身的昂贵价值，光伏接线盒必须经过特殊设计才能满足太阳能电池组件的使用要求。
光伏接线盒主要具有两种功能：基本功能为连接光伏组件和负载，将组件产生的电流引出并产生功率。
附加功能为保护组件引出线，防止热斑效应。
1.1连接接线盒作为连接器，起到连接太阳能组件与逆变器等控制装置的桥梁作用。
接线盒内部通过接线端子和连接器将太阳能组件产生的电流引出并导入到用电设备中。
为了尽量减小接线盒对组件功率的损耗，接线盒所用的导电材料要求电阻小，和汇流带引出线的接触电阻要小。
1.2保护接线盒的保护作用包括三部分，一是通过旁路二极管防止热斑效应，保护电池片及组件；二是通过特殊材料密封设计防水防火；三是通过特殊的散热设计降低接线盒的工作温度，减小旁路二极管的温度，进而降低其漏电流对组件功率的损耗。
2.1耐候性耐候性是指：材料如涂料、塑料、橡胶制品等，应用于室外经受气候的考验，如光照、冷热、风雨、细菌等造成的综合破坏，其耐受能力叫耐候性。
接线盒暴露在环境中的部分为盒体、盒盖及连接器（PC），它们都是由耐候性强的材料制作，目前最常用的材料为PPO（聚苯醚），它是世界五大通用工程塑料之一。
具有刚性大、耐热性高、难燃、强度较高、电性能优良等优点。
另外，聚本醚还具有耐磨、无毒、耐污染等优点。
PPO的介电常数和介电损耗在工程塑料中是最小的品种之一，几乎不受温度、湿度的影响，可用于低、中、高频电场领域。
PPO的负荷变形温度可达 190℃以上，脆化温度为-170℃。
2.1.1耐高温高湿组件的工作环境非常恶劣，有的工作在热带地区，日平均温度非常高；有的工作温度非常低，如高海拔地区、高纬度地区；有的昼夜温差非常大，如沙漠地区。
因此要求接线盒要有优良的耐高温，耐低温性能。
耐候性测试如下表所示：2.1.2耐紫外线紫外线对塑料产品都有一定的破坏，尤其是高原地带空气稀薄，紫外线辐照度很高。
2.2阻燃性阻燃性是指物质具有的或材料经处理后具有的明显推迟火焰蔓延的性质。
阻燃等级由HB，V-2，V-1向V-0逐级递增：HB：UL94和CSA C22.2 No 0.17标准中最底的阻燃等级。
要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。
V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。
可以有燃烧物掉下。
V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。
不能有燃烧物掉下。
V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。
不能有燃烧物掉下 。
2.3防水防尘标准：GB 4208 2008 《外壳防护等级(IP代码)》中规定的防尘防水等级IP等级，表示为：第一个X表示防尘等级0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入第二个X表示防水等级0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可在短时间内耐浸水（1m）8：在一定压力下长时间浸水一般接线盒的防水防尘等级为IP65。
2.4散热性使接线盒内温度升高的因素主要为二极管和环境温度。
二极管在导通时会产生热量，同时，由于二极管和接线端子存在接触电阻，也会产生热量。
另外，环境温度升高也会使接线盒内部温度升高。
接线盒内容易受高温影响的部件为密封圈，二极管。
高温会加速密封圈的老化速度，影响接线盒的密封性；二极管内部存在反向电流，温度每升高10℃，反向电流就会增大一倍，反向电流会减小组件产生的电流，影响组件的功率。
所以，接线盒必须具备优良的散热性，或作特殊的散热设计。
常见的散热设计为安装散热片。
但是安装散热片并没有彻底解决散热问题。
因为如果在接线盒内部安装散热片，虽然暂时降低了二极管的管温，但是仍然会使接线盒温度升高，影响橡胶密封圈的使用寿命；如果安装在盒外面，一方面会影响接线盒整体的密封性，也会容易使散热片被腐蚀。
接线盒主要有两种类型：普通和灌封两种。
普通接线盒采用硅胶密封圈密封，灌胶接线盒则采用双组分硅胶填充来灌封。
普通接线盒应用较早，操作简单，但是密封圈使用年限较长时易老化。
灌封接线盒操作较复杂（需要填充双组分硅胶，并固化），但密封效果好，耐老化，能保证接线盒密封长期有效，且价稍便宜。
注：灌封装接线盒以前一般用于薄膜组件，但是目前如尚德、阿特斯等也将其应用于晶体硅组件。
接线盒还有其他分类，按照功率和连接器分，也有按二极管工作电流分类的。
接线盒无论怎么变化，基本结构都是基本不变的，及包括盒体、盒盖、连接器、接线端子、二极管等，一些接线盒厂家设计了散热片加强盒内温度的散发，也有一些接线盒厂家做了其他方面细节的设计，但是总的结构没有发生变化。
4.1盒体盒体是接线盒的主体部分，内置接线端子和二极管，外接连接器和盒盖，是接线盒的框架部分，承受大部分的耐候要求。
盒体的制作材料一般为PPO（聚苯醚）。
4.2盒盖盒盖起到密封盒体，防水防尘防污染的作用。
密封性主要体现在内置橡胶密封圈，阻止空气及水分等进入接线盒内部。
有的厂家在盒盖中心部位设置小孔，孔中装有透析膜，该膜透气不透水，水下三米无水渗入，起到非常好的散热和密封的作用。
盒体及盒盖一般有耐候性好的材料注塑而成，弹性好，抗温度冲击，耐老化性能强。
4.3连接器连接器连接接线端子和外部用电设备如逆变器，控制器等。
连接器采用PC（聚碳酸酯）材质，但PC容易被多种物质腐蚀。
接线盒老化主要体现在连接器易被腐蚀，塑料螺母低温冲击容易出现破裂。
因此，接线盒的使用寿命体现为连接器的寿命。
4.4接线端子接线端子连接组件引出线与连接器，数量有2、3、4、5、6等多种规格，端子本身宽度根据引出线的不同有2.5mm、4mm、6mm三种，不同厂家的接线盒，端子间距也不同。
接线端子与引出线的接触方式有两种：一种为压紧或加紧型等物理接触式，一种为焊接方式。
两种方式的优缺点前面已有论述。
4.5二极管光伏接线盒内的二极管是作为旁路二极管使用，起到防止热斑效应，保护组件的作用。
组件正常工作时，旁路二极管处于截止状态，这时存在反向电流，即暗电流，一般小于0.2微安。
暗电流会减小组件产生的电流，虽然幅度很小。
从最理想的角度来说，每一个光电池都应连上一个旁路二极管，但因为旁路二极管价格成本的影响和暗电流损耗以及工作状态下压降的存在，这样就很不经济了。
此外，光伏组件各电池片的位置比较集中，接上相应的二极管之后，还得为这些二极管提供充分的散热条件。
因此，实际运用时一般比较合理的方法是使用一个旁路二极管为多个相互连接的电池分组提供保护。
这样可以降低光伏组件的生产成本，但也会使其性能受到不利的影响。
其实，若某串电池片中某一电池片的输出功率下降，那么这个串电池片，其中包括那些工作正常的电池片，便会因旁路二极管的作用而与整个光伏组件系统隔离。
结果就会是整个光伏组件的输出功率因某一个电池片的失效而出现过多的下降。
除上述问题之外，旁路二极管与其相邻的旁路二极管之间的连接必须考虑周全。
实际上，这些连接要受到一些应力的影响，这些应力是机械负荷和温度周期性变化的产物。
因此，在光伏组件的长期使用过程中，上述连接就可能因疲劳而失效，使光伏组件产生异常。
另外，遮蔽一个电池片与遮蔽两块电池片各一半的效果不同，所以遮蔽不可避免时，尽量使遮蔽尽可能多的电池，每个电池尽可能少的阴影。
4.5.1热斑效应在太阳能组件的构造中，单个电池片被串联在一起，就是所谓的串联以达到更高的系统电压。
一旦其中一个电池片被遮挡（例如：树枝或者天线等等），受影响的电池就不再作为电源工作，而是变成能量消耗者，其他未遮挡的电池将继续通过它们传递电流造成高的能量损耗，“热斑”就会出现，甚至电池损毁。
为了避免这个问题，旁路二极管被并联在一个或者几个串联在一起的电池上。
旁路电流绕过被遮挡的电池片，经二极管而传递下去。
当电池片正常工作时，旁路二极管反向截止，对电路不产生任何作用；若与旁路二极管并联的电池片组存在一个非正常工作的电池片时，整个线路电流将由最小电流电池片决定，而电流大小由电池片遮蔽面积决定，若反偏压高于电池片最小电压时，旁路二极管导通，此时，非正常工作电池片被短路。
可见，热斑即组件发热或局部发热，热斑处电池片受到损伤，降低组件功率输出甚至导致组件报废，严重降低组件的使用寿命，对电站发电等安全造成隐患。
热量聚集导致组件不良或损坏。
电池组件热斑的形成，外部因素主要是组件或局部组件受到遮挡物遮挡，常见的遮挡物有：树叶、尘土、云层、动物及动物粪便、积雪等；内在因素有太阳电池内阻和太阳电池自身逆电流大小。
从电池片的实际等效电路即可分析到此结论。
负载与太阳能电池内阻串联，由等效电路图得到流过负载的电流：I= Iph–ID–ISh则串联电阻工作功率：P= I2Rs，故Rs对电池片温度的影响是肯定的，对于电池片来讲，内阻越小越好。
内阻主要是电池片自身由于制作工艺产生的内阻，还有就是焊带产生的内阻，因此，对于电池片的焊接工艺应该引起充分重视，对焊带的选择也应该选择内阻小的为好；至于逆电流因素，还是要从实际等效电路分析，对于不同的电池片，其暗电流有差异。
组件短路，遮挡组件上的某片电池片无法正常工作，相对于组件来说其是个内阻，消耗：P = I2 R (R：被遮挡电池片的等效内阻)。
被遮挡的电池片的生热电流为 I = ID + ISh（I :逆电流，ID :暗电流，Ish: 漏电流），故逆电流较大的太阳电池硅片，在外界环境相同的条件下，其产生热斑的可能性较大。
安装在外部环境下的组件阵列温度T与日照强度L、系统环境温度Ts、内阻产生的温度Ti相关。
组件温度可表示为：T = T0＋αTs +βL＋Ti（T0、α、β是根据实验数据按最小二乘法处理后所得的系数，系数值与所使用的太阳电池的类型、安装地点、支架形式等因素都有关系 ）热斑的危害是巨大的，而且组件阵列电站如在无人维护的情况下，热斑效应也极易发生，怎么才能避免或减轻热斑对组件的不利影响成为组件设计的重要问题。
4.5.2二极管的选择原则旁路二极管的选择主要遵循一下原则：１.耐压容量为最大反向工作电压的两倍；２.电流容量为最大反向工作电流的两倍；３.结温温度应高于实际结温温度；４.热阻小；５.压降小。
