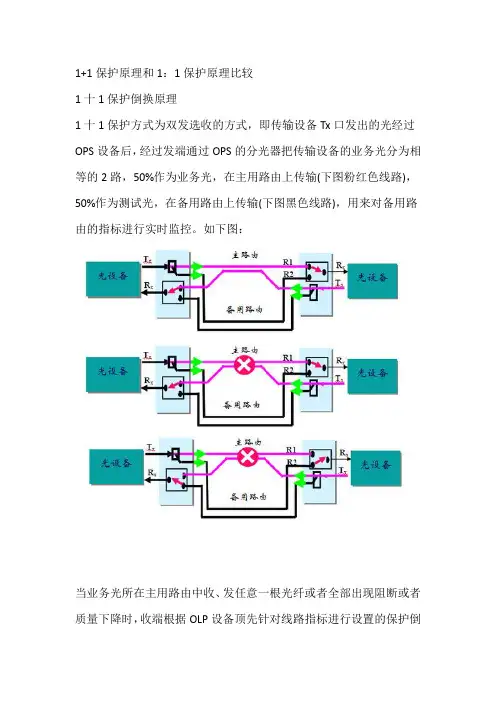

1+1保护原理和1:1保护原理比较
1十1保护倒换原理
1十1保护方式为双发选收的方式,即传输设备Tx口发出的光经过OPS设备后,经过发端通过OPS的分光器把传输设备的业务光分为相等的2路,50%作为业务光,在主用路由上传输(下图粉红色线路),50%作为测试光,在备用路由上传输(下图黑色线路),用来对备用路由的指标进行实时监控。
如下图:
当业务光所在主用路由中收、发任意一根光纤或者全部出现阻断或者质量下降时,收端根据OLP设备顶先针对线路指标进行设置的保护倒
换门限判断,自动将出现故障的纤芯倒换到备用路由,OLP设备发端不动作,保证业务图图的畅通。
1:1保护倒换原理
1:1类型的保护倒换设备为收发双选的方式,即默认情况下,传输设备Tx口发出的业务光全部经过OPS设备经主用路由传输(下图粉红色线路),OPS单盘上板载一个激光器,稳定持续地发射一个特定波长(通常为1550nm)的光源打向备用路由(下图黑色线路),实时监测备用路由的指标,并且激光器也是1:1类型保护倒换设备在硬件级别进行保护倒换协议传输的重要组件。
如下图:
当主用路由收、发任意一个光纤或者全部出现阻断或者质量下降时,OPS设备会先综合判断两端传输设备发光是否正常,并与事先设置好的参数进行比较,如果传输系统发光正常,OPS设备收光功率达到或
者超过了顶先设置的倒换门限时,在备用路由正常的前提下,OPS系统会同时将双端收、发两条线路全部倒换至备用路由(下图黑色线路),从而达到保证业务通信正常的目的。
总结:根据实际应用及实际环境,我们推荐使用OPS1+1光线路保护系统,这样能更好的保护传输线路,自动监测保护系统,能够实现光缆线路的同步切换保护,迅速恢复通信,从而大大提高光缆线路的可用性。

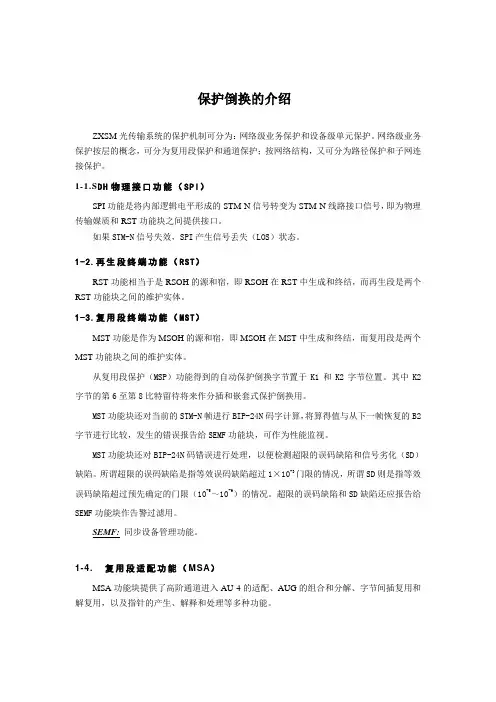

保护倒换的介绍ZXSM光传输系统的保护机制可分为:网络级业务保护和设备级单元保护。
网络级业务保护按层的概念,可分为复用段保护和通道保护;按网络结构,又可分为路径保护和子网连接保护。
1-1.S DH物理接口功能(SPI)SPI功能是将内部逻辑电平形成的STM-N信号转变为STM-N线路接口信号,即为物理传输媒质和RST功能块之间提供接口。
如果STM-N信号失效,SPI产生信号丢失(LOS)状态。
1-2.再生段终端功能(RST)RST功能相当于是RSOH的源和宿,即RSOH在RST中生成和终结,而再生段是两个RST功能块之间的维护实体。
1-3.复用段终端功能(MST)MST功能是作为MSOH的源和宿,即MSOH在MST中生成和终结,而复用段是两个MST功能块之间的维护实体。
从复用段保护(MSP)功能得到的自动保护倒换字节置于K1和K2字节位置。
其中K2字节的第6至第8比特留待将来作分插和嵌套式保护倒换用。
MST功能块还对当前的STM-N帧进行BIP-24N码字计算,将算得值与从下一帧恢复的B2字节进行比较,发生的错误报告给SEMF功能块,可作为性能监视。
MST功能块还对BIP-24N码错误进行处理,以便检测超限的误码缺陷和信号劣化(SD)缺陷。
所谓超限的误码缺陷是指等效误码缺陷超过1×10-3门限的情况,所谓SD则是指等效误码缺陷超过预先确定的门限(10-5~10-9)的情况。
超限的误码缺陷和SD缺陷还应报告给SEMF功能块作告警过滤用。
SEMF:同步设备管理功能。
1-4. 复用段适配功能(MSA)MSA功能块提供了高阶通道进入AU-4的适配、AUG的组合和分解、字节间插复用和解复用,以及指针的产生、解释和处理等多种功能。
1-5. 复用段保护功能(MSP)MSP功能块为STM-N信号提供复用段内与通路有关的失效保护。
它接收来自SEMF 功能块的控制参数和外部倒换要求,并在同一参考点输出状态指示给SEMF功能块。

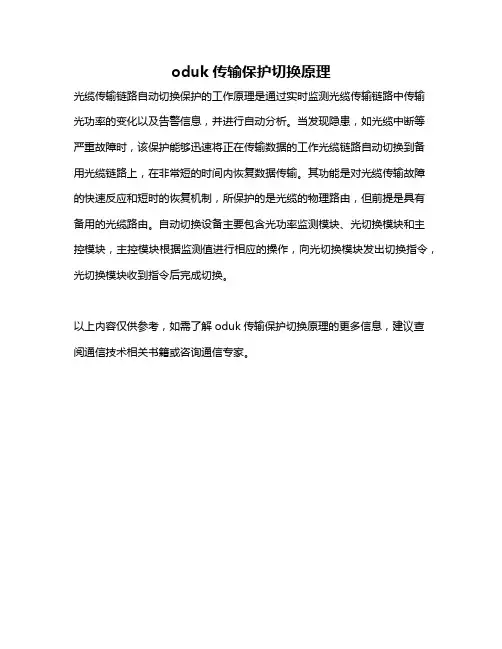

oduk传输保护切换原理
光缆传输链路自动切换保护的工作原理是通过实时监测光缆传输链路中传输光功率的变化以及告警信息,并进行自动分析。
当发现隐患,如光缆中断等严重故障时,该保护能够迅速将正在传输数据的工作光缆链路自动切换到备用光缆链路上,在非常短的时间内恢复数据传输。
其功能是对光缆传输故障的快速反应和短时的恢复机制,所保护的是光缆的物理路由,但前提是具有备用的光缆路由。
自动切换设备主要包含光功率监测模块、光切换模块和主控模块,主控模块根据监测值进行相应的操作,向光切换模块发出切换指令,光切换模块收到指令后完成切换。
以上内容仅供参考,如需了解oduk传输保护切换原理的更多信息,建议查阅通信技术相关书籍或咨询通信专家。

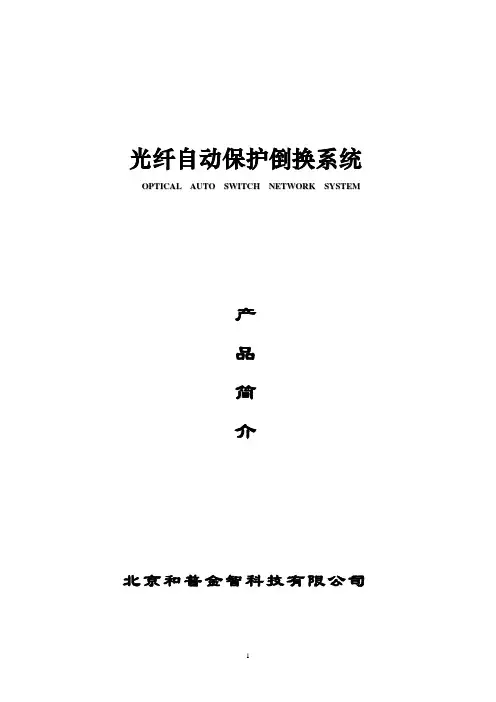

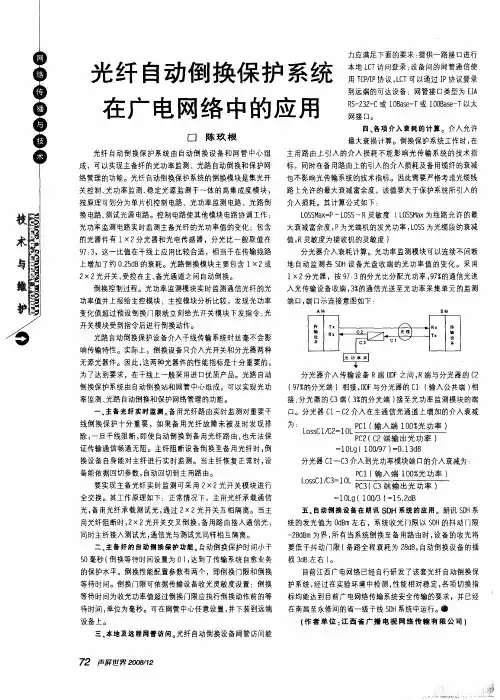

光纤自动保护倒换系统O P T I C A L A U T O S W I T C H N E T W O R K S Y S T E MS Y S T E M产品简介北京和普金智科技有限公司目录1、光纤传输干线几种保护技术简介 (3)1.1 SDH系统的自愈保护技术 (3)1.2 光路分流保护 (3)1.3 人工调度保护 (3)1.4 光路自动切换保护技术 (4)2、光纤线路自动保护切换的工作原理 (4)3、OAPS光路自动切换保护系统 (4)4、OAPS主要特性 (5)5、OAPS性能指标 (6)6、智能化光保护解决方案 (7)6.1通道保护方案 (7)6.2光纤保护方案 (8)6.3设备保护 (8)7、机型................................................... 错误!未定义书签。
OAPS光纤线路自动切换保护系统简介当前,光缆传输网已成为我国通信网和国民经济信息基础设施的主要部分,是公众电话网、数字传输网和增值网各种网络的基础。
光缆通信网络一旦阻断,将对社会造成很大的影响,给企业带来较大的经济损失。
因此,光缆网络质量的好坏及线路的保护和恢复问题越来越引起人们的关注。
1、光纤传输干线几种保护技术简介1.1 SDH系统的自愈保护技术SDH经典的保护倒换已得到普遍认同。
保护方式包括二纤环/四纤环、单向环/双向环、通道环/复用段环和子网连接保护SNCP的一种或多种组合。
对于时间的要求,ITU-TG.841建议复用段倒换环的倒换时间做出这样的规定:环上如无额外业务,无预先的桥接请求,光纤长度小于1200km,则倒换时间应少于50ms。
但对1200km 或几千公里超长距离、上下业务节点数较多的环网来说,一些先进的SDH系统通过快速电开关桥接、快速时隙交换以及高效APS协议/算法处理等,可以保证最终倒换恢复时间低于100ms。
通过SDH自愈环的组网结构,环上的各个节点能够根据业务量的需要灵活地上下电路,同时电路可100%的得到保护,无需人为干预,网络便能从失效的故障中实时地自动恢复业务,从而真正实现了自愈功能。

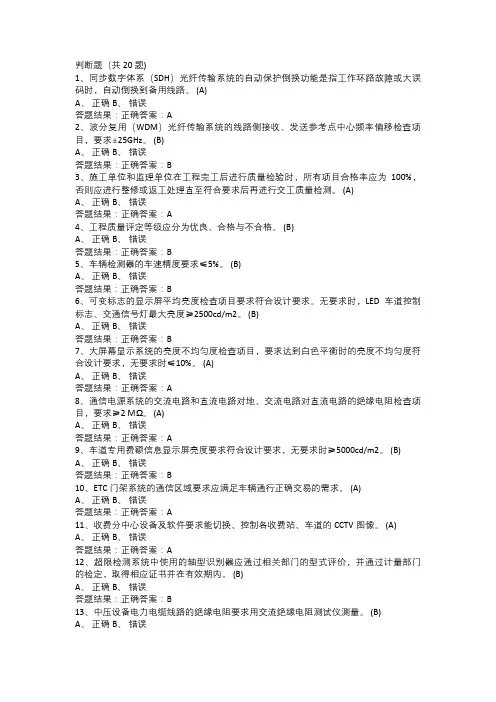

判断题(共20 题)1、同步数字体系(SDH)光纤传输系统的自动保护倒换功能是指工作环路故障或大误码时,自动倒换到备用线路。
(A)A、正确B、错误答题结果:正确答案:A2、波分复用(WDM)光纤传输系统的线路侧接收、发送参考点中心频率偏移检查项目,要求±25GHz。
(B)A、正确B、错误答题结果:正确答案:B3、施工单位和监理单位在工程完工后进行质量检验时,所有项目合格率应为100%,否则应进行整修或返工处理直至符合要求后再进行交工质量检测。
(A)A、正确B、错误答题结果:正确答案:A4、工程质量评定等级应分为优良、合格与不合格。
(B)A、正确B、错误答题结果:正确答案:B5、车辆检测器的车速精度要求≤5%。
(B)A、正确B、错误答题结果:正确答案:B6、可变标志的显示屏平均亮度检查项目要求符合设计要求。
无要求时,LED车道控制标志、交通信号灯最大亮度≥2500cd/m2。
(B)A、正确B、错误答题结果:正确答案:B7、大屏幕显示系统的亮度不均匀度检查项目,要求达到白色平衡时的亮度不均匀度符合设计要求,无要求时≤10%。
(A)A、正确B、错误答题结果:正确答案:A8、通信电源系统的交流电路和直流电路对地、交流电路对直流电路的绝缘电阻检查项目,要求≥2 MΩ。
(A)A、正确B、错误答题结果:正确答案:A9、车道专用费额信息显示屏亮度要求符合设计要求,无要求时≥5000cd/m2。
(B)A、正确B、错误答题结果:正确答案:B10、ETC门架系统的通信区域要求应满足车辆通行正确交易的需求。
(A)A、正确B、错误答题结果:正确答案:A11、收费分中心设备及软件要求能切换、控制各收费站、车道的CCTV图像。
(A)A、正确B、错误答题结果:正确答案:A12、超限检测系统中使用的轴型识别器应通过相关部门的型式评价,并通过计量部门的检定,取得相应证书并在有效期内。
(B)A、正确B、错误答题结果:正确答案:B13、中压设备电力电缆线路的绝缘电阻要求用交流绝缘电阻测试仪测量。

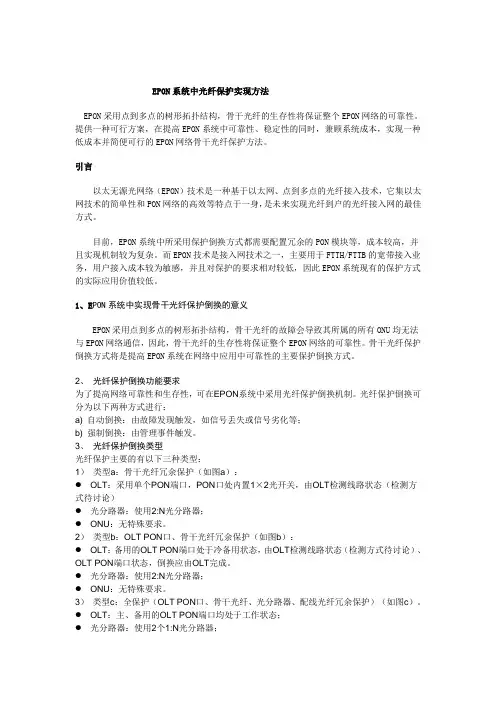

EP0N系统中光纤保护实现方法EPON采用点到多点的树形拓扑结构,骨干光纤的生存性将保证整个EPON网络的可靠性。
提供一种可行方案,在提高EPON系统中可靠性、稳定性的同时,兼顾系统成本,实现一种低成本并简便可行的EPON网络骨干光纤保护方法。
引言以太无源光网络(EPON)技术是一种基于以太网、点到多点的光纤接入技术,它集以太网技术的简单性和PON网络的高效等特点于一身,是未来实现光纤到户的光纤接入网的最佳方式。
目前,EPON系统中所采用保护倒换方式都需要配置冗余的PON模块等,成本较高,并且实现机制较为复杂。
而EPON技术是接入网技术之一,主要用于FTTH/FTTB的宽带接入业务,用户接入成本较为敏感,并且对保护的要求相对较低,因此EPON系统现有的保护方式的实际应用价值较低。
1、E PON系统中实现骨干光纤保护倒换的意义EPON采用点到多点的树形拓扑结构,骨干光纤的故障会导致其所属的所有ONU均无法与EPON网络通信,因此,骨干光纤的生存性将保证整个EPON网络的可靠性。
骨干光纤保护倒换方式将是提高EPON系统在网络中应用中可靠性的主要保护倒换方式。
2、光纤保护倒换功能要求为了提高网络可靠性和生存性,可在EPON系统中采用光纤保护倒换机制。
光纤保护倒换可分为以下两种方式进行:a) 自动倒换:由故障发现触发,如信号丢失或信号劣化等;b) 强制倒换:由管理事件触发。
3、光纤保护倒换类型光纤保护主要的有以下三种类型:1)类型a:骨干光纤冗余保护(如图a):● OLT:采用单个PON端口,PON口处内置1×2光开关,由OLT检测线路状态(检测方式待讨论)● 光分路器:使用2:N光分路器;● ONU:无特殊要求。
2)类型b:OLT PON口、骨干光纤冗余保护(如图b):● OLT:备用的OLT PON端口处于冷备用状态,由OLT检测线路状态(检测方式待讨论)、OLT PON端口状态,倒换应由OLT完成。
PON技术介绍一、什么是pon无源光网络(PON)技术是一种点到多点的光纤接入技术,它由局侧的OLT(光线路终端)、用户侧的ONU(光网络单元)以及ODN(光分配网络)组成。
一般其下行采用TDM 广播方式、上行采用TDMA(时分多址接入)方式,而且可以灵活地组成树型、星型、总线型等拓扑结构(典型结构为树形结构)。
所谓“无源”,是指ODN 中不含有任何有源电子器件及电子电源,全部由光分路器(Splitter)等无源器件组成,因此其管理维护的成本较低。
EPON 的标准化工作主要由IEEE 的802.3ah即EFM(EthernetFortheFirst Mile,第一英里以太网)工作组来完成,其制定EPON 标准的基本原则是尽量在802.3 体系结构内进行EPON 的标准化工作,工作重点放在EPON 的MAC 协议上,最小程度地扩充以太网MAC 协议。
该标准目前还是草案,EFM 计划在2004 年正式发布EPON 的相关标准。
我国目前正在积极进行EPON 的标准化工作,通信行业标准《接入网技术要求-基于Ethernet 的无源光网络(EPON)》正在制订中。
GPON 是ITU 提出的G比特级的无源光网络。
ITU 在2003 年正式通过并颁布了GPON 标准系列中的三个标准:G.984.1、G.984.2 和G.984.3。
由于GPON 标准是ITU 在APON 标准之后推出的,因此G.984 标准系列不可避免的沿用了G.983 标准的很多思路。
GPON 与EPON 都是千兆比特级的PON 系统,与EPON 力求简单的原则相比,GPON 更注重多业务和QoS保证,因此更受运营商的青睐。
但由于GPON 标准复杂且开发较晚,技术尚不成熟,因此目前GPON 产品还未到商品化阶段。
目前IEEE提出的EPON 实现方案是:在与APON 类似的结构和G.983 的基础上,设法保留APON 的物理层PON,而以Ethernet 技术代替ATM技术作为数据链路层协议,构成一个可以提供更大带宽、更低成本和更强业务能力的新的结合体EPON。
ZYOC光纤自动保护倒换系统O P T I C A L A U T O S W I T C H N E T W O R K S Y S T E MS Y S T E M产品说明书北京中昱光通科技有限公司Beijing Zhong Yu Optical Communication Technologies Co., Ltd.一、产品概述OASN光纤自动保护倒换系统为通信网的重要通信光纤路由的安全保护提供一套经济、实用的解决方案,可以组建一个无阻断、高可靠性、安全灵活、抗灾害能力强的光通信网。
光纤自动保护倒换系统由自动切换站和网管中心组成,可以实现光纤自动保护倒换、主备纤光功率实时监测和光路应急调度三大主要功能。
OASN系统有效地解决了干线光缆线路维护难的问题:切换瞬间不中断通信业务;轻松满足线路维护绩效考核指标;灵活调度路由方便线路割接检修。
OASN切换模块是集光开关控制、光功率监测、稳定光源监测于一体的高集成度模块。
OASN系统的光切换设备分两种机型(4U机型和1U机型)八种型号,详见下表:表一:OASN系统的光切换设备介绍表机型型号说明主要适用范围机型1 4U总线结构型号1:OASN-ZY4A-2AN2收发双选,1:1保护方式长途光缆干线型号2:OASN-ZY4B-2AN2收发双选,1:1保护方式长途光缆干线型号3:OASN-ZY4C-1BM2双发选收,1+1保护方式光缆本地网型号4:OASN-ZY4D-1BM1单纤双向保护方式单纤双向波分系统型号5:OASN-ZY4E-R1BM切换中继模块跨多个中继站自动保护机型2 1U单机型号6:OASN-ZY1A-2AN2收发双选,1:1保护方式长途光缆干线型号7:OASN-ZY1B-2AN2收发双选,1:1保护方式长途光缆干线结构型号8:OASN-ZY1C-1BM2双发选收,1+1保护方式光缆本地网机型1介绍自动切换OASN -ZY4U 型设备为前插拔总线结构,标准宽19英寸高4U 机箱,满配重量为7.8公斤。
光纤自动保护倒换系统O P T I C A L A U T O S W I T C H N E T W O R K S Y S T E MS Y S T E M目录1、光纤传输干线几种保护技术简介 (3)1.1 SDH系统的自愈保护技术 (3)1.2 光路分流保护 (3)1.3 人工调度保护 (3)1.4 光路自动切换保护技术 (4)2、光纤线路自动保护切换的工作原理 (4)3、OAPS光路自动切换保护系统 (4)4、OAPS主要特性 (5)5、OAPS性能指标 (6)6、智能化光保护解决方案 (7)6.1通道保护方案 (7)6.2光纤保护方案 (8)6.3设备保护 (8)7、机型.................................................... 错误!未定义书签。
OAPS光纤线路自动切换保护系统简介当前,光缆传输网已成为我国通信网和国民经济信息基础设施的主要部分,是公众电话网、数字传输网和增值网各种网络的基础。
光缆通信网络一旦阻断,将对社会造成很大的影响,给企业带来较大的经济损失。
因此,光缆网络质量的好坏及线路的保护和恢复问题越来越引起人们的关注。
1、光纤传输干线几种保护技术简介1.1 SDH系统的自愈保护技术SDH经典的保护倒换已得到普遍认同。
保护方式包括二纤环/四纤环、单向环/双向环、通道环/复用段环和子网连接保护SNCP的一种或多种组合。
对于时间的要求,ITU-TG.841建议复用段倒换环的倒换时间做出这样的规定:环上如无额外业务,无预先的桥接请求,光纤长度小于1200km,则倒换时间应少于50ms。
但对1200km 或几千公里超长距离、上下业务节点数较多的环网来说,一些先进的SDH系统通过快速电开关桥接、快速时隙交换以及高效APS协议/算法处理等,可以保证最终倒换恢复时间低于100ms。
通过SDH自愈环的组网结构,环上的各个节点能够根据业务量的需要灵活地上下电路,同时电路可100%的得到保护,无需人为干预,网络便能从失效的故障中实时地自动恢复业务,从而真正实现了自愈功能。
1.2 光路分流保护光路分流保护就是将原有干线上的业务调整一部分到其他干线上去,作为分担的方式传送业务,避免某一干线光缆中断时发生全阻情况。
目前,许多省市的传输维护部门都采用了这种业务保护方式。
这种方式简便易行,能有效地防止全阻,但对于出现障碍的业务却无法进行保护,因此不能保证电路100%的畅通,无法适应新的形势的要求。
1.3 人工调度保护所谓人工调度保护,就是在光缆干线发生障碍后,根据光缆应急预案,通过机务与线务部门的配合,采用同方向其他光缆线路迂回调度,人工方式抢通受阻光缆干线的业务使用系统。
人工调度保护需要机务部门的大力支持和积极配合,而且手工倒通电路不仅要求要有值班人员在场,同时值班人员要具备一定的电路抢修意识、业务水平和动手操作能力。
根据目前的维护体制,地市级部门有专业的维护人员,可达到上述要求,但对于无人职守站和县镇级的中继站机房,由于成为综合值班维护,人员技术水平与实战能力均不如地市站的维护人员,因此在故障发生时无法满足人工快速倒通电路的要求,业务恢复时间较长。
1.4 光路自动切换保护技术光路自动切换保护技术是通过对光缆中传输光功率变化的实时监视、告警信息的自动分析,能够及时发现故障及隐患,在出现严重故障时,快速将工作光路自动切换到备用通道,在极短的时间内恢复通信,完成对光缆故障的快速反应和恢复机制,保护对象是光纤物理路由,应用前提是具有备用的光路由。
2、光纤线路自动保护切换的工作原理SDH自愈保护是对业务层的保护,保护机制复杂,而光路自动切换保护是对光传输层的保护,且控制的机制只针对光纤路由,与传输设备关系较小,不存在兼容问题,容易组成光路保护网络,光层保护有着上层业务保护不可比拟的优点。
如光层恢复可靠性高、光层恢复速度快、光层恢复成本低,同时可以对不同业务提供保护。
光纤线路保护的工作原理是当工作链路传输中断或性能劣化到一定程度后,光保护系统自动将通讯信号从工作光纤切换到备用光纤,从而使接收端仍能接收到正常的信号而感觉不到网络出现了故障,它主要适用于点到点应用的保护。
点到点的光纤线路保护主要有以下几种方法:一是1+1光层保护:这种方法是利用发射端的保护装置把同样的两路信号分别送入工作光纤和保护光纤的通道中(互为保护),当工作光纤链路故障时,接收端的保护装置便把线路切换到保护光纤。
由于没有电层的复制和操作,所以除了当发射机和接收机发生故障时会丢失业务外,一切链路故障都可以进行恢复。
二是1:1光层保护:是利用备用的路由链路来避免链路对业务的影响,业务流量并不是被永久地桥接到工作和保护光纤上,相反,只有在出现故障时,才在工作光纤和保护光纤之间进行一次切换。
三是1:N光层保护:其保护结构与1:1光层保护结构很类似。
但在1:N光层保护结构中N个工作实体共享一个保护光纤,如果有多条工作光纤阻断,那么只有其中的一条所承载的流量可以恢复。
最先恢复的是具有最高优先级的故障。
四是混合光层保护:是一种在WDM系统中将1+1光层保护和1:N设备保护相结合的结构。
这种结构具有重要的经济价值。
在这种结构中,空余波长以及相关的终端设备将被预留出来作为设备保护使用。
3、OAPS系列光路自动切换保护系统OAPS光路自动切换保护系统采用了最先进的光路自动切换模块,是一种应用于光纤通信领域作主、备光路切换的光路保护自动切换装置。
本系统能自动识别主、备系统光路信号状态,进行光路瞬时切换,从而能在主用光缆发生全阻障碍时,保护系统正常运行。
利用本光路保护自动切换系统可以简单经济地构成各种光纤系统保护通路、光纤干线的主备用系统以及各种不同的需要光路切换保护的光纤通信网络。
同时,光路自动切换保护系统也可被广泛的应用于线路监控、传感器转换和各种光通道保护系统。
本光路自动切换保护系统的最大优点是信号可在光路上直接转化应用,无需转换成电信号再实施保护转换,不仅经济可靠,而且大大简化了系统的结构,在诸多方面可以获得很好的系统效益。
OAPS系列光路自动切换保护系统是由自动切换设备和网管中心组成,可以实现光功率监测、光路自动切换和保护网络管理的功能。
系统结构如下图所示:自动切换设备内包含主控模块、光功率监测模块和光路切换模块。
主控模块控制光功率监测模块和光路切换模块之间的协调工作;光路切换模块主要包含1X2或2X2光开关,受控完成在主、备用光通道之间的切换操作。
切换控制过程:光功率监测模块实时采集TX、R1、R2光路的光功率值并上报给主控模块,主控模块根据检测值的情况提供相应的操作:TX值小于阈值,告警指示光终端发送模块发生故障,R1/R2的值均大于阈值时,光开关切换至主光纤(可以不回切),R1/R2任一信号小于阈值,光开关切换到另一光纤,并提供相应的告警信号。
切换动作可由网管中心控制、手动切换、本地自动切换。
光路自动切换保护设备接入干线传输系统时基本不会影响传输特性。
实际上,切换设备只接入两种光器件:光开关和分光器。
这两种光器件的性能指标对于传输系统是十分重要的,为达到要求,干线上所使用的设备均是采用进口优质产品。
网管中心由服务器、工作站、打印机、通信组网设备及相应软件组成。
其基本功能是对各自动切换站进行控制和管理,自动接收并响应来自自动切换站的告警及状态信息和向切换站发出配置和主动调度切换指令。
在1:1和1:N系统中,应用2×2光开关模块和配置测试光源,在保护主用路由的同时,对备用路由进行实时监测,及时发现并排除备用光纤的故障,确保切换的有效性,并且对倒换后的光路继续保持监测。
同理,该技术可实现使用本地网SDH环网在用光纤段作备用路由完成对一级干线传输系统光纤或DWDM波道的保护。
当一级干线无阻断时,各中继段和相应本地网备用路由通过2×2光开关都在正常通信。
当一干阻断时,2×2光开关发生切换动作,将干线通信业务接入本地网备用路由,原本地业务靠SDH自愈功能绕行,不受损失。
4、OAPS系列主要功能支持回切、不回切;●支持通道告警状态本地、远程查询;●支持设备工作状态本地、远程查询;●支持告警值本地、远程查询;●支持切换值本地、远程查询;●支持功率采样值本地、远程查询;●支持各种参数的远程、本地命令设置;●支持远程开启、关闭告警输出功能;●支持本地开启、关闭告警输出功能;●发送、接收可选择不同的波长;●支持掉电正常工作。
●开机后装置保留上次工作的通道(在自动切换状态,如果在手动切换状态则立即切换到相应的通道),如果工作在B通道(备用通道),而且需要回切,则当A通道正常时自动切换到A通道。
●OAPS系列有1U 和4U 两种结构,4U 能切换保护8 对传输系统,并安装于同一个机框统一管理,1U 保护一对光纤并采用独立式机壳。
●多种工作方式:双发选收1 +1 模式,收发双选1:1 保护模式,收发多选1:N 保护模式。
●协议全透明。
●远程精度调整●切换时间小于10ms.●传输系统侧无光锁定路由。
●支持手动、自动切换、网管控制切换。
●具有1路发光及两路收光功率值实时采集功能。
●强大网管功能: 人性化SNMP GUI 网管, 提供完整的告警、监视、配置,为维护工作带来了方便。
●网管系统可分为地区级和省级两级结构,通过授权进行分级管理●可根据需要从网管中心下指令控制远端设备执行切换动作●应急调度功能方便:只需从网管中心发出切换调度指令,即可调配路由,方便地实现了无阻断割接和线路检修工作●光功率分3级告警●电源220K AC或(和)-48V DC5、OAPS系列性能指标6、智能化光保护解决方案目前各大电信运营商都建设了大量的光缆通信网,这些网络会因为各种原因导致中断,据统计全光网75% 以上的中断是由于光纤断裂引起的。
解决这个问题的最常见的办法是在网络的关键区段建设冗余路径或保护路径。
智能化光保护系统通过实时监测工作链路和保护链路上的光功率,当监测到链路上光纤损耗变大导致通讯质量下降或通讯中断时,发出告警信息并自动地将光传输线路由工作链路切换至保护链路。
其主要功能:●自动切换保护功能:即对工作链路和保护链路的光功率进行自动监测并在线路发生中断后系统能够在毫秒级的时间内自动将故障光纤路由切换至备用路由,保证通信业务无阻断。
●为主动路由应急调度功能:即在主路由未中断的情况下,通过智能化光保护设备本身或由网管中心发出指令进行路由切换调度的功能。
我们为您提供的OAPS系列产品通过1+1、1 :1 、1 :N 方式实现3 种方案:光纤保护、通道保护、设备保护。
6.1通道保护方案如果您能提供冗余的传输通道,我们的产品能将保护延伸到您的终端设备,将光纤和传输设备都包含在保护之内,在您的光纤或传输设备发生故障时将业务倒换到备用传输通道上。
