PON网络保护方式

PON基本知识介绍1、PON是一种点到多点的(P2MP)结构的无源光网络，PON的本质特征就是ODN 全部由无源光器件组成，不包含任何有源电子器件。

2、PON由光线路终端(OLT)、光网络单元(ONU)、光分配网络(ODN)组成。

3、GPON三大优势：1、更远的传输距离：采用光纤传输，接入层的覆盖半径20KM；2、更高的带宽：对每用户下行2.5G/上行1.25G(物理层)；3、分光特性：局端单根光纤经分光后引出后多路多户光纤，节省光纤资源；4、GPON可以提供全业务竞争方案可以有效解决双绞线接入的带宽瓶颈，满足用户对高带宽业务的需求，如高清电视、实况转播等，GPON是三网融合的上佳方案。

5、GPON采用WDM技术，实现单纤双向传输；分光比为1：16、1：32、1：64，可升级为1：128。

6、GPON广播方式：下行为广播方式，下行帧长固定为125us，所有的ONU都能收到相同的数据，但是通过GEMPORT ID来区分不同的业务的数据，ONU 通过过滤来接收属于自己的数据；上行采用TDMA方式(时分复用)传输数据，上行链路被分成不同的时隙，根据下行帧的字段来为给每个ONU分配上行时隙，这样所有的ONU都可以按照一定的秩序发送自己的数据了，不会产生为了争夺资源而冲突，每帧共有9120个时隙。

7、GPON的关键技术：1、突发光电技术：快速开启和关断能力2、测距：通过Ranging测距过程获取ONU的往返延迟，从而指定合适的均衡延迟参数，保证每个ONU发送数据时不会在分光器上产生冲突。

8、ONU需在OLT中注册使用。

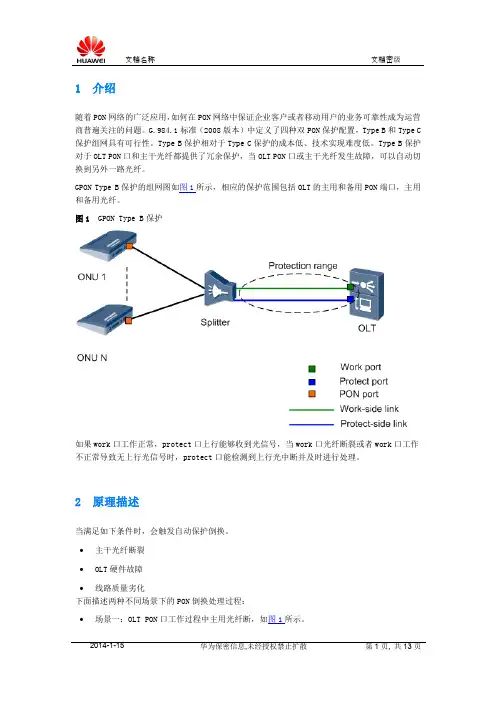

9、GPON的保护方式：10、GPON系统可支持的最大物理距离，当光分路比为1:16时，应支持20km的最大物理距离；当光分路比为1:32时，应支持10km的最大物理距离。

11、光纤接入网的形式：FTTB（光纤到大楼）；FTTC（光纤到路边）；FTTZ（光纤到小区）；FTTH（光纤到用户）；FTTO（光纤到办公室）；FTTF（光纤到楼层）；FTTP（光纤到电杆）；FTTN（光纤到邻里）；FTTD（光纤到门）；FTTR（光纤到远端单元）。

中国移动PON网络优化案例烽火通信科技股份有限公司二○一○年十二月目录前言 (3)第一章PON网络组网模型 (4)1.PON网络上联IP城域网组网模型 (4)1.1光缆单路由直连IP城域网节点 (4)1.2光缆双路由连IP城域网节点 (5)1.3光缆双路由连IP城域网双节点（双上联） (6)1.4通过PTN网络SNCP保护方式上联IP城域网 (7)1.5通过城域波分网络波道保护方式上联IP城域网 (7)2.PON网络组网模型 (8)1.6无保护方式 (8)1.7TYPE B方式组网 (9)1.8TYPE C方式组网 (10)第二章网络优化的目标和范围 (11)2.1网络优化的目标： (11)2.2优化的范围： (12)第三章网络优化的原则及典型案例 (13)3.1 PON网络优化原则与建议 (13)3.1.1组网优化原则 (13)3.1.2驻地网优化原则 (14)3.1.3光缆网优化原则 (14)3.1.4设备配置优化原则 (15)3.1.5 VLAN、IP地址优化原则： (15)3.1.6GEMPORT流限速与QOS规划建议 (15)3.1.7 PON网络用户接入要求 (16)3.1.8网管系统的优化建议 (16)3.2PON网络优化应用案例 (17)第四章软件管理办法 (17)第五章PON网络备件配置原则 (19)第六章维护人员技术要求 (21)第七章应急方案的制定与演练 (23)前言中国移动进入全业务运营时代，大量的中小企业和家庭客户对宽带上网提出更高的需求。

中国移动为顺应这些需求，推出了以为PON网络接入为主的宽带接入业务，目前业务在快速发展之中。

各地的网络发展迅速，组网方式千差万别，如何让这些网络尽量的提供安全、稳定的服务？如何让我们的PON网络具有相对的灵活性、一定的前瞻性和一定的创新能力？如何提高维护的高效率？带着这些问题，我们提出了对网络及维护进行优化，指导各地根据本地的实际情况来优化宽带接入网，力争做出精品网络，在市场竞争中取得更加优异的成绩，在客户中建立良好的口碑。

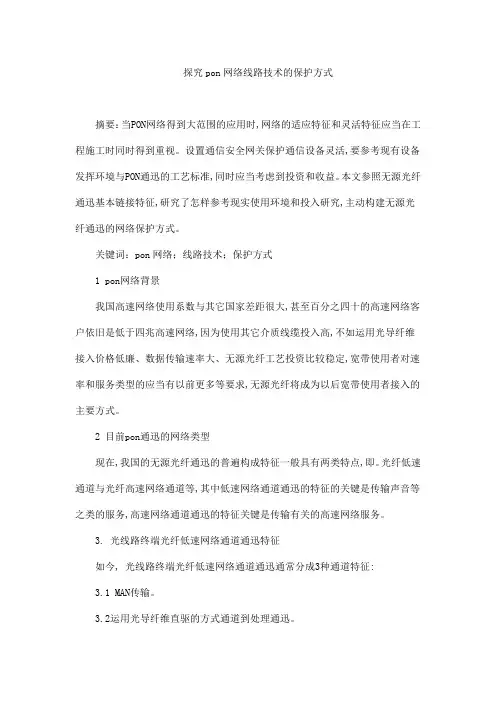

探究pon网络线路技术的保护方式
摘要：当PON网络得到大范围的应用时,网络的适应特征和灵活特征应当在工程施工时同时得到重视。

设置通信安全网关保护通信设备灵活,要参考现有设备发挥环境与PON通迅的工艺标准,同时应当考虑到投资和收益。

本文参照无源光纤通迅基本链接特征,研究了怎样参考现实使用环境和投入研究,主动构建无源光纤通迅的网络保护方式。

关键词：pon网络；线路技术；保护方式
1 pon网络背景
我国高速网络使用系数与其它国家差距很大,甚至百分之四十的高速网络客户依旧是低于四兆高速网络,因为使用其它介质线缆投入高,不如运用光导纤维接入价格低廉、数据传输速率大、无源光纤工艺投资比较稳定,宽带使用者对速率和服务类型的应当有以前更多等要求,无源光纤将成为以后宽带使用者接入的主要方式。

2 目前pon通迅的网络类型
现在,我国的无源光纤通迅的普遍构成特征一般具有两类特点,即。

光纤低速通道与光纤高速网络通道等,其中低速网络通道通迅的特征的关键是传输声音等之类的服务,高速网络通道通迅的特征关键是传输有关的高速网络服务。

3. 光线路终端光纤低速网络通道通迅特征
如今, 光线路终端光纤低速网络通道通迅通常分成3种通道特征:
3.1 MAN传输。

3.2运用光导纤维直驱的方式通道到处理通迅。

PON技术介绍一、什么是pon无源光网络（PON）技术是一种点到多点的光纤接入技术，它由局侧的OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。

一般其下行采用TDM 广播方式、上行采用TDMA（时分多址接入）方式，而且可以灵活地组成树型、星型、总线型等拓扑结构（典型结构为树形结构）。

所谓“无源”，是指ODN 中不含有任何有源电子器件及电子电源，全部由光分路器（Splitter）等无源器件组成，因此其管理维护的成本较低。

EPON 的标准化工作主要由IEEE 的802.3ah即EFM（EthernetFortheFirst Mile，第一英里以太网）工作组来完成，其制定EPON 标准的基本原则是尽量在802.3 体系结构内进行EPON 的标准化工作，工作重点放在EPON 的MAC 协议上，最小程度地扩充以太网MAC 协议。

该标准目前还是草案，EFM 计划在2004 年正式发布EPON 的相关标准。

我国目前正在积极进行EPON 的标准化工作，通信行业标准《接入网技术要求－基于Ethernet 的无源光网络（EPON）》正在制订中。

GPON 是ITU 提出的G比特级的无源光网络。

ITU 在2003 年正式通过并颁布了GPON 标准系列中的三个标准：G.984.1、G.984.2 和G.984.3。

由于GPON 标准是ITU 在APON 标准之后推出的，因此G.984 标准系列不可避免的沿用了G.983 标准的很多思路。

GPON 与EPON 都是千兆比特级的PON 系统，与EPON 力求简单的原则相比，GPON 更注重多业务和QoS保证，因此更受运营商的青睐。

但由于GPON 标准复杂且开发较晚，技术尚不成熟，因此目前GPON 产品还未到商品化阶段。

目前IEEE提出的EPON 实现方案是：在与APON 类似的结构和G．983 的基础上，设法保留APON 的物理层PON，而以Ethernet 技术代替ATM技术作为数据链路层协议，构成一个可以提供更大带宽、更低成本和更强业务能力的新的结合体EPON。

浅析PON技术下光接入网安全防护与网络优化方法摘要：目前宽带接入网中，无源光网络是最为主要的技术。

其中上海城市光网覆盖已到达99%以上，已基本取代传统ADSL接入网。

在利用PON技术来大规模建设和改造的宽带接入网时，就必须切实加强对其运营、维护、管理的工作，才能更好地促进其高效的运行。

关键词：PON技术；光接入网；运行维护；管理方法当前，光接入网运行维护及管理工作开展，均重视PON技术应用，主要是此技术操作简单、方便，不借助有源设备就能满足IP等多种业务传送工作。

在实践应用中，各运营商应充分借助PON技术，强化光接入网的网管功能，实现PON 技术优势与价值。

1PON技术PON技术，是不包含电子器件、电子电源的网络，由光分路器组成，无需贵重有源电子设备。

无源光网络，涉及光线路终端、光网络单元。

其中，光线路终端安装在中心控制站；光网络单元安装在用户场所。

在光线路终端、光网络单元之间，涉及耦合器、无源分光器、光纤等。

在PON拓扑结构中，核心技术为无源分光，利用PON无源分光器实现。

分光存在明显损耗，为了确保网络传输质量，从光线路终端，到光网络单元，全程光衰小于-25db，分光小于1：128。

比较传统以太网、PON网络可知，PON技术网络简化中间有源节点，建筑内部突破以太网传输距离限制，消除长距离所致中间设备设置问题，同时降低设备宕机问题，避免网络故障影响。

技术快速发展，PON技术可以有效支持10G，传输速率与以太网比较接近。

此外，ONU设备不仅可以提供有线接口，也可以实现无线路由功能。

2PON技术下的光接入网运维及管理方法探究2.1PON技术的安全保护系统的冗余以及用户接入安全都属于非常关键的宽带接入网运行保护措施，在PON技术中，上述两种关键性的安全防护措施应当得到因地制宜的选择适用。

从系统的冗余角度来讲，PON系统中主要包括设备层面的冗余以及组网结构的冗余。

设备层面的冗余主要指的是重要板件（主控板、电源板、上行板）的1+1保护、接入同一开关电源的不同配电柜实现电源冗余等。

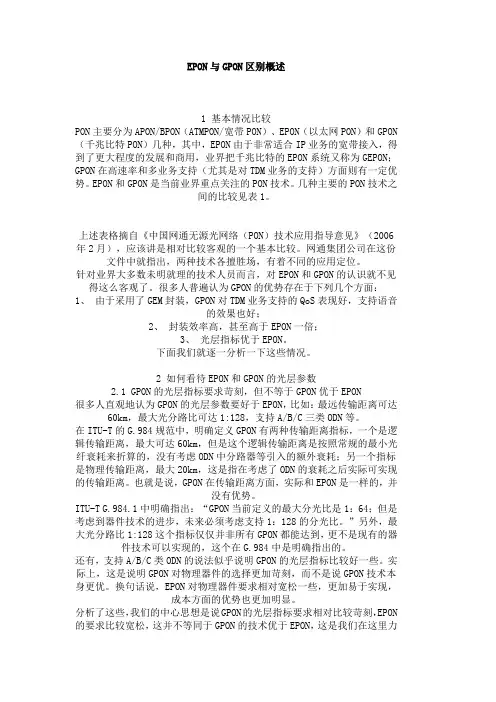

EPON与GPON区别概述1 基本情况比较PON主要分为APON/BPON（ATMPON/宽带PON）、EPON（以太网PON）和GPON （千兆比特PON）几种，其中，EPON由于非常适合IP业务的宽带接入，得到了更大程度的发展和商用，业界把千兆比特的EPON系统又称为GEPON；GPON在高速率和多业务支持（尤其是对TDM业务的支持）方面则有一定优势。

EPON和GPON是当前业界重点关注的PON技术。

几种主要的PON技术之间的比较见表1。

上述表格摘自《中国网通无源光网络（PON）技术应用指导意见》（2006年2月），应该讲是相对比较客观的一个基本比较。

网通集团公司在这份文件中就指出，两种技术各擅胜场，有着不同的应用定位。

针对业界大多数未明就理的技术人员而言，对EPON和GPON的认识就不见得这么客观了。

很多人普遍认为GPON的优势存在于下列几个方面：1、由于采用了GEM封装，GPON对TDM业务支持的QoS表现好，支持语音的效果也好；2、封装效率高，甚至高于EPON一倍；3、光层指标优于EPON。

下面我们就逐一分析一下这些情况。

2 如何看待EPON和GPON的光层参数2.1 GPON的光层指标要求苛刻，但不等于GPON优于EPON很多人直观地认为GPON的光层参数要好于EPON，比如：最远传输距离可达60km，最大光分路比可达1:128，支持A/B/C三类ODN等。

在ITU-T的G.984规范中，明确定义GPON有两种传输距离指标，一个是逻辑传输距离，最大可达60km，但是这个逻辑传输距离是按照常规的最小光纤衰耗来折算的，没有考虑ODN中分路器等引入的额外衰耗；另一个指标是物理传输距离，最大20km，这是指在考虑了ODN的衰耗之后实际可实现的传输距离。

也就是说，GPON在传输距离方面，实际和EPON是一样的，并没有优势。

ITU-T G.984.1中明确指出：“GPON当前定义的最大分光比是1：64；但是考虑到器件技术的进步，未来必须考虑支持1：128的分光比。

1、P2MP点对多点主站(P2MP——point 2 multiple point)，一种思科定义的技术，是指在一序列接收器和到中心站点的发送器之间的通信。

P2MP典型地被设置成三个片断使能够频繁的重利用。

2、LLIDLLID：逻辑链路标记。

OLT连续广播发送下行信号时，ONU选择性接收。

PON的技术标准为EPON时，EPON根据LLID来接受信号。

EPON下行为广播方式，所有的ONU都能收到相同的数据，但是通过LLID来区分不同的业务的数据，ONU通过过滤来接受属于自己的数据。

3、电容和电阻并联有哪些作用所谓电容，就是容纳和释放电荷的电子元器件。

电容的基本工作原理就是充电放电，当然还有整流、振荡以及其它的作用。

另外电容的结构非常简单，主要由两块正负电极和夹在中间的绝缘介质组成，所以电容类型主要是由电极和绝缘介质决定的。

电容的用途非常多，主要有如下几种：1．隔直流：作用是阻止直流通过而让交流通过。

2．旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。

3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路4．滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。

5．温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。

6．计时：电容器与电阻器配合使用，确定电路的时间常数。

7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。

8．整流：在预定的时间开或者关半闭导体开关元件。

9．储能：储存电能，用于必须要的时候释放。

例如相机闪光灯，加热设备等等。

（如今某些电容的储能水平已经接近锂电池的水准，一个电容储存的电能可以供一个手机使用一天。

电 阻 电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。

电阻常用R表示。

电阻的单位是欧（Ω），也常用千欧（kΩ）或者兆欧（MΩ）做单位。

1kΩ=1000Ω,1MΩ=1000000Ω。

导体的电阻由导体的材料、横截面积和长度决定。

PON网络线路保护方式的探讨摘要随着PON网络运用越来越普及，网络的可靠性和安全性需要在网络建设时同步考虑。

构建网络保护路由保障网络安全畅通，要结合实际运用场景和PON网络的技术特点，兼顾投资效益。

本文根据PON网络主要线路方式，探讨了如何结合实际应用场景和投资分析，灵活搭建PON网络的线路保护。

关键词PON网络；线路；保护1 背景我国宽带普及率远低于发达国家，并且40%的宽带用户仍使用4Mbps以下宽带接入，远低于发达国家18Mbps的主流速率。

2013年8月17日，国务院发布了《“宽带中国”战略及实施方案的通知》，标志着“宽带战略”从部门行动上升为国家战略。

由于铜缆接入成本增加，光缆接入成本降低、传输带宽大、传输损耗低，PON 技术逐渐成熟，用户对带宽和业务种类的需求越来越丰富等原因，PON是今后一段时间用户接入的主流方式。

2 目前PON网络的组网状况如今，我国的PON网络的主要组网方式一般包括两种类型，即OLT窄带接入与OLT宽带接入等，其中窄带接入网络的方式的主要功能是承载语言等相关业务，宽带接入网络的方式主要功能是承载相关的宽带业务。

2.1 OLT窄带接入网络方式当前，OLT窄带接入网络一般分成3种接入方式：1）城域网承载；2）采用光纤直驱的手段接入到软交换网络；3）采用MSTP专用承载的手段接入到软交换网络。

2.2 OLT宽带接入网络方式目前，采用OLT宽带接入网络的组网方式主要分为直接接入BRAS和利用城域网交换机接入BRAS等两种方式。

通常都是在不超出BRAS端口要求的范围之外，采用直接连接BRAS。

其中OLT设备汇聚如果用户相对比较多就选择4路GE上联城域网BRAS，如果用户相对比较少就选择2路GE上联城域网BRAS。

3 PON接入的线路保护与维护的主要方式PON网络一般分成两个方面进行网络保护，即接入层的网络保护和承载层的网络保护等。

其中，对于接入层的网络保护方式主要是对OLT至ONU段所进行的保护；而对于承载层的网络保护方式主要是保护OLT上联链路，进而确保当上联链路出现故障终端的状况下而不阻断用户业务。

PON网络建设指导概述PON（Passive Optical Network，被动光纤网络）技术是现代光纤接入网络的重要组成部分，其降低了光纤网络的成本，提高了用户的带宽体验。

在网络建设中，PON技术被广泛应用于FTTH（Fiber-to-the-Home）和FTTB（Fiber-to-the-Building）等场景。

本文旨在提供PON网络建设的一些指导和注意事项。

PON技术的基本原理PON技术采用了被动式光纤分配器（PON Splitter）将光信号从OLT（Optical Line Terminal）分发到ONU（Optical Network Unit）上。

PON Splitter是一种特殊的被动分配器，不需要外部电源，可将一路光信号分发到多路接收端口。

PON网络的分发和接收机制是通过TDMA（Time Division Multiple Access，时分复用）实现的。

OLT通过时间分割将不同的光路分配给不同的ONU，一般采用的分配机制是GEM（GPON Encapsulation Method），可提供灵活的业务映射和QoS（Quality of Service）保证。

PON网络建设的步骤和要素步骤1.确定网络规划和建设方案：包括网络拓扑结构、设备选型、OLT和ONU的布局等要素。

2.确定光缆布线方案：包括光缆的敷设、管道和井道的设计，以及光缆的标准和规范。

3.安装PON设备：包括OLT、PON Splitter、ONU等设备的安装和连接。

4.测试和调试：在网络建设完成后，需要进行各种测试和调试，以确保网络的稳定和高效运行。

### 要素5.设备的品质和选型：PON网络的稳定运行需要高品质的设备，如OLT、PON Splitter和ONU等各类设备，必须选用可靠的、符合标准的设备。

6.光缆的标准和规范：光缆是PON网络的重要组成部分，必须符合国家标准和行业规范，以确保网络的安全和可靠性。
