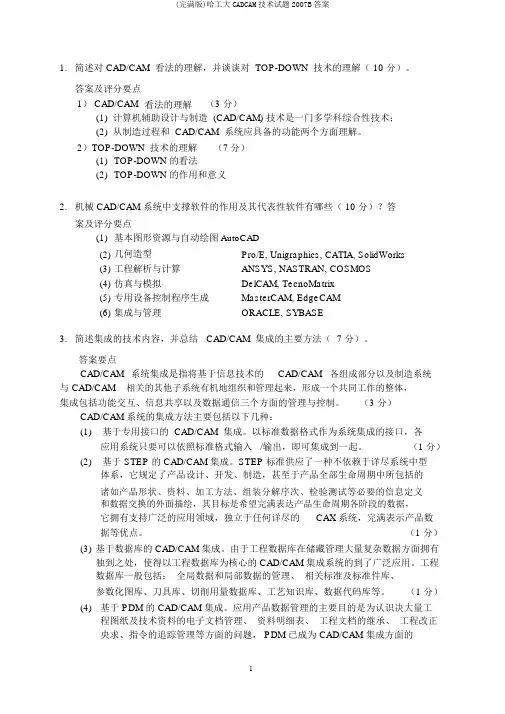

(完整版)哈工大CADCAM技术试题2007B答案

1.简述对 CAD/CAM 看法的理解，并谈谈对 TOP-DOWN 技术的理解（ 10 分）。

答案及评分要点1） CAD/CAM 看法的理解（3 分）(1)计算机辅助设计与制造 (CAD/CAM) 技术是一门多学科综合性技术；(2)从制造过程和 CAD/CAM 系统应具备的功能两个方面理解。

2）TOP-DOWN 技术的理解（7 分）(1)TOP-DOWN 的看法(2)TOP-DOWN 的作用和意义2.机械 CAD/CAM 系统中支撑软件的作用及其代表性软件有哪些（ 10 分）？答案及评分要点(1)基本图形资源与自动绘图AutoCAD(2) 几何造型Pro/E, Unigraphics, CATIA, SolidWorks(3) 工程解析与计算ANSYS, NASTRAN, COSMOS(4) 仿真与模拟DelCAM, TecnoMatrix(5) 专用设备控制程序生成MasterCAM, EdgeCAM(6) 集成与管理ORACLE, SYBASE3.简述集成的技术内容，并总结 CAD/CAM 集成的主要方法（ 7 分）。

答案要点CAD/CAM系统集成是指将基于信息技术的CAD/CAM各组成部分以及制造系统与 CAD/CAM相关的其他子系统有机地组织和管理起来，形成一个共同工作的整体，集成包括功能交互、信息共享以及数据通信三个方面的管理与控制。

（3 分）CAD/CAM 系统的集成方法主要包括以下几种：(1)基于专用接口的 CAD/CAM 集成。

以标准数据格式作为系统集成的接口，各应用系统只要可以依照标准格式输入 /输出，即可集成到一起。

（1 分）(2)基于 STEP 的 CAD/CAM 集成。

STEP 标准供应了一种不依赖于详尽系统中型体系，它规定了产品设计、开发、制造，甚至于产品全部生命周期中所包括的诸如产品形状、资料、加工方法、组装分解序次、检验测试等必要的信息定义和数据交换的外面描绘，其目标是希望完满表达产品生命周期各阶段的数据，它拥有支持广泛的应用领域，独立于任何详尽的CAX 系统，完满表示产品数据等优点。

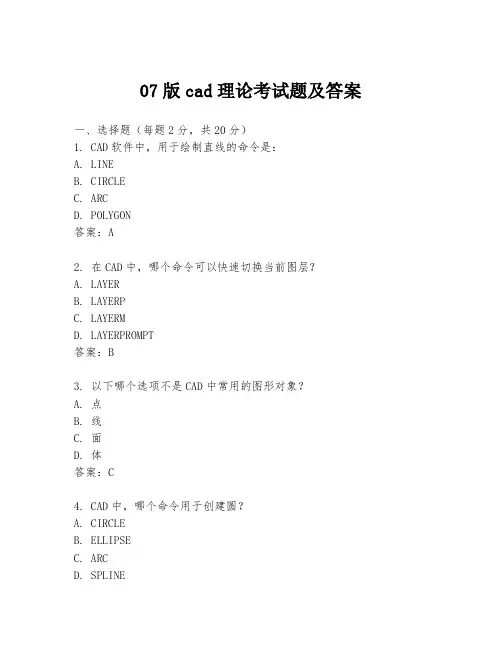

07版cad理论考试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是：A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在CAD中，哪个命令可以快速切换当前图层？A. LAYERB. LAYERPC. LAYERMD. LAYERPROMPT答案：B3. 以下哪个选项不是CAD中常用的图形对象？A. 点B. 线C. 面D. 体答案：C4. CAD中，哪个命令用于创建圆？A. CIRCLEB. ELLIPSEC. ARCD. SPLINE5. 在CAD中，如何快速选择所有对象？A. SELECTALLB. ALLC. SELECTD. PICKALL答案：B6. CAD中，哪个命令用于创建矩形？A. RECTANGLEB. RECTC. BOXD. FRAME答案：A7. 在CAD中，哪个命令可以测量两点之间的距离？A. DISTB. MEASUREC. LENGTHEND. EXTEND答案：A8. CAD中，哪个命令用于创建多线段？A. POLYLINEB. POLYGONC. MULTILINED. MULTIPOINT答案：A9. 在CAD中，哪个命令可以快速复制对象？B. OFFSETC. MIRRORD. ARRAY答案：A10. CAD中，哪个命令用于创建圆形阵列？A. ARRAYPOLARB. ARRAYRECTANGULARC. ARRAYCIRCULARD. ARRAYGRID答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以创建一个圆弧。

答案：ARC2. 要改变CAD中对象的颜色，可以使用________属性。

答案：COLOR3. CAD中，________命令允许用户定义一个矩形窗口来选择多个对象。

答案：WINDOW4. 使用________命令可以快速删除CAD中的重复对象。

答案：OVERKILL5. 在CAD中，________命令用于创建一个矩形。

《CADCAM技术》试题及答案一、单选题（每题2分，共10分）1. CADCAM技术中的CAM指的是什么？A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助测试D. 计算机辅助教学答案：B2. 在CADCAM系统中，用于创建和编辑图形的主要工具是什么？A. 文字处理软件B. 图形处理软件C. 数据库管理软件D. 操作系统答案：B3. 下列哪个不是CADCAM系统的主要功能？A. 零件设计B. 零件制造C. 零件销售D. 零件分析答案：C4. CADCAM技术中，CAM系统的核心组成部分是？A. 计算机B. 绘图仪C. 数控机床D. 打印机答案：C5. 在CADCAM技术中，用于提高设计精度和效率的常用方法是？A. 手工绘图B. 计算机辅助设计C. 手工计算D. 人工测量答案：B二、多选题（每题3分，共15分）1. CADCAM技术在工业设计中的应用包括以下哪些方面？A. 产品外观设计B. 产品结构设计C. 产品销售策略D. 产品制造过程答案：A B D2. 下列哪些软件可以用于CADCAM技术？A. AutoCADB. SolidWorksC. Microsoft ExcelD. Adobe Photoshop答案：A B3. CADCAM技术可以应用于哪些行业？A. 汽车制造B. 航空航天C. 食品加工D. 医疗设备答案：A B D4. 在CADCAM系统中，常见的数据交换格式包括？A. STEPB. IGESC. PDFD. DXF答案：A B D5. CADCAM技术的优势包括？A. 提高设计效率B. 提高制造精度C. 降低生产成本D. 减少环境污染答案：A B C三、判断题（每题1分，共5分）1. CADCAM技术可以完全替代传统的手工绘图和制造方法。

（对）2. CADCAM技术只适用于大型企业，不适用于小型企业。

（错）3. CADCAM技术可以提高产品的质量和生产效率。

（对）4. CADCAM技术中的CAM只与制造过程有关，与设计无关。

CADCAM卷B【考试试卷答案】

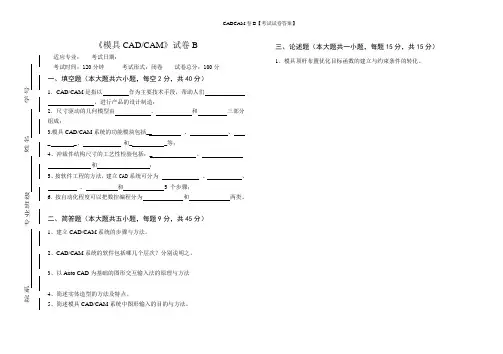

《模具CAD/CAM》试卷B
适应专业：考试日期：
考试时间：120分钟考试形式：闭卷试卷总分：100分
一、填空题（本大题共六小题，每空2分，共40分）
1．CAD/CAM是指以作为主要技术手段，帮助人们
，进行产品的设计制造；
2．尺寸驱动的几何模型由、和三部分组成；
3.模具CAD/CAM系统的功能模块包括__ 、、
_ _、和_ _等；
4、冲裁件结构尺寸的工艺性检验包括：_ 、
和；
5、按软件工程的方法，建立CAD系统可分为、、
、和 5 个步骤；
6．按自动化程度可以把数控编程分为和两类。

二、简答题（本大题共五小题，每题9分，共45分）
1、建立CAD/CAM系统的步骤与方法。

2、CAD/CAM系统的软件包括哪几个层次？分别说明之。

3、以Auto CAD为基础的图形交互输入法的原理与方法
4、简述实体造型的方法及特点。

5、简述模具CAD/CAM系统中图形输入的目的与方法。

三、论述题（本大题共一小题，每题15分，共15分）
1、模具顶杆布置优化目标函数的建立与约束条件的转化。

第一章绪论1、什么是CAD、CAM、CAPP？什么是CAD/CAM集成？答：CAD (Computer Aided Design System)是指以计算机为辅助手段来完成整个产品的设计过程、分析和绘图等工作。

CAD的功能包括：概念设计、结构设计、装配设计、曲面设计、工程图样绘制、工程分析、真实感和渲染、产品数据接口。

CAM( Computer Aided Manufacturing System) 通过计算机与生产设备直接的或间接的联系，完成从生产准备到成品制造整个过程的活动。

狭义的CAM指NC数控程序编制，包括：刀具路径规划、刀位文件生成、刀具轨迹仿真及NC代码生成。

CAPP（Computer Aided Process Planning）借助计算机根据设计阶段的信息，人机交互的或自动完成产品加工方法的选择和工艺过程的设计，称为CAPP。

CAPP的功能包括：毛坯设计、加工方法选择、工艺路线制定、工序设计、刀夹量具设计等。

CAD产生的图纸直接被CAPP，CAM 以及以后的CIMS所利用，这就是CAD/CAM集成。

2、一般所说的CAD/CAM过程链主要包括哪些内容？答：CAD/CAM过程链是一个串行的过程链，在此过程链中包括从市场需求到产品整个的产品生产过程，具体包括：1）市场需求2）产品设计（任务规划、概念设计、结构设计、施工设计）3）工艺设计（毛坯设计、工艺路线设计、工序设计、刀夹量具设计）4）加工装配（NC编程、加工仿真、NC加工、检测、装配、调试）3、CAD/CAM集成方案有哪几种？答：1）通过专用数据接口实现集成2）利用标准格式接口文件实现集成3）基于统一产品模型和数据库4）基于产品数据管理（PDM）的系统集成4、CAD/CAM的发展趋势如何？答：1）CAD/CAM系统的集成化方向发展（CIM）2）并行工程3）智能化CAD/CAM系统4）虚拟产品开发5）网络化CAD/CAM第二章CAD/CAM系统的支撑环境1、CAD/CAM系统应具备哪些基本功能答：1）交互图形输入及输出功能。

机械CAD/CAM一、单项选择题（本大题共50分，共 25 小题，每小题 2 分）1. 数据库不仅能为多个用户服务，而且能同时被多个用户使用，这种共享是（）。

A. 并发的B. 自动化的C. 智能化的D. 较大冗余度的2. CAM的研究内容之一是（）A. 计算机图形学B. 机械可靠性设计C. 工作车间控制D. 有限元分析计算3. 在CAPP系统方案中，利用工艺决策逻辑和优化方法从无到有生成工艺的系统，被称为（）CAPP系统。

A. 样件法B. 变异式C. 创成式D. 综合式4. 基本图形资源软件是一种 ( )A. 系统软件B. 支撑软件C. 绘图软件D. 专用应用软件5.分辩率是（）A. 图形两线条之间的分辩精度B. 分辩彩色显示和黑白显示的依据C. 分辩坐标的正负值D. 分辩整型，还是实型6. （）使用专用机床比较合适。

A. 复杂型面加工B. 大批量加工C. 齿轮齿形加工D. 小批量加工7. 变异式CAPP系统又称为（）。

A. 综合式B. 样件法C. 半生成式D. 生成式8. 成组技术的核心问题是利用（） A. 相似性信息 B. 工艺质量稳定 C. 编制工艺速度快 D. 标准化和规格化9. CIMS的输入是（）。

A. 产品需要和概念B. 产品设计图纸信息C. 综合生产计划D. 生产进度计划10. 机械产品设计中，表格数据之间存在着一定的函数关系式时，运用在CAD程序中的合理方法是（）A. 运用数组的方法B. 人机交互输入的方法C. 建立数据文件的方法D. 将函数关系式直接编入程序中的方法11. 传统的手工编制工艺过程的特点之一（） A. 所编制的工艺过程一致性差，质量不稳定 B. 不依附于人的技能和经验 C. 编制周期短 D. 劳动不繁琐也没有重复12. 所谓数控编程一般是指( )程序的编制。

A. 零件B. 数控系统C. 检测系统D. 刀具13.网状数据结构模型应满足的条件之一是（）。

A. 有且仅有一个结点无双亲片B. 至少一个结点有多于一个的双亲C. 没有一个结点无双亲D. 仅有一个结点有多于一个的双亲14. 现阶段使用CAD系统时，一般需要设计人员（）。

《 CAD/CAM 技术 》课程考试试卷(A 卷)注意：1、本试卷1页，附答题纸2页，共3页； 2、考试时间: 110分钟3、姓名、学号必须写在指定地方；4、所有的答案写在答题纸上。

一、填空题（每小题1分，共 30 分） 1、CAD 系统中的软件属于哪个层次： 。

、所谓齐次坐标表示法就是用 维矢量表示一个 维空间的点。

3. 要完整地表示三维形体，需要两方面信息，即_____和_____。

4. 表面模型的数据结构中单链三表记录了_____、_____和 的信息。

5. 根据描述几何形体方法和存储的几何信息、拓扑信息的不同，几何建模方式可分为：______、______ 和______。

6. 体素指可由若干个参数描述的基本形状，也可以是__ ____。

7. 在成组技术实际应用中，有三种基本编码结构，它们是： 、 和 。

8. 常见的产品数据交换标准格式有 、 两种。

9. 成组工艺就是把结构相似、___ __和__ ___的零件组成一个零件族(组)，按零件族进行制造，从而扩大了批量，大大提高了生产效率。

10. 目前CAPP 有___ ___、__ ____和 三种类型的系统。

11. 在二维图形基本变换中，变换的基准都是相对_ _____和 而言的。

12. 通常CIMS 系统可分为若干个分系统，如______、______、______、质量保证分系统以及计算机支撑环境分系统等。

二、选择题（每小题2分，共 20 分） 1.计算机集成制造系统简称为( )。

A.CAEB.GTC.CIMSD.CMS2.在实体造型中以物体的边界为基础来定义和描述几何形体，并能给出完整和显式的界面描述的造型方法称为( )。

A.边界表示法B.扫描变换法C.几何体素构造法D.分割表示法3.在特征建模时，圆柱倒角特征附属于圆柱面特征而存在，它们之间是( )。

A.继承联系B.邻接联系C.从属联系D.参照联系4.下述CAD/CAM 过程的操作中，属于CAD 范畴的为( )。

A．MIRROR B．MOVE C．COPY D．ARRAY
11、当想把直线、弧的端点延长到指定的边界，且这些边界可以是直线、圆弧等，应使用哪个命令？（ ）
A．EXTEND B．FILLET C．AREA D．PEDIT
12、下列选项中，不属于图层特性的是（ ）
A．线宽 B．锁定 C．颜色 D．线型
13、哪个功能键可以进行图形、文本切换？（ ）
A．功能键F1 B．功能键F4 C．功能键F2 D．功能键F3
14、用相对直角坐标绘图时，以哪个点为参照点？（ ）
A．上一指定点 B．任意一点 C．坐标原点 D．屏幕左下角点
15、打开已有图形的控制键是（ ）
A．Ctrl+S B．Ctrl+P C．Ctrl+T D．Ctrl+O
7、下列哪些命令可以绘制矩形？（ ）(4分)
A．PlineB．LINEC．RECTANGD．POLYGON
8、可以利用以下哪些方法来调用命令？（ ）(3分)
A．单击工具栏上的按钮 B．在命令状态行输入命令
C．选择下拉菜单中的菜单项 D．在图形窗口单击鼠标左键
9、图案填充的孤岛检测样式有如下几种样式？（ ）
C．块名、基点、对象、属性 D．块名、基点、属性
19、使用哪个命令可以绘制出所选对象的对称图形？（ ）
A．STRETCH B．MIRROR C．COPY D．LENGTHEN
20、在执行命令过程中，按键盘上的（ ）键可以完成中断当前命令执行的操作。
A．Insert B．Shift C．Esc D．Alt
试题名称：CAD/CAM软件应用
层次:专业：年级：学号：姓名：分数：
一、单项选择题（每小题2分，共40分）

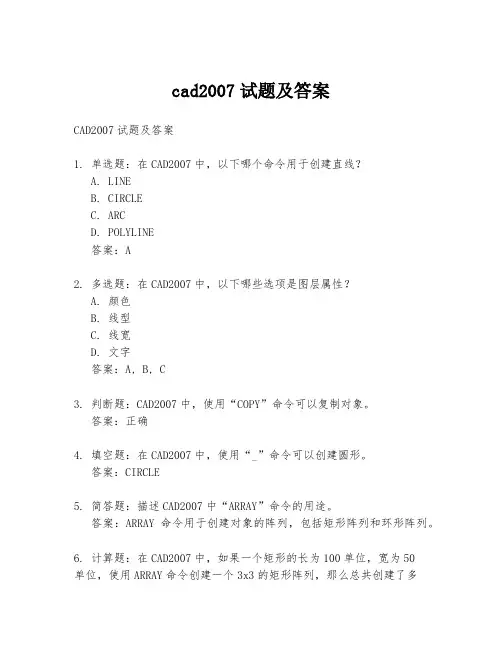

cad2007试题及答案CAD2007试题及答案1. 单选题：在CAD2007中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 多选题：在CAD2007中，以下哪些选项是图层属性？A. 颜色B. 线型C. 线宽D. 文字答案：A, B, C3. 判断题：CAD2007中，使用“COPY”命令可以复制对象。

答案：正确4. 填空题：在CAD2007中，使用“_”命令可以创建圆形。

答案：CIRCLE5. 简答题：描述CAD2007中“ARRAY”命令的用途。

答案：ARRAY命令用于创建对象的阵列，包括矩形阵列和环形阵列。

6. 计算题：在CAD2007中，如果一个矩形的长为100单位，宽为50单位，使用ARRAY命令创建一个3x3的矩形阵列，那么总共创建了多少个矩形？答案：9个矩形7. 操作题：请在CAD2007中绘制一个半径为50单位的圆，并将其复制到距离原圆100单位的位置。

答案：首先使用CIRCLE命令绘制半径为50单位的圆，然后使用COPY命令选择该圆，指定基点，然后输入100单位的距离。

8. 综合题：在CAD2007中，如何设置图层的颜色为红色，线型为虚线，线宽为0.5毫米？答案：首先创建一个新的图层，然后在图层属性管理器中选择该图层，设置颜色为红色，线型为虚线，线宽为0.5毫米。

9. 案例分析题：在CAD2007中，你被要求绘制一个建筑平面图，其中包括房间、门和窗户。

请描述你的绘图步骤。

答案：首先，创建一个新的图纸并设置合适的图层。

然后，使用LINE命令绘制房间的轮廓，使用RECTANG命令绘制矩形的房间。

接着，使用CIRCLE命令绘制门和窗户。

最后，使用ARRAY命令复制门和窗户到合适的位置。

10. 设计题：设计一个简单的办公桌平面图，并使用CAD2007中的命令完成绘制。

答案：首先，使用LINE命令绘制办公桌的轮廓。

然后，使用CIRCLE命令绘制桌面上的圆孔。

2008-2009 学年第一学期期末考试试题（ A 卷）计算机辅助设计与制造使用班级： 05162401、 05162402总分100 得分一、填空题（每空 1 分共10分）1、 CAD/CAM定义为产品从设计到制造全过程的信息集成和信息流的自动化。

2、实体的六层拓扑结构包括体、壳、面、环、边和顶点。

3、机械 CAD/CAM 建模技术包括几何建模、和三个阶段，其中几何建模主要包括线框建模、曲面建模和实体建模。

4、自动编程系统的前置处理分为输入翻译和轨迹计算两个阶段。

得分二、单选题（每题 1 分共10分）1、下列哪种设备不属于图形输入设备（b）。

A. 扫描仪B.显示器C.键盘D.鼠标2、如果在立方体上只有一条棱边被倒角，依照欧拉检验公式V － E ＋ F ＝ 2 （ S－ H ）＋ R ，有（A）。

A． V=10、 E=15、 F=7、 S=1、H=0、 R=0。

所以 10-15+7=2(1-0)+0B． V=10、 E=14、 F=7、 S=1、H=0、 R=1。

所以 12-14+7=2(1-0)+1C． V=8、 E=12、 F=6、 S=2、 H=1、 R=0。

所以 8-12+6=2(2-1)+0D． V=8、 E=12、 F=6、 S=1、 H=0、 R=0。

所以 8-12+6=2(1-0)+03、下面哪种曲线和曲面提供了对标准解析几何和自由曲线、曲面的统一数学描述方法。

（C）A. 贝齐尔B.B 样条C.NURBSD.以上三者4、实体造型的集合运算主要包括：差、( A )、交。

A. 并B. 非C. 与非D. 或5、右图所示为网络的哪种拓扑结构( B )。

A. 总线型拓扑结构B. 星型拓扑结构C. 环型拓扑结构D. 网状拓扑结构6、实施基于 GT的 CAPP系统的第一步是确定零件的（A）。

A. 分类编码系统B. 柔性编码系统C. 刚性编码系统D. JLBM-1 系统7、混合表示法是（ D ）A. 表面建模与线框建模混合B. 实体建模与 B-repC. CSG 与表面建模结合D. CSG 与 B-rep 结合8、在 CAD/CAM系统中，（ C ）是连接 CAD、 CAM的纽带。

cadcam课后习题答案CAD/CAM课后习题答案随着科技的不断进步，计算机辅助设计与制造（CAD/CAM）技术在现代制造业中扮演着重要的角色。

它不仅提高了产品设计和制造的效率，还大大减少了错误和浪费。

然而，对于初学者来说，理解和掌握CAD/CAM技术并不容易。

为了帮助学生更好地学习和掌握这门技术，老师通常会布置一些课后习题。

下面是一些CAD/CAM课后习题的答案，希望能对学生们有所帮助。

1. 什么是CAD/CAM技术？CAD/CAM技术是指利用计算机软件和硬件辅助进行产品设计和制造的技术。

CAD（Computer-Aided Design）主要用于产品设计，通过创建虚拟模型，进行设计、分析和优化。

CAM（Computer-Aided Manufacturing）主要用于产品制造，将CAD模型转化为机器能够理解和执行的指令，实现自动化生产。

2. CAD/CAM技术的优势有哪些？CAD/CAM技术具有以下几个优势：- 提高效率：CAD/CAM技术可以大大缩短产品设计和制造的周期，提高生产效率。

- 提高精度：CAD/CAM技术可以精确地计算和控制产品的尺寸和形状，减少误差和浪费。

- 降低成本：CAD/CAM技术可以优化产品设计和制造过程，减少材料和能源的消耗，降低生产成本。

- 增加创新：CAD/CAM技术可以快速生成多个设计方案，并进行仿真和测试，促进创新和改进。

3. CAD/CAM系统的组成部分有哪些？CAD/CAM系统由以下几个组成部分组成：- CAD软件：用于产品设计和分析的计算机程序，提供了各种建模、绘图和分析工具。

- CAM软件：用于产品制造的计算机程序，将CAD模型转化为机器能够理解和执行的指令。

- 计算机硬件：包括计算机、绘图板、打印机等设备，用于运行CAD/CAM软件和处理设计和制造数据。

- 数据库：用于存储和管理CAD/CAM系统中的设计和制造数据，方便共享和查找。

4. CAD/CAM技术在哪些领域得到广泛应用？CAD/CAM技术在许多领域得到广泛应用，包括：- 机械工程：用于设计和制造机械零件和设备。

CADCAM技术考试答案第一篇：CAD CAM 技术考试答案1.CAD/CAMCAD即计算机辅助设计(CAD-Computer Aided Design)利用计算机及其图形设备帮助设计人员进行设计工作。

简称cad.CAM : 计算机辅助制造。

是Computer Aided Making的缩写。

CAM的核心是计算机数值控制(简称数控)2.计算机图形学(Computer Graphics，简称CG)是一种使用数学算法将二维或三维图形转化为计算机显示器的栅格形式的科学。

简单地说，计算机图形学的主要研究内容就是研究如何在计算机中表示图形、以及利用计算机进行图形的计算、处理和显示的相关原理与算法。

3.计算机辅助工程是指计算机在现代生产领域，特别是生产制造业中的应用，主要包括计算机辅助设计、计算机辅助制造和计算机集成制造系统等内容。

4.CAPP（Computer Aided Process Planning）是指借助于计算机软硬件技术和支撑环境，利用计算机进行数值计算、逻辑判断和推理等的功能来制定零件机械加工工艺过程。

5.逆向工程（又称逆向技术），是一种产品设计技术再现过程，即对一项目标产品进行逆向分析及研究，从而演绎并得出该产品的处理流程、组织结构、功能特性及技术规格等设计要素，以制作出功能相近，但又不完全一样的产品。

主要目的是在不能轻易获得必要的生产信息的情况下，直接从成品分析，推导出产品的设计原理。

6.几何建模是20世纪70年代中期发展起来的,它是一种通过计算机表示,控制,分析和输出几何实体的技术,是CAD/CAM技术发展的一个新阶段.7.传统的设计制造过程与应用CAD/CAM技术进行设计制造的过程有何区别与联系?答：区别：传统的设计与制造方式是以技术人员为中心展开的，产品及其零件在加工过程中所处的状态，设计、工艺、制造、设备等环节的延续与保持等，都是由人工进行检测并反馈，所有的信息均交汇到技术和管理人员处，由技术人员进行对象的相关处理。

cadcam(a)试题及答案CAD/CAM(A)试题及答案一、选择题1. CAD/CAM系统通常不包括以下哪项功能？A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助测试D. 计算机辅助工程答案：C2. 在CAD/CAM系统中，CAM代表什么？A. Computer Aided ManufacturingB. Computer Aided ManagementC. Computer Aided MarketingD. Computer Aided Medicine答案：A二、填空题1. CAD/CAM系统的核心是______技术。

答案：计算机辅助2. CAD/CAM系统在______行业中应用广泛。

答案：机械制造三、简答题1. 简述CAD/CAM系统在产品设计中的作用。

答案：CAD/CAM系统在产品设计中的作用主要包括提高设计效率、优化设计方案、减少设计错误、缩短产品开发周期等。

2. 描述CAD/CAM系统在制造过程中的应用。

答案：在制造过程中，CAD/CAM系统可以用于生成加工路径，指导数控机床进行精确加工，同时还可以进行生产计划和资源管理。

四、计算题1. 假设一个零件的加工时间是4小时，准备时间是1小时，试计算该零件的总生产时间。

答案：总生产时间 = 加工时间 + 准备时间 = 4小时 + 1小时 = 5小时。

五、论述题1. 论述CAD/CAM系统在现代制造业中的重要性。

答案：CAD/CAM系统在现代制造业中的重要性体现在以下几个方面：- 提高生产效率：通过自动化设计和制造流程，减少人工操作，缩短生产周期。

- 降低成本：优化设计和制造过程，减少材料浪费，降低生产成本。

- 提高产品质量：精确的计算机辅助设计和制造可以减少误差，提高产品精度和质量。

- 促进创新：CAD/CAM系统为设计师和工程师提供了强大的工具，有助于开发新的产品和工艺。

- 支持复杂制造：系统能够处理复杂的设计和制造任务，满足现代制造业对复杂产品的需求。

D.工件加工质量控制
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.在CAD/CAM软件中，用于描述三维物体的表面形状的是______。
2.数控编程中的G代码“G01”表示______。
3. CAD/CAM技术中，______是指利用计算机技术对产品进行设计的过程。
4. CAM技术的全称是（）
A.计算机辅助设计
B.计算机辅助制造
C.计算机辅助教学
D.计算机辅助检测
5.以下哪种格式不是CAD软件中常用的文件格式？（）
A. DWG
B. DXF
C. DOC
D. STL
6.在CAM软件中，以下哪个功能用于生成机床加工路径？（）
A.雕刻
B.铣削
C.渲染
D.布局
7.以下哪种机床不属于数控机床？（）
机床cadcam技术考核试卷
考生姓名：__________答题日期：_______年__月__日得分：____________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1. CAD/CAM技术中，CAD指的是（）
2.论述数控编程中G代码和M代码的作用及其区别。
3.请详细说明CAM软件中刀具路径生成的基本步骤。
4.结合实际案例分析，阐述CAD/CAM技术在提高加工效率和产品质量方面的优势。
标准答案
一、单项选择题
1. A
2. C
3. C
4. B
5. C
6. B
7. C
8. A
9. C
10. B
11. C
12. C

①②③一、选择正确答案（每题1分，共10分）1．广义的CAD包括设计和（）两个方面。

A 制造B 造型C 仿真 C 分析2．CAD/CAM集成是指（）和物理设备两方面的集成。

A 技术B 信息C 网络D 机床3．CAD/CAM系统中，输入输出的非数值信息可能是（）、文本、字符等。

A 阿拉伯数字B 个人的姓名C 图形数据D 数据库中的英文数据4．计算机图形处理一般指（）图形的处理。

A 矢量B 标量C 点阵D 象素5．齐次坐标是用（）向量来表示一个N维向量的坐标表示法。

A N-1维B N维C N+1维D N+2维6．视区决定了窗口中的图形要在屏幕上显示的（）和大小。

A 色彩B 亮度C 尺寸D 位置7．数据模型是描述数据（）和性质，数据之间的联系以及施加在数据或数据联系上的一些限制。

A 尺寸B 结构C 色彩D 数量8．零件信息包括零件的（）和工艺信息两部分内容。

A 拓扑信息B 形状信息C 尺寸信息D 几何信息9．测试是测量、检测、（）等的总称。

A 检验B 实测C 试验D 数据处理10．点位控制是指点到点的控制，只要求控制准确的（）位置。

A 机床工作台B 加工工件C 加工尺寸D 加工坐标点二、判断对错（正确用√，错误用×，答对1题得2分，共10分）1．狭义的CAD包括有限元分析。

（）2．拓扑信息是指拓扑元素的数量及其相互间的连接关系。

（）3．通常把参数法描述的图形叫参数图形，也叫矢量图形。

（）4．CAXA制造工程师属于应用软件。

（）5．虚拟制造技术是通过对制造知识进行系统化组织与分析，对部分制造过程建模，在计算机上进行设计评估和制造活动仿真。

（）三、简答题（每题5分，共15分）1．CAD/CAM的基本功能是什么？（不必解释各功能具体含义）2．数字化模型的主要作用是什么？①② ③3．绘出派生式CAPP 系统的工作流程图？四、简单分析计算题（每题5分，共15分）1．针对下图，将图形沿X 负方向移动5，Y 正方向移动10，求出移动后的各点坐标并绘出移动后的图形。

一、单项选择题（本大题共20小题，每小题1分，共20分）1.近一、二十年，机械工业取得巨大进步的特点是采用了【D】A.劳动密集型生产力B.流水生产线C.大量生产力D.电子技术及其控制技术2.计算机辅助制造应具有的主要特性是【A 】A.适应性、灵活性、高效率等B.准确性、耐久性等C.系统性、继承性等D.知识性、趣味性等3.用有限元法求解问题时，决定单元信息数据量的因素之一是【A 】A.单元的数目B.单元的编号C.单元的重量D.单元的位置4.适用于零件有较强相似性的CAPP系统是【C 】A.创成式B.综合式C.派生式D.人工智能与专家系统5.指出下面哪一种CAPP系统是采用零件相似性原理及成组技术原理的【B 】A.创成式B.派生式C.综合式D.人工智能与专家系统6.当前在CAD系统使用中【A 】A.一般需要设计人员构思方案B.一般需要CNC系统构思方案C.一般需要CAM系统构思方案D.系统自己可以构思方案7.当前应用得最普遍的一种CAD型式是【D 】A.检索型CADB.自动型CADC.人工型CADD.交互型CAD8.计算机辅助制造进行的内容有【A 】A.进行过程控制及数控加工B.CADC.工程分析D.机床调整9.小批量生产的特点之一是【B 】A.机床使用效率高B.加工准备时间长C.材料利用率高D.单件制造费用低10.当市场需求是按计划供应时，制订零件的工艺过程应采用的标准是【B 】A.最大生产率标准B.最大利润标准C.最小生产时间标准D.加工路线最短标准11.借助计算机计算工程问题【C 】A.就是CADB.就是CAMC.只是CAD的一部分D.只是CAPP12.在CAD/CAM系统中，【C 】是加接CAD、CAM的纽带。

A.CAEB.CAGC.CAPPD.CAQ 13.下列各项中，不属于CAM工作范畴的内容是【C 】A.生产过程管理B.加工控制C.应力、应变分析D.质量控制14.CIMS所研究的对象是【D 】A.产品B.零件C.典型样件D.一个车间或一个企业15.交互型CAD系统【B 】A.不需要设计人员干预B.需要设计人员干预C.不需要CAM干预D.需要CAM干预16.CAD系统中若所选微机内存容量过小，将影响【B 】A.磁盘的容量B.软件系统的运行速度C.显示屏幕的尺寸D.显示屏幕的分辨率17.鼠标器（Mouse）是【D 】A.绘图机的输入装置之一B.操纵机器人的方向C.数字化输入装置D.移动图形显示器的光标方向装置二.多项选择题（本大题共小题，每小题分，共分）在每小题列出的五个选项中有二至五个选项是符合题目要求的，请将正确选项的字母填在题后的括号内。
