电厂发电机电气部分检修作业指导书

一、工程概况１、江苏淮钢１×２５MW汽轮发电机组安装工程为ＱＦ－３０２－２，电压：１０５００ＫＶ，功率为２５ＭＷ，功率因数０．８０的南京发电机厂生产的发电机．二、编制依据电气设备装置工程电气设备交接实验标准GB50150-----1991电气装置安装工程盘柜及二次回路结线施工及验收规范GB50171---92电力建设安全工作规程（火力发电厂部分）DL5009.1.92江苏省电力设备交接和预防性试验规程山东省阳光设计院的有关图纸三、试验前的准备1、作业条件1、1 图纸会审完毕1、2 作业指导书经批准，并完成安全技术交底和施工技术交底1、3开关室照明充足，通风良好2、劳动力组织本施工有试验班承担。

配班长１名，试验人员2名。

四、施工技术措施１、设备安装前，建筑工程应具备下列条件：１、１结束屋顶、楼板工作，不得有渗漏现象；１、２混凝土基础应达到允许安装的强度；１、３现场模板、杂物清理干净；１、４预埋件及预留孔符合设计，预埋件牢固。

２、发电机到达现场外观检查应符合下列要求：２、１在运输过程中无碰闯损坏现象。

２、２铁芯、转子等的表面无损伤。

２、３放置前应检查构架及平台的承载能力。

２、４应有防火、防潮、防尘、保温及防止小动物进入等措施。

２、５转子存放时，不得使护环受力。

２、６转子起吊时，轴颈应包扎保护，钢丝绳与转子的绑扎部位应采用能起到保护的垫块垫好。

３、发电机检查３、１电机的铁芯、绕组、机座内部应清洁，无尘土，油垢和杂物．３、２绕组的绝缘表面应完整，无伤痕和起泡现象．端部绕组与绑环应紧靠垫实，紧固件和绑扎件应完整，无松动，螺母应锁紧．３、３铁芯硅钢片应无锈蚀、松动、损伤或金属性短接。

３、４埋入式测温元件的引出线及端子应清洁绝缘，其屏蔽接地应良好。

３、５定子槽楔应无裂纹、凸出及松动现象。

每根槽楔的空响长度不应超过其1/3，端部槽楔必须牢固。

３、６转子上的紧固件应紧牢，平衡块不得增减或变位，平衡螺丝应锁牢。

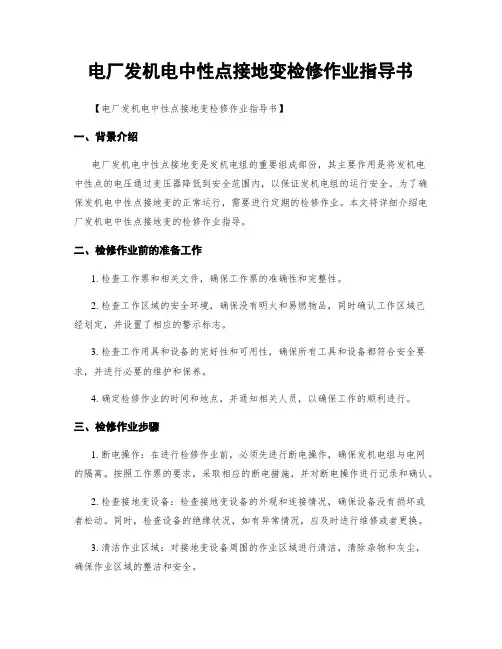

电厂发机电中性点接地变检修作业指导书【电厂发机电中性点接地变检修作业指导书】一、背景介绍电厂发机电中性点接地变是发机电组的重要组成部份，其主要作用是将发机电中性点的电压通过变压器降低到安全范围内，以保证发机电组的运行安全。

为了确保发机电中性点接地变的正常运行，需要进行定期的检修作业。

本文将详细介绍电厂发机电中性点接地变的检修作业指导。

二、检修作业前的准备工作1. 检查工作票和相关文件，确保工作票的准确性和完整性。

2. 检查工作区域的安全环境，确保没有明火和易燃物品，同时确认工作区域已经划定，并设置了相应的警示标志。

3. 检查工作用具和设备的完好性和可用性，确保所有工具和设备都符合安全要求，并进行必要的维护和保养。

4. 确定检修作业的时间和地点，并通知相关人员，以确保工作的顺利进行。

三、检修作业步骤1. 断电操作：在进行检修作业前，必须先进行断电操作，确保发机电组与电网的隔离。

按照工作票的要求，采取相应的断电措施，并对断电操作进行记录和确认。

2. 检查接地变设备：检查接地变设备的外观和连接情况，确保设备没有损坏或者松动。

同时，检查设备的绝缘状况，如有异常情况，应及时进行维修或者更换。

3. 清洁作业区域：对接地变设备周围的作业区域进行清洁，清除杂物和灰尘，确保作业区域的整洁和安全。

4. 检查接线端子：检查接地变设备的接线端子，确保连接坚固和导电良好。

如有松动或者腐蚀现象，应及时进行修复或者更换。

5. 检查继电保护装置：检查接地变设备的继电保护装置，确保其正常工作。

对于异常或者损坏的继电保护装置，应及时进行维修或者更换。

6. 检查冷却系统：检查接地变设备的冷却系统，确保冷却水流畅和冷却器无阻塞。

如有异常情况，应及时进行维修或者清洗。

7. 检查接地电阻：使用专用仪器对接地变设备的接地电阻进行测量，确保接地电阻符合要求。

如接地电阻超过规定范围，应进行必要的维修或者调整。

8. 清洗和涂漆：对接地变设备进行清洗和涂漆，以保护设备表面不受腐蚀和氧化。

发电机作业指导书
一、作业前准备
1.正确穿戴劳保防护用品，准备相关工具。

2.操作时应一人操作，一人监护。

3.送电前必须告知相关人员，然后再送电，以免发生人员触电。

4.检查发电机输出电压断路器及各负荷开关，应处于分断状态，检查双电源自动转换开关状态正常。

5.检查发电机机油有无渗漏，液位应在规定范围内。

6.检查发电机各连接处螺栓有无松动现象。

7.插入控制钥匙，拨到“开”位置，检查柴油箱油位。

二、操作步骤
1.控制钥匙拨到“START”，松开手，启动发电机。

2.观察变电箱上电压仪表、频率仪表。

3.观察显示屏，三相电压稳定后，闭合输出电压断路器。

双电
源自动转换开关自动转换为连接发电线路状态。

4.电网送电后，首先将控制钥匙拨到“关”位置，双电源自动
转换开关自动转换为连接电网线路状态。

5.断开发电机输出电压断路器。

三、注意事项
1.发电机电瓶至少1个月使用一次，并进行充电。

2.发电机运转时每小时检查燃油情况，需填加时及时加注。

3.若启动一次时，应30秒后再启动，1分钟启动次数不应超过2次。

4.当重新加入燃油后，需检查油路内是否混入空气，如有必须先排除空气。

四、事故状态操作
1.关闭控制器电源开关或设备防爆开关，使设备停车；
2.相关人员撤出，关闭泄漏点的前后阀门，放散并检测可燃气体浓度，再由专业人员穿防静电服进行维修，或采取其他处理。

发电作业指导书1准备发电1.1当外线停电后，及时断开配电柜中外电总闸和加油站内主要设备及大负荷设备的电源开关（如：加油机、加油区照明、微机等）。

1.2检查确认发电机的燃油、水、机油是否充足。

2发电供电2.1启动发动机，当发电机输出电压达到额定电压，并确认电压稳定后，打开发电机输出开关送电。

2.2将配电柜中的开关置于发电处，对站内供电。

2.3逐一开启设备开关。

2.4发电、供电过程中必须有专人监护。

3恢复外线供电3.1当外线来电时，注意观察外电指示灯及电压表变化情况，确认电压稳定后，准备恢复供电。

3.2断开加油站内各主要设备及大负荷设备的电源开关（如：加油机、加油区照明、微机等）。

3.3断开配电柜中发电机电源输出开关，合上外线电源总闸，进行送电。

3.4关闭发电机，清理现场，并做好下次发电的准备工作。

3.5逐一开启设备开关。

发电作业指导书（2）一、前言发电是一种重要的能源转换方式，通过将其他形式的能量转化为电能，为社会的各项活动提供所需的电力。

为了提高学生对发电原理和发电装置的理解和掌握，特编写此指导书，供学生在进行发电实验时参考和操作。

二、实验目的1. 了解基本的发电原理和发电装置。

2. 学习使用简单发电装置进行发电实验。

3. 掌握测量发电装置的关键参数，如电压、电流和功率等。

三、实验器材和材料1. 笔记本电脑或移动设备2. 直流电源3. 电阻箱4. 导线5. 电流表6. 电压表7. 太阳能电池板8. 风力发电装置9. 水力发电装置10. 热电发电装置四、实验步骤1. 掌握太阳能电池板的使用a. 将太阳能电池板放置在阳光充足的地方，并确保电池板的正面朝向太阳。

b. 将电流表和电压表依次连接到太阳能电池板的正负极上，并记录测量值。

c. 调整太阳能电池板的角度和朝向，再次记录测量值，并比较不同条件下的发电效果。

2. 学习风力发电装置的使用a. 将风力发电装置放置在通风处。

可以利用风扇进行模拟实验，让风扇的风吹过风力发电装置。

电气试验标准化作业指导书一、引言电气试验是电气工程中至关重要的一环，通过对电气设备进行试验和检测，可以确保其性能和安全性达到既定标准。

为了保证试验工作的规范化和统一化，制定一本电气试验标准化作业指导书是必要的。

本指导书旨在提供一套规范化的操作步骤和标准要求，以帮助电气试验人员有效地进行试验工作。

二、适用范围本指导书适用于各类电气设备的试验工作，包括但不限于发电机、变压器、开关设备等。

三、试验前准备3.1 设备检查在进行电气试验前，必须对相关设备进行检查，确保其工作状态良好、无故障。

具体步骤如下：1.检查设备的外观是否完好，确定无缺损或损坏。

2.检查设备的电源线和电缆是否没有明显的磨损或老化迹象。

3.检查设备的接线端子是否牢固，无松动现象。

4.检查设备的内部零部件是否正常，如有可见故障，应及时修复或更换。

3.2 试验环境准备为了保证试验的准确性和安全性，必须在适当的环境条件下进行试验。

以下是试验环境准备的注意事项：1.确保试验场所通风良好，避免有毒气体或有害气体的积聚。

2.要求试验场所干燥，避免有水或潮湿环境。

3.保持试验场所的温度稳定，避免出现温度过高或过低的情况。

四、试验步骤4.1 装置准备在进行试验之前，必须对试验装置进行准备和调整，确保其能够正常工作。

以下是试验装置准备的步骤：1.检查试验装置的接线端子是否正确连接，确保无接线错误。

2.对试验装置的参数进行合理的调整，如电流、电压等。

3.检查试验装置的仪表是否校准准确，可使用标准电源进行校验。

4.2 试验操作进行试验操作时，必须按照正确的步骤进行，确保试验结果准确可靠。

以下是试验操作的步骤：1.打开试验装置的电源开关，确保电源正常打开。

2.设置试验装置的参数，如电流、电压等，根据试验要求进行调整。

3.对待试验设备进行逐项操作，记录数据和观察试验现象。

4.根据试验要求，进行不同的试验项目，如电流冲击试验、绝缘电阻试验等。

5.在试验过程中，对试验装置和被试验设备进行实时监测，确保试验操作的安全性。

一、工程概况：本工程为安徽华电六安电厂3#机组2³660MW机组，机组采用上海电气电站设备有限公司上海发电机厂提供的汽轮发电机。

本发电机为汽轮机直接拖动的隐极式、二极、三相同步发电机。

发电机采用水氢氢的冷却方式，即定子线圈直接水冷，定子出线氢内冷，转子线圈直接氢冷（气隙取气方式），定子铁芯氢冷。

集电环和电刷空气冷却，两集电环间设有离心式风扇。

发电机采用静止可控硅，机端变自励方式励磁。

本工程主要工作量有配合定子就位、定子出线安装、手包绝缘、配合穿转子以及励磁刷架安装。

二、编写依据：1、设计院电气部分图纸。

2、华电电厂发电机技术协议。

3、《电力建设安全健康与环境管理工作规定》[2002]。

4、工程建设标准强制性条文(电力工程部分)(电气输电工程)。

5、《电气装置安装工程旋转电机施工及验收规范》GB50170－2006。

6、《电气装置安装工程质量检验及评定标准》DL/T 5161.17—2002 。

7、《电力建设安全工作规程》DL5009.1－2002。

8、上海电气电站设备有限公司上海发电机厂出厂技术文件。

三、技术数据:额定功率 660MW 功率因数 0.90定子电压 20 kV 定子电流 21169 A额定励磁电压 441 V 额定励磁电流 4493 A转速 3000 r/min 额定效率 98.97%额定频率 50 Hz 冷却方式水-氢-氢额定氢压 0.5 MPa 短路比 0.50定子运输重量 345 t转子重量 66 t四.主要工具及安全防护用具1. 10吨倒链4只，1吨倒链2个。

2. 吸尘器1台。

3. 专用无扣工作服3身、胶底布鞋3双。

4. 行灯变压器1台、灯具2套。

5. 安全防护用具若干。

6. 螺栓紧固工具2套（型号据现场需要）。

五.主要施工方案1. 发电机定子就位前，出线盒应先放在6m层发电机定子出线盒安装位置下面。

2. 定子绕组装配后做充氮气0.7MPa（表压）或水压0.75MPa（表压），试验历时8小时，要求无渗漏。

发电机试验作业指导书DQ-0231总则1.1 目的为了加强XXXXXX发电机检修技术工作，确保发电机检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机检修检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量确保程序。

1.2 范围本指导书适用于XXXXXX发电机试验工作，规定了发电机预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

2规范性引用文件（含验收标准等）《发电企业设备检修导则》DL/T838-2003《电力设备预防性试验规程》DL/T 596-1996《电业安全工作规程》（发电厂和变电站电气部分）DL408—1991《电力变压器检修导则》 DL/T 573-2010《三相同步电机试验方法》 GB/T 1029-2005《XXXXXX安健环作业指导书初稿编写规范》3 作业过程控制3.1 作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4 验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。

检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。

3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。

验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。

3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。

3.4.3.2特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。

发电机检修作业指导书引言：概述：正文：一、检修前的准备工作1.了解发电机的基本原理和结构2.熟悉发电机的使用说明书和维修手册3.准备必要的工具和设备4.检查发电机的运行记录和故障记录5.制定检修计划和安全计划二、机械结构的检修1.检查发电机外观，清洁发电机表面2.检查发电机的支承结构和联轴器的磨损情况3.检查发电机的轴承和密封件4.检查发电机的转子和定子绕组5.检查机械连接件和紧固件的松动情况三、电气元件的检修1.检查发电机的电气接线是否松动2.检查发电机的绝缘状况和绝缘电阻3.检查发电机的电刷和电刷摩擦面4.检查继电器、保护器和控制电路的工作状态5.检查电气控制盘和仪表的工作情况四、冷却系统的检修1.检查冷却风扇和风叶的清洁情况2.清洗并更换冷却系统的滤网和滤芯3.检查发电机的冷却水位和冷却液温度4.检查冷却系统的泵和管路是否正常5.检查冷却半径和冷却效果是否符合要求五、检修后的维护措施1.制定发电机的维护计划和运行监测措施2.建立发电机的故障诊断和排除机制3.定期检查和更换发电机的易损件和润滑油4.做好发电机的防腐保养工作5.做好发电机的备件储备和设备更新计划总结：发电机检修是确保发电机正常运行和延长其使用寿命的重要措施。

通过对发电机的机械结构、电气元件和冷却系统进行全面的检查和维护，可以提前发现问题并及时进行处理。

同时，制定合理的维护计划和监测措施，做好备件储备和设备更新工作，可以保证发电机的持久稳定运行。

只有在定期检修和维护的基础上，发电机才能发挥其最佳效能，为人们的生产和生活提供可靠的电力支持。

目次1.范围 (3)2.本指导书涉及的文件、技术资料和图纸 (3)3.安全措施 (3)4.备品备件准备 (6)5.现场准备及工具 (6)5.1现场准备 (6)5.2专用工具 (7)5.3工作准备 (8)5.4办理相关工作票 (8)6.检修工序及质量标准 (10)6.1 开工准备 (10)6.2 检修电源的准备 (10)6.3 做好安全措施 (10)6.4 保护屏检查及清扫 (10)6.5 插件外观检查 (10)6.6 屏内接线检查。

(10)6.7 试验仪器检查 (10)6.8 绝缘检查（用1000V摇表摇测） (10)6.9 各保护装置直流逆变电源测试 (10)6.10 通电初步检查 (10)6.11 中间继电器定值检查 (11)6.12 保护装置交流元件零漂及精度检查 (11)6.13 开关量输入回路检查 (11)6.14 输出回路检查 (11)6.15 功能校验 (11)6.15.1 发电机差动保护 (11)6.16 整组检验及验收传动 (13)6.17 工作终结 (13)7.试验记录 (14)8.不符合项目处理单（H3） (15)9.完工报告单（H4） (16)10.质量签证单 (17)11.对本作业指导书的修订建议（记录阅读、使用中发现的问题及完善建议） (17)附录A (18)现场工作安全技术措施 (18)发电机微机保护全部校验试验报告 (20)A.1 所需仪器仪表 (20)A.2 保护屏后接线、插件外观检查及压板线检查 (20)A.3 绝缘测试 (20)CT、PT回路绝缘测试 (21)A.4 装置铭牌参数、软件版本 (22)A.5 通电初步检查 (22)A.5.1 定值整定、修改、核对 (22)A.6 逆变电源检验 (22)A.6.1 电源模块自启动检查 (22)A.6.2 工作电源输出电压及稳定性检查 (22)A.7 模拟量输入幅值和相位特性 (22)A.7.1 检验零漂 (22)A.7.2 检验电流电压刻度 (23)A.8 开关量检查 (24)A.9 保护功能检查 (25)A.9.1 差动启动值及差动速断保护定值试验 (25)A.9.2 比率制动特性试验 (25)A.9.3 发电机匝间保护 (27)A.9.4 发电机相间后备保护 (27)A.9.5 定子接地（基波）： (28)A.9.6 定子接地（三次谐波）： (28)A.9.7 发电机过电压保护： (28)A.9.8 发电机负序过负荷： (28)A.9.9 发电机对称过负荷： (29)A.9.10 起停机保护： (29)A.9.11 发电机失磁保护： (30)A.9.12 发电机失步保护： (30)A.9.13 发电机过激磁保护 (30)A.9.14 发电机逆功率保护： (31)A.9.15 发电机频率保护： (31)A.9.16 误上电保护 (31)A.9.17 励磁变差动保护 (31)A.9.18 励磁变过流保护 (32)A.9.19 励磁变过负荷保护 (32)A.9.20 非电量保护 (32)A.9.21 防跳功能检查 (33)A.10 整组试验 (33)A.10.1 利用模拟开关箱或其他方法进行试验： (33)A.10.2 实际断路器传动： (33)A.11 送电前需检查的项目 (33)A.12 终结 (34)发电机保护装置检修作业指导书1.范围本作业指导书规定了绍兴江滨热电电厂第一套PRC85G发电机保护装置（南瑞继保电气有限公司制造）、第二套CSC-306D发电机保护装置（四方继保电气有限公司制造）大修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
