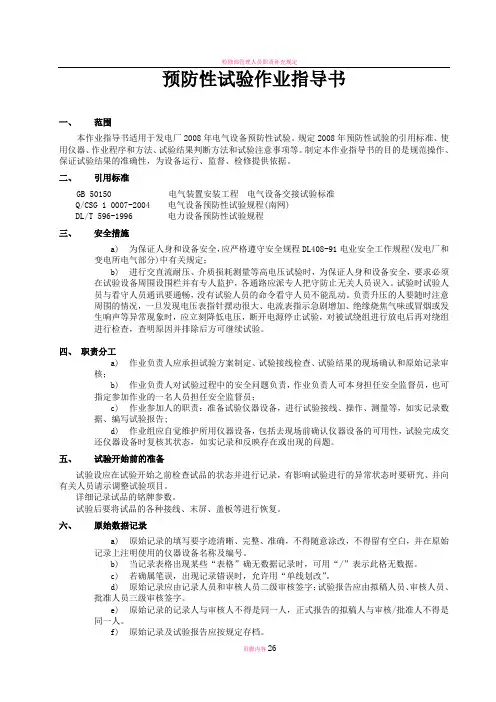

预防性试验作业指导书一、范围本作业指导书适用于发电厂2008年电气设备预防性试验。
规定2008年预防性试验的引用标准、使用仪器、作业程序和方法、试验结果判断方法和试验注意事项等。
制定本作业指导书的目的是规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
二、引用标准GB 50150 电气装置安装工程电气设备交接试验标准Q/CSG 1 0007-2004 电气设备预防性试验规程(南网)DL/T 596-1996 电力设备预防性试验规程三、安全措施a)为保证人身和设备安全，应严格遵守安全规程DL408-91电业安全工作规程(发电厂和变电所电气部分)中有关规定；b)进行交直流耐压、介质损耗测量等高电压试验时，为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护，各通路应派专人把守防止无关人员误入。
试验时试验人员与看守人员通讯要通畅，没有试验人员的命令看守人员不能乱动。
负责升压的人要随时注意周围的情况，一旦发现电压表指针摆动很大、电流表指示急剧增加、绝缘烧焦气味或冒烟或发生响声等异常现象时，应立刻降低电压，断开电源停止试验，对被试绕组进行放电后再对绕组进行检查，查明原因并排除后方可继续试验。
四、职责分工a)作业负责人应承担试验方案制定、试验接线检查、试验结果的现场确认和原始记录审核；b)作业负责人对试验过程中的安全问题负责，作业负责人可本身担任安全监督员，也可指定参加作业的一名人员担任安全监督员；c)作业参加人的职责：准备试验仪器设备，进行试验接线、操作、测量等，如实记录数据、编写试验报告;d)作业组应自觉维护所用仪器设备，包括去现场前确认仪器设备的可用性，试验完成交还仪器设备时复核其状态，如实记录和反映存在或出现的问题。
五、试验开始前的准备试验设应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究、并向有关人员请示调整试验项目。
详细记录试品的铭牌参数。
试验后要将试品的各种接线、末屏、盖板等进行恢复。
六、原始数据记录a)原始记录的填写要字迹清晰、完整、准确，不得随意涂改，不得留有空白，并在原始记录上注明使用的仪器设备名称及编号。
b)当记录表格出现某些“表格”确无数据记录时，可用“/”表示此格无数据。
c)若确属笔误，出现记录错误时，允许用“单线划改”。
d)原始记录应由记录人员和审核人员二级审核签字；试验报告应由拟稿人员、审核人员、批准人员三级审核签字。
e)原始记录的记录人与审核人不得是同一人，正式报告的拟稿人与审核/批准人不得是同一人。
f)原始记录及试验报告应按规定存档。
原始记录的内容及格式见引子渡预防性试验记录七、试验项目和程序备及项目发电机1试验项目、程序及试验前的准备发电机常规试验包括以下试验项目：a)定子绕组的绝缘电阻、吸收比或极化指数b)定子绕组的直流电阻c)定子绕组泄漏电流和直流耐压d)转子绕组的绝缘电阻e)转子绕组的直流电阻f)发电机和励磁回路连接设备绝缘电阻和交流耐压g)推力轴承的绝缘电阻h)检温计绝缘电阻和温度误差试验i)转子绕组的交流阻抗和功率损耗j)轴电压2试验项目及作业顺序试验前的准备：a)试验前的运行人员已做好相关安全措施；b)将中性点连线拆开。
c)将定子线圈出口连线拆开2.1定子绕组的直流电阻4.2.1设备清单a)3～5支温度计b)SM333三回路直流电阻测试仪。
4.2.1测试方法a)试验时被试绕组及非被试绕组开路。
b)冷态测量，绕组表面温度与周围空气温度之差不应大于±2℃。
c)如果各分支的首末端单独引出，则应分别测量各分支的直流电阻。
d)试验接线图如下：图1 测量发电机直流电阻示意图试验步骤如下;a) 在定子膛内放置3～5支温度计15min 以上，记录并计算平均值作为绕组平均温度。
如果温差大于3℃，应找出原因并排除。
a) 以测量A 相直流电阻为例，按图1接好线。
b) 接好线路后，打开直流电阻测试仪电源开关→按光标键使光标移到电阻测量→按“确定”键进入测量方法选择→光标移到单相测量→按“确定”键开始测量。
c) 记录绕组电阻值及所加的电流和测量时间。
d) 按“确定”键存储数据或按“取消”或“复位”退出当前测量状态。
仪器自动进入放电状态，屏幕显示“正在放电”，放电结束后仪器自动回到菜单状态，才可以继续进行操作。
e) 关闭电源开关。
拆开接线，人工对被试绕组放电。
b) 进行下一项目操作。
4.2.1 试验结果判断依据a) 各相直流电阻值互差不得大于1%b) 与初次（出厂或交接时）测量值比较，相差不得大于1%。
测量值互差＝初次值初次值测量值－×100%其中测量值为换算到同一温度t 0（初次值的绕组测量温度）后的值R 0，R 0 =ta+235t +2350R a式中t a 为测量时绕组平均温度，R a 为测量值。
2.2 定子绕组的绝缘电阻、吸收比或极化指数 4.2.1 设备清单a) 温度计、湿度计； b) Teaaohm 绝缘仪 4.2.1 测试方法及试验步骤分别测量各相绕组对机壳及其它绕组相互间的绝缘电阻，被试相首尾短接，非被试相短接接地。
如图1所示。
(a) 定子绕组端头绝缘的屏蔽(b) 定子绕组两端用导线短接。
图2 测量发电机定子绝缘电阻及吸收比接线试验步骤：a)测量前检查发电机组0*14甲、0*14乙电压互感器拉出至检修状态。
b)拆开发电机出口和中性点连线。
c)将线圈短接对地充分放电。
预放电时间不小于15min。
d)测量并记录环境温度和湿度，如果绕组温度与环境温度相差较大应测量定子膛内平均温度作为绕组温度。
e)分相测量时，被试相绕组必须头尾短接，并将非被试绕组短接接地。
被试相两端端部绝缘用导线加以屏蔽后接到绝缘仪“GUARD”。
f)将Teraohm绝缘测试仪旋钮开关旋到“DIAGNOSTIC TEST”(诊断测试档)，打开测试仪电源开关“0N/OFF”，试验电压设置为2500V，时间1设置为15秒，时间2设置为1分钟，时间3设置为10min。
将负端“-”接地线和发电机的外壳，将“+”接被测量绕组的引出端头上，端部绝缘的屏蔽线接绝缘仪“GUARD”另一端接被试绕组。
按下“START”键再放开就开始测量。
测量时间到后记录15秒绝缘电阻R15sec、1分钟、10分钟的绝缘电阻R01min、吸收比DAR、极化指数PI。
同时等待绝缘仪对地放电。
待绝缘仪显示正常后拆开测量线，人工对测量测量测绕组放电5分钟以上使其充分放电。
g)依照此法测量其他绕组。
4.2.1试验结果判断依据a)绝缘电阻值自行规定。
若在相近试验条件下，绝缘电阻值低到历年正常值1/3以下时，应查明原因。
b)各相或分支绝缘电阻的差值不应大于最小值的100％。
c)吸收比不小于1.6或极化指数不小于2.0。
d)机电411与分场测量的值相差大，结合今年测量值分析机电411 红枫2004年红枫2006年R15sec/R01min吸收比R15sec/R01min吸收比R15sec/R01min吸收比1号机A相对BC及地30/65/72 45/2500 55.56 50/3000 60 B相对BC及地22/60/63 50/2200 44 50/4000 80 C相对BC及地25/65/72 50/2300 46 50/4000 802号机A相对BC及地80/220 2.75 45/2600 65 35/3000 85.75 B相对BC及地90/250 2.78 50/2600 52 40/3000 75 C相对BC及地100/250 2.5 45/2700 60 40/3000 753号A相对BC及地50/180 3.6 45/2700 60 45/2200 48.8 B相对BC及地52/180 3.46 40/2600 65 40/2500 62.5机C相对BC及地53/180 3.4 50/2800 56 35/2000 57.144.2.1注意事项a)绝缘仪出现▲符号表示“要仔细阅读使用手册”，出现这个符号必须注意！b)绝缘仪出现▲符号表示“测试端子可能出现高于1000V的危险电压”！c)目前，我们使用的不是充电电池，不能外接电源测量。
禁止将测量仪接电源。
d)测量结束后绝缘仪可能不会立即自动放电，显试器显示“Pleasewait ,discharging(正在放电，请称候)时，要等显示正常后再断开接线。
a)虽然绝缘仪会自动放电，在做大电容绝缘试验时，还应人工再放一次电。
人身安全及下一个测量项目数据的准确定电压。
b)应考虑环境温度和湿度对测量结果的影响。
2.3定子绕组泄漏电流和直流耐压4.2.1设备清单ASTⅡ直流发生器。
4.2.1测试方法a)尽量在停机后清除污秽前热状态下进行。
b)试验前各相绕组短接接地充分预放电15min以上。
c)被试绕组首尾短接，非被试绕组首尾短接接地，转子绕组在滑环处接地。
发电机出口CT二次绕组短路接地。
埋置检温元件在接线端子处电气连接后接地。
按接线图准备试验，保证所有试验设备、仪表仪器接线正确、指示正确。
d)记录绕组温度、环境温度和湿度。
e)按图2接好线。
f)确认一切正常后开始试验。
先空载分段加压至试验电压以检查试验设备绝缘是否良好、接线是否正确。
g)将直流电源输出加在被试相绕组上，从零开始升压，试验电压按0.5Un分阶段升高，每阶段停留1min，并记录每段电压开始和1min时微安表的电流值。
h)该相试验完毕，将电压降为零，切断电源，必须等到充分放电后再改变接线对另一绕组进行试验或进行其他操作。
试验原理接线图见图3图3 直流泄漏试验接线示意图4.2.1安全措施a)为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护，发电机出线侧和中性点侧应派专人把守防止无关人员误入。
试验时试验人员与看守人员通讯要通畅，没有试验人员的命令看守人员不能乱动。
负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
b)试验设备的布置应紧凑、连接线短，宜用屏蔽导线，接地线应牢固可靠。
c)注意对试验完毕的绕组必须充分放电。
d)试验过程中，如发现泄漏电流随时间急剧增长或有绝缘烧焦气味或冒烟或发生响声等异常现象时，应立即降低电压断开电源停止试验，将绕组接地放电后再进行检查。
4.2.1试验结果判断依据a)在规定的试验电压下，各相泄漏电流的差别不应大于最小值的100％；b)最大泄漏电流在20μA以下者，相间与历次试验结果比较，不应有显著的变化。
c)泄漏电流不随时间的延长而增大。
d)任一级试验电压稳定时，泄漏电流的指示不应有剧烈摆动。
a)试验过程中应无异常放电现象。
2.4转子绕组的绝缘电阻4.2.1设备清单a)温度计、湿度计；b)Teaaohm绝缘仪（电压设置为1000V）c)有300mm以上绝缘手柄的电刷（发电机动态空转测量时）d)橡胶绝缘垫4.2.1作业程序测试方法分静态和动态空转两种情况。
