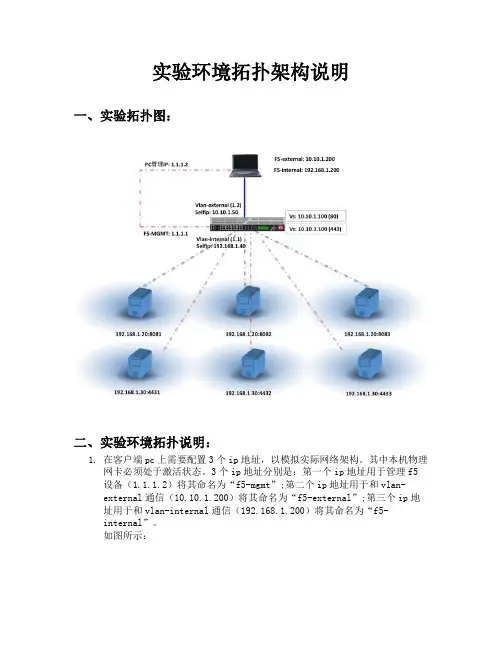

实验环境拓扑架构说明一、实验拓扑图：二、实验环境拓扑说明：1.在客户端pc上需要配置3个ip地址，以模拟实际网络架构。
其中本机物理网卡必须处于激活状态。
3个ip地址分别是：第一个ip地址用于管理f5设备（1.1.1.2）将其命名为“f5-mgmt”;第二个ip地址用于和vlan-external通信（10.10.1.200）将其命名为“f5-external”;第三个ip地址用于和vlan-internal通信（192.168.1.200）将其命名为“f5-internal”。
如图所示：2.在本机上新建2个虚拟接口，就是上述所说的第二个ip地址和第三个ip地址，由于本人使用的是苹果pc，因此在设置这2个虚拟接口时全部绑定在本机的物理网卡上，使用windows操作系统的用户根据系统需求进行新建。
3.此步骤最为关键，如果设置不当将不能打开测试页面。
首先在f5的虚拟机上增加3块网卡;之后对网卡进行桥接，网卡1桥接到f5-mgmt、网卡2桥接到f5-internal、网卡3桥接到f5-external。
如图所示：4.后台服务器的模拟通过在win7虚拟机上搭建IIS服务器实现。
在win7虚拟机上也有3块网卡，将所有网卡的桥接模式全部选为“自动检测”即可。
其中网卡1不需要设置ip地址（缺省）;将网卡2的ip地址设置为“192.168.1.20”;将网卡3的ip地址设置为“192.168.1.30”，用于模拟后台服务器的地址。
如图所示：ip地址设置如下：5.win7下IIS服务器搭建：首先在win7下安装iis服务，不需要安装光盘，在win7下自带iis服务，将其安装即可。
之后对iis服务器进行配置，具体配置步骤可查看iis服务器搭建文档，在此不做过多讲解。
如下所示：http和https的访问在后台各有3台服务器提供服务。
此处可编辑服务器绑定的服务端口。
此处非常关键，用于绑定访问index.html首页的物理路径。
计算机网络实验拓扑结构图第二小组实验一按照上图接好线之后，进行如下配置： 1.二层交换机上的配置 <Quidway>system-view [Quidway]sys S1[S1]vlan 6 //创建vlan6并将0/1号口加到其中 [S1-vlan6]port e 1/0/1 [S1-vlan6]quit[S1]vlan 7 //创建vlan7并将0/2号口加到其中 [S1-vlan7]port e 1/0/2 [S1-vlan7]quit[S1]vlan 8 //创建vlan8并将0/3号口加到其中 [S1-vlan8]port e 1/0/3 [S1-vlan8]quit进入交换机的0、4号口，并设置为trunk 口： [S1]interface e 1/0/4[S1-Ethernet1/0/4]port link-type trunk[S1-Ethernet1/0/4]quit //二层交换机设置完毕，接下来就如三层交换机的接口试图，并对其进行设置 2.三层交换机的设置在三层交换机上配置与二层交换机相同的vlan ；并配置0/4号口为tunk 口（配置方法与二层交换机的相同）IP: 192.168.7.2/24网关：192.168.7.1 网关：192.168.8.1Vlan6：192.168.6.1 24<Quidway>system-view [Quidway]sys S2 [S2]vlan 6 [S2-vlan6]quit [S2]vlan 7 [S2-vlan7]quit [S2]vlan 8 [S2-vlan8]quit [S2]inter e 1/0/4 port link-type trunk [S2-Ethernet1/0/4]quit//启动三层交换机上的路由 [S2]ip routing//接下来配置vlan 的ip 地址： [S2]intervlan 6[S2-vlan6]ip add 192.168.6.1 24 [S2-vlan6]intervlan 7[S2-vlan7]ip add 192.168.7.1 24 [S2-vlan7]intervlan 8[S2-vlan8]ip add 192.168.8.1 24 //查看三层交换机上的路由表 [S2-vlan8]displayip route [S2-vlan8]quit //ping 同测试 //查看FIB 表 [S2]displayipcef实验二老师，这是我在自学网络中遇到的一些问题，想向你请教一下。
实验一绘制网络拓扑图一、实训目的和要求网络的拓扑结构是抛开网络物理连接来讨论网络系统的连接形式，网络中各站点相互连接的方法和形式称为网络拓扑。
通过本实验，使学生掌握网络拓扑的基本结构，学会设计网络结构。
熟练使用Microsoft Office Visio 2003 和Boson Network Designer绘制网络拓扑结构图。
二、实验内容（一）网络拓扑图分析1、星形拓扑星形拓扑是由中央节点和通过点到点通信链路接到中央节点的各个站点组成。
星形拓扑结构具有以下优点：（1）网络结构简单，组建、维护和管理网络容易（2）网络有较好的扩充能力（3）网络传输延时较短，误码率较低星形拓扑结构的缺点：（1）电缆长度和安装工作量可观。
（2）中央节点的负担较重，形成瓶颈（3）各站点的分布处理能力较低2、总线拓扑总线拓扑结构采用一个信道作为传输媒体，所有站点都通过相应的硬件接口直接连到这一公共传输媒体上，该公共传输媒体即称为总线。
总线拓扑结构的优点：（1）总线结构所需要的电缆数量少（2）总线结构简单，又是无源工作，有较高的可靠性（3）易于扩充，增加或减少用户比较方便总线拓扑的缺点：（1）总线的传输距离有限，通信范围受到限制（2）故障诊断和隔离较困难（3）分布式协议不能保证信息的及时传送，不具有实时功能3、环形拓扑环形拓扑网络由站点和连接站的链路组成一个闭合环环形拓扑的优点：（1）电缆长度短（2）增加或减少工作站时，仅需简单的连接操作（3）可使用光纤环形拓扑的缺点：（1）节点的故障会引起全网故障（2）故障检测困难（3）环形拓扑结构的媒体访问控制协议都采用令牌传递的方式，在负载很轻时，信道利用率相对来说就较低4、树形拓扑树形拓扑从总线拓扑演变而来，形状像一棵倒置的树，顶端是树根，树根以下带分支，每个分支还可再带子分支。
树形拓扑的优点：（1）易于扩展（2）故障隔离较容易树形拓扑的缺点：各个节点对根的依赖性太大（二）使用Visio 2003完成下图（三）使用Boson Network Designer完成下图三、V isio 2003 和Boson Network Designer软件的基本用法介绍1、Microsoft Office Visio 2003主要步骤介绍1)启动Microsoft Office Visio 20032)如下图，选择绘图类型“网络”→“基本网络图”3)添加其它形状卡“文件”→“形状”→“网络”→形状卡4)选择形状卡单击“形状卡列表”中的某形状卡5)添加形状拖动“形状列表”中的某形状到工作区6)添加连接线单击“连接线”工具按钮，在工作区两个图形间拖动鼠标2、Boson Network Designer主要步骤介绍1)启动Boson Network Designer2)添加设备或线型到工作区在“设备、线型列表区”双击对象或拖动对象到“工作区”四、实训场地与设备多媒体教室、Microsoft Office Visio 2003 和Boson Network Designer软件五、实训考核标准1、是否能实现实训要求的效果。
《计算机网络》实验报告课题名称：路由交换综合实验系别：计算机科学与工程系班级： 07级软件工程姓名：李梦诗（070521093）指导教师：徐力教授提交报告时间：2009 年 11 月 18日计算机网络实验报告———路由交换综合实验一、实验目的掌握使用Boson模拟器的方法，学会用Boson Network Designer 绘制网络拓扑图，并结合Boson NetSim进行设备配置练习。
熟练运用IP地址的分类及子网的划分。
灵活掌握CISCO路由器和交换机的配置方法，包括：静态、RIP动态路由、IGRP等路由协议的配置，交换机VLAN的配置。
二、实验器材•实验环境：模拟器下实现具有3台Cisco 2501路由器（A、B、C）,2台Catalyst 1912网管型交换机（Switch1、Switch2、Switch3）和7台pc等的规划与网络的综合配置。
•模拟器采用： Boson模拟器。
Boson NetSim 有两个组成部分：Boson Network Designer（实验拓扑图设计软件）和 Boson NetSim（实验环境模拟器）。
三、实验介绍如下图，根据该网络结构所需网段，以192.169.10.0/24进行ip地址规划1、要求全网通信。
（动态和静态均可）2、网络拓扑结构图如上，端口连接自行决定。
（DCE端口在实验报告中标注）3、经过配置，PC机1、2、5、4可以互相通信，PC机3、6不能与1245通信，PC7与PC6可以互通。
四、实验原理（1）路由器基础配置a）命令状态1）router>路由器处于普通用户命令状态。
这时用户可以看到路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。
2）router#在router>提示符下键入enable路由器进入超级用户命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。
3）router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。
实验一绘制网络拓扑结构图一、实验目的
（1）明确网络拓扑结构概念。
网络中各个接点相互连接的方法和形式称为网络的拓扑结构。
（2）了解选择网络拓扑结构时考虑的主要因素：
a:可靠性b:经济性c：灵活性
（3）认识几种常见的网络拓扑结构。
二
二、实验器材
（1）器材：笔，笔记本，Word字处理程序，YDT网络模拟器。
（2）实验选用网络技术部
a)计算机科学学院学生小机房
b)计算机科学学院大机房
c)陕西师范大学计算机网络信息中心
三、实验内容
（1）实地考察，确定实验选用的网络机房
（2）认真观察，仔细询问，得出初步实物图
A)计算机科学学院学生小机房
B)计算机科学学院学生大机房
（3）细心琢磨，画出某机房的网络拓扑结构网络
四、讨论
（1）单星型结构与采用分级（层）组网的星型结构有何差异？
（2）星型拓扑结构的优缺点是什么？
（3）其它网络拓扑的优缺点是什么？
（4）在学生大机房中是否有服务器存在？假如没有，按上面实物图的组网方式是否可以上网？如果有服务器，是一台还是多台？如果是一台，服务器是否直
接接在主交换机上？如果是多台，服务器又是怎样联网的？
（5）YDT网络拓扑结构软件有何特点。
实训目标03 用Visio绘制网络拓扑图年级200 ( )职 班级 座号 姓名实训场所 年 月 日 周 午 节【实训目标】1.初步掌握MS Visio软件的使用,利用校园网提供的存储服务存放结果；2.能够利用Visio标准图库绘制物理拓扑图；3.能够扩充Visio图库，并利用Cisco图标绘制符号化拓扑图；4.能够将Visio图嵌入到Office文档，将绘图结果输出为其它图形格式。
【实训预备】一、 图的类型计算机中的图分为图形和图像两类，图形由线、弧、曲线、填充构成，便于增删修改，存储数据量小，放大缩小不失真，由图形软件如AutoCAD、Visio等生成；图像由像素点阵构成，数据量大，由数码相机、扫描仪等生成，由Photoshop等图像处理软件处理，在放大缩小过程中，需要进行插值等图像处理算法运算。
图形在显示器、打印机等点阵设备输出过程中，在转换成JPEG、GIF 等文件时，也需要转换生成图像，一般由图形软件自动处理，只需要用户指定转换输出质量。
在网络相关课程中，常见的图有：流程图、拓扑图、信息点位分布图、机柜配置图、工具图、产品材料图等。
下面是一些图样。
192.168.0.200192.168.0.1(网络5U2U2U3U5U5U2U2U(机柜配置图)二、 绘图软件介绍在制作这些图形时，有大量的基本构图元素，如计算机、打印机、交换机等。
如果使用通用图形软件，全部由自己一笔一划画起，工作量巨大，而且未必画的逼真规范，事倍功半。
应该使用带图库的商业图形软件，需要某个构图元素时，直接从图库中挑选，经过适当缩放、旋转后放置到页面中，节省时间提高效率，制作的图形规范美观，显得更为专业，达到事半功倍的效果。
常见的带图库商用软件有Microsoft Visio和SmartDraw。
Visio作为Office套件的一员，和其它成员如Word、Excel等结合得很好，图形美观，风格一致。
图库涉及多个行业，IT行业就有软件、数据库、网络等领域。
实训1：用 Visio 绘制网络拓扑图
【实训目标】
1。
初步掌握 MS Visio 软件的使用；
2.能够利用 Visio 标准图库绘制物理拓扑图；
3。
能够扩充 Visio 图库,并利用 Cisco 图标绘制符号化拓扑图;
4.能够将 Visio 图嵌入到 Office 文档，将绘图结果输出为其它图形格式。
【实训准备】
综合布线工程图在综合布线工程中起着关键的作用，设计人员首先通过建筑图纸来了解和熟悉建筑物结构并设计综合布线工程图，施工人员根据设计图纸组织施工，验收阶段将相关技术图纸移交给建设方。
图纸简单清晰直观地反映了网络和布线系统的结构、管线路由和信息点分布等情况。
因此，识图、绘图能力是综合布线工程设计与施工组织人员必备的基本功。
综合布线工程中主要采用两种制图软件：AUTOCAD和VISIO。
也可以利用综合布线系统厂商提供的布线设计软件或其它绘图软件绘制。
【实训设备】
安装有Microsoft office Visio 2003软件的电脑或笔记本
【实训要求及步骤】
一、利用 Visio 和标准图库绘制下面的网络拓扑结构图，命名为学号+姓名1.vsd
要求：
按图原样绘制，带文字注解
二、利用 Visio和扩展图库绘制下列符号化拓扑图命名为学号+姓名2.vsd。
三、用 Word 编辑文档，以对象（链接)方式插入上述两图，命名为学号+姓名实训1。
doc。
铜仁学院实验报告课程名称：计算机网络实验名称：计算机网络实验室拓扑结构图成绩评定：教师签名：【实验名称】计算机网络实验室拓扑结构图。
【实验目的】掌握网络拓扑结构，了解拓扑结构中将使用到的各种网络设施。
【背景描述】铜仁学院计算机网络实验室是近年来才组建的一个网络实验室，专门提供给计算机专业以及相关专业学生了解和实现计算机网络实验有关的各类实验及原理，此实验室大多数设备有锐捷公司提供，其中包括（二层交换机，三层交换机，路由器，RCMS，NTC等各类网络设备）。
【实现功能】由Isp服务提供商提供的网络通过不同的网络实验设备使实验室内的各个终端pc机能够与Internet互联的同时通过内部服务器等设备使实验室内的各设备能够在另外的层次下互联，但又与其他小组相互分开。
【实验设备】二层交换机，三层交换机，路由器，RCMS，NTC，终端pc机，等各类网络设备。
【概要性实验步骤】ISP服务提供商把光缆接如实验室教师机柜，教师机柜包含LIMP服务器和核心交换机，学生机柜包含二层交换机，三层交换机，路由器，RCMS。
RCMS连接到教师机柜的核心交换机，RCMS连接到交换机，交换机连接到NTC拓扑连接器，NTC拓扑连接器连接到终端pc机实现互联。
【拓扑结构】：核心交换机【拓扑结构说明】：如图所示，连接线连接各实物网络设备。
最终实现互联。
【详细配置】如图所示，加上光缆线以及双绞线水晶头等。
铜仁学院实验报告课程名称：计算机网络实验名称：身边的网络拓扑结构图成绩评定：教师签名：【实验名称】身边的网络拓扑结构图【实验目的】了解交换机、路由器、PC机、服务器、无线路由器、POS机、监控摄像头…..【背景描述】二合镇民兴小学是我的小学，从08年开始引进网络设备。
安装了计算机室，虽然不大但是有一定的作用。
【实现功能】与INTERNET互联以便让学生查找资料。
【实验设备】交换机、路由器、PC机，等。
【概要性实验步骤】电信isp提供网络，接入交换机，再接入modem，再接入路由器，再接入pc机。
《计算机网络》网络拓扑结构学院名称：计算机与信息工程学院专业名称：计算机科学与技术年级班级：姓名：学号：计算机与信息技术学院综合性、设计性实验报告课程名称计算机网络指导教师学号姓名实验地点计科楼414实验时间2013.12.09项目名称网络拓扑结构实验类型设计性一、实验目的通过对网络设备的连通和对拓扑的分析，加深对常见典型局域网拓扑的理解；通过路由建立起网络之间的连接，熟悉交换机、路由器的基本操作命令，了解网络路由的设计与配置。
二、实验仪器或设备二层交换机五台、三层交换机一台，路由器两台，学生实验主机五台及一台服务器。
三、总体设计（设计原理、设计方案及流程等）假设某校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的一台路由器相接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。
实验拓扑图：四、实验步骤（包括主要步骤、代码分析等）三层交换机上配置vlan及IP地址，进行端口划分：Switch(config)#vlan 2exitvlan 3exitvlan 4exitvlan 5exitSwitch(config)#int vlan 2ip add 210.42.242.1 255.255.255.0no shexitint vlan 3ip add 210.42.243.1 255.255.255.0no shexitint vlan 4ip add 210.42.244.1 255.255.255.0no shexitint (f0/2)sw mod accsw acc vlan 2exitint (f0/3)sw mod accsw acc vlan 3exitint range(f0/4-5)sw mod accsw acc vlan 4exitint (f0/1)sw mod accsw acc vlan 5exitint vlan 5ip add 192.168.1.2 255.255.255.0no shexit配置DHCP:Switch(config)#ip dhcp pool jinghua2Switch(dhcp-config)#network 210.42.242.0 255.255.255.0Switch(dhcp-config)#default-router 210.42.242.1Switch(dhcp-config)#dns-server 192.168.1.2Switch(dhcp-config)#exitSwitch(config)#ip dhcp pool jinghua3Switch(dhcp-config)#net 210.42.243.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.243.1Switch(dhcp-config)#dns-server 192.168.1.2Switch(dhcp-config)#exitSwitch(config)#ip dhcp pool jinghua4Switch(dhcp-config)#network 210.42.244.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.244.1Switch(dhcp-config)#dns-server 192.168.1.2Switch(dhcp-config)#exit各个设备上的IP地址：PC4： IP:50.55.55.2服务器Server0 IP:210.42.241.1路由器Ri: f0/0 IP:192.168.1.1f0/1 IP:210.42.241.100s1/0 IP:210.42.240.1路由器Rj: f0/0 IP:50.55.55.1s1/0 IP:210.42.240.2Router(config)#hostname RiRi(config)#int f0/0ip add 192.168.1.1 255.255.255.0no shexitint f0/1ip add 210.42.241.100 255.255.255.0no shexitint s1/0ip add 210.42.240.1 255.255.255.0clock rate 64000 （DEC）no shexit（路由器Rj的配置方法如同Ri，不再赘述）在三层交换机上配置路由协议：Switch(config)#router ripversion 2network 192.168.1.0net 210.42.242.0net 210.42.243.0net 210.42.244.0exit在路由器Ri上配置路由协议：Ri(config)#router ripversion 2network 192.168.1.0net 210.42.240.0net 210.42.241.0//（net 50.0.0.0)exit（路由器Rj的配置方法如同Ri，不再赘述）PC0: 点击DHCP自动获得以下各个值IP:210.42.242.2 255.255.255.0210.42.242.1 192.168.1.2五、结果分析与总结教师签名：2013年月日。
实验1：绘制网络拓扑结构图实验目的实验中采用的Visio软件是微软公司开发的高级绘图软件，可以绘制流程图、网络拓扑图、组织结构图、机械工程图、流程图等。
它可以帮助网络工程师创建商业和技术方面的图形，对复杂的概念、过程及系统进行组织和文档备案。
分析网络拓扑结构、网络类型，掌握用Visio 2003软件绘制网络拓扑结构图的方法。
实验环境运行Windows 2000/2003 Server/XP操作系统的PC机1台；Visio 2003软件实验步骤步骤1启动Visio 2003软件，在打开如图1-6所示窗口左边“类别”列表中选择“网络”选项，然后在右边窗口中选择一个对应的选项，或者在Visio 2003主界面中执行“新建”→“网络”菜单下的某个操作选项，都可打开如图1-7所示界面（在此仅以选择“详细网络图”选项为例）。
299图1-6 Visio 2003软件主界面图1-7 “详细网络图”拓扑结构绘制界面步骤2 在左边图元列表中选择“网络和外设”选项，在其中的图元列表中选择“交换机”项（因为交换机通常是网络的中心，首先确定好交换机的位置），按住鼠标左键把交换机图元拖到右边窗口中的相应位置，然后松开鼠标左键，得到一个交换机图元，如图1-8所示。
它还可以在按住鼠标左键的同时拖动四周的绿色方格来调整图元大小，通过按住鼠标左键的同时旋转图元顶部的绿色小圆圈，以改变图元的摆放方向，再通过把鼠标放在图元上，然后在出现4个方向箭300头时按住鼠标左键可以调整图元的位置。
如图1-9所示是调整后的一个交换机图元。
通过双击图元可以查看它的放大图。
图1-8 图元拖放到绘制平台后的图示图1-9 调整交换机图元大小、方向和位置后的图示步骤3要为交换机标注型号可单击工具栏中的按钮，即可在图元下方显示一个小的文本框，此时你可以输入交换机型号，或其他标注了。
如图1-10所示。
输入完后在空白处单击鼠标即可完成输入，图元又恢复原来调整后的大小。
校园网络拓扑规划——小作业班级:网络08-2姓名:叶美燕学号:08083778指导老师:徐秀2011年6月25日课程名称：网络实验室建设、管理与维护专业：教育技术学班级：学号：姓名：指导老师：编制单位：茂名学院理学院教育与信息技术系实验一：校园网网络拓扑设计一.实验目的学会校园网网络拓扑设计二.实验环境WindowsXP，Microsoft Office Visio 2003，Adobe Photoshop CS2三.实验内容与要求使用Visio或PowerPoint设计校园网拓朴图，选着以前自己读过的中学进行设计，还要附加上主干光纤分布图。
四.实验步骤及结果1、熟悉校园（取遵化一中作为案例）的建筑实体，了解那些地方需要搭建网络需要搭建网络的地点有：网络中心、一栋办公楼,一栋科技楼,三栋教学楼,四栋宿舍楼,两栋餐厅,一栋教师公寓,一栋学生公寓,一栋图书馆,一栋艺术楼，后勤楼一栋。
2、了解需要用到什么网络服务WWW服务、DNS服务、FTP服务、E-MAIL服务、无线网络、打印服务、图书管理服务、图书编目服务3、设计初步校园网拓扑图4、画出主干光纤图5、分析所设计的拓扑图，有不良设计节点进行改进：没有防火墙，添加防火墙。
6、定稿：五.实验总结1、设计思路要符合现实需求，要考虑到光纤布线成本。
2、实验要考虑诸多因素，此次实验让我更加明白实验目的是为了让我们掌握如何制图，更要懂得如何改进。
3、起初对此实验不算很了解，无从下手，参考了一些资料的拓扑图，发现自己许多地方需要改进，拓扑图要被别人看懂，从和同学交流过程中明白了如何规划好拓扑图。
网络拓扑图绘制和维护的方法和工具随着信息技术的快速发展，网络已经成为现代社会中不可或缺的一部分。
无论是企业、学校还是个人，网络都扮演着重要的角色。
在网络的构建和维护过程中，网络拓扑图的绘制和维护是至关重要的，它为我们提供了一个清晰的网络结构图，帮助我们更好地理解和管理网络。
本文将讨论一些关于网络拓扑图绘制和维护的方法和工具。
一、绘制网络拓扑图的方法1.手绘法：手绘法是最简单直接的网络拓扑图绘制方法。
只需一支笔和一张纸，在纸上根据实际网络连接关系，画出各个节点和它们之间的连线。
这种方法适合于小型网络，但在大型网络中会变得非常繁琐和耗时。
2.计算机绘图软件：计算机绘图软件是目前最常用的网络拓扑图绘制方法。
有许多专门用于绘制网络拓扑图的软件工具，例如Microsoft Visio、Cisco Packet Tracer等。
这些软件提供了丰富的图形元素和标记符号，使得绘制网络拓扑图变得更加便捷和美观。
此外，这些软件还支持导入导出各种格式的文件，方便与其他软件或系统进行数据交互。
3.网络拓扑发现工具：网络拓扑发现工具可以自动扫描网络中的设备和链路信息，并绘制网络拓扑图。
这些工具可以通过网络管理协议（如SNMP）或网络流量分析等方式来获取网络拓扑信息。
网络拓扑发现工具的优点是可以快速地获取网络结构信息，但其缺点是可能无法识别隐形设备或受限制的网络。
二、维护网络拓扑图的方法1.定期更新：网络拓扑图并非一成不变的，它需要随着网络的变化而进行更新。
在网络拓扑图中应该标明每个节点和链路的信息，包括设备名称、IP地址、物理位置等。
当网络中有设备变动时，例如添加、删除或移动设备，都应及时更新网络拓扑图，以保证图中的信息与实际网络一致。
2.详细标注：除了基本的设备信息外，网络拓扑图还可以添加额外的标注信息，以辅助网络管理。
例如，可以标明设备的型号、厂商、配置参数等，帮助管理员更好地了解网络设备的特性和配置信息。
此外，还可以标注各个链路的带宽、延迟等性能参数，帮助管理员评估网络的性能和瓶颈。
实验一绘制网络拓扑图
一、实训目的和要求
网络的拓扑结构是抛开网络物理连接来讨论网络系统的连接形式，网络中各站点相互连接的方法和形式称为网络拓扑。
通过本实验，使学生掌握网络拓扑的基本结构，学会设计网络结构。
熟练使用Microsoft Office Visio 2003 和Boson Network Designer绘制网络拓扑结构图。
二、实验内容
（一）网络拓扑图分析
1、星形拓扑
星形拓扑是由中央节点和通过点到点通信链路接到中央节点的各个站点组成。
星形拓扑结构具有以下优点：
（1）网络结构简单，组建、维护和管理网络容易
（2）网络有较好的扩充能力
（3）网络传输延时较短，误码率较低
星形拓扑结构的缺点：
（1）电缆长度和安装工作量可观。
（2）中央节点的负担较重，形成瓶颈
（3）各站点的分布处理能力较低
2、总线拓扑
总线拓扑结构采用一个信道作为传输媒体，所有站点都通过相应的硬件接口直接连到这一公共传输媒体上，该公共传输媒体即称为总线。
总线拓扑结构的优点：
（1）总线结构所需要的电缆数量少
（2）总线结构简单，又是无源工作，有较高的可靠性
（3）易于扩充，增加或减少用户比较方便
总线拓扑的缺点：
（1）总线的传输距离有限，通信范围受到限制
（2）故障诊断和隔离较困难
（3）分布式协议不能保证信息的及时传送，不具有实时功能
3、环形拓扑
环形拓扑网络由站点和连接站的链路组成一个闭合环
环形拓扑的优点：
（1）电缆长度短
（2）增加或减少工作站时，仅需简单的连接操作
（3）可使用光纤
环形拓扑的缺点：
（1）节点的故障会引起全网故障
（2）故障检测困难
（3）环形拓扑结构的媒体访问控制协议都采用令牌传递的方式，在负载很轻时，信道利用率相对来说就较低
4、树形拓扑
树形拓扑从总线拓扑演变而来，形状像一棵倒置的树，顶端是树根，树根以下带分支，每个分支还可再带子分支。
树形拓扑的优点：
（1）易于扩展
（2）故障隔离较容易
树形拓扑的缺点：各个节点对根的依赖性太大
（二）使用Visio 2003完成下图
（三）使用Boson Network Designer完成下图
三、V isio 2003 和Boson Network Designer软件的基本用法介绍
1、Microsoft Office Visio 2003主要步骤介绍
1)启动Microsoft Office Visio 2003
2)如下图，选择绘图类型“网络”→“基本网络图”
3)添加其它形状卡
“文件”→“形状”→“网络”→形状卡
4)选择形状卡
单击“形状卡列表”中的某形状卡
5)添加形状
拖动“形状列表”中的某形状到工作区
6)添加连接线
单击“连接线”工具按钮，在工作区两个图形间拖动鼠标
2、Boson Network Designer主要步骤介绍
1)启动Boson Network Designer
2)添加设备或线型到工作区
在“设备、线型列表区”双击对象或拖动对象到“工作区”
四、实训场地与设备
多媒体教室、Microsoft Office Visio 2003 和Boson Network Designer软件
五、实训考核标准
1、是否能实现实训要求的效果。
2、是否按要求填写实验、实训报告并掌握实验、实训要求的知识点。
