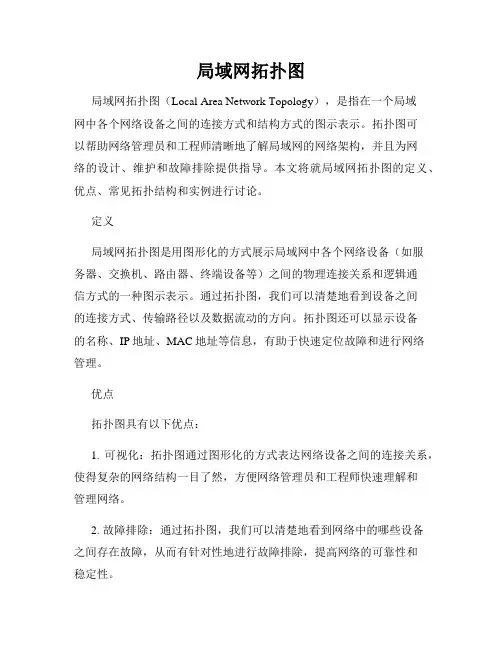

局域网拓扑图局域网拓扑图(Local Area Network Topology),是指在一个局域网中各个网络设备之间的连接方式和结构方式的图示表示。
拓扑图可以帮助网络管理员和工程师清晰地了解局域网的网络架构,并且为网络的设计、维护和故障排除提供指导。
本文将就局域网拓扑图的定义、优点、常见拓扑结构和实例进行讨论。
定义局域网拓扑图是用图形化的方式展示局域网中各个网络设备(如服务器、交换机、路由器、终端设备等)之间的物理连接关系和逻辑通信方式的一种图示表示。
通过拓扑图,我们可以清楚地看到设备之间的连接方式、传输路径以及数据流动的方向。
拓扑图还可以显示设备的名称、IP地址、MAC地址等信息,有助于快速定位故障和进行网络管理。
优点拓扑图具有以下优点:1. 可视化:拓扑图通过图形化的方式表达网络设备之间的连接关系,使得复杂的网络结构一目了然,方便网络管理员和工程师快速理解和管理网络。
2. 故障排除:通过拓扑图,我们可以清楚地看到网络中的哪些设备之间存在故障,从而有针对性地进行故障排除,提高网络的可靠性和稳定性。
3. 规划设计:在局域网升级或者新建网络时,拓扑图可以帮助规划和设计整个网络架构,包括设备的布局、选型以及连接方式等,提高网络的可扩展性和性能。
4. 安全性:拓扑图可以帮助管理员和工程师识别潜在的安全隐患,比如网络中可能存在的盲区、冗余路径等,从而采取相应措施提高网络的安全性。
常见拓扑结构局域网拓扑图常见的结构包括星型拓扑、总线型拓扑、环型拓扑和混合型拓扑等。
星型拓扑是最常见的拓扑结构之一,将所有的终端设备都连接到一个中心设备(如交换机或者集线器)上。
这样做的好处是易于管理和故障排除,但是如果中心设备发生故障,整个网络将受到影响。
总线型拓扑是将所有的终端设备都连接到一条主干线上,所有设备共享同一条传输介质。
这种结构简单易部署,但是如果主干线发生故障,整个网络将瘫痪。
环型拓扑是将所有的终端设备按照顺序连接成一个环状结构,每个设备都连接两台相邻设备。
网络拓扑结构图一、实验环境拓扑二、环境描述上图为某企业网络拓扑结构图,基于层次型网络结构设计,接入层设备采用S2126G交换机,汇聚层设备采用S3550三层交换机。
企业中有四个子网分别为工程部、财务部、商务部和服务器群,在交换机上划分VLAN,VLAN10是工程部子网、VLAN20是财务部子网、VLAN30是商务部子网、VLAN40为服务器群网络。
为了保证网络高可用性和稳定性,接入层交换机与汇聚层交换机通过两条链路相连,汇聚层交换机通过接口F0/1与RA路由器接口F1/0相连,汇聚层交换机通过接口F0/8与服务器群网络相连接,路由器RA通过广域网接口S1/2和路由器RB广域网接口S1/2相连。
在路由器RB以太网口F1/1与ISP服务提供商相连,其IP地址为99.9.9.1,具体如上拓扑图所示。
三、需求1、在S3550与S2126两台设备创建相应的VLAN。
S2126的VLAN20包含F0/1-4端口;S2126的VLAN10包含F0/5-8端口;S2126的VLAN30包含F0/9-15端口在S3550上创建VLAN40;将F0/8加入到VLAN40。
2、S3550与S2126两台设备利用F0/23与F0/24建立TRUNK 链路S2126的F0/23和S3550的F0/23建立TRUNK链路;S2126的F0/24和S3550的F0/24建立TRUNK链路。
3、S3550与S2126两台设备之间提供冗余链路将S3550设备设置为根交换机,优先级设置为8192;S2126交换机优先级设置为12288,F0/23接口为阻塞接口。
4、在RA和RB上配置接口IP地址根据拓扑要求为每个接口配置IP地址保证所有配置的接口状态为UP5、配置三层交换机的路由功能配置S3550实现VLAN10、VLAN20、VLAN30、VLAN40之间的互通;S3550通过VLAN1中的F0/1接口和RA相连,在S3550上ping 路由器A的F1/0地址,ping 通得分。
学校目前已建成较为完善的校园网络基础教学设施和各种应用系统,形成了以现代网络信息技术为载体的公共服务体系,在本科教学中发挥了重要作用。
我校是1995年全国首批百所加入中国教育与科研网的高校之一。
多年来,在石油高校网络建设项目、国家西部大学校园计算机网络建设项目、日元贷款和学校自筹资金的支持下,使用先进的网络技术和核心设备建成了光缆连接整个校园内永久性建筑的、结构合理的校园网。
网络核心层采用两台高性能万兆交换设备构成双核架构。
在用户密集的学生区使用双引擎思科6509交换机,并通过万兆链路与核心交换机互连。
其它各区域汇聚节点使用思科4500等交换机均以双千兆链路分别连接到两个核心交换机,同时向下汇聚该区域内部各个楼宇的网络流量,形成层次合理、收敛快、转发高速、扩展性强、运转高效的三层网络结构,并能提供IPv6支持。
在休闲广场、图书馆阅览厅、会议中心等公共区域实现无线网络覆盖。
成都校区校园网网络拓扑图成都校区校园无线网络分布示意图校园网覆盖了学校教学、科研、行政办公、教工与学生生活区,总计信息点数24000多个。
开通了教育网、电信和网通三个出口,出口总带宽为500M,出口带宽利用率达到93%以上。
成都、南充两校区通过2M专线连接,实现了视频会议传输。
部署了企业级硬件防火墙、入侵检测系统和趋势防杀病毒等软硬件,构成了校园网络安全防御系统。
配置了85KVA不间断电源系统,充分保障了校园网重要交换设备和应用服务器的正常运行。
拥有16个C类教育网网络地址、32个电信IP地址和32个网通IP地址,构成了统一的校园网络环境,为全校教学、科研、管理、生活提供了设施完善、建设水平高、运行良好的网络平台。
我校“西部大学校园计算机网络建设工程”通过教育部专家组的实地检查和整体验收,学校被评为“四川省高等学校校园网建设优秀单位”。
校园网为本科教学提供了良好的数字化平台。
学校门户网站、各院系与部门的二级网站、英语教学网站、新闻中心网站、党建网站、校团委网站等形成一定规模。
