下载文档原格式
GB 6751-86色漆和清漆揮發物與不揮發物的測定本標準規定了在任一指溫度和加熱時間后,測定色漆,清漆和有關產品揮發物或不揮發物含量的標準方法.本標準等效采用國際標準ISO 1515-1973《色漆和清漆—揮發物和不揮發物和測定》.1.設備玻璃,馬口鐵或鋁質的平底圓盤,真徑約75mm.長約10mm的細玻璃棒.鼓風恆溫烘箱.玻璃干燥器,內放干燥劑.天平,感量為0.001g.2.測定方法試樣.在105±2℃(或其他商定溫度)的烘箱內,干燥玻璃,馬口鐵或鋁制的圓盤和玻璃棒,並在干燥器內使其冷卻至室溫.稱量帶有玻璃棒的圓盤,準確到1mg,然后以同樣的精確度在盤內稱入受試產品2±0.2g(或其他雙方認為合適的數量.確保樣品均勻地分散在盤面上.如產品含高揮發性的溶劑,則用減量法從一帶塞稱量瓶稱樣至盤內,然后于熱水浴上緩緩加熱到大部分溶劑揮發完為止.測定把盛玻璃棒和試樣的盤一起放入預熱到105±2℃(或其它商定溫度的烘箱內,保持3h(或其它商定的時間).以短時間的加熱后從烘箱內取出盤,用玻璃棒攪拌試樣,把表面結皮加以破碎,再將棒,盤放回烘箱.2.2.2..到規定的加熱時間后,將盤,棒移入干燥器內,冷卻到室溫再稱重,精確到1mg.試樣次數試驗平行測定至少兩次.3.結果表示計算按試(1),(2)以被測產品重量的百分數來計算揮發物的含量(V)或不揮發物的含量(NV).-----------------------------------(1)V=100×(m1-m2)m1V=100×m2m1------------------------------------(2)式中: m1-----加熱前試樣的重量,mg;m2-----加熱后試樣的重量,mg.按3.2的要求,以兩次的測試的算術平均值(精確到一位小數)報告結果.重復性由同一操作者,在短時間間隔內,在同橛的條件下對同一試樣所測得兩連續結果之差,應(在95%置信水平下)不超過1%(即每100g樣品不超過1g).再現性由不同的操作者,在不同的實驗室內,對相同的試樣,所測得兩個結果之差應(在95%置信水平下)不超過2%(即每100g樣品不超過2g).附加說明:本標準由中華人民共和國化學工業部提出,由全國涂料和顏料和顏料標準化技術委員會歸口.本標準由涂料檢驗方法標準分會第23工作組負責起草.本標準主要起草人奚志澄,夏禹.。

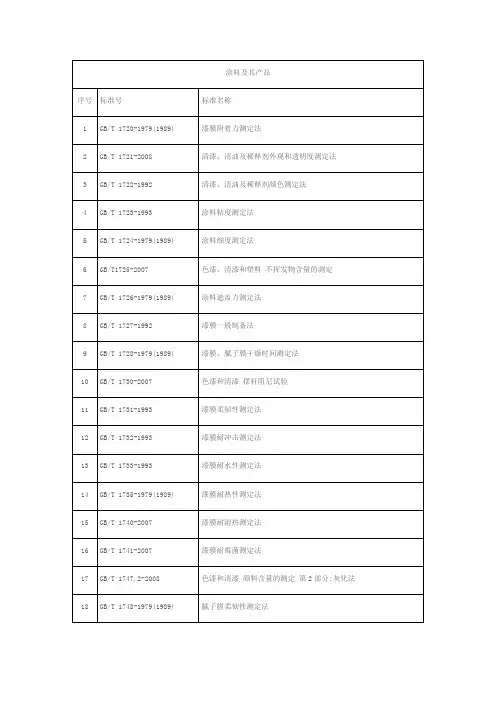

涂料及其产品序号标准号标准名称1 GB/T 1720-1979(1989) 漆膜附着力测定法2 GB/T 1721-2008 清漆、清油及稀释剂外观和透明度测定法3 GB/T 1722-1992 清漆、清油及稀释剂颜色测定法4 GB/T 1723-1993 涂料粘度测定法5 GB/T 1724-1979(1989) 涂料细度测定法6 GB/T1725-2007 色漆、清漆和塑料不挥发物含量的测定7 GB/T 1726-1979(1989) 涂料遮盖力测定法8 GB/T 1727-1992 漆膜一般制备法9 GB/T 1728-1979(1989) 漆膜、腻子膜干燥时间测定法10 GB/T 1730-2007 色漆和清漆摆杆阻尼试验11 GB/T 1731-1993 漆膜柔韧性测定法12 GB/T 1732-1993 漆膜耐冲击测定法13 GB/T 1733-1993 漆膜耐水性测定法14 GB/T 1735-1979(1989) 漆膜耐热性测定法15 GB/T 1740-2007 漆膜耐湿热测定法16 GB/T 1741-2007 漆膜耐霉菌测定法17 GB/T 1747.2-2008 色漆和清漆颜料含量的测定第2部分:灰化法18 GB/T 1748-1979(1989) 腻子膜柔韧性测定法19 GB/T 1749-1979(1989) 厚漆、腻子稠度测定法20 GB/T 1762-1980(1989) 漆膜回粘性测定法21 GB/T 1765-1979(1989) 测定耐湿热、耐盐雾、耐候性（人工加速）的漆膜制备法22 GB/T 1766-2008 色漆和清漆涂层老化的评级方法23 GB/T 1768-2006 漆膜耐磨性测定法24 GB/T 1770-2008 涂膜、腻子膜打磨性测定法25 GB/T 1771-2007 色漆和清漆耐中性盐雾性能的测定26 GB/T 1865-1997 色漆和清漆人工气候老化和人工辐射暴露（滤过的氙弧辐射）27 GB/T 3181-2008 漆膜颜色标准28 GB/T 3186-2006 涂料产品的取样29 GB/T 4893.3-2005 家具表面漆膜耐干热测定法30 GB/T 4957-2003 非磁性金属基体上非导电覆盖层厚度测量涡流方法31 GB/T 5208-2008 闪点的测定快速平衡闭杯法32 GB/T 5209-1985 色漆和清漆耐水性的测定法浸水法33 GB/T 5210-2006 涂层附着力的测定法拉开法34 GB/T 6739-2006 涂膜硬度铅笔测定法35 GB/T 6040-2002 红外光谱分析方法通则36 GB/T 6041-2002 质谱分析分析方法通则37 GB/T 6461-2002 金属覆盖层对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级38 GB/T 6742-2007 色漆和清漆弯曲试验(圆柱轴)39 GB/T 6743-2008 塑料用聚酯树脂、色漆和清漆用漆基部分酸值和总酸值的测定40 GB/T 6744-2008 色漆和清漆用漆基皂化值的测定滴定法41 GB/T 6749-1997 漆膜颜色表示方法42 GB/T 6750-2007 色漆和清漆密度的测定比重瓶法43 GB/T 6753.1-2007 色漆、清漆和印刷油墨研磨细度的测定44 GB/T 6753.2-1986 涂料表面干燥试验小玻璃球法45 GB/T 6753.3-1986 涂料贮存稳定性试验方法46 GB/T 6753.4-1998 涂料流出时间的测定 ISO流量杯法47 GB/T 6753.6-1986 涂料产品的大面积刷涂试验48 GB/T 9264-1988 色漆流挂性的测定49 GB/T 9265-1988 建筑涂料涂层耐碱性的测定50 GB/T 9266-1988 建筑涂料涂层耐洗刷性的测定涂料用乳液和涂料、塑料用聚合物分散体白点温度和最低成膜温度51 GB/T 9267-2008的测定52 GB/T 9268-2008 乳胶漆耐冻融性的测定53 GB/T 9269-1988 建筑涂料粘度的测定斯托默粘度计法54 GB/T 9271-2008 色漆和清漆标准试板55 GB/T 9272-2007 色漆和清漆通过测量干涂层密度测定涂料的不挥发物体积分数56 GB/T 9273-1988 漆膜无印痕试验57 GB/T 9274-1988 色漆和清漆耐液体介质的测定58 GB/T 9275-2008 色漆和清漆巴克霍尔兹压痕试验59 GB/T 9276-1996 涂层自然气候曝露试验方法60 GB/T 9278-2008 涂料试样状态调节和试验的温湿度61 GB/T 9279-2007 色漆和清漆划痕试验62 GB/T 9281.1-2008 透明液体加氏颜色等级评定颜色第1部分:目视法63 GB/T 9282.1-2008 透明液体以铂-钴等级评定颜色第1部分:目视法64 GB/T 9283-2008 涂料用溶剂馏程的测定65 GB/T 9284-1988 色漆和清漆用漆基软化点的测定环球法66 GB/T 9286-1998 色漆和清漆漆膜的划格试验色漆和清漆不含金属颜料的色漆漆膜之20°、60°和85°镜面光67 GB/T 9754-2007泽的测定68 GB/T 9758.1-7- 1988 色漆和清漆“可溶性”金属含量的测定69 GB/T 9722-2006 化学试剂气相色谱法通则70 GB/T 9750-1998 涂料产品包装标志色漆和清漆用旋转黏度计测定黏度第1部分:以高剪切速率操作的71 GB/T 9751.1-2008锥板黏度计72 GB/T 9753-2007 色漆和清漆杯突试验73 GB/T 9760-1988 色漆和清漆液体或粉末状色漆中酸萃取物的制备74 GB/T 9761-2008 色漆和清漆色漆的目视比色75 GB/T 9780-2005 建筑涂料涂层耐沾污性试验方法76 GB/T 10125-1997 人造气氛腐蚀试验77 GB/T 10834-2008 船舶漆耐盐水性的测定盐水和热盐水浸泡法78 GB/T 11175-2002 合成树脂乳液试验方法79 GB/T 11185-1989 漆膜弯曲试验(锥形轴)80 GB/T 11186.1-1989 涂膜颜色的测量方法第一部分原理81 GB/T 11186.2-1989 涂膜颜色的测量方法第二部分颜色测量82 GB/T 11186.3-1989 涂膜颜色的测量方法第三部分色差计算83 GB/T 12008.3-1989 聚醚多元醇中羟值测定方法84 GB/T 12008.5-1989 聚醚多元醇中酸值测定方法85 GB/T 13448-2006 彩色涂层钢板及钢带试验方法86 GB/T 13452.1-1992 色漆和清漆总铅含量测定法-火焰原子吸收光谱法87 GB/T 13452.2-2008 色漆和清漆漆膜厚度的测定88 GB/T 13452.3-1992色漆和清漆遮盖力的测定一部分：适于白色和浅色漆的Kubelka-Munk法89 GB/T 13452.4-2008 色漆和清漆钢铁表面上涂膜的耐丝状腐蚀试验90 GB/T 13491-1992 涂料产品包装通则91 GB/T 13893-2008 色漆和清漆耐湿性的测定连续冷凝法92 GB/T 14522-2008 机械工业产品用塑料、涂料、橡胶材料人工气候加速试验方法93 GB/T 16259-2008 建筑材料人工气候加速老化试验方法94 GB/T 16777-2008 建筑防水涂料试验方法95 GB/T 16906-1997 石油罐导静电涂料电阻率测定法96 GB/T18244-2000 建筑防水材料老化试验方法97 GB/T 18446-2001 气相色谱法测定氨基甲酸酯预聚物和涂料溶液中未反应的甲苯二异氰酸酯（TDI）单体98 GB/T 20624.1-2006色漆和清漆快速变形（耐冲击性）试验第1部分：落锤试验（大面积冲头）99 GB/T 20624.2-2006色漆和清漆快速变形（耐冲击性）试验第2部分：落锤试验（小面积冲头）100 GB/T 21782.7-2008 粉末涂料第7部分:烘烤时质量损失的测定法101 HG/T 2409-1992 聚氨酯预聚体中异氰酸酯基含量的测定102 HG/T 2458-1993 涂料产品检验、运输和贮存通则103 HG/T 2881-1997 脱漆剂脱漆效率测定法104 HG/T 2882-1997 催干剂的催干性能测定法105 HG/T 2997-1979(1997) 蒙布涂漆后重量增加测定法106 HG/T 2998-1979(1997) 涂布漆涂刷性测定法107 HG/T 3000-1979(1997) 蒙布涂漆后抗张强度增加测定法108 HG/T 3330-1980(1985) 绝缘漆漆膜击穿强度测定法109 HG/T 3331-1978 绝缘漆漆膜体积电阻系数和表面电阻系数测定法110 HG/T 3335-1977(1985) 电泳漆电导率测定法111 HG/T 3343-1985 漆膜耐油性测定法112 HG/T 3344-1985 漆膜吸水率测定法113 HG/T 3855-2006 绝缘漆漆膜制备法114 HG/T 3856-2006 绝缘漆漆膜吸水率测定法115 HG/T 3857-2006 绝缘漆漆膜耐油性测定法116 HG/T 3858-2006 稀释剂、防潮剂水分测定法117 HG/T 3859-2006 稀释剂、防潮剂白化性测定法118 HG/T 3860-2006 稀释剂、防潮剂挥发性测定法119 HG/T 3861-2006 稀释剂、防潮剂胶凝数测定法120 JG/T 23-2001 建筑涂料涂层试板的制备121 JG/T 25-1999 建筑涂料涂层耐冻融循环性测定法122 ASTM B 117-2007a 盐雾喷射器操作规程123 ASTM B 368-1997(2003)e1 铜-加速醋酸盐水喷雾试验（CASS试验）的试验方法124 ASTM D 522-1993a(2008) 附着有机涂层芯棒弯曲试验方法125 ASTM D523-2008 镜面光泽试验方法126 ASTM D 562-2001(2005) 用斯托默粘度计测定油漆粘度127 ASTM D 610-2008 评定涂漆钢表面锈蚀程度的试验方法128 ASTM D 714-2002el 评价涂料起泡程序的试验方法129 ASTM D 1005-1995(2007) 有机涂层干膜厚度的测定130 ASTM D 1186-2001 于磁性底材上的非磁性有机涂层干膜厚度的测定131 ASTM D 1209-2005 透明液体的颜色(铂钴法)132 ASTM D 1210-2005 颜料-漆料体系的分散细度133 ASTM D 1308-2002(2007) 日用化学品对清漆和着色有机面漆的影响134 ASTM D 1400-2000 在非磁性金属底材上的色漆、清漆、喷漆及有关产品的非金属涂层干膜厚度的测定135 ASTM D1475-1998(2008) 液态涂料、墨水和相关产品密度的试验方法136 ASTM D 1654-2008 评定腐蚀环境中涂漆或涂层试样的试验方法137 ASTM D 1735-2004 涂层水雾试验138 ASTM D2243-1995(2008) 水溶性涂料抗冻融性试验方法139 ASTM D 2244-2007 不透明材料色差的仪器评定140 ASTM D 2247-2002 在100%相对湿度下涂漆的金属试验样板141 ASTM D 2369-2007 涂料的挥发份142 ASTM D 2454-2008 烘烤过度对有机涂层影响的测定规程143 ASTM D 2486-2006 墙面涂料耐洗涤性的试验方法144 ASTM D 2832-1992(2005) 油漆和油漆材料不挥发分的测定推荐作法标准145 ASTM D 2794-1993(2004) 有机涂层抗快速变形(冲击)的试验146 ASTM D3170-2003(2007) 涂层抗碎落性147 ASTM D 3278-1996(2004) e1 闭口杯法测定液体的闪点148 ASTM D 3335-1985a(2005) 用原子吸收光谱仪测定色漆中微量铅、镉和钴149 ASTM D 3363-2005 用铅笔试验测定漆膜硬度150 ASTM D 3792-2005 气相色谱法测水稀释性涂料含水量151 ASTM D 4060-2007 用Taberr磨耗仪测定有机涂层耐磨性的标准试验方法152 ASTM D 4145-1983(2002) 薄片弯曲试验（T弯）153 ASTM D 4212-1999(2005) 用浸入式粘度杯测定粘度154 ASTM D 4213-1996(2003) 测定室内用涂料耐湿磨性试验方法155 ASTM D4213-2008 用磨耗减量法测定涂料耐擦洗性的试验方法156 ASTM D 4287-2000(2005) 用锥板粘度计测定高剪切粘度157 ASTM D 4541-2002 使用便携式附着性测试仪测定涂敷层扯离强度的试验方法158 ASTM D 4587-2005 油漆及相关涂料的荧光紫外(UV)-冷凝曝露的试验方法159 ASTM D4747-2002(2008) 用气液色谱法测定胶乳中未反应单体含量的试验方法160 ASTM D 4752-2003 耐溶剂MEK擦拭161ASTM D 4827-2003 细柱色谱法测定(苯丙)乳液中残留单体的含量162163 ASTM D 5402-2006 有机涂层耐溶剂擦拭的评定164 ASTM E 376-2006 用磁场法或涡流法(电场法)测定涂层厚度165 ASTM G 154-2006 非金属材料UV曝露试验用的光曝露设备(荧光型)的操作方法166 ASTM G 155-2005a 非金属材料曝晒用有水和无水光曝晒设备（氙弧型）的操作167 BS EN 1670-2007 建筑五金.腐蚀抗性.要求和试验方法色漆和清漆-不含金属颜料的色漆漆膜之20°、60°、85°镜面光泽168 DIN EN ISO 2813:1999的测定169 DIN EN ISO 2409-2007 涂料和清漆划格试验170 DIN EN ISO 20567-1-2007 色漆和清漆-涂层耐石击性试验171 GM4298P-1997 盐雾试验172 GM4465P-1995 水雾湿度测试173 GM9133P-1999 耐水斑、涂层破坏、盐迹及褪色174 GM9141P-2003 乙烯树脂材料和皮革的兼容性175 GM9500P-1988 汽油加注区域的汽油积聚试验176 GM9501P-1997 油漆部件的汽油沉浸试验177 GM9505P-2005 汽车环境循环测试178 GM9506P-1988 测定涂层粘附性及脆性的试验179 GM9507P-1988 上漆零件的指甲硬度测试180 GM9509P-1995 确定油漆金属或塑料基底固化的溶剂摩擦方法181 GM9511P-1998 裂隙斑蚀回向蠕变试验182 GM9518P-1988 柔性涂层塑料零件的涂层厚度的测定183 GM9502P-1988 喷涂弹性塑料基底的小刀划格粘附性试验程序184 GM9503P-1998 通过一根心轴对上漆塑料和密封胶进行脆性测试185 GM9900P-2002 汽车零件在正常的客户使用条件下对清洁剂／溶剂的耐久性186 GME00202-2007 S-CAR刮杆／刮片表面喷涂要求（补充）187 GME60292-2000 用人造光测定色牢度的试验方法188 GME60403-1979 燃油烟灰测有机涂层的抗色变189 GMW14700-2007 涂层耐石击性190 GMW14829-2006 油漆面漆胶带附着力试验191 GMW15282-2006 腐蚀回向蠕变试验192 ISO 1520-2006 色漆和清漆杯突试验193 ISO 2409:2007 涂料和清漆划格试验194 ISO 4624-2002 油漆和清漆粘附力的拖拉测试195 ISO 4628-1:2003 色漆和清漆漆膜降解的评定缺陷程度, 量值和大小及外观均匀变化程度的规定第1部分：一般原则和标识体系196 ISO 4628-2:2003 色漆和清漆漆膜降解的评定缺陷程度，量值和大小及外观均匀变化程度的规定第2部分：起泡等级的规定197 ISO 4628-3:2003色漆和清漆漆膜降解的评定缺陷程度，量值和大小及外观均匀变化程度的规定第3部分：生锈等级的规定198 ISO 4628-8:2005色漆和清漆漆膜降解的评定缺陷程度，量值和大小及外观均匀变化程度的规定第8部分：刻线剥离和腐蚀的评定199 ISO 4628-10:2003色漆和清漆漆膜降解的评定缺陷程度，量值和大小及外观均匀变化程度的规定第10部分：线状腐蚀等级的评定200 ISO 6270-1:1998 色漆和清漆耐湿性的测定第1部分：连续冷凝作用201 ISO 6270-2:2005 色漆和清漆耐湿性的测定第2部分：冷凝水大气中试样的试验程序202 ISO 6272-1 :2002 油漆与清漆-落锤试验203 ISO 6272-2:2002 油漆与清漆-落锤试验204 ISO 7724-1-3:1984 色漆和清漆比色法205 ISO 7784-2:1997 色漆和清漆-耐磨性的测定-第2部分：旋转橡胶砂轮法206 ISO 8130-7:1992 粉末涂料烘烤时质量损失的测定207 ISO 9227:2006 人造环境中的腐蚀试验208 ISO 10283:2007 聚氨酯中异氰酸酯单体含量209 ISO 11507:2007 涂层在设备中人工老化UV荧光和水的老化210 ISO 11890-2:2006 涂料与清漆-挥发性有机物(VOC)含量的测定第2部分：气相色谱法211 ISO 13885-1:2008色漆和清漆用粘合剂凝胶渗透色谱法(GPC) 第1部分：用四氢呋喃作洗脱液212 ISO 17895:2005(E) 色漆和清漆—低VOC乳胶漆中有机挥发份的测定213 ISO 16805:2003 色漆和清漆用漆基—玻璃化转变温度的测定214 ISO 20567-1:2005 色漆和清漆涂层耐石屑性能的测定第1部分：多次冲击试验215 JIS K5600-1-8-1999 涂膜一般试验方法216 JIS K5600-1-2-2002 涂料一般试验方法－第1部分：通则－第2节：取样217 JIS K5600-1-4-2004 涂料一般试验方法－第1部分：通则－第4节：试验用标准样板218 JIS K5600-6-3 AMD.1-2006涂料一般试验方法－第6部分：漆膜化学性能－第3节：耐加热性219 JIS K5600-7-6-2002涂料一般试验方法－第7部分：漆膜耐久性－第6节：耐候性（露天法）220 JIS K5600-7-7-2008涂料一般试验方法－第7部分：漆膜耐久性－第7节：增强耐候性（氙灯法）221 JIS K5600-7-9-2006涂料通用试验方法第7部分：涂膜的长期耐久性第9节：循环腐蚀试验法－盐水喷雾/干燥/湿润222 JIS K5600-8-2-2008涂料一般试验方法－第8部分：漆膜剥蚀的评定－第2节：起泡程度223 JIS K5600-8-3-2008 涂料一般试验方法－第8部分：漆膜剥蚀的评定－第3节：氧化程度224 JIS Z2371-2000 盐水喷雾试验方法225 PV1200-1987 气候交变试验226 PV1210-2001 交变腐蚀试验227 PV2005-2000 气候交变试验228 SAE J400-2002 涂层耐石击性试验229 SAE J1885-2005 使用水冷式可控氙弧幅照装置使汽车内部装饰部件加速曝露老化230 SAE J1960-2004 使用水冷式可控氙弧幅照装置使汽车外部材料加速曝露老化231 GA/T 298-2001 道路标线涂料232 GB 5237.3-2008 铝合金建筑型材第3部分电泳涂漆型材233 GB 5237.4-2008 铝合金建筑型材第4部分粉末喷涂型材234 GB 5237.5-2008 铝合金建筑型材第5部分氟碳漆喷涂型材235 GB/T 6745-2008 船壳漆236 GB/T 6746-2008 船用油舱漆237 GB/T 6747-2008 船用车间底漆238 GB/T 6748-2008 船用防锈漆239 GB/T 6822-2007 船体防污防锈漆体系240 GB/T 6823-2008 船舶压载舱漆241 GB/T 6890-2000 锌粉242 GB 8771-2007 铅笔涂漆层中含铅量卫生标准243 GB/T 9261-1988 甲板漆244 GB/T 9262-2008 船用货舱漆245 GB/T 9755-2001 合成树脂乳液外墙涂料246 GB/T 9756-2001 合成树脂乳液内墙涂料247 GB/T 9757-2001 溶剂型外墙涂料248 GB/T 9779-2005 复层建筑涂料249 GB/T 12754-2006 彩色涂层钢板及钢带250 GB/T 13492-1992 各色汽车用面漆251 GB/T 13493-1992 汽车用底漆252 GB/T 14616-1993 机舱舱底涂料253 GB 14907-2002 钢结构防火涂料254 GB 18581-2001 室内装饰装修材料溶剂型木器涂料中有害物质限量255 GB 18582-2008 室内装饰装修材料内墙涂料中有害物质限量256 GB/T 19250-2003 聚氨酯防水涂料257 GB/T 20623-2006 建筑涂料用乳液建筑涂料水性助剂应用性能试验方法第1部分：分散剂、消泡剂和258 GB/T 21089.1-2007增稠剂259 GB/T 21090-2007 可调色乳胶基础漆260 GM4350M-2006 油漆零部件性能要求261 GMN10083-2005 塑料内饰件上的面漆耐久性262 HG/T 2003-1991 电子元件漆263 HG/T 2004-1991 水泥地板用漆264 HG/T 2005-1991 电冰箱用磁漆265 HG/T 2006-2006 热固性粉末涂料266 HG/T 2009-1991 C06-1铁红醇酸底漆267 HG/T 2237-1991 A01-1、A01-2氨基烘干清漆268 HG/T 2238-1991 F01-1酚醛清漆269 HG/T 2239-1991 H06-2铁红、锌黄、铁黑环氧酯底漆270 HG/T 2240-1991 S01-4聚氨酯清漆271 HG/T 2243-1991 机床面漆272 HG/T 2244-1991 机床底漆273 HG/T 2245-1991 各色硝基铅笔漆274 HG/T 2246-1991 各色硝基铅笔底漆275 HG/T 2247-1991 涂料用稀土催干剂276 HG/T 2276-1996 涂料用催干剂277 HG/T 2277-1992 各色硝基外用磁漆278 HG/T 2453-1993 醇酸清漆279 HG/T 2454-2006 溶剂型聚氨酯涂料(双组分) 280 HG/T 2455-1993 各色醇酸调合漆281 HG/T 2576-1994 各色醇酸磁漆282 HG/T 2592-1994 硝基清漆283 HG/T 2593-1994 丙烯酸清漆284 HG/T 2594-1994 各色氨基烘干磁漆285 HG/T 2595-1994 锌黄、铁红过氯乙烯底漆286 HG/T 2596-1994 各色过氯乙烯磁漆287 HG/T 2661-1995 氯磺化聚乙烯防腐涂料（双组份）288 HG/T 2798-1996 氯化橡胶防腐涂料289 HG/T 2884-1997 环氧沥青防腐涂料（分装）290 HG/T 3345-1999 各色酚醛防锈漆291 HG/T 3346-1999 红丹醇酸防锈漆292 HG/T 3347-1987 X06-1乙烯磷化底漆（分装）293 HG/T 3349-2003 各色酚醛磁漆294 HG/T 3352-2003 各色醇酸腻子295 HG/T 3353-1987 A16-51各色氨基烘干锤纹漆296 HG/T 3354-2003 各色环氧酯腻子297 HG/T 3355-2003 各色硝基底漆298 HG/T 3356-2003 各色硝基腻子299 HG/T 3357-2003 各色过氯乙烯腻子300 HG/T 3358-1987 G52-31各色过氯乙烯防腐漆301 HG/T 3362-2003 铝粉有机硅烘干耐热漆(双组份)302 HG/T 3366-2003 各色环氧酯烘干电泳漆303 HG/T 3369-2003 云铁酚醛防锈漆304 HG/T 3371-2003 氨基烘干绝缘漆305 HG/T 3372-2003 醇酸烘干绝缘漆306 HG/T 3375-2003 有机硅烘干绝缘漆307 HG/T 3378-2003 硝基漆稀释剂308 HG/T 3379-2003 过氯乙烯漆稀释剂309 HG/T 3380-2003 氨基漆稀释剂310 HG/T 3381-2003 脱漆剂311 HG/T 3383-2003 硝基漆防潮剂312 HG/T 3384-2003 过氯乙烯漆防潮剂313 HG/T 3655-1999 紫外光(UV)固化木器漆314 HG/T 3656-1999 钢结构桥梁漆315 HG/T 3668-2000 富锌底漆316 HG/T 3792-2005 交联型氟树脂涂料317 HG/T 3793-2005 热熔型氟树脂(PVDF)涂料318 HG/T 3828-2006 室内用水性木器涂料319 HG/T 3829-2006 地坪涂料320 HG/T 3830-2006 卷材涂料321 HG/T 3831-2006 喷涂聚脲防护材料322 HG/T 3832-2006 自行车用面漆323 HG/T 3833-2006 自行车用底漆324 HJ/T 201-2005 环境标志产品技术要求水性涂料325 HJ/T 414-2007 环境标志产品技术要求室内装饰装修用溶剂型木器涂料326 ISO 8124-3:1997 玩具的安全性第3部份：某些元素的迁移327 ISO 20340:2003 色漆和清漆海上和有关结构防护漆系的性能要求328 JC/T 408-2005 水性沥青基防水涂料329 JC/T 423-1991 水溶性内墙涂料330 JC/T 674-1997 聚氯乙烯弹性防水涂料331 JC/T 864-2000 聚合物乳液建筑防水涂料332 JC/T 894-2001 聚合物水泥防水涂料333 JC/T 1024-2007 墙体饰面砂浆334 JC/T 1040-2007 建筑外表面用热反射隔热涂料335 JG/T 24-2000 合成树脂乳液砂壁状建筑涂料336 JG/T 26-2002 外墙无机建筑涂料337 JG/T 133-2000 建筑用铝型材、铝板氟碳涂层338 JG/T 157-2004 外墙腻子339 JG/T 172-2005 弹性建筑涂料340 JG/T210-2007 建筑内外墙用底漆341 JG/T 224-2007 建筑用钢结构防腐涂料342 JG/T 3049-1998 建筑室内用腻子343 JT/T 280-2004 路面标线涂料344 SHJK-NT-01-2003 上海市健康型建筑材料标志建材产品技术要求水性内墙涂料345 SJ/T 11294-2003 防静电地坪涂料通用规范346 TB/T 2260-2001 铁路机车车辆用防锈底漆347 TB/T 2393-2001 铁路机车车辆用面漆348 TB/T 2707-1996 铁路货车用厚浆型醇酸漆技术条件349 TB/T 2772-1997 铁路用钢桥用防锈底漆供货技术条件350 TB/T 2773-1997 铁路钢桥用面漆供货技术条件351 TL226-2003 汽车内饰材料上油漆的要求352 TL239-2000 轻金属轮表面保护要求353 卫法监发（2001）255号室内用涂料序号标准号标准名称1 GB/T 23981-2009 白色和浅色漆对比率的测定2 GB/T 23982-2009 木器涂料抗粘连性测定法3 GB/T 23983-2009 木器涂料耐黄变性测定法4 GB/T 23985-2009 色漆和清漆挥发性有机化合物(VOC)含量的测定差值法5 GB/T 23986-2009 色漆和清漆挥发性有机化合物(VOC)含量的测定气相色谱法6 GB/T 23987-2009 色漆和清漆涂层的人工气候老化曝露曝露于荧光紫外线和水7 GB/T 23988-2009 涂料耐磨性测定落砂法8 GB/T 23989-2009 涂料耐溶剂擦拭性测定法9 GB/T 23990-2009 涂料中苯、甲苯、乙苯和二甲苯含量的测定气相色谱法10 GB/T 23991-2009 涂料中可溶性有害元素含量的测定11 GB/T 23992-2009 涂料中氯代烃含量的测定气相色谱法12 GB/T 23993-2009 水性涂料中甲醛含量的测定乙酰丙酮分光光度法13 ISO 2808:2007 色漆和清漆漆膜厚度的测定14 ISO 2812-2:2007 色漆和清漆耐液体介质的测定第2部分：水浸法色漆和清漆耐液体介质的测定第3部分：利用某种吸收介质的方15 ISO 2812-3:2007法16 ASTM D870-2009 用水浸渍法测试涂层耐水性的规程色漆和清漆涂层降解的评定外表均匀变化强度以及缺陷的数量17 ISO 4628-6:2007和大小的规定第6部分：用胶带法评定粉化等级色漆和清漆漆膜降解的评定一般性缺陷程度,量值和大小及均匀18 ISO 4628-7:2003变化程度的规定第7部分：用丝绒法对粉化等级的评定19 ISO 6860:2006 色漆和清漆弯曲试验(锥体心轴)20 ISO 15184:1998 色漆和清漆使用铅笔测定薄膜硬度21 ASTM D 2485-1991(2007) 评定高温下用涂层的试验方法22 NACE RP 0188-99 导电底材上新涂层的不连续区域(漏涂)的测定23 GB/Z 21274-2007 电子电气产品中限用物质铅、汞、镉检测方法24 GB/Z 21275-2007 电子电气产品中限用物质六价铬检测方法25 GB 5369-2008 船用饮水舱涂料通用技术条件26 GB/T 17748-2008 建筑幕墙用铝塑复合板27 GB/T 22374-2008 地坪涂装材料28 GB/T 23445-2009 聚合物水泥防水涂料29 GB/T 23446-2009 喷涂聚脲防水涂料30 GB/T 23455-2009 外墙柔性腻子31 GB/T 23994-2009 与人体接触的消费产品用涂料中特定有害元素限量32 GB/T 23995-2009 室内装饰装修用溶剂型醇酸木器涂料33 GB/T 23996-2009 室内装饰装修用溶剂型金属板涂料34 GB/T 23997-2009 室内装饰装修用溶剂型聚氨酯木器涂料35 GB/T 23998-2009 室内装饰装修用溶剂型硝基木器涂料36 GB/T 23999-2009 室内装饰装修用水性木器涂料37 GB 24408-2009 建筑用外墙涂料中有害物质限量38 GB 24409-2009 汽车涂料中有害物质限量39 GB 24410-2009 室内装饰装修材料水性木器涂料中有害物质限量40 GB 24613-2009 玩具用涂料中有害物质限量41 HG/T 4104-2009 建筑用水性氟涂料42 JC 1066-2008 建筑防水涂料中有害物质限量43 JT/T 722-2008 公路桥梁钢结构防腐涂装技术条件44 TB/T 1527-2004 铁路钢桥保护涂装45 GB/T 24147-2009 水性紫外光（UV）固化树脂水溶性不饱和聚酯丙烯酸酯树脂46 ASTM D3359-2009 通过胶带试验测定粘附力的试验方法47 GB/T 9269-2009 涂料黏度的测定斯托默黏度计法48 GB/T 11185-2009 色漆和清漆弯曲试验(锥形轴)49 GB/T 9265-2009 建筑涂料涂层耐碱性的测定50 GB/T 1735-2009 色漆和清漆耐热性的测定51 ASTM D 714-2002(2009) 评价涂料起泡程度的试验方法52 ASTM B 368-2009 铜-加速醋酸盐水喷雾试验（CASS试验）的试验方法53 GB/T 1865-2009 色漆和清漆人工气候老化和人工辐射曝露滤过的氙弧辐射54 GB/T 9266-2009 建筑涂料涂层耐洗刷性的测定55 GB/T 18446-2009 色漆和清漆用漆基异氰酸酯树脂中二异氰酸酯单体的测定56 ASTM D6580-2000(2009) 测定锌粉颜料和富锌涂料凝固膜中金属锌含量的试验方法57 GB/T 528-2009 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定58 GB/T 14624.2-2008 胶印油墨着色力检验方法59 GB/T 14624.3-2008 胶印油墨流动度检验方法60 GB/T 14624.4-2008 胶印油墨结膜干燥检验方法61 GB/T 9756-2009 合成树脂乳液内墙涂料62 GB 18581-2009 室内装饰装修材料溶剂型木器涂料中有害物质限量63 HG/T 3668-2009 富锌底漆64 ISO 20340:2009 色漆和清漆海上和有关结构防护漆系的性能要求65 JC/T 864-2008 聚合物乳液建筑防水涂料66 JG/T 157-2009 建筑外墙用腻子。
喷塑、喷漆检验标准1、目的规范检验操作，发现、控制不良品，防止不良品转入下道工序，同时给检验工作提供引导及接收标准。
2、范围适用于外协制品进厂、本公司半成品和成品的检验接收及顾客退货的挑选检验。
3、术语和定义3.1 A级表面：正常使用时可直接看到的主要表面，一般指产品的外露表面。
3.2 B级表面：正常使用时观察不到但在特殊条件下可以直接看到的表面，一般指虽然是产品的外露表面，但使用过程中被其他物体遮盖或者高度超出正常可视范围的表面。
3.3C级表面：正常使用时观察不到且不可轻易观察到的表面，一般指设备的底面、框架的内表面等。
此表面的外观缺陷应合理而且不至于给客户觉得该产品质量不佳。
3.4 浅划痕：塑或漆层表面划伤，但目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。
3.5 深划痕：塑或漆层表面划伤，目测明显、手指甲触摸有凹凸感、伤及材料本体的伤痕。
3.6 凹坑：由于基体材料缺陷，或在加工过程中操作不当等原因而在材料表面留下的小坑状痕迹。
3.7 凹凸痕：因基材受撞击或校形不良等而呈现出的明显变形、凹凸不平的现象，手摸时有不平感觉。
3.8 颗粒：因材料夹杂物或外来物（如焊渣）的影响而在表面形成的、颜色与正常表面一致的凸起现象。
3.9挂具印：指表面处理生产过程中，因装挂用辅助工具的遮挡而使其与零件相接触的部位产生局部无表面处理层的现象。
3.10针孔：表面处理上可看见类似针剌成的微小孔。
3.11孔隙率：单位面积上针孔的个数。
3.12 流痕：喷涂涂料过多且不均匀干燥导致的流痕。
3.13桔皮：喷涂表面因涂料附着力差而导致起皱，象桔子皮样的外观。
3.14露底：局部无表面处理层的现象。
4、职责4.1 质量部负责不合格的发现、记录和标识，组织处理不合格品。
4.2 采购部负责外协不合格品与供应商的联络。
5、工作程序外观（目测）5.1 喷涂种类（如：喷塑或喷漆）、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。
涂料性能检测方法汇总涂料原漆性能检测原漆性能检测是指涂料包装后，经运输、储存、直到使用时的质量状况。
主要性能如下。
容器中状态：通过目测观察涂料有无分层、发浑、变稠、胶化、结皮、沉淀等现象。
①分层、沉淀：涂料经存放可能出现分层现象，一般可用刮刀检查，若沉降层较软，用刮刀容易插入，沉淀层容易被搅起重新分散，涂料可继续使用。
②结皮：醇酸、酚醛、天然油脂等涂料经常会产生结皮，结皮层无法使用，将其除去后下层可继续使用，使用时应搅拌均匀。
③变稠、胶化：可搅拌或加适量稀释剂搅匀使用；若不能搅拌分散成正常状态，则涂料不能用。
密度：在规定的温度下，物体单位体积的重量。
其测定按GB/T 6750—1986色漆和清漆密度的测定进行细度：即涂料固体物质的细小程度。
细度对成膜质量、漆膜光泽、耐久性、涂料的存储稳定性均有很大的影响。
但也不是越细越好，过分细小会影响漆膜的附着力。
按GB/T 1724—1979（89）T 1724-1979 涂料细度测定法。
黏度：表示流体在外力作用下流动和变形特性的一个项目，是对流体具有的抗拒流动的内部阻力的量度，也称内摩擦系数。
检测方法有：①流出法：适用于透明清漆和低黏度漆的检测。
即通过在一定容积的容器内流出的时间来表示此涂料的黏度。
②落球法：利用固体物质在液体中流动速度来测定液体的黏度。
③气泡法：利用空气在液体中的流动速度来测定涂料的黏度，只适用于透明清漆。
不挥发物含量：不挥发物含量也称为固含量，是涂料组分中经过施工后留下来成为干涂膜的部分，它的含量高低对成膜质量和涂料的使用价值有很大关系。
为了减少有机挥发物对环境的污染，生产高固体分涂料是涂料生产厂商努力的方向之一。
测定的常用方法是：将涂料在一定温度下加热烘烤，干燥后剩余物质与试样质量比较，以百分数表示。
其标准是GBT 1725-2007色漆、清漆和塑料不挥发物含量的测定。
冻融稳定性：主要用于以合成树脂乳液为基料的水性漆。
若在经受冷冻、融化若干次后，仍能保持原有性能，则具有冻融稳定性。
