CRH2型动车组车体结构3.2.1车体结构及主要技术参数CRH2型动车组采用4动4拖共8辆车编组形式,车体结构主要分为头车车体和中间车车体两种。
头车车体由底架、侧墙、车顶、端墙、车体附件及司机室头部结构组成,中间车车体由底架、侧墙、车顶、端墙及车体附件组成。
车体质量见表3.2,车体的主要技术参数见表3.3。
23.2.2车体结构特点CRH2型动车组车体结构主要是以中空型材为主构成的车体结构称为双壳结构。
双壳结构相对于单壳结构,车体质量稍重。
但中空型材具有截面刚度高的特性,可以去掉在单壳结构中必须使用的加强材,从而减少零件数量,降低成本。
但过度追求高速动车组的轻量化将对乘坐舒适性和列车空气动力学性能有不利影响。
近年来,由于更加重视乘坐舒适性,车体结构也不单纯追求轻量化,而是合理控制车体结构的质量。
因此,高速动车组的车顶及侧墙部车体结构均开始使用双壳结构,适当增加车体质量以改善车辆的舒适性。
2双壳结构型材带有中空腔,典型结构参见图3.1所示的侧墙顶部型材。
地板采用单壳结构型材,如图3.2所示。
CRH2型动车组车体结构如图3.3所不。
CRH2型动车组车体结构具有以下特点:(1)车体断面:宽幅车体,车体横断面最大宽度为3380mm,高3700mm,地板面距离轨面为1300mm,设备舱底板距离轨面为200mm。
车体横断面如图3.4所示。
(2)车体结构采用双壳结构,大幅减少零件数量,虽相对于单壳结构较重,但其刚性高,降噪效果好,乘坐舒适性高。
(3)质量比钢制车体轻,大幅降低轴重,从而降低运营成本。
(4)车体使用铝合金材料,可回收,对环境损害低,寿命周期成本低。
(5)防腐性好,可以实现无涂装设计。
(6)采用不燃性材料,防火性能好。
(7)自动化焊接范围大,生产效率高。
(8)在部分中空铝型材的中空空腔内部贴有防振材料以达到隔音减振的目的。
3.2.3车体组成CRH2型动车组车体主要由底架、侧墙、车顶、端墙、车体附件(车下设备舱、前罩开闭装置和前头排障装置)等组成(头车还包括司机室头部结构)。
CRH2动车组简介CRH2型电力动车组,是中华人民共和国铁道部为国营铁路进行第六次提速及建造中的高速客运专线铁路,向川崎重工及中国南车集团四方机车车辆股份有限公司订购的高速列车车款之一。
中国铁道部将所有引进国外技术、联合设计生产的中国铁路高速(CRH)车辆均命名为“和谐号”。
CRH2系列为动力分布式、交流传动的电力动车组,采用了铝合金空心型材车体。
一、动车组的基本结构 1.编组结构动车组由8辆车组成,其中4辆动车4辆拖车;首尾车辆设有司机室,可双向驾驶,:2.车辆长度动车组头车长度25.7m,中间车长度25m,总长201.4m,车体宽度3.38m,车体高度3.7m。
3.车顶设备在4、6号车设受电弓及附属装臵,安装高度4m时,受电弓工作高度最低4888mm,最高6800mm,最大升弓高度7000mm。
动车组正常运行时,采用单弓受流,另一台备用,处于折叠状态。
4.车端设备设密接式车钩装臵、风挡及空气、电的连接设施等,包括:1列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。
5.车下悬吊设备每辆车下有空调机组、制动控制装臵。
在2、3、6和7号车下有牵引变流器,在2号和6号车下有牵引变压器。
在单号车下有污物箱及水箱。
6.车体结构车体采用铝合金结构,车门处地板距轨面高度1300mm,适合1100~1200mm站台。
二、主要部件、系统的组成及工作原理 1.转向架动车组每节车厢下有两个转向架。
动车下是动力转向架,拖车下是拖车转向架。
动力转向架由构架、轮对轴箱、牵引装臵、基础制动装臵、二系悬挂装臵、牵引电机、驱动装臵组成。
每台动力转向架有两根动力轴,电机采用架悬方式。
拖车转向架组成结构基本一致,但没有牵引电机和驱动装臵2 型号这款车型是以日本新干线的E2系1000番台为基础,也是继台湾高铁的700T型后,第二款自日本出口的新干线列车。
供中国使用的CRH2型均使用与E2系相同的牵引电动机。
CRH2型动车组简介CRH2型动车组以E2-1000型动车组为原型车,通过全面引进设计制造技术,由四方股份公司在国内制造生产。
CRH2型动车组是我局最早开行的动车组,全局目前配置已达24组。
主要开行方向为上海至北京、上海至南京。
其基本情况如下:一、动车组的基本结构1.编组结构动车组由8辆车组成,其中4辆动车4辆拖车;首尾车辆设有司机室,可双向驾驶,编成后结构如下:2.车辆长度动车组头车长度25.7m,中间车长度25m,总长201.4m,车体宽度3.38m,车体高度3.7m。
3.车顶设备在4、6号车设受电弓及附属装置,安装高度4m时,受电弓工作高度最低4888mm,最高6800mm,最大升弓高度7000mm。
动车组正常运行时,采用单弓受流,另一台备用,处于折叠状态。
4.车端设备设密接式车钩装置、风挡及空气、电的连接设施等,包括:列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。
5.车下悬吊设备每辆车下有空调机组、制动控制装置。
在2、3、6和7号车下有牵引变流器,在2号和6号车下有牵引变压器。
在单号车下有污物箱及水箱。
6号车设备示意图6.车内布置全列车有1辆一等车和7两二等车。
一等车内座椅2+2布置,二等车2+3布置。
全列车定员610人,定员布置如下表:车厢顺位 1 2 3 4 5 6 7 8定员55 100 85 100 55 100 51 64一等车二等车在单号车厢内设卫生间、小便间和盥洗室。
卫生间小便间盥洗间7.车体结构车体采用铝合金结构,车门处地板距轨面高度1300mm,适合1100~1200mm站台。
二、主要部件、系统的组成及工作原理1.转向架动车组每节车厢下有两个转向架。
动车下是动力转向架,拖车下是拖车转向架。
动力转向架由构架、轮对轴箱、牵引装置、基础制动装置、二系悬挂装置、牵引电机、驱动装置组成。
每台动力转向架有两根动力轴,电机采用架悬方式。

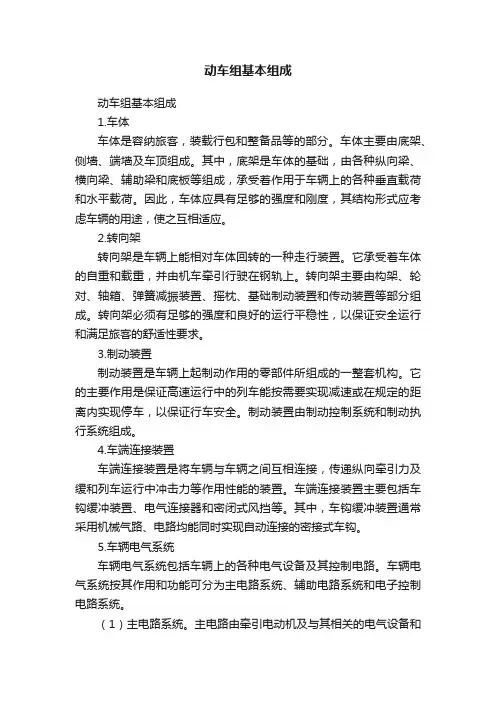

动车组基本组成动车组基本组成1.车体车体是容纳旅客,装载行包和整备品等的部分。
车体主要由底架、侧墙、端墙及车顶组成。
其中,底架是车体的基础,由各种纵向梁、横向梁、辅助梁和底板等组成,承受着作用于车辆上的各种垂直载荷和水平载荷。
因此,车体应具有足够的强度和刚度,其结构形式应考虑车辆的用途,使之互相适应。
2.转向架转向架是车辆上能相对车体回转的一种走行装置。
它承受着车体的自重和载重,并由机车牵引行驶在钢轨上。
转向架主要由构架、轮对、轴箱、弹簧减振装置、摇枕、基础制动装置和传动装置等部分组成。
转向架必须有足够的强度和良好的运行平稳性,以保证安全运行和满足旅客的舒适性要求。
3.制动装置制动装置是车辆上起制动作用的零部件所组成的一整套机构。
它的主要作用是保证高速运行中的列车能按需要实现减速或在规定的距离内实现停车,以保证行车安全。
制动装置由制动控制系统和制动执行系统组成。
4.车端连接装置车端连接装置是将车辆与车辆之间互相连接,传递纵向牵引力及缓和列车运行中冲击力等作用性能的装置。
车端连接装置主要包括车钩缓冲装置、电气连接器和密闭式风挡等。
其中,车钩缓冲装置通常采用机械气路、电路均能同时实现自动连接的密接式车钩。
5.车辆电气系统车辆电气系统包括车辆上的各种电气设备及其控制电路。
车辆电气系统按其作用和功能可分为主电路系统、辅助电路系统和电子控制电路系统。
(1)主电路系统。
主电路由牵引电动机及与其相关的电气设备和连接线组成,其作用是将电网的电能转变为车辆运行所需的牵引力。
当采用电气制动时,主电路系统将车辆的动能转换为电制动力。
主电路是车辆上的高压、大电流、大功率动力回路。
(2)辅助电路系统。
辅助电路系统是指为保证车辆正常运行必须设置的辅助设备(如供某些电器通风、冷却的通风机,空气压缩机,空调装置,车辆照明等)所提供的辅助用电系统。
(3)电子控制电路系统。
电子控制电路分为有接点的直流电路和无接点的电子电路。
电子控制电路的作用是控制主电路和辅助电路各电器的工作,通过司机操纵主控制器和各按钮使列车正常运行或由列车自动运行控制系统控制运行。
高速铁路动车组是现代铁路交通运输中的重要组成部分,其车体设计特点直接关系到列车的性能和安全。
以下将从车体设计的外观、结构和材料三个方面进行简述。
一、外观设计特点1. 流线型外观:高速铁路动车组车体采用流线型外观设计,减少了空气阻力,提高了列车的速度和运行效率。
2. 大车窗设计:为了给乘客带来更好的视野和舒适的乘坐体验,动车组车体通常设计有较大的车窗,同时也增加了车体的美观性。
3. 车体涂装:根据不同的运营线路和运营公司的需要,动车组车体的涂装设计会有所不同,通常采用鲜艳的颜色,增加了列车的辨识度和观赏性。
二、结构设计特点1. 轻型车体结构:高速铁路动车组车体采用轻型材料和结构设计,以降低整车的自重,提高列车的运行速度和能效。
2. 高强度车体结构:为了确保列车在高速运行过程中的稳定性和安全性,动车组车体通常采用高强度的结构设计和材料,以保证列车的整体强度和刚度。
3. 低地板设计:为了方便乘客上下车以及提高列车的运行效率,动车组车体通常采用低地板设计,减少了车内外的高度差,提高了乘客的便利性。
三、材料应用特点1. 高强度轻质材料:高速铁路动车组车体通常采用高强度轻质材料,如碳纤维复合材料、铝合金等,以降低车体自重,并提高列车的运行速度和能效。
2. 抗腐蚀材料:由于列车在运行过程中会受到各种环境和气候的影响,动车组车体通常采用抗腐蚀材料,以延长车体的使用寿命。
3. 隔热隔音材料:为了提高列车的乘坐舒适性,动车组车体通常采用隔热隔音材料,减少了车内外的噪声和温度差,提高了乘客的乘坐体验。
高速铁路动车组车体设计特点主要体现在外观、结构和材料三个方面。
优秀的动车组车体设计不仅要符合美学要求,更要注重实用性和安全性,为乘客提供舒适、安全、高效的出行体验。
四、舒适性设计特点1. 空调系统:高速铁路动车组车体通常配备先进的空调系统,能够保持车厢内的舒适温度,为乘客提供舒适的乘坐环境。
2. 座椅设计:为了提高乘客的乘坐舒适度,动车组车体的座椅设计通常采用人体工学原理,提供良好的支撑和舒适的坐姿,同时还考虑到了乘客的空间需求,以便让旅途更加舒适愉快。
第一章CRH380A统型动车组车体1.1车体结构及原理CRH380A统型动车组车体为铝合金车体,为薄壁筒型整体承载结构,主要采用通长大型中空铝合金挤压型材组焊而成。
车体结构整体具有轻量化和等强度的特点,采用全流线化外形设计,新颖、现代,且具有良好的空气动力学性能。
车体结构主要由底架、车顶、侧墙、端墙、司机室(头车)、前头排障装置、前罩开闭机构、车钩缓冲装置、车下设备舱、车窗等组成。
车体主要尺寸参数见表:头车长度26250mm成,以增强地板的刚度和气密强度。
图3-3 头车底架图3-4 中间车底架1.2.2车顶车顶是由大型中空薄壁挤压型材构成,并且双层型材间设置薄壁斜筋结构。
型材间的焊接主要是车体纵向的连续自动焊接。
车顶与侧墙的结合方式采用车内侧段焊和车外侧连续焊接两种方式。
司机室采用长为12000mm流线形设计,头车车顶的长度相对中间车较短。
图3-5车顶断面结构1.2.3侧墙侧墙是由大型中空薄壁挤压型材经自动MIG焊接而成。
侧墙采用中空薄壁挤压型材在保证刚度、强度的基础上,省略了侧墙内侧的立柱。
型材间的焊接是沿车体纵向进行自动连续焊接。
侧墙和车顶及侧墙和底架边梁的结合方式为连续焊接。
窗口部分根据窗的安装结构关系焊接窗安装座。
侧门结构由门框和门袋区组成,门袋区采用双层中空型材结构,由5块墙板组焊而成,门框由门立柱、上框、下框和4个门角铝拼焊而成,并在侧门上方焊接雨檐。
图3-6侧墙结构1.2.4端墙端墙采用中空型材结构,分为带活门的端墙结构和固定端墙结构。
主要由门框、端角柱、端顶弯梁、端墙板(中空型材)等组成。
端角柱和门框为型材焊接结构,端顶弯梁为拼焊结构,中空铝型材之间相互插接,端角柱和门口立柱采用搭接结构,侧顶圆弧处端角柱采用拼焊结构。
图3-7 带活门端墙结构图3-8 固定端墙结构1.2.5司机室动车组头部结构由沿着头部形状构成环状的纵骨架和横骨架焊接而成司机室骨架,外部焊接外板构成。
头部形状为了降低列车在进入隧道时由微气压波引起的噪音,从而把断面面积的变化率变得平缓。
crh系列动车组的组成与结构CRH系列动车组是中国铁路总公司开发的高速列车系列,代表了中国高速铁路技术的最新成果。
一、CRH系列动车组的组成CRH系列动车组由多个车辆组成,每个车辆都有不同的功能和设计。
一列CRH系列动车组通常由动力车和拖车组成。
1. 动力车:动力车是CRH系列动车组的核心部分,提供牵引力和动力驱动。
动力车通常位于列车的前部和后部,可以根据需要设置多个动力车。
每个动力车都配备有强大的电力系统和传动装置,以提供高速行驶所需的驱动力。
2. 拖车:拖车是CRH系列动车组的非动力车辆,主要用于客运和货运。
拖车的数量和布局根据列车的需求而定。
拖车通常配备了舒适的客车厢和货车厢,以满足不同类型的运输需求。
二、CRH系列动车组的结构CRH系列动车组的结构设计旨在提供高速、安全和舒适的乘坐体验。
以下是CRH系列动车组的一般结构:1. 车体结构:CRH系列动车组的车体采用轻量化的高强度材料,如铝合金或复合材料,以提高列车的运行效率和速度。
车体结构经过优化设计,具有良好的空气动力学性能,减少了空气阻力和噪音。
2. 车厢布局:CRH系列动车组的车厢布局根据列车的用途和需求进行设计。
通常包括客车厢、行李车厢、餐车厢和动力车厢。
客车厢通常配备有舒适的座椅、娱乐设施和洗手间,以提供乘客舒适的乘坐环境。
行李车厢提供了足够的储物空间,方便乘客存放行李和个人物品。
餐车厢提供餐饮服务,为乘客提供饮食选择。
3. 动力系统:CRH系列动车组使用电力驱动系统,其中动力车配备了强大的电机和变速器。
电力系统由集电靴和接触网提供电能,动力车通过电力传动装置将电能转化为牵引力,推动列车运行。
4. 制动系统:CRH系列动车组的制动系统采用先进的电气制动和空气制动相结合的方式。
电气制动通过电阻器将动车产生的制动能量转化为电能,并回馈到电网中。
空气制动通过气压系统实现,提供额外的制动力。
5. 安全系统:CRH系列动车组配备了先进的安全系统,包括列车控制、防护装置和信号系统等。
动车组的车体结构设计与优化分析一、引言动车组是现代高速铁路的核心车辆之一,其车体结构的设计与优化对于列车的运行安全、乘坐舒适性以及运行效率都具有重要影响。
本文将对动车组的车体结构设计与优化进行详细分析,并提出相应的建议。
二、动车组的车体结构动车组的车体结构主要由车体壳体、车体内部设备(如座椅、厕所等)以及车体连接部分(如车头、车尾)组成。
其中,车体壳体是车体结构的主要承载部分。
1. 车体壳体设计车体壳体的设计应满足以下要求:强度要足够,在运行时能够承受外部载荷和冲击力;刚度要优良,能够保证列车的稳定性和乘坐舒适性;轻量化设计,减少整车重量,提高车辆运行效率。
为了满足这些要求,可以采用复合材料、铝合金等轻量高强度材料作为车体壳体的主要材质。
同时,在设计过程中需要充分考虑材料的优势,合理布置构件,以提高车体结构的强度和刚度。
2. 内部设备设计动车组内部设备的设计要兼顾舒适性和安全性。
首先,座椅的设计应考虑乘客的舒适感受,采用符合人体工程学的设计原则,提供足够的支撑和空间。
同时,座椅的材质应具有良好的阻燃性能,以确保列车的安全。
另外,厕所、餐车等设备的设计也需要考虑人机工程学原则,保证使用的便捷性和舒适性。
同时,要采取相应的安全措施,如防滑地板、防撞装置等,以确保乘客的安全。
3. 车体连接部分设计车体连接部分的设计主要包括车头和车尾的连接方式。
为了确保列车的运行安全和乘坐舒适性,车头和车尾的连接部分应具有良好的承载能力和防震性能。
在车头和车尾的设计中,可以采用合理的结构形式和优化的连接方式,例如,采用可拆卸式连接件,方便进行维护和修理;采用防震装置,减少外部冲击对乘客的影响。
三、车体结构的优化分析车体结构的优化分析主要考虑以下几个方面:强度优化、材料优化、结构优化。
1. 强度优化通过有限元分析等手段,对车体结构进行强度分析,找出结构中的薄弱环节,并采取相应的改进措施。
同时,可以利用仿真软件模拟不同工况下的载荷作用,进一步优化结构设计,提高车体的整体强度。
CRH2型动车组车体结构3.2.1车体结构及主要技术参数CRH2型动车组采用4动4拖共8辆车编组形式,车体结构主要分为头车车体和中间车车体两种。
头车车体由底架、侧墙、车顶、端墙、车体附件及司机室头部结构组成,中间车车体由底架、侧墙、车顶、端墙及车体附件组成。
车体质量见表3.2,车体的主要技术参数见表3.3。
23.2.2车体结构特点CRH2型动车组车体结构主要是以中空型材为主构成的车体结构称为双壳结构。
双壳结构相对于单壳结构,车体质量稍重。
但中空型材具有截面刚度高的特性,可以去掉在单壳结构中必须使用的加强材,从而减少零件数量,降低成本。
但过度追求高速动车组的轻量化将对乘坐舒适性和列车空气动力学性能有不利影响。
近年来,由于更加重视乘坐舒适性,车体结构也不单纯追求轻量化,而是合理控制车体结构的质量。
因此,高速动车组的车顶及侧墙部车体结构均开始使用双壳结构,适当增加车体质量以改善车辆的舒适性。
2双壳结构型材带有中空腔,典型结构参见图3.1所示的侧墙顶部型材。
地板采用单壳结构型材,如图3.2所示。
CRH2型动车组车体结构如图3.3所不。
CRH2型动车组车体结构具有以下特点:(1)车体断面:宽幅车体,车体横断面最大宽度为3380mm,高3700mm,地板面距离轨面为1300mm,设备舱底板距离轨面为200mm。
车体横断面如图3.4所示。
(2)车体结构采用双壳结构,大幅减少零件数量,虽相对于单壳结构较重,但其刚性高,降噪效果好,乘坐舒适性高。
(3)质量比钢制车体轻,大幅降低轴重,从而降低运营成本。
(4)车体使用铝合金材料,可回收,对环境损害低,寿命周期成本低。
(5)防腐性好,可以实现无涂装设计。
(6)采用不燃性材料,防火性能好。
(7)自动化焊接范围大,生产效率高。
(8)在部分中空铝型材的中空空腔内部贴有防振材料以达到隔音减振的目的。
3.2.3车体组成CRH2型动车组车体主要由底架、侧墙、车顶、端墙、车体附件(车下设备舱、前罩开闭装置和前头排障装置)等组成(头车还包括司机室头部结构)。
