感应电机矢量控制

关于矢量控制，鄙人的通俗理解是：1. 先把电机想像成2块飞速旋转磁铁，定子磁铁和转子磁铁。

进一步可以引申为定子磁场和转子磁场。

2. 电机的电磁转矩与定子磁场强度、转子磁场强度、2块磁铁之间的夹角的正弦成正比。

关于这一点不难理解，两块磁铁对齐的时候（0度，sin0=0;）,不存在电磁转矩；两块磁铁相差90度的时候（sin90=1;）,电磁转矩达到顶峰；3. 接下来控制的目标就是：1）稳定其中的一个旋转磁场的强度（恒定磁场）；2）控制磁铁之间角度为90度（磁场定向FOC）；3）控制另一个磁场（受控磁场）的强度以达到控制电磁转矩大小（力矩控制）。

4. 关于坐标变换的物理意义（以同步电机为例）：1）在电机不失步的情况下，可以认为两个磁极之间相对静止，最多在夹角0~90度之间移动。

2）既然交流电产生的是一个旋转磁场，那么自然可以把它想像成一个直流电产生的恒磁场，只不过这个恒磁场处于旋转当中。

3）如果恒磁场对应的直流电流产生的磁场强度，与对应交流电产生的磁场强度相等，就可以认为两者等同。

4）坐标变换基于以上认知，首先认为观察者站在恒定定磁场上并随之运转，观察被控磁场的直流电线圈电流及两个磁场之间的夹角。

5）实际的坐标变化计算出的结果有两个，直轴电流Id和交轴电流Iq。

通过Id和Iq可以算出两者的矢量和（总电流），及两个磁场之间的夹角。

6）直轴电流Id是不出力的，交轴电流Iq是产生电磁转矩关键因素。

5. 对于交流同步隐极电动机：1）其转子磁场是恒定的。

2）转子的当前磁极位置用旋转编码器实时检测。

3）定子磁极（旋转磁场）的位置从A相轴线为起点，由变频器所发的正弦波来决定。

4）实际上先有定子磁场的旋转，然后才有转子磁场试图与之对齐而产生的跟随。

5）计算出转子磁场与A相轴线之间的偏差角度。

6）通过霍尔元件检测三相定子电流，以转子磁场与A相轴线之间的偏差角度作为算子（相当于观察者与转子磁场同步旋转），通过坐标变换分解出定子旋转磁场中与转子磁极对齐的分量（直轴电流Id）,产生转矩的分量（交轴电流Iq）。

电机的矢量控制原理
矢量控制是一种现代电机控制技术，用于实现电机的精确控制。

它基于空间矢量的概念，通过控制电机的电流和电压来实现对电机转矩和速度的控制。

矢量控制的核心思想是将电机模型抽象为两个相互垂直的矢量：转矩矢量和磁场矢量。

转矩矢量代表电机的输出力矩，而磁场矢量代表电机产生的磁场。

通过合理控制这两个矢量的大小和方向，可以实现对电机的精确控制。

矢量控制主要包括两个阶段：电流控制和转矩控制。

在电流控制阶段，通过控制电机的电流大小和相位，可以实现对电机磁场矢量大小和方向的控制。

通常采用的电流控制方法有直接转矩控制和感应电动机矢量控制等。

转矩控制阶段则是通过控制电机转矩矢量的大小和方向来实现对电机的转矩和速度控制。

通常采用的转矩控制方法有转矩指令控制和速度闭环控制等。

其中，速度闭环控制通过测量电机转速并与设定值进行比较，控制转矩大小和方向，从而实现对电机的速度控制。

总的来说，矢量控制通过合理控制电机的电流和电压，实现对电机转矩和速度的精确控制。

它具有响应速度快、控制精度高、动态性能好等优点，广泛应用于电机驱动和工业自动化领域。

考虑边缘效应直线感应电机矢量控制系统仿真直线感应电机、边缘效应、矢量控制1 引言直线电机[1]是一种将电能直接转换成直线运动机械能的驱动装置，在许多需要由旋转运动转换成直线运动的场合下使用，它可以省去中间机构，从而使装置得以简化，减少了维护的工作量，提高了系统的可靠性，且易于控制。

在合适的使用场合下，还可以提高整个系统的效率。

因此，直线电机在交通、工业、国防及民用等领域有着广泛的应用前景。

所谓直线感应电机(LIM)矢量控制是将矢量控制技术引入到对LIM的控制中去，以便LIM能像直流电机一样易于控制。

和旋转感应电机所不同的是，由于LIM的特殊结构，往往需要考虑因铁心开断而引起的边端效应，那么在建立LIM矢量控制系统的模型时也要考虑边端效应的影响。

木文介绍了LIM矢量变换控制系统数学模型的建立，用Simulink仿真模型进行了仿真实验，结果证实了仿真模型的正确性。

2 考虑动态纵向边缘效应的LIM等效电路设D为初级有效长度，有关次级的参数均已折算到初级侧。

当初级绕组用三相交流电源供电时，磁动势和磁密沿电机长度正弦分布。

假设初级表面光滑，励磁电流正比于电机单位长度的磁动势；铁心非饱和时,也正比于磁通密度。

当次级导体板的一个小区域进入到磁场中,小区域会产生最大涡流,使气隙磁通密度为零，然后随着涡流的减弱,气隙磁密以时间常数T2按指数增加。

（1）而在次级导体板的离开端，次级导体产生的涡流要维持气隙磁链，并按次级漏磁时间常数迅速衰减。

这些瞬变过程如图1所示。

基于以上分析可以把边缘效应的影响量化到等效电路中去。

图1 瞬变过程图气隙磁密沿电机长度的分布决定于初级相对于次级的移动速度，单位次级时间常数的移动距离为vT2是初级速度。

初级通过次级一点的时间为：Tv=D/v （2）若把初级长度以vT2为基准标幺化，得：（3）因此，Q是表示电机长度的无单位量，在电机参数一定时，其大小决定于速度，速度为零，Q无穷大。

在X=0和X=Q之间的等效励磁电流瞬时值Ime,代表了磁动势的分布。

交流感应电机控制策略
交流感应电机的控制策略可以分为以下几种：
1. 矢量控制（也称为矢量控制或矢量变频器控制）：通过测量电机电流和转子位置来控制电机的转矩和速度。

该控制策略可以实现电机的良好动态性能和高效率，适用于高性能应用。

2. 直接转矩控制（DTC）：通过测量电机电流和电压来直接控制电机的转矩和速度，不需要使用速度传感器。

DTC可以实现快速和准确的转矩响应，适用于需要快速变换负载的应用。

3. 基于空间矢量调制（SVM）的控制：将电机的电流向两个正交坐标轴进行变换，实现电流和转矩的独立控制。

SVM控制可以有效降低电机的谐波和噪音，提高电机的效率。

4. 感应电机励磁控制：通过调整电机的定子电压和频率来控制电机的励磁，实现电机的转矩和速度控制。

这种控制策略可以改变电机的励磁特性，适用于需要改变电机运行特性的应用。

以上是常见的交流感应电机控制策略，根据具体应用和要求可以选择合适的控制策略。

矢量控制在电动机控制系统中的应用电动机是现代工业中常用的动力设备，广泛应用于汽车、机械、电力等领域。

为了实现对电动机的精确控制和高效运行，矢量控制在电动机控制系统中的应用得到了广泛关注和研究。

一、矢量控制概述矢量控制是一种通过对电动机电流和磁通的直接控制，实现对电动机转速和转矩精确控制的方法。

与传统的感应电机控制方式相比，矢量控制能够更加准确地控制电机的转速和转矩，并且在低速和零速运行时依然能够提供较高的转矩输出。

在矢量控制中，需要通过对电动机的输入电流进行独立控制。

通过测量电动机的电流和磁通，可以将电机的矢量表达为速度和转矩分量。

通过调整控制电流和磁通的幅度和相位，可以实现对电动机的准确控制。

二、矢量控制的优势1. 高效可控性：矢量控制能够实现对电动机的高效控制，可以在各种工况下实现精确的转速和转矩控制。

尤其在低速和零速运行时，能够提供较高的转矩输出，适用于许多需要高启动转矩的场合。

2. 响应速度快：矢量控制能够实时调整电机的电流和磁通，使得电机能够快速响应控制指令。

这在需要频繁调整工作状态的应用中尤为重要，如机器人、CNC加工设备等。

3. 能耗低：矢量控制能够实现对电动机的精确控制，避免了传统控制方式中产生的能量损耗。

通过提高控制精度，减少能量的损耗，节约了能源并降低了环境的压力。

三、矢量控制的应用领域1. 汽车工业：矢量控制在电动汽车和混合动力汽车中得到了广泛应用。

通过对电动机转速和转矩的精确控制，可以提高汽车的驱动性能和能效，实现更好的车辆加速性能和自动换挡控制。

2. 机械制造：在机床、印刷机、纺织机械等领域中，矢量控制在电机的运动控制中起到了重要作用。

通过对电机的精确控制，可以提高机械设备的定位精度和运动平稳性，提高生产效率和产品质量。

3. 电力工业：矢量控制在电力系统中的应用主要集中在变频调速领域。

通过对电动机的矢量控制，可以实现电力系统的节能运行，提高电动机的效率，并且可以应对电力网络的不稳定性。

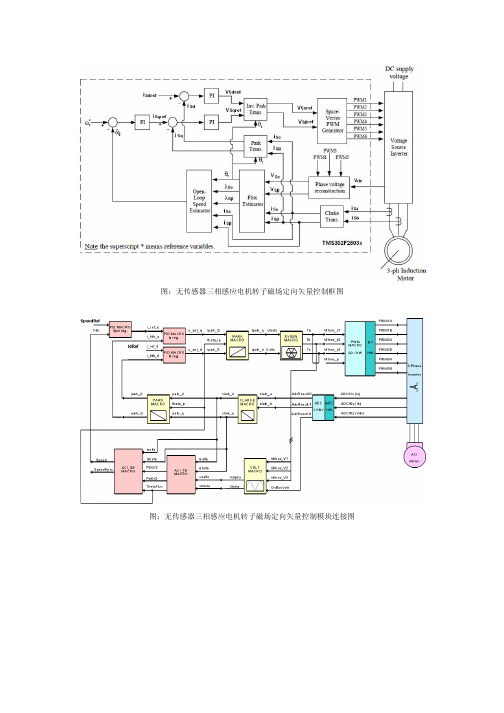

无速度传感器矢量控制原理无速度传感器矢量控制（Sensorless Vector Control）是一种在没有速度传感器的情况下实现电机精确速度和转矩控制的方法。

该控制方法广泛应用于交流电机，如感应电机和永磁同步电机。

无速度传感器矢量控制原理的核心在于通过电机自身的电压和电流信息，估计出电机的转速和转矩，进而控制电机的运行状态。

无速度传感器矢量控制的实现需要以下主要步骤：1. 电流采样与转换：首先，需要对电机的三相电压和电流进行采样并进行模数转换，通常使用模数转换器（ADC）来完成这项工作。

采样频率应该足够高，以确保对电流的精确测量。

2. 电流控制环：电流控制环的目的是保持电机的电流和预期值保持一致，以实现所需的电机转矩控制。

电流控制环通常由PID控制器组成，控制器使用电流误差信号来调整电机的电压，使电流保持在预期值。

3. 电流解耦：在电流控制环之后，需要进行电流解耦操作，将三相电流转换成直流坐标系下的两个分量：一个是磁场分量，另一个是扭矩分量。

这一步骤的目的是消除电机中的交叉耦合，使得电机的控制更为简单。

4. 转速和转矩估算：在无速度传感器的情况下，需要通过电流和电压信息来估计电机的转速和转矩。

估算转速的常用方法是利用感应电机的反电动势（back-EMF）或者永磁同步电机的电压方程，并使用观测器来估计转速值。

转矩的估算可以利用电流和电压信息，结合电机的恒功率特性来进行估算。

5. 转速和转矩控制：通过估算出的转速和转矩值，可以根据要求设定所需的转速和转矩控制策略。

通常采用PID控制器来根据转速和转矩误差来调整电机的电压，以使电机的运行状态达到设定值。

需要注意的是，无速度传感器矢量控制虽然可以不依赖于传感器来实现电机的速度和转矩控制，但在实际应用中，需要具备准确的电机模型和参数，以及高性能的数字信号处理器（DSP）或者微控制器（MCU）来实现控制算法。

此外，该方法在低速和低转矩运行时可能存在一些误差，因此在特定应用场景中，可能还需要使用速度传感器来提高控制的准确性。

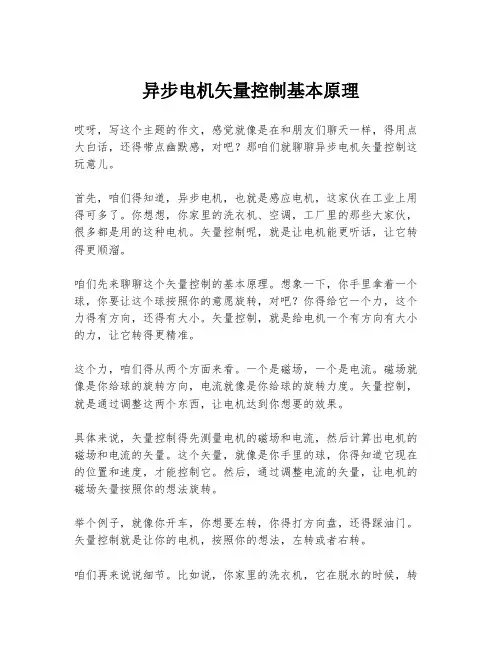

异步电机矢量控制基本原理哎呀，写这个主题的作文，感觉就像是在和朋友们聊天一样，得用点大白话，还得带点幽默感，对吧？那咱们就聊聊异步电机矢量控制这玩意儿。

首先，咱们得知道，异步电机，也就是感应电机，这家伙在工业上用得可多了。

你想想，你家里的洗衣机、空调，工厂里的那些大家伙，很多都是用的这种电机。

矢量控制呢，就是让电机能更听话，让它转得更顺溜。

咱们先来聊聊这个矢量控制的基本原理。

想象一下，你手里拿着一个球，你要让这个球按照你的意愿旋转，对吧？你得给它一个力，这个力得有方向，还得有大小。

矢量控制，就是给电机一个有方向有大小的力，让它转得更精准。

这个力，咱们得从两个方面来看。

一个是磁场，一个是电流。

磁场就像是你给球的旋转方向，电流就像是你给球的旋转力度。

矢量控制，就是通过调整这两个东西，让电机达到你想要的效果。

具体来说，矢量控制得先测量电机的磁场和电流，然后计算出电机的磁场和电流的矢量。

这个矢量，就像是你手里的球，你得知道它现在的位置和速度，才能控制它。

然后，通过调整电流的矢量，让电机的磁场矢量按照你的想法旋转。

举个例子，就像你开车，你想要左转，你得打方向盘，还得踩油门。

矢量控制就是让你的电机，按照你的想法，左转或者右转。

咱们再来说说细节。

比如说，你家里的洗衣机，它在脱水的时候，转得特别快，对吧？这就是矢量控制在起作用。

它让洗衣机的电机，按照需要的速度和方向旋转，达到脱水的效果。

再比如，工厂里的那些大家伙，它们需要精确控制速度和力矩，矢量控制就是它们的好帮手。

通过精确调整电流和磁场的矢量，让电机达到最佳的工作状态。

最后，咱们还得说说，矢量控制不是万能的，它也有局限性。

比如说，如果电机的负载变化太大，或者电机本身的性能不够好，矢量控制的效果可能就没那么理想。

所以，你看，异步电机矢量控制，就像是给电机装了个聪明的大脑，让它能更好地按照你的意愿工作。

不过，这玩意儿也有它的脾气，你得了解它，才能用得好。

好了，咱们聊了这么多，是不是感觉异步电机矢量控制也没那么难懂了？其实，就像生活中的很多事情一样，只要咱们细心观察，多了解，总能发现其中的奥妙。

矢量控制基本原理矢量控制（FOC，Field-Oriented Control）是一种电机控制技术，旨在通过控制电机的磁场方向和大小，实现高效、高性能的运动控制。

它广泛应用于交流电机（AC）驱动系统中，如感应电机（IM）和永磁同步电机（PMSM）。

矢量控制的基本原理是将三相交流电机的控制转换为两个独立的控制回路：磁场定向控制回路和磁场强度控制回路。

磁场定向控制回路用于控制电机的磁场方向，使其与转子磁场同步，从而实现高效的转矩产生。

磁场强度控制回路用于控制电机的磁场大小，以实现所需的转矩和速度。

矢量控制的第一步是通过电流传感器或估算方法测量电机的三相电流。

然后，使用Clarke和Park变换将三相电流转换为直角坐标系中的磁场分量。

Clarke变换将三相电流转换为αβ坐标系，其中α轴与电流矢量之和对齐，β轴与电流之差对齐。

Park变换将αβ坐标系转换为dq坐标系，其中d轴对齐于转子磁场方向，q轴垂直于d轴。

在磁场定向控制回路中，通过控制q轴电流为零，使电机的磁场与转子磁场同步。

这样，电机的转子磁场就可以有效地与定子磁场相互作用，从而产生所需的转矩。

磁场定向控制通常使用PID控制器来控制q轴电流，并根据速度和转矩需求调整PID控制器的参数。

在磁场强度控制回路中，通过控制d轴电流来控制电机的磁场大小。

磁场强度控制可以通过PID控制器来实现，其中PID控制器的输出是d轴电流的参考值。

根据转矩需求和电压限制，可以调整PID控制器的参数。

为了实现矢量控制，需要使用电机控制器来计算和控制磁场定向和磁场强度。

电机控制器通常使用高性能数字信号处理器（DSP）或微控制器来执行复杂的计算和控制算法。

电机控制器还需要与电机驱动器和其他外部设备进行通信，以接收传感器反馈和发送控制信号。

矢量控制的优点是能够实现高效的电机控制，提供高转矩和高响应性能。

它还可以通过控制电机的磁场方向和大小来实现高精度的位置和速度控制。

矢量控制还可以在低速和零速时提供高转矩，提高电机的起动和停止性能。

交流感应电机矢量控制技术概述交流感应电机矢量控制技术（简称：ACIMVC，全称：Alternating Current Induction Motor Vector Control）是一种对交流感应电机进行精确控制的技术。

该技术通过对电机的电流、速度和位置进行测量和控制，实现了对电机的高效、精确、稳定和可靠的控制，使其在不同负载和工况下都能保持优秀的性能。

ACIMVC技术的核心原理是将交流感应电机分解为磁场定向控制和电流控制两个子系统，并分别对其进行控制。

磁场定向控制通过对电机磁场的定向控制来实现电机转矩的控制，而电流控制则通过对电机定子绕组电流的调节来控制电机的速度和位置。

在具体实现过程中，ACIMVC技术的主要步骤包括：电流采样、电流控制、速度和位置采样、速度和位置控制。

首先，通过采样器对电机定子绕组电流进行采样并进行处理，得到电机的电流信息。

然后，通过控制器对电流进行调节，以达到所需的电机转矩、速度和位置。

同时，还需采用编码器等设备对电机的速度和位置进行实时采样，并通过控制器对其进行控制。

ACIMVC技术相比传统的电流控制技术具有许多优点。

首先，它能够实现电机的高效率运行，减少能源的消耗。

其次，它能够提高电机的动态性能和响应速度，使其在启动、加速和减速等过程中更加灵活和稳定。

此外，ACIMVC技术还能够降低电机的噪音和振动，提高电机的可靠性和寿命。

然而，ACIMVC技术也存在一些挑战和限制。

首先，实施该技术需要较高的控制硬件和软件要求，增加了系统的成本和复杂度。

其次，ACIMVC技术对电机参数的准确性要求较高，一旦参数有偏差，可能影响到控制效果。

此外，由于ACIMVC技术需要实时采样和计算，还需要较高的计算能力和实时性。

综上所述，交流感应电机矢量控制技术是一种高效、精确、稳定和可靠的电机控制技术。

它通过对电机的电流、速度和位置进行测量和控制，实现了对电机的精确控制。

尽管ACIMVC技术还存在一些挑战和限制，但随着控制技术和计算硬件的不断发展，它在工业和家用电机控制领域的应用前景依然广阔。

矢量控制的优势与不足矢量控制（Vector Control）是一种通过控制系统的输出来实现电机转速和转向控制的方法。

在现代电机控制中，矢量控制被广泛应用于交流电机，尤其是感应电机和永磁同步电机。

作为一种高级控制技术，矢量控制拥有许多优势，但同时也存在一些不足之处。

本文将探讨矢量控制的优势与不足，并分析其应用领域和未来发展趋势。

优势：1. 高控制精度：矢量控制通过对电机的电流和电压进行独立控制，能够实现非常精确的转速和转向控制。

相较于传统的定向控制方法，矢量控制能够准确地跟踪和调节输出信号，提供更高的控制精度和稳定性。

2. 宽控制范围：矢量控制技术可以实现电机在整个转速范围内的稳定运行。

无论是低速启动还是高速运行，矢量控制都能够提供相应的控制策略，确保电机输出满足要求。

这使得矢量控制在需要广泛的转速调节范围的应用中得到了广泛应用，如电梯、风电等行业。

3. 抗负载干扰能力强：矢量控制技术能够对电机负载的变化做出快速响应，并调整控制策略以保持电机的稳定运行。

无论是负载的突然增加还是减少，矢量控制都能够迅速调整输出，保持电机的性能和效率。

4. 快速动态响应：矢量控制技术通过准确控制电机的输出信号，能够实现快速的动态响应。

对于需要频繁启停或者需要高速运动的应用，矢量控制能够快速调整电机的输出，在保证稳定性的同时实现高效工作。

不足：1. 系统复杂性：矢量控制技术的实现需要复杂的控制算法和电路设计。

相较于传统的定向控制方法，矢量控制对硬件和软件的要求更高，对控制系统的设计和实现提出了更高的要求。

这增加了系统的开发难度和成本。

2. 需要高性能电机：矢量控制技术对电机的性能要求较高，只有在电机具备足够的响应速度和扭矩特性时，才能发挥矢量控制的优势。

对于一些低成本或老旧电机，可能需要进行改造或更换才能适应矢量控制技术的要求。

3. 对控制参数的敏感性：矢量控制对于控制参数的调整和优化要求较高。

不同的应用场景可能需要不同的参数设置，而这些参数的调整需要丰富的经验和专业知识。

特斯拉感应异步电机矢量控制一、概述特斯拉(Tesla)是一家知名的电动汽车制造商，其电动汽车采用了感应异步电机矢量控制技术，这一技术在电动汽车行业具有重要意义。

本文将就特斯拉感应异步电机矢量控制进行深入探讨。

二、感应异步电机简介感应异步电机是一种广泛应用于工业生产和交通运输领域的电机，其结构简单、可靠性高，因而受到了广泛关注。

感应异步电机的工作原理是基于电磁感应原理，通过三相交流电源产生旋转磁场，从而带动电机转动。

然而，传统的感应异步电机在转速调节和矢量控制方面存在一定的限制。

三、感应异步电机矢量控制技术感应异步电机矢量控制技术是一种新型的电机控制技术，可以有效地提高电机性能。

该技术通过使用传感器实时感知电机的转子位置，结合精确的控制算法，可以实现对电机的精确控制，包括转速、扭矩和方向等参数。

特斯拉在其电动汽车中采用了感应异步电机矢量控制技术，使得其电动汽车具有出色的动力性能和高效的能源利用率。

四、特斯拉感应异步电机矢量控制的优势1. 高效节能：感应异步电机矢量控制技术可以精确控制电机的转速和扭矩，从而实现高效的能源利用，提高电动汽车的续航里程。

2. 动力性能优越：由于矢量控制技术可以精确控制电机的输出参数，特斯拉电动汽车具有出色的加速性能和稳定的行驶性能。

3. 转向灵活：感应异步电机矢量控制技术可以实现对电机转向的精确控制，使得特斯拉电动汽车具有更加灵活的转向性能。

4. 故障诊断功能：感应异步电机矢量控制技术还可以实现对电机运行状态的实时监测和故障诊断，提高了电机的可靠性和稳定性。

五、感应异步电机矢量控制的应用前景感应异步电机矢量控制技术在电动汽车领域具有广阔的应用前景。

随着全球对环保和能源节约的关注不断增加，电动汽车市场迎来了快速发展的机遇。

而特斯拉作为电动汽车行业的领军企业，其采用的感应异步电机矢量控制技术将成为未来电动汽车发展的重要趋势。

该技术不仅可以提高电动汽车的动力性能和能效，还可以减少对环境的影响，推动电动汽车的普及和推广。

矢量控制感应电机起动机理及直流预励磁研究随着电力技术的发展，矢量控制是调节电机运行参数的新技术。

矢量控制的调节精度高，能够很好地满足用户对电机负载曲线和控制参数的要求，对于电机来说具有很强的适应性。

感应电机作为一种常见的电动机，具有较高的效率，可靠性好，体积小，耐压强，噪声低等优点。

随着电力技术的发展，感应电机也慢慢成为了矢量控制技术应用的主要类别之一。

本文主要研究矢量控制感应电机起动机理以及直流预励磁的研究。

矢量控制技术的主要原理是，通过对电机运行的参数进行调节，可以改变电机的运行状态，从而达到改善电机的效率和减少电机能源的消耗。

当外界环境发生变化时，矢量控制可以根据用户需求，实时调整电机的转矩和转速，从而实现负载曲线的平稳变化，加快负载运行的变化速度，提高电动机的效率，降低能源的消耗。

而感应电机作为一种常见的电动机，其起动技术具有较高的要求。

传统感应电机起动控制通常采用传统控制方法，采用比较简单的控制方法，并且由于调节精度低，往往会导致电机的转矩控制不准确，出现负载变化时的突变现象。

采用矢量控制技术控制感应电机，可以解决上述问题。

矢量控制感应电机起动过程主要分为三个步骤：首先，实现感应电机的起动；其次，实现电机的转矩和转速的精确控制；最后，优化电路的精度。

矢量控制技术的实现是基于感应电机的正反馈电路，它对感应电机的控制精度非常高，可以有效的改善感应电机的起动性能，并且改善感应电机的效率。

此外，还有一种直流预励磁技术，它使得感应电机的起动时间更短，起动效率更高，能源损耗更低。

直流预励磁技术是一种新型的电机启动技术，它可以改善感应电机的起动性能，有效提高电机的运行性能。

这种技术利用控制器来控制电机线圈引线上的预磁场，由于它可以生成磁场，因此它能够产生更快的起动时间，减少电机起动时的能耗，从而提高电机的工作效率。

综上，采用矢量控制技术可以很好地改善感应电机的起动性能，而采用直流预励磁技术可以进一步改善感应电机的起动时间，提高电机的起动效率，改善电机的运行性能，减少能源消耗。
