单列圆锥滚子轴承的配对方法
- 格式:pdf
- 大小:247.23 KB
- 文档页数:2

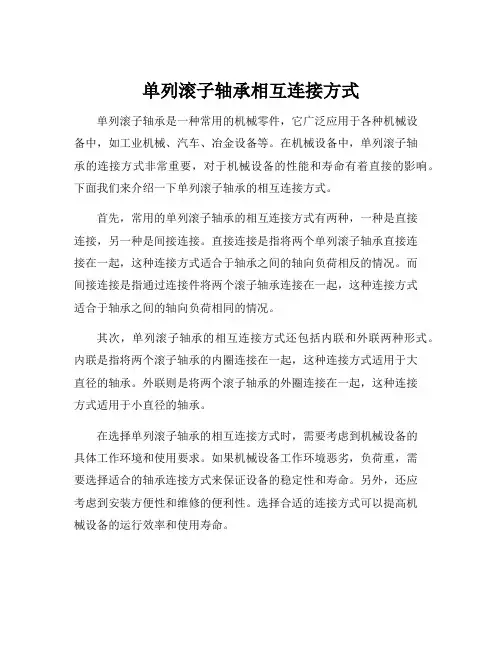

单列滚子轴承相互连接方式单列滚子轴承是一种常用的机械零件,它广泛应用于各种机械设备中,如工业机械、汽车、冶金设备等。
在机械设备中,单列滚子轴承的连接方式非常重要,对于机械设备的性能和寿命有着直接的影响。
下面我们来介绍一下单列滚子轴承的相互连接方式。
首先,常用的单列滚子轴承的相互连接方式有两种,一种是直接连接,另一种是间接连接。
直接连接是指将两个单列滚子轴承直接连接在一起,这种连接方式适合于轴承之间的轴向负荷相反的情况。
而间接连接是指通过连接件将两个滚子轴承连接在一起,这种连接方式适合于轴承之间的轴向负荷相同的情况。
其次,单列滚子轴承的相互连接方式还包括内联和外联两种形式。
内联是指将两个滚子轴承的内圈连接在一起,这种连接方式适用于大直径的轴承。
外联则是将两个滚子轴承的外圈连接在一起,这种连接方式适用于小直径的轴承。
在选择单列滚子轴承的相互连接方式时,需要考虑到机械设备的具体工作环境和使用要求。
如果机械设备工作环境恶劣,负荷重,需要选择适合的轴承连接方式来保证设备的稳定性和寿命。
另外,还应考虑到安装方便性和维修的便利性。
选择合适的连接方式可以提高机械设备的运行效率和使用寿命。
在实际应用中,单列滚子轴承的相互连接方式可以根据具体的需求进行创新和改进。
可以利用现代技术手段,如CAD和计算机仿真等,进行数值模拟和优化设计,以找到最佳的连接方式和参数。
总之,单列滚子轴承的相互连接方式是机械设备中不可忽视的重要因素。
正确选择合适的连接方式可以提高机械设备的使用效率和寿命。
因此,在选购和使用单列滚子轴承时,必须充分考虑到相互连接方式的选择,以保证机械设备的正常运行和长期稳定性。
配对单列圆锥滚子轴承轴向游隙的设计与测量探讨配对单列圆锥滚子轴承是一种常用的轴承结构,广泛应用于各种机械设备中。
轴向游隙是指轴承在轴向方向上的间隙,它对于轴承的工作性能和寿命有着重要的影响。
因此,正确设计和测量配对单列圆锥滚子轴承轴向游隙是非常必要的。
首先,对于配对单列圆锥滚子轴承轴向游隙的设计,需要考虑以下几个因素:1.轴向负载:轴向游隙与轴承在承受的轴向负载有关。
负载越大,轴向游隙应该越大,以确保轴承能够正常工作。
2.温度变化:轴向游隙的设计应该考虑到轴承在工作过程中产生的热胀冷缩。
在高温下,轴承可能会膨胀,因此应该适当增大轴向游隙,以避免过紧。
3.轴向精度:轴承的轴向游隙应该根据轴向精度要求进行设计。
如果需要高精度的工作,轴承的轴向游隙应该较小。
4.安装和拆卸:考虑到轴承的安装和拆卸过程,轴向游隙应该设计为可调节的,以方便安装和调整。
其次,对于配对单列圆锥滚子轴承轴向游隙的测量,可以采用以下方法:1.游隙规测法:通过专用的测量仪器,在轴承安装前后进行游隙测量。
测量时需要保证轴承在水平状态下,并且采用相同的测量方法和工具,以确保测量结果的准确性。
2.表面标记法:在轴承和轴配合面上标记一些特殊的标记点,然后通过测量这些标记点的相对位置变化来确定轴向游隙。
这种方法需要精密加工和测量设备的支持。
3.拆装法:通过拆卸轴承并利用测量工具测量轴和轴承之间的间隙,从而确定轴向游隙。
这种方法比较直观,但在实际应用中一般较少使用,因为需要拆卸轴承。
在设计和测量时,需要注意以下几点:1.考虑到不同工况下的要求,可以在设计时设置一定的轴向游隙范围,以适应不同的工作条件。
2.在测量时,要确保测量结果的准确性,可以通过多次重复测量来验证结果。
3.根据实际应用情况,可以选择合适的设计和测量方法,以确保轴承的轴向游隙符合要求。
总之,正确设计和测量配对单列圆锥滚子轴承轴向游隙对于确保轴承的正常工作和寿命有着重要的作用。
通过合理设计和准确测量,可以满足不同工况下的要求,提高轴承的工作性能和寿命。
关于轴承配对要点
涉及到轴承配对的轴承类型,主要有两种,角接触球轴承和圆锥滚子轴承,当然,像深沟球轴承,也可以配对使用。
下面主要针对角接触球轴承和圆锥滚子轴承的配对做说明。
成功配对轴承,需要掌握以下三个要点:
1.轴承配对的形式。
2.轴承配对后所需要的总宽度。
3.轴承配对后所需要的轴向游隙。
轴承配对有三种形式:
背对背配对、面对面配对和串联配对。

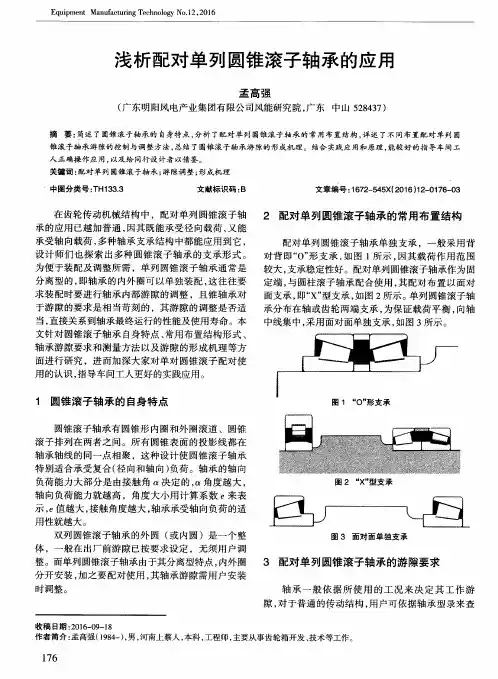

配对示意图如下:
面对面背对背串联
圆锥滚子轴承配对
串联背对背面对面
角接触球轴承配对
掌握上面三个重要参数,就可以给客户解决轴承配对问题,最直接可靠的方法,是将轴承发到SKF工厂进行配对。
如果客户为了节省成本,也可以根据上面的三个因素,自己配对,只要配对后的各个参数达到标准,也可以使用。
圆锥滚子轴承间隙的标准及调整方法
圆锥滚子轴承是一种常见的轴承类型,广泛应用于工业设备和机械中。
轴承的间隙对于其性能和寿命具有重要影响,因此在安装和调整时需要严格遵循标准及相应的调整方法。
首先,让我们来了解一下圆锥滚子轴承的间隙标准。
在安装圆锥滚子轴承时,需要确保其内圈、外圈和滚子之间的间隙符合国际标准。
一般来说,圆锥滚子轴承的间隙分为径向间隙和轴向间隙两种。
径向间隙是指内圈和外圈之间的间隙,其大小会直接影响轴承的转动灵活性和承载能力。
通常情况下,径向间隙的大小应该符合国际标准,以确保轴承在工作时能够正常运转并承受相应的载荷。
轴向间隙则是指安装在轴上的轴承在轴向上的移动量。
合适的轴向间隙能够确保轴承在工作时不会产生过多的磨损和摩擦,从而延长其使用寿命。
在调整圆锥滚子轴承的间隙时,需要严格按照以下步骤进行:
1. 清洁,在安装轴承之前,需要确保其安装座和轴颈表面清洁无尘,以免影响间隙的调整。
2. 安装,将轴承安装到轴颈上,并确保其安装位置正确,不得歪斜或者倾斜。
3. 调整,根据轴承的具体型号和规格,使用专用的调整工具或者方法对轴承的间隙进行调整,确保其符合标准要求。
4. 固定,在调整完成后,使用固定螺母或者其他固定装置将轴承固定在轴上,确保其在工作时不会产生偏移或者松动。
总之,圆锥滚子轴承的间隙标准及调整方法对于其正常运转和使用寿命具有重要影响,因此在安装和调整时需要严格按照标准要求进行操作,以确保轴承的性能和寿命。

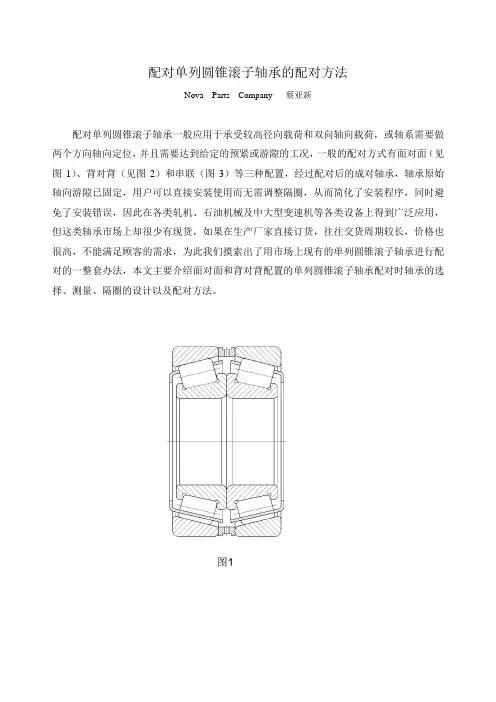

配对单列圆锥滚子轴承的配对方法Nova Parts Company 蔡亚新配对单列圆锥滚子轴承一般应用于承受较高径向载荷和双向轴向载荷,或轴系需要做两个方向轴向定位,并且需要达到给定的预紧或游隙的工况,一般的配对方式有面对面(见图1)、背对背(见图2)和串联(图3)等三种配置,经过配对后的成对轴承,轴承原始轴向游隙已固定,用户可以直接安装使用而无需调整隔圈,从而简化了安装程序,同时避免了安装错误,因此在各类轧机、石油机械及中大型变速机等各类设备上得到广泛应用,但这类轴承市场上却很少有现货,如果在生产厂家直接订货,往往交货周期较长,价格也很高,不能满足顾客的需求,为此我们摸索出了用市场上现有的单列圆锥滚子轴承进行配对的一整套办法,本文主要介绍面对面和背对背配置的单列圆锥滚子轴承配对时轴承的选择、测量、隔圈的设计以及配对方法。
1.配对时轴承轴向内部游隙根据不同系列按表1选取表12.面对面配对轴承的配对2.1配对用单列圆锥滚子轴承的选用和检测选用符合GB307.1标准中P0级精度的单列圆锥滚子轴承(图4),首先测量轴承外圈两端面平行差Vcs应符合GB307.1标准中同一尺寸段向心轴承的规定,不符合者剔除不用,合格者在每套轴承的内、外圈端面上编号标识,以防混套,然后分别测量每套轴承的装配高T和外圈宽度C,测量时沿圆周方向120°均布测量三点,取其算术平均值作为实际测量尺寸,做好记录。
2.2外隔圈的设计外隔圈的结构及技术要求见图52.2.1外隔圈外径DcDc=D-(0.2~r3) 式中:D-轴承外径,r3-轴承外圈窄端面外倒角2.2.2外隔圈内径dcdc=D2 ,对于小型轴承和大接触角轴承,由于外圈窄端面较窄,外隔圈壁厚很小,为了增加外隔圈的强度,也可以按下式设计D2>d c>D保式中:D2-轴承外圈窄端面内径,D保-窗式冲压保持架最大外径。
2.2.3外隔圈宽度Cc外隔圈宽度尺寸需要逐对计算,任取两套单列圆锥滚子轴承作为配对轴承,其装配高和外圈宽度测量记录分别为T1、T2、C1、C2,那么Cc=T1+T2-C1-C2+Gm+Δ式中:Gm为轴承轴向游隙平均值,Gm=(Gmax+Gmin)/2,Gmax和Gmin按表1查取。
调心滚子轴承和圆锥滚子轴承的配合使用方法1. 调心滚子轴承和圆锥滚子轴承可以配合使用,以提供更好的轴承性能和使用寿命。
2. 在选择调心滚子轴承和圆锥滚子轴承时,要考虑其轴承容量和负荷分布情况。
3. 将调心滚子轴承与圆锥滚子轴承配合使用,可以使轴承承受更高的径向和轴向负荷。
4. 使用调心滚子轴承和圆锥滚子轴承时,要保持良好的润滑状态,以减少磨损和摩擦。
5. 在安装调心滚子轴承和圆锥滚子轴承时,要保证轴承之间的配合间隙和间隙值的准确度。
6. 使用调心滚子轴承和圆锥滚子轴承时,要定期检查轴承的状态和润滑情况,以确保轴承的正常运行。
7. 当调心滚子轴承和圆锥滚子轴承配合使用时,可根据应用需要进行轮毂的调整。
8. 调心滚子轴承和圆锥滚子轴承的配合使用,可以提高轴承的刚度和旋转精度。
9. 当使用调心滚子轴承和圆锥滚子轴承时,要根据工作条件和要求选择适当的轴承材料。
10. 使用调心滚子轴承和圆锥滚子轴承时,要注意避免过量负荷和过高的转速。
11. 调心滚子轴承和圆锥滚子轴承的配合使用,可以提高轴承的冲击和振动抗性。
12. 在选用调心滚子轴承和圆锥滚子轴承时,要根据应用条件和负荷类型进行正确的匹配。
13. 使用调心滚子轴承和圆锥滚子轴承时,要确保轴承座和轴承的连接牢固可靠。
14. 当调心滚子轴承和圆锥滚子轴承配合使用时,要进行必要的轴向和径向间隙调整。
15. 使用调心滚子轴承和圆锥滚子轴承时,要避免过度挤压和较大的热膨胀。
16. 调心滚子轴承和圆锥滚子轴承的配合使用,可以提高轴承的可靠性和寿命。
17. 使用调心滚子轴承和圆锥滚子轴承时,要确保轴承内部的润滑油或脂膜不间断和均匀。
18. 在安装调心滚子轴承和圆锥滚子轴承时,要使用适当的工具和方法,以避免损坏轴承和配件。
19. 调心滚子轴承和圆锥滚子轴承的配合使用,可以减少轴承的摩擦和能量损耗。
20. 使用调心滚子轴承和圆锥滚子轴承时,要确保轴承和轴的对中度和轴向垂直度。
配对轴承的组合方式轴承是支撑轴类机械旋转的重要部件,它起着使用寿命及效率的核心作用。
随着工业科技的不断发展,轴承的适用范围和性能不断提高,而其中较为重要的一项是配对轴承的组合方式。
1. 配对轴承的组合方式配对轴承的组合方式是指在同一装配体中的两个轴承的规格、性能、运动要求、安装方式等都相同的组合方式。
如果组合方式不当,会影响整个装配体的精度和质量,从而影响装配体的可靠性和寿命。
常见的配对轴承组合方式有以下几种:(1)相对装配方式该方式是指将两个轴承相对安装在同一水平面上,且同侧的外侧环和内侧环都在同一垂直面上,通过这种方式使得同一承载方向所受的负载相等。
(2)对称装配方式该方式是指将两个轴承对称安装在同一轴线上,且同侧的外侧环和内侧环都在同一垂直面上,通过这种方式使得两个轴承所受的负载相等。
(3)交叉装配方式该方式是指将两个轴承交叉安装在同一轴线上,且同侧的外侧环和内侧环都不在同一垂直面上,通过这种方式可以将两个轴承所受的负载均衡,从而提高整个装配体的负载能力。
(4)角度装配方式该方式是指将两个深沟球轴承安装在同一轴线上,且同侧的外侧环和内侧环呈90度交叉放置,通过这种方式可以对所受负载方向进行校正,从而提高轴承组合的负载能力。
2. 配对轴承的优点配对轴承的优点主要体现在以下几个方面:(1)提高精度两个轴承的精度、装配质量和受力情况相同,可以消除由于单个轴承精度或配合不良导致的误差,从而提高整个装配体的精度。
(2)提高负载能力配对轴承的组合方式可以使两个轴承所受负载均衡,使得整个装配体的承载能力得到提高。
(3)减小摩擦损耗配对轴承采用合理的组合方式可以减少轴承间的挤压力,使得摩擦损耗得到减小,从而延长轴承寿命。
3. 配对轴承的应用配对轴承广泛应用于机床、重型机械、汽车和电气设备等领域。
在机床和重型机械的轴承组合中广泛采用对称装配与交叉装配方式,以提高轴承的承载能力和精度;而在汽车和电气设备的轴承组合中,则以角度装配方式为主,以提高轴承的可靠性和寿命。

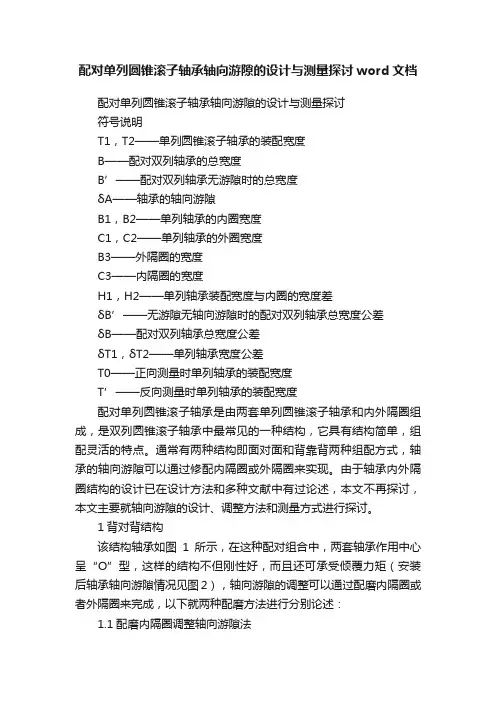

配对单列圆锥滚子轴承轴向游隙的设计与测量探讨word文档配对单列圆锥滚子轴承轴向游隙的设计与测量探讨符号说明T1,T2——单列圆锥滚子轴承的装配宽度B——配对双列轴承的总宽度B’——配对双列轴承无游隙时的总宽度δA——轴承的轴向游隙B1,B2——单列轴承的内圈宽度C1,C2——单列轴承的外圈宽度B3——外隔圈的宽度C3——内隔圈的宽度H1,H2——单列轴承装配宽度与内圈的宽度差δB’——无游隙无轴向游隙时的配对双列轴承总宽度公差δB——配对双列轴承总宽度公差δT1,δT2——单列轴承宽度公差T0——正向测量时单列轴承的装配宽度T’——反向测量时单列轴承的装配宽度配对单列圆锥滚子轴承是由两套单列圆锥滚子轴承和内外隔圈组成,是双列圆锥滚子轴承中最常见的一种结构,它具有结构简单,组配灵活的特点。
通常有两种结构即面对面和背靠背两种组配方式,轴承的轴向游隙可以通过修配内隔圈或外隔圈来实现。
由于轴承内外隔圈结构的设计已在设计方法和多种文献中有过论述,本文不再探讨,本文主要就轴向游隙的设计、调整方法和测量方式进行探讨。
1背对背结构该结构轴承如图1所示,在这种配对组合中,两套轴承作用中心呈“O”型,这样的结构不但刚性好,而且还可承受倾覆力矩(安装后轴承轴向游隙情况见图2),轴向游隙的调整可以通过配磨内隔圈或者外隔圈来完成,以下就两种配磨方法进行分别论述:1.1配磨内隔圈调整轴向游隙法在这种方法中,轴承的总宽度中包含有轴向游隙,也就是说在这种配置方法中,不但要保证轴承的总宽度,还要保证轴向游隙。
B= δA+(T1+T2+C3 )(1)轴向游隙计算公式如下:δA= (B1+B2+B3) -(T1+T2+C3 )(2)轴向游隙δA在如图3所示的尺寸链中为封闭环,由于轴承的轴向游隙的公差带一般在0.05mm左右,在尺寸链中分闭环的公差等于所有组成环的公差之和,这样小的公差再分配到6个组成环中,将会使每个组成环公差很小,在实际生产中是非常难以实现的,而且也不经济,为了满足轴向游隙的要求,我们可以通过修磨内隔圈来实现。
单列圆锥滚子轴承布置单列圆锥滚子轴承是由内、外圆锥面和滚子组成的轴承。
它通常用于重负荷、速度较高的工作场合中,例如汽车、机床等设备。
在安装单列圆锥滚子轴承时,要根据其特性进行正确布置。
下面是单列圆锥滚子轴承布置的注意事项:一、轴承前处理在布置单列圆锥滚子轴承之前,需要先进行一定的前处理工作。
首先要清洗和检查轴承,确保其表面不受损伤或有腐蚀。
此外,还需要润滑轴承,以提高使用寿命和减少摩擦。
二、轴承的选型根据实际工作环境,选择合适的单列圆锥滚子轴承型号。
要注意配合表、工作条件、压力等因素,来确定轴承的尺寸、负荷和载荷能力等。
三、轴承装配单列圆锥滚子轴承应按照正确的装配方法进行安装。
安装时应用力均匀,注意防止锤击和扭曲等行为,以免损坏轴承。
装配时还要注意清洁环节,确保器件毫无沙粒和异物的存在。
四、轴承布置方式1.单列圆锥滚子轴承的内外圆锥面需要相互贴合,因此应尽可能保证安装位置的垂直度和平行度,以保证轴承的正常运转。
2.轴承装配到机器或设备上之后,其内圆锥面应对准轴的端面,外圆锥面应对准机器或设备的端面。
轴承正确布置可以使轴承的负载能力得到更好的发挥,提高机器或设备的运转效率。
3.单列圆锥滚子轴承一旦安装,应将它们调整到所需的预紧力。
这有助于防止疲劳和提高轴承寿命。
五、轴承维护单列圆锥滚子轴承在使用过程中需要定期维护,以保持良好的工作状态和延长使用寿命。
维护包括润滑和清洗,当需要更换轴承时,应恰当选择合适品牌和型号,保证设备可靠运行。
以上是单列圆锥滚子轴承布置的注意事项。
正确的布置方法可以保证轴承的正常工作,延长轴承的使用寿命,提高设备的工作效率和可靠性。
配对单列圆锥滚子轴承的配对方法Nova Parts Company 蔡亚新配对单列圆锥滚子轴承一般应用于承受较高径向载荷和双向轴向载荷,或轴系需要做两个方向轴向定位,并且需要达到给定的预紧或游隙的工况,一般的配对方式有面对面(见图1)、背对背(见图2)和串联(图3)等三种配置,经过配对后的成对轴承,轴承原始轴向游隙已固定,用户可以直接安装使用而无需调整隔圈,从而简化了安装程序,同时避免了安装错误,因此在各类轧机、石油机械及中大型变速机等各类设备上得到广泛应用,但这类轴承市场上却很少有现货,如果在生产厂家直接订货,往往交货周期较长,价格也很高,不能满足顾客的需求,为此我们摸索出了用市场上现有的单列圆锥滚子轴承进行配对的一整套办法,本文主要介绍面对面和背对背配置的单列圆锥滚子轴承配对时轴承的选择、测量、隔圈的设计以及配对方法。
1.配对时轴承轴向内部游隙根据不同系列按表1选取表12.面对面配对轴承的配对2.1配对用单列圆锥滚子轴承的选用和检测选用符合GB307.1标准中P0级精度的单列圆锥滚子轴承(图4),首先测量轴承外圈两端面平行差Vcs应符合GB307.1标准中同一尺寸段向心轴承的规定,不符合者剔除不用,合格者在每套轴承的内、外圈端面上编号标识,以防混套,然后分别测量每套轴承的装配高T和外圈宽度C,测量时沿圆周方向120°均布测量三点,取其算术平均值作为实际测量尺寸,做好记录。
2.2外隔圈的设计外隔圈的结构及技术要求见图52.2.1外隔圈外径DcDc=D-(0.2~r3) 式中:D-轴承外径,r3-轴承外圈窄端面外倒角2.2.2外隔圈内径dcdc=D2 ,对于小型轴承和大接触角轴承,由于外圈窄端面较窄,外隔圈壁厚很小,为了增加外隔圈的强度,也可以按下式设计D2>d c>D保式中:D2-轴承外圈窄端面内径,D保-窗式冲压保持架最大外径。
2.2.3外隔圈宽度Cc外隔圈宽度尺寸需要逐对计算,任取两套单列圆锥滚子轴承作为配对轴承,其装配高和外圈宽度测量记录分别为T1、T2、C1、C2,那么Cc=T1+T2-C1-C2+Gm+Δ式中:Gm为轴承轴向游隙平均值,Gm=(Gmax+Gmin)/2,Gmax和Gmin按表1查取。
圆锥滚子轴承的使用及安装一、圆锥滚子轴承的使用1.选择合适的轴承型号:根据实际应用的要求,选择合适的轴承型号,包括内径、外径、宽度和负荷能力等参数。
2.预处理轴承:在使用前,必须对轴承进行清洁,并进行润滑。
清洁时需使用专用的洗涤剂,避免使用有腐蚀性的溶剂。
在润滑时,应按照规定的润滑方法和使用寿命要求进行操作。
3.安装轴承:在安装前,要检查轴承和座孔的几何尺寸和形状是否符合要求。
如果有损坏或变形,应及时更换或修复。
在安装时,可使用专用的轴承安装工具,确保轴承的正确位置和相对位置。
4.调整轴承间隙:根据实际需要,适当调整轴承间隙,以满足运行要求。
轴承间隙调整可通过调整安装位置、更换不同的垫片或使用压入套等方法实现。
5.轴承定位:为了保证轴承的稳定性和正常工作,需要使用定位元件固定轴承。
常见的定位元件包括垫块、卡盘、卡套等,根据实际情况选择合适的定位方式。
二、圆锥滚子轴承的安装1.准备工作:在安装之前,清洁轴承和座孔,并检查是否有损伤或异物。
检查轴承是否符合要求,包括轴承的尺寸、运行要求和安装方式等。
2.安装润滑:在轴承和座孔上涂抹适量的润滑脂或润滑油。
润滑脂要保证质量,选择适合的润滑脂型号和品牌,以确保轴承在运行中可以充分润滑,减少磨损和摩擦。
3.安装方式:圆锥滚子轴承通常采用套装法安装,即将轴承和外面套装在轴上。
具体操作为:将轴承套在轴上,再将套装在座孔中。
在安装过程中,可使用专用工具配合操作,确保轴承和座孔的配合度。
4.调整间隙:在套装完成后,需要检查轴承的间隙是否符合设计要求。
如果需要进行调整,可以采取适当的方式进行,如调整安装位置、更换垫片等。
5.定位固定:在安装完成后,使用定位元件固定轴承,以确保轴承的稳定性和正常工作。
可以根据实际情况选择合适的定位方式,如使用垫块、卡盘或卡套等。
总结:圆锥滚子轴承的使用和安装是保证其正常工作和延长使用寿命的重要步骤。
在使用时,需要选择合适的轴承型号和进行预处理,确保轴承的清洁和润滑。
单列圆锥滚子轴承设计方法我一开始接触单列圆锥滚子轴承设计的时候,说实话,那真是瞎摸索。
我就只知道它是用来支撑和减少机械零件之间的摩擦啥的,但真要设计,那可太难了。
我最开始尝试的时候,就光想着怎么把尺寸定好。
你想啊,这轴承得放在不同的机器里,对尺寸的要求就很严格。
我就拿那个内径来说,我最开始完全是瞎猜一个数,根本没考虑到和轴的匹配度。
结果就是,做好的模型和实际需要的根本不匹配,那机器根本就没法正常用,这就是我犯的一个大错。
后来我就知道了,尺寸这东西啊,得从整个机械结构去考虑。
比如说,你得先知道这个轴承要承担多大的负荷。
这就好比盖房子,你得知道这个房子将来要住多少人,才能决定柱子要用多粗的钢材一样。
这个负荷要是估计错了,那轴承可能很快就坏掉了。
我有次设计的轴承,就是因为对负荷估计不足,结果没用多久就磨损得特别厉害,机器都摇摇欲坠的。
再就是这个滚子,这可是单列圆锥滚子轴承的关键部分。
滚子的数量、大小和形状都很复杂。
我一开始没经验,就随便选了个滚子的形状,根本没有考虑到它在运转过程中的受力情况。
我试过那种比较圆一点的滚子,结果发现滚动的时候不如略带锥度的滚子稳定。
这就像你骑自行车的轮胎,如果不是合适的形状,骑起来摇摇晃晃的。
还有啊,说到材质这一块。
材料的选择直接决定了轴承的性能和寿命。
我测试过好几种材料,普通的钢材呢,硬度可能就不太够,磨损得快。
后来我尝试了一种含铬量较高的合金钢,硬度就上去了,耐磨程度也大大提高。
但这合金材料也贵啊,成本就高了。
所以在选材的时候就得在性能和成本之间做个平衡,不能只追求性能不管钱,也不能光想着省钱而忽略了质量,这中间的度很难把握。
有时候我也不确定到底哪种材料最好,那就只能多做几种模型来测试对比。
这就好比你去买衣服,不知道哪件穿着最合适,那就试呗。
在设计的时候呀,润滑也是个很重要的因素呢。
我开始设计的时候都没太重视这个环节,以为只要零件都弄好了就没大事。
就像两个齿轮在互相摩擦,如果没有润滑油,很快就会坏掉。
圆锥滚子轴承的安装配合与调整1.轴承的配合和游隙由于圆锥滚子轴承既要按高精度轴承要求,又要按高温轴承要求,所以在考虑其配合和游隙时,要顾及下面两点:(1)由常温升至高温时的尺寸变化和硬度变化;(2)下离心力所引起的力系变化和形状变化。
总之,在、高温的条件下,从配合和游隙的选择上要力求保持圆锥滚子轴承的精度和工作性能,这是有难度的。
为了保证轴承安装后的滚道变形小,过盈配合的过盈量不能取得太大,而下的离心力和高温下的热膨胀,或是抵销配合表面的法向压力。
或是使配合面松弛,因此过盈量必须在考虑上述两种因素的前提下审慎地加以计算,在常温常速下有效的过盈量对于轴承可能是无效的。
如果计算结果这个矛盾太大(通常只有在超下才有这种情况),只有采取环下润滑法与静压润滑法并用的双重润滑措施,而这种方案有可能使轴承的dmn值突破300万的大关。
在考虑圆锥滚子轴承游隙时不但要考虑上述各项因素,而且要考虑轴的热伸长对游隙的影响,要求轴承在工作状态下,即在工作温度下有最佳的游隙,而这种游隙是在内、外圈球沟中心精确对位的状态下形成的。
由于轴承力求降低相对滑动和内部摩擦,最好不要采用将内、外圈沿轴向相对错位的方法来调整球轴承的游隙。
在考虑圆锥滚子轴承的配合过盈量和游隙时,要注意到材料在高温下变得松软而容易变形的特点,以及多次由常温到高温的温度改变引起一定永久变形的可能性。
2.对主机相关零件的要求圆锥滚子轴承要求轴承所在回转系统经过精密的动平衡,轴与座孔安装轴承的部位应具有高于一般要求的尺寸精度和形位精度,特别是同轴度和挡肩对座孔或轴颈的垂直度,而在考虑这些问题的时候,同样必须注意到轴承运转时的因素和高温因素。
轴支承系统既要求刚性高,又要求质量尽可能地轻,为克服这个矛盾,可以采取诸如降低表面粗糙度和提高表面强化等措施以提高支承刚度,利用空心轴以减少系统质量等。
强金属音1、异常载荷:选择合适的装配游隙和预紧力2、组装不良:提高轴的加工精度,改善安装方法3、润滑剂不足:补充或使用合适润滑剂规则音1、异物引起沟道锈蚀、压痕、伤痕:清洗相关零件,使用干净润滑脂2、沟道剥落:疲劳磨损,更换轴承不规则异音1、异物侵入:清洗相关零件,使用干净润滑脂2、游隙过大:注意配合及选择合适游隙3、钢球伤痕:钢球疲劳剥落或异物卡伤,更换圆锥滚子轴承异常温升1、润滑剂过多:减少润滑剂2、润滑剂不足,或不适合:增加润滑剂或选择合适润滑剂3、配合面蠕变或密封装置过大:圆锥滚子轴承外径或内径配合面修正,密封形式进行变更轴的回转振动大1、剥落:疲劳剥落,更换轴承2、组装不良:提高轴的加工精度,改善安装方法3、异物侵入:清洗相关零件,使用干净润滑脂润滑剂泄漏大变色1、润滑剂过多:减少润滑剂2、异物入侵:清洗相关零件。
配对轴承的安装方法配对轴承是指在同一轴上安装的两个轴承,它们的内径、外径、宽度和接触角度等参数都是相同的。
配对轴承的安装方法非常重要,正确的安装方法可以保证轴承的正常运转,延长轴承的使用寿命。
下面介绍一下配对轴承的安装方法。
1. 清洁轴承座和轴承在安装配对轴承之前,必须先清洁轴承座和轴承。
使用清洁剂和干净的布将轴承座和轴承表面清洁干净,确保没有灰尘、油脂和其他杂质。
2. 安装轴承将轴承放在轴承座上,确保轴承的内径与轴的外径相匹配。
使用手掌或轻锤轻轻敲打轴承,使其均匀地安装在轴承座上。
注意不要用力过猛,以免损坏轴承。
3. 调整轴承间隙在安装配对轴承时,必须调整轴承间隙。
轴承间隙是指轴承内径和外径之间的差距。
调整轴承间隙的方法有两种:一种是使用厚度规测量轴承间隙,另一种是使用调整垫片。
使用厚度规测量轴承间隙时,必须先将轴承安装在轴承座上,然后使用厚度规测量轴承内径和外径之间的距离。
使用调整垫片时,必须先将轴承安装在轴承座上,然后在轴承和轴承座之间加入调整垫片,以调整轴承间隙。
4. 安装密封圈在安装配对轴承时,必须安装密封圈。
密封圈可以防止灰尘、油脂和其他杂质进入轴承内部,保护轴承。
将密封圈放在轴承座上,然后将轴承安装在密封圈上。
5. 润滑轴承在安装配对轴承之前,必须润滑轴承。
使用适当的润滑剂将轴承润滑,以保证轴承的正常运转。
正确的安装方法可以保证配对轴承的正常运转,延长轴承的使用寿命。
在安装配对轴承时,必须注意清洁、调整轴承间隙、安装密封圈和润滑轴承等细节,以确保轴承的正常运转。
圆锥滚子轴承安装方法装配技巧一、圆锥滚子轴承安装方法:1.准备工作在安装之前,需要对轴承和相关零件进行清洁、检查和润滑。
确保轴承、轴,以及相邻的机械零件表面光滑无划痕,并清除杂质和污垢。
2.安装轴承(1)调整和保持轴承和轴向对齐,确保承载力和传动功率在正常范围内。
(2)利用合适的专用工具,将轴承装在轴上。
装配时要避免直接敲击轴承,以免损坏。
(3)检查轴承是否正确安装在轴上。
可以通过旋转轴承,检查其是否转动灵活,没有阻塞或摩擦的情况。
3.安装座架(1)调整座架和轴的相对位置。
(2)使用专用工具将座架固定在安装位置上。
(3)确保座架安装牢固,不会出现松动或移动的情况。
4.进行最终的调整(1)安装完毕后,应进行最终的轴向和径向调整。
(2)使用专用的仪器和装置,进行调整,以确保轴承装配在正确的位置上,具备良好的工作性能。
二、装配技巧:1.轴承和轴的匹配轴承和轴的匹配是装配过程中的关键环节。
应根据轴承规格和要求,选择合适的轴,以确保轴和轴承的互相配合。
对于特殊要求的轴承或高精度轴承,在设计过程中要特别注意轴承和轴的匹配,以保证其准确度和可靠性。
2.轴承的润滑在安装前,要对轴承进行适当的润滑。
使用适量的润滑脂或润滑油,涂抹在轴承滚动部位和接触面上。
注意不要过量润滑,以免影响轴承的工作性能。
3.轴承的调节和固定在安装过程中,要根据轴承的要求进行调节和固定。
对于调心球轴承,要进行径向和轴向调节,以确保其具备良好的工作性能。
对于固定座架和安装附件时,要使用合适的锁紧装置,确保其安全可靠。
4.合理处理装配过程中的干涉问题在装配过程中,可能会出现轴承与相邻零件的干涉现象。
要合理处理这些问题,根据实际情况调整零件的位置和间隙。
如果遇到较大的干涉问题,要及时停止装配,避免对轴承和其他零件造成损坏。
5.定期检查和维护安装完成后,要进行定期的轴承检查和维护。
定期检查轴承的工作状态和润滑情况,如发现异常情况及时处理。
定期更换润滑脂或润滑油,确保轴承的正常工作和使用寿命。
配对单列圆锥滚子轴承的配对方法单列圆锥滚子轴承是一种常用的滚动轴承,广泛应用于机械设备的转轴部分。
为了保证单列圆锥滚子轴承的正常运行和寿命,需要进行正确的配对。
下面将介绍几种常用的单列圆锥滚子轴承配对方法。
一、相同承载能力配对法相同承载能力配对法是指将承受相同载荷和相同运动条件的两个相同型号和相同规格的轴承配对使用。
此方法适用于在设备中将两个相同的单列圆锥滚子轴承安装在同一轴上,以提高轴承的承载能力和刚性。
二、相同接触角配对法相同接触角配对法是指将具有相同接触角的两个单列圆锥滚子轴承配对使用。
接触角是指安装在轴承内圈和外圈之间的直线和轴承轴线之间的夹角。
通常,单列圆锥滚子轴承的接触角为15°、20°和25°。
通过使用具有相同接触角的轴承,可以保持轴承的合适刚性和传递力矩能力。
三、反接触角配对法反接触角配对法是指将一个接触角为α的单列圆锥滚子轴承和一个接触角为β的单列圆锥滚子轴承配对使用。
其中,α和β满足以下条件:α+β=180°。
通过使用反接触角配对法,可以提高轴承的承载能力和刚性。
如在机床主轴上,通常将一个接触角为15°的轴承和一个接触角为25°的轴承配对使用。
四、倒锥形衬套配对法倒锥形衬套配对法是指将一对倒锥形衬套(一个大端直径小,一个大端直径大)与单列圆锥滚子轴承配对使用。
倒锥形衬套配对法的优点是使得轴承的载荷分布更加均匀,提高了轴承的寿命和可靠性。
五、组合装配配对法组合装配配对法是指将两个相同型号的轴承在安装过程中相互结合形成一对轴承。
这种配对方法适用于特殊要求的场合,例如在冲击负荷较大、速度较高的设备中使用。
需要注意的是,无论采用何种配对方法,都需要进行严格的轴承选择和安装操作,保证配对的轴承具有相同的圆锥度、同一接触角、相同的内外环几何形状和互为倒铺关系。
轴承的配对使用需要遵循相应的安装、调整和使用规范,以确保轴承的性能和寿命。
单列圆锥滚子轴承的配对方法
配对单列圆锥滚子轴承一般应用于承受较高径向载荷和双向轴向载荷,或轴系需要做两个方向轴向定位,并且需要达到给定的预紧或游隙的工况,一般的配对方式有面对面、背对背和串联等三种配置,经过配对后的成对轴承,轴承原始轴向游隙已固定,用户可以直接安装使用而无需调整隔圈,从而简化了安装程序,同时避免了安装错误,因此在各类轧机、石油机械及中大型变速机等各类设备上得到广泛应用。
像宜阳龙马单列圆锥滚子轴承在安装和使用过程中,可任意调整径、轴向游隙,也可以采用预过盈安装以增大轴承刚性。
圆锥滚子轴承游隙的大小直接影响轴承的工作性能。
当游隙过小时,温升较高;当游隙过大时,振动加大,旋转精度也难以保证。
因此,在安装和使用过程中,要特别注意调整轴承的游隙。
面对面配对单列圆锥滚子轴承的配对
配对用单列圆锥滚子轴承的选用和检测:选用符合GB307.1标准中P0级精度的单列圆锥滚子轴承,首先测量轴承外圈两端面平行差Vcs应符合GB307.1标准中同一尺寸段向心轴承的规定,不符合者剔除不用,合格者在每套轴承的内、外圈端面上编号标识,以防混套,然后分别测量每套轴承的装配高T和外圈宽度C,测量时沿圆周方向120°均布测量三点,取其算术平均值作为实际测量尺寸,做好记录。
背对背配对单列圆锥滚子轴承的配对
配对用单列圆锥滚子轴承的选用和检测:选用符合GB307.1标准中P0级精度的单列圆锥滚子轴承,测量轴承内圈两端面平行差VBs应符合GB307.1标准中同一尺寸段向心轴承的规定,不符合者剔除不用,合格者在每套轴承的内外
圈端面上编号标识,以防混套,然后分别测量每套轴承的装配高T和内圈宽度B,测量时沿圆周方向120°均布测量三点,取其算术平均值作为实际测量尺寸,做好记录。
轴承配对时的测量要求
1、测量单套轴承装配高及成对轴承的轴向游隙时应旋转各套轴承,保证每套轴承滚动体与滚道均匀接触,轴承各零件都处于正常位置。
如有必要,应在负荷状态下测量轴承装配高及轴向游隙,测量负荷取0.1~0.5KN。
2、测量平板应保持水平位置,测量仪表固定于平板上,测头垂直于平板。
同一组垫片高度相互差小于0.01mm,应选用测力较小的仪表。
3、测量时沿圆周方向120度均布测量三点,取其算术平均值作为实际测量尺寸。
