地形图建库

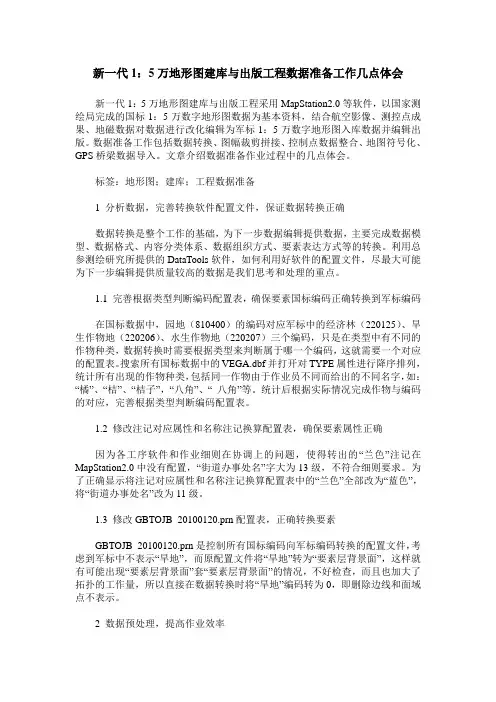

新一代1：5万地形图建库与出版工程数据准备工作几点体会新一代1：5万地形图建库与出版工程采用MapStation2.0等软件，以国家测绘局完成的国标1：5万数字地形图数据为基本资料，结合航空影像、测控点成果、地磁数据对数据进行改化编辑为军标1：5万数字地形图入库数据并编辑出版。

数据准备工作包括数据转换、图幅裁剪拼接、控制点数据整合、地图符号化、GPS桥梁数据导入。

文章介绍数据准备作业过程中的几点体会。

标签：地形图；建库；工程数据准备1 分析数据，完善转换软件配置文件，保证数据转换正确数据转换是整个工作的基础，为下一步数据编辑提供数据，主要完成数据模型、数据格式、内容分类体系、数据组织方式、要素表达方式等的转换。

利用总参测绘研究所提供的DataTools软件，如何利用好软件的配置文件，尽最大可能为下一步编辑提供质量较高的数据是我们思考和处理的重点。

1.1 完善根据类型判断编码配置表，确保要素国标编码正确转换到军标编码在国标数据中，园地（810400）的编码对应军标中的经济林（220125）、旱生作物地（220206）、水生作物地（220207）三个编码，只是在类型中有不同的作物种类，数据转换时需要根据类型来判断属于哪一个编码，这就需要一个对应的配置表。

搜索所有国标数据中的VEGA.dbf并打开对TYPE属性进行降序排列，统计所有出现的作物种类，包括同一作物由于作业员不同而给出的不同名字，如：“橘”、“桔”、“桔子”，“八角”、“ 八角”等。

统计后根据实际情况完成作物与编码的对应，完善根据类型判断编码配置表。

1.2 修改注记对应属性和名称注记换算配置表，确保要素属性正确因为各工序软件和作业细则在协调上的问题，使得转出的“兰色”注记在MapStation2.0中没有配置，“街道办事处名”字大为13级，不符合细则要求。

为了正确显示将注记对应属性和名称注记换算配置表中的“兰色”全部改为“蓝色”，将“街道办事处名”改为11级。

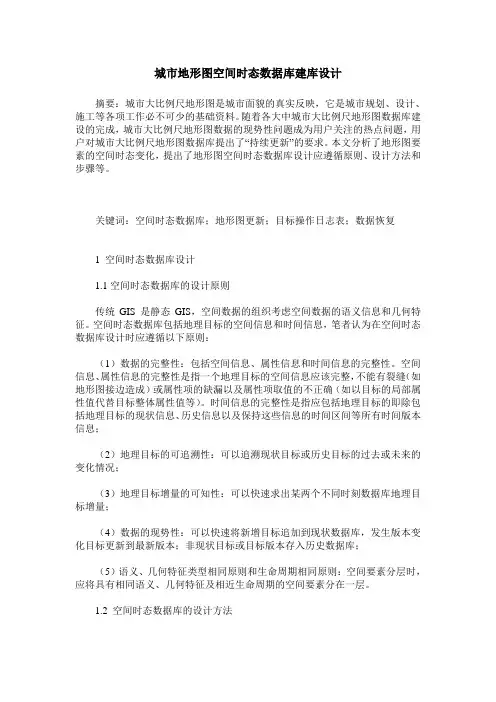

城市地形图空间时态数据库建库设计摘要：城市大比例尺地形图是城市面貌的真实反映，它是城市规划、设计、施工等各项工作必不可少的基础资料。

随着各大中城市大比例尺地形图数据库建设的完成，城市大比例尺地形图数据的现势性问题成为用户关注的热点问题，用户对城市大比例尺地形图数据库提出了“持续更新”的要求。

本文分析了地形图要素的空间时态变化，提出了地形图空间时态数据库设计应遵循原则、设计方法和步骤等。

关键词：空间时态数据库；地形图更新；目标操作日志表；数据恢复1 空间时态数据库设计1.1空间时态数据库的设计原则传统GIS 是静态GIS，空间数据的组织考虑空间数据的语义信息和几何特征。

空间时态数据库包括地理目标的空间信息和时间信息，笔者认为在空间时态数据库设计时应遵循以下原则：（1）数据的完整性：包括空间信息、属性信息和时间信息的完整性。

空间信息、属性信息的完整性是指一个地理目标的空间信息应该完整，不能有裂缝（如地形图接边造成）或属性项的缺漏以及属性项取值的不正确（如以目标的局部属性值代替目标整体属性值等）。

时间信息的完整性是指应包括地理目标的即除包括地理目标的现状信息、历史信息以及保持这些信息的时间区间等所有时间版本信息；（2）地理目标的可追溯性：可以追溯现状目标或历史目标的过去或未来的变化情况；（3）地理目标增量的可知性：可以快速求出某两个不同时刻数据库地理目标增量；（4）数据的现势性：可以快速将新增目标追加到现状数据库，发生版本变化目标更新到最新版本；非现状目标或目标版本存入历史数据库；（5）语义、几何特征类型相同原则和生命周期相同原则：空间要素分层时，应将具有相同语义、几何特征及相近生命周期的空间要素分在一层。

1.2 空间时态数据库的设计方法根据地形图空间时态数据特点和空间时态数据库的建库原则，作者提出以下地形图空间时态数据库的设计方法或步骤：（1）设计现状数据集和历史数据集存放地形图的现状空间数据和历史空间数据。

大比例尺数字地形图采集与建库一体化应用本文主要就大比例尺数字地形图采集与建库一体化应用中存在的问题以及一体化应用的可行性做了一些分析和探讨。

标签：大比例尺数字地形图一体化数字测图是对利用各种手段采集到的地面数据进行计算机处理，而自动生成以数字形式储存在计算机存储介质上的地形图的方法。

目前基于计算机技术、信息和通讯技术的快速发展，集数字地形图数据采集、建库、成图的一体化应用越来越普及，进一步提高了大比例尺地图测绘的精度和效率。

1目前大比例尺数字地形图采集建库的方法应用现阶段根据采集数据的手段不同，有地面数字测图、地形图数字化等方法。

1.1地面数字测图在实际工作中，大比例尺数字化测图主要指野外实地测量即地面数字测图，也称野外数字化测图。

GPS RTK测量GPS定位方法灵活方便、精度高，目前应用非常广泛。

GPS实时动态定位技术（RTK），在RTK作业模式下，测程可达到10km--30km。

通过数据链将基准站的观测值及站点坐标信息一起发给流动站的GPS接收机。

此时流动站的GPS不仅接收来自基准站的数据，还要同时接收卫星发射的数据，这些数据组成相位差分观测值，经处理随时得到厘米级的定位结果。

若现场连接电子平板测图系统就可实时成图，及时解决测图中的问题，可实现一步测图，这极大的提高开阔地区野外测图的准确性和劳动效率。

另外，采用自动跟踪式全站仪能自动跟踪照准立在测点上的棱镜，通过无线数字通信将测量数据自动传输给棱镜站的电子平板记录成图。

例如采用TCA全站仪+RCS1000遥控器的测量模式，可实现测站无人值守的遥控测量。

可以在棱镜站遥控开机测量，全站仪自动跟踪、自动照准、自动记录。

TCA遥控测量系统与电子平板连接可实现自动跟踪模式的电子平板数字测图。

人们在数字化测图的生产的实践中不断地改进测量方法和作业手段，研制开发出不少受用户欢迎的数字化测图系统。

主要有：“南方CASS内外业一体化成图系统”、“武汉瑞得RDMS数字测图系统”、“清华三维EPSW电子平板测图系统”等。

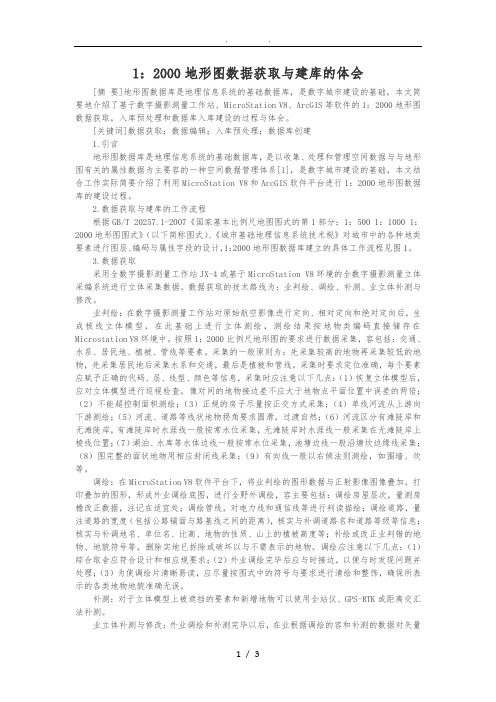

1：2000地形图数据获取与建库的体会[摘要]地形图数据库是地理信息系统的基础数据库，是数字城市建设的基础，本文简要地介绍了基于数字摄影测量工作站、MicroStation V8、ArcGIS等软件的1：2000地形图数据获取，入库预处理和数据库入库建设的过程与体会。

[关键词]数据获取；数据编辑；入库预处理；数据库创建1.引言地形图数据库是地理信息系统的基础数据库，是以收集、处理和管理空间数据与与地形图有关的属性数据为主要容的一种空间数据管理体系[1]，是数字城市建设的基础，本文结合工作实际简要介绍了利用MicroStation V8和ArcGIS软件平台进行1：2000地形图数据库的建设过程。

2.数据获取与建库的工作流程根据GB/T 20257.1-2007《国家基本比例尺地图图式的第1部分：1：500 1：1000 1：2000地形图图式》（以下简称图式）、《城市基础地理信息系统技术规》对城市中的各种地类要素进行图层、编码与属性字段的设计，1：2000地形图数据库建立的具体工作流程见图1。

3.数据获取采用全数字摄影测量工作站JX-4或基于MicroStation V8环境的全数字摄影测量立体采编系统进行立体采集数据。

数据获取的技术路线为：业判绘、调绘、补测、业立体补测与修改。

业判绘：在数字摄影测量工作站对原始航空影像进行定向、相对定向和绝对定向后，生成核线立体模型，在此基础上进行立体测绘，测绘结果按地物类编码直接储存在Microstation V8环境中。

按照1：2000比例尺地形图的要求进行数据采集，容包括：交通、水系、居民地、植被、管线等要素。

采集的一般原则为：先采集较高的地物再采集较低的地物，先采集居民地后采集水系和交通，最后是植被和管线。

采集时要求定位准确，每个要素应赋予正确的代码、层、线型、颜色等信息，采集时应注意以下几点：（1）恢复立体模型后，应对立体模型进行巡视检查，像对间的地物接边差不应大于地物点平面位置中误差的两倍；（2）不能超控制面积测绘；（3）正规的房子尽量按正交方式采集；（4）单线河流从上游向下游测绘；（5）河流、道路等线状地物拐角要求圆滑，过渡自然；（6）河流区分有滩陡岸和无滩陡岸，有滩陡岸时水涯线一般按常水位采集，无滩陡岸时水涯线一般采集在无滩陡岸上棱线位置；（7）湖泊、水库等水体边线一般按常水位采集，池塘边线一般沿塘坎边缘线采集；（8）图完整的面状地物用相应封闭线采集；（9）有向线一般以右倾法则测绘，如围墙、坎等。

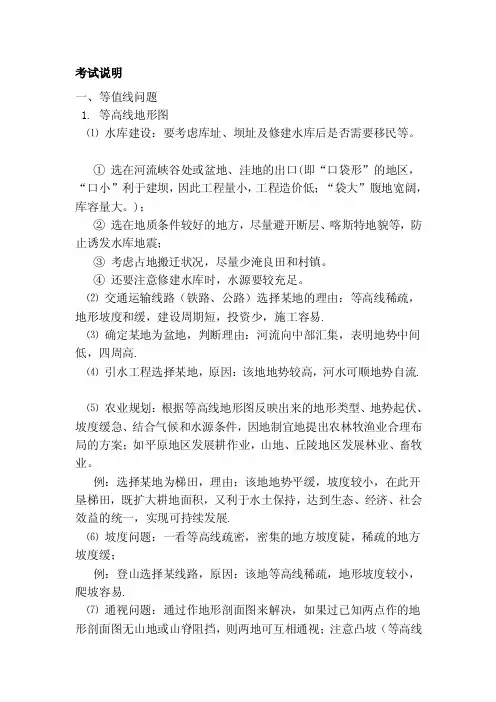

考试说明一、等值线问题1. 等高线地形图⑪ 水库建设：要考虑库址、坝址及修建水库后是否需要移民等。

① 选在河流峡谷处或盆地、洼地的出口(即“口袋形”的地区，“口小”利于建坝，因此工程量小，工程造价低；“袋大”腹地宽阔，库容量大。

)；② 选在地质条件较好的地方，尽量避开断层、喀斯特地貌等，防止诱发水库地震；③ 考虑占地搬迁状况，尽量少淹良田和村镇。

④ 还要注意修建水库时，水源要较充足。

⑫ 交通运输线路（铁路、公路）选择某地的理由：等高线稀疏，地形坡度和缓，建设周期短，投资少，施工容易.⑬ 确定某地为盆地，判断理由：河流向中部汇集，表明地势中间低，四周高.⑭ 引水工程选择某地，原因：该地地势较高，河水可顺地势自流.⑮ 农业规划：根据等高线地形图反映出来的地形类型、地势起伏、坡度缓急、结合气候和水源条件，因地制宜地提出农林牧渔业合理布局的方案；如平原地区发展耕作业，山地、丘陵地区发展林业、畜牧业。

例：选择某地为梯田，理由：该地地势平缓，坡度较小，在此开垦梯田，既扩大耕地面积，又利于水土保持，达到生态、经济、社会效益的统一，实现可持续发展.⑯ 坡度问题：一看等高线疏密，密集的地方坡度陡，稀疏的地方坡度缓；例：登山选择某线路，原因：该地等高线稀疏，地形坡度较小，爬坡容易.⑰ 通视问题：通过作地形剖面图来解决，如果过已知两点作的地形剖面图无山地或山脊阻挡，则两地可互相通视；注意凸坡（等高线上疏下密）不可见，凹坡（等高线上密下疏）可见；注意题中要求，分析图中景观图是仰视或俯视可见。

⑱ 河流流向：由海拔高处向低处流，发育于河谷（等高线凸向高值），河流流向与等高线凸出方向相反。

⑲ 水系特征：山地形成放射状水系，盆地形成向心状水系，山脊成为水系分水岭。

⑳ 地形对水文的影响：① 地势决定河流的流向，由高处向低处流。

结合地图方向可确定河流的具体流向。

② 地势陡峭的山区，一般河流流速大、水流急，有丰富的水能资源。

③ 平原地区，一般河网密布，流速平缓，水量丰富的河段有利于航运。

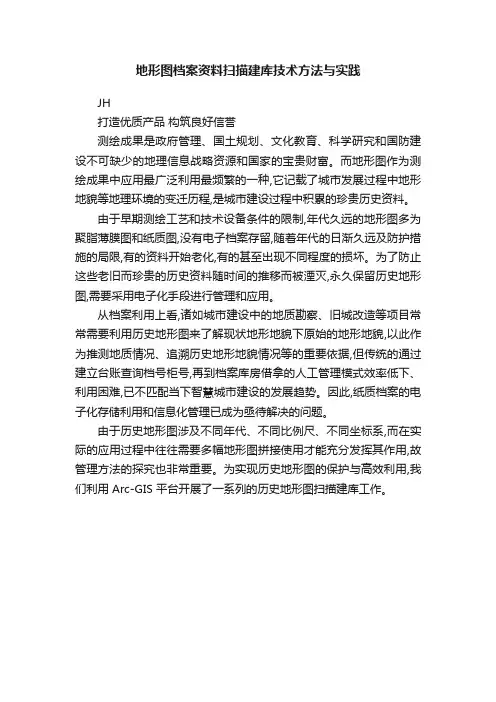

地形图档案资料扫描建库技术方法与实践JH打造优质产品构筑良好信誉测绘成果是政府管理、国土规划、文化教育、科学研究和国防建设不可缺少的地理信息战略资源和国家的宝贵财富。

而地形图作为测绘成果中应用最广泛利用最频繁的一种,它记载了城市发展过程中地形地貌等地理环境的变迁历程,是城市建设过程中积累的珍贵历史资料。

由于早期测绘工艺和技术设备条件的限制,年代久远的地形图多为聚脂薄膜图和纸质图,没有电子档案存留,随着年代的日渐久远及防护措施的局限,有的资料开始老化,有的甚至出现不同程度的损坏。

为了防止这些老旧而珍贵的历史资料随时间的推移而被湮灭,永久保留历史地形图,需要采用电子化手段进行管理和应用。

从档案利用上看,诸如城市建设中的地质勘察、旧城改造等项目常常需要利用历史地形图来了解现状地形地貌下原始的地形地貌,以此作为推测地质情况、追溯历史地形地貌情况等的重要依据,但传统的通过建立台账查询档号柜号,再到档案库房借拿的人工管理模式效率低下、利用困难,已不匹配当下智慧城市建设的发展趋势。

因此,纸质档案的电子化存储利用和信息化管理已成为亟待解决的问题。

由于历史地形图涉及不同年代、不同比例尺、不同坐标系,而在实际的应用过程中往往需要多幅地形图拼接使用才能充分发挥其作用,故管理方法的探究也非常重要。

为实现历史地形图的保护与高效利用,我们利用 Arc-GIS 平台开展了一系列的历史地形图扫描建库工作。

1.技术实现1.1 历史地形图扫描馆藏的历史地形图资料有聚脂薄膜图和纸质图两类,年代较远的图纸都出现了不同程度的褶皱,有些当年的铅笔原图字迹也开始变模糊,因此,历史地形图的扫描工作主要考虑的问题有 3 个:一是保证有足够的精度,扫描出来的图片视觉效果上应达到和原件一致;二是数据量大小应在一个适宜的范围,数据量太大既占存储空间,也必然影响后期的可视化加载显示和最终的成果利用效率;三是保证原件在扫描过程中的绝对安全,避免损坏。

经过市场对比考察和实际的反复试验, 选用 ContexHD3650 彩色大幅面扫描仪,相比于传统的滚筒式黑白扫描仪,其能更全面完整地保留纸质图上的各种信息、作业痕迹,且成色较好,基本不用再做调色、匀光等处理,且空间占用小,有利于扫描后的图片裁切、存储和历史地形图的真实展现。

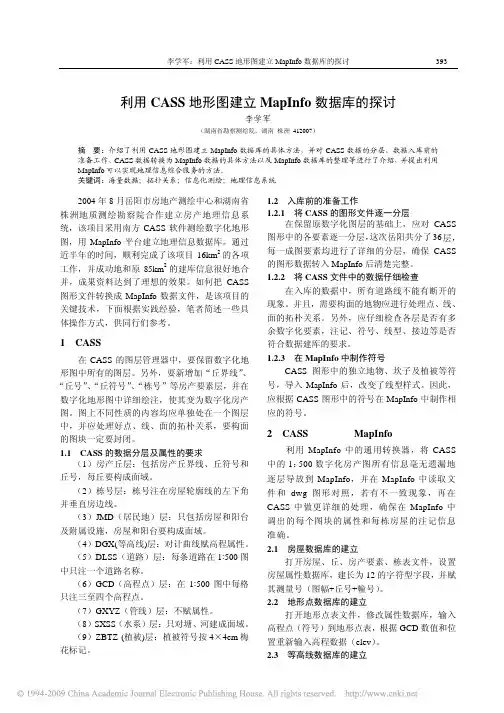

李学军：利用CASS地形图建立MapInfo数据库的探讨393利用CASS地形图建立MapInfo数据库的探讨李学军（湖南省勘察测绘院，湖南株洲 412007）摘 要：介绍了利用CASS地形图建立MapInfo数据库的具体方法，并对CASS数据的分层、数据入库前的准备工作、CASS数据转换为MapInfo数据的具体方法以及MapInfo数据库的整理等进行了介绍，并提出利用MapInfo可以实现地理信息综合服务的方法。

关键词：海量数据；拓扑关系；信息化测绘；地理信息系统2004年8月岳阳市房地产测绘中心和湖南省株洲地质测绘勘察院合作建立房产地理信息系统，该项目采用南方CASS软件测绘数字化地形图，用MapInfo平台建立地理信息数据库。

通过近半年的时间，顺利完成了该项目16km2的各项工作，并成功地和原85km2的建库信息很好地合并，成果资料达到了理想的效果。

如何把CASS 图形文件转换成MapInfo数据文件，是该项目的关键技术，下面根据实践经验，笔者简述一些具体操作方式，供同行们参考。

1 CASS数据分层要求和入库前的准备在CASS的图层管理器中，要保留数字化地形图中所有的图层。

另外，要新增加“丘界线”、“丘号”、“丘符号”、“栋号”等房产要素层，并在数字化地形图中详细绘注，使其变为数字化房产图。

图上不同性质的内容均应单独处在一个图层中，并应处理好点、线、面的拓朴关系，要构面的图块一定要封闭。

1.1 CASS的数据分层及属性的要求（1）房产丘层：包括房产丘界线、丘符号和丘号，每丘要构成面域。

（2）栋号层：栋号注在房屋轮廓线的左下角并垂直房边线。

（3）JMD（居民地）层：只包括房屋和阳台及附属设施，房屋和阳台要构成面域。

（4）DGX(等高线)层：对计曲线赋高程属性。

（5）DLSS（道路）层：每条道路在1:500图中只注一个道路名称。

（6）GCD（高程点）层：在1:500图中每格只注三至四个高程点。

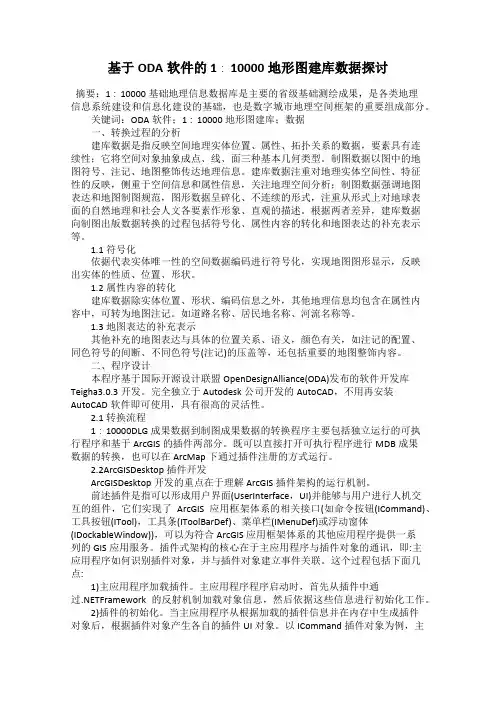

基于ODA软件的1∶10000地形图建库数据探讨摘要：1∶10000基础地理信息数据库是主要的省级基础测绘成果，是各类地理信息系统建设和信息化建设的基础，也是数字城市地理空间框架的重要组成部分。

关键词：ODA软件；1∶10000地形图建库；数据一、转换过程的分析建库数据是指反映空间地理实体位置、属性、拓扑关系的数据，要素具有连续性；它将空间对象抽象成点、线、面三种基本几何类型。

制图数据以图中的地图符号、注记、地图整饰传达地理信息。

建库数据注重对地理实体空间性、特征性的反映，侧重于空间信息和属性信息，关注地理空间分析；制图数据强调地图表达和地图制图规范，图形数据呈碎化、不连续的形式，注重从形式上对地球表面的自然地理和社会人文各要素作形象、直观的描述。

根据两者差异，建库数据向制图出版数据转换的过程包括符号化、属性内容的转化和地图表达的补充表示等。

1.1符号化依据代表实体唯一性的空间数据编码进行符号化，实现地图图形显示，反映出实体的性质、位置、形状。

1.2属性内容的转化建库数据除实体位置、形状、编码信息之外，其他地理信息均包含在属性内容中，可转为地图注记。

如道路名称、居民地名称、河流名称等。

1.3地图表达的补充表示其他补充的地图表达与具体的位置关系、语义，颜色有关，如注记的配置、同色符号的间断、不同色符号(注记)的压盖等，还包括重要的地图整饰内容。

二、程序设计本程序基于国际开源设计联盟OpenDesignAlliance(ODA)发布的软件开发库Teigha3.0.3开发。

完全独立于Autodesk公司开发的AutoCAD，不用再安装AutoCAD软件即可使用，具有很高的灵活性。

2.1转换流程1∶10000DLG成果数据到制图成果数据的转换程序主要包括独立运行的可执行程序和基于ArcGIS的插件两部分。

既可以直接打开可执行程序进行MDB成果数据的转换，也可以在ArcMap下通过插件注册的方式运行。

2.2ArcGISDesktop插件开发ArcGISDesktop开发的重点在于理解ArcGIS插件架构的运行机制。

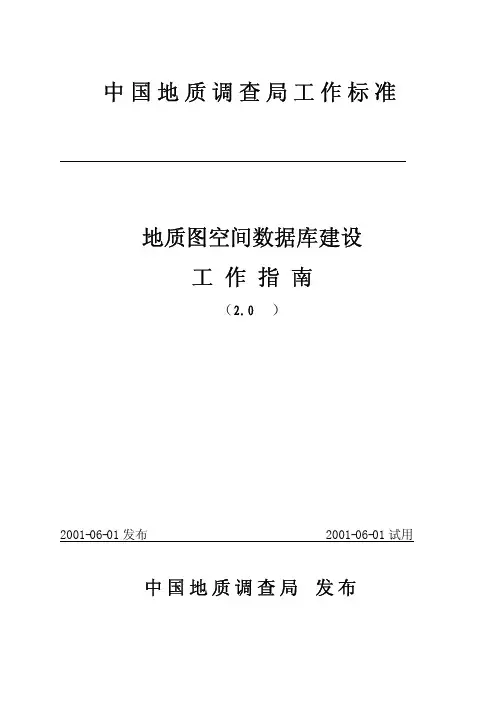

中国地质调查局工作标准地质图空间数据库建设工作指南（2.0版）2001-06-01发布 2001-06-01试用中国地质调查局发布前言建立地质图空间数据库，旨在对以图件为基础的地质信息（传统的文字报告及图件），利用GIS（地理信息系统）技术将信息数字化，为基础地质研究、国土资源合理开发利用、矿产资源评价、国民经济建设、制定区域规划、保护人类赖以生存的地质环境提供有效的数字化信息，实现全国基础地学数据信息共享及信息社会化服务，提高其利用程度和使用价值，并为地质科学的信息化、网络化建设提供数据源。
