广州市番禺区1：500地形图数据建库标准

__________________________________________________________基础地理信息数据建库技术规定（1:500 1:1000 1:2000）2018年5月发布 2018年5月开始实施__________________________________________________________XXXXXXX发布目录1 范围 (3)2 规范性引用文件 (3)3 术语和代号 (3)3.1 术语 (3)3.2 代号 (4)4 空间定位 (4)4.1 数学基础 (4)4.2 图幅分幅及编号方法 (4)4.3 有向点、线规定 (5)5 要素分类编码原则 (5)6 要素分类 (6)7 要素编码 (6)8 分类与代码扩充原则 (7)9 要素分层及图层属性 (7)10 入库数据的要求 (8)10.1 数据编码、数据结构要求 (8)10.2数据格式转换要求 (9)10.3逻辑一致性要求 (9)10.4接边处理要求 (9)11 数据入库 (9)附录A 基础地理信息要素分类（大类、中类） (10)附录B 1﹕500 1﹕1000 1﹕2000基础地理信息要素分类代码 (12)附录C 1﹕500 1﹕1000 1﹕2000基础地理信息数据库分层 (51)附录D 1﹕500 1﹕1000 1﹕2000基础地理信息数据库分层属性表 (53)附D.1 一般规定 (53)附D.2 测量控制点（CPTPT） (53)附D.3 坐标公里网（CPTLN） (54)附D.4 水系点（HYDPT） (54)附D.5 水系线（HYDLN） (55)附D.6 水系面（HYDPY） (56)附D.7 居民地点（RESPT） (57)附D.8 居民地线（RESLN） (59)附D.9 居民地面（RESPY） (61)附D.10 交通设施点(LRDPT) (63)附D.11 交通设施线(LRDLN) (64)附D.12 交通设施面(LRDPY) (65)附D.13 管线点（PIPPT） (67)附D.14 管线线（PIPLN） (67)附D.15 管线面（PIPPY） (68)附D.16 境界与政区点（BOUPT） (68)附D.17 境界与政区线（BOULN） (68)附D.18 行政区面（BOUPY） (69)附D.19 地貌点（TERPT） (69)附D.20 地貌线（TERLN） (70)附D.21 地貌面（TERPY） (70)附D.22 植被与土质点（VEGPT） (71)附D.23 植被与土质线（VEGLN） (72)附D.24 植被与土质面（VEGPY） (72)附D.25 文本注记 (73)1 范围本标准规定1﹕500、1﹕1000、1﹕2000基础地理信息要素分类与代码，用以标识数字形式的基础地理信息要素类型。

1：500、1：1000、1：2000基础数字地形图测绘规范▼▼把时间交给测量1：500、1：1000、1：2000基础数字地形图测绘规范1 范围........................................................................................................................... ............. （3） 2 规范性引用文件.. (3)3 总则........................................................................................................................... ............ （ 3）4 平面控制测量...................................................................................................................... （ 4）5 高程控制测量........................................................................................................................ （ 6）6 基础数字地形图的基本要求................................................................................................ （ 9） 7 图根控制测量 (11)8 数字测图........................................................................................................................... (14)9 基础数字地形图要素的表示 (15)10 基础字地形图基础要素的分类与代码 (19)11 基础数字地形图元数据 (21)12 图幅拼接、整饰、检查和资料整理 (22)13 基数字地形图测绘成果的提交 (23)附录A （资料性附录半测回高差互差及测回间高差互差限差△H 允速查表 (24)附录 B （规范性附录）房屋建筑结构分类表 (25)附录 C （规范性附录）基础要素数据分类（大类、中类） (26)附录D （规范性附录）基础数字地形图基础要素分类与代码 (27)附录 E （规范性附录）辅助要素类型编码 (41)附录F （规范性附录）基础数字地形图元数据文件的内容和格式 (42)附录G （资料性附录）1:500 基础数字地形图例样 (44)附录H （资料性附录）1:1 000 基础数字地形图例样 (45)附录I （资料性附录）1:2 000 基础数字地形图例样 (46)考文献........................................................................................................................... ............ （47） DB33/T 552－2005 II前言本标准是在我国大比例尺地形图测绘有关标准的基础上，结合我省近期科技的发展和生产的需求，并根据我省现阶段和今后一定时期国内外所采用的1:500 1:1000 1:2000 比例尺数字地形图测绘技术而制定的。

1：:500地形图入库数据整理流程本文针对1:500地形图建立数据库前数据整理工作流程进行介绍。

按照《京维基础地形图内业整理技术细则》的要求，经拼图分幅、数据处理、属性录入、数据汇总、数据核查、拓扑检查、数据入库等工序，对1:500数字化地形图数据进行整理。

详细流程图如下：一、准备工作1、培训主要是使员工对入库标准规范、cass处理流程、需要避免的问题等有具体的认知，达到数据能统一指标、统一流程、统一结果的目的。

2、上机实操主要是测试培训的效果，以便为按实操能力对人员进行任务的分配做参考。

二、数据预处理1、资料准备收集项目有关的地形图的所有版本，以最新版作为标准，对每一分块进行简单预处理（伪结点删除，重复实体删除），并对每一分块的图层按规范整理，图层标准命名如下表：2、数据预处理根据项目区域图对收集的地形图进行无缝拼接，构成一个整体，按照规范对其进行分幅。

3、任务分配、时间安排以图幅分单位，进行分配任务；根据任务量，并指定一个可实现的时间。

三、数据处理以图幅为单位，按以下步骤进行地形图数据整理（按照面、点、线进行综合整理）1、要素构面（JMD, SXM, ZBM）一个图层中有点线面三种元素，所以在执行这一步时，首先需将面独立分离成层。

其中只需要对JMD执行这一步骤即可。

构面的方式有以下几种：(1)可应用CASS软件的构面功能，即手动跟踪构面：将断断续续的复合线连接起来构成一个面。

例如：花坛、道路边线、房屋边线等等断开的线，可以通过手动构面，把它们围成的面域构造出来；即搜索封闭房屋：自动搜索某一图层上复合线围成的面域，并把它自动生成房屋面。

(2)原有轨迹复制编辑闭合(3)重新绘制(4)以上三种方法相互结合构面后需要自检：通过运行“面状地物封闭检查”功能实现。

面状地物封闭检查是面状地物入库前所必须进行的步骤。

在此功能下定义“首尾点间限差”，程序自动将没有闭合的面状地物将其首尾强行闭合，当首尾点的距离大于限差，则用新线将首尾点直接相连，否则尾点将并到首点，以达到入库的要求。

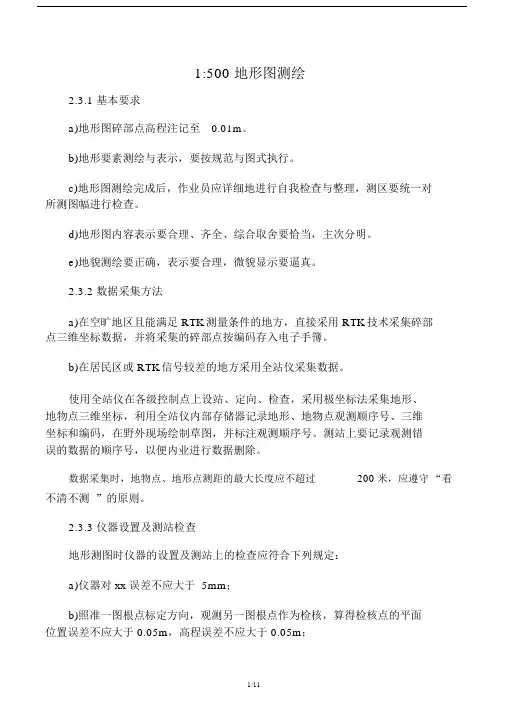

1:500 地形图测绘2.3.1 基本要求a)地形图碎部点高程注记至0.01m。

b)地形要素测绘与表示，要按规范与图式执行。

c)地形图测绘完成后，作业员应详细地进行自我检查与整理，测区要统一对所测图幅进行检查。

d)地形图内容表示要合理、齐全、综合取舍要恰当，主次分明。

e)地貌测绘要正确，表示要合理，微貌显示要逼真。

2.3.2 数据采集方法a)在空旷地区且能满足 RTK测量条件的地方，直接采用 RTK技术采集碎部点三维坐标数据，并将采集的碎部点按编码存入电子手簙。

b)在居民区或 RTK信号较差的地方采用全站仪采集数据。

使用全站仪在各级控制点上设站、定向、检查，采用极坐标法采集地形、地物点三维坐标，利用全站仪内部存储器记录地形、地物点观测顺序号、三维坐标和编码，在野外现场绘制草图，并标注观测顺序号。

测站上要记录观测错误的数据的顺序号，以便内业进行数据删除。

数据采集时，地物点、地形点测距的最大长度应不超过200 米，应遵守“看不清不测”的原则。

2.3.3 仪器设置及测站检查地形测图时仪器的设置及测站上的检查应符合下列规定：a)仪器对 xx 误差不应大于 5mm；b)照准一图根点标定方向，观测另一图根点作为检核，算得检核点的平面位置误差不应大于 0.05m，高程误差不应大于 0.05m；c)仪器高、棱镜高应量记至毫米。

2.3.4 数据处理将 RTK手簙或全站仪记录数据传输至计算机，对采集的数据进行检查，删除错误数据后，将数据格式转换为 CASS2008软件数据格式，利用软件展绘野外采集数据点号（即观测顺序号）（或编码）。

2.3.5 图形编辑对照野外绘制的草图，利用展绘到计算机软件上的点号（或编码）进行地形图的编辑，根据相应图式、规范和设计书要求对地物进行分层、编码。

2.3.6 地形图测绘内容及取舍本测区地形图测绘内容应表示：测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。

A1.4杭州市1:500、1:1000、1:2000地形图数据数据结构规程杭州市城市规划信息中心广州城市信息研究所有限公司2002年9月目录第1章主要内容与适用范围 (1)第2章引用标准 (1)第3章总则 (1)第4章类型说明与缩写 (2)第5章各层属性表结构 (3)5.1 测量控制点 (3)5.2 控制点注记 (3)5.3 控制点辅助线 (3)5.4 居民地 (3)5.5 线状房屋附属设施 (4)5.6 点状房屋附属设施 (4)5.7 垣栅 (4)5.8 单位名称标记点 (4)5.9 居民地注记 (4)5.10 居民地辅助层 (5)5.11 居民地边线 (5)5.12 线状工矿建筑及附属设施 (5)5.13 点状工矿建筑及附属设施 (5)5.14 场馆设施 (5)5.15 工矿设施注记 (5)5.16 工矿类辅助层 (6)5.17 工矿类边线 (6)5.18 铁路 (6)5.19 线状铁路附属设施 (6)5.20 点状铁路附属设施 (6)5.21 道路中心线 (7)5.23 线状道路附属设施 (7)5.24 点状道路附属设施 (7)5.25 道路注记 (7)5.26 道路辅助线 (8)5.27 各类管线 (8)5.28 线状管线附属设施 (8)5.29 点状管线附属设施 (8)5.30 管线注记 (8)5.31 管线辅助线 (9)5.32 面状水体 (9)5.33 岛屿 (9)5.34 单线河流及沟渠 (9)5.35 线状水系附属设施 (9)5.36 点状水系附属设施 (9)5.37 水体注记 (10)5.38 水系辅助层 (10)5.39 水系及附属设施边线 (10)5.40 境界面 (10)5.41 境界线 (10)5.42 地名标记点 (11)5.43 境界边线 (11)5.44 地名注记 (11)5.45 等高线 (11)5.46 坡、坎 (11)5.47 高程点 (12)5.48 地貌(线状) (12)5.49 地貌(点状) (12)5.50 土质 (12)5.51 地貌与土质注记 (12)5.52 地貌辅助层 (13)5.53 地质地貌边线 (13)5.54 植被(面) (13)5.55 植被(线) (13)5.57 植被注记 (13)5.58 植被边线 (14)5.59 内图廓 (14)5.60 地图图廓整饰线状要素 (14)5.61 地图图廓整饰注记 (14)第1章主要内容与适用范围本规程规定了1：500、1：1000、1：2000地形图数据各层的属性表结构、属性项的中英文名称、数据类型及宽度。

A1.3
杭州市1:500、1:1000、1:2000
地形图数据分层规程
杭州市规划局
广州城市信息研究所有限公司
2002年9月
目录
第1章主要内容与适用范围 (1)
第2章引用标准 (1)
第3章总则 (1)
第4章数据分层 (2)
第5章附注 (5)
第1章主要内容与适用范围
本规程规定了1：500、1：1000、1：2000地形图数据的分层，每层的名称与该层内数据的实体类型。

本规程适用于杭州市基础空间数据库管理系统中1：500、1：1000、1：2000地形图的数据分层。

第2章引用标准
《GB/T 14804-93 1：500 1：1000 1：2000 地形图要素分类与代码》（1994-08-01）
《GB/T 7929-1995 1：500 1：1000 1：2000 地形图图式》（1996-05-01）
《GB 1：500 1：1000 1：2000 地形图数字化规范》（1998-08-01）
第3章总则
（1）本规程将地形要素分为十大类；
（2）以地物要素的意义及实体类型（点、线、面）为地物要素聚类分层主要依据。

同时，每一大类设置一个注记层用于存放本大类的各种
注记，各大类内辅助线单独设层。

（3）各数据层所包含的地物要素由《杭州市1：500、1：1000、1：2000地形图要素分类编码规程》详细规定。

第4章数据分层
第5章附注
实体类型说明：P-----Point （点）L-----Line （线）R-----Region （面）。

测绘项目名称1:500地形图测绘服务标准和要求一、基本要求1. 地形图碎部点高程注记至0.01m。

2.地形要素测绘与表示,要按规范与图式执行。

3. 地形图测绘完成后,作业员应详细地进行自我检查与整理,测区要统一对所测图幅进行检查。

4. 地形图内容表示要合理、齐全、综合取舍要恰当,主次分明。

5.地貌测绘要正确,表示要合理,微貌显示要逼真。

二、数据采集方法1.在空旷地区且能满足RTK测量条件的地方,直接采用RTK技术采集碎部点三维坐标数据,并将采集的碎部点按编码存入电子手簙。

2. 在居民区或RTK信号较差的地方采用全站仪采集数据。

使用全站仪在各级控制点上设站、定向、检查,采用极坐标法采集地形、地物点三维坐标,利用全站仪内部存储器记录地形、地物点观测顺序号、三维坐标和编码,在野外现场绘制草图,并标注观测顺序号。

测站上要记录观测错误的数据的顺序号,以便内业进行数据删除。

数据采集时,地物点、地形点测距的最大长度应不超过200米,应遵守“看不清不测”的原则。

三、仪器设置及测站检查地形测图时仪器的设置及测站上的检查应符合下列规定:1.仪器对中误差不应大于5mm;2.照准一图根点标定方向,观测另一图根点作为检核,算得检核点的平面位置误差不应大于0.05m,高程误差不应大于0.05m;3.仪器高、棱镜高应量记至毫米。

四、数据处理将RTK手簙或全站仪记录数据传输至计算机,对采集的数据进行检查,删除错误数据后,将数据格式转换为CASS2008软件数据格式,利用软件展绘野外采集数据点号(即观测顺序号)(或编码)。

1.图形编辑对照野外绘制的草图,利用展绘到计算机软件上的点号(或编码)进行地形图的编辑,根据相应图式、规范和设计书要求对地物进行分层、编码。

2. 地形图测绘内容及取舍本测区地形图测绘内容应表示:测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、地貌和土质、植被等各项地物、地貌要素,以及地理名称注记等。

基础地形图数据库规范（1：500、1：1000、1：2000）1综述1.1 目的为建设大比例尺基础地形图空间数据库制定数据库建设规范，并通过该规范指导数据库建设。

1.2 适用范围本方案适用于1：500、1：1000、1：2000大比例尺基础地形数据。

本规程规定了大比例尺基础地形图数据的分层，每层的名称与该层内数据的实体类型；各层的属性结构，包括各层的属性表结构、属性项的中英文名称及属性类型宽度；基础地形图数据分类与编码，用以标识该比例尺范围地形图要素数字信息，保证其存储交换的一致性。

本规程适用于大比例尺基础地形图的数据建库与更新。

各部门可根据本专业、行业的需要和地区特点，在对此规程定义的数据结构上进行扩展和补充。

本规程适用于大比例尺基础数字地形图为基础的各种空间信息系统中地形图要素信息的采集，存储，检索，分析，输出及交换。

各部门在进行各种形式的数字化测图时，可根据不同的专业需要，依据本规程所规定的分类体系和编码方法进行增补和扩延，或采用便于向本规程转换的分类编码。

1.3 制定原则✓保证按本方案生产的数据与国标2007年的地形图示保持一致；✓保证按本方案生产的数据在转入数据库后可以实现标准图的输出；1.4 引用标准下列标准包含的条文，通过本标准中引用而构成本规程的条文。

本规范制订时，所示标准均为有效。

所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性：1)《基础地理信息要素分类与代码》（GB/T 13923-2006）；2)《国家基本比例尺地图图式第1部分：1：500 1：1000 1：2000 地形图图式》（GB/T 20257-2007）；3)《基础地理信息要素数据字典第1部分：1：500 1：1000 1：2000 基础地理信息要素数据字典》（GB/T 20258.1-2007）；4)《基础地理信息标准数据基本规定》（GB 21139-2007）；5)《城市基础地理信息系统技术规范》（CJJ 100-2004,J 298-2004）。

番禺区地理信息系统1：500地形图数据建库标准番禺区国土资源和房屋管理2009年10月目录测量控制点类....................................................................... 居民地类........................................................................... 工矿建筑类......................................................................... 交通类............................................................................. 管线类............................................................................. 水系类............................................................................. 境界类............................................................................. 地质地貌类......................................................................... 植被类............................................................................. 地图整饰类.........................................................................3.1.2属性结构................................................................总则...............................................................................测量控制点.........................................................................控制点注记.........................................................................控制点辅助线.......................................................................居民地.............................................................................居民的辅助面.......................................................................线状房屋附属设施...................................................................点状房屋附属设施...................................................................单位名称标记点.....................................................................居民地注记.........................................................................水体注记...........................................................................地名标记点.........................................................................地名注记...........................................................................等高线.............................................................................高程点.............................................................................线状地貌和土质.....................................................................点状地貌和土质.....................................................................面状地貌...........................................................................地貌与土质注记.....................................................................面状植被...........................................................................线状植被...........................................................................点状植被...........................................................................植被注记...........................................................................内图廓.............................................................................坐标格网...........................................................................图廓外注记.........................................................................3.1.3要素编码................................................................测量控制点类.......................................................................居民地类..........................................................................工矿建筑类.........................................................................交通类.............................................................................1.概述1.1目的随着全国第二次土地调查外业工作的结束，向上级单位提交内业建库成果的时间也越来越紧迫，在番禺区作业的各个外业作业队都等着一套统一的建库标准整理入库。

广州市城市规划局规划建设业务送审图纸深度和要求的规定（试行）（修建性详细规划部分）为提高我局立案及行政审批效率，规范规划建设业务审批成果，建立统一标准的数据信息库，特制定本规定。

第二条用地类业务送审图纸的深度和要求一、现况地形图1．采用广州市平面坐标系统和高程系统测绘；2．图纸比例为1/500或1/2000；3．盖有原勘测单位的出图章；4．图纸为蓝图，可用铅笔在其中一份图上标示建设用地的位置，不得使用其他彩色线条或色块。

二、总平面关系布置图1．反映建设项目的工艺流程关系；2．标明建设项目的用地面积、建筑密度、容积率、总建筑面积等基本指标；3．标注尺寸和图纸比例；4．盖有建设单位的印章。

三、总平面规划图1．标明图纸要素，如图名、指北针、比例尺、图例、图标、图签等；2．附有建筑明细表，明确保留建筑物和规划建筑物的功能、层数、面积、编号等；3．附有经济技术指标表，明确总用地面积、容积率、总建筑面积、建筑密度、绿地率等指标；4．盖有建设单位的印章、具备资质的设计单位的出图章和资质章。

第三条规划类业务送审图纸的深度和要求一、现况地形图1．采用广州市平面坐标系统和高程系统测绘；2．图纸比例为1/500或1/2000；3．盖有原勘测单位的出图章；4．图纸为蓝图，不得使用其他任何标示。

二、绘制在1/500广州市平面坐标系统和高程系统的现况地形图上的总平面图1．蓝图加绘墨线图，图纸不得使用任何彩色线条或色块；2．要求与相应阶段的总平面规划图同；3．盖有建设单位的印章、具备资质的设计单位的出图章。

三、总平面规划图（一）基地区位图（可附在总平面规划图上）1．图纸为蓝图，不得使用任何彩色线条或色块；2．标明图纸要素，如图名、指北针、图例、图标、图签等；3．独立于总平面规划图时须盖有建设单位的印章、具备资质的设计单位的出图章。

（二）总平面规划图1．图纸为蓝图，不得使用任何彩色线条或色块；2．标明图纸要素，如图名、指北针、比例尺、图例、图标、图签等；3．图纸比例为1/500或1/1000，制图单位为米；4．图纸应清晰、完整反映以下内容：（1）建设用地红线及坐标、绿地、广场、硬地、停车场、水体、体育运动场地、公共服务设施和基础设施用地、历史文物保护用地及其他特殊用地；（2）各类不同类型的用地，除标明范围外，还要用文字标注清楚或用图例表示清楚；（3）规划用地平衡表；（4）不同等级道路的宽度和转弯半径，规划道路中线交点、拐点坐标、中线转弯半径，规划河涌中线交点、拐点坐标、中线转弯半径，规划高压线、珠江导治线坐标；（5）铁路、高压走廊、规划河涌等各类规划控制线的控制宽度；（6）建筑物、构筑物的垂直投影内、外轮廓线，线条应当易于区别并符合建筑制图规范；（7）保留和规划建筑物的功能性质、层数和编号，其中建筑物的层数和编号应当易于区别，层数一般标注在建筑物的右上角；（8）建筑物（包括首层建筑物）与建设用地红线、规划道路边线、规划道路中线、铁路、高压线或高压走廊、规划河涌和其他规划控制线的距离、建筑间距（建筑间距以建筑物高度的倍数表示，并标明实际距离）；（9）标准层的建筑面积（户数、每户建筑面积）及每幢建筑物的总建筑面积（总户数），并附有标准层平面图；（10）配套公共服务和基础设施项目在建筑物的具体位置和楼层；（11）经济技术指标表，包括总用地面积、可开发用地面积、各类分项建筑面积、保留各建筑面积及分项建筑面积、规划建筑分项建筑面积、容积率、建筑密度、塔楼建筑密度、绿地面积、绿地率、公共绿地面积等；居住区还包括住宅毛容积率、人均公共绿地面积、规划居住户数、规划居住人口等；（12）公建配套设施明细表，包括项目名称、用地面积、建筑面积及具体设置位置；（13）居住区综合技术经济指标的项目应包括必要指标和可选用指标两类，其项目及计量单位应符合表1的规定；5．盖有建设单位的印章、具备资质的设计单位的出图章。
