地埋电缆施工工艺方法及技术措施地埋电缆施工工艺方法及技术措施一、施工工艺流程施工准备→电缆桥架敷设→电缆敷设→绝缘测试→标志牌。
二、施工方法1、电缆敷设（1）水平敷设敷设方法可用人力或机械牵引。
电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。
拐弯处应以最大截面电缆允许弯曲半径为准。
电缆严禁绞拧、护层断裂和表面严重划伤。
不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。
电缆转弯和分支应有序叠放，排列整齐。
（2）垂直敷设垂直敷设，有条件时最好自上而下敷设。
土建拆吊车前，将电缆吊至楼层顶部。
敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和部分楼层应采取防滑措施。
自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。
高层、大截面电缆宜用机械牵引敷设。
沿桥架或线槽敷设时，每层至少加装两道卡固支架。
敷设时，应放一根立即卡固一根。
电缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。
2、挂标志牌标志牌规格应一致，并有防腐功能，挂装应牢固。
标志牌上应注明回路编号、电缆编号、规格、型号及电压等级和敷设日期。
沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌，每2米挂一标志牌，施工完毕做好成品保护。
三、施工技术措施1、施工前应对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象。
2、电缆敷设前进行绝缘测定。
如工程采用1kV以下电缆，用1kV 摇表摇测线间及对地的绝缘电阻不低于10MΩ。
摇测完毕，应将芯线对地放电。
3、电缆测试完毕，电缆端部应用橡皮包布密封后再用胶布包好。
4、电缆敷设机具的配备：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。
人力放电缆时将滚轮提前安装好。
5、临时联络指挥系统的设置线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。

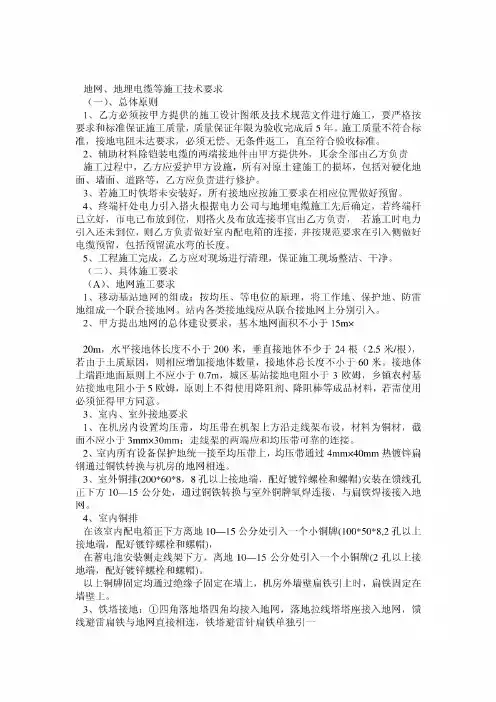

地网、地埋电缆等施工技术要求〔一〕、整体原那么一、乙方必需按甲方提供的施工设计图纸及技术标准文件进展施工，要严格按要求和标准保证施工质量，质量保证年限为验收完成后5年。
施工质量不符合标准，接地电阻未达要求，必需无偿、无条件返工，直至符合验收标准。
二、辅助材料除铠装电缆的两头接地件由甲方提供外，其余全数由乙方负责施工进程中，乙方应保护甲方设施，所有对原土建施工的损坏，包括对硬化地面、墙面、道路等，乙方应负责进展修护。
3、假设施工时铁塔未安装好，所有接地应按施工要求在相应位置做好预留。
4、终端杆处电力引入搭火按照电力公司与地埋电缆施工前后肯定，假设终端杆已立好，市电已布放到位，那么搭火及布放连接事宜由乙方负责，假设施工时电力引入还未到位，那么乙方负责做好室内配电箱的连接，并按标准要求在引入侧做好电缆预留，包括预留流水弯的长度。
五、工程施工完成，乙方应对现场进展清理，保证施工现场整洁、干净。
〔二〕、具体施工要求〔A〕、地网施工要求一、移动基站地网的组成：按均压、等电位的原理，将工作地、保护地、防雷地组成一个联合接地网。
站内各类接地线应从联合接地网上别离引入。
二、甲方提出地网的整体成立要求，根本地网面积不小于15m×20m，水平接地体长度不小于200米，垂直接地体很多于24根〔/根〕，假设由于土质原因，那么相应增加接地体数量，接地体总长度不小于60米。
接地体上端距地面原那么上不该小于0.7m，城区基站接地电阻小于3欧姆，乡镇农村基站接地电阻小于5欧姆，原那么上不得利用降阻剂、降阻棒等成品材料，假设需利用必需征得甲方同意。
3、室内、室外接地要求一、在机房内设置均压带，均压带在机架上方沿走线架布设，材料为铜材，截面不该小于3mm×30mm；走线架的两头应和均压带靠得住的连接。
二、室内所有设备保护地统一接至均压带上，均压带通过4mm×40mm热镀锌扁钢通过铜铁转换与机房的地网相连。
地埋光缆敷设规范篇一：直埋光缆施工规范直埋光缆施工技术要求一、开挖缆沟1、路由复测缆沟开挖前，现场监理员应依据批准的施工图设计重点做好如下工作：（1）核定光缆路由的具体走向、敷设方式、环境条件及接头的具体地点，是否符合施工图设计；（2）核定地面距离和中继段长度；（3）核定光缆穿越障碍物需要采取防护措施地段的具体位置和处理措施；（4）核定光缆沟坎、护坎、护坡、堵塞等光缆保护的地点、地段和数量；（5）光缆与其他设施、树木、建筑物及地下管线等最小距离要符合验收技术标准；（6）光缆的路由走向、敷设位置及接续点应保证安全可靠，便于施工、维护。
由于客观情况的影响确需变更设计时，路由变更小于1.0km，可由施工单位、随工验收单位和工程建设监理单位现场确定，作好记录，并以书面形式报告建设单位备查。
路由变更大于1.0km时，报告建设单位，请设计单位处理；2、开挖缆沟（1）开挖缆沟前，施工单位应依据批准的施工图设计，沿路由撒放灰线，直线段灰线撒放应顺直，不应有蛇形弯或脱节现象；（2）缆沟沟深符合如下标准：A：普通土、硬土、经过市郊、村镇、沟、渠、水塘及穿越铁路（距路面基底）≥1.2米；B：砂砾土、软石≥1.0米；C：坚石、流砂、市区人行道、公路路肩≥0.8米；D：公路边沟，石质（坚石、软石）≥边沟设计深度以下0.4米，其它土质≥边沟设计深度以下0.8米；二、敷设直埋光缆1、光缆配盘（1）光缆配盘施工单位应根据复测路由计算出光缆敷设的总长度及光纤全程传输质量要求，选配单盘光缆；（2）光缆应尽量做到整盘敷设，以减少中间接头。
水线、防蚁、加强型光缆优先配盘；（3）靠设备侧的第1、2段光缆的长度应大于1.0公里；（4）应尽量将低衰耗的光缆配置在80公里以上的大长度中继段内；（5）管道光缆接头应避开交通道口，管道光缆与直埋光缆相接，其接头必须设在人孔内，一个人孔内只能安装两个接头；（6）直埋光缆接头应尽可能安排在地势平坦和地质稳固地点，光缆接头应避开水塘、河流、河渠及道路等，沿路肩敷设，接头设置手孔；（7）光缆端别的确定：正常情况下：（东向、北向）为A 端，（南向、西向）为B端；（8）光缆端盘结果应填入“中继段光缆配盘表”，同时应按配盘表在选用的光缆盘上标明该盘光缆所在的中继段别及光缆配盘编号。
地网配套施工技术要求1 基站地网施工1.1 地网沟开挖、接地体安装1 地网沟开挖时，应参照标准图进行开挖。
地网配套施工规范要基站地网施工标准图：2 地网沟深度要求不小于0.7米，沟宽不宜少于0.4米。
水平接地体顶面距原土面不低于0.7米，地网应尽量安装在沟中间位置。
3 地网所采用的垂直接地体为50mm*50mm*5mm热镀锌角钢，长度1.5米；水平接地体采用40mm*4mm热镀锌扁钢。
均要求外表进行镀锌处理，无锈蚀。
4 垂直接地体数量不少于40根，水平接地体长度不少于210米。
当地阻达不到要求时，应增加相应地网延伸线之间的连接及增加垂直接地体。
5 机房防雷引下线、室外走线架、馈线避雷扁钢单独接入地网，铁塔避雷针扁钢的接地应在距塔基12米处单独做一个3米见方的田字地网。
6 水平接地体与垂直接地体焊接工艺合格，满焊牢固，无漏焊，蜂窝等现象。
水平接地体搭焊长度应大于其宽度(4cm)的2倍，焊接体防锈漆或沥青油作防锈处理。
7 对于城区站点，地网扁钢上墙的固定等应每隔1.5m用膨胀螺栓在扁铁穿孔后与墙体进行固定，横平竖直，保持与建筑物的协调美观。
8 经现场监理人员检查，各项施工均符合施工要求后，才能进行地网沟回填，回填土应高出原土面20厘米左右，防止沉降。
1.2 接地铜牌安装从地网垂直接地体上共引出六根扁钢连接接地铜牌，其中室内铜牌3块，室外铜牌3块。
室内3块铜牌安装位置分别为：1）馈线窗对面墙垂直走线架左下方距地板砖0.15米处，铜牌为1孔，做连接均压带用；2）交流配电箱正下方距地板砖0.15米处，铜牌为3孔，做配电箱接地用；3）蓄电池侧垂直走线架正下方距地板砖0.15米处，铜牌为3孔，做蓄电池框接地用。
室外3块铜牌安装位置分别为：1）室外馈线窗正下方0.15米处，铜牌为8孔(规格为长200mm*宽60mm*厚6mm)，做室内综合架光缆加强芯处接地、馈线避雷器接地线及室外7/8馈线第三次接地用；8孔铜牌通过铜铁转换与扁铁焊接接入地网，铜牌通过绝缘子固定在墙上，引上扁铁固定在墙壁上。
