安装工程施工图预算编制实例

第1篇一、项目背景某市新建一座商业综合体项目，总建筑面积为10万平方米，包括地上5层、地下2层。

项目包括商业、办公、酒店和地下车库等功能区域。

为了确保项目顺利实施，我们需要对整个工程进行详细的概预算编制。

二、工程概况1. 地上建筑：包括商业、办公和酒店三个区域，总建筑面积为6.5万平方米。

2. 地下建筑：包括地下车库和设备用房，总建筑面积为3.5万平方米。

3. 主要结构：框架-剪力墙结构，抗震设防烈度为7度。

4. 工程造价：根据市场行情和项目特点，预计工程造价为5亿元。

三、概预算编制1. 工程量计算（1）地上建筑：主要包括土建工程、装饰装修工程、电气工程、给排水工程、暖通空调工程等。

（2）地下建筑：主要包括土建工程、装饰装修工程、电气工程、给排水工程、暖通空调工程、消防工程等。

2. 材料价格查询（1）根据市场行情，查询各类建筑材料、设备、安装工程等价格。

（2）结合项目特点，确定材料价格。

3. 人工费计算（1）根据工程特点和施工工艺，确定各类人工工种及工资标准。

（2）计算人工费。

4. 施工机械费计算（1）根据工程特点和施工工艺，确定各类施工机械及设备。

（2）计算施工机械费。

5. 管理费计算（1）根据工程特点和施工工艺，确定各类管理费用。

（2）计算管理费。

6. 利润及税金计算（1）根据国家相关政策，确定利润及税金。

（2）计算利润及税金。

四、概预算结果根据以上计算，本项目概预算如下：1. 地上建筑概预算：2.5亿元。

2. 地下建筑概预算：1.5亿元。

3. 工程总概预算：4亿元。

4. 利润及税金：5000万元。

5. 工程总概预算（含利润及税金）：4.5亿元。

五、总结通过对本项目的工程施工概预算编制，我们可以明确项目投资规模、工程量、材料价格、人工费、施工机械费、管理费、利润及税金等关键指标。

这有助于项目管理者合理控制工程成本，确保项目顺利实施。

同时，为项目融资、招标、合同签订等环节提供有力支持。

第2篇一、项目背景某市某区一住宅小区项目，占地面积约10万平方米，总建筑面积约20万平方米，包含住宅、商业、地下车库等配套设施。

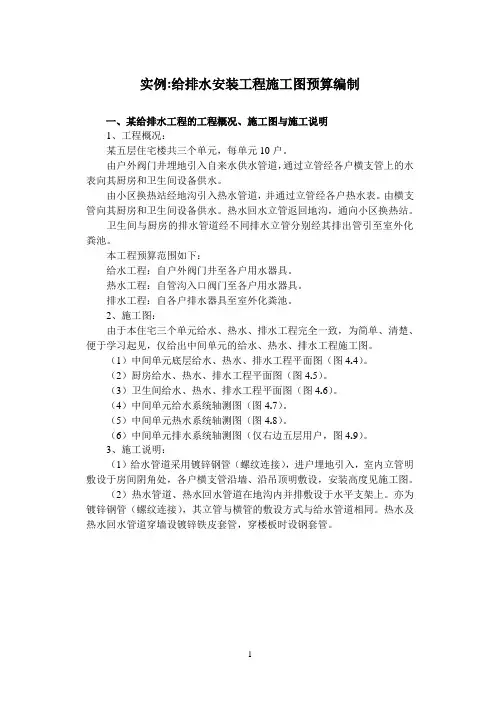

实例:给排水安装工程施工图预算编制一、某给排水工程的工程概况、施工图与施工说明1、工程概况：某五层住宅楼共三个单元，每单元10户。

由户外阀门井埋地引入自来水供水管道，通过立管经各户横支管上的水表向其厨房和卫生间设备供水。

由小区换热站经地沟引入热水管道，并通过立管经各户热水表。

由横支管向其厨房和卫生间设备供水。

热水回水立管返回地沟，通向小区换热站。

卫生间与厨房的排水管道经不同排水立管分别经其排出管引至室外化粪池。

本工程预算范围如下：给水工程：自户外阀门井至各户用水器具。

热水工程：自管沟入口阀门至各户用水器具。

排水工程：自各户排水器具至室外化粪池。

2、施工图：由于本住宅三个单元给水、热水、排水工程完全一致，为简单、清楚、便于学习起见，仅给出中间单元的给水、热水、排水工程施工图。

（1）中间单元底层给水、热水、排水工程平面图（图4.4）。

（2）厨房给水、热水、排水工程平面图（图4.5）。

（3）卫生间给水、热水、排水工程平面图（图4.6）。

（4）中间单元给水系统轴测图（图4.7）。

（5）中间单元热水系统轴测图（图4.8）。

（6）中间单元排水系统轴测图（仅右边五层用户，图4.9）。

3、施工说明：（1）给水管道采用镀锌钢管（螺纹连接），进户埋地引入，室内立管明敷设于房间阴角处，各户横支管沿墙、沿吊顶明敷设，安装高度见施工图。

（2）热水管道、热水回水管道在地沟内并排敷设于水平支架上。

亦为镀锌钢管（螺纹连接），其立管与横管的敷设方式与给水管道相同。

热水及热水回水管道穿墙设镀锌铁皮套管，穿楼板时设钢套管。

图4.4 中间单元底层给水、热水、排水工程平面图图4.5 厨房给水、热水、排水工程平面图图4.6 卫生间给水、热水、排水工程平面图图4.7 中间单元给水系统轴测图3图4.8 中间单元热水系统轴测图4图4.9 中间单元排水系统轴测图(仅右边五层用户)5（3）冷、热水管道同时安装时应符合下列规定：①上、下平行安装时热水管道应在冷水管道上方。

土建施工图预算编制实例引言土建施工图预算是土建工程施工过程中非常重要的一环，它是对土建工程项目各项费用进行科学合理计算和控制的依据。

本文将以一个具体实例来说明土建施工图预算的编制过程，帮助读者了解土建施工图预算的基本原理和方法。

项目概况本文所述的项目为一座新建的办公楼，地上共有10层，每层面积为500平方米，地下有2层，每层面积为400平方米。

建筑的结构为框架结构，屋面为水泥瓦屋面。

施工图预算的编制步骤第一步：了解工程量清单在编制施工图预算之前，首先要进行工程量的测算和计算。

根据该项目的特点，我们需要编制以下的工程量清单：1.结构工程量清单：包括地基工程量、混凝土工程量、钢筋工程量等；2.安装工程量清单：包括电气安装、给排水安装、空调安装等；3.装修工程量清单：包括墙面装修、地面装修、天花板装修等。

第二步：确定单位工程造价根据工程量清单以及对应的市场行情，我们可以确定各个单位工程的造价。

这需要参考市场价格和历史数据，并结合实际情况进行估算。

以本文所述项目为例，我们假设结构工程造价为2000元/平方米，安装工程造价为1000元/平方米，装修工程造价为1500元/平方米。

第三步：计算各单位工程费用在确定了单位工程造价之后，我们可以计算各个单位工程的费用。

以本项目的结构工程为例，10层楼每层面积为500平方米，地下2层每层面积为400平方米，所以结构工程的费用可以计算为：结构工程费用 = (地上层数 * 单层面积 * 结构工程造价) + (地下层数 * 单层面积 * 结构工程造价)= (10 * 500 * 2000) + (2 * 400 * 2000)= 10,000,000 + 1,600,000= 11,600,000 元同样的方法，我们可以计算出安装工程和装修工程的费用。

第四步：综合计算总造价最后，根据各单位工程的费用，我们可以综合计算出整个项目的总造价。

以本项目为例，总造价可以计算为：总造价 = 结构工程费用 + 安装工程费用 + 装修工程费用= 11,600,000 + (10 * 500 * 1000) + (10 * 500 * 1500)= 11,600,000 + 5,000,000 + 7,500,000= 24,100,000 元结论通过以上实例，我们可以看到，土建施工图预算编制是一个复杂而且系统性强的工作，需要深入了解工程量清单、市场行情以及历史数据。

第 1 页福建工程学院学院毕业设计(论文）说明书题目：和平丽景售楼处施工图预算系别：土木工程系专业：土木工程学生:黄财存设计指导教师：黄财存武汉化工学院毕业论文第2 页目录摘要 (3)一、设计简介 (4)二、工程预算书的编制过程 (4)三、工程量计算规则说明 (5)(一) 土石方工程 (5)（二）脚手架工程 (5)（三）砌体工程 (6)(四）模板工程 (6)（五) 混凝土及钢筋混凝土工程 (6)（六）门窗工程 (7)（七）楼地面工程 (7)（八）屋面工程 (7)（九）墙面装饰工程 (7)四、定额套用说明 (7)五、工程取费说明 (8)六、编制过程中遇到的问题及解决的方法 (8)七、设计结果汇总分析 (9)八、设计心得 (10)致谢 (12)参考文献 (13)附录：和平丽景售楼处施工图预算 (14)武汉化工学院毕业论文第3 页摘要:本设计是依据一套二层框架结构的施工图纸，按照施工图预算书编制的程序,遵循工程量计算规则,以全国统一工程基础定额-—《湖北省统一基价表》为编制依据，而编制出来的一套工程预算书。

在编制过程中,笔者详尽计算了钢筋工程量，各分部分项工程都严格遵循定额中工程量计算规则，并查阅了大量相关书籍。

最后对设计结果进行了汇总和分析，根据整个设计过程中的心得，形成了设计说明书.工程预算书的编制是这次设计的重点，由于经验的不足,在工程量细节处理上，还存在着很多缺陷.关键词：工程量定额规则计算说明心得武汉化工学院毕业论文第4 页一、设计简介建筑工程概预算是确定和控制拟建工程项目全部费用的文件。

本设计是依据新奥置业公司提供的一套二层框架结构的施工图纸进行的。

因为时间和能力的有限，笔者在计算过程中选择的其中最具代表性的综合楼进行设计.其中建筑施工图12张，结构施工图9张.本套图纸最大的特点是，结构简易，钢筋用量多，结构图全部使用平法标注。

该设计涉及九个分部分项工程,包括土石方工程、脚手架工程、砌体工程、模板工程、混凝土及钢筋混凝土工程、门窗工程、楼地面工程、屋面工程、墙面装饰工程,其中钢筋混凝土工程是本次设计的重点。

一、室内给排水工程施工图预算编制实例（一）施工图与施工说明1．施工图见图5-1至5-52．施工图说明(1) 生活给水采用镀锌钢管。

给水管道穿墙、穿楼板均设钢制套管，当DN≤32时，套管比管子规格大二号，当DN≥40时，套管比管子规格大一号。

(2) 排水管道采用排水铸铁承插管，石棉水泥接口；明装时，铸铁管除锈后刷防锈漆二遍，银粉漆两遍；埋地敷设时，铸铁管除锈后刷热沥青两遍；地下室内的铸铁管，除锈后刷防锈漆二遍；室外保温墙内的铸铁管，除锈后刷防锈漆二遍，采用玻璃棉毡（δ=30mm）保温，外缠玻璃布做保护层。

（3）明设钢支、吊架除锈后刷防锈漆二遍，银粉漆二遍；暗设钢支、吊架除锈后刷防锈漆二遍。

（4）其它未详事宜，执行《建筑给排水及采暖施工质量验收规范》的有关规定。

（二）划分分项工程项目1．室内给水系统安装(1) 镀锌钢管安装(2) 管道支架制作安装(3) 钢套管制作安装(4) 管道消毒、冲洗(5) 阀门安装(6) 水表组成、安装(7) 管道支架除锈刷油2．室内排水系统安装(1) 承插铸铁排水管安装(2) 浴盆安装(3) 洗脸盆安装(4) 洗涤盆安装(5) 坐式大便器安装(6) 地漏安装(7) 水龙头安装(8) 铸铁排水管除锈、刷油(9) 管道支架除绣、刷油(10) 管道绝热(11) 绝热保护层安装(12) 埋地排水铸铁管道人工挖沟槽和回填土(13) 排水立管下砖墩砌筑（三）工程量计算1．给水系统（1）镀锌钢管安装镀锌钢管安装以室内地坪为界，分地上和地下两部分。

工程量按图注尺寸以一定顺序计算。

为了便于计算，核查工程量，本例在图5-3上进行了部位编号。

（2）管道支架制作安装根据工程量计算规则，只计算DN≥40的钢管支架制作安装工程量。

管道支架重量，按支架型钢规格、长度和支架数量确定。

1）支架数量的确定方法固定支架的安装位置由设计人员在施工图中予以确定。

活动支架的安装位置一般设计不予确定，必须根据施工及验收规范的规定具体定位。

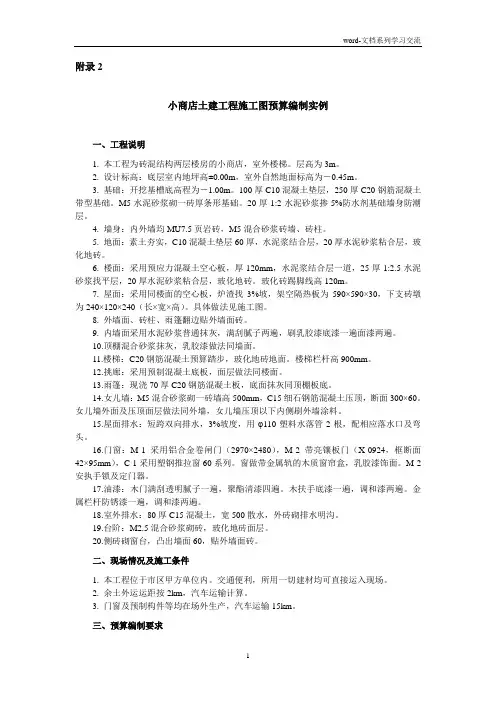

附录2小商店土建工程施工图预算编制实例一、工程说明1. 本工程为砖混结构两层楼房的小商店，室外楼梯。

层高为3m。

2. 设计标高：底层室内地坪高±0.00m，室外自然地面标高为－0.45m。

3. 基础：开挖基槽底高程为－1.00m。

100厚C10混凝土垫层，250厚C20钢筋混凝土带型基础。

M5水泥砂浆砌一砖厚条形基础。

20厚1:2水泥砂浆掺5%防水剂基础墙身防潮层。

4. 墙身：内外墙均MU7.5页岩砖，M5混合砂浆砖墙、砖柱。

5. 地面：素土夯实，C10混凝土垫层60厚，水泥浆结合层，20厚水泥砂浆粘合层，玻化地砖。

6. 楼面：采用预应力混凝土空心板，厚120mm，水泥浆结合层一道，25厚1:2.5水泥砂浆找平层，20厚水泥砂浆粘合层，玻化地砖。

玻化砖踢脚线高120m。

7. 屋面：采用同楼面的空心板，炉渣找3%坡，架空隔热板为590×590×30，下支砖墩为240×120×240（长×宽×高）。

具体做法见施工图。

8. 外墙面、砖柱、雨篷翻边贴外墙面砖。

9. 内墙面采用水泥砂浆普通抹灰，满刮腻子两遍，刷乳胶漆底漆一遍面漆两遍。

10.顶棚混合砂浆抹灰，乳胶漆做法同墙面。

11.楼梯：C20钢筋混凝土预算踏步，玻化地砖地面。

楼梯栏杆高900mm。

12.挑廊：采用预制混凝土底板，面层做法同楼面。

13.雨篷：现浇70厚C20钢筋混凝土板，底面抹灰同顶棚板底。

14.女儿墙：M5混合砂浆砌一砖墙高500mm，C15细石钢筋混凝土压顶，断面300×60。

女儿墙外面及压顶面层做法同外墙，女儿墙压顶以下内侧刷外墙涂料。

15.屋面排水：短跨双向排水，3%坡度，用φ110塑料水落管2根，配相应落水口及弯头。

16.门窗：M-1采用铝合金卷闸门（2970×2480），M-2带亮镶板门（X-0924，框断面42×95mm），C-1采用塑钢推拉窗60系列。

通风、空图预算Ø机械排风：利用风机产生的的空气或废气经过消毒之后排至室外。

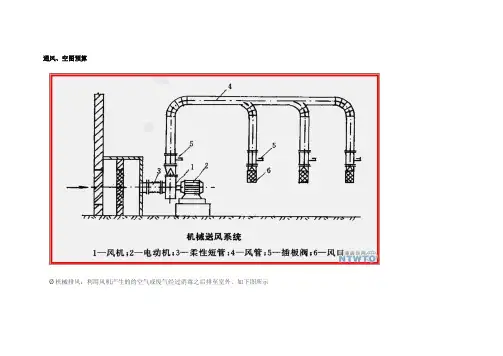

如下图所示动力，将室内污浊2、通风工程系统组成①送风（给风）系统组成(J系统），如下图所示.Ø吸（回、排）风口：将房间内浊气吸入回风管道，送回空气处理室处理.Ø管道配件（管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。

Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。

②排风（P）系统组成，如下图所示.Ø排风口：将浊气吸入排风管内。

有吸风口、排风口、侧吸罩等部件。

Ø排风管：输送浊气的管道。

Ø排风机：排风机是将浊气用机械能量从排气管中排出.Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。

Ø除尘器:用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。

如旋风除尘器、袋式除尘器、滤尘器等。

Ø其他管件和部件等:见送风系统。

二、通风安装工程量计算（一）通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。

①风管展开面积:不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。

②风管长度计算：一律以施工图所示中心线长度为准。

包括弯头、三通、变径管、天圆地方管件长度.支管长度以支管中心线与主管中心线交接点为分界点.风管长度不包括部件所占长度.部件长度值按教材表5。

2计取。

③风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。

风管制作与安装定额不包括:过跨风管的落地支架制安。

按重量另计其费用，使用通风空调分册相关子目.④净化通风管道及部件制作与安装,工程量计算方法与一般通风管道相同，用相应定额，但是，零部件安装要计算净化费,按相应部件子目安装基价的35%作为净化费。

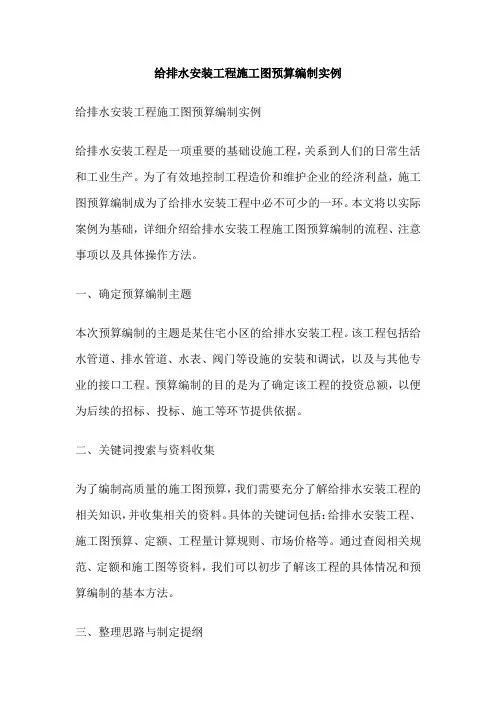

给排水安装工程施工图预算编制实例给排水安装工程施工图预算编制实例给排水安装工程是一项重要的基础设施工程，关系到人们的日常生活和工业生产。

为了有效地控制工程造价和维护企业的经济利益，施工图预算编制成为了给排水安装工程中必不可少的一环。

本文将以实际案例为基础，详细介绍给排水安装工程施工图预算编制的流程、注意事项以及具体操作方法。

一、确定预算编制主题本次预算编制的主题是某住宅小区的给排水安装工程。

该工程包括给水管道、排水管道、水表、阀门等设施的安装和调试，以及与其他专业的接口工程。

预算编制的目的是为了确定该工程的投资总额，以便为后续的招标、投标、施工等环节提供依据。

二、关键词搜索与资料收集为了编制高质量的施工图预算，我们需要充分了解给排水安装工程的相关知识，并收集相关的资料。

具体的关键词包括：给排水安装工程、施工图预算、定额、工程量计算规则、市场价格等。

通过查阅相关规范、定额和施工图等资料，我们可以初步了解该工程的具体情况和预算编制的基本方法。

三、整理思路与制定提纲在收集了相关资料后，我们需要对资料进行整理和分类，并根据实际情况制定一份详细的提纲。

该提纲应包括以下内容：1、给排水安装工程的概述和特点；2、施工图预算的基本概念和编制流程；3、定额和工程量计算规则的介绍和应用；4、市场价格信息的收集和参考；5、具体案例的分析和操作演示；6、预算编制的注意事项和建议。

四、撰写文章在整理好思路和制定好提纲后，我们可以开始撰写文章。

文章应该按照以下顺序进行组织：1、给排水安装工程的概述和特点给排水安装工程是一项重要的基础设施工程，其目的是为了满足人们的生活和工业生产对水的需求。

该工程的特点是涉及范围广、施工周期长、技术要求高等。

2、施工图预算的基本概念和编制流程施工图预算是指根据施工图纸和相关规范，对工程所需的费用进行预测和计算。

预算编制的流程主要包括：熟悉施工图纸、核对工程量、套用定额、调整价格、汇总等步骤。

安装工程施工图预算实例详解
安装工程施工图预算是一个通过详尽的分析、比较和综合评估来审核建筑投资，获取合理的施工图预算的过程。

主要步骤包括：审核工程概况，拟定施工图预算，加工施工图预算数据，分析总预算量，完成施工图预算编制，审核施工图预算，复核施工图预算，批准施工图预算。

审核工程概况时，要根据工程情况详细分析，了解工程的施工难度和施工进度，确定施工量的范围。

拟定施工图预算时，要根据施工实际需求，对施工量进行调整，按照已知的施工量，归纳出施工图预算数据。

加工施工图预算数据时，要按照实际施工量和施工方法，将数据归类，进行分类汇总，以求得最准确的结果。

分析总预算量时，要根据施工量的增减进行系统分析，综合运用概念分析，运用计算机编制系统，分析总预算量，以便后续审核工作。

完成施工图预算编制后，要进行图表绘制，审核施工图预算要根据实际情况，逐一审核各预算指标，审核合乎逻辑和符合要求。

复核施工图预算时，要按照施工图预算指标进行严格审查，并复核施工图量以及其他相关内容，保证预算的准确性。

最后，批准施工图预算时，要根据成本控制原则，审核预算的完整性和正确性，将已签字的施工图预算报告提交批准部门进行审批，并在最终审批施工图预算前，要将相关数据报告提供给审批部门。

安装工程施工图预算是一个系统性的审核过程，要求充分考虑各种可能性，综合统筹，以保证施工安全性及施工经济性。

通过安装工程施工图预算审核可以有效地检查工程投资，使其更加经济合理，有效地提高施工质量及项目效益。

第1篇一、前言安装工程预算是指在建筑工程施工前，根据工程图纸、材料价格、人工费用等，对安装工程所需费用进行估算和编制的过程。

合理的安装工程预算不仅可以确保工程顺利进行，还可以有效控制工程造价，降低成本。

本文将以一例实际安装工程为例，详细解析安装工程预算的编制过程。

二、工程概况1. 工程名称：某办公楼安装工程2. 工程地点：某市某区3. 工程规模：总建筑面积为50000平方米，地上20层，地下1层4. 工程内容：强弱电、给排水、通风空调、消防、电梯等安装工程5. 预算编制时间：2022年三、安装工程预算编制步骤1. 收集资料（1）工程图纸：包括建筑、结构、设备等图纸，以及相关设计说明书。

（2）材料价格：根据市场调查，收集各类安装材料的价格。

（3）人工费用：根据地区人工费用标准，确定各类安装工程的人工费用。

（4）施工方案：了解施工过程中的技术要求，为预算编制提供依据。

2. 分析工程量根据工程图纸和施工方案，分析各类安装工程所需材料、人工和机械设备的数量。

（1）强弱电工程：包括电缆、桥架、插座、开关等。

（2）给排水工程：包括管道、阀门、水表、水泵等。

（3）通风空调工程：包括风机盘管、新风机组、风管等。

（4）消防工程：包括消防报警、灭火器、喷淋系统等。

（5）电梯工程：包括电梯主机、轿厢、导轨等。

3. 计算工程量根据工程量和材料价格，计算各类安装工程的工程量。

（1）强弱电工程：电缆长度、桥架长度、插座数量、开关数量等。

（2）给排水工程：管道长度、阀门数量、水表数量、水泵数量等。

（3）通风空调工程：风机盘管数量、新风机组数量、风管长度等。

（4）消防工程：消防报警设备数量、灭火器数量、喷淋系统数量等。

（5）电梯工程：电梯主机数量、轿厢数量、导轨长度等。

4. 计算工程费用根据工程量和材料价格，计算各类安装工程的工程费用。

（1）强弱电工程：电缆费用、桥架费用、插座费用、开关费用等。

（2）给排水工程：管道费用、阀门费用、水表费用、水泵费用等。
