电气工程施工图预算编制

电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。

（1）建筑概况。

本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。

共用楼梯、楼道。

（2）供电电源。

每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。

2、施工说明（1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC（铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L供楼梯照明，4L为备用。

（2）住户用电。

A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。

（3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。

照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。

（4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。

（5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。

图3-2某住宅楼供电系统图电气照明安装施工方案图3-1某住宅楼电气照明平面图页脚内容3二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图（平面图和系统图）和相关资料说明。

②2004年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。

2、施工图预算的编制要求本例的工程类别为一类工程，施工地点为南京市区。

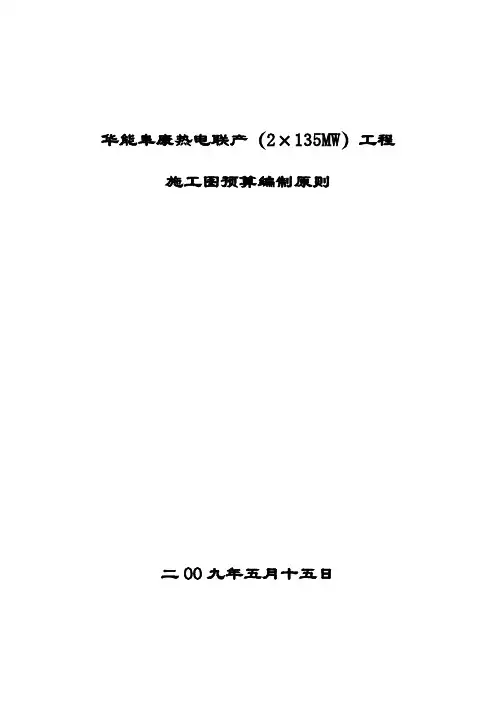

华能阜康热电联产（2×135MW）工程施工图预算编制原则二OO九年五月十五日华能阜康热电联产（2×135MW）工程施工图预算编制原则总则1、为了保证华能阜康热电联产（2×135MW）工程施工图预算编制质量，科学合理地确定工程造价，根据《火力发电工程建设预算编制与计算标准》（2007年版）结合本建设工程实际，制定本编制原则。

2、本原则与概算编制依据保持一致。

3、施工图预算编制原则分为建筑工程、安装工程两个部分。

建筑工程施工图预算编制原则1.编制依据1.1 经审定的初步设计概算确定的编制依据。

1.2 《火力发电工程建设预算编制与计算标准》（2007年版）。

1.3 《电力建设工程预算定额》（2006年版）第一册建筑工程（上、下册）：以下简称“执行定额”。

1.4 新电定额[2008]3号文、[2008]4号文。

1.5正式出版的施工蓝图。

1.6 建筑工程施工承包合同的相关规定。

2.编制范围2.1以设计合同为准的最终版施工蓝图，2.2四方签字的图纸会审记录。

2.3经设计、监理、建设单位确认的设计变更。

2.3随设备材料采购的施工项目按合同价计入本施工图预算。

2.4 在施工图纸中，地基处理、基础部分标注不确定的，以该部分施工、地勘、设计、监理、建设单位几方确认的基础验坑（槽）记录、隐蔽验收记录为编制依据。

3.项目及费用性质划分执行国家发改委发布的《火力发电工程建设预算编制与计算标准》（2007年版）。

4.工程量计算4.1根据经审定的施工设计蓝图、定额规定及定额主管部门颁发的工程量计算规则、标准图集及说明书进行计算，当设备材料清册或分项材料表中所列工程量与图纸不符时，以图纸图示数量和尺寸统计计算为准。

4.2工程量的计量单位应与预算定额子目计量单位相一致。

5.套用的定额或单位估价表5.1 建筑工程执行中国电力企业联合会发布的《电力建设工程预算定额》（2006年版）第一册建筑工程（上、下册）。

施工图预算编制内容及依据一)编制内容施工图预算有单位工程预算、单项工程预算和建设项目总预算。

单位工程预算是根据施工图设计文件、现行预算定额、单位估价表、费用定额以及人工、材料、设备、机械台班等预算价格资料，以一定方法编制单位工程的施工图预算；然后汇总所有各单位工程施工图预算，成为单项工程施工图预算；再汇总所有单项工程施工图预算，形成最终的建设项目建筑安装工程的总预算。

单位工程预算包括建筑工程预算和设备安装工程预算。

建筑工程预算按其工程性质分为一般土建工程预算、给排水工程预算、采暖通风工程预算、煤气工程预算、电气照明工程预算、弱电工程预算、特殊构筑物如炉窑等工程预算和工业管道工程预算等。

设备安装工程预算可分为机械设备安装工程预算、电气设备安装工程预算和热力设备安装工程预算等。

(二)编制依据因施工图预算编制目的不同，施工图预算的编制依据也会有所出入。

设计单位和投资人进行投资控制和检验设计方案时要依据批准的初步设计文件及设计概算；建设单位和施工单位在工程招投标时要依据招标文件等。

但一般情况下，工程设计已经完成，进行工程招投标时编制依据主要有：(1)法律、法规及有关规定。

涉及预算编制的国家、行业(企业)和地方政府发布的有关政策、法律、法规、规章、规程、规定等。

(2)施工图纸及说明书和有关标准图等资料。

施工图和说明书、施工图会审纪要是施工图预算的基础；同时，还应具备有关的标准图和通用图集，以备查用。

因为在施工图上不可能全部完整地反映局部构造的细节，在进行施工和计算工程量时，往往要借助有关施工图册或标准图集、项目建设场地的工程地质勘查和地形地貌测量图纸等资料。

(3)施工组织设计或施工方案。

施工组织设计是施工企业对施工生产的方案、进度、施工方法、机械配备等作出的设计。

经合同双方批准的施工组织设计，是编制施工图预算的依据。

施工组织设计或施工方案对工程造价影响较大，必须根据客观、实际情况，编制施工技术先进、合理的施工方案，降低工程造价。

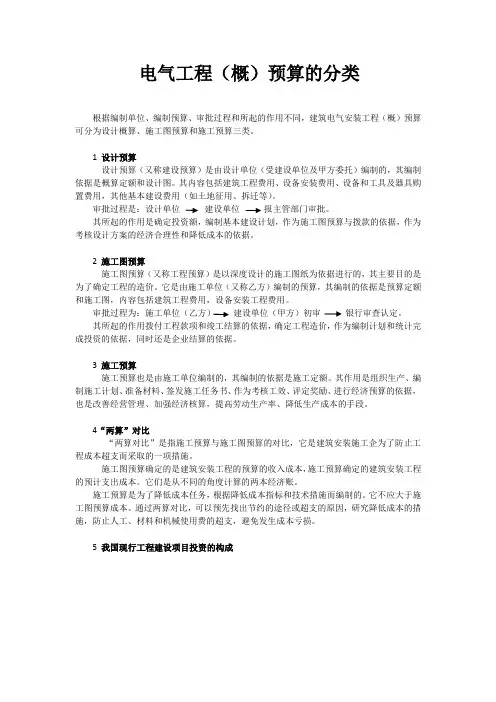

电气工程（概）预算的分类根据编制单位、编制预算、审批过程和所起的作用不同，建筑电气安装工程（概）预算可分为设计概算、施工图预算和施工预算三类。

1 设计预算设计预算（又称建设预算）是由设计单位（受建设单位及甲方委托）编制的，其编制依据是概算定额和设计图。

其内容包括建筑工程费用、设备安装费用、设备和工具及器具购置费用，其他基本建设费用（如土地征用、拆迁等）。

审批过程是：设计单位建设单位报主管部门审批。

其所起的作用是确定投资额，编制基本建设计划，作为施工图预算与拨款的依据，作为考核设计方案的经济合理性和降低成本的依据。

2 施工图预算施工图预算（又称工程预算）是以深度设计的施工图纸为依据进行的，其主要目的是为了确定工程的造价。

它是由施工单位（又称乙方）编制的预算，其编制的依据是预算定额和施工图，内容包括建筑工程费用，设备安装工程费用。

审批过程为：施工单位（乙方）建设单位（甲方）初审银行审查认定。

其所起的作用拨付工程款项和竣工结算的依据，确定工程造价，作为编制计划和统计完成投资的依据，同时还是企业结算的依据。

3 施工预算施工预算也是由施工单位编制的，其编制的依据是施工定额。

其作用是组织生产、编制施工计划、准备材料、签发施工任务书、作为考核工效、评定奖励、进行经济预算的依据，也是改善经营管理、加强经济核算，提高劳动生产率、降低生产成本的手段。

4“两算”对比“两算对比”是指施工预算与施工图预算的对比，它是建筑安装施工企为了防止工程成本超支而采取的一项措施。

施工图预算确定的是建筑安装工程的预算的收入成本，施工预算确定的建筑安装工程的预计支出成本。

它们是从不同的角度计算的两本经济账。

施工预算是为了降低成本任务，根据降低成本指标和技术措施而编制的。

它不应大于施工图预算成本。

通过两算对比，可以预先找出节约的途径或超支的原因，研究降低成本的措施，防止人工、材料和机械使用费的超支，避免发生成本亏损。

5 我国现行工程建设项目投资的构成设备原价设备及工、器具、设备购置费购置费用设备运杂费工具器具及生产家具购置费直接工程费间接费建筑安装工程费用固定资产投资计划利润——工程造价税金土地使用费工程建设其他费用与项目建设有关的其他费用与未来企业生产经营有关的费用建设项目基本预备费总投资预备费涨价预备费建设期贷款利息固定资产投资方向调节税流动资产投资——流动资产（含铺底流动资金30%）工程建设项目投资构成示意图。

施工图概算预算结算编制依据和步骤施工图预算编制依据：1. 施工图纸及地勘资料：指经过会审的施工图，包括所附的文字说明、有关的通用图集核标准图集及施工图纸会审记录。

它们规定了工程的具体内容、技术特征、建筑结构尺寸及装修做法等，因而是编制施工图预算的重要依据。

2. 现行的预算定额或地区单位估价表。

3. 经过批准的施工组织设计或施工方案。

施工组织设计或施工方案是建筑施工中的重要文件，它对工程施工方法、材料、构件的加工和堆放地点都有明确规定。

这些资料直接影响工程量的计算和预算单价的套用。

4. 地区取费标准（或间接费定额）和有关动态调价文件。

地区取费标准（或间接费定额）和有关动态调价文件应按当地规定的费率及有关文件进行计算。

5. 工程的承包合同（或协议书）、招标文件。

6. 最新市场材料价格及运杂费率。

7. 预算工作手册。

8. 有关部门批准的拟建工程概算文件。

9. 国家有关工程建设和造价管理的法律、法规和方针政策。

编制条件：1. 施工图经过设计交底和会审后，由建设单位、施工单位和设计单位共同认可。

2. 施工单位编制的施工组织设计或施工方案，经过其上级有关部门批准。

3. 建设单位和施工单位在设备、材料、构件等加工订货方面已有明确分工。

施工图预算的编制方法：单价法（综合单价）和实物法（定额计价）施工图预算的步骤：1．收集基础资料，做好准备收集编制施工图预算的编制依据，包括施工图纸、有关的通用标准图、图纸会审记录、设计变更通知、施工组织设计、预算定额、取费标准及市场材料价格等资料。

2．熟悉施工图等基层资料应熟悉并检查施工图纸是否齐全、尺寸是否清楚，了解设计意图，掌握工程全貌。

，另外，针对要编制预算的工程内容收集有关资料，包括熟悉并掌握预算定额的使用范围、工程内容及工程量计算规则等。

3．了解施工组织设计和施工现场情况应了解施工组织设计中影响工程造价的有关内容。

如各分部分项工程的施工方法，土方工程中余土外运使用的工具、运距，施工平面图对建筑材料、构件等堆放点到施工操作地点的距离安排等。

电气工程的概预算分析摘要：建筑电气工程施工预算是施工公司内部控制工程成本的主要指标严格控制工程项目施工预算可以使施工企业的利润空间最大化施工预算施工企业在编制投标文件投标报价时和施工组织设计时基本确定，有潜在变化的是施工中优化管理节约的成本支出。

在施工预算编制中，主要根据施工企业自身的施工定额，结合现场不可预测情况的发生而引起的费用额外支出。

施工定额主要包括以下方面的消费量。

人工消耗量、材料消耗量及机械台组消耗量；另外，施工现场的实际情况和无法预见的工序和费用支出也会影响施工预算。

电气工程施工图预算是发包人控制工程项目成本的重要指标，在施工图设计阶段、招投标阶段、施工阶段、竣工结算阶段为发包人控制工程项目成本投资提供有力的数据支撑，承包人对施工组织设计、投标文件的投标报价、关键词：电气工程；概预算；分析引言关于建设工程的电气安装工程，电气材料和零部件种类很多，不同品牌的价格也不同。

为了保证电气安装企业自身的市场竞争力，企业做好工程成本控制是非常必要的，只有合理配置建筑资源，实现人力资源的科学管理，才能在市场竞争中占优势。

1电气工程施工概预算的基本概括在我国电气工程的各项工作中，电气工程的施工概预算工作能够不断地强化电气工程的施工效率以及施工管理效率，因此我们在进行电气工程施工概预算的过程中要对施工概预算进行科学的工作，通过科学的概预算工作来有效降低电气工程的施工整体造价，保障电气工程的施工效率以及经济效益，只有这样才能够保障我国建筑工程的整体施工效率以及经济效益的提升。

目前我国时代的发展最显著的一个特征就是电气工程的不断发展和进步，伴随着我国社会的自动化以及智能化不断加快布局，我国的电气工程就显得非常重要和特别。

在目前我国对于电气工程建设质量以及建设风格多样性不断提升的今天，我国的电气工程在整体建筑功能以及整体造价的方面都有非常大的进步和提升空间。

为了在电气工程进行的过程中有效地控制施工成本，我国的电气工程要对施工的概预算予以足够的重视，严格地控制施工成本和工程施工造价。
