第七章钢结构的连接概要

钢结构设计原理_钢结构的连接钢结构设计原理——钢结构的连接钢结构作为一种广泛应用于建筑、桥梁等领域的结构形式，其连接方式的选择和设计至关重要。

钢结构的连接不仅要保证结构的整体性和稳定性，还要能够传递各种荷载和内力，确保结构在使用过程中的安全性和可靠性。

钢结构的连接方式主要有焊接连接、螺栓连接和铆钉连接三种。

焊接连接是通过高温使焊件局部融化，然后冷却凝固形成连接。

这种连接方式具有强度高、刚度大、整体性好等优点。

在焊接过程中，需要严格控制焊接工艺参数，如电流、电压、焊接速度等，以保证焊缝的质量。

同时，焊接还可能会引起焊件的变形和残余应力，因此在设计和施工中需要采取相应的措施来减少这些不利影响。

例如，可以采用合理的焊接顺序、预留收缩余量、进行焊后热处理等。

螺栓连接又分为普通螺栓连接和高强度螺栓连接。

普通螺栓连接依靠螺栓杆的抗剪和孔壁的承压来传递剪力。

这种连接方式施工简单、装拆方便，但连接的承载力相对较低。

高强度螺栓连接则是通过螺栓的预紧力使连接件之间产生摩擦力来传递荷载。

高强度螺栓连接具有连接强度高、耐疲劳、施工效率高等优点，在钢结构中得到了广泛的应用。

在进行螺栓连接设计时，需要根据连接的受力情况确定螺栓的规格、数量和布置方式，同时还要考虑螺栓的紧固方法和紧固顺序。

铆钉连接是一种较早使用的连接方式，它是通过铆钉的塑性变形来实现连接。

铆钉连接具有较好的韧性和抗震性能，但施工工艺复杂，劳动强度大，目前在钢结构中的应用相对较少。

在实际工程中，选择哪种连接方式需要综合考虑多种因素，如结构的受力特点、使用要求、施工条件、经济成本等。

例如，对于承受动力荷载的结构，一般优先采用高强度螺栓连接或焊接连接；对于需要经常装拆的结构，则宜采用螺栓连接。

在钢结构连接的设计中，还需要考虑连接的计算。

对于焊接连接，需要计算焊缝的强度，包括对接焊缝和角焊缝。

对接焊缝的计算通常按照等强度原则进行，角焊缝的强度计算则需要考虑其受力方向和焊缝的有效面积。

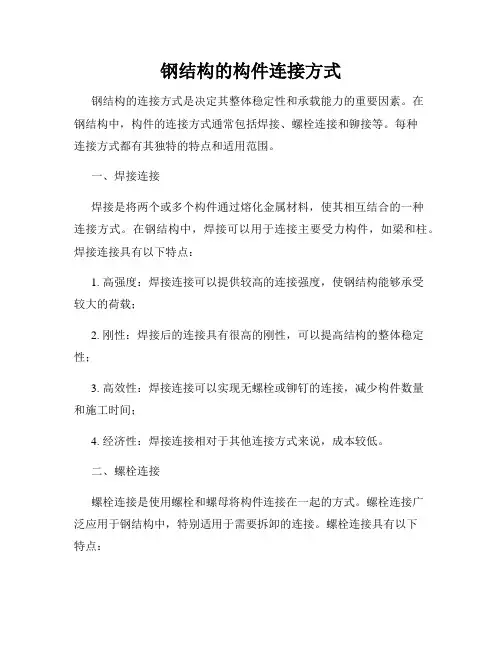

钢结构的构件连接方式钢结构的连接方式是决定其整体稳定性和承载能力的重要因素。

在钢结构中，构件的连接方式通常包括焊接、螺栓连接和铆接等。

每种连接方式都有其独特的特点和适用范围。

一、焊接连接焊接是将两个或多个构件通过熔化金属材料，使其相互结合的一种连接方式。

在钢结构中，焊接可以用于连接主要受力构件，如梁和柱。

焊接连接具有以下特点：1. 高强度：焊接连接可以提供较高的连接强度，使钢结构能够承受较大的荷载；2. 刚性：焊接后的连接具有很高的刚性，可以提高结构的整体稳定性；3. 高效性：焊接连接可以实现无螺栓或铆钉的连接，减少构件数量和施工时间；4. 经济性：焊接连接相对于其他连接方式来说，成本较低。

二、螺栓连接螺栓连接是使用螺栓和螺母将构件连接在一起的方式。

螺栓连接广泛应用于钢结构中，特别适用于需要拆卸的连接。

螺栓连接具有以下特点：1. 可调性：螺栓连接可以根据需要进行拆卸和调整，方便维护和更换构件；2. 适应性：螺栓连接适用于各种形状和规格的构件，具有较大的适应性；3. 抗剪性：螺栓连接的抗剪能力较强，能够有效抗击水平荷载；4. 可靠性：螺栓连接可提供可靠的连接强度，确保结构的稳定性和安全性。

三、铆接连接铆接连接是通过将钢铆钉或铆钉与构件连接，形成铆接点来实现连接的方式。

铆接连接具有以下特点：1. 耐腐蚀性：铆接连接可以提供较好的耐腐蚀性，适用于露天环境和潮湿环境；2. 可靠性：铆接连接可以提供可靠的连接强度，抵抗静、动荷载和地震荷载；3. 高密封性：铆接连接可以形成高密封性，避免渗漏和松动。

总结：钢结构的构件连接方式包括焊接连接、螺栓连接和铆接连接。

不同的连接方式具有各自的特点和适用范围。

在选择连接方式时需要考虑结构的受力和使用要求，以确保连接的可靠性和安全性。

此外，还需要根据具体情况进行施工操作，确保连接的质量和准确性。

建议在设计和施工中选择合适的连接方式，并严格按照相关规范和标准进行操作，以确保钢结构的整体性能和使用寿命。

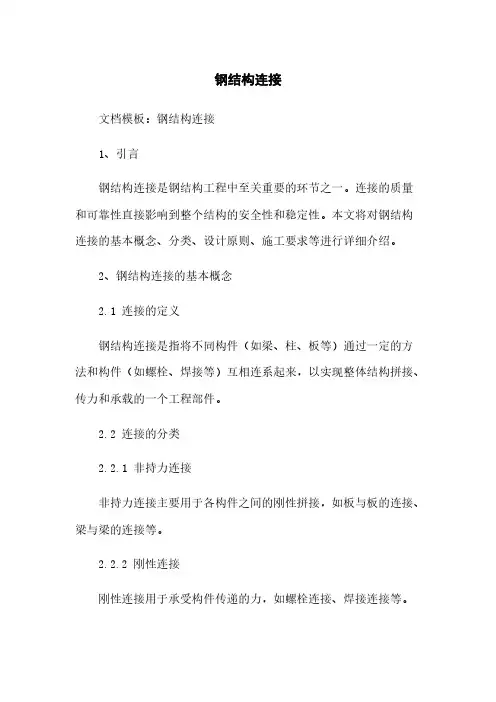

钢结构连接文档模板：钢结构连接1、引言钢结构连接是钢结构工程中至关重要的环节之一。

连接的质量和可靠性直接影响到整个结构的安全性和稳定性。

本文将对钢结构连接的基本概念、分类、设计原则、施工要求等进行详细介绍。

2、钢结构连接的基本概念2.1 连接的定义钢结构连接是指将不同构件（如梁、柱、板等）通过一定的方法和构件（如螺栓、焊接等）互相连系起来，以实现整体结构拼接、传力和承载的一个工程部件。

2.2 连接的分类2.2.1 非持力连接非持力连接主要用于各构件之间的刚性拼接，如板与板的连接、梁与梁的连接等。

2.2.2 刚性连接刚性连接用于承受构件传递的力，如螺栓连接、焊接连接等。

2.2.3 半刚性连接半刚性连接介于非持力连接和刚性连接之间，普通用于需要一定位移能力的连接，如剪力墙与楼板的连接。

3、钢结构连接的设计原则3.1 安全性原则钢结构连接设计应满足结构强度、刚度和稳定性的要求，保证连接的安全性。

3.2 经济性原则钢结构连接的设计应尽可能节约材料、简化构造，同时满足结构的使用要求。

3.3 可施工性原则钢结构连接的设计应考虑施工的方便性和可操作性，避免施工中浮现难点或者质量问题。

4、钢结构连接的设计步骤4.1 确定设计载荷根据结构的使用要求和相应的设计规范，确定连接所承受的载荷。

4.2 选择连接形式根据结构的实际情况，选择相应的连接形式，如螺栓连接、焊接连接等。

4.3 计算连接强度根据所选连接形式和载荷要求，进行连接强度的计算，确定连接的尺寸和材料。

4.4 设计连接详情根据连接的特点，进行连接细部构造的设计，包括连接板、螺栓、焊缝等的布置和尺寸确定。

5、钢结构连接的施工要求5.1 材料要求连接所用材料应符合设计规范要求，材料质量应检验合格。

5.2 加工要求连接材料的加工应严格按照设计要求进行，保证尺寸精度和表面质量。

5.3 施工操作要求连接施工操作应按照像关标准和规范进行，采取适当的施工工艺，确保连接的准确和可靠。

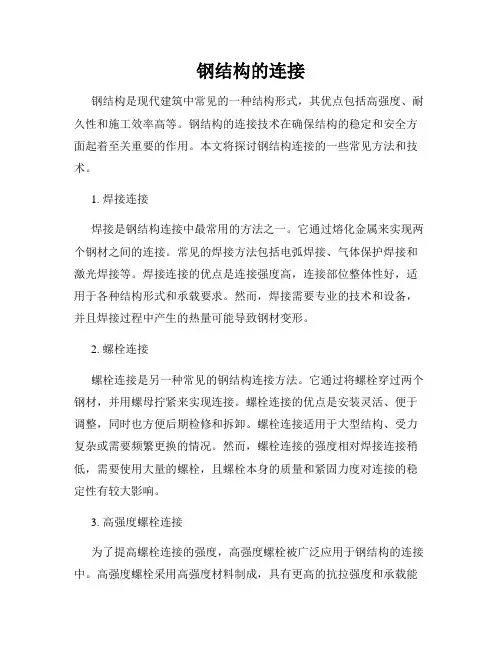

钢结构的连接钢结构是现代建筑中常见的一种结构形式，其优点包括高强度、耐久性和施工效率高等。

钢结构的连接技术在确保结构的稳定和安全方面起着至关重要的作用。

本文将探讨钢结构连接的一些常见方法和技术。

1. 焊接连接焊接是钢结构连接中最常用的方法之一。

它通过熔化金属来实现两个钢材之间的连接。

常见的焊接方法包括电弧焊接、气体保护焊接和激光焊接等。

焊接连接的优点是连接强度高，连接部位整体性好，适用于各种结构形式和承载要求。

然而，焊接需要专业的技术和设备，并且焊接过程中产生的热量可能导致钢材变形。

2. 螺栓连接螺栓连接是另一种常见的钢结构连接方法。

它通过将螺栓穿过两个钢材，并用螺母拧紧来实现连接。

螺栓连接的优点是安装灵活、便于调整，同时也方便后期检修和拆卸。

螺栓连接适用于大型结构、受力复杂或需要频繁更换的情况。

然而，螺栓连接的强度相对焊接连接稍低，需要使用大量的螺栓，且螺栓本身的质量和紧固力度对连接的稳定性有较大影响。

3. 高强度螺栓连接为了提高螺栓连接的强度，高强度螺栓被广泛应用于钢结构的连接中。

高强度螺栓采用高强度材料制成，具有更高的抗拉强度和承载能力。

使用高强度螺栓连接可以减少连接件的数量，提高结构整体的稳定性。

高强度螺栓连接需要严格遵循相关的安装规范和紧固标准，确保连接的可靠性和安全性。

4. 锚固连接锚固连接是将钢结构与混凝土结构相连接的一种常见方式。

钢结构通常需要与基础混凝土进行连接，以确保整个建筑结构的稳定性。

锚固连接可以通过预埋螺栓、焊接、化学锚固剂等方式实现。

锚固连接的优点是连接强度高、稳定性好，适用于各种混凝土结构和钢结构的连接需求。

然而，锚固连接需要考虑混凝土的质量和基础的稳定性，施工过程中需要严格控制和检查。

5. 榫卯连接榫卯连接是一种传统的木结构连接方式，也适用于某些钢结构的连接。

榫卯连接通过在钢构件上切割槽口，并将另一根构件的榫头嵌入其中来实现连接。

榫卯连接的优点是美观、连接稳固，并可以减少对传统连接件的依赖。

第七章钢结构的连接教学提示：本章介绍了钢结构连接的主要方式、特性、构造及焊接应力与焊接变形，叙述了焊接连接中角焊缝、对接焊缝及螺栓连接中普通螺栓、高强度螺栓连接的受力特性及其设计和计算，并给出了相应的计算公式。

教学要求：本章应让学生了解钢结构连接的主要方式、特性、构造及焊接应力与焊接变形，掌握角焊缝、对接焊缝、普通螺栓、高强度螺栓连接的受力特性及其设计和计算。

§7.1 钢结构连接方法钢结构通常是由钢板、型钢通过组合连接成为基本构件，再通过安装连接成为整体结构骨架。

连接往往是传力的关键部位，连接构造不合理，将使结构的计算简图与真实情况相差很远；连接强度不足，将使连接破坏，导致整个结构迅速破坏。

因此连接在钢结构中占有很重要的地位，连接设计是钢结构设计的重要环节。

钢结构中所用的连接方法有：焊缝连接、铆钉连接和螺栓连接，如图7.1。

最早出的连接方法是螺栓连接，目前则以焊缝连接为主，高强度螺栓连接近年来发展迅速，使用愈来愈多，而铆钉连接已很少采用。

（a）（b）（c）图7.1 钢结构的连接方法（a）焊缝连接；（b）铆钉连接；（c）螺栓连接焊接连接是现代钢结构最主要的连接方式，它的优点是任何形状的结构都可用焊缝连接，构造简单。

焊接连接一般不需拼接材料，省钢省工，而且能实现自动化操作，生产效率较高。

目前土木工程中焊接结构占绝对优势。

但是，焊缝质量易受材料，操作的影响，因此对钢材材性要求较高。

高强度钢更要有严格的焊接程序，焊缝质量要通过多种途径的检验来保证。

铆钉连接需要先在构件上开孔，。

孔比钉直径大1mm，加热至900～1000℃，并用铆钉枪打铆。

连接刚度大，传力可靠，韧性和塑性较好，质量易于检查，对经常受动力荷载作用，荷载较大和跨度较大的结构，可采用铆接结构。

但是，由于铆钉连接施工技术要求高，劳动强度大，施工条件恶劣，施工速度慢，已逐步被高强螺栓所取代。

螺栓连接分普通螺栓连接和高强度螺栓连接。

其中普通螺栓分C级螺栓和A、B级螺栓两种：C 级螺栓习称粗制螺栓，直径与孔径相差1.0—1.5mm，便于安装，但螺杆与钢板孔壁不够紧密，螺栓不宜受剪；A、B级螺栓习称精制螺栓，其栓杆与栓孔的加工都有严格要求，受力性能较C级螺栓为好，但费用较高。
