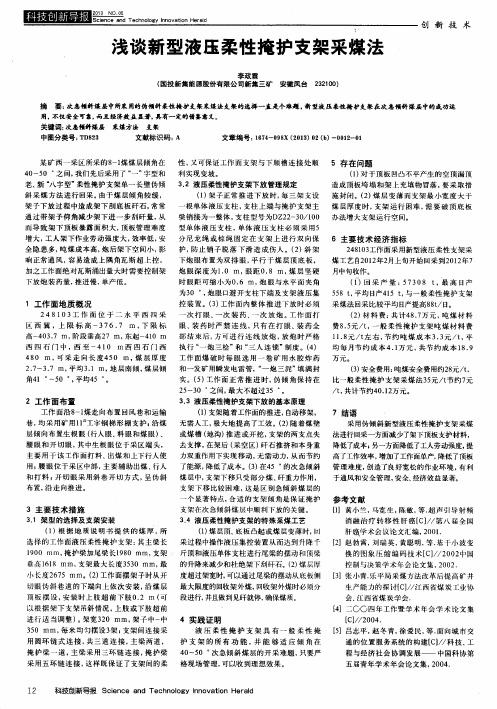

新型液压柔性掩护支架采煤法

柔性掩护支架掩护支架采煤操安全作规程（三项管理制度）(一)铺架首先做好铺架前的准备工作，确保铺架巷道20米范围内，支架完好并扛好箱。

将装架点的余煤、余矸等杂物清理干净。

铺架前先将二根钢丝绳(每根钢丝绳长30m)摆在巷道内并折回，首尾绳头之间须错开即每两绳头错开3~5m，并在两钢丝绳索交叉处用绳卡卡紧。

铺架时，架子紧靠顶板铺设，并用1.2m的顶柱一米一根将架子上肢撑住，平巷中确保铺架高度为1.0m，钭巷中确保铺困高度0.8m,铺架时所有的绳索卡必须卡牢，螺丝必须拧紧。

在铺架过程中钢丝绳两根接头处要用4个以上绳卡卡紧，同时注意两钢丝绳交接长度不小于5米。

加强铺架质量管理，架子必须密铺，严禁出现二根以上的断脚架子，并将大小卡子卡紧。

在回风平巷铺架要保证工作面初落时铺架长度不小于20m。

铺架过程中要在巷顶打眼放炮打垫层煤，并保证垫层厚度不小于2m，铺架超前放垫层不小于5m。

放垫层煤放炮时要将工作面所有作业人员撤至放炮地点以外，并派专人到架子工作面另一个出口放警戒。

(二)打眼、放炮掩护支架工作面采用电煤钻打眼，炮眼布置一般采用双排三花眼。

眼深一般为1.0m，眼距0.8~1.0m，排距0.5m，每个眼一般装2节药，炮眼采用全串联方式，采用反向爆破。

工作面分段采煤，可以分段同时打眼。

掩护支架工作面每段用电煤钻打眼时，先将电煤钻和电缆从下往上拖到工作面当头，再从上往下先将工作面的余煤清干净至硬底，清一块槽子拆一块槽子，槽子靠顶板堆放整齐、放稳，同时在清好的地方可用电煤钻进行打眼，边打眼边装药，打眼装药不能平行作业，必须用炮泥封孔，封孔长度0.6m，装药但不能联线，待炮眼全部打好后方可联线。

总之，每一段至少3人平行作业，一人清煤拆槽子，放炮员专职装药联线，整个程序都是自上而下进行。

放炮时由于分段采煤工作面交岔口较多，同时必须由班组长派人到各警戒点专人布置警戒，放炮后由班组长亲自撤警戒后方能进入工作面。

放炮前必须先检查工作面回风瓦斯，只有在瓦斯不超限的情况下才能放炮。

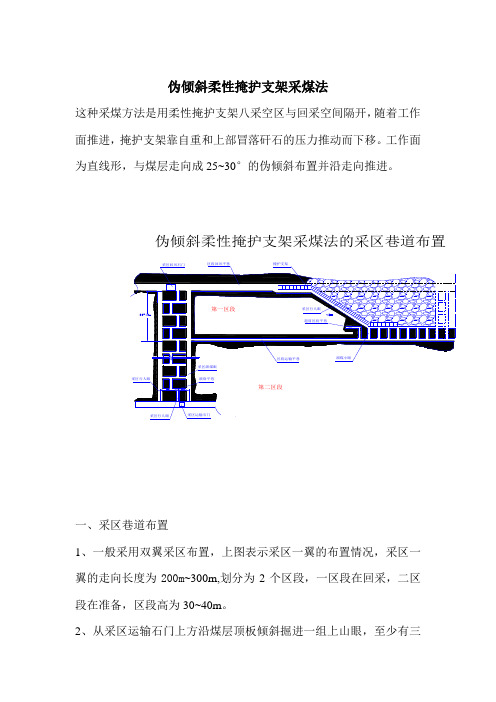

伪倾斜柔性掩护支架采煤法这种采煤方法是用柔性掩护支架八采空区与回采空间隔开，随着工作面推进，掩护支架靠自重和上部冒落矸石的压力推动而下移。

工作面为直线形，与煤层走向成25~30°的伪倾斜布置并沿走向推进。

伪倾斜柔性掩护支架采煤法的采区巷道布置一、采区巷道布置1、一般采用双翼采区布置，上图表示采区一翼的布置情况，采区一翼的走向长度为200m~300m,划分为2个区段，一区段在回采，二区段在准备，区段高为30~40m。

2、从采区运输石门上方沿煤层顶板倾斜掘进一组上山眼，至少有三条眼（溜煤眼、运料眼、行人眼），需要时还应掘进出矸眼，各眼的间距为10m。

为了安全起见，行人眼应错开布置，各眼之间用联络巷贯通。

当上山眼与回风石门贯通后，就可以从上山眼开始掘进区段运输平巷和区段回风平巷。

每隔5m左右沿区段运输平巷向上掘进溜煤小眼，当区段运输平巷和区段回风平巷掘完后，距采区边界5m处，在煤层中间偏底板位置掘进间距5~8m的两条切割眼，每隔10~15m 用联络巷贯通。

两条切割眼的作用是为了支架逐步下放使工作面成伪倾斜，以便出煤、通风和行人需要而布置的。

3、随着工作面的推进，为了存放和行人方便在工作面下端，区段运输平巷上部3~5m处，掘进超前区段平巷。

二、运输系统1、采下的煤沿工作面的搪瓷溜槽溜下，经溜煤小眼、区段运输平巷、采区溜煤眼，下放到采区运输石门装车外运。

2、材料由采区运输石门，经运料眼向上运到区段回风平巷，送到工作面或由采区回风石门、经区段回风平巷送到工作面。

第一运料方式：此方式材料从运料眼往上运输较困难。

如果区段运输系统采用刮板机或皮带输送机运输，那么材料运输更困难，就必须考虑机轨合一，因此，在掘区段运输平巷时，必须考虑到材料运输方式。

第二运料方式：在区段回风系统中，采区措施后，可优先采用该运输方式。

但该运料方式要在回风石门和区段回风平巷设置轨道运输。

三、通风系统四、回采工艺这种采煤方法的回采工艺可分为准备回采（初次放架）、正常回采（正常放架）收尾或收作（结束下放）3个阶段。

采煤方法一、采煤方法的选择：伪倾斜柔性掩护支架采煤法。

二、选择的依据：根据《苏杭河煤矿地质说明》中有关煤层赋存特征、工作面参数及以往经验和现有的技术装备水平。

巷道布置一、采区巷道布置及设备配备情况+2200m——2250mⅣ13煤层柔性掩护支架采煤工作面沿煤层走向布置+2250mⅣ13煤层回风巷，长度为326m，沿+2200m水平走向布置运输巷道，长度为446m，开切眼布置在采面西边界斜长为106m。

该面主要使用SGB420/30A型刮板输送机2台、650式皮带机1部，煤电钻、乳化液泵站等设施。

二、工作面主要巷道的断面、支护方式、位置及用途(见表-1)主要巷道布置概况一览表采煤工艺一、采煤工艺工作面伪倾斜柔性掩护支架下打眼、装药、放炮落煤→人工攉煤至自滑溜槽→刮板输送机运煤→人工支护→采空区处理(回柱放顶)。

二、采高、循环方式及循环进度(一)采高的确定：工作面阶段高度为50m。

(二)循环方式：采用正规循环(每三班一循环)。

(三)循环进度：循环进度为1.1m。

三、落煤、装煤、运煤及顶板管理方式(一)落煤方式：放炮落煤。

(二)装煤方式：人工攉煤至自滑溜槽。

(三)运煤方式：运输巷前后采用2部刮板输送机和1台皮带机将工作面的煤运至矿井出煤系统。

(具体详见该采煤工作面设备布置示意图)(四)顶板管理方式：全部垮落法。

四、支架下放方式及要求(一)支架下放1、当支架安装压实茬长度在15—30 m之间时可进行初次下放架子，在架尾下放溜煤眼上方之前，架尾保持3.0～5.0m的平架子，允许上翘角度不得超过15°，架尾至少保留3个眼，且不能同时出煤，确保一个小眼口管理完好，余煤清理干净，供通风和上下人使用。

小眼上人前，必须联系清楚，确定安全后方可上人。

2、工作面初次下放时，开切眼眼口作业人员必须佩带保险带，且小眼支护牢固。

3、架子正常推进时，工作面伪倾角保持在25°～30°之间，不得超过30°。

急倾斜煤层柔性掩护支架采煤法简介江贵公司小牛煤矿第一局部柔性掩护支架采煤法简介一、概述依据《煤矿安全规程》规定，全部煤矿必需实行正规的采煤方法。

对于急倾斜煤层，壁式开采的方法有仓储式采煤法、倒台阶采煤法、正台阶采煤法、俯伪斜分段式走向密集采煤法和柔性掩护支架采煤法。

上述采煤法各有优缺点。

但柔性掩护支架采煤法相比其它采煤法具有安全性较好、单产较高，通风、顶板治理较为简洁，回采率较高等优点。

柔性掩护支架工作面沿伪倾斜布置，沿煤层走向推动，它适用于煤层倾角45-90 度、煤层厚度大于1 米的煤层。

长期的生产实践证明，柔性掩护支架采煤法是一种安全、高效，最适宜急倾斜煤层开采的型采煤方法。

掩护支架采煤法已经成为我国开采急倾斜煤层的一种主要采煤方法。

柔性掩护支架采煤法虽然具有上述众多优点，但也同时要求煤层较为规章，顶板较好，生产工人具有较高的操作技能，支架制作也必需依据煤导赋存条件不同而设计制作。

因此，柔性掩护支架采煤法成功的关键在于煤层赋存条件、支架制作和娴熟的采煤工人。

二、柔性掩护支架使用现状依据调查，目前我国承受柔性掩护支架采煤法的地区主要有重庆南桐地区，贵州六枝、水城地区，江西、安徽的局部地区。

随着相关法律法规的出台，柔性掩护支架采煤法得到了推广应用，产生了较好的社会经济效益。

三、成功案例水城县蟠龙乡甘家沟煤矿、阿戛乡禹举明煤矿，纸厂乡振兴煤矿、税上煤矿，水城县红岩乡寨煤矿等。

承受柔性掩护支架采煤的成功案例在六盘水举不胜举，绝大局部都产生了较好的经济效益。

其次局部支架专业厂商与使用特点重庆市南局矿业集团机械工程技术是柔性掩护支架专业设计制作的厂家之一，其设计制作的柔性掩护支架得到了广泛应用。

我公司具有二十几年的设计制作历史，具有较强的技术力气，可依据煤层赋存条件设计制作支架，质量牢靠、安全性好、适应性强。

我公司生产的柔性掩护支架具有如下特点：一、构造特征与使用特点柔性掩护支架承受热轧特种矿用11#工字钢弯曲加工形成，依据不同的煤层厚度和倾角，转变每段钢梁的尺寸和夹角，使其受力符合生产、安全需要。

掩护支架采煤法若干技术问题分析摘要：掩护支架采煤法在淮南矿区推广应用了40多年，在故障处理、回采工艺、改革创新以及安全控制等方面，都取得了良好的成效。

本文从掩护支架采煤法出发，分析了在急倾斜煤层当中的柔性掩护支架的具体采煤工艺，最后分析了在实际的采煤工作当中掩护支架采煤工作面存在的问题以及相关的解决措施。

关键词：掩护支架采煤法；回采工作面；急倾斜煤层1 掩护支架采煤法概述掩护支架采煤法是在急倾斜的煤层开采面上安装一个木料和钢料构成的支架。

这种支架可以隔开工作区和采空区。

采煤工人在支架的掩护中进行回采。

我国基本上使用的是平板型掩护支架采煤法。

沿着区段的走向来划分条带，条带内掘进距离相差为6m的4条溜煤眼，贯通回风平巷和运输平巷。

回风平巷扩巷需要安装24m长、小0.5m煤层厚度的掩护支架。

工人采落的煤会从溜煤眼溜进运输平巷。

回采完条带，就可以将支架拆除。

掩护支架采煤法可以减少回采中的繁重劳动力，减少坑木的消耗。

但是掘进的巷道工程量比较大，而且又较差的劳动环境。

近些年来，掩护支架采煤法的施工技术也有了较大的改革，例如支架结构转变为八字形的钢梁试验了“ㄑ”型掩护支架等。

掩护支架采煤法的施工技术，就是为了更好的采煤工作面的高效和生产安全。

2 柔性掩护支架采煤工艺2.1 采煤系统运输巷、回风巷掘进到边界后，距边界5m处掘一对斜巷，两巷间距5-8m，并沿倾斜每隔10-15m用联络巷贯通。

斜巷贯通回风巷后，在回风巷中安装掩护支架。

利用这两条斜巷逐步把水平铺设的掩护支架下放到与水平面成25-35°夹角的伪倾斜位置，形成伪斜采煤工作面。

然后在掩护支架下进行回采。

正常回采过程中，不断在回风巷中接长支架，同时在工作面下端掩护支架放平地点拆除一段支架。

在运输巷内沿走向每隔5-6m掘进溜煤小眼。

工作面采下的煤，沿工作面铺设的溜槽，经溜煤小眼到运输巷的输送机。

同时维持的溜煤小眼不少于3个。

当工作面推进到采区上山眼附近时，在该处开掘一对收作眼，逐步将掩护支架下放成水平位置，然后全部回收。

柔性掩护支架在急倾斜煤层开采中的新应用伪倾斜柔性掩护支架采煤法主要适应于60°以上的煤层，随着新集三矿开采水平的延深，煤层逐渐变缓，原有的“八”字型支架已不能满足生产的需要。

鉴于此，对原“八”字支架进行更新，同时调整开采工艺，并以254308工作面进行实践。

结果表明，通过对支架和回采工艺的革新，较好的解决了原有开采问题，为工作面高产、高效奠定了基础，为指导类似工作面开采提供了一定的理论依据。

标签：柔性掩护支架；急倾斜煤层；“八”字型支架；回采工艺引言国投新集能源股份有限公司新集三矿二水平以上储量已基本开采完毕，现逐步进入三水平开采，随着开采水平的不断延伸，煤层倾角逐渐变缓，地质构造渐趋复杂，采用现有的新“八”字型柔性掩护支架进行回采时，架下顶、底板管理难度越来越大，工作面支架在下放过程中，极易造成支架刮底板矸石，以往采取通过调整支架仰角保障工作面生产，从而易造成顶板暴露面积大，顶板管理难度增大，工作面推进缓慢，影响产量和煤质的正常完成，同时也给采空区防灭火工作带来一定的难度。

针对此种现状，在无新支架投入的背景下，通过多方调研和现场研究实践摸索出一套适合急倾斜煤层倾角变缓时的开采新技术-单体斜撑引领支架，并通过优化采煤工艺，实现了工作面的顺利开采。

现以251308工作面为例，介绍改进型“八”字型掩护支架急倾斜煤层角度变缓的情况下的应用。

1 工作面概况251308工作面上方为251306工作面采空区，下部为尚未掘进的251310工作面，北部为正在掘进251108工作面，西部为251307工作面采空区。

工作面回采范围内地层南倾，倾角40°～72°，走向90°～100°。

受地质构造影响，工作面内地层倾角变化大，风巷在-480m～-410m西五13-1煤生根眼煤眼以东500m段、机巷在煤眼以东400m段范围内煤层倾角65°～72°，平均倾角70°；风巷在煤眼以东500m至开切眼段、机巷在煤眼以东400m至开切眼段范围内煤层倾角40°～57°，平均倾角45°。
