光纤分布式传感器抗偏振衰落技术研究

《Φ-OTDR分布式光纤振动传感系统稳定性研究》摘要：本文针对Φ-OTDR（Phase-Sensitive Optical Time Domain Reflectometry）分布式光纤振动传感系统的稳定性进行了深入研究。

首先，介绍了Φ-OTDR系统的基本原理与结构，随后分析了影响系统稳定性的关键因素，并提出了相应的优化措施。

最后，通过实验验证了优化后的系统稳定性得到了显著提升。

一、引言随着科技的发展，分布式光纤振动传感系统在安全监控、结构健康检测等领域得到了广泛应用。

Φ-OTDR作为一种高性能的分布式光纤传感技术，具有高灵敏度、长距离监测等优势。

然而，系统的稳定性问题一直是制约其实际应用的关键因素。

因此，对Φ-OTDR分布式光纤振动传感系统的稳定性进行研究具有重要意义。

二、Φ-OTDR系统基本原理与结构Φ-OTDR系统基于光时域反射技术（OTDR）和相位敏感检测技术。

系统主要由激光器、光纤、光探测器、数据处理单元等部分组成。

激光器发出的光脉冲经光纤传输后，由光探测器接收并转换为电信号，通过数据处理单元对电信号进行处理，实现分布式光纤振动传感。

三、影响系统稳定性的关键因素1. 环境因素：温度、湿度、振动等环境因素会对光纤的传输性能产生影响，进而影响系统的稳定性。

2. 光源噪声：激光器发出的光脉冲中包含的噪声会影响系统的信噪比，降低系统的稳定性。

3. 数据处理算法：数据处理算法的优劣直接影响着系统的稳定性。

优秀的算法能够提取出有效的振动信息，降低系统噪声干扰。

四、优化措施及实验验证1. 环境因素优化：通过优化光纤的铺设方式、增加光纤保护层等措施，减少环境因素对光纤传输性能的影响。

实验结果表明，优化后系统的稳定性得到了显著提升。

2. 光源噪声抑制：采用低噪声激光器、优化光路设计等措施，降低光源噪声。

实验结果显示，光源噪声得到了有效抑制，系统信噪比得到了提高。

3. 数据处理算法优化：采用先进的信号处理技术，如数字滤波、小波变换等，对数据进行处理，提取出有效的振动信息。

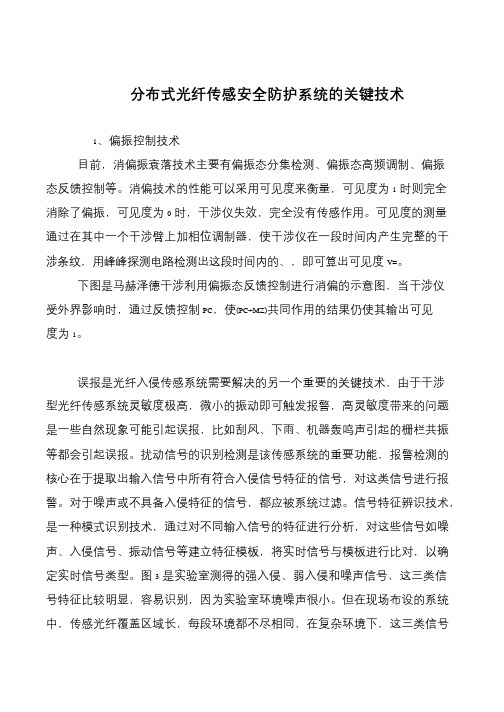

分布式光纤传感安全防护系统的关键技术
1、偏振控制技术
目前，消偏振衰落技术主要有偏振态分集检测、偏振态高频调制、偏振态反馈控制等。

消偏技术的性能可以采用可见度来衡量，可见度为1时则完全消除了偏振，可见度为0时，干涉仪失效，完全没有传感作用。

可见度的测量通过在其中一个干涉臂上加相位调制器，使干涉仪在一段时间内产生完整的干涉条纹，用峰峰探测电路检测出这段时间内的、，即可算出可见度V=。

下图是马赫泽德干涉利用偏振态反馈控制进行消偏的示意图，当干涉仪受外界影响时，通过反馈控制PC，使(PC+MZ)共同作用的结果仍使其输出可见度为1。

误报是光纤入侵传感系统需要解决的另一个重要的关键技术，由于干涉型光纤传感系统灵敏度极高，微小的振动即可触发报警，高灵敏度带来的问题是一些自然现象可能引起误报，比如刮风、下雨、机器轰鸣声引起的栅栏共振等都会引起误报。

扰动信号的识别检测是该传感系统的重要功能，报警检测的核心在于提取出输入信号中所有符合入侵信号特征的信号，对这类信号进行报警。

对于噪声或不具备入侵特征的信号，都应被系统过滤。

信号特征辨识技术，是一种模式识别技术，通过对不同输入信号的特征进行分析，对这些信号如噪声、入侵信号、振动信号等建立特征模板，将实时信号与模板进行比对，以确定实时信号类型。

图3是实验室测得的强入侵、弱入侵和噪声信号，这三类信号特征比较明显，容易识别，因为实验室环境噪声很小。

但在现场布设的系统中，传感光纤覆盖区域长，每段环境都不尽相同，在复杂环境下，这三类信号。

分布式光纤振动传感器及其定位技术研究的开题报告一、研究背景振动传感器是现代工程中不可或缺的一种测量工具。

传统的振动传感器多为点式传感器，其只能测量一个特定位置上的振动状况。

然而，利用光纤传感技术，可以将整个光纤作为传感器，实现对光纤上任意一点的振动测量。

因此，分布式光纤振动传感器具有优越的测量精度和灵敏度，其广泛应用于航空、海洋、工程等领域。

然而，目前分布式光纤振动传感技术仍存在一些问题亟需解决。

首先，由于灵敏度高、精度高，光纤传感数据量大，传统算法无法处理大量的数据。

其次，传统的分布式光纤振动传感器定位方法通常需要安装多个传感器，造成部署成本极高。

因此，如何利用大数据分析技术和智能定位技术，提高分布式光纤振动传感器的性能和启动成本成为了一个重要的研究方向。

二、研究目的和意义本研究的目的是探讨分布式光纤振动传感器的数据分析方法和智能定位技术，进一步提高分布式光纤振动传感器的性能和可靠性。

具体研究目标如下：1. 研究利用机器学习方法处理分布式光纤振动传感器的数据，提高数据处理效率和精度。

2. 研究利用大数据分析技术对分布式光纤振动传感器数据进行分析，提高传感器的性能和可靠性。

3. 研究一种基于智能定位技术的分布式光纤振动传感器部署方法，降低部署成本。

通过本研究的开展，能够进一步提高分布式光纤振动传感器的应用价值和实用性，为相关领域的工程技术提供更好的解决方案和技术支持。

三、研究内容和研究方法1. 数据分析方法研究本研究将探讨利用机器学习方法处理分布式光纤振动传感器的数据，并分析数据处理后的精度和效率。

方法：采用机器学习算法对传感器采集到的数据进行处理，探讨不同算法在不同数据集下的处理精度和效率，并在此基础上提出一种高效、精确的数据处理方法。

2. 大数据分析技术研究本研究将探讨如何利用大数据分析技术对分布式光纤振动传感器数据进行分析，提高传感器的性能和可靠性。

方法：采用大数据分析技术对传感器采集到的数据进行处理，分析不同环境下的数据变化规律，提取有用信息，为分析研究提供有力支持。

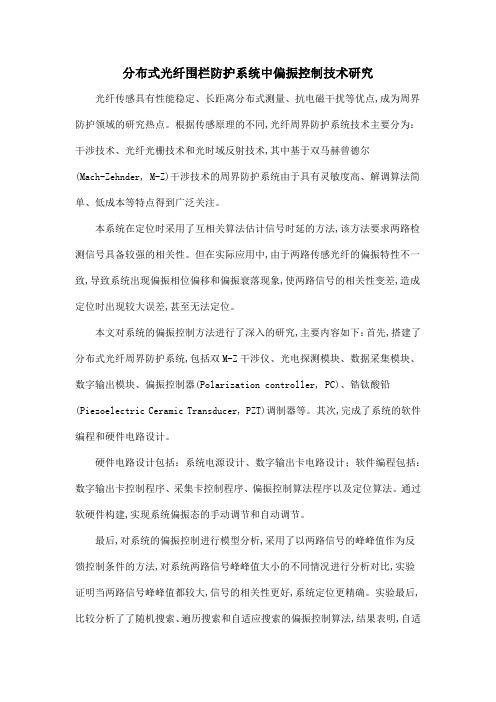

分布式光纤围栏防护系统中偏振控制技术研究光纤传感具有性能稳定、长距离分布式测量、抗电磁干扰等优点,成为周界防护领域的研究热点。

根据传感原理的不同,光纤周界防护系统技术主要分为：干涉技术、光纤光栅技术和光时域反射技术,其中基于双马赫曾德尔(Mach-Zehnder, M-Z)干涉技术的周界防护系统由于具有灵敏度高、解调算法简单、低成本等特点得到广泛关注。

本系统在定位时采用了互相关算法估计信号时延的方法,该方法要求两路检测信号具备较强的相关性。

但在实际应用中,由于两路传感光纤的偏振特性不一致,导致系统出现偏振相位偏移和偏振衰落现象,使两路信号的相关性变差,造成定位时出现较大误差,甚至无法定位。

本文对系统的偏振控制方法进行了深入的研究,主要内容如下：首先,搭建了分布式光纤周界防护系统,包括双M-Z干涉仪、光电探测模块、数据采集模块、数字输出模块、偏振控制器(Polarization controller, PC)、锆钛酸铅(Piezoelectric Ceramic Transducer, PZT)调制器等。

其次,完成了系统的软件编程和硬件电路设计。

硬件电路设计包括：系统电源设计、数字输出卡电路设计；软件编程包括：数字输出卡控制程序、采集卡控制程序、偏振控制算法程序以及定位算法。

通过软硬件构建,实现系统偏振态的手动调节和自动调节。

最后,对系统的偏振控制进行模型分析,采用了以两路信号的峰峰值作为反馈控制条件的方法,对系统两路信号峰峰值大小的不同情况进行分析对比,实验证明当两路信号峰峰值都较大,信号的相关性更好,系统定位更精确。

实验最后,比较分析了了随机搜索、遍历搜索和自适应搜索的偏振控制算法,结果表明,自适应搜索算法可以使两路信号峰峰值大小在较短时间内保持在信噪比较好的范围,使系统在10s内保持良好的偏振态,解决了系统的偏振相移问题,提高了系统的定位精度。

分布式光纤传感技术研究随着科技的不断发展，分布式光纤传感技术在各行各业得到广泛应用。

结合光纤传感技术和分布式传感技术的研究和应用，为社会提供了更加精准、实时、可靠的信息采集手段。

本文将就分布式光纤传感技术的原理、应用领域以及未来发展方向进行探讨。

分布式光纤传感技术基于光纤的特殊结构和传感机制，能够实现对环境参数（如温度、压力、位移等）和信号（如声音、振动等）的实时监测。

光纤传感器通过光纤中的光信号传输和回波分析，能够对光信号的传播状态进行测量和分析，从而获取所需的参数信息。

相比传统的电子传感器，分布式光纤传感技术具有如下优势：一是可以实现对大范围区域内的参数进行连续监测，适用于复杂环境下的监测需求；二是具有高精度、高灵敏度的特点，可以实现微小变化的检测；三是光纤的机械性能和光学性能较好，传感器可靠性高。

分布式光纤传感技术在许多领域都有广泛的应用。

首先，它在工业领域中有着重要的作用。

例如，工业设备的安全监测和故障预警需要对机械振动进行实时监测，分布式光纤传感技术可以实现对整个设备进行连续监测，及时预警故障发生，以保证生产的正常运行。

其次，分布式光纤传感技术在构筑物和桥梁的结构健康监测中也起到了重要的作用。

通过实时监测结构的变形和应力情况，可以评估结构的健康状况，提前发现和解决潜在的问题，以保证工程的安全和可持续发展。

此外，分布式光纤传感技术还广泛应用于油气管道、电力系统、交通运输等领域。

在这些领域，分布式光纤传感技术可以实时监测参数的变化，提供实时数据以帮助运营和维护。

随着科技的不断进步，分布式光纤传感技术还有许多发展方向。

首先，研究人员正在努力提高传感器的性能和精度。

通过改进传感器的结构和光纤的制备工艺，可以实现更高灵敏度的传感器。

其次，研究人员还在努力提高传感器的空间分辨率。

传统的分布式光纤传感技术往往只能实现较低的空间分辨率，限制了其在一些领域的应用。

通过引入新的光纤结构和信号处理算法，可以实现更高空间分辨率的传感技术。

《分布式光纤振动传感系统偏振衰落抑制方法研究》篇一一、引言随着现代信息技术的不断发展，分布式光纤振动传感系统以其高灵敏度、长距离监测等优势，在众多领域中发挥着越来越重要的作用。

然而，在光纤传输过程中，偏振衰落问题却是一个无法忽视的难题。

偏振衰落会导致信号失真，影响传感系统的性能，因此，研究偏振衰落抑制方法，对于提高分布式光纤振动传感系统的性能具有重要意义。

二、分布式光纤振动传感系统概述分布式光纤振动传感系统是一种基于光纤传输的振动监测技术，通过在光纤中传输的光信号进行调制和解调，实现对振动信号的检测和定位。

该系统具有灵敏度高、抗干扰能力强、可长距离监测等优点，在安防、能源、交通等领域有着广泛的应用前景。

三、偏振衰落问题及其影响在光纤传输过程中，偏振衰落是一个普遍存在的问题。

偏振衰落是由于光纤中光信号的偏振态发生变化，导致信号强度减弱，进而影响传感系统的性能。

偏振衰落的主要原因是光纤中的双折射效应和外界环境对光纤的扰动。

偏振衰落会导致信号失真、信噪比降低等问题，严重影响分布式光纤振动传感系统的性能。

四、偏振衰落抑制方法研究为了解决偏振衰落问题，研究者们提出了多种方法。

其中，偏振分集接收技术是一种常用的方法。

该方法通过在接收端设置多个偏振方向，接收不同偏振态的光信号，从而降低偏振衰落的影响。

此外，还有一些新兴的方法如偏振控制器、相干检测技术等也在不断涌现。

这些方法各有优缺点，需要根据实际情况选择合适的方案。

五、偏振分集接收技术及其改进方法（一）传统偏振分集接收技术原理与不足传统偏振分集接收技术主要是通过多个接收通道分别接收不同偏振态的光信号，从而降低偏振衰落的影响。

然而，传统方法中存在一些不足，如接收通道的增益不均、偏振态的不稳定等问题，导致信号处理复杂度增加。

（二）基于模式解耦的偏振分集接收技术为了解决上述问题，本研究提出了一种基于模式解耦的偏振分集接收技术。

该方法通过引入模式解耦器，将不同偏振态的光信号进行解耦处理，使得每个接收通道只接收特定偏振态的光信号。

用于通信系统中，除此之外，光纤也可用来作为传感器方面的设计。

光纤作为感受外界信号的承受体可以感应温度、位移、电场、应力等的变化。

而这些变化则表现为光纤内部结构的某些微观或者介观结构的变化，故在其中传输的光信号也受到影响：传统的传感器以应变＿电量为基础，以电信号为转换及传输的载体，用导线传输电信号，因而使用时受到环境的限制；光纤传感器则是以光信号为变换和传输的载体，利用光纤传输光信号，其优点在于：１）光纤是由石英玻璃制成的，是一种介质、绝缘体，且耐高压、耐腐蚀，能在易燃易爆的环境下可靠运用；２）光纤为无源器件，对被测对象不产生影响：３）光纤体积小，重量轻，可做成任意形状的传感器阵列：４）光纤传感器的载体是光，其频率数量级为１０１４Ｈｚ，从而使传感器频带范围很宽，动态范围很大，且不受电磁场干扰；５）具有极高的灵敏度和分辨率。

所有这些，都是普通传感器所无法比拟的。

光纤能够在人达不到的地方（如高温区），或者对人有害的地区（如核辐射区），起到人的耳目的作用。

而且还能超越人的生理界限，接收人的感官所感受不到的外界信息。

而且在当前数据业务爆炸式增长，通信道路越来越拥挤的情况下，以光替代电作为传输手段也是趋势。

因此，光纤传感技术将成为进行电力、通信和油气管道等行业的安全监测和预防人为破坏的主要技术手段。

美国是研究光纤传感器起步最早、水平最高的国家，在军事和民用领域的应用方面，其进展都十分迅速。

在军事应用方面，研究和开发主要包括：用于水下探测的光纤传感器、用于航空监测的光纤传感器、光纤陀螺、用于核辐射检测的光纤传感器等，这些研究都分别由美国空军、海军、陆军和国家宇航局（ＮＡＳＡ）的有关部门负责，并得到许多大公司的资助。

美国也是最早将光纤传感器用于民用领域的国家，如运用光纤传感器监测电力系统的电流、电压温度等重要参数，监测桥梁和重要建筑物的应力变化，检测肉类和食品的细菌和病毒等。

日本和西欧各国也高度重视光纤传感器的研究，并投入大量经费开展光纤传感器的研究与开发。

摘要分布式光纤传感器因其对环境变化出色的监测能力，同时具有抗电磁干扰、耐高压、精度高等优点，引起了人们广泛的研究兴趣。

其中光频域反射计(Optical Frequency Domain Reflectometry,OFDR)因为具有高精度和高分辨率，对链路中的曲面弯折、反射等变化敏感的特点，广泛的应用于军事和民用的各个领域。

但因为OFDR系统使用的调谐激光器在工作时存在非线性扫频的问题，会影响OFDR的测试距离、空间分辨率和信噪比等性能，限制了OFDR系统的应用。

本文主要研究OFDR系统中光源非线性扫频效应对系统性能的影响及非线性相位补偿方法，包括去斜滤波器(deskew filter)补偿算法、匹配傅里叶变换补偿算法和高阶相位噪声补偿算法。

理论上分析了OFDR中光源非线性扫频效应对系统性能的影响，介绍了去斜滤波器补偿算法、匹配傅里叶变换补偿算法和高阶相位噪声补偿算法的基本原理。

通过仿真计算研究了去斜滤波器补偿算法和匹配傅里叶变换补偿算法的补偿效果，考虑到以上两种算法在估算光源非线性相位时会产生一定的误差，研究了高阶相位噪声补偿算法。

在理论研究和仿真计算的基础上，搭建了OFDR实验系统，验证非线性补偿算法的有效性。

在采用去斜滤波器补偿算法时，实现了对待测光纤长度为4.2km的末端反射的相位补偿，反射峰的空间分辨率从2m提高到0.3m，且反射峰的旁瓣被有效的抑制。

在用匹配傅里叶变换算法进行非线性补偿时，进行了不同长度待测光纤的补偿实验，补偿后系统的空间分辨率都有所提升，其中待测光纤为4.3km时，末端反射空间分辨率从0.5m提升到0.15m。

因为去斜滤波器算法和匹配傅里叶变换算法都需要对非线性相位进行估算，为了避免光源非线性相位的估计误差，进行了高阶相位噪声补偿实验，采用不同长度的待测光纤验证算法的补偿效果，补偿后在末端反射空间分辨率提升的基础上，成功探测到4.3km的待测光纤末端前120m的AP C连接头反射，空间分辨率达到了1.6m。

《Φ-OTDR分布式光纤振动传感系统稳定性研究》篇一摘要：本文着重探讨了Φ-OTDR（Phase-Sensitive Optical Time Domain Reflectometry）分布式光纤振动传感系统的稳定性问题。

首先，对系统的工作原理和基本构成进行了概述。

随后，详细分析了影响系统稳定性的关键因素，包括噪声干扰、环境因素和系统自身特性等。

最后，通过实验验证了所提出的优化措施，并对实验结果进行了深入分析。

一、引言随着光纤传感技术的不断发展，Φ-OTDR分布式光纤振动传感系统因其高灵敏度、长距离监测等优点，在安防监控、周界防卫、结构健康监测等领域得到了广泛应用。

然而，系统的稳定性问题一直是制约其实际应用的关键因素。

因此，研究Φ-OTDR分布式光纤振动传感系统的稳定性具有重要的理论价值和实际意义。

二、Φ-OTDR分布式光纤振动传感系统概述Φ-OTDR分布式光纤振动传感系统利用光时域反射技术（OTDR）和相位敏感检测技术，实现对光纤中振动事件的分布式监测。

系统主要由激光器、光纤、光电探测器、信号处理等部分组成。

其工作原理是通过测量光纤中背向散射光的相位变化来感知振动事件，并进一步定位事件发生的位置。

三、影响系统稳定性的关键因素1. 噪声干扰：系统中的噪声主要来源于激光器噪声、光电探测器噪声以及光纤中的瑞利散射噪声等。

这些噪声会对信号的检测和解析造成干扰，影响系统的稳定性。

2. 环境因素：环境温度、湿度、振动等因素会对光纤的传输特性产生影响，从而导致系统性能的波动。

3. 系统自身特性：系统的响应速度、分辨率、动态范围等自身特性也会对系统的稳定性产生影响。

四、提高系统稳定性的措施1. 优化信号处理算法：通过改进信号处理算法，提高系统对噪声的抗干扰能力，从而提升系统的稳定性。

2. 优化系统结构：通过优化激光器、光电探测器等硬件设备的性能，以及优化光纤的布置方式，减少环境因素对系统性能的影响。

3. 动态校准：定期对系统进行校准，以补偿环境变化和系统自身特性变化对性能的影响。

《BOTDR分布式光纤传感信号处理关键技术研究》篇一一、引言随着科技的不断进步，光纤传感技术已成为现代工业、军事、医疗等领域的重要应用技术。

其中，基于光时域反射（OTDR）原理的分布式光纤传感技术，如BOTDR（Brillouin Optical Time Domain Reflectometry）技术，以其高灵敏度、长距离监测等优势，在诸多领域得到了广泛应用。

然而，随着应用需求的不断增长，如何高效、准确地处理BOTDR分布式光纤传感信号，成为当前研究的热点和难点。

本文将针对BOTDR分布式光纤传感信号处理的关键技术进行研究，以期为相关领域的研究和应用提供参考。

二、BOTDR分布式光纤传感技术概述BOTDR技术是一种基于光时域反射原理的分布式光纤传感技术，通过测量光纤中布里渊散射信号的传播时间及强度，实现对光纤沿线的温度、应变等物理量的监测。

其具有高灵敏度、长距离监测、抗干扰能力强等优点，在石油化工、电力、铁路等领域具有广泛的应用前景。

三、BOTDR分布式光纤传感信号处理关键技术1. 信号去噪技术在BOTDR分布式光纤传感系统中，由于受到外界干扰及系统自身噪声的影响，采集到的信号往往包含大量的噪声。

因此，如何有效地去除噪声，提高信号的信噪比，是信号处理的关键技术之一。

目前，常用的去噪方法包括数字滤波、小波变换、经验模态分解等。

其中，数字滤波通过设计合适的滤波器，对信号进行滤波处理，以去除噪声；小波变换能够根据信号的特点，自适应地选择合适的小波基函数进行去噪；经验模态分解则将信号分解为多个本征模态函数，通过对这些函数进行去噪处理，达到提高信号信噪比的目的。

2. 信号分析技术对去噪后的信号进行分析，是获取光纤沿线物理量信息的关键步骤。

常用的信号分析技术包括频域分析和时频域分析。

频域分析通过将信号从时域转换到频域，分析各频率成分的幅度和相位信息，以获取光纤沿线的温度、应变等物理量的分布情况；时频域分析则结合了时域和频域的信息，能够更全面地反映信号的特性。
