风冷管道式空调机组操作手册致用户1、在安装使用本设备之前，请阅读本手册。
阅读后，请妥善保管好本手册，以备今后参考。
安装和维修需有熟悉国家和当地安全规范的专业人员承担。
如果在安装维修及使用中未能遵守本手册所包含的说明和注意事项及安全规范，可能导致设备的损坏或财产损失，并且有可能造成操作人员的伤害。
最好的预防是正确的安装、正确的操作和经常性的维护与保养。
2、本手册在出版时具有准确性，但由于产品不断改，本公司保留未经通知更改产品技术数据的权力，并不因此承担任何义务。
3、在阅读本手册中，如果您需技术咨询，请您与总代理或当地代理商联系。
产品简介二、产品特点※适用范围广可满足工商业的各项需要，方便地安装在会议室、中小型商场、工厂办公室、试验室、小型厂房、公寓套房等多种场所。
室外机可以安装在地坪、屋顶等多种地方。
※运行宁静一方面，采用国际知名品牌的全封闭压缩机，并加装减震器，系统管道经过精心设计，另一方面，室外机采用大扭角大口径风叶，室内机组配置低噪声离心风机，送风效能卓越，运行宁静。
※优良的送风状态，风速随意调节，方便自在在机组进风侧接上新风管后，健康新风会源源导入，能大大改善您的工作和生活环境，同时，三档风速随意调节，高、中、低、自动四种送风状态，能满足您不同场合的需要。
※运行可靠，能效高机组核心部件采用国际知名品牌产品，压缩机采用谷轮、大金等国际知名品牌产品，同样其他一些部件如四通阀、膨胀阀等也都是国际知名品牌。
每一件材料都经过严格的检验才能进入装配线，每台机组出厂前均经过严格的性能测试，质量上严格把关，保证机器的可靠性。
※高雅、华丽、舒适当空调机接上风道，安装在天花板上，屋内只有风口在外，显得典雅和华丽。
同时，微电脑的恒温控制能更准确地控制室温，因此也更节能，同时增加了舒适感。
※控制完整、操作简单机组控制系统包括压缩机过载过热保护、逆缺相保护、制冷系统高、低压保护等多种安全保护措施，确保运行安全。
同时，微电脑的自动控制功能也十分完善，令您操作十分简单。

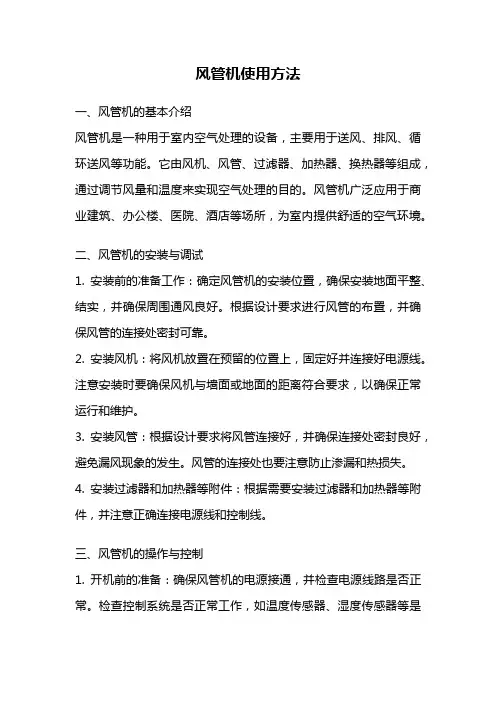

风管机使用方法一、风管机的基本介绍风管机是一种用于室内空气处理的设备，主要用于送风、排风、循环送风等功能。
它由风机、风管、过滤器、加热器、换热器等组成，通过调节风量和温度来实现空气处理的目的。
风管机广泛应用于商业建筑、办公楼、医院、酒店等场所，为室内提供舒适的空气环境。
二、风管机的安装与调试1. 安装前的准备工作：确定风管机的安装位置，确保安装地面平整、结实，并确保周围通风良好。
根据设计要求进行风管的布置，并确保风管的连接处密封可靠。
2. 安装风机：将风机放置在预留的位置上，固定好并连接好电源线。
注意安装时要确保风机与墙面或地面的距离符合要求，以确保正常运行和维护。
3. 安装风管：根据设计要求将风管连接好，并确保连接处密封良好，避免漏风现象的发生。
风管的连接处也要注意防止渗漏和热损失。
4. 安装过滤器和加热器等附件：根据需要安装过滤器和加热器等附件，并注意正确连接电源线和控制线。
三、风管机的操作与控制1. 开机前的准备：确保风管机的电源接通，并检查电源线路是否正常。
检查控制系统是否正常工作，如温度传感器、湿度传感器等是否工作正常。
2. 设定运行参数：根据需要设定风量、温度等运行参数。
可以通过面板、遥控器或中央控制系统来设定参数，并确保参数的合理性和准确性。
3. 启动风机：按照操作手册的要求启动风机，确保风机正常运行。
在启动过程中要注意观察风机的运行状态，如有异常应及时停机检修。
4. 检查风管连接：启动风机后，检查风管连接处是否有漏风现象，如有漏风应及时进行修补，确保风量的稳定和室内空气的质量。
5. 运行监测与调节：在风管机运行过程中，需要对运行状态进行监测，并根据需要进行调节。
可以通过观察面板显示、检查温度传感器、湿度传感器等来监测运行状态，并根据需要调整风量、温度等参数。
6. 停机与维护：在风管机运行结束后，应及时停机并进行维护。
维护工作包括清洁风机、更换过滤器、检查风管连接等，确保设备的正常运行和寿命。

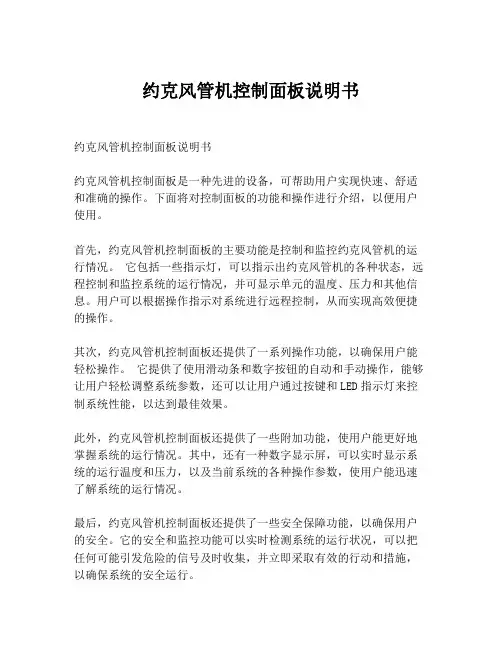

约克风管机控制面板说明书
约克风管机控制面板说明书
约克风管机控制面板是一种先进的设备，可帮助用户实现快速、舒适和准确的操作。
下面将对控制面板的功能和操作进行介绍，以便用户使用。
首先，约克风管机控制面板的主要功能是控制和监控约克风管机的运行情况。
它包括一些指示灯，可以指示出约克风管机的各种状态，远程控制和监控系统的运行情况，并可显示单元的温度、压力和其他信息。
用户可以根据操作指示对系统进行远程控制，从而实现高效便捷的操作。
其次，约克风管机控制面板还提供了一系列操作功能，以确保用户能轻松操作。
它提供了使用滑动条和数字按钮的自动和手动操作，能够让用户轻松调整系统参数，还可以让用户通过按键和LED指示灯来控制系统性能，以达到最佳效果。
此外，约克风管机控制面板还提供了一些附加功能，使用户能更好地掌握系统的运行情况。
其中，还有一种数字显示屏，可以实时显示系统的运行温度和压力，以及当前系统的各种操作参数，使用户能迅速了解系统的运行情况。
最后，约克风管机控制面板还提供了一些安全保障功能，以确保用户的安全。
它的安全和监控功能可以实时检测系统的运行状况，可以把任何可能引发危险的信号及时收集，并立即采取有效的行动和措施，以确保系统的安全运行。
总之，约克风管机控制面板具有一些特殊功能，能够为用户提供便捷、安全和准确的操作。
它可以有效改善系统操作效率，帮助系统发挥最
大的运行性能，从而为用户提供更多的实质性好处。

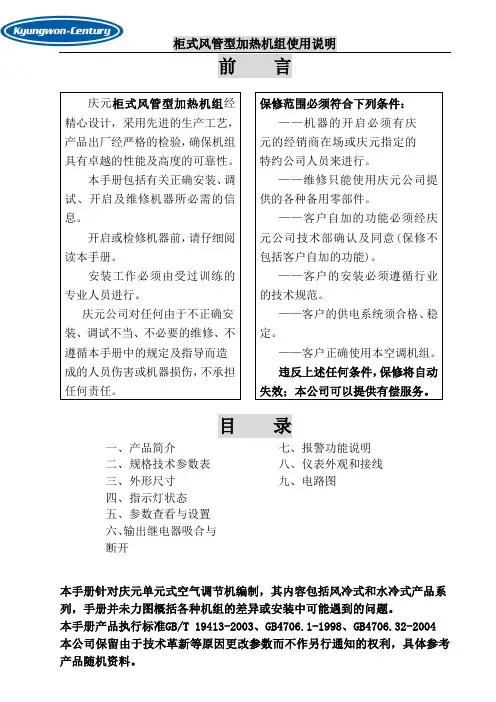

前言目录一、产品简介二、规格技术参数表三、外形尺寸四、指示灯状态五、参数查看与设置六、输出继电器吸合与断开七、报警功能说明八、仪表外观和接线九、电路图本手册针对庆元单元式空气调节机编制，其内容包括风冷式和水冷式产品系列，手册并未力图概括各种机组的差异或安装中可能遇到的问题。
本手册产品执行标准GB/T 19413-2003、GB4706.1-1998、GB4706.32-2004本公司保留由于技术革新等原因更改参数而不作另行通知的权利，具体参考产品随机资料。
一、产品简介◆小型化设计，SMT&THT装配，体积小，重量轻，通用性强。
◆本产品具有制冷、制热、报警模式转换功能，温度控制采用回差方式。
◆为了防止重要参数的参数值在不经意中被改动，使仪表失灵或动作错乱，仪表菜单中的参数被安置在两层中，用户参数和管理者参数分别设置。
◆仪表具有压缩机延时可调、温度校正、故障报警、传感器故障后压缩机按预设程序运行等功能。
仪表没有过载保护，所以，对输出应当予以适当保护。
产品内有一芯片用于存储参数，在仪表断电后也不会丢失。
◆功能多，适用范围广，制冷行业可用于冷冻、空调、热水器等设备和场所的温度自动控制和报警。
亦可用于其它需自动控温的场合。
二、规格及技术参数表◆传感器类型：NTC◆整机尺寸：77.0×34.5×65.5mm◆安装开孔尺寸：71×29mm◆运行环境温度:-5℃～60℃◆储存温度：-30℃～+85℃◆相对湿度：20%～60%（不可结露）◆主要技术参数：..☆电源电压：220VAC±10%（12V±10%可选）☆电源功耗：＜5W☆温度显示范围：-40℃～+99℃☆温度控制范围：-40℃～+70℃☆显示分辩率：1个单位☆测控温度精度：±1℃☆输出接点容量：阻性10A/250VAC/30VDC◆主要功能：温度测量、显示和控制输出延时保护故障报警制冷、制热、报警模式可选三、外形尺寸五、参数查看与设置◆参数查看（非设置状态下）：..☆按“▲”键，显示温度设定值，2秒后显示当前温度；按“▼”键，显示回差温度设定值，2秒后显示当前温度；◆参数设置：..☆进入用户设置状态：在非设置状态下，按住“设置”键5秒以上，设置指示灯亮，进入用户设置状态。

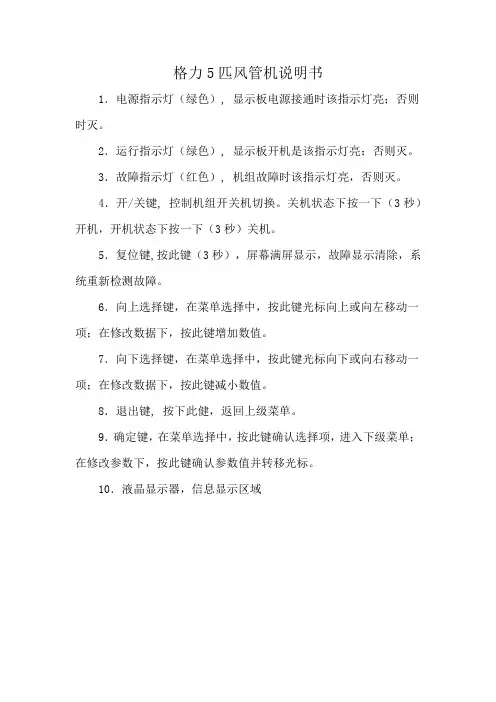

格力5匹风管机说明书
1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。

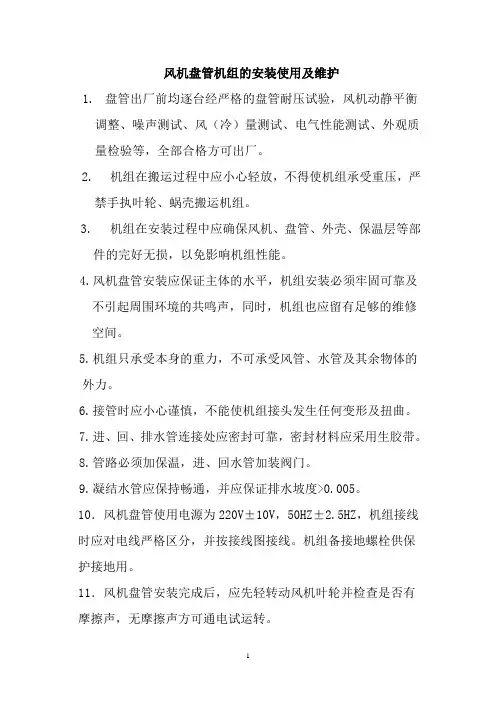

风机盘管机组的安装使用及维护1.盘管出厂前均逐台经严格的盘管耐压试验，风机动静平衡调整、噪声测试、风（冷）量测试、电气性能测试、外观质量检验等，全部合格方可出厂。
2.机组在搬运过程中应小心轻放，不得使机组承受重压，严禁手执叶轮、蜗壳搬运机组。
3.机组在安装过程中应确保风机、盘管、外壳、保温层等部件的完好无损，以免影响机组性能。
4.风机盘管安装应保证主体的水平，机组安装必须牢固可靠及不引起周围环境的共鸣声，同时，机组也应留有足够的维修空间。
5.机组只承受本身的重力，不可承受风管、水管及其余物体的外力。
6.接管时应小心谨慎，不能使机组接头发生任何变形及扭曲。
7.进、回、排水管连接处应密封可靠，密封材料应采用生胶带。
8.管路必须加保温，进、回水管加装阀门。
9.凝结水管应保持畅通，并应保证排水坡度>0.005。
10．风机盘管使用电源为220V±10V，50HZ±2.5HZ，机组接线时应对电线严格区分，并按接线图接线。
机组备接地螺栓供保护接地用。
11．风机盘管安装完成后，应先轻转动风机叶轮并检查是否有摩擦声，无摩擦声方可通电试运转。
12．系统运转前，水管路必须清除污垢，防止水管路堵塞。
13．风机盘管初次运行及冷、热水转换时，都应打开放气阀，排出盘管内的空气，待有水流出再关闭放气阀，否则会严重影响换热效果。
14．机组使用冷水温度应不低于5℃（防止结露），热水温度应不高于80℃，并要求水质干净。
15．风机盘管外壳应用干布清洁。
过滤器需定期清洗，以免影响换热效果。
16．机组停止使用期间，应使盘管内充满水，以减小对铜管的锈蚀，但冬季必须有防冻措施，防止管道冻裂。
17．机组出现故障时，应由专业技术人员进行维修。
主要功能及特点1：采用国际著名公司的单片微型计算机构成控制核心2：高可靠设计，抗干扰能力强。
3：两种工作模式：制冷，制热4：三档风速控制：高速。
中速，低速。
5：两种风向控制：人工，自动。

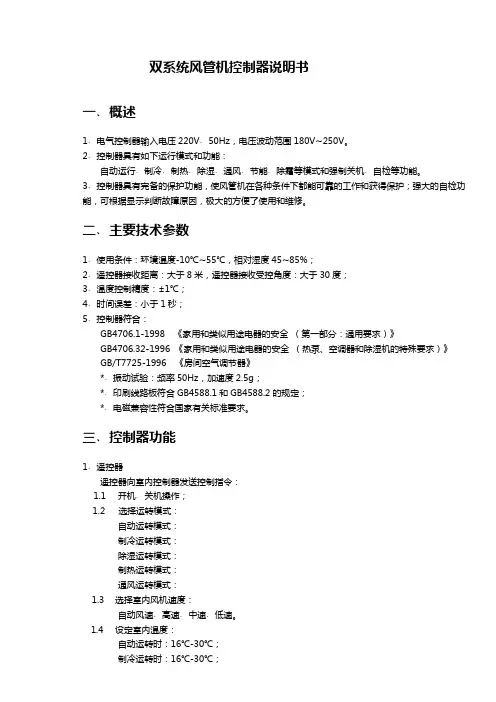

变频一拖三(四)空调控制器设计说明书拟制：审核：批准：编号：杭州五海变频电控技术有限公司一、主要技术性能指标1、采用模糊控制完成室温的调节，压缩机采用交流变频压缩机，实行变频控制，变频范围为30-120HZ（根据压缩机定）。
2、电源为220V、50HZ，电压范围150-260V，功率因数＞98%。
3、使用条件：环境温度-15～+55℃，相对湿度45-85%。
4、温度控制精度：±0.5℃。
5、时间误差：小于0.1%。
6、控制器符合GB5956-96、GB7725-96、GB3797-87；印刷线路板符合GB4588.1和GB4588.2；电磁兼容性符合国家有关标准要求。
二、主要功能遥控器1、开关机操作。
2、选择运转方式：自动、制冷、制热、除湿、送风。
3、选择室内机风扇速度：高速、中速、低速、自动风速。
4、设定室内温度：制冷运转时：16℃—30℃，初始值24℃；制热运转时：16℃—30℃，初始值24℃；抽湿运转时：16℃—30℃，初始值24℃；通风运转时：16℃—30℃，初始值24℃；自动运转时：16℃—30℃，初始值24℃；5、自动睡眠方式：按键打开/关闭。
6、选择定时运转：设定1—12小时的开机/关机时间定时器。
7、设定/取消定时运转，设定/取消已定时的定时器。
8、控制风向。
9、高效/节约运行。
室内机室内机可选用壁挂机、柜机、风管机等。
1、五种运转方式：自动、制冷、制热、除湿、送风。
2、定时功能。
3、感测室内温度、室内热交换器盘管温度、内机进口温度、出口温度。
4、时间延迟安全控制：在压缩机停机再启动时要延时3分钟保护。
（初次上电时无时间延迟安全控制）5、室内机风扇速度控制：制冷：高、中、低速；制热：高、中、低、微速。
6、显示：工作状态和故障显示。
7、电子膨胀阀的控制。
8、除湿运转方式。
9、室内热交换器盘管过热保护。
10、制冷运转时室内热交换器防结霜保护。
11、自动运转。
12、控制风向：根据遥控器信号控制风向。

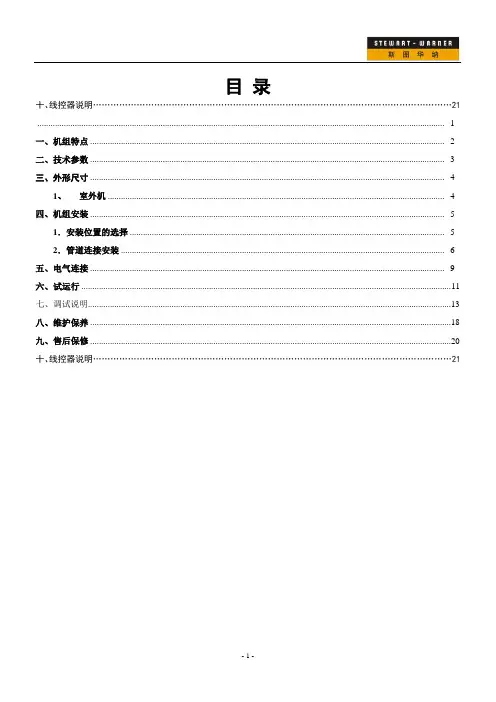

目录十、线控器说明 (21)......................................................................................................................................................................................... - 1 -一、机组特点 ................................................................................................................................................................. - 2 -二、技术参数 ................................................................................................................................................................. - 3 -三、外形尺寸 ................................................................................................................................................................. - 4 -1、室外机 ......................................................................................................................................................... - 4 -四、机组安装 ................................................................................................................................................................. - 5 -1．安装位置的选择 ............................................................................................................................................... - 5 - 2．管道连接安装 ................................................................................................................................................... - 6 -五、电气连接 ................................................................................................................................................................. - 9 -六、试运行 (11)七、调试说明 (13)八、维护保养 (18)九、售后保修 (20)十、线控器说明 (21)一、机组特点计量室恒温恒湿机机组空调系统是以空气为输送介质，将从室内引回的回风或与新风的混合进行冷却加热处理后，再送入室内消除其空调负荷，具有系统初投资少，便于引入新风等优点。
美的风管机乐享说明书
一、内机
1、采用标准水平尺，水平安装。
此处若施工偷懒，简单的以屋顶为参照，很有可能导致风管机的水平定位是错误的，最直接的后果是可能会发生漏水（冷凝水）。
2、采用直径为8mm的国标丝杆，吊装室内机，更牢固，更安全。
不得采用直径为6-8mm的非标丝杆，避免使用年限稍长出现掉落隐患。
3、端采用双螺母形式防止松动，保证内机安全可靠。
不得采用单螺母，单螺母固定的不够稳固，容易产生震动导致松动甚至脱落，而且也易造成漏水透水（冷凝水）。
二、铜管
1、采用品牌铜管（青岛宏泰，浙江海亮），厚度必须达到0.8mm。
2、铜管外面采用品牌保温（河北华美），保温层厚度15mm，减少因温差而产生的冷凝水珠。
3、吊杆与铜管之间加PVC管固定，铜管由于包有保温层，在于吊杆连接的时候，保温层的泡沫很容易被吊杆的金属磨损，加装了PVC管固定，彻底杜绝了此处的铜管保温层磨损发生。
4、铜管管道室内部分做包扎带处理，而且扎带松紧适度，不能压缩保温，降低保温效果，不能增加产生冷凝水珠的几率。
5、外墙孔洞做密封处理，降低能耗，防止冷凝水回流，防止蚊
虫钻入室内。
风管7线机操作流程
1.确认机器电源是否开启，若未开启则按下电源开关。
2. 按下启动按钮，启动机器。
3. 按下调速按钮，将风速调整至需要的档位。
4. 按下加湿按钮，若需要加湿，则将湿度调整至需要的档位。
5. 按下制冷/制热按钮，根据实际需要将机器设置为制冷或制热模式。
6. 若需要自动控制，则按下自动控制按钮，并设置需要的温度和湿度范围。
7. 若需要设置定时开关机，则按下定时开关机按钮，并设置开关机时间。
8. 若需要清洗过滤网，则按下清洗按钮，按照机器说明书操作清洗过滤网。
9. 停止使用时，按下停止按钮，关闭机器。
10. 关闭机器电源。
注意事项：
1. 在操作机器前，请先阅读机器说明书，并按照说明书操作。
2. 使用过程中，不要将水倒入机器内部。
3. 定时开关机功能仅适用于长时间不在现场使用机器的情况，日常使用时请手动控制。
4. 清洗过滤网周期为1个月，若使用频繁，则应缩短清洗周期。
- 1 -。
技术服务手册一、产品篇1、产品种类2、产品命名规则3、产品特点4、产品技术参数表5、产品性能修正表6、产品工作原理及控制工作原理机组的控制7、机组安装要求二、控制篇1、线控器的操作三、维修篇1、机组故障表2、典型故障排查3、维修案例4、机组配电5、关键部件及拆装6、爆炸图及零部件清单科龙风管机是科龙户式中央空调的系列产品之一，他把中央空调领域里的先进制冷技术和各种空气处理形式相结合,打破了传统中央空调及家用空调之间的界河。
该产品博采众长，汇聚了国内外同类产品的优点，通过工作人员的精心设计、精心制造，具有外形美观、换热效率高、运行平稳、噪声低、高效节能、维修保养方便等特点。
FG风管机系列户式中央空调机组作为科龙户式中央空调系列产品之一,提供单冷和热泵两类机型，共有8个型号，制冷量从2.5kW到12kW，制热量从2.7kW到12.5kW.第一节产品概述使用环境温度条件：—5℃～43℃●电源条件: AC220±10％50Hz±1Hz●结构:FG系列风管机是科龙新开发的户式中央空调产品，室内机、电器部件、控制系统为全新开发，室●外机为科龙家用空调室外机。
第二节制冷系统图及特点●FG25\35\50\70（新型号分别为:KF—25\35\50\70FW)单冷风管机制冷系统图FG（R）70●FGR25\35\50\70（新型号分别为:KFR—25\35\50\70FW）热泵风管机制冷系统图●FG120（新型号分别为:KF-120FW）单冷风管机制冷系统图●FGR120（新型号分别为：KFR—120FW）热泵风管机制冷系统图四通阀室内侧制冷循环制冷剂流向制热循环制冷剂流向室内换热器风扇电机M单向阀制热毛细管制冷毛细管截止阀截止阀截止阀截止阀压缩机室外侧低压保护储液器高压保护室外换热器M风扇电机一 控制面板(如图1）8测试睡眠2010119风速睡眠开/关2221定时4765定时321℃16调温辅热h高 中 低自动℃关191817模式除霜开设定14151312控制键液晶显示画面6定时键9风扇控制键15 模式键18 温度调节键21 睡眠键22 开/关键10工作指示灯11遥控接收头1制热模式2除湿模式3吹风模式4定时开关5定时显示和房间温度显示7室内风机风速运行显示8参数设置显示12制冷模式13自动模式14 除霜显示16报警显示输出17设定温度值显示19辅助电加热20睡眠显示二、操作指示⑴开/关键：◆停止时按下开/关键，本机组进入运行状态，工作指示灯亮. 运行时按下开/关键，本机组进入待机状态,工作指示灯灭，液晶面为黑屏（如图2）.※第一次停机到第二次开机有3分钟的延时。
空调组合机组标准操作规程1.目的：建立风管送风式空调机标准操作和维护保养程序，保证正常的生产。
2.范围：适用于风管送风式空调机的操作和维护保养。
3.责任：设备操作人员负责实施本程序的责任，维修工负责检修工作。
4.内容1.开机前准备：1.1确认所有检修门已关闭、能源供应正常，配电柜电源指示灯应亮。
1.2 确认送风阀全开，新风阀在适宜的位置其他都正常。
2．控制器运行参数设定。
2.1 接通电源，确认控制箱正常，操作面板电源显示正常。
2.2依据要求设定空调系统控制模式，按下模式键选择“制冷”或“制热”或“除湿”，当被选择的显示灯闪烁，十秒钟内无操作指示则表示设定完成，显示灯停止闪烁。
2.3模式选择完毕，再使用“▲/▼”键设定温度，当设定温度显示灯闪烁时按▲/▼到需要的温度值后停止操作十秒钟后指示灯停止闪烁则设定成功，再按切换键，用与温度设定同样的方法设定湿度。
3.3臭氧消毒的开机操作。
3.3.1进行臭氧消毒操作前将控制模式调至“通风”，再将新风阀关闭70%后按下“开/关”键，风机送风同时臭氧发生器电源指示灯亮。
3.3.2将臭氧发生器工作电源开关按下，工作灯亮臭氧机开始工作。
3.3.3按下空调控制面板上的定时键，当指示灯闪烁时，设定消毒时间。
臭氧消毒器关机后，让其系统密闭至规定的时间后，将其新风阀还原，后再按开机进行操作。
4．开机4.1运行模式及系统控制的温湿度设定完成后，即已完成自动控制程序设定，按下控制面板上的“开/关”键，即可进行空调机组的开机或关机控制。
4.2开机运行：按下控制面板上的“开/关”键和排风机开关机键则按设定的要求进行自控工作。
开机后应认真检查系统压差等运行状况及是否达到设定效果，并作好运行记录。
4.3开启空调主机，检查排水管路是否通畅。
记录初效段、中效段风压值、净化走廊温湿度。
4.4运行中发生异常应立即停机检查，必要时请专业维修人员检修。
4.5空调机组运行期间，严禁开启检修门。
4．6关机：在开机运行状态下按下“开/关”键，则机组停止运行。
风冷管道式空调机组操作手册致用户1、在安装使用本设备之前，请阅读本手册。
阅读后，请妥善保管好本手册，以备今后参考。
安装和维修需有熟悉国家和当地安全规范的专业人员承担。
如果在安装维修及使用中未能遵守本手册所包含的说明和注意事项及安全规范，可能导致设备的损坏或财产损失，并且有可能造成操作人员的伤害。
最好的预防是正确的安装、正确的操作和经常性的维护与保养。
2、本手册在出版时具有准确性，但由于产品不断改，本公司保留未经通知更改产品技术数据的权力，并不因此承担任何义务。
3、在阅读本手册中，如果您需技术咨询，请您与总代理或当地代理商联系。
产品简介二、产品特点※适用范围广可满足工商业的各项需要，方便地安装在会议室、中小型商场、工厂办公室、试验室、小型厂房、公寓套房等多种场所。
室外机可以安装在地坪、屋顶等多种地方。
※运行宁静一方面，采用国际知名品牌的全封闭压缩机，并加装减震器，系统管道经过精心设计，另一方面，室外机采用大扭角大口径风叶，室内机组配置低噪声离心风机，送风效能卓越，运行宁静。
※优良的送风状态，风速随意调节，方便自在在机组进风侧接上新风管后，健康新风会源源导入，能大大改善您的工作和生活环境，同时，三档风速随意调节，高、中、低、自动四种送风状态，能满足您不同场合的需要。
※运行可靠，能效高机组核心部件采用国际知名品牌产品，压缩机采用谷轮、大金等国际知名品牌产品，同样其他一些部件如四通阀、膨胀阀等也都是国际知名品牌。
每一件材料都经过严格的检验才能进入装配线，每台机组出厂前均经过严格的性能测试，质量上严格把关，保证机器的可靠性。
※高雅、华丽、舒适当空调机接上风道，安装在天花板上，屋内只有风口在外，显得典雅和华丽。
同时，微电脑的恒温控制能更准确地控制室温，因此也更节能，同时增加了舒适感。
※控制完整、操作简单机组控制系统包括压缩机过载过热保护、逆缺相保护、制冷系统高、低压保护等多种安全保护措施，确保运行安全。
同时，微电脑的自动控制功能也十分完善，令您操作十分简单。
1、机组名义运行工况：制冷工况：室内干球温度27℃，湿球温度19℃，室外干球温度35℃；制热工况：室内干球温度20℃，室外干球温度7℃，湿球温度6℃；标准型：无热水盘管和电加热,如需要可按用户要求选配及生产其他余压型产品。
2、电源：3N/380V/50Hz，允许电压波动±10% ;3、如以上机型不能满足您的要求,我们可以另行为您设计选型;4、如需要机组其它相关参数请联系工厂;5、规格参数如因产品改良而更改,恕不另行通知。
机组外型尺寸1、室外机RF400WD22、室内机RF800AC250系统流程一、风冷管道式分体空调机组组成风冷管道式空调机组主要由全封闭压缩机、四通阀、冷凝器（风冷）、单向阀、过滤器、蒸发器、膨胀阀、气液分离器以及保护装置等组成。
二、制冷工作原理:制冷时，制冷压缩机将蒸发器(室内换热器)内的低压低温制冷气体（R22）吸入气缸，经过压缩机做功，使之成为压力和温度都较高的气体，经四通换向阀导入室外换热器内，高温高压的制冷剂气体与冷却介质空气进行热交换，把热量传给空气，而制冷剂气体凝结为高压液体。
高压液体经热力膨胀阀（小型机组采用毛细管）节流降压后进入室内机。
在室内机内，低压液体制冷剂立即汽化，并在汽化时吸收周围介质（空气）的热量，从而使周围空气降温冷却，而室内风机又源源不断的将室内空气吸入，通过蒸发器降温再进入室内，从而降低室内温度。
汽化后的低压低温制冷剂气体又被压缩机吸入压缩，这样周而复始，不断循环，实现连续制冷。
三、制热工作原理：热泵制热时，四通换向阀换向后，室内机变成冷凝器，压缩机排出的高温高压制冷气体经换向导入冷凝器，在冷凝器内，高温制冷剂气体与周围空气进行热交换并放出热量凝结为液态制冷剂。
同样通过风机的作用实现制热的目的。
高压制冷剂液体离开冷凝器经热力膨胀阀（小型机组用毛细管）节流降压后进入室外换热器，并在其中不断汽化，汽化时吸收周围介质（空气）的热量。
随后被压缩机吸入压缩，这样周控制器使用说明二、控制过程1、控制器主要功能：A、温度设置范围16℃～30℃B、具有制冷、制热、除湿、通风、自动制冷-制热功能C、延时/实时开/关机设定D、防冷风功能：制热时室内换热器温度低于一定温度时，风机不运行E、自动除霜功能F、冷媒泄漏检测功能G、四档风速：自动、高速、中速、低速H、睡眠功能：按睡眠程序运行I、传感器信号异常检测报警功能J、锁定功能K、压缩机过载保护功能L、节时开机功能M、高、低压保护功能N、室内盘管防冻结/防过热保护2、开关机操作过程A、开机按开/关键循环控制机组开和关，送电后会听到控制器会发出一声蜂鸣声，按开/关键控制机组开机，同时电源指示灯亮，显示机组处于工作状态；B、选择运行模式机组有四种运行模式，按模式键循环四种工作模式：制冷、除湿、制热、通风，同时与工作状态相对应的指示灯会亮，显示机组的运行状态；C、选择室内风速选择及设定室内温度按风速选择键循环进入自动、低速、中速、高速四档风速并指示灯相应提示，自动状态时机组会根据室内温度与设置温度的差值来选择合适的风速。
同时您需要设定室内温度，在非定时状态下按增、减值键一次，温度设定值变化1℃，此时会在数码管上显示，该温度不要太高也不要太低，一般制冷设定为18-23℃，制热设定为26-28℃，这样可以减少能耗并实现您的舒适要求；D、关机按开/关键控制机组关机，同时电源指示灯灭。
当您觉得设置不满意的话，随时可以控制器使用说明在运行过程中实现B、C的操作，改变运行状态，但不要频繁开/关机及冷热转换，以免损坏压缩机。
3、其他操作功能A、定时功能您可以在开机状态下设置关机时间，关机状态下设置开机时间，只需同时按定时键进行定时设置，每按一次定时时间增加1小时，同时数码管上会显示定时时间数，定时状态下电源指示灯闪烁，数码管会显示定时时间（0-12）；B、睡眠功能按睡眠键进入睡眠状态，机组会随时间调整设定温度，使用户有一个更加舒适的睡眠环境。
故障代码表(SDB双系统)一、安装准备1、验收收到货物时应对机组进行仔细检查，以确认运输过程中是否出现货物破损现象，并按照装箱单清点主机及附件，检查在运输过程中有无丢失。
机组出厂前室外机均预充足量的R22制冷剂，大机组室外机（焊接接口）内及所有室内机内预充一定压力的氮气，安装前检查机内是否有压力，确认搬运过程中是否泄漏。
2、搬运搬运时应使用叉车、起重机或吊索，将机组搬运到指定地点，搬运时要采取减震等保护措施，防止碰撞、擦坏机组外部喷涂。
机组应保持垂直状态，严禁机组倾斜角度超过30°。
建议室外机尽可能吊装到位后再拆除木包装。
起吊时，吊绳不得碰风机网罩！人员不得站在机组下方！二、室外机安装B、安装位置要有足够强度，机组底脚应设减振器或减振垫，减少震动传递；C、应避免安装在落叶、昆虫聚集环境处，以防堵塞换热器；D、尽可能在室外机上方安装遮阳棚，避免阳光直射，保护机组；E、换热器应定期清洗，确保换热效率；F、保证机组安装在不会积水的地方，安装处必须利于雨水与冷凝水的排出；G、机组不可在含有油、盐、腐蚀性气体的环境中使用，这些物质会对机组产生腐蚀，引起故障甚至缩短机组寿命。
机组可直接用膨胀螺栓固定在机座上，机组安装定位孔尺寸见机组外形图所示，机座可用水泥预制，预留排水道。
也可用角钢制作托架、加防震橡胶垫，置于地面或屋顶平面，小型机组亦可挂墙安装，即置于角钢支架上，角钢支架在墙上固定，支架固定后的支撑能力应大于机组重量的4倍。
机座表面应水平。
三、室内机安装机组应根据房屋结构、送回风方式、机组型式确定安装位置及安装方式。
机组由四根吊杆悬挂在天花板下，吊杆的位置和高度是根据室内机的固定脚之间的距离及顶棚的高度来确定，检修侧（电控箱及接管处）离墙距离必须大于一米。
安装位置及吊杆本身要有足够的强度。
固定内机时，应上下都有螺母，中间加防震垫。
确认机组装牢后用水平尺调平或微倾于冷凝水出口（倾斜度1/100）。
请保证回风口无污染。
风管制作必须符合暖通规范。
为减少气流噪音，应在机组出风口加装静压箱及回风口安装回风静压箱,如图所示。
机组须安装一根冷凝水管，水平管道要求坡度不小于8‰，并且要求如图所示安装存水弯。
四、管路连接1、连接小型机组管路接头的型式为喇叭口接头，连接管在胀好喇叭口后，喇叭口不得有裂纹、破口等缺陷，要与截止阀对正连接；大型机组管路连接形式为焊接方式连接，焊接完成后，焊点需饱满、无焊瘤、无虚焊、夹渣；焊接时请采用氮气保护焊接。
注意，机组连接前必须放尽室内机、室外机（焊接型机组内充氮气）内氮气，以免造成人身伤害。
机组安装高达100℃以上，所以保温材料必须要求是耐高温、阻燃性的材料。
2、检漏、抽真空对小型采用喇叭口连接的机组，铜管连接完毕以后。
如图所示，将氮气通过压力表从截止阀检修口充入系统，逐渐升压至2.8Mpa，用肥皂水涂在管的连接处检漏，如有漏点，在修复后，保压24小时，如压力未下降，即可确定系统无泄露。
排放系统内高压氮气，把连接管连接到室外机截止阀上。
将复合压力表的三根软管接到相应的检修阀及真空泵接口上，启动真空泵抽真空，使系统内压力至少保持在130Pa下，保持30分钟方可充注。
注意，此时不可用内六角扳手打开机组截止阀阀心，以免室外机组内R22泄漏。
对于焊接型机组，室外机带有检修口，只需将压力表接管连接到相应的检修口上即行，其余操作同上。
机组安装B、大型机组出厂时没有充氟。
检漏、抽真空完成后，先关闭复合压力表，切断真空泵，将复合压力表的中间皮管与氟瓶相连，使氟瓶倒置于电子称上，打开复合压力表的高压侧，让液态制冷剂从高压侧充入系统。
当系统内制冷剂侧压力上升充注停止，而充注量仍未达到额定值时，关闭复合压力表的高压阀，将氟瓶正置于电子称上，打开复合压力表的低压阀，启动机组，必须请专业技术人员从低压侧间隙充注气态冷媒，直至达到额定充注量为止。
如连接管长度大于5米，请按以下参数进行补制冷剂。
警告：不可在机组运行时加入液态氟利昂。
三、电气安装在机组安装到位以后，即可连接电源线和内外机连接线，所有导线必须连接牢固，并且不得与任何运动部件接触。
内外机连接线必须采用氯丁橡胶线（YZW-300/500），所有导线必须满足本手册要求。
机组要求必须有接地措施。
所有的电器设备及其安装工作都必须符合国家及当地安全规范的要求。
警告：机组连接线不得与未经保温的连接铜管绑在一起。
注：接地连接线须比其他主电源线长。
此款机组为二拖一（两台室外机带一台室内机），室内、外通过通讯线连接控制，接线时通信线避开强电电缆线，以免受干扰。
5、说明A、空气开关用户自备。
B、虚线为用户配接线。
双点划线内是和电辅助加热有关的电路，无电辅助加热时，无双点划线内的电路C、以上电路图仅供参考，实际电路可能会随机组的改进而改进，请以随机附带的电路图（电控盒盖内侧）为准。
