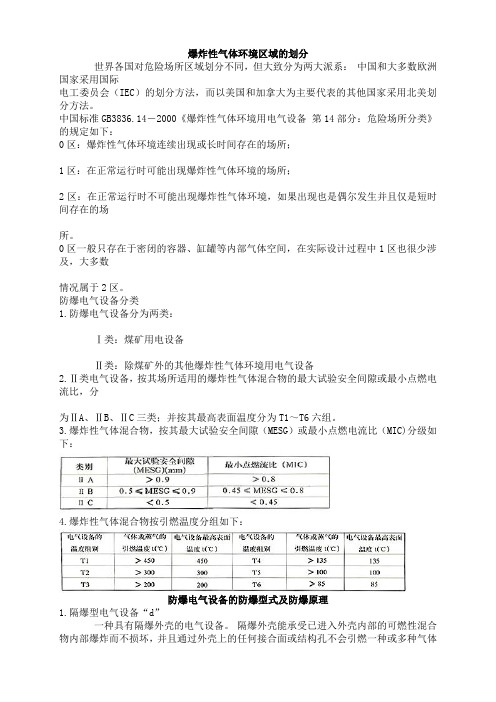

爆炸性气体环境危险的区域划分

爆炸性气体环境区域的划分世界各国对危险场所区域划分不同，但大致分为两大派系：中国和大多数欧洲国家采用国际电工委员会（IEC）的划分方法，而以美国和加拿大为主要代表的其他国家采用北美划分方法。

中国标准GB3836.14－2000《爆炸性气体环境用电气设备第14部分：危险场所分类》的规定如下：0区：爆炸性气体环境连续出现或长时间存在的场所；1区：在正常运行时可能出现爆炸性气体环境的场所；2区：在正常运行时不可能出现爆炸性气体环境，如果出现也是偶尔发生并且仅是短时间存在的场所。

0区一般只存在于密闭的容器、缸罐等内部气体空间，在实际设计过程中1区也很少涉及，大多数情况属于2区。

防爆电气设备分类1.防爆电气设备分为两类：Ⅰ类：煤矿用电设备Ⅱ类：除煤矿外的其他爆炸性气体环境用电气设备2.Ⅱ类电气设备，按其场所适用的爆炸性气体混合物的最大试验安全间隙或最小点燃电流比，分为ⅡA、ⅡB、ⅡC三类；并按其最高表面温度分为T1～T6六组。

3.爆炸性气体混合物，按其最大试验安全间隙（MESG）或最小点燃电流比（MIC)分级如下：4.爆炸性气体混合物按引燃温度分组如下：防爆电气设备的防爆型式及防爆原理1.隔爆型电气设备“d”一种具有隔爆外壳的电气设备。

隔爆外壳能承受已进入外壳内部的可燃性混合物内部爆炸而不损坏，并且通过外壳上的任何接合面或结构孔不会引燃一种或多种气体或蒸气所形成的外部爆炸性环境的电气设备外壳。

2.增安型电气设备“e”一种对在正常运行条件下不会产生电弧、火花的电气设备采取一些附加措施以提高其安全程度，防止其内部和外部部件可能出现危险温度、电弧或火花的电气设备。

3.本质安全型电气设备“i”本质安全通常指某个系统，而不是指某一个设备。

人们通常说一个变送器或传感器是本质安全时，这是一种简化说法，实际上本质安全指变送器或传感器经电缆与关联设备（安全栅等）组成的本质安全系统。

本质安全系统框图示意如下：本质安全电路本质安全电路指在规定条件（包括正常工作和规定的条件）下产生的任何火花或任何热效应均不能点燃规定的爆炸性气体环境的电路。

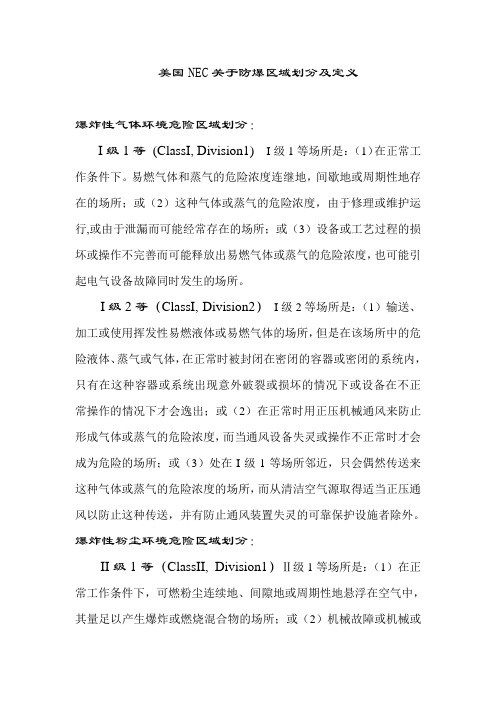

美国NEC关于防爆区域划分及定义爆炸性气体环境危险区域划分：I级1等(ClassI, Division1) I级1等场所是：（1）在正常工作条件下。

易燃气体和蒸气的危险浓度连继地，间歇地或周期性地存在的场所；或（2）这种气体或蒸气的危险浓度，由于修理或维护运行,或由于泄漏而可能经常存在的场所；或（3）设备或工艺过程的损坏或操作不完善而可能释放出易燃气体或蒸气的危险浓度，也可能引起电气设备故障同时发生的场所。

I级2等（ClassI, Division2）I级2等场所是：（1）输送、加工或使用挥发性易燃液体或易燃气体的场所，但是在该场所中的危险液体、蒸气或气体，在正常时被封闭在密闭的容器或密闭的系统内，只有在这种容器或系统出现意外破裂或损坏的情况下或设备在不正常操作的情况下才会逸出；或（2）在正常时用正压机械通风来防止形成气体或蒸气的危险浓度，而当通风设备失灵或操作不正常时才会成为危险的场所；或（3）处在I级1等场所邻近，只会偶然传送来这种气体或蒸气的危险浓度的场所，而从清洁空气源取得适当正压通风以防止这种传送，并有防止通风装置失灵的可靠保护设施者除外。

爆炸性粉尘环境危险区域划分：II级1等（ClassII, Division1）Ⅱ级1等场所是：（1）在正常工作条件下，可燃粉尘连续地、间隙地或周期性地悬浮在空气中，其量足以产生爆炸或燃烧混合物的场所；或（2）机械故障或机械或设备不正常操作，可能引起这种爆炸或燃烧混合物的产生，也可能同时由于电气设备的故障、保护装置的操作或其它原因而提供燃烧源的场所；或（3）可能出现导电性可燃粉尘的场所。

II级2等（ClassII, Division2）Ⅱ级2等场所是正常时可燃粉尘并不悬浮在空气中，或在设备和装置正常操作时不会喷出足够的悬浮物以产生爆炸或燃烧混合物的场所，但是：（1）这种可燃粉尘沉淀或积聚的地方可能足以妨碍电气设备或装置的安全散热；或（2）在电气设备上、设备内或附近，这种有可燃粉尘沉淀或积聚的地方，可能由于这种设备的电弧、火花或燃烧物而点燃。

爆炸性气体环境危险的区域划分1. 引言爆炸性气体环境是指存在可能导致爆炸的气体混合物的环境。

在许多行业中，如石油化工、化学实验室和煤矿等，存在着爆炸性气体的潜在风险。

为了确保工作环境的安全性，需要对爆炸性气体环境进行合理的划分和管理。

2. 区域划分的目的和意义爆炸性气体环境的区域划分是为了确保工作场所内不同区域的安全性。

通过划分不同的区域，可以采取适当的防护措施和管理措施，减少爆炸事故的风险。

区域划分还有助于指导人员在工作过程中的行为和操作，提高安全意识和防范能力。

3. 区域划分标准3.1 依据气体爆炸性质划分根据气体的爆炸性质，可以将爆炸性气体环境划分为以下几个区域：- Zone 0：爆炸性气体或气体混合物在正常操作条件下连续、长时间存在； - Zone 1：爆炸性气体或气体混合物在正常操作条件下可能偶尔存在； - Zone 2：爆炸性气体或气体混合物在正常操作条件下不会连续、长时间存在，仅在故障或异常情况下短暂存在。

3.2 依据爆炸性气体浓度划分根据爆炸性气体的浓度，可以将爆炸性气体环境划分为以下几个区域： - Lower Explosive Limit (LEL)：爆炸性气体的浓度低于LEL时，无法引发爆炸； - Upper Explosive Limit (UEL)：爆炸性气体的浓度高于UEL时，无法引发爆炸； - Explosive Range：爆炸性气体的浓度在LEL和UEL之间，能够引发爆炸。

3.3 划分区域的标识和警示在各个划分的区域内都应设置相应的标识和警示，以提醒人员注意危险。

标识和警示应符合国家相关标准，并包括以下内容： - 区域划分的编号或名称； - 相应的爆炸性气体类型和浓度； - 注意事项和防护要求； - 禁止或限制的行为和操作。

4. 区域划分的管理措施为了确保爆炸性气体环境的安全性，需要采取一系列管理措施，包括但不限于：- 定期对工作场所进行爆炸性气体环境的监测和检测； - 采用有效的通风系统，控制气体浓度； - 使用防爆设备和防爆电器； - 培训员工，提高其安全意识和应急处理能力； - 建立应急预案和紧急撤离程序。

国标防爆等级的划分
2012年05月24日星期四
防爆等级的划分
不同的国家和地区，按各自的标准划分爆炸危险区域，我国根据爆炸性气
体混合物出现的频繁程度和持续时间，将爆炸性气体环境分为0区、1区和2 区（与IEC国际电工委员会一致）
0区：连续出现或长期出现爆炸性气体混合物的环境。

1区：在正常运行时可能出现爆炸性气体混合物的环境。

2区：在正常运行时不可能出现爆炸性气体混合物的环境或及时出现也
仅是短时存在的爆炸性气体混合物的环境。

0区一般只存在于密封的容器。

贮罐等内部气体空间，在实际设计过程
中1区也很少存在，大多数情况属于2区。

防爆电器设备分为二类:
I类煤矿井下用电气设备
H类除矿井以外的场合使用的电气设备
H类电气设备，按期适用于爆炸性气体混合物最大试验安全间隙或最小点燃
电流比，分为：II A II B II C三类，并按其最高表面温度分为T1-T6六
性质：在规定试验条件下，气体、蒸汽爆炸性混合物的最小点燃电流与甲烷爆炸性混合物的最小点燃电流纸币o中国规定气体、蒸汽危险物质按最
小点燃电流比分为I A级，IB级和IC级。

IA级：最小电流比〈,> 例；乙烷
HB 级:最小电流比〈,>
例：乙烯 nC 级：最小电流比w
例：乙快
防爆级别
n 类电气设备的最高表面温度分组
防爆对危险场所的适用性:
根据可能引爆的最小火花能量， 我国和欧洲及世界上大部分国家和地
区将爆炸性气体分为四个危险等级。

爆炸危险区域的划分标准
爆炸危险区域的划分标准主要包括两个方面：一是根据爆炸性气体环境出现的频繁程度和持续时间来划分区域等级，二是根据爆炸性粉尘环境的特性来划分区域等级。

对于爆炸性气体环境，危险区域等级可以划分为0区、1区和2区。

0区是指在正常运行情况下，爆炸性气体混合物连续出现或长期出现的环境；1区是指在正常运行时可能出现爆炸性气体混合物的环境；2区是指在正常运行时不太可能出现爆炸性气体混合物的环境，或即使出现也仅是短时间存在的爆炸性气体混合物的环境。

对于爆炸性粉尘环境，危险区域等级可以划分为20区、21区和22区。

20区是指空气中的可燃性粉尘云持续地、长期地、频繁地出现于爆炸性环境中的区域；21区是指在正常运行时，空气中的可燃性粉尘云很可能偶尔出现于爆炸性环境中的区域；22区是指在正常运行时，空气中的可燃粉尘云一般不可能出现于爆炸性粉尘环境中，即使出现，持续时间也是短暂的。

此外，在实际划分防爆区域中，0区/20区所占所有危险区域的空间比例不到0.5%，1区/21区所占所有危险区域的空间比例约为4.5%，2区/22区所占所有危险区域的空间比例约为95%。

总之，爆炸危险区域的划分标准主要是根据爆炸性气体或粉尘环境的特性来确定的，不同的区域等级对应着不同的危险程度和防爆要求，以确保设备和人员的安全。

爆炸危险区域的划分1.爆炸危急区域的划分。

爆炸性气体环境依据爆炸性气体混合物消失的频繁程度和持续时间，按下列规定进行分区。

①0区：连续消失或长期消失爆炸性气体混合物的环境。

②1区：在正常运行时可能消失爆炸性气体混合物的环境。

③2区：在正常运行时不行能消失爆炸性气体混合物的环境，或即使消失也仅是短时存在爆炸性气体混合物的环境。

爆炸性粉尘环境依据爆炸性粉尘混合物消失的频繁程度和持续时间，按下列规定进行分区。

①10区：连续消失或长期消失爆炸性粉尘的环境。

②11区：有时会将积留下的粉尘扬起而偶然消失爆炸性粉尘混合物的环境。

2.火灾危急区域的划分。

火灾危急环境依据火灾事故发生的可能性和后果，以及危急程度和物质状态的不同，按下列规定进行分区。

①21区：具有闪点高于环境温度的可燃液体，在数量和配置上能引起火灾危急的环境。

②22区：具有悬浮状、积累状的可燃粉尘或可燃纤维，虽不行能形成爆炸性混合物，但在数量和配置上能引起火灾危急的环境。

③23区：具有固体状可燃物质，在数量和配置上能引起火灾危急的环境。

3.爆炸危急环境的区域范围。

在爆炸危急环境的区域范围内，应安装相应的防爆型电气设备；不在爆炸危急环境的区域范围内时，可安装非防爆型电气设备，但是不能以这个范围作为能否动用明火的依据。

4.爆炸危急环境区域范围的划分如下：①非放开的建筑物内部，一般以室为单位划定范围，对于1区建筑物通向露天的门、窗外3m以内的空间范围，可降低为2区；对于2区建筑物通向露天的门、窗外1m以内的空间范围，可不考虑防爆要求。

②对可燃气体、易燃液体和闪点低于或等于场所环境温度的可燃液体储罐，一般在离设备外壳3m以内的空间为有爆炸危急环境区域范围。

③对易燃液体注送站，一般以注送口外水平距离15m、垂直距离7. 5m以内的空间为有爆炸危急环境区域范围。

其他设施的爆炸危急环境区域范围的划分可参照有关专著。

什么是爆炸物危险场所呢？怎么划分？在工业气表远程监控系统中，通常需要设备满足对爆炸物危险区域的要求。

下面谈谈我国我国外对爆炸物危险场所的划分。

1.1 我国对爆炸性危险场所是如何划分的？
答我国对爆炸性危险场所的划分采用与IEC等效的方法。

国家标准GB 50058-92中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为0区、11区两个级别，详见表4-1。

表4-1 中国对危险场所划分表
爆炸性物质区域划分区域定义
气体 0区连续出现或长期出现爆炸性气体混合物的环境
1区在正常运行时可能出现爆炸性气体混合物的环境
2区在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时存在的爆炸性气体混合物的环境
粉尘 10区连续出现或长期出现爆炸性粉尘的环境
11区有时会将积留下的粉尘扬起而偶然出现爆炸性粉尘混合物的环境
1.2 国际上对爆炸性危险场所是如何划分的？
答国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。

一种以IEC（国际电工委员会）为代表，包括德国、英国、意大利、日本、澳大利亚等国，对气体划分为0区、1区、2区，对粉尘划分为10区、11区。

其定义与IEC基本相同（可参见我国对各区域的定义，我国等效采用IEC标准）。

另一种为美国、加拿大等北美国家的划分，以NEC（美国国家电气规程）的定义为代表，对气体划分为1区、2区（没有0区），对粉尘也划分为1区、2区。

两者之间的对应关系大致如下：
气体：IEC0区、1区——NEC。

爆炸性气体环境危险区域划分第２.２.１条爆炸性气体环境应根据爆炸性气体混合物出现的频繁程度与持续时间,按下列规定进行分区:一、０区:连续出现或长期出现爆炸性气体混合物的环境;二、１区:在正常运行时可能出现爆炸性气体混合物的环境三、２区:在正常运行时不可能出现爆炸性气体混合物的环境,或即使出现也仅就是短时存在的爆炸性气体混合物的环境。

注:正常运行就是指正常的开车、运转、停车,易燃物质产品的装卸,密闭容器盖的开闭,安全阀、排放阀以及所有工厂设备都在其设计参数范围内工作的状态。

第２.２.２条符合下列条件之一时,可划为非爆炸危险区域:一、没有释放源并不可能有易燃物质侵入的区域;二、易燃物质可能出现的最高浓度不超过爆炸下限值的１０％;三、在生产过程中使用明火的设备附近,或炽热部件的表面温度超过区域内易燃物质引燃温度的设备附近;四、在生产装置区外,露天或开敞设置的输送易燃物质的架空管道地带,但其阀门处按具体情况定。

第２.２.３条释放源应按易燃物质的释放频繁程度与持续时间长短分级,并应符合下列规定。

一、连续级释放源:预计长期释放或短时频繁释放的释放源。

类似下列情况的,可划为连续级释放源:１.没有用惰性气体覆盖的固定顶盖贮罐中的易燃液体的表面;２.油、水分离器等直接与空间接触的易燃液体的表面;３.经常或长期向空间释放易燃气体或易燃液体的蒸气的自由排气孔与其它孔口。

二、第一级释放源:预计正常运行时周期或偶尔释放的释放源。

类似下列情况的,可划为第一级释放源:１.在正常运行时会释放易燃物质的泵、压缩机与阀门等的密封处;２.在正常运行时,会向空间释放易燃物质,安装在贮有易燃液体的容器上的排水系统;３.正常运行时会向空间释放易燃物质的取样点。

三、第二级释放源:预计在正常运行下不会释放,即使释放也仅就是偶尔短时释放的释放源。

类似下列情况的,可划为第二级释放源:１.正常运行时不能出现释放易燃物质的泵、压缩机与阀门的密封处;２.正常运行时不能释放易燃物质的法兰、连接件与管道接头;３.正常运行时不能向空间释放易燃物质的安全阀、排气孔与其它孔口处;４.正常运行时不能向空间释放易燃物质的取样点。

爆炸性气体粉尘火灾危险区域划分爆炸性气体环境危险区域划分应根据爆炸性气体混合物出现的频繁程度和持续时间按下列规定进行分区：一、0区连续出现或长期出现爆炸性气体混合物的环境二、1区在正常运行时可能出现爆炸性气体混合物的环境三、2区在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境爆炸性粉尘环境危险区域划分应根据爆炸性粉尘混合物出现的频繁程度和持续时间按下列规定进行分区：一、10区连续出现或长期出现爆炸性粉尘环境二、11区有时会将积留下的粉尘扬起而偶然出现爆炸性粉尘混合物的环境火灾危险区域划分根据火灾事故发生的可能性和后果以及危险程度及物质状态的不同按下列规定进行分区：一、21区具有闪点高于环境温度的可燃液体在数量和配置上能引起火灾危险的环境二、22区具有悬浮状堆积状的可燃粉尘或可燃纤维虽不可能形成爆炸混合物但在数量和配置上能引起火灾危险的环境三、23区具有固体状可燃物质在数量和配置上能引起火灾危险的环境爆炸性粉尘危险区域划分应根据爆炸性粉尘混合物出现的频繁程度和持续时间进行分区,原分为10区、11区。

现有标准GB12476.1.《可燃性粉尘环境用电气设备》等同IEC61241标准，将危险区域划分为20区、21区、22区，10区与20区对应，11区与21区、22区对应原则上是存在连续级释放源的区域可划为20区；存在一级释放源的区域可划为21区；存在二级释放源的区域可划为22区。

按以上规定划分区域等级后，再根据采取排气通风等措施调整区域划分。

20区：空气中的可燃性粉尘云持续地或长期地或频繁地出现于爆炸性环境中的区域。

可能产生20区的场所示例：――粉尘容器内部；――贮料槽，筒仓等，旋风除尘器和过滤器；――粉料传送系统等，但不包括皮带和链式输送机的某些部分；――搅拌机，研磨机，干燥机和装料设备等。

21区：在正常运行时，空气中的可燃粉尘云一般不可能出现于爆炸性粉尘环境中的区域，即使出现，持续时间也是短暂的。

爆炸性气体粉尘火灾危险区域划分IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】爆炸性气体粉尘火灾危险区域划分爆炸性气体环境危险区域划分应根据爆炸性气体混合物出现的频繁程度和持续时间按下列规定进行分区：一、0区连续出现或长期出现爆炸性气体混合物的环境二、1区在正常运行时可能出现爆炸性气体混合物的环境三、2区在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境爆炸性粉尘环境危险区域划分应根据爆炸性粉尘混合物出现的频繁程度和持续时间按下列规定进行分区：一、10区连续出现或长期出现爆炸性粉尘环境二、11区有时会将积留下的粉尘扬起而偶然出现爆炸性粉尘混合物的环境火灾危险区域划分根据火灾事故发生的可能性和后果以及危险程度及物质状态的不同按下列规定进行分区：一、21区具有闪点高于环境温度的可燃液体在数量和配置上能引起火灾危险的环境二、22区具有悬浮状堆积状的可燃粉尘或可燃纤维虽不可能形成爆炸混合物但在数量和配置上能引起火灾危险的环境三、23区具有固体状可燃物质在数量和配置上能引起火灾危险的环境爆炸性粉尘危险区域划分应根据爆炸性粉尘混合物出现的频繁程度和持续时间进行分区,原分为10区、11区。

现有标准.《可燃性粉尘环境用电气设备》等同IEC61241标准，将危险区域划分为20区、21区、22区，10区与20区对应，11区与21区、22区对应原则上是存在连续级释放源的区域可划为20区；存在一级释放源的区域可划为21区；存在二级释放源的区域可划为22区。

按以上规定划分区域等级后，再根据采取排气通风等措施调整区域划分。

20区：空气中的可燃性粉尘云持续地或长期地或频繁地出现于爆炸性环境中的区域。

可能产生20区的场所示例：――粉尘容器内部；――贮料槽，筒仓等，旋风除尘器和过滤器；――粉料传送系统等，但不包括皮带和链式输送机的某些部分；――搅拌机，研磨机，干燥机和装料设备等。
