电子元器件系列知识—电阻

电子元器件—电阻_电容_电感_知识大全_PPT版
一、电阻
电阻是电路中的一个主要元器件。

它具有电阻和功率，其作用是抵消
过大的电流，降低电压，限制电流的流动，以及分配电压的作用，在电路
中有着重要的作用。

1、电阻结构特性
电阻结构由两个电极和一个电阻元件组成，电阻元件可以是线路板、
碳膜、石英材质元件等不同的材质。

电阻元件的结构有一体化结构和螺纹
结构。

一体化结构的电阻尺寸较小，但功率较低；螺纹结构的电阻功率较高，但尺寸较大。

2、电阻性能参数
电阻参数一般有电阻值、衰减值、最大功率、最大峰值电流、温度系数、阻燃性等。

（1）电阻值：单位是欧姆，是指把一定量电流流过电阻时的电压差。

（2）衰减值：指在稳态下，电阻值从高温向低温变化时所变化的值，表示电阻值随温度变化的程度。

（3）最大功率：指电阻能承受的最大功率，一般以瓦特为单位计算。

（4）最大峰值电流：指电阻能承受的最大峰值，以安培为单位计算。

（5）温度系数：指电阻值在一定温度范围内随着每度温度的变化而
变化的大小。

（6）阻燃性：元件的耐燃性，指当外界发生火灾时电阻元件的稳定性，一般按照阻燃等。

电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、K Q、MQ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、丫-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1型普通碳膜电阻电子元器件基础知识（2）――电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10A6uF=10A12pF电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。

依次分别代表名称、材料、分类和序号。

第一部分：名称，用字母表示，电容器用C。

第二部分：材料，用字母表示。

第三部分：分类，一般用数字表示，个别用字母表示。

第四部分：序号，用数字表示。

用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D- 铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、0-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、丫-云母、Z-纸介电子元器件基础知识（3）――电感线圈电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

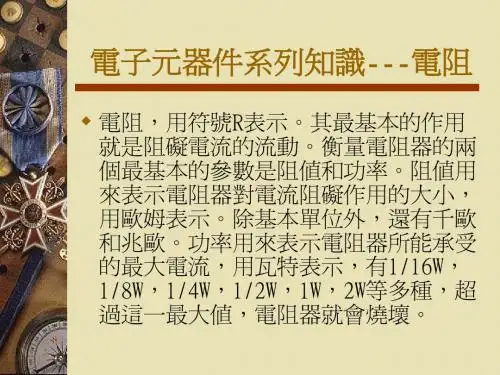

电子元器件基础知识培训（一）-------电阻、二极管、三极管电子元器件系列知识---电阻电阻，用符号R表示。

其最基本的作用就是阻碍电流的流动。

衡量电阻器的两个最基本的参数是阻值和功率。

阻值用来表示电阻器对电流阻碍作用的大小，用欧姆表示。

除基本单位外，还有千欧和兆欧。

功率用来表示电阻器所能承受的最大电流，用瓦特表示，有1/16W，1/8W，1/4W，1/2W，1W，2W等多种，超过这一最大值，电阻器就会烧坏。

根据电阻器的制作材料不同，有水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）以及金属氧化膜电阻等等。

根据其阻值是否可变可分为微调电阻，可调电阻，电位器等。

可调电阻（电位器）电路符号如下：电阻在标记它的值的方法是用色环标记法。

它的识别方法如下：为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图1所示。

第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。

上图是碳膜电阻，下图是精密金属膜电阻。

表1列出电阻的类别和符号。

表2是常用电阻的技术特性保险电阻的基本常识：1.保险电阻的功能。

保险电阻在电路图中起着保险丝和电阻的双重作用，主要应用在电源电路输出和二次电源的输出电路中。

它们一般以低阻值（几欧姆至几十欧姆），小功率（1/8~1W）为多，其功能就是在过流时及时熔断，保护电路中的其它元件免遭损坏。

在电路负载发生短路故障，出现过流时，保险电阻的温度在很短的时间内就会升高到500~600℃，这时电阻层便受热剥落而熔断，起到保险的作用，达到提高整机安全性的目的。

2. 保险电阻的判别方法。

尽管保险电阻在电源电路中应用比较广泛，但各国家和厂家在电路图中的标注方法却各不相同。

虽然标注符号目前尚未统一，但它们却有共同特点：（1）它们与一般电阻的标注明显不同，这在电路图中很容易判断。

（2）它一般应用于电源电路的电流容量较大或二次电源产生的低压或高压电路中。

参考书籍： 电子线路设计*实验*测试 主编：谢自美 51单片机应用从零开始 主编：杨欣，王玉凤，刘湘黔
第一课 电阻元件 电感元件 电容元件 电感的符号
电感器
带铁（磁）芯电感器 非铁磁芯电感器
可调电感器
带抽头电感器
磁芯微调电感器
铁芯变压器
绕组间有屏蔽的变压器 带屏蔽变压器
第一课 电阻元件 电感元件 电容元件
电感
第一课 电阻元件 电感元件 电容元件
色环电感基本构造
导磁体性质：铁氧体磁芯 绕线形式：单层密绕式 电感量：10,33,47,100... 应用范围：滤波 种类：电感线圈 封装形式：色环电感
色环电感特征
1.色环电感结构坚固，成本低廉，适合 自动化生产。 2.特殊铁芯材质，高Q值及自共振频率。 3.外层用环氧树脂处理，可靠度高。 4.电感范围大，可自动插件。
第2. 一常课用电的阻电元感件器电—感—元扼件流电线容元圈件
扼流线圈：又称为扼流 圈、阻流线圈、差模电感器， 是用来限制交流电通过的线 圈，分高频阻流圈和低频阻 流圈。采用开磁路构造设计， 有结构性佳、体积小、高Q 值、低成本等特点，适用于 笔记型电脑、喷墨印表机、 影印机、显示监视器、手机、 宽频数据机、游戏机、彩色 电视、录放影机、摄影机、 微波炉、照明设备、汽车电 子产品等。
它是利用半导体光敏效应制成的一种元件。电阻值随入 射光线的强弱而变化，光线越强，电阻越小。无光照射时， 呈现高阻抗，阻值可达1.5MΩ以上；有光照射时，材料激发 出自由电子和空穴，其电阻值减小，随着光强度的增加，阻 值可小至1kΩ以下。
如：可见光敏电阻，主要材料是硫化镉，应用于光电控 制。红外光敏电阻，主要材料是硫化铅，应用于导弹、卫星 监测。
第一课 电阻元件 电感元件 电容元件

2. 电阻器识别
• 湿敏电阻
阻值随湿度的变化而变化
➢ 硅湿敏电阻
➢ 陶瓷湿敏电阻
➢ 氯化锂湿敏电阻
2. 电阻器识别
• 光敏电阻 阻值从随所光使线用的的强导弱体而材变料化上来分类：
➢ 单晶光敏电阻
➢多晶光敏电阻
根据光敏电阻的光谱特性来分类：
➢ 红外线光敏电阻 ➢ 紫外线光敏电阻
➢可见光光敏电阻
2. 电阻器识别
1. 电阻器的基础知识
➢ 电阻的大小与物体材料性质有关。 ✓ 电阻率：物体的电阻系数，用ρ表示。
✓ 物体长度：用L表示。 ✓ 物体横截面积：用S表示。
1. 电阻器的基础知识
➢ 电阻器共有6个主要参数： ✓ 标称阻值：电阻体表面上标志的电阻值。 ✓ 允许误差：实际与标称所允许的最大偏差范围。 ✓ 额度功率：连续工作所允许承受的最大功率 。 ✓ 温度系数：电阻热稳定性随温度变化的物理量。 ✓ 电压系数：电压每改变1V时电阻值相对变化量。 ✓ 最大电压：电阻不发生过热或击穿时最大电压。
热稳定性好
噪音小
2. 电阻器识别
➢ 金属氧化膜电阻：将锡和锑的金属盐溶液进行高温喷雾沉积在陶瓷骨架上制 成的。
具有抗氧化、耐酸、 抗高温等优点
膜层均匀、结合牢固
2. 电阻器识别
➢ 合成碳膜电阻：将碳黑、填料与有机粘合剂调配成悬浮液，喷涂在绝缘骨架 上并加热聚合而成。
生产设备、工艺 简单且造价较低 高压高阻
✓ 五色环标示
第2位有效数(灰:8)
电阻
倍乘(金:10-1)
第1位有效数(棕:1)
允许误差(棕:±1%) 第3位有效数(黑:0)
02
电阻器识别
2. 电阻器识别
➢ 按电阻的结构进行划分： ✓ 可变电阻：阻值可在一定范围内调整。

电容器由两个金属极中间夹有绝缘材料（介质）构成， 用C表示，如下图所示为纸质电容的结构图。
按结构可分为：固定电容，可变电容，微调电容； 按介质材料可分为：气体介质电容，液体介质电容，纸 质介质电容，有机固体介质电容电解电容；按极性分为：
有极性电容和无极性电容，我们最常见到的就是瓷片电
容和电解电容。
三、二极管的基本知识
1.半导体基础知识 （1）导体 自然界中很容易导电的物质称为导体。如金、银、 铜、铁等，一般金属都是导体，电阻率(10-6～10-4 Ω·cm)。 （2）绝缘体 几乎不导电的物质称为绝缘体。如橡 皮、陶瓷、塑 料和石英等。电阻率(1010Ω·cm以上)。 （3）半导体 导电特性处于导体和绝缘体之间的物体称为半导体，
与横截面积 S 成反比，还与该物质的电阻率ρ有关，即：
R L S
小知识：大家可以将电路想象成我们生活中的道路，而 电阻就好比是道路中的桥梁，桥梁越宽阔，车流（电流） 就越容易通过，允许通过的车流量（电流）就越大，因 此，我们生活中所用电器的用电量越大，该电器所用电
源线的直径就越粗。
二、电容器化物等。电阻率介
于 10-3～109 Ω·cm。
2.二极管的基本知识 二极管的核心部分是PN结，在制造过程中利用一定 的掺杂工艺使一块半导体的一侧呈Ｐ型，另一侧呈Ｎ型， 则其交界处就形成了ＰＮ结。
N 型半导体(Negative-负的)：自由电子浓度大大增加
的杂质半导体，也称为电子型半导体。 P型半导体(Positive-正的)：空穴浓度大大增加的杂
电容在电路中具有隔断直流电，接通交流电的作用，
电容的基本单位是： F （法），此外还有μF（微法）、pF（皮法）、nF （纳法） 由于电容 F 的容量非常大，所以我们看到的一般都

電阻器—分類
根據電阻器的製作材料 1.有水泥電阻（製作成本低，功率大，熱雜 訊大，阻值不夠精確，工作不穩定）， 2.碳膜電阻 金屬膜電阻（體積小， 碳膜電阻， 2.碳膜電阻，金屬膜電阻（體積小，工作穩 雜訊小，精度高） 定，雜訊小，精度高）以及金屬氧化膜電阻 等等。 等等。 根據其阻值是否可變可分為： 微調電阻，可調電阻，電位器等
保險電阻在電路圖中的畫法
電阻的常用標誌法
直標法：直標法是將電阻器差值的即為±20%的允許偏差。 文字符號法：文字符號法是將電阻器的標稱值和允許 偏差值用數位和文字符號法按一定的規律組合標誌在 電阻體上。 色標法：普通的電阻器用四色環表示，精密電阻用五 色環表示。緊靠電阻體一端頭的色環為第一環，露著 電阻體本色教多的另一端頭為末環。 數碼標誌法：在產品和電路圖上用三為數位來表示元 件的標稱值的方法稱之為數碼標誌法。常見於貼片電 阻或進口器件上
保險電阻的判別方法
儘管保險電阻在電源電路中應用比較廣泛， 但各國家和廠家在電路圖中的標注方法卻各 不相同。雖然標注符號目前尚未統一，但它 們卻有共同特點：
（1）它們與一般電阻的標注明顯不同，這在電路圖中很容易判 斷。 （2）它一般應用於電源電路的電流容量較大或二次電源產生的 低壓或高壓電路中。 （3）保險電阻上面只有一個色環。見附圖所示，色環的顏色表 示阻值。 （4）在電路中保險電阻是長腳焊接在電路板上（一般電阻緊貼 電路板焊接），與電路板距離較遠，已便於散熱和區分。
電子元器件系列知識---電阻 電子元器件系列知識---電阻 --電阻，用符號R表示。其最基本的作用 就是阻礙電流的流動。衡量電阻器的兩 個最基本的參數是阻值和功率。阻值用 來表示電阻器對電流阻礙作用的大小， 用歐姆表示。除基本單位外，還有千歐 和兆歐。功率用來表示電阻器所能承受 的最大電流，用瓦特表示，有1/16W， 1/8W，1/4W，1/2W，1W，2W等多種，超 過這一最大值，電阻器就會燒壞。

5、网络电阻(阻排) 6、表面安装电阻(无引线电阻、片状电阻、贴片电阻) 7、保险电阻
主要特性参数
1、标称阻值：
电阻器上面所标示的阻值。
允许误差 系列代号 标称阻值系列
20%
E6 1.0
1.5
2.2
3.3
4.7
6.8
10%
E12 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2
电容器介质材料 钽电解 聚笨乙烯等非极性有机薄膜 高频陶瓷 铝电解 其他材料电解 合金电解 纸膜复合 玻璃釉 金属化纸
字母 L N O Q T V Y Z
电容器介质材料 聚脂等极性有机薄膜 铌电解 玻璃膜 漆膜 低频陶瓷 云母纸 云母 纸
主要特性参数
标称容量：电容器产品标出的电容量值。云母和陶瓷介质电容器的电容量较低 （大约在5000pF以下）；纸、塑料和一些陶瓷介质形式的电容器居中（大约在 0.005uF~1.0uF）；通常电解电容器的容量较大。
使用寿命：电容器的使用寿命随温度的增加而减小。主要原因是温度加速化学 反应而使介质随时间退化。
绝缘电阻： 直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻. 当电容较小时，主要取决于电容的表面状态，容量＞0.1uF时，主要取决于介质 的性能，绝缘电阻越大越好。
常用电容的几项特性
电容种类
电子元器件是各类电子产品
的核心组成部分，掌握电子元器 件的相关知识是学习电子技术的 一个重要部分，了解电子元器件 更是我们用好ICT不可缺少的一个 重要组成部分。
本单元主要介绍
电阻（普通电阻、敏感电阻、电位器） 电容 电感（变压器） 二极管（稳压、恒流、变容、发光） 三极管 可控硅

常用电子元器件知识和使用方法1. 电阻器（Resistor）：电阻器是最常见的电子元件之一，用于改变电路的电阻值。

它的单位是欧姆（Ω），常见的几种类型包括固定电阻器、可变电阻器和热敏电阻器。

在使用时，需要根据电路需求选择合适的电阻值，并正确连接。

2. 电容器（Capacitor）：电容器用于储存和释放电荷，并在电路中起到滤波和耦合的作用。

它的单位是法拉（F），常见的几种类型包括固定电容器、变容电容器和电解电容器。

在使用时，需要根据电路需求选择合适的电容值，并正确连接。

3. 电感器（Inductor）：电感器用于储存和释放磁能，并在电路中起到滤波和耦合的作用。

它的单位是亨利（H），常见的几种类型包括固定电感器、变阻电感器和互感器。

在使用时，需要根据电路需求选择合适的电感值，并正确连接。

4. 二极管（Diode）：二极管是一种具有单向导电性的元件，用于将交流信号转换为直流信号、整流和限流。

常见的几种类型包括普通二极管、恢复二极管和稳压二极管。

在使用时，需要根据电路需求选择合适的二极管类型，并正确连接。

5. 三极管（Transistor）：三极管是一种放大和控制电流的元件，分为NPN型和PNP型。

它有三个引脚，分别为基极、发射极和集电极。

在使用时，需要根据电路需求选择合适的三极管类型，并正确连接。

6.晶体管（MOSFET）：晶体管是一种具有放大和控制电流的元件，分为N沟道型和P沟道型。

它有三个引脚，分别为栅极、源极和漏极。

在使用时，需要根据电路需求选择合适的晶体管类型，并正确连接。

7. 集成电路（Integrated Circuit，IC）：集成电路是将多个电子元件集成在一起的芯片，具有复杂的功能和高度集成的特点。

常见的几种类型包括逻辑门IC、放大器IC和存储器IC。

在使用时，需要根据电路需求选择合适的集成电路，并正确连接。

8. 电源（Power Supply）：电源是为电子设备提供电能的装置，包括直流电源和交流电源。

6
它是一种电阻值随外界光照强弱(明暗)变化而变化的元件，光越强阻值越小，光 越弱阻值越大。如果把光敏电阻的两个引脚接在万用表的表笔上，用万用表的
挡测量在不同的光照下光敏电阻的阻值：将光敏电阻从较暗的抽屉里移到阳光下或灯 光上，万用表读数将会发生变化。在完全黑暗处，光敏电阻的阻值可达几兆欧以上(万 用表指示电阻为无穷大，即指针不动)，而在较强光线下，阻值可降到几千欧甚至 1 千欧以下。
一、常用电子元器件基本知识
1 电阻系列
1.1 概述 电阻用字母 表示。它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律指出电压电流和电阻三者之间的关系为
பைடு நூலகம்
，亦即
。电阻的
基本单位是欧姆，用希腊字母“ ”来表示。其物理意义为：导体上加上一伏特电压时，
产生一安培电流所对应的阻值。表示电阻阻值的常用单位还有千欧( )，兆欧
型为直线型，其阻值按角度均匀变化。它适于作分压、调节电流等用。如在 电视机中作场频调整。
型为指数型，其阻值按旋转角度依指数关系变化(阻值变化开始缓慢，以后变 快)，它普遍使用在音量调节电路里。由于人耳对声音响度的听觉特性是接近于对数 关系的，当音量从零开始逐渐变大的一段过程中，人耳对音量变化的听觉最灵敏，当 音量大到一定程度后，人耳听觉逐渐变迟钝。所以音量调整一般采用指数式电位器， 使声音变化听起来显得平稳、舒适。
精确度为
、
、
通过外观的标记识别。
、和
等的精密电阻。电阻的类别可以
电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。在 电子产品中，以固定电阻应用最多。而固定电阻以其制造材料又可分为好多类，常用、 常见的有 型碳膜电阻、 型金属膜电阻、 型线绕电阻，还有近年来开始广泛 应用的片状电阻。型号命名很有规律，第一个字母 代表电阻；第二个字母的意义 是： －碳膜， －金属， －线绕，这些符号是汉语拼音的第一个字母。在国产 老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是 型的。而红颜色的 电阻，是 型的。一般老式电子产品中，以绿色的电阻居多。因为金属膜电阻虽然 精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，且能满足民用产品要 求。常见的是 瓦的色环碳膜电阻，它是电子产品和电子制作中用的最多的。当然 在一些微型产品中，会用到 瓦的电阻。再者就是微型片状电阻，它是贴片元件 家族的一员，以前多见于进口微型产品中，现在国产产品中亦能见到。

电子组件基础知识
字母 C D F G J K M 误差 ±% 25 5 1 2 5 10 20 e·功率：功率用三字母表示,读作XX瓦 例如：005读作5瓦 6．功率电阻：电阻按其功率不同又可分为：1/8W,1/4W,1/2W,1W,2W等,一般功率越大,电阻体形也越大；相同外形,一般颜色越深功率越大,耗散功率为1W或大于1W的元器件不得与印制板相接触,应采用相应的散热措施后再行安装, 7．排阻 排阻又称电阻网络或电阻排,它与色环电阻相比具有整齐、少占空间的优点,它的内部实际上是由很多个电阻整齐的排在一起,在电路中电阻网络的电路符号多用 RP 表示,
有极性
无极性
瓷片电容
涤纶电容
聚脂电容
安规电容
电解电容
钽电容
可变电容
电子组件基础知识
数据 即有效数字 ,最后一位数字表示有效数字的加零个数,如标识为471电容则是470pF 对铝电解电容则是470μF . 电容误差用一个单独的字母表示, 5.直流工作电压： 容量相同,工作电压大的电容可代替工作电压小的电容,相反工作电压小的则不能代替工作电压大的电容, 6.电容器上的工程编码 一般格式：CTS02 Y 684 M 35 S 形式 特点 电容值 误差 电压 绝缘套管
电子组件基础知识
C.组织：对于误差大于±2%的电阻,用三位数字表示,前两位数字代表重要数据,最后一位数字表示加零的个数, 三 贴片电阻多用数字表示 1、对于误差大于±2%的电阻,阻值用三位数字表示,前两位数字代表重要数据,最后一位表示加零的个数, 例：683表示68000Ω或68KΩ 小于1Ω的电阻则用字母R代表小数点,后面跟着有效数字, 例如：R10=0.10Ω ２、对于误差小于±2%的电阻,阻值用四位数字表示,前三位数字代表重要数据,最后一位表示加零的个数, 例如：1922表示19200Ω或19.2KΩ. 小于10Ω的电阻字母R表示小数点,连接重要的数据, 例如：1R53=1.53Ω d.误差：误差用一单独字母表示,看下面的表：

6、贴片电阻SMT
片状电阻是金属玻璃铀电阻的一种形式，他的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成，电极采用银钯合金浆料。体积小，精度高，稳定性好，由于其为片状元件，所以高频性能好。
7、敏感电阻
敏感电阻是指器件特性对温度，电压，湿度，光照，气体，磁场，压力等作用敏感的电阻器。敏感电阻的符号是在普通电阻的符号中加一斜线，并在旁标注敏感电阻的类型，如：t. v等。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1型普通碳膜电阻
表示允许误差的文字符号
文字符号D F G J K M
允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%
3、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。
一、电容器的型号命名方法
国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C。
第二部分：材料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介

电子元器件分类——电阻篇电阻，因为物质对电流产生的阻碍作用，所以称其该作用下的电阻物质。

电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。

没有电阻或电阻很小的物质称其为电导体，简称导体。

不能形成电流传输的物质称为电绝缘体，简称绝缘体。

在物理学中，用电阻（Resistance）来表示导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

不同的导体，电阻一般不同，电阻是导体本身的一种特性。

电阻元件是对电流呈现阻碍作用的耗能元件。

电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

实芯碳质电阻器用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。

特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。

绕线电阻器用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。

绕线电阻具有较低的温度系数，阻值精度高，稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。

薄膜电阻器用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。

主要如下：碳膜电阻器将结晶碳沉积在陶瓷棒骨架上制成。

碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。

金属膜电阻器用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。

金属膜电阻比碳膜电阻的精度高，稳定性好，噪声，温度系数小。

在仪器仪表及通讯设备中大量采用。

金属氧化膜电阻器在绝缘棒上沉积一层金属氧化物。

由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强。

合成膜电阻将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。

由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用他制造高压，高阻，小型电阻器。

金属玻璃铀电阻器将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。

耐潮湿，高温，温度系数小，主要应用于厚膜电路。

电子元器件基础知识常用元器件的识别一、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

数标法主要用于贴片等小体积的电路，如：472 表示47×102Ω（即4.7K）；104则表示100K色环标注法使用最多，现举例如下：四色环电阻、五色环电阻（精密电阻）电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ 10-2 ±10金色/ 10-1 ±5黑色0 100 /棕色1 101 ±1红色2 102 ±2橙色3 103 /黄色4 104 /绿色5 105 ±0.5蓝色6 106 ±0.2紫色7 107 ±0.1灰色8 108 /白色9 109 +5至-20无色/ / ±20电阻分类1、按阻值特性分：固定电阻、可调电阻、特种电阻(敏感电阻)。

2、按制造材料分：碳膜电阻、金属膜电阻、线绕电阻，无感电阻，薄膜电阻等二、电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c(f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）其中：1法拉=103毫法=106微法=109纳法=1012皮法，容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
