声艺fx16中文说明书

声艺E系列调音台中文说明书二、功能键说明：1、MIC INPUT（XLR）—话筒输入连接话筒。

如果你使用的是电容式麦克风，请确定主输出位置上方的幻象电源按钮被按下。

警告：在没有连接上话筒前不要开启幻像电源。

2、LINE INPUT（1/4” JACK）—线路输入连接线路电平设备。

例如合成器、鼓机 DI等。

3、INSERT POINT（1/4” JACK）—插入点连接信号处理器。

例如压限器等。

4、GAIN CONTROL —门限控制调整这个可以提升和衰减输入信号的电平。

5、EQ STAGE —均衡组调整这几个旋钮可以改变信号的音调（信号的特性）。

6、AUX SENDS —辅助发送调整这两个旋钮可以改变到FX单元或监听单元（耳机/舞台监听）的电平。

AUX1&2可切换推子前/后。

7、PAN/BAL CONTROL —声像控制使用这个旋钮可以控制立体声信号的声像。

8、MUTE SWITCH —静音切换当这个按钮被按下你将会听不到该通道的信号（post-mute ）。

9、SOLO —预听当该按钮按下时信号在监听输出显示—使用这个按钮可以监听通道EQ后的信号。

10、PEAK LED —削波指示灯用来指示特定通道的信号失真（削波）。

11、INPUT CHANNEL FADER —输入通道推子用来控制到调音台的混合总线（Mix Bus）和推子后发送端（Post-fade sends）的电平大小。

12、MIX OUTPUTS（XLR）—混合输出端这里连接到模拟记录设备或你的扩声系统。

13、MIX INSERTS（1/4” Jack）—混合插入端这是个在信号路径推子前的中断，通常用来反馈给动态或控制设备。

信号从JACK 插头的顶端发送，从环端返回。

14、MONITOR O/Ps（1/4” Jack）—监听输出端这个用来连接到你的监听系统。

它可以直接连接到有源监听或者是间接通过功放的标准监听。

15、MASTER FADERS —混合推子这两个推子用来控制混合总线的总电平。

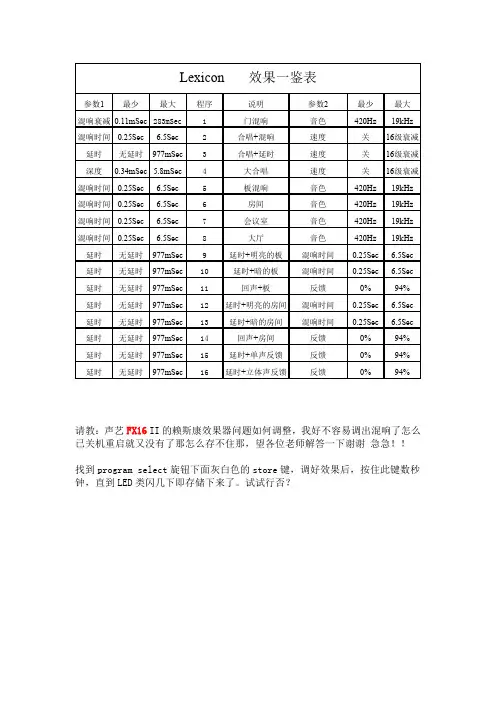

请教：声艺FX16II的赖斯康效果器问题如何调整，我好不容易调出混响了怎么已关机重启就又没有了那怎么存不住那，望各位老师解答一下谢谢急急！！找到program select旋钮下面灰白色的store键，调好效果后，按住此键数秒钟，直到LED类闪几下即存储下来了。

试试行否？MIC—为话筒插口（低电平信号）LINE—为线路插口（高电平信号）INS—为断点插口LEX FX 效果器发送GAIN—增益控制旋钮MIX SUB 接口为HF—输入通道高音均衡选择输出口MID—输入通道中音均衡LF—输入通道低音均衡AUX1—AUX3—为辅助输出控制口旋钮PAN—声向定位控制旋钮FAD—通道信号衰减推子MIX –L-R —主通道信号衰减推子（左右主输出）STEREO—立体声IN—输入OUT—输出BRIDGE—桥接VIDEO—视频AUDIO—音频ON—开OFF—关phones—耳机插口MONO—单声道监听EFX—效果器SEND—效果发送RETURN—效果返回CLIP—峰值指示灯CUT—剪切LED—发光管PFL—监听TAPE—磁带机（TK）IN PUT—输入OUT PUT—输出MUNE—通道哑音开关XLR平衡式话筒输入。

线路输入插口，用于连接电子乐器及CD、卡座等。

断点插口，经处理后的信号可经此口返回信号路途。

增益控制旋钮低音切除开并输入高音均衡器旋钮中频修饰扫描点中频均衡器旋钮低音均衡器旋钮AUX1 PRE 辅助通道（推子前均衡后）AUX2 POST/PRE 辅助通道（可选择推子前或推子后）LEX FX POST 效果器输出（均衡后）声向定位旋钮通道哑音开关或SUB 选择主输出口（MIX：主输出SUB：副输出）输入通道预监听开关分路通道衰减器第2参数低音剪切键）1（推子前、均衡前）同上（可选择在推子前或推子后）辅助输出5（推子后、均衡后）同上（主通道）矩阵批示灯预监听、峰值信号批示灯分路衰减器（分路推子）。

声艺FX-16调音台面板说明第一部分输入频道一、背板1、DIR1(DIRECT OUTPUT直接输出)：可接磁带录音机或者效果处理器。

2、MIC(MIC Input麦克风输入)：可接麦克风、话筒等一切稳定或不稳定的音源设备。

3、LINE(LINE Input线性输入)：一般接音源稳定的设备，如CD机、磁带机等；但也可以用来接音源不稳定的设备，如话筒，必须保证音源线足够短。

4、INS(INSERT POINT断点插入插口，也称又出又进插口)，这个插座一般用于将一个信号处理设备直接插入调音台的某个输入或者输出通道，对该通道的音频信号行进更精细的处理二、单声道通道1、GAIN(增益，放大量)使用该按钮可以调节此通道送往MIX（混音器）的声音大小，注意太高了有尖叫，太低了听不清。

2、100Hz (100Hz HI-Pass Filter)：按下此按钮可以减轻话筒的轰隆声或尖叫声。

3、HF=High Frepuency高频段：按下此按钮可以减轻嘶嘶声或者过度的丝丝声MF=Mid Frepuency中频道：中频段包含了几乎所有的口头发音的频段，在使用是请非常仔细的听，举个例子可以用放大或者减小话筒的声音。

LF=Low Frepuency低频段：此按钮用来减低嗡嗡、隆隆声或者提高模糊的声音。

注意：平时一般不用上述旋钮，请把旋钮旋在中间。

4、AUX1、2、3（Aux Sends）：辅助送出，一般用于输出信号供信号处理设备进行处理，或输出舞台监听信号：每个通道都有一个独立的辅助输出（接口在背板），此输出独立于MIX.AUX1通常用于PRE-FADE(推子前)，POST EQ(均衡器后)。

AUX2、3通常用于POSR-FADE(推子后)，POST EQ(均衡器后)。

当按下PRE按钮后AUX2也可以用于PRE-FADE(推子前)，POST EQ(均衡器后)。

5、FX6、PAN(声像调节)，将输入信号（立体声）分配到左路通道与右路通道之间任意位置。

M16数字调音台M16使用说明远程控制通讯协议M16与某台远程控制设备之间的通讯是基于一个标准的客户端/服务器TCP协议。

M16可作为以太网跟WiFi连接的服务器，而进行远程控制的设备则为客户端。

M16上的TCP服务器始终都是在TCP 1001端口上运行，通过以太网端口，可以连接高达10个客户端。

同时，通过内置的WIFI模块，可最多连接4个并行客户端。

ETHERNET （TCP/IP）网线端口是标准客户端网络设备，机器默认IP地址号段：192.168.0.100 需要在电脑端，设置静态同号段IP地址，比如：IP地址：192.168.0.200子网掩码：255.255.255.0默认网关：192.168.0.1下图为M16 PC软件的操作页面：1.编辑菜单栏：在此菜单栏上，用户可以选择编辑窗口（该图例为调音台的总览编辑页面）、用于查看USB页面的按键、RTA页面、软件中英文语言切换等。

2.编辑处理菜单模块：在此模块，用户可以更换当前所在的编辑页面上的参数。

例如，当点击“总览”按钮时，就会出现输入通道的当前设置、母线增益、当前使用的输入处理等等3.监听模块：用户可通过此模块查看监听通道的实时状态及对其进行编辑4.主通道（左/右）模块：用户可在此模块上控制左/右主通道的输出电平值跟静音状态5.预设框架及软件型号更改：用户可在此模块上保存、调用预设，同时也可在此直接切换当前软件所控制的型号6.总线模块：用户可在此选择总线（如上图例为AUX3通道的母线）7.总线通道模块：用户可以在此控制所选总线通道的设置8.总线混音模块：用户可在此控制所选总线的混音设置9.编组静音/编组独奏控制模块一、编辑菜单栏⑴⑵⑶⑷⑸⑹⑺⑻⑼⑽⑾⑿⒀⒁(1)调音台总览框架(2)输入编辑页面(3)效果器编辑页面(4)自动混音设置页面(5)优先闪避设置页面(6)反馈抑制功能编辑页面(7)主通道编辑页面(8)AUX1/2/3/4通道编辑页面(9)辅助通道输出电平设置页面(10)DCA 1/2/3/4设置页面：可用于更改连接到DCA 1/2/3/4通道的静音、独奏、电平值(11)设备设置页面(12)USB功能页面：点击此按钮时，会弹出一个页面，用户可在此查看所连USB的相关信息，进行USB录音、回播功能设置，及查看录音文件、播放列表等等(13)RTA功能页面：点击此按钮可进入RTA设置页面(14)软件语言切换按钮：支持中、英文语言切换二、编辑处理菜单模块-调音台总览页面：点击按钮后，会弹出下图框架：此时用户可以查看输入参数设置的状态、辅助跟效果。

效果器中文说明书大全在这里我将为大家搜集各种常用的效果器中文说明书以后会不断的补充新的说明书POD 2.0中文说明，音色列表，以及相关所有资料Line 6 POD 2.0 控制与连接中文简易说明 1 开关- 在POD 2.0右侧。

按下它可以开启你的POD2.0。

2 输入- 在POD 2.0右下侧。

把你的吉他连接在这里。

3 耳机接口- 在POD 2.0的左下侧。

连接你的耳机以做静音练习。

音量由OUTPUT控制。

其耳机放大器可供所有型号的耳机使用。

4 输出- 在POD 2.0面板的最左边（OUTPUT）。

控制主输出音量。

当储存音色时，这一值是不被记录的。

改变主音量并不改变音色。

《注：在主输出音量开到最大时，POD 2.0会给您最佳的信噪比。

相反，当主音量开得较小时，会出现嘶噪。

所以当您录音时，尽量将您的OUTPUT开到最大。

请确定您所连接的设备的输入口属于“线输入”（LINE LEVEL）, 而不是麦克风/吉他输入。

线输入可以允许POD 2.0的总输出开到最大（或接近最大）从而得到最佳的音色。

如果您的设备的输入类型为麦克风或吉他，请把输入放到较低，把POD 2.0的输出放到较大。

》 5 左右输出- 在POD 2.0的左上侧。

在左右输出的中间有DIRECT/AMP字样，输出时将你的调音台/录音设备连接到左输出（DIRECT），吉他音箱/监听音箱连接到右输出（AMP） 6 A.I.R Mode拨档- 在POD 2.0的左右输出中间，A. I. R.定向录音输出属Line6独有，专门为直路录音设计，将A.I.R Mode拨档调到左输出（DIRECT）一边即可。

7 踏板接口- 在POD 2.0上方，可与LINE6 Floor Board/FB连接。

POD 2.0不支持LINE6 FBV4. 8 MIDI输入与输出- 在POD 2.0右上方。

通过MIDI线与MIDI设备间接9 Drive- 其控制您所选择的放大器（Amp）的Drive。
