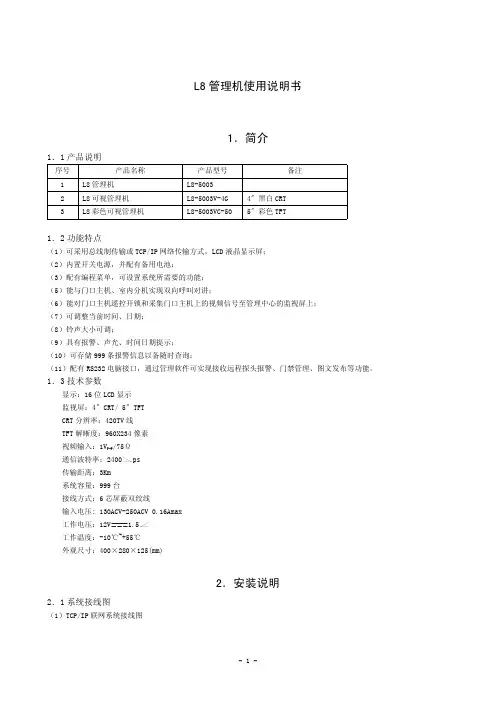

立林L8智能化可视对讲系统简易说明书

立林说明书立林说明书篇一：立林L8智能化可视对讲系统简易说明书立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

3、主机编程设置（1）进入/退出编程操作（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。

立林可视对讲门铃说明书摘要：1.立林可视对讲门铃简介2.立林可视对讲门铃使用方法3.立林可视对讲门铃注意事项4.立林可视对讲门铃的优点5.立林可视对讲门铃的品牌介绍正文：一、立林可视对讲门铃简介立林可视对讲门铃是一款高科技产品，它集可视、对讲、监控等功能于一身，为用户提供了更加便捷、安全的生活方式。

它可以与智能手机连接，实现远程操控，让用户随时随地掌握家门口的情况。

二、立林可视对讲门铃使用方法1.安装：首先，将门铃安装在门口，然后连接到室内的监控设备。

2.连接：使用智能手机下载并安装立林可视对讲门铃的APP，然后输入设备的序列号进行连接。

3.设置：在APP 中设置门铃的铃声、音量、对讲模式等。

4.使用：当有人按门铃时，用户可以在智能手机上查看来访者的画面，并与其进行对讲。

三、立林可视对讲门铃注意事项1.请勿将门铃安装在潮湿、高温或阳光直射的环境中。

2.请勿将门铃暴露在雨雪等恶劣天气中。

3.请勿在门铃附近使用电磁波干扰设备，以免影响门铃的正常使用。

4.请勿将门铃从墙上拆下或更换电池，以免损坏设备。

四、立林可视对讲门铃的优点1.可视对讲：用户可以通过智能手机与来访者进行实时对讲，提高了沟通效率。

2.远程监控：用户可以随时随地通过智能手机查看家门口的情况，提高了家庭安全性。

3.品牌保障：立林作为中国安防产业100 强企业，产品品质和服务都得到了消费者的认可。

五、立林可视对讲门铃的品牌介绍立林科技是一家专注于电气控制技术、安防产业的企业，拥有多项国家专利。

立林品牌在行业中具有较高的知名度和美誉度，产品遍布全国41 家销售分公司及办事处。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。

数字家园智能化小区可视对讲系统方案书厦门博易电子科技有限公司目录第一章前言 (3)第二章设计任务 (4)第三章设计依据 (5)第四章系统概述 (6)第五章可视对讲系统 (7)4．1、系统分析 (7)4．2、特性及功能.............................. 错误!未定义书签。

4．3、系统构架图.............................. 错误!未定义书签。

4．4、功能概述................................ 错误!未定义书签。

4．5、设置参数 (7)4.7、小区物业管理系统软件 (20)第六章售后服务承诺书 (27)（全国统一服务热线95105895） (27)一、服务制度 (27)二、维修计划书 (28)三、服务模式 (28)四、服务内容 (32)五、保修范围 (33)立林企业简介 (35)第一章前言自人类社会出现以来，人类居所经历了几个时代的变革。

从奴隶社会刀耕火种时期的洞穴，到农业社会遮风避雨式的建筑，从几代人拥挤在一间阁楼里，到居住的物理空间相对加大，每一种类型的变更都代表着一种前进。

历史的进步，社会的发展，使人们认识和接受了可持续发展的理论，保护大自然，感受大自然，创造新生活，享受高科技，使得熔于大自然的智能化建筑携着健康、舒适和高效迎面走来。

随着二十一世纪的到来，建立在优秀的生态环境和优良的建筑基础上，具有优良的智能化服务系统的智能住宅小区构筑出了一道新世纪风景线。

置身于智能化的时空中，您尽可享受高科技带来的高品质生活：“叮咚”一声，您即可通过对讲分机辨认来访者的身份。

可视对讲系统采用模块化的设计理念，可让用户根据需要，灵活地组建自己的网络，同时，又提供了一体化的信息管理平台，集可视防盗对讲、家庭红外报警、报警求助、住户管理、通讯联网、物业管理、医疗求助、家政服务为一体，是网络化、智能化的管理系统。

系统设计既采用先进的概念、技术和方法，又注意结构、设备和工具的相对成熟。

数字家园智能化小区可视对讲系统方案书厦门博易电子科技有限公司目录第一章前言 (3)第二章设计任务 (4)第三章设计依据 (5)第四章系统概述 (6)第五章可视对讲系统 (7)4．1、系统分析 (7)4．2、特性及功能.............................. 错误!未定义书签。

4．3、系统构架图.............................. 错误!未定义书签。

4．4、功能概述................................ 错误!未定义书签。

4．5、设置参数 (7)4.7、小区物业管理系统软件 (20)第六章售后服务承诺书 (27)（全国统一服务热线95105895） (27)一、服务制度 (27)二、维修计划书 (28)三、服务模式 (28)四、服务内容 (32)五、保修范围 (33)立林企业简介 (35)第一章前言自人类社会出现以来，人类居所经历了几个时代的变革。

从奴隶社会刀耕火种时期的洞穴，到农业社会遮风避雨式的建筑，从几代人拥挤在一间阁楼里，到居住的物理空间相对加大，每一种类型的变更都代表着一种前进。

历史的进步，社会的发展，使人们认识和接受了可持续发展的理论，保护大自然，感受大自然，创造新生活，享受高科技，使得熔于大自然的智能化建筑携着健康、舒适和高效迎面走来。

随着二十一世纪的到来，建立在优秀的生态环境和优良的建筑基础上，具有优良的智能化服务系统的智能住宅小区构筑出了一道新世纪风景线。

置身于智能化的时空中，您尽可享受高科技带来的高品质生活：“叮咚”一声，您即可通过对讲分机辨认来访者的身份。

可视对讲系统采用模块化的设计理念，可让用户根据需要，灵活地组建自己的网络，同时，又提供了一体化的信息管理平台，集可视防盗对讲、家庭红外报警、报警求助、住户管理、通讯联网、物业管理、医疗求助、家政服务为一体，是网络化、智能化的管理系统。

系统设计既采用先进的概念、技术和方法，又注意结构、设备和工具的相对成熟。

立林L8-5000系筑楼宇对讲系铳便用手册1s 单元主机介绍嘲叭 显水屏数字按键感应卡位垃2、L8系统蒐工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双狡线（STP ）两类，在电磁场干扰比较严車 的场所，建放用屏箴双绞线（STP ）。

网线两竭水晶头册法相同，胡是TIA/EIA-568B 标准。

3、主机编程披置（1）进入/退出编程操作操作目标方式■»|」（方式三I 杲像头调卩 慑像头一麦克风RJ45 （朮晶头）网线 水晶头1 白艳23白绿45 白歪6 绿7白跺8（2）菜单选項说明当壬机it人编样态后，连续按8,显示屏上依次岀现####、1n1t、####、####、bt=3/4、bd=n/Cx rd-A/rdUA. Sg-1/一-、bg-A/bgUA. dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12. t###、 ###・、####、C###、d###、n###、U###、SC-A/SCUA、EALL 等共 21 个选攻，具体含艾如下：4、L8-5000系竦编号操作(1)S号操作编号的方衣有两种，一种是通过分tn来i殳置(详见分tn軟开关I*作部分)。

另外一种是通过主机编号，方衣如下：①主机进人编程态后输人需要发送的分tn ( $110101 )②分机按住报警进a机开碱址"③按卞主机保安捷遷，编号成功分tn会发出他长“曜"提示音，主机会发岀“怖、噺” 梶示音表明编号成功。

(2)主AIU号(剧除用户卡)Jtlia人编椁态后，按(4位分机号14位分讯号T用户密侶T000* )可刪除壬別上存储的对应分机的《1关信息。

制除该分tn号后，主机依然可£1呼叫该分机，II是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主XX码操作(1)密码类别①用户密码：用于密码开議和对肪区撤肪If作，适用小区用户。

用户密码可设1-6数字，祁始密码为1234。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。

网线两端水晶头做法相同，都是TIA/EIA-568B 标准。

3、主机编程设置（1）进入/退出编程操作（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。

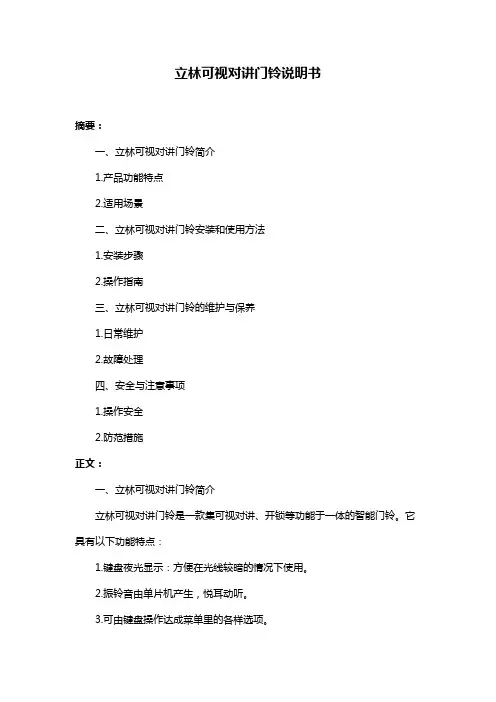

立林可视对讲门铃说明书摘要：一、立林可视对讲门铃简介1.产品功能特点2.适用场景二、立林可视对讲门铃安装和使用方法1.安装步骤2.操作指南三、立林可视对讲门铃的维护与保养1.日常维护2.故障处理四、安全与注意事项1.操作安全2.防范措施正文：一、立林可视对讲门铃简介立林可视对讲门铃是一款集可视对讲、开锁等功能于一体的智能门铃。

它具有以下功能特点：1.键盘夜光显示：方便在光线较暗的情况下使用。

2.振铃音由单片机产生，悦耳动听。

3.可由键盘操作达成菜单里的各样选项。

4.可视对讲和开锁功能：与邻居或访客进行可视对讲，同时可实现远程开锁。

5.可配接不可视分机：可视系统可与不可视分机搭配使用。

6.配有红外线发光二极管，使其在夜间图像清晰。

7.可与小区管理中心实现视频语音联网，管理中心具有开锁功能。

8.具有一户一密码开锁功能。

立林可视对讲门铃适用于家庭、小区、办公室等场景，为用户提供便捷的安全保障。

二、立林可视对讲门铃安装和使用方法1.安装步骤：（1）确定安装位置，确保门铃与主机之间的距离适中，以便于可视对讲。

（2）将门铃底座固定在墙上，根据安装孔距调整底座位置。

（3）连接门铃与主机之间的电线，确保接线正确无误。

（4）安装摄像头和麦克风，调整角度以确保可视范围。

（5）接通电源，进行系统设置。

2.操作指南：（1）按下门铃按钮，主机屏幕显示可视画面。

（2）通过主机键盘进行对讲，同时可进行远程开锁。

（3）在可视范围内，观察访客信息，决定是否开门。

三、立林可视对讲门铃的维护与保养1.日常维护：定期清洁摄像头和麦克风，确保画面清晰；检查电线接头，确保连接稳定。

2.故障处理：如遇问题，先检查电源是否正常，然后检查线路、摄像头、麦克风等设备是否工作正常。

如有需要，请联系专业人员进行维修。

四、安全与注意事项1.操作安全：在操作可视对讲门铃时，请确保电源线牢固可靠，防止意外触电。

2.防范措施：为防止陌生人恶意操作，请勿将门铃密码泄露给他人，并定期更换密码。

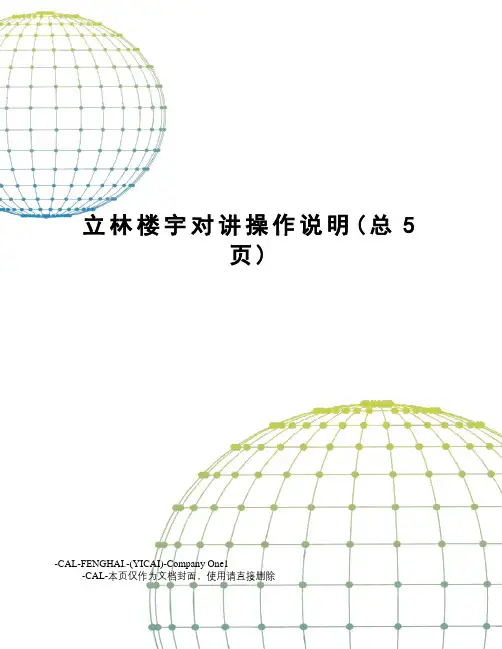

立林楼宇对讲操作说明(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除立林楼宇对讲业主卡设置：进入编程：+++++一设置业主编号：如0203，然后按，听到嘟嘟嘟，把卡放在感应器上，听到嘟一声，屏幕显示001,再放另一张显示002,以此类推，每户可输入15张，再按复位，再输入另一张业主卡。

全部输入完成，按，并连按两下，保存退出。

二公共卡及管理卡设置：进入编程，+++++,在键盘上输入要注册的公共号+，听到“嘟嘟嘟”提示音便可注册感应卡，注册成功能听到“嘟”一声，可连续注册15张公共卡，需修改时可按复位，所有操作完成后，按，连续按两下，保存退出。

每张卡可注册10个公共用户号码，该用户号不能与分机用户号相同。

三注销用户感应卡设置：+四位用户号++用户密码++00+。

操作正确主机会有“嘟”一声，并在显示窗显示“00”数字，则表示该用户所有感应卡已注销完毕。

此时也可以对该用户重新注册感应卡，但每张感应卡必须在10秒内完成，当“00”消失后就不能注册感应卡。

四用户密码设置：（为主机密码键，出厂用户密码为“1234”。

）具体操作：+四位用户号++用户旧密码++用户新密码+。

1操作正确主机会有长“嘟”提示音，错误会有短‘嘟嘟’提示音。

2‘用户旧密码’为原先使用密码，‘用户新密码’为想要设置的密码，可设置1-6位数字，诺第一次设置密码则‘用户旧密码’为出厂密码‘1234’。

3 用户密码忘记则门口主机进入编程状态按第一次设置密码操作即可，设置完毕退出编程状态。

4用户密码包括分机用户密码，公共用户密码，巡更用户密码。

例如，第一次设置用户密码“0”，此时0101用户密码为‘5678’更改用户密码“0”，此时0101用户密码为“8888”。

五查询用户感应卡注册数量：+四位用户号+。

六查询整个系统感应卡数量+99+七无卡编门牌号：进入编程：+++++先清除之前输入的门牌数量，按选择到P***按000清除，按*确认保存。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。

网线两端水晶头做法相同，都是TIA/EIA-568B 标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三RJ45（水晶头）网线 水晶头1 白橙2 橙 3白绿 4 蓝 5 白蓝 6 绿 7 白棕 8棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。

使用已注册的功能卡，刷卡即可进入编程态。

＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。

直接断电重新上电退出编程态。

RJ45（水晶头）网线水晶头1白橙2橙3白绿4蓝5白蓝6绿7白棕8棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

第一台到第七台二合一控制接线第八台到第九台二合一控制接线L8主机选择器红黑蓝绿白黄棕AF12VING ETRXD32VINV+V-L8可视分机L82合1控制器OUT1-4白/橙橙白/绿蓝白/蓝绿白/棕棕白/橙橙白/绿蓝白/蓝绿白/棕棕12VGND 32V-AUDIO ETRXD 32V+S1S2INPUT 红黑白黑+12V G +32V SGND白/橙橙白/绿蓝白/蓝绿白/棕棕12V+GND 32V-AUDIO ETRXD 32V+S1S2POUT白/橙橙白/绿蓝白/蓝绿白/棕棕12V GND 32V-AUDIO ETRXD 32V+S1S2SOUT输入RJ45输出RJ45转发RJ45分机输出R J 45黑红电源12V 电源32V黑红白/橙橙白/绿蓝白/蓝绿白/棕棕V1+V1-32V+ETRXD AUDIO 12V+GND白/橙橙白/绿蓝白/蓝绿白/棕棕OUT1(RJ45)GND 32V-AUDIO ETRXD 32V+S1S2L82合1控制器白/橙橙白/绿蓝白/蓝绿白/棕棕12V GND 32V-AUDIO ETRXD 32V+S1S2INPUT黄棕黄棕+12V G +32V SGND输入RJ45黑红电源12V 电源32V黑红有电源层有电源层往下二合一控制接线IP 转换器接线图主机选择器接线图联网选择器接线图白/棕棕R +R -A F -T +T -A F +V +V -INPUT-2(RJ45)白/橙橙白/绿蓝白/蓝绿白/棕棕R +R -A F -T +T -A F +V +V -INPUT-3(RJ45)白/橙橙白/绿蓝白/蓝绿白/棕棕R +R -A F -T +T -A F +V +V -INPUT-4(RJ45)白/橙橙白/绿蓝白/蓝绿白/棕棕R +R -A F -T +T -A F +V +V -O U T -1(R J 45)L8联网选择器L8-5005-5201红黑+12V G黑红电源12V白/橙橙白/绿蓝白/蓝绿白/棕棕R +R -A F -T +T -A F +V +V -O U T -2(R J 45)L8主机L8副主机白/橙橙白/绿蓝白/蓝绿白/棕棕R +R -A F -T +T -A F +V +V -J P 2白/橙橙白/绿蓝白/蓝绿白/棕棕红A F +黄A F +黑T -绿R -蓝R -白T -棕V +灰V -L8IP 网络转换器H 1-8白/橙橙白/绿蓝白/蓝绿白/棕棕R -A F -T +T -A F +V +V -白/橙橙白/绿蓝白/蓝绿白/棕棕R +R -A F -T +T -A F +V +V -INPUT-1(RJ45)白/橙橙白/绿蓝白/蓝绿。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。

网线两端水晶头做法相同，都是TIA/EIA-568B 标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三RJ45（水晶头）网线 水晶头1 白橙2 橙 3白绿 4 蓝 5 白蓝 6 绿 7 白棕 8棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

临沂滨河国际官邸彩色联网刷卡楼宇对讲系统设计方案临沂联瑞商贸有限公司2014年6月目录目录 (2)一、工程概况 (4)二、设计目标 (5)三、技术规范及质量要求 (5)四、生产厂家简介及临沂区域部分业绩一览表 (6)1、厂家简介 (6)2、临沂区域部分业绩一览表 (8)五、系统设计方案 (9)1、系统概述 (9)2、系统选型及组成 (11)3、系统配置原则 (12)4、系统实现功能 (12)六、主要设备简介 (14)1、设备质量和适用性 (14)2、主要设备参数及性能说明 (16)2.1、小区可视管理中心机 (16)2.2、L8彩色可视联网刷卡主机及围墙机 (18)2.3、L8彩色别墅主机 (19)2.4、L8彩色可视分机 (20)2.5、2合1控制器 (22)2.6、IP网络转换器 (22)2.7、主机开关电源 (24)七、产品实验、检验方案 (25)八、技术支持及售后服务承诺 (26)（全国统一服务热线95105895） (26)一、服务制度 (26)二、维修计划书 (27)三、服务模式 (27)四、服务内容 (30)L8彩色可视对讲系统设计方案一、工程概况项目概况：南滨河片区紧靠滨河大道，植被覆盖率达80%以上，具有北方城市中独有的滨水景观资源，片区北有亚洲第一橡胶坝，南有被誉为中国河道第一闸的刘家道口闸，沿河岸线12公里，水面近12平方公里，是一块自然条件优越的黄金水岸。
