房扑与房颤的心电图特征

心室扑动与颤动
五、传导阻滞
心脏传导阻滞按发生的部位 分为窦房传导阻滞、房内传导阻 滞、房室传导阻滞。
就阻滞程度可分为I度（传 导延缓）、II度（部分激动发生 漏搏）、III度（传导完全中 断）。就变化过程，可分为永 久性、暂时性、交替性及渐进 性。
（一）窦房传导阻滞 普通
心电图机尚不能直接描记出窦房 结电位，故I度窦房阻滞不能观察 到，III度窦房阻滞难与窦性静止 相鉴别。
（3）ST-T方向与QRS主波 方向相反。
完全性左束支传导阻滞
3、前分支传导阻滞（LAH）：
其心电图特点是： （1）心电轴 明显左偏达-30°～-90°，超过45°者诊断价值更大；
（2）QRS波在II、III、aVF导 联呈rS型，SIII>SII，I、aVL 导联呈qR型，aVL导联的R波 大于I导联的R波；（3）QRS 时限无明显增宽。
房性早搏未下传
房性早搏伴室内差异性传导
（二）室性早搏 提早出现
一个增宽变形的QRS-T波群，其 前无P波，QRS时限常>0.12s， T波方向多与主波相反，代偿间 歇多完全。
完全性代偿间歇（早搏前 后两个窦性P波之间的间隔等于 正常P-P间隔的二倍。
P
P
P
X
2X
完全性代偿间歇（早搏前后两个窦性PP波之间的间隔等 于正常P－P间隔的二倍）
室性早搏
部分早搏P波之后无QRS波， 且与前面的T波相融合而不易辨 认，称为房性早搏未下传，P’-R 可以延长，P’波所引起的QRS波 有时也会增宽变形，称房性早搏 伴室内差异性传导。
（三）（房室）交界性早搏
QRS波与窦性者相同或略有变异。 交界区的激动也能同时逆行上传 达心房，产生一个逆行P’波（II、 III、aVF的P’直立）。

房扑与房颤的心电图特点(1)心房扑动心电图特点：①正常的窦性P波消掉.②消失心房扑动波( 称F波)具有以下特点：A 频率250～350 次/分之间,小儿多在300次/分以上.多半高于房性阵发性心动过速的频率,但亦有更慢或更快的.如慢于200次/分或高于400次/分.B F波的形态呈锯齿状,升支较陡,F-F间亲密连接,F-F间无等电位线.波峰可圆钝或尖利,可广大或较小.F波在Ⅱ.Ⅲ.aVF及V1.V3R.V2导联中较为显著.C F波形态.间距及振幅均齐一致,但因为常与QRS-T波重叠而显得不完整一致.D 伴随传出阻滞时,长F-F与短F-F有倍数关系.在不纯型的心房扑动F-F也常不规矩.③F R根本一致.在伴随房室分别时或完整性房室传导阻滞时,F-R不一致.④心房扑动的心室表示：A 心室率快而整洁,此时房室传导比例呈2∶1,F-R固定,心室率多在150次/分阁下.B 在交感神经张力增高或有旁道传导患者偶见有1∶1房室传导.C 心室率迟缓而整洁,此时房室传导呈3∶1,4∶1或5∶1.4∶1传导以上多标明归并房室传导障碍.D 心室率不规矩,多见于伴随隐匿性传导时,此时F-R可呈2∶1～5∶1不等.E QRS波群形态多呈正常形态.F 心房扑动消失时光不长,多半为房性阵发性心动过速.心房发抖或恢复窦性心律的一种过度型心律掉常.但个体可中断消失半个月以上.有些呈短暂性发生发火.(2)心房发抖心电图特点：①P波消掉,代之以大小不等.形态不合的f波,以V1.Ⅱ.Ⅲ.aVF导联为显著.f波的振幅多在0.1～0.5毫伏之间,远较F波为小,平日把大于0.1毫伏者称粗颤,把小于0.1毫伏者称细颤.②心房频率在350～600次/分之间,f波越纤细频率越快,f波粗大则频率较慢.故可以低于350次/分或高于600次/分.f波之间无等电位线.③P-P间期绝对不齐,在f波不显或因为心室率过快f波不雅察不清时,可联合P波消掉而作出此诊断.④心室率依心室率的快慢一般把心房发抖分为三种类型：慢速型为心室率≤100次/分,一般在60～100次/分之间.快速型为心室率在100～180次/分之间.特快型为心室率在180次/分以上.⑤QRS波群形态多半正常.但如归并室内传导阻滞则呈响应的转变.⑥心房发抖多半中断消失,称中断性或称慢性心房发抖,亦可短暂发生发火.⑦如同时伴随F波,则称之为不纯性心房发抖或心房扑动发抖.。

心室扑动与颤动的心电图表现心室扑动和颤动是临床上常见的心律失常，对患者的健康构成严重威胁。

为了更好地理解和诊断心室扑动和颤动，在心电图上对它们的表现进行详细描述是非常重要的。

心室扑动是一种严重的心律失常，其特点是心脏的速率非常快且规则。

在心电图上，心室扑动常表现为一系列连续的正弦波，波峰和波谷之间的距离非常短。

这种快速而规则的波形与正常心电图中的P波和QRS波形有所不同，没有心房波形的存在，只有单一的快速心室波形。

另外，心室扑动时的心率很高，常超过200次/分钟。

与心室扑动相比，心室颤动是一种紊乱的心律失常，其特点是心脏的速率极其不规则。

在心电图上，心室颤动表现为一系列无规律的、毫无规律性的波形，波峰和波谷之间没有明确的间距。

心室颤动的波形通常呈细小而不规则的震颤，没有明显的P波和QRS波形。

心室颤动时的心率极不稳定，通常在室速和室颤之间不断变化。

心室扑动和颤动的心电图表现具有一定的特征性，可以用来指导临床诊断和治疗。

心电图是最常用的诊断工具之一，可以通过观察波形和分析心率来判断患者是否存在心室扑动或颤动。

在心电图上，心室扑动和颤动往往伴随着其他心电图改变。

常见的改变包括QRS波形宽大畸形，ST段和T波改变，以及室速或室颤本身的心率快慢不一。

这些改变可以反映出心室扑动和颤动对心脏电气活动的影响，也有助于进一步确定患者的病情和临床处理方案。

心室扑动和颤动是一种紧急情况，需要及时诊断和处理。

常规的急救措施包括心肺复苏、电除颤和药物治疗等。

通过心电图监测，医生可以判断患者的心室扑动或颤动类型，并采取相应的治疗措施。

除了心电图的诊断，医生还应综合患者的临床症状、体征和其他检查结果来确定诊断。

对于一些特殊情况，如心室扑动或颤动合并其他心脏病变的患者，可能需要进行进一步的心脏监测和影像学检查，以明确病因和指导治疗。

总的来说，心室扑动和颤动的心电图表现具有一定的特征性，可以通过观察波形和分析心率来判断患者是否存在心室扑动或颤动。

教学目标
区别扑动与颤动（房扑与房颤；室扑与室颤）
（一）基本概念
• 正常心脏激动起源于窦房结， 按一定顺序和时间依次下传至心房、 房室结、左右束支及心室，激发相应 部位产生激动。若激动的产生和传导 异常，则可引起心脏频率和节律的改 变，此即为心律失常。
1）正常窦性心律
• （1）P波规则出现，形态示激动来自窦房 结（P波在Ⅰ、Ⅱ、aVF、V3V6直立，aVR 倒置）； • （2）P-R间期≥0.12s； • （3）频率为成人60100次/min； • （4）同一导联中，P-P间期差值应＜0.16s 。
早期电除颤的原则：越早越好 早期除颤的目标（对所有医务人 员）：从发病至电除颤的时间限 在3±1分钟内
除颤的最佳时机
电除颤的时机是治疗室颤的决定因 素，每延迟一分钟，复苏成功率下降7～ 10%，在心脏骤停发生一分钟内进行除 颤，患者存活率达90%，三分钟内除颤 ，70～80%恢复心跳，而五分钟后，则 下降到50%左右，第七分钟约30%，9～ 11分钟后约10%，超过12分钟，则只有2 ～5%。
发
展
• 1774年，心脏电复律技术产生 • 1775年，Abelard实验研究发现鸟可以电击而死亡 ，再电击又可飞走 • 1889年，provost证实狗室颤能被电击而复跳 • 1947年德国鲍克于开胸手术中应用胸内复律而使 病人恢复心跳。为此，世界上第一台除颤器诞生 • 1956年到60年代德国医生朱尔（ZOLL）证明电击 还可以用于室颤以外的其他心律失常 • 80年代以后被认为电复律是终止室颤的最有效的 方法
• 用于转复各种快速心律时称为电复律
• 用于消除心室颤动时称为电除颤
原 理
用高功率与短时限的电脉冲通过胸壁或直 接通过心脏，在短时间内使全部心肌纤维同时 除极，中断折返通路，消除易位兴奋灶，使窦

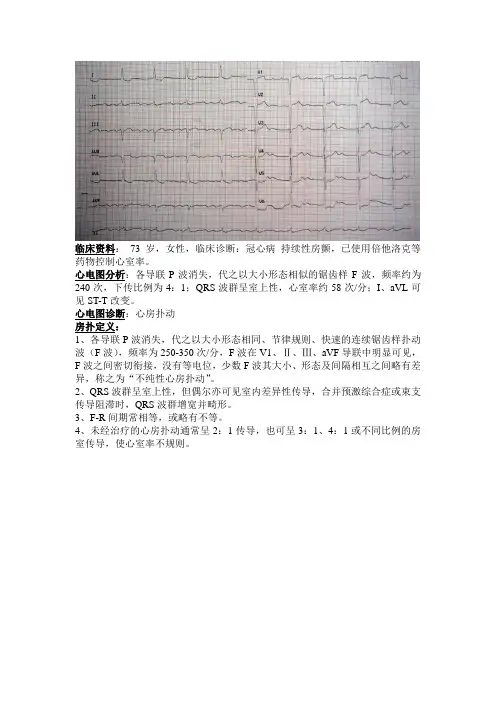

临床资料：73岁，女性，临床诊断：冠心病持续性房颤，已使用倍他洛克等药物控制心室率。

心电图分析：各导联P波消失，代之以大小形态相似的锯齿样F波，频率约为240次，下传比例为4：1；QRS波群呈室上性，心室率约58次/分；I、aVL可见ST-T改变。

心电图诊断：心房扑动
房扑定义：
1、各导联P波消失，代之以大小形态相同、节律规则、快速的连续锯齿样扑动波（F波），频率为250-350次/分，F波在V1、Ⅱ、Ⅲ、aVF导联中明显可见，F波之间密切衔接，没有等电位，少数F波其大小、形态及间隔相互之间略有差异，称之为“不纯性心房扑动”。

2、QRS波群呈室上性，但偶尔亦可见室内差异性传导，合并预激综合症或束支传导阻滞时，QRS波群增宽并畸形。

3、F-R间期常相等，或略有不等。

4、未经治疗的心房扑动通常呈2：1传导，也可呈3：1、4：1或不同比例的房室传导，使心室率不规则。

病因临床表现心电图特征
房颤a 常发生于原有心血管疾
病者，如风心病、冠心
病、高血压性心脏病等。

正常人在情绪激动、运
动或急性乙醇中毒时亦
可发生。

受心室率快慢影响。

心脏
听诊第一心音强弱不等，
心率极不规则，当心室率
快时可有脉搏短绌。

P波消失，代之以小而不规
则的等电位线波动，即f
波；心室率在100~160次/
分，不规则；QRSQ波群形
态一般正常
室颤b 常见于缺血性心脏病。

此外，抗心律失常药物
尤其是引起QT间期延长
与尖端扭转的药物、严
重缺氧、预激综合症合
并房颤与极快的心室
率、电击伤等亦可引起。

包括意识丧失、抽搐、呼
吸停止甚至死亡。

触诊大
动脉搏动消失，听诊心音
消失，血压无法测到。

波形、振幅、及频率均极
不规则，无法辨认QRS波
群，ST段与T波。

房颤与室颤的区别
a a
b。

（六）心房颤动、心房扑动1 心房颤动心房颤动（atrial fibrillation;Af）。

又称心房纤颤，简称房颤。

属常见的快速房性心律失常，是慢性心律失常中最常见而又具有严重危害的异位心律。

房颤的危害：1）不论是持续性或是阵发性房颤，由于心房搏动与心室搏动不同步及心室搏动极不规则，给患者带来极大不适，表现为心慌、乏力。

2）房颤时心房丧失泵血作用，可以降低排血量的至少15%以上（一般30%）。

这也是引起乏力的主要原因！3）心房不规则收缩，收缩力降低，排空不彻底，残留血量大，容易生成附壁血栓。

这就有随时血栓脱落危险，产生体循环的血栓栓塞，引起的并发症比无房颤高5-15倍。

而体循环栓塞以脑栓塞为主，造成较高的致残率。

潜在的血栓栓塞，血栓脱落引起脑栓塞为主，还有急性心肌梗死、肺梗塞等！4）极速型房颤（指平均心室率大于180次/分者）有可能诱发室颤。

房颤绝大多数见于器质性心脏病，依次为风心病、冠心病、高心病、肺心病及甲亢等疾病，仅有5%的特发性房颤临床检查无器质性心脏病证据。

心房颤动发生机理：尚未完全明了。

以前有4种学说：①环行运动学说。

②多发性折返学说。

③单源快速激动学说。

④多源快速激动学说。

目前认为多个折返回路（核心折返与随意折返）、快速兴奋灶是主要的机制。

此外最新的肺静脉学说---诱发肌袖性的房性心动过速及心房颤动，射频消融成功得到证实。

房颤的心电图表现：1）P波消失，代之以一系列大小不同、形态各异，间隔不均齐的f波，频率为350～600次/分。

在V1导联最为清楚，其次是II、III、aVF导联。

也可以描述成形态、波幅、时距三不等的，波间无等电位线的”f”波2）QRS波群为室上性，但形态可略有变异，心室率多大于80次/分。

形态可略有变异---有的书本描述成电压变异较大！即电压高矮差别较大！3）R-R间期绝对不规则。

但心率过快，R-R差别程度可以不大，f波也可以不清晰。

一些“老房颤”患者，长时间心房颤动，心房缺血，心房肌纤维化，心肌除极是产生的电动力极小，f波很小。

②休息 ③饮食 ④呼氧 ⑤心电监护、密切观察病情
⑥ 用药护理
①心理护理
• 应向病人适当作解释工作， 消除其思想顾虑和悲观情绪， 取得理解和合作，必要时可 酌用镇静剂 。
②休息
• 协助做好生活护理，保持周围环境安静、整洁， 保证病人休息。
③饮食
• 给予高蛋白、高维生素、低脂肪、清淡、 易消化的食物，少食多餐，避免过饱，增 加粗纤维食物，保持大便通畅。有心功能 不全的病人应限制钠盐摄入，对服用利尿 剂者应鼓励多进食富含钾盐的食物，如桔 子、香焦等，避免出现低钾血症而诱发心 律失常。
流电复律 • 抗凝：预防栓塞 • 治愈：RFCA
房颤的抗凝治疗
• 房颤患者有较高的栓塞发生率，应长 期抗凝治疗
• 一般主张口服华法令，使凝血酶原时 间国际标准化比值（INR）维持在2.03.0之间
• 不宜用华法令者改用阿斯匹林，每日 300mg
• 警惕抗凝药物的出血并发症
房扑与房颤的护理①心理护理来自• P-R间期：时间：0.12-0.20s。 • QRS波群：QRS间期在0.06-0.10s范围内。
房颤与房扑病因
• 阵发性：可见于无器质性心脏病 • 持续性：风湿性心脏病、冠心病、
高血压性心脏病、心肌病、心包炎、 酒精中毒、甲亢、肺栓塞、心衰、 心脏手术
房扑
• 特征： • 1.P波消失，代之以大小、间隔相等的
房颤的分类
• 持续时间： 1.阵发性：<48h 2.持续性：>48h 3.永久性：>6month
• 发生原因：器质性心脏病、心脏以外的疾 病、特发性（孤立性）
• 心室率快慢：快速性房颤（心室率>110次/ 分）
房颤的治疗
• 病因治疗 • 控制心室率：洋地黄 • 预防复发 • 复律：奎尼丁、心律平、胺磺酮、同步直

（六）心房颤动、心房扑动1心房颤动心房颤动（atrial fibrillation;Af）。

又称心房纤颤，简称房颤。

属常见的快速房性心律失常，是慢性心律失常中最常见而又具有严重危害的异位心律。

房颤的危害：1）不论是持续性或是阵发性房颤，由于心房搏动与心室搏动不同步及心室搏动极不规则，给患者带来极大不适，表现为心慌、乏力。

2）房颤时心房丧失泵血作用，可以降低排血量的至少15%以上（一般30%）。

这也是引起乏力的主要原因！3）心房不规则收缩，收缩力降低，排空不彻底，残留血量大，容易生成附壁血栓。

这就有随时血栓脱落危险，产生体循环的血栓栓塞，引起的并发症比无房颤高5-15倍。

而体循环栓塞以脑栓塞为主，造成较高的致残率。

潜在的血栓栓塞，血栓脱落引起脑栓塞为主，还有急性心肌梗死、肺梗塞等！4）极速型房颤（指平均心室率大于180次/分者）有可能诱发室颤。

房颤绝大多数见于器质性心脏病，依次为风心病、冠心病、高心病、肺心病及甲亢等疾病，仅有5%的特发性房颤临床检查无器质性心脏病证据。

心房颤动发生机理：尚未完全明了。

以前有4种学说：①环行运动学说。

②多发性折返学说。

③单源快速激动学说。

④多源快速激动学说。

目前认为多个折返回路（核心折返与随意折返）、快速兴奋灶是主要的机制。

此外最新的肺静脉学说---诱发肌袖性的房性心动过速及心房颤动，射频消融成功得到证实。

房颤的心电图表现：1）P波消失，代之以一系列大小不同、形态各异，间隔不均齐的f波，频率为350～600次/分。

在V1导联最为清楚，其次是II、III、aVF导联。

也可以描述成形态、波幅、时距三不等的，波间无等电位线的”f”波2）QRS波群为室上性，但形态可略有变异，心室率多大于80次/分。

形态可略有变异---有的书本描述成电压变异较大！即电压高矮差别较大！3）R-R间期绝对不规则。

但心率过快，R-R差别程度可以不大，f波也可以不清晰。

一些“老房颤”患者，长时间心房颤动，心房缺血，心房肌纤维化，心肌除极是产生的电动力极小，f波很小。

房性期前收缩（房早）
1、提前出现的P‘－QRS-T 波群
2、房性的异位P波与窦性 P波不同 3、P‘－R间期≥0.12S 4、包括早搏在内的两个窦 性Ｐ波间期短于窦性P－R
间期的两倍，称为不完全 代偿间歇
1、提前出现的P‘－QRS-T波群 2、房性的异位P波与窦性P波不同 3、P‘－R间期≥0.12S 4、包括早搏在内的两个窦性Ｐ波间期短于窦性P－R间期的两倍，称 为不完全代偿间歇
小儿心电图
• 小儿心电图变化的总趋势为右室占优势转变为左室占优势 型的过程。
1. 小儿心率较成人快，10岁后大致为成人水平。小儿P-R间期 较成人短，7岁后趋于稳定（0.10~0.17s）,小儿的Q-Tc= （0.40±0.023）/√R-R,较成人略长。
2. 小儿的P波时限较成人短（儿童<0.09s）,P波的电压于新生 儿较高，以后较成人低。
P-R间期：代表心房开始除极至心室开始除极的时间，心率在正常范 围时，成年人的P-R间期为0.12-0.20s
正常心电图波形特点与正常值
QRS波群:代表全部心室除极的电位变化。
（1）时间：正常成年人多为0.06～０.10s，最宽不超过0.11s.
（2）波形和振幅：正常人V1、V2导联多呈rS型，V1的R波≤1.0mV。V5、 V6导联可呈qR、qRs、Rs或R型， R波≤2.5mV。正常人的胸导联自V1～V6， R波逐渐增高，S波逐渐变小，V1的R/S<1，V5的R/S >1。各肢体导联的每 个QRS正向与负向波振幅相加的绝对值应≥0.5mV,胸导联的每个QRS正向 与负向波振幅相加的绝对值≥0.8mV。
室性期前收缩（室早）
1、提前出现的宽大畸形 的QRS波群，时限>0.12S， 其前无P波，继发S-T段与 T波和主波方向相反。 2、联律间期恒定 3、代偿间期完全 4、室早可以孤立或规 律出现、形成二联律（左 图上）、三联律、成对室 早（左下图）。 5、在同一导联内若出 现不同形态的室早为多形 或多源性室早。

房扑取房颤的心电图特性之阳早格格创做(1)心房扑动心电图特性：①平常的窦性P波消得.②出现心房扑动波( 称F波)具备以下特性：A 频次250～350 次/分之间，小女多正在300次/分以上.普遍下于房性阵收性心动过速的频次，但是亦有更缓或者更快的.如缓于200次/分或者下于400次/分.B F波的形态呈锯齿状，降收较陡，F-F间稀切贯串，F-F间无等电位线.波峰可圆钝或者尖钝，可宽大或者较小.F波正在Ⅱ、Ⅲ、aVF及V1、V3R、V2导联中较为明隐.C F波形态、间距及振幅均齐普遍，但是由于常取QRS-T波沉叠而隐得没有实足普遍.D 陪随传出阻滞时，少F-F取短F-F有倍数闭系.正在没有杂型的心房扑动F-F也常没有准则.③F R基原普遍.正在陪随房室分散时或者实足性房室传导阻滞时，F-R纷歧致.④心房扑动的心室表示：A 心室率快而整齐，此时房室传导比率呈2∶1，F-R牢固，心室率多正在150次/分安排.B 正在接感神经弛力删下或者有旁讲传导患者奇睹有1∶1房室传导.C 心室率缓缓而整齐，此时房室传导呈3∶1，4∶1或者5∶1.4∶1传导以上多标明合并房室传导障碍.D 心室率没有准则，多睹于陪随消得性传导时，此时F-R可呈2∶1～5∶1没有等.E QRS波群形态多呈平常形态.F 心房扑动存留时间没有少，普遍为房性阵收性心动过速.心房哆嗦或者回复窦性心律的一种过分型心律得常.但是各别可持绝存留半个月以上.有些呈短促性收火.(2)心房哆嗦心电图特性：①P波消得，代之以大小没有等、形态分歧的f波，以V1、Ⅱ、Ⅲ、aVF导联为明隐.f 波的振幅多正在0.1～0.5毫伏之间，近较F波为小，常常把大于0.1毫伏者称细颤，把小于0.1毫伏者称细颤.②心房频次正在350～600次/分之间，f波越纤细频次越快，f波细大则频次较缓.故不妨矮于350次/分或者下于600次/分.f波之间无等电位线.③P-P间期千万于没有齐，正在f波没有隐或者由于心室率过快f波瞅察没有浑时，可分散P波消得而做出此诊疗.④心室率依心室率的快缓普遍把心房哆嗦分为三种典型：缓速型为心室率≤100次/分，普遍正在60～100次/分之间.赶快型为心室率正在100～180次/分之间.特快型为心室率正在180次/分以上.⑤QRS波群形态普遍平常.但是如合并室内传导阻滞则呈相映的改变.⑥心房哆嗦普遍持绝存留，称持绝性或者称缓性心房哆嗦，亦可短促收火.⑦如共时陪随F波，则称之为没有杂性心房哆嗦或者心房扑动哆嗦.。

复律：可同步电复律或药物（IA、IC、III类）
永久性Af ：控制心室率、预防栓塞
心房颤动
二、控制心室率
有栓塞的高危因素 (有栓塞病史、严重瓣膜病、高血压、左心房扩大、冠 心病等)长期抗凝，口服华法林，INR:2.0-3.0 无栓塞的高危因素： 阿斯匹林 0.3/日 复律时抗凝： 复律前华法令3周，持续至复律后4周。 四、介入及手术治疗 如需紧急复律，可用肝素抗凝
地高辛、β 阻滞剂、钙通道阻滞剂
三、预防栓塞并发症
心房扑动
心电图： 1. P 波消失，代之以锯齿状扑动波（ F 波），扑动 波之间的等电线消失。F波频率一般为250－350 次/分； 2. 心室率不规则或规则，取决于房室传导比例是 否恒定 3. QRS形态正常或畸形（差传）。
心房扑动
治 疗：
电复律、经食管心房调搏，药物、射频 1. 原发病的治疗； 2. 转复心率 消融
1. 明显血流动力学障碍：同步直流电复律。 2. 无血流动力学障碍：减慢心室率，随后复律 减慢心室率药物：洋地黄、 β 阻滞剂、胺碘酮、 普罗帕酮、维拉帕米等 复律：可同步电复律或药物（ IA 、 IC 、 I：阵发性、持续性、永久性。
原 则：复律并防复发、控制心室率、预防栓塞 阵发性Af：同急性房颤 持续性 Af ：争取复律 ( 根据 Af 持续时间、心房大小 等)，预防复发
最有效、迅速终止房扑的方法为直流电复律 药物转复心律：奎尼丁、普罗帕酮可能转复房扑为窦性 心律，合并冠心病、心衰者应用胺碘酮 3.控制心室律：洋地黄(心衰）、钙阻滞剂（维拉帕米 ）、β 阻滞剂 （无禁忌） 可减慢房扑的心室率； 4.介入治疗 射频消融可根治房扑
心房颤动
病因： 阵发性（反复发作，可自行终止，通常<7d)： 可见于正常人，在运动、手术后。 心肺疾患发生急性缺氧时， 持续性：多见于风心、冠心、高心、甲亢。 临床表现： 房颤的症状与心室率的快慢有关。 心室率慢时，可无症状 心室率快时可出现心绞痛与充血性心衰。 房颤病人体循环栓塞的危险较高。 体检：◆第一心音强弱不一； ◆ 心律绝对不整；

房颤发生与维持取决两个方面
1.房颤的触发因素（trigger）：包括交感和副交感 神经刺激、心动过缓、房性早搏或心动过速、房 室旁路和急性心房牵拉等; 2.房颤发生和维持的基质（substrate）：心房具有 发生房颤的基质是房颤发作和维持的必要条件， 以心房有效不应期的缩短和心房扩张为特征的电 重构和解剖重构是房颤持续的基质，重构变化可 能有利于形成多发折返子波。此外，心房某些电 生理特性改变，包括有效不应期离散度增加、局 部阻滞、传导减慢和心肌束的分隔等在房颤发生 与维持中都起到一定作用，因此，目前认为房颤 是多种机制共同作用的结果。
极速型房颤心室率194次/分
（二）心房颤动心电图分型
3、按时间持续长短分为：
初发房颤：首次发现房颤，不论其有无症状和能否自行消失； 阵发性房颤：持续时间＜7d，一般＜48h，多为自限性； 持续性房颤：持续时间＞7d，需药物或电击才能转复为窦性心
律者；
永久性房颤：不能转复为窦性心律或在转复后24h内复发者。
I 型房扑：右心房内逆钟向折返
（三）心房扑动的电生理机制
II型房扑：右心房内顺钟向折返，周长与I型AF接近
（四）心房扑动的诊断方法
1、诊断方法： （1）、常规12导联心电图——主要手段 （2）、食管心电图——特异性更高
（五）心房扑动的鉴别诊断
2、鉴别诊断：
F波不清楚，传导比例不规律时-----房颤？ AF伴1:1传导-----SVT？
心房颤动心电图
房颤伴室内差异传导
（二）心房颤动心电图分型
1、按f波形态分为：

粗颤： f波＞0.1mv，常见于风心病、甲亢患
者。复律效果较好。

细颤： f波＜0.1mv，常见于冠心病、高心病。

行业相关
5
1.1.心肌细胞的电激动过程：
-极化polarization／除极depolarization／复极repolarization
行业相关
6
2.单个心肌细胞除极与复极的心电波形
- 除极 +
+ 复极 -
行业相关
7
3.心室壁除极与复极特点与心电图的关系
正常心室除极: 心内膜心外膜
正常心室复极: 心外膜心内膜
行业相关
21
行业相关
22
一、正常心电图的波形及意义
*P 波：代表心房去极化 *P-R间期：兴奋由心房传至心室的时间 *QRS 波：代表左右心室去极化过程 *Q-T间期：心室开始兴奋到完全复极
至 RP 的时间 *T 波：心室复极化过程 *S-T 段：心室处于完全兴奋状态
行业相关
23
三、心电图的导联体系 （lead system）
行业相关
24
导联与导联轴的概念
（一）导联：
–将正、负电极安置于体表相隔一定距离的任意 两点，原则上均可测出心电的电位变化，此两 点即构成一个导联。
（二）导联轴：
–导联的两点间假象连线为该导联的导联轴，方
向由负极指向正极。
行业相关
25
导联的联接方式
1、肢体导联(limb leads)
（1）标准导联(standard leads)：Ⅰ、Ⅱ、Ⅲ （2）加压单极肢体导联：aVR、aVL、aVF
2、胸导联(chest leads)
V1~~V6
业相关
Ⅲ
27
加压单极肢体导联的连接方式
aVR
aVL
aVF
行业相关
28
心前区导联的连接方式

控制心室率


பைடு நூலகம்
可选用静脉注射洋地黄、β受体阻滞剂 或钙通道阻滞剂，使安静时HR保持在 60~80次/分，轻微活动后不超过100次 /分。 必要时，洋地黄可于β受体阻滞剂或钙 通道阻滞剂合用。 心力衰竭、低血压者忌用β受体阻滞剂 与verapamil，W-P-W合并房颤忌用洋 地黄与verapamil。
心房颤动
♣ 心房颤动（atrial fibrillation Af）简称房颤
♣ 是指心房活动不协调继而损及机械功能为特点的室
上性心律失常，十分常见 ♣ 据统计，60岁以上人群中，房颤发生率为1%，并 随年龄而增加， 80岁以上人群的发生率超过6% ♣ 房颤的危害性 可引起血流动力学紊乱 还可引起血栓栓塞，从而增加了致病率和死亡率 和致残率。
永久性房颤 ：
慢性房颤经复律与维持窦性心律无效 者称永久性房颤。 治疗目的为控制过快的心室率，首选 地高辛，可单用或与β受体阻滞剂或钙 通道阻滞剂合用。 若心室率较慢，患者耐受性好，仅需 抗凝，无需特殊治疗。

预防栓塞并发症

慢性房颤具有较高的栓塞发生率。有以下情形 者，均应接受长期抗凝治疗： 过去有栓塞病史， 严重瓣膜病， 高血压， 糖尿病， 老年患者 左心房扩大， 冠心病等。
心电图特征
P波消失，代之以大小、形态及振幅变 化不定的f波；频率约350~600次/分。 心室率极不规则，通常在100~160次/ 分。洋的黄减慢心室率，儿茶酚胺类药 物、运动、发热、甲亢等均可缩短房室 结不应期，使室率加速。 QRS波群形态正常或因室内差异性传导 而变宽。
治疗
应积极寻找心房颤动的病因和诱因作出响应的处 理。 急性心房颤动（初次发作且在24~48小时内） 复律 包括电复律和药物复律 电复律 适用于房颤发作时已出现急性心 力衰竭、血压明显下降或药物治疗无效 者。 药物复律 可选用quinidine、 procainamide、flecainide、propafenone、 amiodarone。
