转动转子
超滤器的更换
1. 向外拉出滤器支架的下臂定位销，然后再向 下按压支架下臂
2. 轻轻向下拉动并卸下超滤器 3. 将新超滤器装入支架，并轻轻向上推 4. 关闭支架下臂并确认下臂定位销可靠复位 5. 菜单确认已更换新超滤器
6. Perform a heat disinfection 执行一次热消毒程序
时钟记忆法
排空透析器
• 将透析器静脉端向上；
• 取下静脉端的透析液快速接 头放回机器上的接头插座；
• 待透析器排空后，将红色透 析液快速接头取下放回到机 器上的接头插座
消毒程序
消毒与维护
频率
每次治疗后 每天治疗结束 至少每周一至二次 自前次消毒后超过7天
操作
消毒液 清洗机器表面 (乙醇 70%, 异丙醇 60%)
பைடு நூலகம்
断电恢复
• 电池为机器提供执行各种功能 （除加热透析液外）所需电能。
• 显示窗提示电池还能持续的时间 • 当遇上短时的断电，设定值和累
积值都会储存在AK96内 • 供电恢复后AK96会执行复位 • 治疗会从前面断电中断时刻再重
新继续
血液
透析液
菜单导航
AK 96 操作指令
[
位置开/关 更改参数 选择键
AK96产品应用及交流科会
谢波 18502704008
本次讲课内容列表
• AK96血液透析机操作面板介绍 • 操作流程——预冲、治疗、回血、消毒
AK96血液透析机操作面板介绍
AK 96 – 操作面板
• 流路状态一目了然 • 软键式设计，更适于信息显示
和功能导航 • 表面易清洁、抗腐蚀，注
重卫生设计理念
AK 96 – 操作面板
面板开关 预冲
回血/新管路 消毒/冲洗/自检
静音 关注信息
警报 气泡监测
剩余时间
血液状态
静脉压
动脉压
旁路
透析液状态
超滤开关
血液路径菜单
BPM 血压计 透析液路径菜单
血泵控制
信息视窗
键盘
键盘区
增加键
Increase value key
光标左键
Left cursor key
减小键
高静脉压测试
预冲过程中，静脉管路出口端的位置会影响到静脉压力的测试。 a) 如将废液袋悬挂于输液架上，预冲过程中的静脉压力将大于
50mmHg，机器不出现高静脉压检测提示。 b) 如将静脉管路出口端放置位置过低，预冲程序期间静脉压力未超
过50mmHg，机器将出现提示警报“高静脉压测试未完成”，需 建立50mmHg以上稳定静脉压力直至提示警报消失。
Decrease value key
选择键
SELECT key
R光ig标ht 右cur键sor key 返回键
Back key
多功能按键区
选择键: • 参数开/关 • 进入子菜单 • 确认意图 • 功能开始/停止
返回键: •返回到前一视窗，回到治疗总览（按键 3s） • 进入二级治疗总览
光标位置
相当于35台透析机每小时的浓缩液消耗：
A液3桶（10升装） 80.00 x 3=240元
B液5桶（ 10升装）30.00 x 5=150元
RO水1吨+其它
≈10元
合计：400元
18
Marketing APAC Gambro, 2009
调整显示
视角调节
+
同时按下
夜间面板
按 三秒,启动夜间模式 按压面板任意键，取消夜间模式
影响到透析治疗的有效性的因素
非弥散时间、单超时间 透析液旁路（如：透析液浓度报警） 血泵低速运转或停转 提前结束治疗
结束治疗程序
0： 00
当时间显示倒数至 0:00时(或按时间键归零)，按闪 亮的时间键确认结束治疗
回血程序
• 血泵停止，把动脉血路与病 人分离，并接上生理盐水
• 按血泵键启动血泵回血，血 流自动调整至100ml/min。
备选位置，可展开 展开位置，可更改 预选位置，如浓缩液 参数数值，控制/保护
血液路径设置
血液路径菜单 静脉压力 动脉压力
血流速设定界面
临床常规血流速：200-300ml/min
肝素设定界面
追加：设置肝素一次性追加量 流速：设置肝素流速 早停时限：治疗结束前肝素停止的时间
透析液路径设置
透析液路径菜单 透析液旁路键 超滤 开始/停止 键
超滤量设定界面
设定超滤量 设定预冲超滤量 曲线功能 单超
浓缩液设定界面
三种浓缩液配方可选
温度设定界面
透析液设定界面
设定治疗中透析液流速 按压选择键3秒钟启动浓缩液待命模式
浓缩液待机模式（省液模式）
支持手动(默认)或自动(可预设)方式停止浓缩液的耗用
选择透析液流速
设定透析液流速 当前透析液流速
键亮起，进行体外循环回路的安装、连接及预冲。
安装、连接体外循环回路
• 安装并连接血路管和透析器，把动脉管路接上生理 盐水，静脉端处下接废液收集袋，
手动预冲程序
启动手动预冲时，此菜单将 显示在信息屏上。
操作员设置预冲容量、血泵
速、按压闪烁的
键，
启动血泵开始预冲。
在达到预冲量时，血泵将自动 停止，显示屏出现此菜单选项。
2、预冲阶段—— 2分钟
待流程图透析液线路呈绿色， 键
亮起，将透析器旁路连接到透析器上，
并将透析器调转，按灭
，启动
血泵，继续完成辅助预冲 。
辅助预冲程序（三）
3、第一次冲洗—— 2分钟
4、第二次冲洗—— 2分钟
预冲完成后设置治疗参数， 选择“连接患者”。
应用再循环执行预冲
使用预设定方法执行统一的预冲过程
默认的预冲容量达到70%时，再循环 功能便可选用了。
预设定的预冲超滤量是通过提前设 定好的时间和超滤率计算得出的。 预冲血流速和透析液流速同样也可 预设定。
连接病人
• 设定治疗参数 • 连接病人 (常规方法)，逐渐调节血流速达到治疗流速
连接病人程序
夹闭动脉管路，将动脉管路和生理盐水袋子 （夹住的）断开。
选择CleanCart
安装CleanCart，在下一次功能自检前取下即可
选择化学消毒
选择10%次氯酸钠或0.35%过氧乙酸或3.5%过氧 乙酸 按压选择键3秒，直至消毒时间出现
化学消毒剂的摄入
传统连接 • 正面用吸液管吸入
可选连接 • 机后闭路式吸液系统
- 设定超滤量和时间 - 设定阶梯/间隔的数目 - 设定开始超滤率
超滤率
开始 阶梯
超滤量 结束
曲线模式: 时间 阶梯下降式超滤率
钠和碳酸氢浓度的曲线功能
设定 开始/结束 值
浓度
线性增加和下降的钠 与碳酸氢浓度曲线 结束
开始
上升式
浓度
开始 结束
时間
下降式 时間

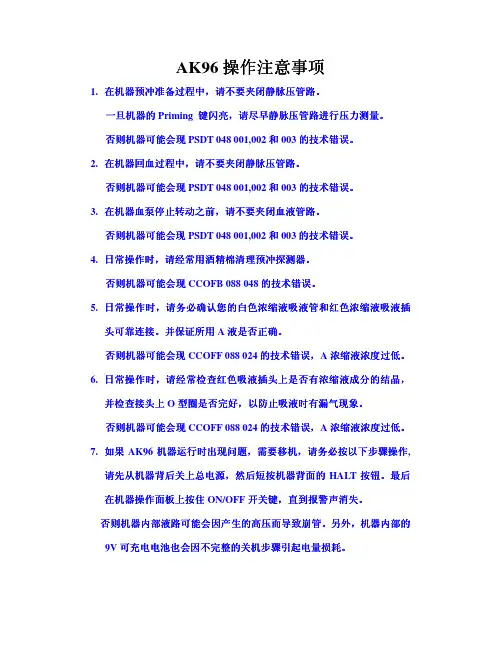

一般处理与相关程序
• 技术警报处理 • 更换 BiCart® 干粉筒 • 更换血路管 • 断电后恢复 • 手动回血
按选择键3秒开始省液模式
浓缩液待机模式
按 选择键 3秒取消待机模式
透析液可在2分钟内恢复
案例分析：
透析液待命省钱 模式：
背景数据：某知名透析中心，透析机位35台，浓缩液配比按A：B：RO水=1：1.83：34计 采样时间1小时 正常A泵每分钟吸A液13.58ml 正常B泵每分钟吸B液24.84ml A液/小时：13.58ml x 60 x 35 =28518ml B液/小时： 24.84ml x 60 x 35=52172ml RO水/小时：461ml x 60 x 35=969318ml
• 在输液管上连接一袋盐水，并夹闭管 路上的夹子
• 静脉壶内的液面应在3/4处，夹闭排气 管上的夹子
• 确保治疗中透析器始终红端向上；确 认管路各连接处紧密，没有漏血漏气
启动后治疗信息的读取
使用
键进行两个页面的切换
血压计 - 多种测量选项
• 单次测量
• 自动模式 – 间隔测量（5-60min） – 持续测量（5min内）
连接动脉管路和动脉针，松开动脉管路和穿 刺针上的夹子。
启动血泵引血（血泵流速100ml/min）。当血 液流至静脉壶时，血液路径红线亮起，血 泵自动停止，关闭静脉管路上的夹子。
连接静脉管路和静脉穿刺针，松开静脉管路 和穿刺针上的夹子。再次启动血泵。
逐步调节血泵流速，根据医嘱设定治疗参数 （治疗参数也可在预冲阶段预设）。
只有亮起的箭头可以使用
[
备选位置
xxx
展开位置
xxxx
闪烁的按键= AK 96 需要您的响应
返回到前一视窗/二级治疗总览视窗
治疗前的准备工作
给、排水的准备
耗材的准备
A + B OR A +
透析液浓缩液 等。。。
透析器
血路管
预充液
供电的准备
-
当机器已连接电源并且机器背面的主电源处于开启的位 置时，时间窗上会亮起一段横线。
结合热消毒 +20%柠檬酸脱钙或 CleanCart-C
10%次氯酸钠200-300毫升去有机物或0.35%过氧乙 酸200-300毫升，或执行结合热消毒 + CleanCart-A
治疗前热消毒
每 1-3 个月一次
更换细菌过滤器然后执行热消毒
选择热消毒＋柠檬酸
将黄色吸管插入到存有消毒液的器皿中 按压选择键3秒，时间键出现消毒时间
血压计— 记录与警报
选择记录
• 始终记忆首次测量值 • 记录清单可容纳20条读取的数据
单纯超滤
血流方向
独立的程序
旁路
• 透前、透中或透
