防爆电气设备的类型及其选型通用版

矿用防爆电气设备的分类及要求矿用防爆电气设备是指在煤矿、金属矿山和非金属矿山等具有可燃性气体、粉尘危险环境中使用的电气设备。

为了确保矿用防爆电气设备的安全可靠性，各国都对其进行了严格的分类和要求。

以下是矿用防爆电气设备的分类及要求的详细介绍。

一、分类1. 气体型防爆电气设备：气体型防爆电气设备是指能够在可燃性气体环境中工作的电气设备，包括防爆电机、防爆开关、防爆插座、防爆灯具等。

2. 煤尘型防爆电气设备：煤尘型防爆电气设备是指能够在可燃性煤尘环境中工作的电气设备，包括防爆电机、防爆开关、防爆插座、防爆灯具等。

二、要求1. 防爆等级：根据不同矿区的爆炸性质和爆炸风险等级，矿用防爆电气设备需要满足不同的防爆等级要求。

一般来说，矿用防爆电气设备的防爆等级分为Exd和Exe两种。

Exd等级设备是指能够在爆炸危险区域中直接安装使用的电气设备，具有良好的密封性能和防爆能力。

Exe等级设备是指能够在非爆炸危险区域中使用的电气设备，具有普通电气设备的功能和性能。

2. 防爆结构：矿用防爆电气设备的防爆结构要求具有良好的防爆性能，能够防止可燃性气体、粉尘进入设备内部并引发爆炸。

常见的防爆结构包括爆破壳体结构、快速消除火花结构、起爆电路结构等。

3. 防爆性能：矿用防爆电气设备需要具备良好的防爆性能，能够在爆炸环境中工作时不产生火花、电弧和热源，以确保设备的安全可靠性。

4. 抗腐蚀性能：由于矿用环境通常存在大量的腐蚀性介质，矿用防爆电气设备需要具备良好的抗腐蚀性能，能够长期稳定地工作。

5. 温升控制：矿用防爆电气设备在工作时会产生一定的热量，需要通过合理的设计和控制，确保设备的温升在安全范围内，并防止设备发生过热引发火灾或爆炸。

6. 抗震性能：矿区通常存在地震、爆炸等自然灾害和事故风险，矿用防爆电气设备需要具备良好的抗震性能，能够在恶劣的工作环境下保持正常工作。

7. 可靠性：矿用防爆电气设备需要具备良好的可靠性，能够在长期、恶劣的工作环境下保持稳定的工作状态，以确保设备的安全可靠性。

防爆电气设备一爆炸性危险场所中安装的电气设备主要有隔爆型、增安型、本质安全型、正压型、浇封型、充油型、充砂型、“n”型等。

一、隔爆型电气设备隔爆型电气设备，用符号“d”表示，是一种专门防爆型式电气设备。

广泛应用于存在各种各样的可燃性气体-空气混合物免爆炸性危险场所中。

(一）基本原理这种防爆型式的电气设备的防爆安全性能，主要是依靠一种被称作“隔爆外壳”的外壳来保证的。

所谓“隔爆外壳”是指这样一种外壳，它允许进入内部的爆炸性气体混合物在外壳内发生燃烧爆炸，但是不允许爆炸生成物从外壳内部通过通往外壳外部的任何通道窜到外壳外部，点燃周围的爆炸性气体混合物。

电气设备有了这样的外壳，只要其外壳外表面的最高温度不超过相应的温度组别的温度值，就不会成为周围的爆炸件气体混合物的点燃源。

根据此防爆原理，隔爆型电气设备的外壳就必须具有足够的机械强度，能够承受外壳内部爆炸时产生的爆炸压力，不发生严重的变形或损坏；外壳各零部件之间的缝隙，即从外壳内部到外部的各种通道，必须具有合适的机械尺寸，能够降低外壳内部爆炸生成物窜出外壳时所携带的能量，甚至阻止爆炸生成物窜出外壳，从而避免点燃设备周围的爆炸性气体混合物。

这种防爆型式的电气设备防爆安全性能可靠，而且制造技术成熟，使用寿命也比较长。

但是，由于隔爆结构的原因，这种电气设备的自身重量比较大，笨重，这是它的缺点。

(二）隔爆外壳的耐爆性隔爆外壳中产生的爆炸压力受爆炸性气体混合物的浓度、外壳的容积及形状、点火源的位置、接合面间隙、爆炸性气体混合物的初始压力及温度等的影响。

在低于最大爆压浓度时，爆炸压力与混合物的浓度成正比；当外壳的容积增大时，其热损失相对减少，爆炸压力相对增高；就外壳的形状而言，非球型容器比球型容器的爆炸压力要低；点火位置偏离中心，其爆炸压力会下降；接合面间隙增大，爆炸压力将下降；爆炸性气体混合物的初始压力及温度提高，爆炸压力将增大。

隔爆型电气设备爆炸时，其内部会产生0.5〜2.0MPa的爆压，将对壳壁产生冲击力。

防爆电气设备的分类防爆电气设备是按国家标准设计制造的，不会引起周围爆炸性混合物爆炸的电气设备。

在煤炭、石油、化工及其他有混合物爆炸可能的行业中，由于生产环境及爆炸物质不同，所采用的防爆措施也不同。

为了使防爆电气设备的设计、制造标准化，便于检验、使用和维修，国家已制定了完整的防爆电气设备的国家标准。

现行的防爆电气设备的国家标准是GB3836。

GB3836把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、充油型、充砂型、无火花型、浇封型、气密性和特殊型等十种类型。

防爆配电箱（1）隔爆型电气设备：具有隔爆外壳的电气设备称为隔爆型电气设备。

隔爆外壳既能承受内部混合性气体被引爆产生的爆炸压力，又能防止内部爆炸火焰和高温气体窜出隔爆间隙点燃外壳周围的爆炸性混合物。

该型设备的标志为“d”。

（2）增安型电气设备：正常运行下不会产生电弧、火花或可能点燃爆炸性混合物的高温点电气设备，在其结构上采取措施，提高安全程度，以避免在正常或规定的过载条件下出现电弧、火花或可能点燃爆炸性混合物的电气设备，称为增安型电气设备。

该型设备的标志为“e”。

（3）本质安全型电气设备：全部电路均为本质安全电路的电气设备称为本质安全型电气设备。

所谓本质安全电路是指：在规定条件下，在正常工作或规定的故障状态下，产生电火花和热效应均不能点燃爆炸性混合物的电路。

该型设备的标志为“i”（分ia，ib两类）。

（4）正压型电气设备：具有正压外壳的电气设备称为正压型电气设备。

所谓正压外壳是指向外壳内注入保护性气体，保持内部保护性气体的压力高于周围爆炸性环境的压力，以阻止外部爆炸性混合物进入壳内的外壳。

该型设备的标志为“P”。

（5）充油型电气设备：将全部部件或可能产生电火花或过热的部分部件浸在油内，使其不能点燃油面以上或壳外的爆炸性混合物，此类电气设备称为供电性电气设备。

例如，充油的高压隔爆配电装置的油断路器。

该型设备的标志为“O”。

（6）充砂型电气设备：外壳内部充填沙粒材料，使其在规定条件下外壳内产生的电弧、传播的火焰、壳壁或砂粒材料表面的过热温度均不能点燃其周围的爆炸性混合物，此类电气设备称为充砂型电气设备。

（1）在爆炸危险环境应尽量少用携带式设备和移动式设备，应尽量少安装插销座。

（2）为了减小防爆电气设备的使用量，应当考虑把电气设备安装在危险环境之外；即使不得不安装在危险环境内，也应当安装在危险较小的位置。

【2020年管理】某煤矿经鉴定由低瓦斯矿井变更为高瓦斯矿井，该矿设备科拟购置一批防爆电气设备，在征求部门意见时，安全部门提出设备选型要考虑本质安全型防爆结构型式及相应的设备保护等级。

关于防爆结构型式及设备保护等级的选择，正确的是（）。

A．型式选ia，设备保护等级选MaB．型式选d，设备保护等级选MbC．型式选e，设备保护等级选MbD．型式选o，设备保护等级选Ma参考答案：A参考解析：选项A正确，用于煤矿有甲烷的爆炸性环境中的设备保护等级（EPL）分为 Ma、Mb两级。

高瓦斯矿井需选用Ma级，即在气体突出时设备带电的情况下也不可能成为点燃源。

本质安全型分为ia、ib两类，ia适用于高瓦斯矿井。

【2018年技术】防爆电气设备的标志包含型式、等级、类别和组别，应设置在设备外部主体部分明显的地方，且应在设备安装后能清楚看到。

标志“Ex d IBT3 Gb”的正确含义是（）。

A.增安型“d”，防护等级为Gb，用于T3类IB组的爆炸性气体环境的防爆电气设备B.浇封型“d”，防护等级为T3，用于Gb类ⅡB组的爆炸性气体环境的防爆电气设备C.隔爆型“d”，防护等级为Gb，用于IIB类T3组的爆炸性气体环境的防爆电气设备D.本安型“d”，防护等级为IB，用于T3类ⅡB组的爆炸性气体环境的防爆电气设备参考答案：C参考解析：隔爆型设备用字母d标志，增安型设备用字母e标志，本质安全型设备用字母ia和ib标志，正压型设备用字母p标志，充油型设备用字母o标志，充砂型设备用字母q标志，无火花型设备用字母n标志，特殊型设备用字母s 标志，完整的防爆标志依次表明防爆型式、类别、级别和组别。

2023年矿用防爆电气设备的分类及要求____年矿用防爆电气设备的分类及要求随着矿山行业的不断发展，对于矿用防爆电气设备的要求也越来越高。

防爆电气设备的作用是在爆炸环境中工作时，能够有效地防止电气设备自身的火花、电弧或者高温引起的爆炸事故，并保证系统的正常运行。

本文将对____年矿用防爆电气设备的分类及要求进行详细介绍。

一、矿用防爆电气设备的分类矿用防爆电气设备的分类主要依据其防爆性能、适用环境和使用性质来划分。

根据国际标准，矿用防爆电气设备可以分为以下几类：1. 防爆电气电器：包括开关设备、熔断器、插座、变压器等电气元件和电器设备。

2. 防爆电动机：包括隔爆型电动机、防爆型电动机、水下电机等。

3. 防爆控制设备：包括开关装置、控制按钮、启动器、变频器等控制设备。

4. 防爆仪表：包括压力表、温度表、流量计、液位计等仪表设备。

5. 防爆照明设备：包括透光灯、投光灯、挂灯等照明装置。

6. 防爆通信设备：包括对讲机、电话、无线网络设备等通信设备。

7. 防爆电缆：包括动力电缆、控制电缆、通信电缆等。

二、矿用防爆电气设备的要求____年矿用防爆电气设备对于安全性、可靠性和环境适应性的要求将更加严格。

以下是对矿用防爆电气设备的要求的详细介绍：1. 防爆性能：矿用防爆电气设备应具备防爆性能，即在爆炸环境中不会引起火花、电弧或高温，以避免引起二次爆炸。

防爆性能的要求将更加高，要求设备能在恶劣的环境下长时间安全运行。

2. 防护等级：矿用防爆电气设备应具备较高的防护等级，能有效抵御外界的灰尘、水、油等物质的侵入，并且能够抗击较大的冲击和振动。

3. 适用环境：矿用防爆电气设备应适应矿山环境的特殊要求，能够在高温、高湿、腐蚀性气体等恶劣条件下正常工作。

4. 可靠性：矿用防爆电气设备应具备较高的可靠性，能够长时间、连续、稳定地运行，并且在故障发生时能够及时报警和自动切换。

5. 安全性：矿用防爆电气设备应具备良好的安全性能，包括安全开关、自动断电保护、过载保护等功能，以确保人员和设备的安全。

矿用防爆电气设备的分类及要求范本矿用防爆电气设备是指在可燃气体环境中使用的电气设备，具有防爆性能，能够安全可靠地运行，并防止产生可燃性气体的引燃和传播，从而保护生产人员和设备的安全。

根据国际标准和国内相关规范，矿用防爆电气设备可以分为以下几类：1. 隔爆型 (Ex d)隔爆型矿用防爆电气设备，也称为爆破型设备，是最常见的一类设备。

它通过将可燃性气体与外部环境隔绝，以阻止引燃和扩散。

该类型设备具有非常高的防爆性能，适用于爆炸性气体环境中较危险的区域。

隔爆型设备主要包括隔爆电机、隔爆开关、隔爆控制盒等。

2. 隔防型 (Ex e)隔防型矿用防爆电气设备是将高温设备的热量和火花限制在设备内部，通过设计设备结构来防止火花扩散，从而实现了防爆的目的。

其结构简单，成本较低，适用于一般爆炸危险区域。

隔防型设备主要包括隔防电机、隔防灯具、隔防耦合器等。

3. 隔爆型增安型 (Ex de)隔爆型增安型矿用防爆电气设备是在隔爆型设备的基础上，增加了额外的安全措施和限制，以防止设备在异常情况下发生点火和引燃。

它具有更高的安全性能，适用于在爆炸性气体环境中需要更高安全性的区域。

隔爆型增安型设备主要包括增安型电机、增安型控制盒、增安型传感器等。

4. 隔爆型冷却型 (Ex d pxb)隔爆型冷却型矿用防爆电气设备是隔爆型设备的一个变体，其特点是具有冷却装置，可以保持设备在正常工作温度下。

它适用于在高温环境中工作的设备，如热处理设备和高温炉等。

隔爆型冷却型设备主要包括冷却型电机、冷却型开关、冷却型传感器等。

5. 隔防型隔爆型 (Ex ed、Ex em)隔防型隔爆型矿用防爆电气设备是将隔防型和隔爆型两种设计相结合，既有隔防型的简单结构和低成本，又具备隔爆型的高防爆性能。

它适用于在一般爆炸危险区域中既要求防爆性能，又要求经济实用的场合。

隔防型隔爆型设备主要包括隔防型隔爆型电机、隔防型隔爆型开关、隔防型隔爆型控制盒等。

在国内矿用防爆电气设备的标准要求方面，主要参考了国际标准IEC 60079系列以及国内标准GB3836系列。

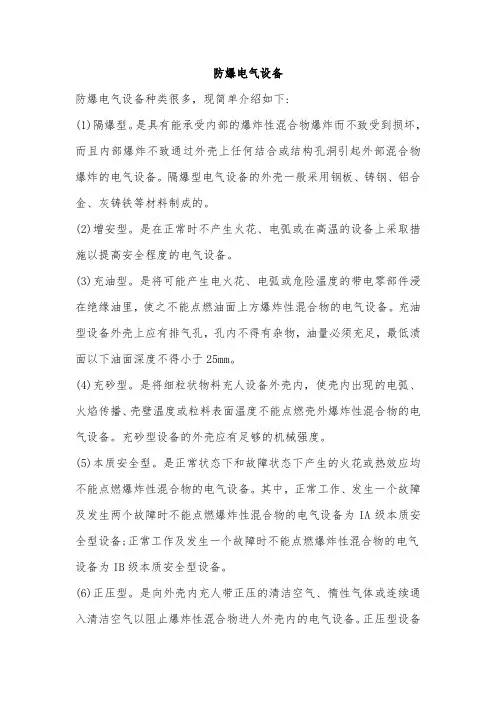

防爆电气设备防爆电气设备种类很多，现简单介绍如下:(1)隔爆型。

是具有能承受内部的爆炸性混合物爆炸而不致受到损坏，而且内部爆炸不致通过外壳上任何结合或结构孔洞引起外部混合物爆炸的电气设备。

隔爆型电气设备的外壳一般采用钢板、铸钢、铝合金、灰铸铁等材料制成的。

(2)增安型。

是在正常时不产生火花、电弧或在高温的设备上采取措施以提高安全程度的电气设备。

(3)充油型。

是将可能产生电火花、电弧或危险温度的带电零部件浸在绝缘油里，使之不能点燃油面上方爆炸性混合物的电气设备。

充油型设备外壳上应有排气孔，孔内不得有杂物，油量必须充足，最低渍面以下油面深度不得小于25mm。

(4)充砂型。

是将细粒状物料充人设备外壳内，使壳内出现的电弧、火焰传播、壳壁温度或粒料表面温度不能点燃壳外爆炸性混合物的电气设备。

充砂型设备的外壳应有足够的机械强度。

(5)本质安全型。

是正常状态下和故障状态下产生的火花或热效应均不能点燃爆炸性混合物的电气设备。

其中，正常工作、发生一个故障及发生两个故障时不能点燃爆炸性混合物的电气设备为IA级本质安全型设备;正常工作及发生一个故障时不能点燃爆炸性混合物的电气设备为IB级本质安全型设备。

(6)正压型。

是向外壳内充人带正压的清洁空气、惰性气体或连续通入清洁空气以阻止爆炸性混合物进人外壳内的电气设备。

正压型设备分为通风、充气、气密等三种形式。

保护气体可以是空气、蒸气或其他非可燃气体。

其出风口气压或充气压不得低于196Pa。

(7)无火花型。

是在防止危险温度、外壳防护、防冲击、防机械火花、防电缆事故等方向采取措施，以提高安全程度的电气设备。

(8)特殊型。

是上述各种类型以外的或由上述两种以上形式组合成的电气设备。

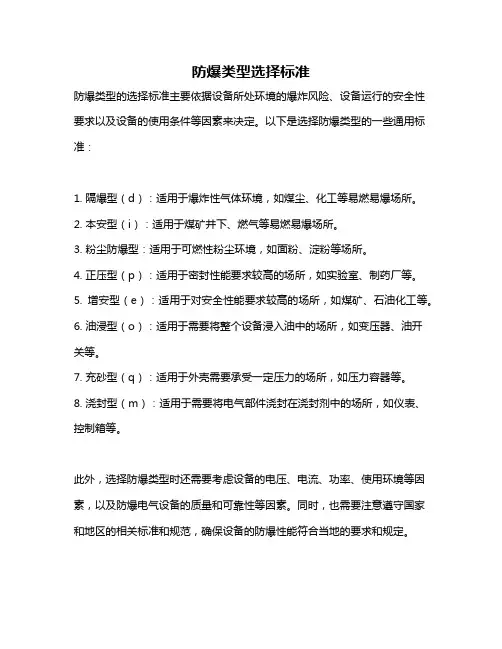

防爆类型选择标准
防爆类型的选择标准主要依据设备所处环境的爆炸风险、设备运行的安全性要求以及设备的使用条件等因素来决定。

以下是选择防爆类型的一些通用标准：
1. 隔爆型（d）：适用于爆炸性气体环境，如煤尘、化工等易燃易爆场所。

2. 本安型（i）：适用于煤矿井下、燃气等易燃易爆场所。

3. 粉尘防爆型：适用于可燃性粉尘环境，如面粉、淀粉等场所。

4. 正压型（p）：适用于密封性能要求较高的场所，如实验室、制药厂等。

5. 增安型（e）：适用于对安全性能要求较高的场所，如煤矿、石油化工等。

6. 油浸型（o）：适用于需要将整个设备浸入油中的场所，如变压器、油开关等。

7. 充砂型（q）：适用于外壳需要承受一定压力的场所，如压力容器等。

8. 浇封型（m）：适用于需要将电气部件浇封在浇封剂中的场所，如仪表、控制箱等。

此外，选择防爆类型时还需要考虑设备的电压、电流、功率、使用环境等因素，以及防爆电气设备的质量和可靠性等因素。

同时，也需要注意遵守国家和地区的相关标准和规范，确保设备的防爆性能符合当地的要求和规定。

防爆电气设备的类别，级别与温度组别(zhuantie )1.1爆炸性气体环境危险区域的划分不同的国家和地区，按各自的标准划分爆炸危险区域。

我国根据爆炸性气体混合物出现的频繁程度和持续时间，将爆炸性气体环境分为O区、1区和2区。

（与IEC国际电工委员会一致）0区：连续出现或长期出现爆炸性气体混合物的环境。

1区：在正常运行时可能出现爆炸性气体混合物的环境。

2区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。

0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中1区也很少存在，大多数情况属于2区。

1.2防爆电器设备分为二类：Ⅰ类煤矿井下用电气设备Ⅱ类除矿井以外的场合使用的电气设备1.3Ⅱ类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为ⅡA，ⅡB，ⅡC 三类；并按其最高表面温度分为T1-T6六组。

1.4爆炸性气体混合物按引燃温度分组，见表1。

1.5爆炸性气体混合物，按其最大试验安全间隙（MESG）或最小点燃电流比（MICR）分级，见表2。

表2 类别最小点燃电流比;minimum ignition current ratio;MICR性质：在规定试验条件下，气体、蒸气爆炸性混合物的最小点燃电流与甲烷爆炸性混合物的最小点燃电流之比。

中国规定气体、蒸气危险物质按最小点燃电流比分为ⅡA级，ⅡB级和ⅡC级。

最小点燃电流比≤1.0，>0.8的为ⅡA级；≤0.8，>0.45的为ⅡB级；≤0.45的为ⅡC级。

例如，乙烷、乙烯、乙炔分别为ⅡA级，ⅡB级，ⅡC级危险物质防爆的基本原理爆炸的概念：爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。

急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。

爆炸必须具备的三个条件：1 ）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。

（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。

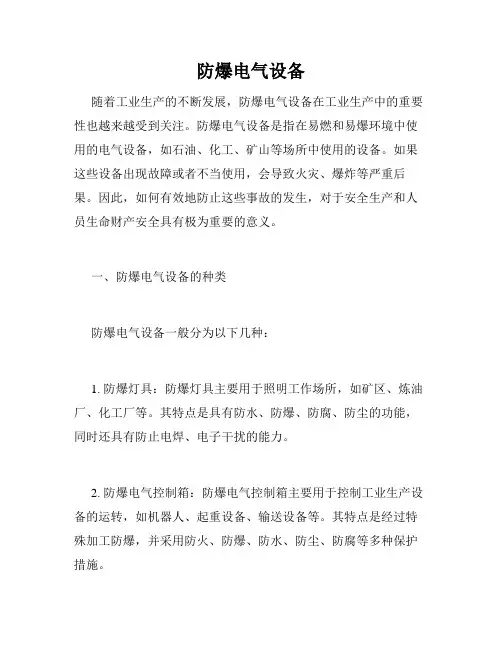

防爆电气设备随着工业生产的不断发展，防爆电气设备在工业生产中的重要性也越来越受到关注。

防爆电气设备是指在易燃和易爆环境中使用的电气设备，如石油、化工、矿山等场所中使用的设备。

如果这些设备出现故障或者不当使用，会导致火灾、爆炸等严重后果。

因此，如何有效地防止这些事故的发生，对于安全生产和人员生命财产安全具有极为重要的意义。

一、防爆电气设备的种类防爆电气设备一般分为以下几种：1. 防爆灯具：防爆灯具主要用于照明工作场所，如矿区、炼油厂、化工厂等。

其特点是具有防水、防爆、防腐、防尘的功能，同时还具有防止电焊、电子干扰的能力。

2. 防爆电气控制箱：防爆电气控制箱主要用于控制工业生产设备的运转，如机器人、起重设备、输送设备等。

其特点是经过特殊加工防爆，并采用防火、防爆、防水、防尘、防腐等多种保护措施。

3. 防爆电缆：防爆电缆主要用于连接电气设备之间，如变压器、电动机、电子仪表等。

其特点是具有防水、防腐、耐高温、耐低温、抗张力等特点。

同时还具有防火、防爆、防爆压、防电磁干扰等多种保护措施。

二、防爆电气设备的安装与使用为了保证防爆电气设备的正常使用，必须严格按照相关安装和使用规范进行操作。

下面是一些常见的安装和使用方法：1. 安装前必须对设备进行检查，确保符合使用要求，同时安装的环境必须符合设备的安全要求。

2. 在设备安装过程中，必须防止设备受到损坏，避免损坏设备的相关防爆措施。

3. 在正式使用前，必须对设备进行功能测试，并保持设备的清洁和干燥。

4. 在设备使用过程中，必须严格按照操作手册进行操作，不得私自更改设备参数或进行不适当的修理。

5. 在设备运行过程中，如发现设备出现异常情况，必须立即停机并进行检修。

三、防爆电气设备的维护与检修防爆电气设备的维护与检修对于设备的正常使用具有重要作用。

正常的维护和检修工作，不仅可以延长设备的使用寿命，降低维修成本，还可以减少设备故障率，提高生产效率。

下面是一些常见的维护和检修方法：1. 定期清洗设备表面，保持设备干燥和清洁。

防爆电力设备的分类有哪些防爆电气设备的类型很多，性能各异。

根据电气设备产生火花、电弧和危险温度的特点，为防止其点燃爆炸性混合物而采取的措施不同分为下列八种型式：(1) 隔爆型(标志d)：是一种具有隔爆外壳的电气设备，其外壳能承受内部爆炸性气体混合物的爆炸压力并阻止内部的爆炸向外壳周围爆炸性混合物传播。

适用于爆炸危险场所的任何地点。

(2) 增安型(标志e)：在正常运行条件下不会产生电弧、火花，也不会产生足以点燃爆炸性混合物的高温。

在结构上采取种种措施来提高安全程度，以避免在正常和认可的过载条件下产生电弧、火花和高温。

(3) 本质安全型(标志ia 、ib)：在正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性混合物。

这种电气设备按使用场所和安全程度分为ia和ib两个等级。

ia 等级设备在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物。

ib 等级设备在正常工作和一个故障时不能点燃爆炸性气体混合物。

(4) 正压型(标志p)：它具有正压外壳，可以保持内部保护气体，即新鲜空气或惰性气体的压力高于周围爆炸性环境的压力，阻止外部混合物进入外壳。

(5) 充油型(标志o)：它是将电气设备全部或部分部件浸在油内，使设备不能点燃油面以上的或外壳外的爆炸性混合物。

如高压油开关即属此类。

(6) 充砂型(标志q)：在外壳内充填砂粒材料，使其在一定使用条件下壳内产生的电弧、传播的火焰、外壳壁或砂粒材料表面的过热均不能点燃周围爆炸性混合物。

(7) 无火花型(标志n)：正常运行条件下，不会点燃周围爆炸性混合物，且一般不会发生有点燃作用的故障。

这类设备的正常运行即是指不应产生电弧或火花。

电气设备的热表面或灼热点也不应超过相应温度组别的最高温度。

(8) 特殊型(标志s)：指结构上不属于上述任何一类，而采取其它特殊防爆措施的电气设备。

如填充石英砂型的设备即属此列。

根据以上介绍电气设备防爆类型标志有d、e、ia 和ib、p、o、q、n、s八种型式。

防爆电气设备的分类与选型（知识点汇总）一、爆炸性环境电气设备分类爆炸性气体环境用电气设备分为∶（1）I类∶用于煤矿瓦斯气体环境;（2）II类∶除煤矿瓦斯气体外的其他爆炸性气体环境。

Ⅱ类电气设备按照其拟使用的爆炸性环境又分为ⅡA、ⅡB、和ⅡC类。

①ⅡA类∶代表性气体是甲烷;②ⅡB类∶代表性气体是乙烯;③ⅡC类∶代表性气体是氢气。

（1）Ⅲ类∶用于除煤矿以外的爆炸性粉尘环境。

Ⅲ类电气设备按照其拟使用的爆炸性粉尘环境的特征可进一步再分类。

①ⅢA类∶可燃性飞絮;②ⅢB类∶非导电性粉尘;。

③ⅢC类∶导电性粉尘。

二、防爆电气设备的防爆型式1.隔爆型电气设备隔爆型电气设备用符号"d"表示。

它是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内，其外壳能够承受通过外壳任何接合面或结构间隙、渗透到外壳内部的可燃性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸气形或的爆炸性环境的点燃。

把可能产生火花、电弧和危险温度的零部件的放入隔爆外壳内.隔爆外壳使设备内部空间与周围的环境隔开。

爆外壳存在间隙，因电气设备呼吸作用和气体渗透作用。

使内部可能存在焊炸性气体混合物，当其发生爆炸时、外壳可以承受产生爆炸压力面不损坏。

同时外壳结构间隙可冷却火临、降低天临传速度或终止加速链，使火焰或危险的火焰生成物不能穿越嗝爆间隙点燃外部爆炸性环境、从而达到隔爆目的。

2.增安型电气设备增安型电气设备用符号"。

"表示、它是一种对在正常运行条件下不会产生电弧、火花的电气设备采取一些附加措施以提高其安全程度、防止其内部和外部部件可能出现危险温度、电弧和火花的可能性的防爆型式。

它不包括在正常运行情况下产生火花或电弧的设备。

在正常运行时不会产生火花、电弧和危险温度的电气设备结构上，通过采取措施降低或控制工作温度、保证电气连接的可靠性、增加绝缘效果以及提高外壳防护等级，以减少由于污垢引起污染的可能性和潮气进入等措施，减少出现可能引起点燃故障的可能性，提高设备正常运行和规定故障。

防爆电气设备的选型什么是防爆电气设备？防爆电气设备是在危险环境中使用的电气设备，例如石油、天然气工业、化工厂等危险场所。

防爆电气设备需要具备抵御爆炸气体、液体或粉尘等危险物质的能力，确保设备不会发生火灾或爆炸，从而保障人身安全和生产设备稳定运行。

防爆电气设备的分类根据防爆原理和使用环境不同，防爆电气设备可以分为以下几类：防爆隔爆型防爆隔爆型设备具有隔离开关或者二次保护，可以在设备发生故障时切断电路，避免电火花引起危险环境的爆炸。

这类设备常用于易燃气体场所，如含有甲烷气体的煤矿工业和石油化工行业。

常用设备包括防爆开关、防爆照明设备等。

防爆隔离型防爆隔离型设备利用隔离电源实现电路与外界的隔离，避免可能引起爆炸的故障信号影响其他电气设备。

这类设备常用于粉尘环境和易燃液体场所，常见设备包括隔爆变压器和防爆接线盒等。

防爆防爆型防爆防爆型设备是一类防护等级较高、能够抵御爆炸冲击波的设备。

常用于石油、天然气行业的油井和管道等危险场所。

常见设备有防爆防风外壳、防爆防火极柜等。

防爆电气设备选型的注意事项在进行防爆电气设备选型时，需要注意以下几个方面：环境分类根据不同的危险场所，设备需要具备不同的防护等级和防爆方式。

需要根据使用环境对设备进行分类，严格按照GB3836.1国际标准进行选择。

安全性安全性是防爆电气设备的核心需求。

需要评估设备的使用寿命、稳定性、信号传输、温度控制等方面，确保设备安全可靠、防爆性能稳定。

工艺要求在防爆电气设备选型时，还需要考虑到工艺要求，如设备外观、尺寸、重量、精度、稳定性等。

需要结合实际工艺要求进行选型。

经济性经济性是进行选型时直接关注的指标。

需要综合考虑设备的采购成本、使用成本、维护成本等方面，确保合理选择设备，降低生产成本。

防爆电气设备选型的流程步骤一：分析使用环境首先需要对使用环境进行分析，明确场所危险等级，包括气体和粉尘分类等级、温度、压力等环境要求。

步骤二：选择正确的种类根据设备的使用环境和工艺要求，选择正确的种类，如隔爆型、隔离型、防护型。

防爆电气设备选型常识、防爆电气设备选型、防爆原理三、电缆引入装置管径与电缆外径对应表四、中华人民共和国产品防爆标志防爆电气设备按GB 3836 标准要求，防爆电气防爆型式+设备类别+ (气体组别) +温度组别1 防爆型式根据所采取的防爆措施，可把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、油浸型、充砂型、浇封型、n 型、特殊型、粉尘防爆型等。

标识如下表所示。

2IIIII 类隔爆型“ d”和本质安全型“ i ”电气设备又分为IIA 、IIB 、和IICA 型尘密设备；BA 型防尘设备；B3 气体组别爆炸性气体混合物的传爆能力，标志着其爆炸危险程度的高低，爆炸性混合物的传爆能力越大，其危险性越高。

爆炸性混合物的传爆能力可用最大试验安全间隙表示。

同时，爆炸性气体、液体蒸气、薄雾被点燃的难易程度也标志着其爆炸危险程度的高低，它用最小点燃电流比表示。

II 类隔爆型电气设备或本质安全型电气设备，按其适用于爆炸性气体混合物的最大试验安全间隙或最小点燃电流比，进一步分为IIA 、IIB 和IIC爆炸性气体混合物的组别与最大试验安全间隙或最小点燃电流比之间的关系4如电气设备为I 类隔爆型：防爆标志为ExdI如电气设备为II 类隔爆型，气体组别为B 组，温度组别为T3 ，则防爆标志为：ExdIIBT3 。

如电气设备为II 类本质安全型ia，气体组别为A 组，温度组别为T5 ，则防爆标志为：ExiaIIA T5对I 类特殊型：ExsI 对使用于矿井中除沼气外，正常情况下还有II 类气体组别为B 组，温度组别为T3 的可燃性气体的隔爆型电气设备，则防爆标志为：ExdI/IIBT3(1) 如果电气设备采用一种以上的复合型式，则应先标出主体防爆型式，后标出其他的防爆型式。

如：II 类B 组主体隔爆型并有增安型接线盒T4 组的电动机，其防爆标志为：ExdeIIBT4JP3〗(2) 如果只允许使用在一种可燃性气体或蒸气环境中的电气设备，其标志可用该气体或蒸气的化学分子式或名称表示，这时，可不必注明气体的组别和温度组别。

目录1.1防爆电器设备分为二类：I类煤矿井下用电气设备II类除矿井以外的场合使用的电气设备. (2)2.名词术语 (2)2.1隔爆型电气设备 (2)2.2增安型电气设备 (2)3．防爆原理 (3)4．粉尘防爆电气设备的类别、温度组别 (3)4.1粉尘防爆温度组别 (3)4.2 粉尘防爆电气设备外壳的分类 (3)4.3爆炸性粉尘环境分为2个危险区： (3)5．粉尘防爆电气设备 (3)中华人民共和国国家标准 (5)第三章爆炸性粉尘环境 (14)防爆电气设备的类别、级别与温度组别1.1防爆电器设备分为二类：I类煤矿井下用电气设备II类除矿井以外的场合使用的电气设备.1.2 II类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为A，B， C 三级：并按其最高表面温度分为T1-T6六组。

1.5爆炸性气体环境危险区域的划分(1) 0区：连续出现或长期出现爆炸性气体混合物的环境。

(2)1区：在正常运行时可能出现爆炸性气体混合物的环境。

(3)2区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。

注：正常运行是指正常的开车、运转、停车，易燃物质产品的装卸、密闭容器盖的开闭、安全阀、排入阀以及所有工厂设备都在其设计参数范围内工作的状态。

2.名词术语2.1隔爆型电气设备具有能承受内部爆炸性气体混合物的爆炸压力,并阻止内部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳的电气设备,其标志为“d”。

2.2增安型电气设备在正常运行条件下不会产生电弧、火花或可能点燃爆炸性混合物的高温结构上，采取措施提高安全裕度，以避免在正常和认可的过载条件下出现的这些现象的电气设备，其标志为“e”。

3．防爆原理电气设备引燃性气体混合物有两方面原因：一个是电气设备产生的火花、电弧、另一个是电气设备表面（即是可燃性气体混合物相接触的表面）发热。

对于设备在正常运行时能产生电弧、火花的部件入在隔爆外壳内、或采取浇封型、充砂型、充油型或正压开支等其它防爆型式等就可达到防爆目的。
