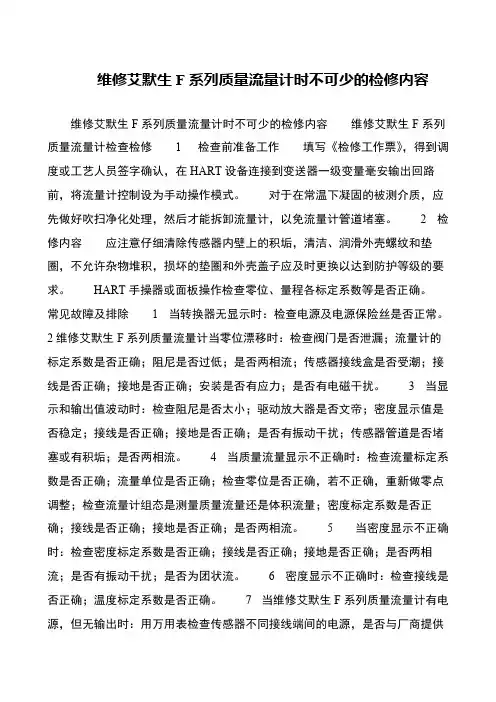

维修艾默生F系列质量流量计时不可少的检修内容维修艾默生F系列质量流量计时不可少的检修内容 维修艾默生F系列质量流量计检查检修 1 检查前准备工作 填写《检修工作票》,得到调度或工艺人员签字确认,在HART设备连接到变送器一级变量毫安输出回路前,将流量计控制设为手动操作模式。
对于在常温下凝固的被测介质,应先做好吹扫净化处理,然后才能拆卸流量计,以免流量计管道堵塞。
2 检修内容 应注意仔细清除传感器内壁上的积垢,清洁、润滑外壳螺纹和垫圈,不允许杂物堆积,损坏的垫圈和外壳盖子应及时更换以达到防护等级的要求。
HART手操器或面板操作检查零位、量程各标定系数等是否正确。

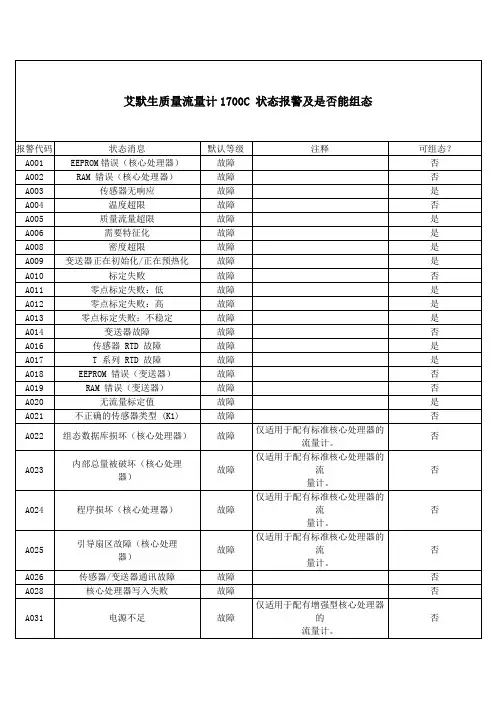

常见故障及排除 1 当转换器无显示时:检查电源及电源保险丝是否正常。
2维修艾默生F系列质量流量计当零位漂移时:检查阀门是否泄漏;流量计的标定系数是否正确;阻尼是否过低;是否两相流;传感器接线盒是否受潮;接线是否正确;接地是否正确;安装是否有应力;是否有电磁干扰。
3 当显示和输出值波动时:检查阻尼是否太小;驱动放大器是否文帝;密度显示值是否稳定;接线是否正确;接地是否正确;是否有振动干扰;传感器管道是否堵塞或有积垢;是否两相流。
4 当质量流量显示不正确时:检查流量标定系数是否正确;流量单位是否正确;检查零位是否正确,若不正确,重新做零点调整;检查流量计组态是测量质量流量还是体积流量;密度标定系数是否正确;接线是否正确;接地是否正确;是否两相流。
5 当密度显示不正确时:检查密度标定系数是否正确;接线是否正确;接地是否正确;是否两相流;是否有振动干扰;是否为团状流。
6 密度显示不正确时:检查接线是否正确;温度标定系数是否正确。
7 当维修艾默生F系列质量流量计有电源,但无输出时:用万用表检查传感器不同接线端间的电源,是否与厂商提供。

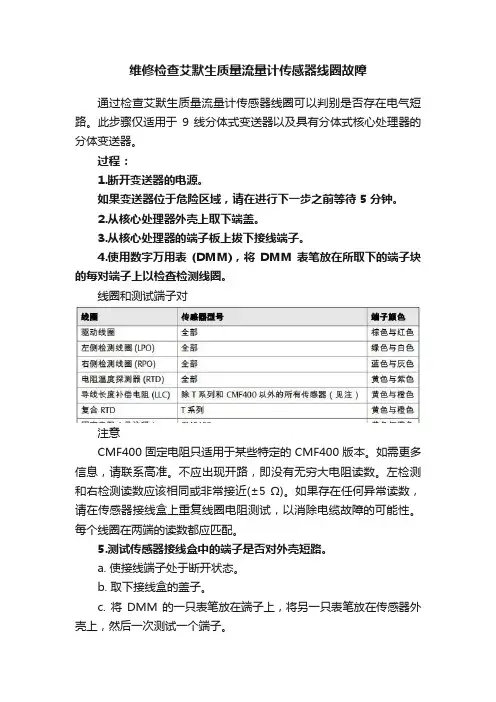

维修检查艾默生质量流量计传感器线圈故障通过检查艾默生质量流量计传感器线圈可以判别是否存在电气短路。
此步骤仅适用于9 线分体式变送器以及具有分体式核心处理器的分体变送器。
过程:1.断开变送器的电源。
如果变送器位于危险区域,请在进行下一步之前等待 5 分钟。
2.从核心处理器外壳上取下端盖。
3.从核心处理器的端子板上拔下接线端子。
4.使用数字万用表(DMM),将DMM 表笔放在所取下的端子块的每对端子上以检查检测线圈。
线圈和测试端子对注意CMF400 固定电阻只适用于某些特定的 CMF400 版本。
如需更多信息,请联系高准。
不应出现开路,即没有无穷大电阻读数。
左检测和右检测读数应该相同或非常接近(±5 Ω)。
如果存在任何异常读数,请在传感器接线盒上重复线圈电阻测试,以消除电缆故障的可能性。
每个线圈在两端的读数都应匹配。
5.测试传感器接线盒中的端子是否对外壳短路。
a. 使接线端子处于断开状态。
b. 取下接线盒的盖子。
c. 将DMM 的一只表笔放在端子上,将另一只表笔放在传感器外壳上,然后一次测试一个端子。
DMM 设定为最高档位,每根导线上电阻应该为无穷大。
如果没有任何电阻,则表明对外壳短路。
6.测试接线盒端子对的电阻。
a. 测试棕色端子对除红色端子以外的其他所有端子。
b. 测试红色端子对除棕色端子以外的其他所有端子。
c. 测试绿色端子对除白色端子以外的其他所有端子。
d. 测试白色端子对除绿色端子以外的其他所有端子。
e. 测试蓝色端子对除灰色端子以外的其他所有端子。
f. 测试灰色端子对除蓝色端子以外的其他所有端子。
g. 测试桔色端子对除黄色和紫色端子以外的其他所有端子。
h. 测试黄色端子对除桔色和紫色端子以外的其他所有端子。
i. 测试紫色端子对除黄色和桔色端子以外的其他所有端子。
每对端子间阻值应无穷大。
如果没有任何电阻,则表明端子之间短路。
如要返回正常操作:1.将接线端子插到端子板上。
2.将端盖重新装到核心处理器外壳上。
