带压作业与井控1

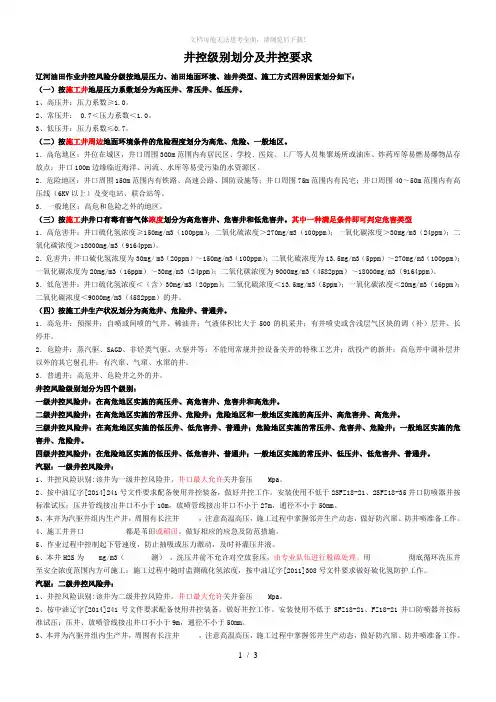

井控级别划分及井控要求辽河油田作业井控风险分级按地层压力、油田地面环境、油井类型、施工方式四种因素划分如下：（一）按施工井地层压力系数划分为高压井、常压井、低压井。

1、高压井：压力系数≥1.0。

2、常压井： 0.7＜压力系数＜1.0。

3、低压井：压力系数≤0.7。

（二）按施工井周边地面环境条件的危险程度划分为高危、危险、一般地区。

1．高危地区：井位在城区，井口周围300m范围内有居民区、学校、医院、工厂等人员集聚场所或油库、炸药库等易燃易爆物品存放点；井口100m边缘临近海洋、河流、水库等易受污染的水资源区。

2．危险地区：井口周围150m范围内有铁路、高速公路、国防设施等；井口周围75m范围内有民宅；井口周围40～50m范围内有高压线（6KV以上）及变电站、联合站等。

3．一般地区：高危和危险之外的地区。

（三）按施工井井口有毒有害气体浓度划分为高危害井、危害井和低危害井。

其中一种满足条件即可判定危害类型1．高危害井：井口硫化氢浓度≥150mg/m3（100ppm）；二氧化硫浓度＞270mg/m3（100ppm）；一氧化碳浓度＞30mg/m3（24ppm）；二氧化碳浓度＞18000mg/m3（9164ppm）。

2．危害井：井口硫化氢浓度为30mg/ m3（20ppm）～150mg/m3（100ppm）；二氧化硫浓度为13.5mg/m3（5ppm）～270mg/m3（100ppm）；一氧化碳浓度为20mg/m3（16ppm）～30mg/m3（24ppm）；二氧化碳浓度为9000mg/m3（4582ppm）～18000mg/m3（9164ppm）。

3．低危害井：井口硫化氢浓度＜（含）30mg/m3（20ppm）；二氧化硫浓度＜13.5mg/m3（5ppm）；一氧化碳浓度＜20mg/m3（16ppm）；二氧化碳浓度＜9000mg/m3（4582ppm）的井。

（四）按施工井生产状况划分为高危井、危险井、普通井。

注水井带压作业技术规范井下作业分公司前言 ----------------------------------------------------------- 21范围------------------------------- ------------------------------ 3 2规范性引用文件------------------------------------------------ 33选井条件------------------------------------------------------ 34设备要求------------------------------------------------------ 35施工设计------------------------------------------------------ 46施工工艺------------------------------------------------------ 47安全与质量控制------------------------------------------------ 98资料录取----------------------------------------------------- 10油水井带压作业技术规范1范围本标准规定了采用不压井作业装置进行油水井带压作业的选井条件、施工工艺、与质量与安全控制及资料录取。

本标准适用于井口压力小于35MPa注水井带压作业施工。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本标准。

SY/T 5053.1-2000地面防喷器及控制装置防喷器SY/T 5053.2-2001地面防喷器及控制装置控制装置SY/T 5587.5-2004常规修井作业规程第5部分：井下作业井筒准备SY/T 6058-2004自升式井架起放作业规程SY/T 6408-2004钻井和修井井架、底座的检查、维护、修理与使用SY/T 6610含硫化氢油气井井下作业推荐作法SY/T 6690-2008井下作业井控技术规程Q/SY 69井下作业资料录取项目规范3选井条件3.1注水井常规作业可采用不压井作业完成。

带压作业技术规范及操作规程1主题及适用范围本标准规定了带压作业施工程序与质量控制、安全环保要求、完井和资料录取。

本标准适用于油田油、水井带压修井作业。

2引用标准下列文件对于本文件的应用是必不可少的。

凡注日期的引用文件，仅注日期的版本适用于本文件。

凡不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

SY/T5325-2005射孔施工及质量监控规范SY/T5587.4-2004油水井常规修井作业第4部分：找串漏、封串堵漏SY/T5587.5-2004油水井常规修井作业第5部分：井下作业井筒准备SY/T5587.11-2004油水井常规修井作业第11部分：钻铣封隔器、桥塞SY/T5587.12-2004油水井常规修井作业第12部分：打捞落物SY/T5587.14-2004油水井常规修井作业第14部分：注塞、钻塞SY/T6127-1995油气水井井下作业资料录取项目规范SY/T6610-2005含硫化氢油气井井下作业推荐做法Q/SY1142-2008井下作业设计规范Q/SY1218-2009油水井带压修井作业更换井口安全操作规程Q/SY1119-2007油水井带压修井作业安全操作规程Q/SY1230-2009注水井带压作业技术规程SY/T6731-2008不压井作业装置3定义及术语：下列定义及术语实用于本标准：3.1轻管柱：管柱在井筒内的自重小于管柱截面力的管柱。

3.2重管柱：管柱在井筒内的自重大于管柱截面力的管柱。

4程序内容4.1施工前准备4.1.1提升设备准备带压作业提升装置包括举升液压缸、卡瓦组（或卡瓦）、桅杆（或修井机）和连接盘等。

带压作业提升装置的技术要求：4.1.1.1承重部件的机械强度和承载能力应满足施工要求，能够承载井内管柱的最大轴向力，保证安全起、下管柱作业。

4.1.1.2卡瓦组（或卡瓦）的夹紧力应满足井内管柱轴向力的需要，保证在起下作业过程中，管柱既不上窜，也不下掉。

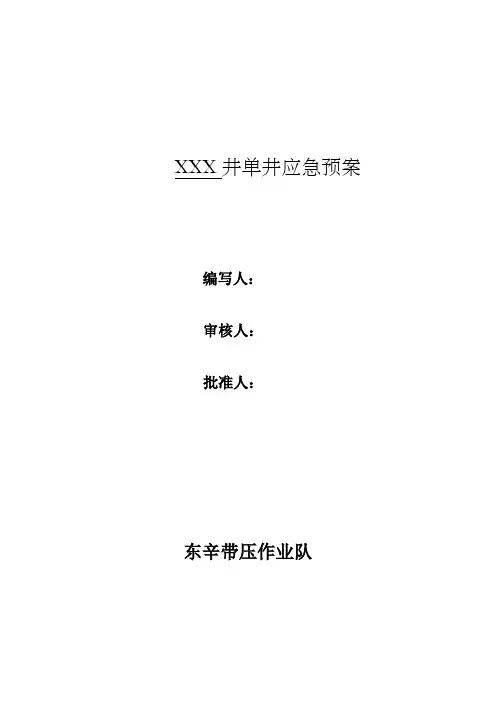

XXX井单井应急预案编写人：审核人：批准人：东辛带压作业队一、基层应急抢险小组概况一、抢险应急小组组长：成员：一班：二班：三班：四班：二、应急联系电话及职责作业xx队应急小组电话及职责应急联系通信电话：队部电话：xxxxxxxxx 大队应急中心（生产调度）电话：xxxxxxxxx XX卫生院电话：xxxxxxxxx 油田中心医院电话：xxxxxxxxx厂生产办电话：xxxxxxxxx 安全环保科电话：xxxxxxxxx XX 派出所电话：xxxxxxxxx XX 消防队电话: xxxxxxxxx二、现状调查一、所处位置：该井位于山东省xxx 县（市）xxx 镇xxx 村xx 方向。

距采油厂基地xxxkm ，属xxx 矿xxx 管理区（采油队）管辖。

二、周围环境及井场、道路情形：xxx （按照该井实际情形编写，尽可能详细）。

3、施工目的及设计要求：xxx4、井史、井况调查及风险评估： 要求：按照地质设计、工艺设计、施工设计和井史、井况调查情形认真进行HSE 危险源分析、有毒有害气体分析肯定危险类别、制定预防办法。

三、应急响应程序发现事件第一人当班现场操作人员基层队领导当班班长职责1、 迅速向现场最高领导报告。

2、 在确保自身和他人安全的情况下，采取措施控制事态。

1、 接到报告后记录报告的详细内容，并立即采取措施控制事态。

2、 确认应急事件的情况，并通知现场岗位职工进行现场急救处置。

1、 立即成为现场指挥员，启动应急预案2、 立即向队上报告现场情况。

3、 组织本班人员进行应急处理。

人员 当发现井喷预兆、井口及高压管线渗漏和刺漏、硫化氢气体泄露、意外伤害四、突发事件及处置1、井喷应急处置预案1、接到现场需求抢险报告后，立即向大队调度汇报。

2、启动应急预案，组织抢险小组迅速赶赴现场进行抢险。

3、随时向大队调度汇报抢险状况，是否需求其他支援。

4、负责基层队级应急程序的终止。

二、硫化氢气体泄漏应急处置预案3、火灾应急处置预案4、井口及高压管线刺漏应急处置五、意外伤害应急处置预案6、各类工况的井控抢险程序（1）堵塞进程中的井控应急抢险A、井口控制闸门上连接防喷管进行堵塞器投送，在缓慢开启井口控制闸门进程中，若发觉有井涌迹象，应快速关闭井口控制闸门，停止投堵。

油气井带压作业使用手册与注意事项本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March油气井带压作业手册与注意事项随着社会的进步和技术的发展，对注水井、气井、含气油井、电潜泵井及蒸汽驱汽井、注气油井的作业方式也在不断革新和丰富。

在过去打井和作业过程中，完全依靠高比重泥浆把井压死或进行放喷的钻井作业方式已逐步被欠平衡钻井、欠平衡大修、带压起下管柱、带压修井以及带压作业所代替。

采用带压钻井与作业，易于发现低压油藏，不破环地层而且不污染地层、不污染地面，有利于保特原油生产和注水增效。

在我国各油田，已逐步开展这方面的工作，并已取得较好成绩，但是由于带压作业与常规作业相比，具有以下特点：难度比较大、技术性要复杂、设备要增多、安全性要加强、工人的素质要求较高，因而要全面推广尚需时日。

这本手册主要涵盖各油田用户最想了解的带压作业设备的型式与组成、带压作业程序、带压作业装置的配置以及带压作业主机的维护，以供油田需要者参考和选择。

一、下油管内堵塞器：拆除井口采油装置，井口只留下大四通以及左右和上盖上部共三个阀门。

然后，在上部阀门的上方加装1.5m左右的油管升高短节，安装完成后继续在油管升高短节上方再加装阀门一个。

图4 丢手式下堵塞器下油管堵塞器:油管内堵塞器外径为φ58~φ60、长为1.2m～1.5m左右（如图4所示），用大勾吊起堵塞器放入油管升高短节内，关闭上部阀门，打开下部阀门，堵塞器因重量大，在上下压力平衡的情况下，会自动下行到达井下油管底部——封隔器上方，自动座封；但有时因油管内有水垢，堵塞器会卡在半路。

因而，最好用高压水泥车与井口上方阀门相联。

当堵塞器丢入井下后，用水泥车向井内油管打压，使堵塞器克服阻力下移。

当泵车压力突然增高时，应立即停泵放压，当发现油管内水流逐步减小，最后无水后，证明堵塞成功。

由于油管内堵塞器直径大，不能通过封隔器和配水器的内孔，能堵不到油管的最下方，因而可采用下配水器堵塞器（如图5所示）。

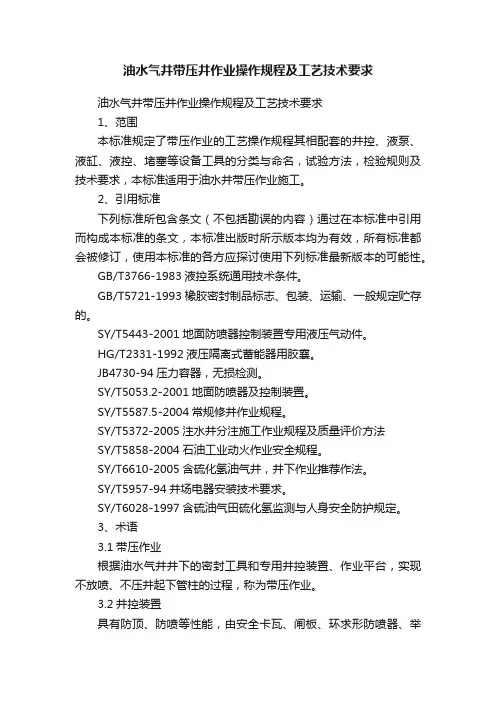

油水气井带压井作业操作规程及工艺技术要求油水气井带压井作业操作规程及工艺技术要求1、范围本标准规定了带压作业的工艺操作规程其相配套的井控、液泵、液缸、液控、堵塞等设备工具的分类与命名，试验方法，检验规则及技术要求，本标准适用于油水井带压作业施工。

2、引用标准下列标准所包含条文（不包括勘误的内容）通过在本标准中引用而构成本标准的条文，本标准出版时所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T3766-1983液控系统通用技术条件。

GB/T5721-1993橡胶密封制品标志、包装、运输、一般规定贮存的。

SY/T5443-2001地面防喷器控制装置专用液压气动件。

HG/T2331-1992液压隔离式蓄能器用胶襄。

JB4730-94压力容器，无损检测。

SY/T5053.2-2001地面防喷器及控制装置。

SY/T5587.5-2004常规修井作业规程。

SY/T5372-2005注水井分注施工作业规程及质量评价方法SY/T5858-2004石油工业动火作业安全规程。

SY/T6610-2005含硫化氢油气井，井下作业推荐作法。

SY/T5957-94井场电器安装技术要求。

SY/T6028-1997含硫油气田硫化氢监测与人身安全防护规定。

3、术语3.1带压作业根据油水气井井下的密封工具和专用井控装置、作业平台，实现不放喷、不压井起下管柱的过程，称为带压作业。

3.2井控装置具有防顶、防喷等性能，由安全卡瓦、闸板、环求形防喷器、举压缸、液控装置等配套设备、工具组成的系统总称为井控装置。

3.2.1防顶卡瓦具有防止管柱、工具，上顶或飞出液控或手控的卡瓦，称防顶卡瓦。

3.2.2防掉卡瓦具有防止井内管柱、工具落井的卡瓦，称防掉卡瓦。

3.2.3全封闸板能在空井筒时封井的闸板，称为全封闸板。

3.2.4剪切闸板在井喷时，能将井口的管柱剪断，实现封井的闸板，称剪切闸板。

3.2.5举压缸通过液控能把井内管柱举起或压下的液缸，称举压缸。

井控知识井控知识应知应会第七采油⼚作业⼤队⼀、什么是井控？井控的分类？井控：即压⼒控制，就是采取⼀定的⽅法控制住地层压⼒，基本上保持井内的压⼒平衡，保证钻井或井下作业的顺利进⾏。

分类：按照井漏规模和采取措施的不同，把井控分为初级井控、⼆级井控、三级井控三级。

⼆、井控操作六个⽅⾯内容？1）、设计的井控要求；2）、井控装备；3）、作业过程中的井控⼯作；4）、防⽕、防爆，防硫化氢措施和井喷失⽕的紧急处理；5）、井控培训：6）、井控管理制度。

三、井控管理的七项制度？①、井控分级责任制度；②、井控操作证制度；③、井控装置的安装、检修、试压、现场服务制度；④、防喷演习制度；⑤、井下作业队⼲部24⼩时值班制度；⑥、井喷事故逐级汇报制度；⑦、井控例会制度。

四、什么是现场井下作业井控？答：指利⽤井控装备和⼯具，采取相应措施快速安全地控制井⼝，防⽌井涌、井喷、井喷失控和⽕灾事故的发⽣。

1、在起下封隔器等⼤尺⼨⼯具时，控制起下速度，防⽌发⽣抽汲。

2、在起下管柱时，必要时向井内补灌压井液保持液柱压⼒。

3、因特殊原因判断可能形成超压情况下应控制防喷，及时汇报，并做好压井的准备。

五、地层三个压⼒及其概念？地层三个压⼒是指地层孔隙压⼒、地层破裂压⼒和地层坍塌压⼒。

地层孔隙压⼒是指地下岩⽯孔隙内液体的压⼒。

地层破裂压⼒是指某⼀深度地层发⽣破碎和裂缝时所能承受的压⼒。

地层坍塌压⼒是指某⼀深度地层发⽣垮塌时所能承受的压⼒。

六、井控装备的概念？井控装备是实施油⽓井压⼒控制技术的⼀整套专⽤设备、仪表和⼯具。

七、⽬前我国液压防喷器的压⼒等级与公称通径的分类？压⼒等级分为14MPa、21MPa、35MPa、70MPa和105MPa等五个等级。

公称通径分为180mm、230mm、280mm、346mm、426mm、476mm、528mm、540mm、680mm等九种。

⼋、硫化氢⽓体的主要来源？1、热作⽤下，⽯油中有机硫化物分解；2、⽯油中烃类和有机质通过储集层⽔中硫酸盐的⾼温还原；3、下部地层中硫化氢⽓体上窜；4、某些钻井液处理剂⾼温热分解。

井控基本知识1、井控是指对油气井压力的控制，包括初级井控、二级井控和三级井控三个阶段。

2、初级井控（或称一级井控），仅需通过修井液液柱压力来平衡地层压力。

其特征表现为无地层流体进入井内，井中无涌出物，因而不会产生溢流现象，此阶段井下安全稳定。

3、二级井控定义为仅通过井内修井液液柱压力无法控制地层压力的状况，地层流体进入井内引发井涌，并在地面形成溢流；此时需关闭地面井控设备以建立回压，结合井内液柱压力共同平衡地层压力，采用井控技术处理气侵修井液，消除井涌，恢复井内压力平衡，最终达到初级井控状态。

4、三级井控：是指二级井控失败后，井涌量大且失去控制而发生的井喷（即：井喷失控），此时，要利用专门的设备和技术重新恢复对井的控制，使其达到二级井控状态，然后再进一步恢复到初级井控状态。

三级井控就是平常说的井喷抢险。

5、井喷失控：井喷发生后，无法用常规方法控制井口而出现敞喷的现象，井喷失控就是井下作业中恶性事故，在实际工作中必须予以杜绝。

6、井侵：井底压力小于地层压力时，地层流体（油、气、水）进入井筒的现象。

7、溢流：当井侵发生后，井口返出的修井液比泵入的量多，停泵后井口修井液有外溢的现象。

8、井涌是溢流进一步发展的现象，表现为钻井液或压井液从井口喷出。

9、井喷：地层流体（油、气、水）无控制地进入井内，使井内流体喷出井口。

10、软关井：发现溢流后，先打开放喷阀（套管闸门），然后关闭防喷器，再关节流阀。

11、硬关井：发现溢流后，立即关闭防喷器。

12、井喷失控的危害:①打乱全面的正常生产、工作秩序，影响全局生产。

②极易引起火灾和地层坍塌，造成机毁人亡、油气井报废等严重事故，带来巨大的经济损失。

③使修井事故复杂化。

④严重伤害油气层、破坏地下油气资源。

⑤油气无控制喷出地面进入空中，造成环境污染，影响周围人民的生命财产。

⑥在国际、国内造成不良的社会影响，对企业的生存与发展极为不利。

13、井喷失控的原因：1. 井口未装防喷器；2.无法及时发现溢流或处理不当；3.井控设备安装、试压不合格或存在问题；4.井口老化，出现刺漏；5.空井时间长，无人监控井口和采油树；6.洗井不彻底。

气井修井作业带压作业技术应用摘要：带压作业技术在油田的应用中见到了较好效果，为此要不断提高认识，继续加大带压作业技术推广应用力度。

但是该技术在应用过程中一定要注意细节操作，严格遵守相关流程，确保该技术能够正确利用。

希望在今后可以对该技术进一步优化，让其变得更加完善，并且可以得到广泛使用。

关键词：气井；带压作业；修井作业；应用前言：不压井技术作业具有常规作业不可替代的技术优势，最大限度保持产层的原始状态、提高产能和采收率、降低作业成本、安全环保的独特的优势，对实现转变经济发展方式，改进作业手段，走高效、低耗、零排放的可持续发展之路，具有重要的现实意义。

1、技术原理带压作业技术是针对高压油水井，采用特殊装备带压密封安全起下，实现不压井、不放喷密封作业。

液压控制系统的主要功能是用来控制井口密封系统中各种防喷器的开关相应控制过程的检测，由接箍探测器、负荷显示仪、简易小型液控操作台、油箱防进水回路及各类液压管线等组成。

附属配套技术包括油管堵塞器、双向阀、高压油水井冲砂工艺技术等。

2、气田带压作业技术简介及其关键技术2.1技术简介带压作业通常都是利用井控设备来将气井中的压力控制在一定范围内，而当气井中压力很高，在施工过程中要解决油套内部的动态密封及防喷问题。

作业范围通常包括修井、完井、射孔、打捞、磨铣、压裂酸化、抢险及其他特殊作业等。

2.2关键技术2.2.1油管内封堵在气田中带压作业过程中一项关键的技术便是在油管内进行防喷堵塞操作，而现阶段油管内的桥塞投送的方式通常分为钢丝投送和电缆投送这两种。

在气井带压修井作业中常常采用的是电缆投送的方式，首先使用专用的工具定位，然后引爆投送工具内的燃料，这样便可以产生较高的温度和压力来给活塞提供动力。

在活塞运动过程中可以带动连杆运动，最后把连杆拉断，完成封堵。

2.2.2防喷控制系统在带压作业过程中一套安全可靠的防喷控制系统是工作的基本保障，通常这套系统包括工作防喷器、安全防喷器和手动卡瓦防喷器三个部分。

XXX 法井控突发事件应急处置程序编写人： 审批人：XXX有限公司石油年月日一、实施应急处置预案的目的XXX井，井别为开发井，井型为定向井，由XXX队施工。

该井属二级井控风险级别井，XXX 井位于XXX。

为了保证在本井施工过程中发生井控险情后，现场各相关岗位人员明晰各自职责，能迅速、高效、有序地实施关井、组织险情前期处理和抢险工作，及时消除井喷险情，最大限度缩短险情处理时间、减少财产损失和人员伤亡，确保施工所在地人民群众的正常生活秩序不受影响或最大限度地减少影响。

结合我队实际，制定本预案。

二、应急处置的原则（-）坚持员工的健康、安全第一的原则，做到先抢救员工，保护环境，最后再抢救物资设备。

（二）当井控险情造成人员受伤时，依照先重伤、后轻伤的原则，迅速将受伤人员送往医院抢救。

（三）在保证员工健康、安全的前提下，组织处理井喷事故，防止井喷事故的扩大，最大限度地降低对环境的破坏。

（四）井喷事故得到控制后，立即对物资、设备进行抢救和清理，把损失降低到最低限度。

.三、应急处置组织机构及职责（一）现场应急处置小组成员及联系电话备注：机组负责人为应急指挥第一负责人，技术员为应急指挥第二负责人，第一负责人不在时由第二负责人接替。

涉及的相关方施工单位负责人在进行相关施工时自动成为现场应急处置小组成员。

（二）井控应急小组职责1、严格执行《中国石油天然气集团公司石油与天然气井下作业井控规定》、《长庆油田试油（气）作业井控实施细则》中的有关规定，制定应急计划，定期组织员工进行应急演练，不断提高现场应急处置能力；2、按设计要求储备各种应急物资；3、组织本队有关人员对本井存在的地面、地下风险进行评估，根据风险评估结果，制定各项应急预案；4、当险情发生时，组织员工进行自救，并及时向项目部和井下作业分公司应急办公室汇报；抢险作业时，接受并执行井下作业分公司井控抢险领导小组的指令，组织人员协助井控抢险分队按井控应急抢险程序进行抢险。

带压作业装置操作规程（试行）编制部门：生产技术部大修项目部编写人：审核人：批准人：井下作业公司带压作业装置技术操作规程1、范围为了加强对带压作业装置的管理以及规范在施工作业中技术操作，确保装置的正常工作，特制定本操作规程。

操作规程规定了装置的安装、施工步骤、操作的安全与质量控制等技术要求。

本操作规程适用于油水井带压作业。

2、术语2.1 不压井作业依靠井内管柱上（内）的密封工具与专用井控装置相配合，在加压工具的控制下，而进行的不压井、不放喷起下管柱的过程。

2.2 井控装置具有防顶、防喷等性能，由安全卡瓦、半封、全封、环形防喷器等配套工具组成的工具总称。

2.3 加压起下为克服井内压力，防止油管上顶而采取的可控制起下管柱的作业。

3、适用井况3.1 下工具可封堵井内油管管脚处以上内腔；有油管底部带有工作筒或其它油管密封开关的装置的井。

3.2 井内技术状况清楚，无落物，套管无变形，不需要进行其它作业。

3.3 井口适宜安装井控装置（必须是有锥形密封管挂的井）。

4、职责4.1大修项目部或小修分公司对装置的使用单位进行管理和监督。

4.2生产技术部监督大修项目部或小修分公司对本规程的执行情况。

4.3大修项目部生产办修井工艺研究室是该装置管理的主要责任部门，其基本职责是督促操作人员，认真执行操作规程，确保装置安全、正常运转。

4.4工具车间对该装置的管理按《井控装置管理办法》执行。

5、上带压作业装置前的准备工作5.1 对操作人员的基本要求。

5.1.1了解装置的总体结构，各部件技术规范、性能工作原理、作用。

5.1.2 熟悉各部件操作注意事项，熟悉在不同工序下各部件的操作顺序。

5.2 对上修井的基本要求。

5.2.1 了解和确定井身结构、管柱结构、井口装置以及其它井况等资料，以确定带压作业装置能够安装和正常施工。

5.3 对设备的基本要求5.3.1 带压作业装置的各部件以及管线、螺栓等零配件齐备且完好，台上液压系统及各种仪表工作正常。
