《网络设备配置与管理》教案——认识网络：访问控制及地址转换教案概述：本教案旨在帮助学生理解网络中的访问控制以及地址转换的概念和原理。
通过学习，学生将能够掌握网络访问控制列表的配置和使用，以及理解网络地址转换（NAT）的工作原理和配置方法。
教学目标：1. 了解访问控制列表（ACL）的基本概念和作用。
2. 学会配置基本ACL并应用到网络设备上。
3. 掌握网络地址转换（NAT）的概念和分类。
4. 学会配置NAT并解决内网访问外网的问题。
5. 能够分析并解决常见的访问控制和地址转换问题。
教学内容：一、访问控制列表（ACL）概述1. ACL的概念2. ACL的类型与编号3. ACL的匹配条件4. ACL的应用位置二、ACL的配置与管理1. 基本ACL的配置步骤2. 高级ACL的配置步骤3. ACL的调度与管理4. ACL的调试与监控三、网络地址转换（NAT）1. NAT的概念与作用2. NAT的类型与工作原理3. NAT的配置方法4. NAT的优缺点及适用场景四、NAT的高级应用1. PAT（端口地址转换）2. NAT Overload3. 负向NAT4. NAT与其他网络技术（如VPN、防火墙）的结合应用五、案例分析与实战演练1. 案例一：企业内网访问外网资源的安全控制2. 案例二：NAT解决内网设备访问外网问题3. 案例三：复杂网络环境下的NAT配置与应用4. 案例四：ACL与NAT在实际网络中的综合应用教学方法：1. 理论讲解：通过PPT、教材等辅助材料，系统讲解访问控制和地址转换的相关知识。
2. 实操演示：现场演示ACL和NAT的配置过程，让学生直观地了解实际操作。
3. 案例分析：分析实际案例，让学生学会将理论知识应用于实际工作中。
4. 互动问答：课堂上鼓励学生提问，解答学生关于访问控制和地址转换的疑问。
5. 课后作业：布置相关练习题，巩固学生所学知识。
教学评估：1. 课堂问答：检查学生对访问控制和地址转换的理解程度。
acl用法-回复ACL用法指的是Access Control List，即访问控制列表，在计算机科学中广泛用于控制用户或进程对资源的访问权限。
ACL的设计目的是确保只有授权的用户或进程才能访问特定的资源，从而提高数据和系统的安全性。
一、ACL基础概念在进行ACL用法的详细说明之前，首先需要了解一些基础概念。
ACL是一个由每个文件和目录所拥有的控制列表，它定义了谁可以对该文件或目录进行何种操作。
ACL通常包括两部分：主体和权限。
1. 主体（Subject）主体是指拥有或将获得访问权限的对象，如用户、组或进程。
主体可以被授予或拒绝对特定资源的访问权限。
2. 权限（Permission）权限是指允许或禁止主体进行的特定操作，如读取、写入、执行等。
每种操作都对应一个权限标志，而权限标志的具体定义依赖于操作系统和文件系统。
二、ACL的应用场景ACL的应用场景非常广泛，可以用于控制用户对系统资源的访问，保护敏感数据的安全，以及限制进程对文件的操作。
1. 用户访问控制在计算机系统中，用户访问控制是一项重要的安全措施。
通过ACL，可以对不同的用户或用户组设置不同的权限，以确保只有授权的用户才能访问敏感数据或执行特定操作。
2. 文件和目录权限管理ACL可以用于管理文件和目录的权限，其中文件可以是文本文件、程序文件、配置文件等，目录可以是文件系统中的文件夹。
通过ACL，可以授予或拒绝用户对文件或目录的读、写、执行等操作。
3. 网络安全控制ACL还可以用于网络安全控制，例如在路由器或防火墙上设置ACL规则，限制特定IP地址或IP地址范围的访问。
通过ACL，可以提高网络安全性，防止未经授权的用户进入内部网络。
三、ACL的使用方法1. Windows系统Windows操作系统提供了图形界面和命令行两种方式来管理ACL。
在图形界面中，可以通过文件和文件夹的属性对话框来设置ACL。
首先选择文件或文件夹，然后右键点击，选择“属性”菜单，接着切换到“安全”选项卡，在这里可以添加或删除用户或用户组，并为其分配相应的权限。
acl基本原理ACL（Access Control List）即访问控制列表，是一种常用的安全控制机制，用于管理系统中的权限和访问控制。
ACL基本原理主要包括以下几个方面：用户认证、授权访问、安全策略和权限管理。
1. 用户认证用户认证是ACL的第一步，是确定用户身份的过程。
常见的用户认证方式包括密码验证、数字证书、生物特征识别等。
通过用户认证，系统可以确定用户的身份和权限等级，为后续的访问控制提供基础。
2. 授权访问授权访问是ACL的核心步骤，决定用户可以访问的资源和操作。
访问控制规则通常基于用户的权限等级和资源的安全级别来进行判断。
例如，某些用户可能只能读取某些文件，而不能修改或删除;某些用户可能具有管理员权限，可以对系统进行操作和管理。
通过授权访问，系统可以确保用户只能进行合法的操作。
3. 安全策略ACL中的安全策略用于定义对系统资源的安全访问规则。
安全策略包括访问控制列表、访问策略和安全策略管理等。
通过安全策略，系统可以对各种资源的访问进行细粒度的控制，提高系统的安全性和隐私保护。
4. 权限管理ACL中的权限管理主要包括对用户的权限分配和权限维护。
权限管理涉及到用户的角色、组织结构和资源的安全级别等因素。
在权限管理中，管理员可以根据需要调整用户的权限，包括新增、删除或修改用户的权限等操作。
通过权限管理，系统可以保证各用户的权限符合其角色和需求。
综上所述，ACL基本原理是通过用户认证、授权访问、安全策略和权限管理来实现系统的访问控制和安全管理。
ACL的应用广泛，例如操作系统、网络安全、数据库管理等领域。
通过ACL，系统可以确保用户只能访问其应有权限的资源，保护系统的安全性和私密性。
同时，ACL还可以提供审计功能，记录用户的操作行为，方便管理和追踪。

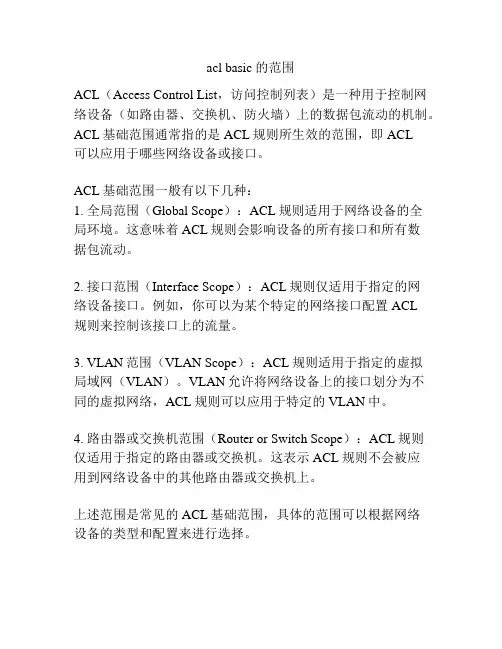

acl basic 的范围
ACL（Access Control List，访问控制列表）是一种用于控制网络设备（如路由器、交换机、防火墙）上的数据包流动的机制。
ACL基础范围通常指的是ACL规则所生效的范围，即ACL
可以应用于哪些网络设备或接口。
ACL基础范围一般有以下几种：
1. 全局范围（Global Scope）：ACL规则适用于网络设备的全
局环境。
这意味着ACL规则会影响设备的所有接口和所有数
据包流动。
2. 接口范围（Interface Scope）：ACL规则仅适用于指定的网
络设备接口。
例如，你可以为某个特定的网络接口配置ACL
规则来控制该接口上的流量。
3. VLAN范围（VLAN Scope）：ACL规则适用于指定的虚拟
局域网（VLAN）。
VLAN允许将网络设备上的接口划分为不
同的虚拟网络，ACL规则可以应用于特定的VLAN中。
4. 路由器或交换机范围（Router or Switch Scope）：ACL规则
仅适用于指定的路由器或交换机。
这表示ACL规则不会被应
用到网络设备中的其他路由器或交换机上。
上述范围是常见的ACL基础范围，具体的范围可以根据网络
设备的类型和配置来进行选择。
acl基本配置实验总结ACL（Access Control List）是网络设备中常用的一种安全控制机制，用于限制网络流量的访问权限。
在网络配置实验中，基本的ACL配置是必不可少的一环，它能够帮助管理员实现对网络流量的精细化控制。
本文将对ACL基本配置实验进行总结，并介绍实验过程中需要注意的关键点。
一、实验目的本次实验的主要目的是学习和掌握ACL的基本配置方法，并了解其在网络安全中的重要作用。
通过实践操作，加深对ACL的理解，为今后在网络管理和安全中的应用打下基础。
二、实验环境本次实验使用的环境是一个模拟的网络拓扑结构，包括多个主机和网络设备。
通过连接这些设备，并进行相应的配置，实现ACL的功能。
三、实验步骤1. 配置网络设备：首先需要对网络设备进行基本的配置，包括设置IP地址、子网掩码、网关等。
这些配置将为后续的ACL配置提供基础支持。
2. 创建ACL规则：在网络设备中创建ACL规则，用于限制网络流量的访问权限。
ACL规则可以基于源IP地址、目标IP地址、协议类型等进行过滤。
管理员可以根据实际需求，设置不同的ACL规则。
3. 应用ACL规则：将ACL规则应用到网络设备的特定接口上。
通过应用ACL规则，可以限制特定接口的流量访问权限，提高网络的安全性。
4. 测试ACL配置：在ACL配置完成后，需要进行测试验证。
可以通过发送不同类型的网络流量，观察ACL规则是否生效，以及网络流量是否按照规则进行过滤。
四、实验总结ACL基本配置实验是学习网络安全中重要的一环。
通过实验，我深入了解了ACL的配置方法和原理，掌握了基本的ACL规则设置和应用。
ACL能够在网络中起到精细化的流量控制作用，提高网络的安全性和可管理性。
在实验过程中，我遇到了一些问题，例如配置错误导致ACL规则无法生效，或者配置过于复杂导致网络流量无法正常传输。
通过仔细分析问题原因，并进行相应的调整和修正，最终解决了这些问题。
通过本次实验，我还发现ACL配置需要考虑以下几个关键点：1. 精确的ACL规则：ACL规则应该尽可能精确，以避免对合法流量的误过滤。
华为交换机ACL基础配置ACL基础详解：访问控制列表(ACL)是⼀种基于包过滤的，它可以根据设定的条件对接⼝上的数据包进⾏过滤，允许其通过或丢弃。
访问控制列表被⼴泛地应⽤于和，借助于访问控制列表，可以有效地控制⽤户对⽹络的访问，从⽽最⼤程度地保障。
访问控制列表（Access Control Lists，ACL）是应⽤在接⼝的指令列表。
这些指令列表⽤来告诉路由器哪些可以收、哪些数据包需要拒绝。
⾄于数据包是被接收还是拒绝，可以由类似于源地址、⽬的地址、等的特定指⽰条件来决定。
访问控制列表具有许多作⽤，如限制⽹络流量、提⾼⽹络性能；通信流量的控制，例如ACL可以限定或简化路由更新信息的长度，从⽽限制通过路由器某⼀⽹段的通信流量；提供⽹络安全访问的基本⼿段；在路由器端⼝处决定哪种类型的通信流量被转发或被阻塞，例如，⽤户可以允许E-mail通信流量被路由，拒绝所有的 Telnet通信流量等。
ACL处理过程及规则：当ACL处理数据包时，⼀旦数据包与某条ACL语句匹配，则会跳过列表中剩余的其他语句，根据该条匹配的语句内容决定允许或者拒绝该数据包。
如果数据包内容与ACL语句不匹配，那么将依次使⽤ACL列表中的下⼀条语句测试数据包。
该匹配过程会⼀直继续，直到抵达列表末尾。
最后⼀条隐含的语句适⽤于不满⾜之前任何条件的所有数据包。
这条最后的测试条件与这些数据包匹配，通常会隐含拒绝⼀切数据包的指令。
此时路由器不会让这些数据进⼊或送出接⼝，⽽是直接丢弃。
最后这条语句通常称为隐式的“deny any”语句。
由于该语句的存在，所以在ACL中应该⾄少包含⼀条permit语句，否则，默认情况下，ACL将阻⽌所有流量。
访问控制列表的使⽤：ACL的使⽤分为两步：1. 创建访问控制列表ACL，根据实际需要设置对应的条件项；2. 将ACL应⽤到路由器指定接⼝的指定⽅向(in/out)上。
在ACL的配置与使⽤中需要注意以下事项：1. ACL是⾃顶向下顺序进⾏处理，⼀旦匹配成功，就会进⾏处理，且不再⽐对以后的语句，所以ACL中语句的顺序很重要。
在Domino中，数据库的存取控制列表是Domino安全性的重要组成部分，也是决定每个用户能否访问数据库的主要设置。
每个数据库都有自己的存取控制列表（Access Control List, 以下简称ACL）。
打开一个数据库，选择菜单“文件”-“数据库”-“存取控制”，就可以看到该数据库的ACL。
ACL分为四个页面：基本、角色、日志和高级。
以下分别说明这四个页面中的内容。
并说明了ACL 中可以接受的名称格式。
ACL的“基本”页面ACL的核心功能都包含在“基本”页面中。
在“个人/服务器/工作组”中选择“全部显示”，所有存取级别的用户都会被列出。
也可以选择仅查看“管理者”、“设计者”等某个存取级别的用户。
当选中某个用户名时，对话框中会显示他的用户类型和存取级别，以及与此存取级别相应的一些扩展和限制选项。
用户类型和存取级别指定了用户对此数据库的最大权限。
数据库的管理员可以增加、删除或修改用户的权限。
点击看大图返回七个存取级别ACL中共有七个存取级别：管理者、设计者、编辑者、作者、读者、存放者和不能存取者。
了解这些级别的含义是了解ACL工作机制的基础。
下图显示了每个存取级别的缺省权限，从不能存取者开始，每个级别都比下一级拥有更多的权限，直到拥有所有权限的管理者。
（每个级别的权限都包含其下所有级别的权限）。
不能存取者此级别表示用户没有任何权限，不能存取数据库。
管理员可以开放给不能存取者的权限只有“读取公用文档”和“写公用文档”。
关于公用文档的概念，见下面的“读写公用文档”部分。
存放者和读者存放者只能向数据库中放入文档，但不能读取这些文档。
读者则只能读文档，但不能向数据库中放入文档。
二者都只具有单一的功能。
（读者拥有一个额外的权限，可以执行代理）。
作者作者可以创建、修改、删除文档。
但是，要想使拥有作者权限的用户能够修改、删除文档，还需要作进一步的设置：要创建文档，需要选中“创建文档”选项。
要修改文档，需要设置文档中的作者域。
要删除文档，需要选中“删除文档”选项，同时需要设置文档中的作者域。
在设计数据库时，有一类特殊的域称为作者域，这种域的类型是“作者”。
在文档中，作者域可以包含用户、群组或角色的名称。
如果一个用户在ACL中具有作者权限，同时，他的名字又包含在文档的作者域中，那么，这个用户就是该文档的所有者之一，可以修改此文档。
如果用户未被包含在作者域中，则即使此文档是由他创建的，也无权修改它。
作者域只对存取级别为作者的用户起作用。
其他的存取级别不受作者域的限制。
例如，存取级别为读者的用户，即使名字包含在作者域中，也无权修改文档；存取级别为编辑者以上的用户，不需要包含在作者域中也可以修改数据库中所有文档。
因此，在设计数据库时，如果需要仅允许用户修改库中的一部分文档，则需要加入作者域，以细化用户的权限。
编辑者编辑者具有更高的存取权限，可以修改数据库中的所有文档。
通过各个子选项的设置，还可以赋予编辑者以下权限：删除文档，创建个人代理，创建个人文件夹/视图，创建共享文件夹/视图，创建LotusScript/Java代理。
设计者作为设计者，用户可以修改数据库的设计，包括表单、视图等所有设计元素。
通过子选项的设置，还可以赋予编辑者以下权限：删除文档和创建LotusScript/Java代理。
如果不允许设计者创建LotusScript或Java代理，则他们不能对数据库中的LotusScript或Java代码进行修改。
管理者管理者具有所有的权限，包括修改ACL本身。
只有数据库的管理者才能赋予其他用户适当的权限。
为了保证管理者不会误删文档，也可以将他们自己“删除文档”的权限去掉。
返回创建代理和文件夹的选项与创建代理和文件夹有关的几个选项对从读者到设计者的存取级别都适用，因此有必要在此单独讨论。
个人代理，顾名思义，只有创建它的用户自己能够运行它。
例如，用户可以创建一个个人代理来对数据库中的文档进行排序。
如果用户在数据库ACL中有适当的权限，他所创建的代理就可以对数据库进行操作。
个人代理可以在服务器上后台运行，也可以在客户端上运行。
共享代理则是供所有用户公用的代理，读者以上权限的用户都可以运行。
每个用户都可以创建个人文件夹和视图。
如果“创建个人文件夹/视图”选项被选中，用户所创建的个人文件夹和视图都将保存到服务器上的数据库中，会占用服务器的资源。
如果此选项不选中，则用户所创建的个人文件夹和视图都将保存在客户端的桌面文件中。
共享文件夹和视图保存在服务器上的数据库中，可供所有用户使用。
用户要具有编辑者以上权限，“创建共享文件夹/视图”选项才可用。
LotusScript和Java代理是运行LotusScript或Java语言的代理，可以创建这类代理的用户就不仅能够使用公式和简单操作，还可以使用这两种语言进行编程，完成较为复杂的功能。
读写公用文档使用“读取公用文档”和“写公用文档”这两个选项可以让“不能存取者”或“存放者”读写特定的文档、表单、视图和文件夹，而不用给他们“读者”或“作者”的存取级别。
要想使文档成为公用文档，数据库的设计者需要作两方面的设置。
首先，在“表单”、“视图”和“文件夹”属性对话框的“安全性”附签中指定“对有公共存取权限的用户开放”选项。
其次，希望对有公共存取权限用户开放的文档，必须包含一个名为 $PublicAccess 的域。
$PublicAccess 域应该是文本域并且它的值应该等于1。
五种用户类型ACL中的用户类型有五种：个人，服务器，混合组，个人组和服务器组。
ACL中的每个名字都有自己的用户类型，当用户访问数据库时，所使用的ID文件的类型应与ACL中的用户类型相一致。
个人和个人组当用户访问服务器时，Domino会为用户生成一个名称列表，表中包括用户打开数据库时可以使用的所有名字，包括用户的公用名和所属的所有组名。
当用户打开一个数据库时，服务器可以检测到所使用的是用户自己的名字还是组名。
如果在ACL中一个用户的名称被错误地指定为“个人组”类型，则该用户无法打开数据库，因为他不是用群组的身份访问数据库。
服务器和服务器组服务器和服务器组都表示所用ID必须是服务器，不能用此身份从Notes客户端访问数据库。
这就保证了用户必须使用自己的ID，在有适当权限的时候才能访问数据库，避免某些用户获取服务器ID后，在客户端切换到服务器的ID来访问数据库。
例如，每个数据库的ACL中都包含的LocalDomainServers，就必须是服务器组类型，其中的每个成员都必须是一个服务器。
混合组混合组中既可以包含用户也可以包含服务器。
如果为某个名称指定了混合组类型，则无论使用个人的ID还是服务器的ID，无论从后台（服务器）访问还是从客户端访问，Domino都允许。
综上所述，当用户不能访问数据库时，需检查ACL中的存取权限设置，也要检查用户类型是否正确。
所指定的类型不正确时，也会影响用户的访问。
返回ACL的“角色”页面角色是对存取权限进行细化的重要手段。
初学者可能觉得角色很难理解，因为角色可以指定给ACL中的任一项目。
从某种意义上来说，角色可以理解为仅在本数据库内部起作用的群组。
当管理者希望在七级存取级别的基础上进一步细化存取权限时，可以使用角色。
例如，角色可以在作者域、读者域、隐藏公式等地方使用。
假设某个文档的读者域中只包含一个角色的名称，那么，不具有此角色的用户，即使拥有管理者权限也无法看到此文档。
使用角色对数据库的设计者和管理者都很方便。
对设计者来说，在开发阶段完全不必考虑最终用户的具体名称，也不必把群组的名称固定地写在代码中，只要定义并使用一系列角色即可。
特别是对数据库模板的设计者来说，这一点更为方便。
对管理者来说，不必为某个应用去修改公用通讯录，增加或删除群组，而只要将用户或群组的名称加入ACL，赋予他们适当的存取级别和角色，就可以让他们正常地使用该应用了。
Domino自带的模板中，使用角色的例子很多。
如公用通讯录中，就有[UserCreator]、[UserModifier]等8种角色，分别赋予用户不同的权限。
点击看大图ACL的“日志”页面日志页面显示了ACL的修改记录。
其中包括每次对ACL项目进行的增加、删除和更新。
不仅有用户对ACL所作的修改，也有服务器从后台修改ACL的记录。
ACL也可以被签名，签名者的信息显示在ACL对话框的底部。
签名信息描述了ACL最后是什么时候用哪个验证字修改的。
点击看大图ACL的“高级”页面高级页面中包括几项设置，以下分别说明。
点击看大图管理服务器在ACL中为数据库指定管理服务器之后，该服务器上的管理进程就可以对此数据库进行自动操作。
例如，当删除了用户时，管理进程可以自动从ACL中删除该用户对应的项目。
设置管理服务器可以保证ACL的自动更新，如果没有指定管理服务器，用户改名或删除后管理员需要手工更新数据库的ACL。
管理员还可以指定管理服务器是否修改数据库中的读者域和作者域。
如果用户在改名之后仍需保持原来的所有权限，则应使管理服务器修改数据库中的读者域和作者域；如果用户不再需要原来通过读者域和作者域所获得的权限，则应选择“不要修改读者和作者域”。
管理服务器必须是数据库（或数据库的复本之一）所在的服务器。
当指定了某个服务器是管理服务器后，在ACL的基本页面中，该服务器名称前面的图标会增加一把钥匙，如图所示。
点击看大图此数据库的所有复本使用相同的存取控制列表当数据库在客户端本地被打开时，用户实际上获得了管理者权限，无论他在ACL中的实际权限是什么。
这是由于安全性没有被强制遵守。
如果选中了“此数据库的所有复本使用相同的存取控制列表”选项，用户在本地就不能获得比ACL中规定的更高的权限。
如果用户修改了本地数据库复本的ACL，则此数据库复本将无法再与服务器上的数据库进行复制。
此选项对服务器和客户端同样有效。
如果一个服务器原来不是数据库的管理者，而此服务器上的复本的ACL被修改了，则此服务器上的复本将不能与其他服务器进行复制。
注意，选中此选项并未减低服务器的存取权限，也不会为用户或服务器增加权限。
这个选项只是保证复制时使用的是原来指定的权限。
Internet用户的最大权限无论在ACL中用户是什么存取级别（即使用户是数据库的管理者），当用户从Web浏览器登录时，最多只能获得此选项指定的权限，缺省是编辑者。
这样设置的原因是，基本Web身份验证（用户名和口令）并不是绝对安全，而且大部分设计和管理的工作从浏览器端也无法完成，那么，就没有必要对Internet用户开放这些权限了。
例如，用户在ACL中是管理者权限，但Internet用户的最大权限是读者，当用户从浏览器访问数据库时，用户只能是读者权限；要想对数据库进行管理，该用户必须使用Notes客户端。
查找类型为<未确定>的用户Lotus建议用户在ACL中使用用户类型，但用户类型并不是强制要选的。
