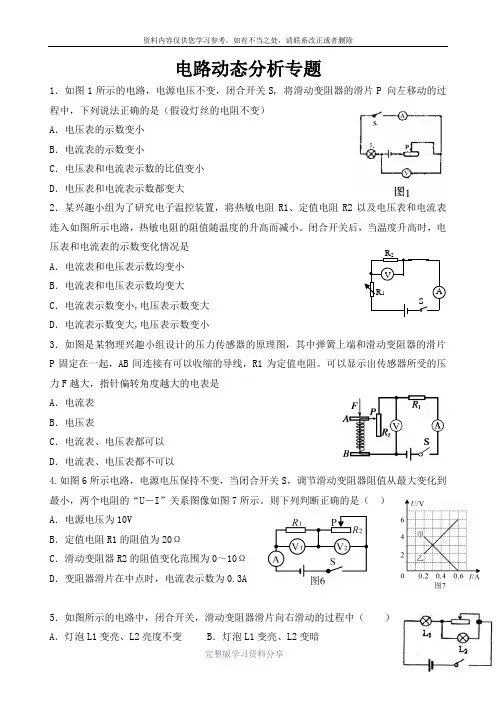

九年级物理上册《动态电路分析》专题突破
一、动态电路分析的类型；
1．开关动作型动态电路
解决这类问题的一般方法是：
(1)分析出由于开关的通断，电路结构所发生的变化，弄清不同情况下连入电路中的用电器的连接方式，各种电表测量的是哪部分的电流和电压。
(2)分析电路变化时，弄清各部分电阻、电流、电压等物理量的变化情况。
(3)运用学过的欧姆定律、串联、并联电路的特点进行分析，找清相关联的物理量及已知量，分析他们的关系，寻找求解的方法，准确判定电压表和电流表的示数。
2．滑动变阻器和传感器类解答此类题的一般方法是：(1)首先看清电路结构，明确用电器的连接方式。(2)弄清电路中各电学仪表的测量对象。(3)分析滑动变阻器或传感器引起的电阻变化，再根据欧姆定律判定电流的变化和电压的变化。二、专项训练
(一)、开关动作型动态电路
1．如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（）
A．U1＞U2B．U1＝U2
C．I1＜I2D．I1＞I22．
2.如图所示是研究并联电路电流特点的实物图，电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时( )
A．甲表示数不变，乙表示数变大
B．甲表示数变小，乙表示数变大C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变
3．如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是（ ）
A.电流表示数变大，电压表示数变大
B.电流表示数变小，电压表示数变小
C.电流表示数变大，电压表示数变小
D.电流表示数变小，电压表示数变大
4．如图所示，已知R1＝R2，当开关S1闭合，开关S掷到2时，电压表与电流表的示数分别为U1和I1；当开关S1断开，开关S由2掷到1的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是( )
A．U1＞U2，I1＞I2B．U1＜U2，I1＞I2C．U1＝U2，I1＜I2D．U1＜U2，I1＜I2
5．如图所示，电源电压不变，开关S由闭合到断开时，电流表的示数将
，电压表的示数将 。(均选填“增大”“减小”或“不变”) (二)、滑动变阻器和传感器类6．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片 P向右移动时，电表示数变大的是( )
7．如图所示是一种自动测定油箱内油面高度的装置， R是转动式滑动变阻器，它的金属滑片 P是杠杆的一端，下列说法正确的是（ ）
A．电路中 R和 R0是并联的
B．油量表是由电流表改装而成的
C．油位越高，流过 R的电流越大
D．油位越低， R两端的电压越小 8．如图所示是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在 a、b两点间接入阻值为5Ω的电阻，闭合开关S，移动滑动变阻器的滑片 P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换 a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个阻值的电阻(
)
A．10Ω和40Ω
B．20Ω和30Ω
C．10Ω和20Ω
D．30Ω和40Ω
9．如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时，下列判断正确的是( )
A．电压表与电流表示数的比值变小
B．电压表与电流表示数的比值不变
B．C．电压表的示数变大
C．D．电流表的示数变小
10．公共场所严禁吸烟．小明设计了一种简易烟雾报警控制器如图所示．电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表V的指针偏转到某区域时触发报警系统．以下做法能使控制器在烟雾较淡时就触发警报的是( )
A．V改接大量程
B．增大激光强度
C．减小R0阻值
D．减小电源电压
11．小王同学在科技创新活动中设计了一个可以测量金属滑片旋转角度的电路。如图甲所示，把电阻丝EF弯成半圆形(电阻丝的电阻与其长度成正比)，O为圆心，OP为一能够绕圆心O转动的金属滑片，P与EF接触良好．如图乙所示，A为电流表(可选择A1：量程为100mA、内阻r1＝4Ω或A2：量程为20mA、内阻r2＝18Ω)；R为滑动变阻器，阻值变化范围为0～100Ω，保护电阻R0＝40Ω，电源电压U＝1.5V不变，电流表可看成一个能显示通过自身电流大小的定值电阻。
选择合适的电流表，把E、O两个接线柱分别与M、N相接，为了从电流表上直接读出OP的旋转角度，请完成以下内容：
(1)连接好电路后，将OP转到E端，闭合开关S，再调节滑动变阻器R使电流表示数为最大刻度值，此时电流表指针所指位置处标注的读数是0度．则电流表应选择 (选填“A1”或“A2”)。(2)保持滑动变阻器滑片位置不变，把OP转到F端，电流表的示数为7.5mA，此时电流表指针所指的位置处标注的读数是180度，则电流表最大刻度的一半处应标注的读数是 度；电流表刻度值为 mA处，应标注的读数是36度。(3)在完成其他标注后，小王同学发现表盘新的 刻度值不均匀，为帮她解决这个问题，同学们用理想电压表设计了如下四个改进的电路，其中可行的两个是 。
12．如图甲所示，实验小组的同学设计了一种测量温度的电路。已知电源电压为6V且保持不变，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示。电流表采用“0～0.3A”的量程。
(1)当环境温度是40℃时，电流表的示数为0.2A，求此时R0的电阻值。
(2)求该电路能测量的最高温度。
13．如图所示，电源电压可调，小灯泡上标有“6V 0.5A”的字样(不考虑温度对小灯泡电阻的影响)，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器规格为“20Ω 1A”。
(1)电源电压调至6V，闭合开关S1和S2，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？
(2)电源电压调至8V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围。14．检测的呼气式酒精检测仪，用于检测驾驶人员呼气酒精浓度。呼气中的酒精浓度与血液中的酒精浓度关系为：血液酒精浓度X＝呼气酒精浓度y×2200。酒精测试仪由酒精气体传感器(相当于随呼气酒精浓度变化的变阻器)，与一个定值电阻及一个电压表组成，图乙是它的原理图，电源电压1.5V，定值电阻R1＝40Ω，传感器的电阻值R2与呼气酒精浓度y的关系如图丙所示。测试时，按下开关等仪器正常后，被测者口含紧吹气管吹气4s，测试仪显示结果。
(1)某驾驶员接受测试，电压表示数是0.5V，该驾驶员测试结果是什么类型？
(2)如果被测者测试时，口没有含紧吹管吹气，请根据流体压强与流速的关系，分析对测试结果的影响。
参考答案:1. C2. D3. A4. B5. 减小 ； 不变6. D7. C8. C9. D10. C 11.（1）A2 （2）108 ； 15 （3）AB12.13.14.
